Produkttyp	Elektret-Kondensatormikrofon, omnidirektional
Marke	Louroe Electronics
Modell	DV-ML (vandalismusgeschützt) / D-ML (Standard)
Abmessungen (Frontplatte)	70 mm B x 114 mm H (2,75 Zoll x 4,5 Zoll)
Gewicht (D-ML)	184 g (6,5 oz)
Gewicht (D-V-ML)	227 g (8 oz)
Versandgewicht	454 g (1 lb)
Versorgungsspannung	1,8 V bis 4,5 V Gleichstrom
Stromaufnahme	0,8 mA
Empfindlichkeit	-45 dB/Pa
Frequenzgang	50 Hz bis 8 kHz
Ausgangsimpedanz	1 kΩ
Kabellänge	6,1 m (20 Fuß) mit 3,5-mm-Stereostecker
Montage	In eine Single-Gang-Elektrodose (nicht im Lieferumfang)
Einsatzbereich	Wandmontage: ca. 4,6 m (15 Fuß) Reichweite; Deckenmontage: ca. 9,1 m (30 Fuß) Kreis
Besonderheiten	Vandalismusgeschützt (D-V-ML), Edelstahlfrontplatte, Tamper-proof Schrauben
Garantie	12 Monate ab Versanddatum
Rechtlicher Hinweis	Hinweisschild zur Audioüberwachung ist beigefügt (gesetzlich vorgeschrieben)

Häufig gestellte Fragen - DV-ML Louroe Electronics

Wie schließe ich das Louroe DV-ML Mikrofon an?

Verbinden Sie das mitgelieferte 6,1 m lange Kabel mit dem 3,5-mm-Stereostecker direkt mit dem Mikrofonpegel-Eingang (MIC Level) Ihrer IP-Kamera.

Welche Spannungsversorgung benötigt das Mikrofon?

Das Mikrofon benötigt eine Gleichspannung von 1,8 V bis 4,5 V, die typischerweise von der Kamera über den Mikrofoneingang bereitgestellt wird.

Kann das Mikrofon an der Decke montiert werden?

Ja, das Mikrofon ist für Wand- und Deckenmontage geeignet. Es sollte in einer Standard-Single-Gang-Elektrodose installiert werden, die bündig oder aufputz montiert wird.

Ist das DV-ML Mikrofon vandalismusgeschützt?

Ja, das Modell D-V-ML ist speziell für Gefängnisse oder Bereiche mit Vandalismusrisiko konzipiert. Es hat eine robuste 16-Gauge-Edelstahlfrontplatte, eine geschützte Audioöffnung und Tamper-proof Schrauben.

Welche Reichweite hat das Mikrofon?

Bei Wandmontage nimmt es normale Geräusche in etwa 4,6 m (15 Fuß) Entfernung auf. Bei Deckenmontage beträgt der Abdeckungsbereich einen Kreis von etwa 9,1 m (30 Fuß) Durchmesser.

Benötige ich eine spezielle Elektrodose?

Es wird eine handelsübliche Single-Gang-Elektrodose benötigt, die nicht im Lieferumfang enthalten ist.

Wie stelle ich den Audio-Pegel an der IP-Kamera ein?

Konfigurieren Sie die Kamera auf Mikrofonpegel (MIC Level) als Audioeingang. Passen Sie die Verstärkung so an, dass der Ton nicht verzerrt wird. Eventuell ist auch eine Feineinstellung am Computer nötig.

Gibt es eine Garantie auf das Louroe Mikrofon?

Ja, Louroe Electronics gewährt eine Garantie von 12 Monaten ab Versanddatum auf Material- und Verarbeitungsfehler.

Kann das Mikrofon im Außenbereich verwendet werden?

Das Mikrofon ist für den Innenbereich konzipiert. Bei Außeneinsatz ist ein geeigneter Wetterschutz erforderlich, der nicht im Lieferumfang enthalten ist.

Was ist der Unterschied zwischen D-ML und D-V-ML?

Beide Modelle haben identische Elektronik. Der Unterschied liegt in der Bauweise: D-ML hat eine weiße Kunststofffrontplatte, während D-V-ML eine vandalismusgeschützte Edelstahlfrontplatte mit Tamper-proof Schrauben und einer geschützten Audioöffnung besitzt.

BEDIENUNGSANLEITUNG DV-ML Louroe Electronics

DESCRIPTION

Louroe Model D-ML and D-V-ML are omni-directional, mic level low impedance, electret condenser microphones. They can pick up normal sounds approximately 15' away if mounted to a wall, or within a 30' circle if ceiling mounted. The microphone is mounted to the back of a single gang stainless face plate. Verifact D-V-ML is designed for correctional facilities, or areas where vandalism is a concern. It contains the identical electronics as the Model D-ML Microphone but is mounted to a 16 gauge stainless steel face plate. Microphone opening is a hooded audio port for providing protection to the microphone. Tamper proof screws are included with the D-V-ML.

Both models come with pre-made 20' cable with stereo plug for direct connect to the audio input of the IP camera.

Both Models D-ML and D-V-ML fit into a standard single gang electrical box (not supplied).

D-ML Microphone

Exterior view of a white rectangular electronic device with two circular holes (no text or symbols)

D-V-ML Microphone Vandal Resistant

Close-up of a metallic rectangular electronic device with two circular buttons and a small screen (no visible text or symbols)

SPECIFICATIONS

Sensitivity	-45 dB/pa
Frequency response	50 Hz to 8 kHz
Output Impedence	1kΩ
Current drain	0.8mA
Supply voltage	1.8Vdc to 4.5Vdc
Backbox Single gang electrical box (not included)
Dimensions (faceplate)	2 3/4 W x " 4 1/2" H
Weight	D-ML 6.5 oz D-V-ML 8 oz
Shipping Weight	1 lb

MECHANICAL INSTALLATION

D-ML and D-V-ML are designed to be installed in a single gang electrical box for flush or surface mounting to a wall or ceiling. It should be positioned 3 to 6 ft. from the area of desired coverage. Ceiling heights in excess of 10 ft. should be avoided.

MICROPHONE CONNECTION

D-ML and D-V-ML Microphones connect directly to an IP camera with Mic Level audio input. Using the 20' pre-made cable, connect the end with a 3.5mm stereo plug to the input of the IP camera.

CAMERA SETUP

Different IP cameras has its own audio setup configurations. First, the camera must be configured to have MIC Level audio input. The audio gain has to be set so the sound at the speaker is not distorted. It might be also be necessary to adjust the gain of audio at the computer to get good undistorted audio.

Louroe Mic Level microphones have been tested on popular IP cameras that are in the market.

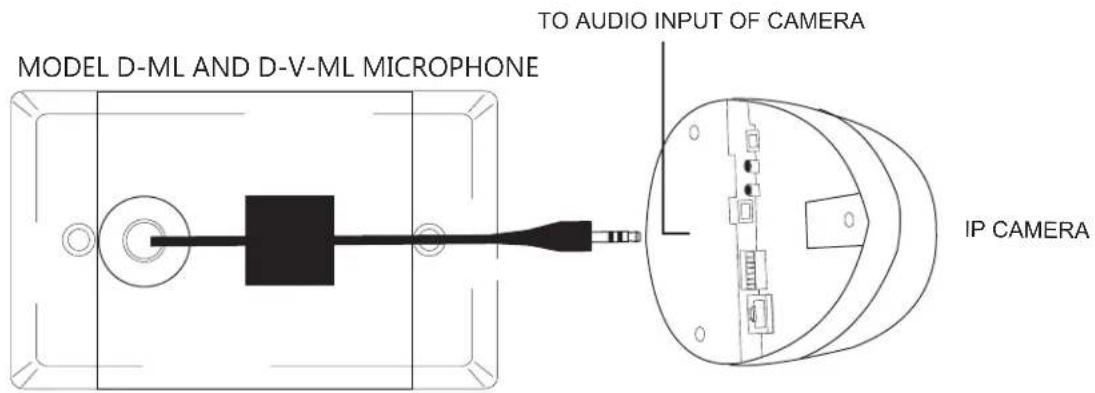

MODEL D-ML AND D-V-ML MICROPHONE TO AUDIO INPUT OF CAMERA IP CAMERA

MANUFACTURED
IN THE

IMPORTANT NOTICE

When this equipment is used as part of an audio monitoring system, the law requires that the public be given notice of AUDIO MONITORING ON THE PREMISES. A decal notice is included with each microphone shipped.

Federal Law References: Federal Regulations, US Code, Title 18. Crime and Criminal Procedure, Sec 2510.

WARRANTY

LOUROE ELECTRONICS® warrants that at the time of shipment products manufactured by LOUROE ELECTRONICS® to be free of defects in material and workmanship. Should a defect appear within one year (12 months) from date of shipment, LOUROE ELECTRONICS will, at its sole discretion, repair or replace the defective equipment. This equipment shall not be accepted for repair or return without prior notification by LOUROE ELECTRONICS®

This warranty does not extend to any Louroe product that has been subjected to Improper or Incorrect Installation, misuse, accident, or In violation of Installation instructions provided by LOUROE ELECTRONICS ^2

Returned shipments to LOUROE ELECTRONICS® shall be at customer's expense. LOUROE ELECTRONICS® will return the equipment prepaid via best way.
