BEDIENUNGSANLEITUNG AX 670 Opticum

Sicherheitshinweise 4

1 Allgemein 5

1.1 Allgemeine Funktionen 5

2 Produktübersicht 6

2.1 Vorderseite 6

2.2 Rückseite 6

2.3 Fernbedienungseinheit (RCU) 7

1. Hauptmenü 8

3.1 Kanal bearbeiten 9

3.1.1 TV-Kanalliste 9

3.1.2 Liste der Radiosender 11

3.1.3 Alle löschen 11

3.2 Antenneninstallation 11

3.3 Systemeinrichtung 12

3.3.1 Sprache 12

3.3.2 TV-System 12

3.3.3 Anzeige Einstellung 13

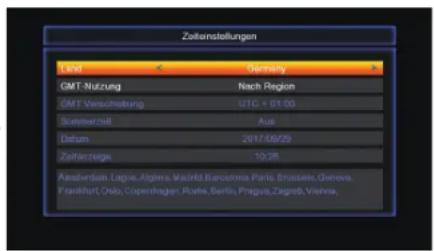

3.3.4 Lokale Zeiteinstellung 13

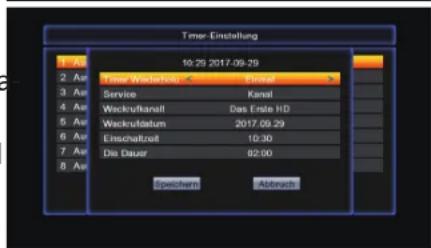

3.3.5 Timer-Einstellung 13

3.3.6 Kindersicherung 14

3.3.7 OSD-Einstellung 14

3.3.8 Favoriten 14

3.3.9 Sonstiges 14

3.4 Werkzeuge 15

3.4.1 Informationen.... 15

3.4.2 Werkseinstellung 15

3.4.3 Upgrade über USB 15

3.4.4 Upgrade über Netzwerk 16

3.5 Erweiterungen 16

3.5.1 Netzwerk 16

3.5.2 WiFi Einstellungen 16

3.5.3 You Tube 16

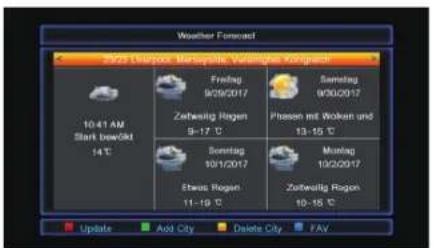

3.5.4 Wettervorhersage 16

3.5.5 RSS Reader 17

3.5.6 Othello 17

3.5.7 Sudoku 17

3.5.8 CA Zugang 17

3.6 Aufnahme (optional) 18

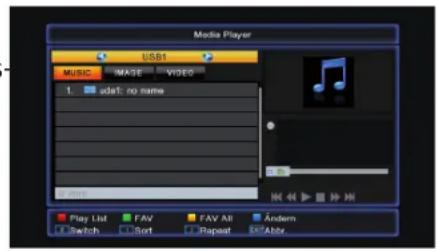

3.6.1 Media Player 18

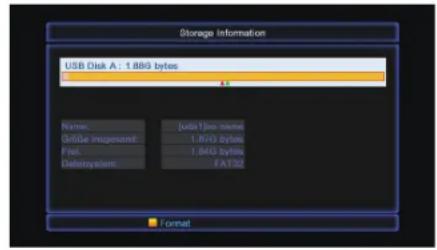

3.6.2 Speicherinformationen 18

3.6.3 PVR-Einstellung (optional) 18

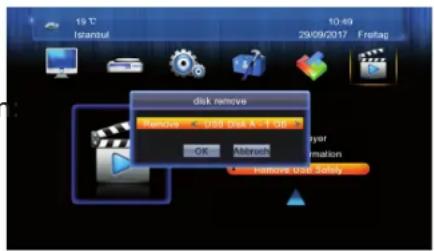

3.6.4 USB-Gerät sicher entfernen 18
4. Grundfunktionen 19
4.1 Audio 19
4.2 EPG 19
4.3 Untertitel 19
4.4 Teletext 19
5. Zusätzliche Informationen 20
5.1 Fehlerbehebung 20
5.2 Technische Spezifikationen 21
Konformitätserklärung 22

Sicherheitshinweise

Diese STB wurde so konzipiert und hergestellt, dass sie den internationalen Sicherheitsnormen entspricht. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie diesen Receiver bedienen.

Netzkabel:

Vor der Inbetriebnahme überprüfen Sie bitte, ob die Betriebsspannung 90 \~ 250 V AC 50 / 60 Hz beträgt.

Überlast:

Überladen Sie keine Steckdose, Verlängerungskabel oder Adapter, und verwenden Sie kein beschädigtes Netzkabel oder berühren Sie es nicht mit nasser Hand, da dies zu einem elektrischen Schlag führen kann.

Flüssigkeiten:

Der Empfänger darf nicht mit Wasser benetzt oder bespritzt werden. Es sollten keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät gestellt werden.

Belüftung:

Halten Sie Belüftungsschlitze auf der Oberseite des Empfängers unbedeckt, um den ordnungsgemäßen Luftstrom zum Gerät zu ermöglichen. Setzen Sie den Empfänger nicht auf weiche Möbel oder Teppiche. Setzen Sie den Empfänger nicht direktem Licht aus oder stellen Sie ihn nicht in die Nähe einer Heizung oder in feuchte Bedingungen. Stapeln Sie keine anderen elektronischen Geräte auf den Empfänger.

Reinigung:

Ziehen Sie vor der Reinigung des Empfängers den Stecker aus der Steckdose. Reinigen Sie den Empfänger mit einem weichen Tuch oder einer milden Lösung von Spülmitteln (keine Lösungsmittel).

Anschlüsse:

Trennen Sie den Receiver vom Netz, wenn Sie ihn mit dem Satelliten LNB verbinden oder ihn vom LNB trennen. Es nicht zu tun, würde die LNB möglicherweise beschädigen.

Position:

Stellen Sie den Empfänger im Haus so auf, dass er vor Blitz, Regen oder Sonnenlicht geschützt ist.

Den Deckel entfernen:

Entfernen Sie nicht die Abdeckung, um das Risiko eines elektrischen Schlags zu vermeiden. Wenden Sie sich an qualifiziertes und lizenziertes Servicepersonal, um den Empfänger zu reparieren oder wenden Sie sich an Ihren Händler.

1. Allgemein

1.1 Allgemeine Funktionen

• MPEG2 SD, MPEG2 HD, H.264/AVC SD, H.264/AVC HD, MP4
  • SCPC und MCPC empfangsbereit von C/Ku-Band-Satelliten
  • Automatische PAL-/NTSC-Konvertierung
  • 3.000 Kanäle TV und Radio programmierbar
  • Auswahl von 32 verschiedenen Favoritengruppen
• Mehrsprachiges OSD (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Portugiesisch, Russisch, Türkisch, Arabisch, Polnisch usw.)
• Volle Unterstützung bis 7 Tage Electronic Program Guide (EPG) 16-Bit-Farbe Bildschirmanzeige
• Automatische Netzwerksuche nach neu hinzugefügten Transpondern
• Verschiedene Kanal-Bearbeitungsfunktionen (Favoriten, Verschieben, Sperren, Umbenennen, Löschen und Sortieren)
• Kindersicherung für Kanäle
• Einfache Bedienung des Menüsystems
• Software-Upgrades, Unterstützung des USB-Upgrade
• 8 Timer-Reservierungen wechseln automatisch auf einen bestimmten Kanal
• Untertitelunterstützung DVB EN300743 und EBU
• Teletext-Unterstützung DVB ETS300472 von VBI und OSD
  • Automatisches Speichern für den letzten Kanal
• Liste der Kanäle kann alphabetisch von A-Z, zufällig, nach Favoriten, nach Sperrung, nach Satellit sortiert werden
• Unterstützt FAT16 / FAT32 / FAT12
• Liste der JPEG / BMP Dateien / TS / MPG / DAT / AVI / MKV
  • 480i/p, 576i/p, 720p, 1080i und 1080p
• Spiele (Othello, Sudoku.)
  • 1 Stream-Aufnahme oder 1 Timeshiftaufnahme möglich
  • DVB-S / DVB-S2 Satellite Tuner (MPEG-2/MPEG-4/H.264)
  • Demodulation: QPSK, 8PSK, 16APSK, 32APSK
• FastScan
  • DiSEqC 1.0/1.1/1.2/1.3 (USALS)
• Unicable Supported
  • Alphanummerisches Display,
• Menü Bedienknöpfe auf dem Receiver,
• 2 x USB 2.0 für Multimedia und Software Upgrade
• S/PDIF Koaxial für Digital Audio - Dolby Digital AC-3 oder DTS
  • HDMI für Voll Digitale Bildübertragung
  • SCART Anschluss für ältere TV Modelle
  • LNB-in, F-Anschluss
  • DC - 12 Volt externes Netzteil ideal auch für Camping

2. Produktübersicht

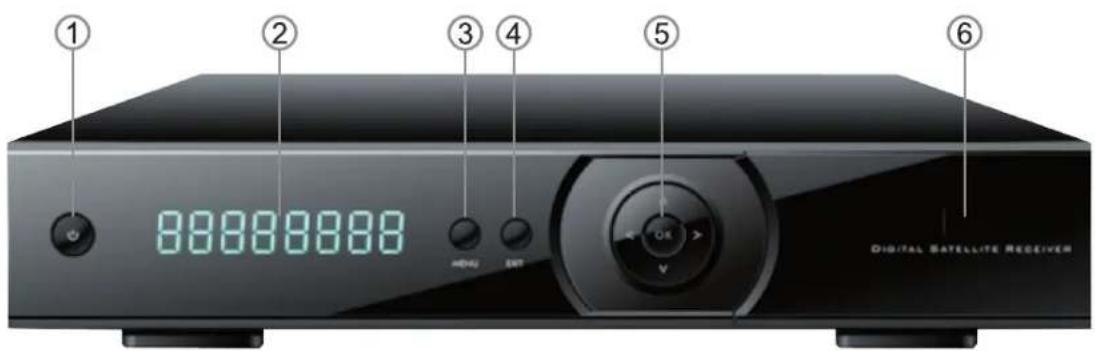

2.1 Vorderseite

1 2 3 4 5 6 80000000 MENU ENT OE V DIGITAL SATELLITE RECEIVER

1. POWER: Zum Einschalten des Receivers / Einschalten in "Standby".
2. DISPLAY: Zeigt den Betriebszustand des Receivers an.
3. MENU: Um in das Hauptmenü zu gelangen.
4. EXIT: Zum vorherigen Menü auf dem Menü-Bildschirm zurückkehren oder Menü verlassen.
5. OK-TASTE: Anzeige der Fernseh-/Radio-Programmliste oder zur Bestätigung im Hauptmenü.
   Stellen die Lautstärke ein oder bewegen den Cursor links / rechts im Menü.
   Zum Wechseln der Programme oder um den Cursor nach oben / unten zu bewegen im Hauptmenü.
6. KARTENSCHACHT: Kartenschacht für eine CONAX-Smartcard.

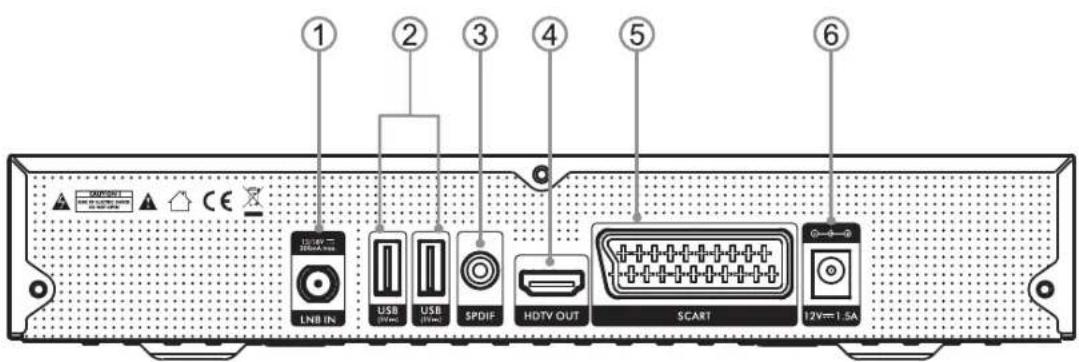

2.2 Rückseite

① ② ③ ④ ⑤ ⑥ LNB IN USB USB SPDIF HDTV OUT SCART 12V=1.5A

1. ANT IN: Verbinden Sie die STB mit der Satantenne.
2. USB: Verbindung zu einem USB-Gerät.
3. SPDIF: An einen digitalen Verstärker anschließen.
4. HDMI-Ausgang: Verbinden mit TV-HDMI-Eingang.
5. SCART: Verbinden Sie das Fernsehgerät mit einem Scart-Kabel.
6. DC-12 V: Verbinden Sie die Stromversorgung.

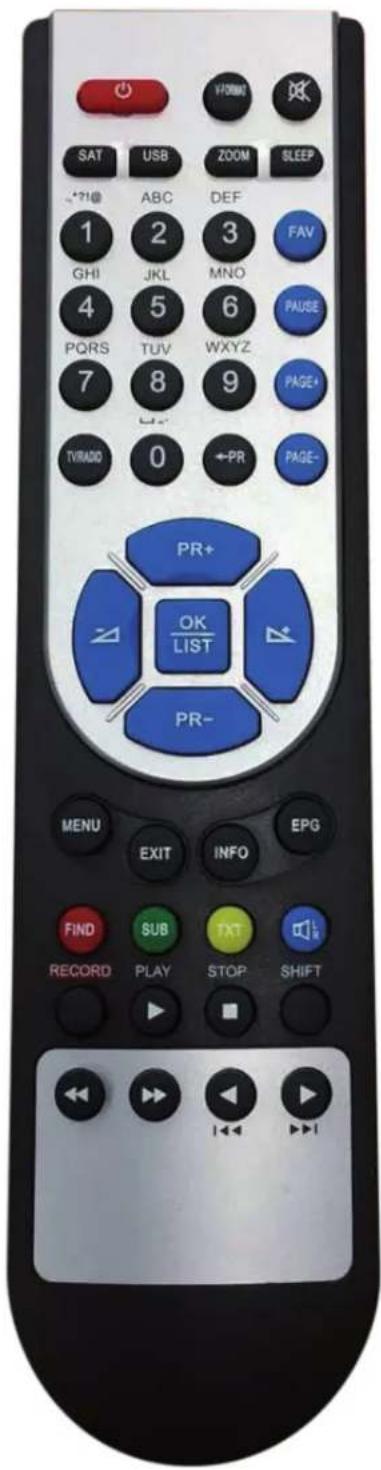

2.3 Fernbedienungseinheit (RCU)

Sie können mit dieser Fernbedienung die kompletten Funktionen dieses Geräts steuern.

V:FORMAT SAT USB ZOOM SLEEP -?1@ ABC DEF FAV GHI JKL MNO PAUSE 4 5 6 PQRS TUVWXYZ PAGE+ 7 8 9 PAGE+ TVRADIO 0 -PR PAGE- PR+ OK LIST PR- MENU EXIT INFO EPG FIND SUB TXT RECORD PLAY STOP SHIFT +/-

Schlüssel Funktion
	Standby/An, Standby/Aus
	Beim Ansehen eines Kanals stummschalten,
0-9	Geben Sie die Nummer des erwünschten Menüpunktes ein oder wählen Sie eine Kanalnummer, die Sie sehen möchten
TV/Radio	Schaltet zwischen TV und Radio Modus
←PR	Schaltet zurück zum vorhergehenden Kanal
FAV	Zeigt die Favoriten-Gruppenliste
ZOOM	Bildzoomfunktion
FIND	Zeigt das FIND Fenster
INFO	Zeigt Informationen des aktuellen Kanals
V-Mode	Ändern der Bildauflösung
MENU	Drücken Sie hier einmal, um das Menü online zu zeigen
OK; LIST	Führt das ausgewählte Element im Menü aus oder gibt den gewünschten Wert in jeden Input-Wert ein
PR+/PR-	Beim Schauen eines Kanals Kanäle wechseln oder zum nächsten höheren oder tieferen Element im Menü gehen
	Beim Schauen eines Kanals die Lautstärke anpassen, oder um Element im Menü nach links oder rechts zu bewegen
EXIT	Zum vorherigen Menü auf dem Menü-Bildschirm zurückkehren oder Menü verlassen
EPG	Den Elektronischen Programmführer aufrufen
	Das Audio-Fenster zeigen
SLEEP	Einschlaftimerfunktion
TXT	Schaltet um zu Teletext oder zum Subtitelmodus
TV / AV	Umschaltung zwischen TV und AV Modus
V-Format Ändert das HD-Format
●RECORD	Das Programm aufzeichnen
► ■	Das Programm spielen oder stoppen
	Schneller Vorwärts- und Rücklauf
	Langsamer Vorwärts- und Rücklauf
SHIFT	Zeitverschiebungs-Funktionstaste (Timeshift)
PAUSE	Einmal drücken, um die Bildanzeige zu stoppen. Noch einmal drücken, um zum Normalmodus zurückzukehren
SAT	Anzeige der gespeicherten Satelliten
SUB	Untertitel ein-/ ausblenden
Page +/-	Blättern im Videotext vor und zurück
USB	Aufruf des USB-Menüs

3. Hauptmenü

Vergewissern Sie sich, dass Sie die Kabel des Empfängers richtig installiert und angeschlossen haben. Wenn sich der Empfänger im Fabrikstatus befindet, oder wenn es keine Programmliste gibt, wenn das Gerät eingeschaltet ist, wird das Hauptmenü-Fenster auf dem Bildschirm angezeigt. Während des normalen TV-/Radio-Betriebs, drücken Sie die Taste MENU auf der Fernbedienung, um zum Hauptmenü-Fenster zu gelangen.

Dieses Menü besteht aus 6 Haupt-Menüs wie folgt:

• Kanal bearbeiten
• Installation
• Systemeinrichtung
• Werkzeuge
• Spiele
• Aufnahme

19 °C Istanbul 09:25 29/05/2017 Freitag Programme bearbeiten TV-Programmliste Radio-Programmliste Alle Löschen

Während der Installation bestätigt die OK-Taste eine Auswahl.

Benutzen Sie die △ △+ Taste, um sich von einer Zeile zur anderen Zeile nach oben und nach unten zu bewegen, und benutzen Sie die △ △+ Taste, um vom Hauptmenü zum Untermenü zu wechseln und von links nach rechts oder umgekehrt zu wechseln.

Wenn Sie das Menü-System verlassen möchten, drücken Sie bitte die MENU oder EXIT Taste auf der Fernbedienung.

Drücken Sie die EXIT-Taste um das Hauptmenü zu verlassen.

Wenn kein Programm vorhanden ist, können Sie das Hauptmenü nicht verlassen.

Untermenü Wird grau, wenn es kein Programm gibt
Kanal bearbeiten	TV Kanal ListeAlle Löschen	Radio Kanalliste
Installation	Manueller ScanSchnellsuche	Auto-ScanAuto-Suche
System Setup	SpracheEinstellung zeigenTimer-EinstellungOSD-EinstellungSonstiges	TV-SystemLokale ZeiteinstellungKindersicherungFavoriten
Werkzeuge	InformationUpgrade über USB Upgrade über Netzwerk	WerkseinstellungCA Zugang
Spiele Othello	Sudoku
Aufnahme	Media PlayerPVR-Einstellung	PVR Speicher-InformationUSB-Gerät sicher entfernen

3.1 Kanal bearbeiten

Drücken Sie die PR+/PR- Taste, um den Cursor nach oben oder unten zu bewegen.

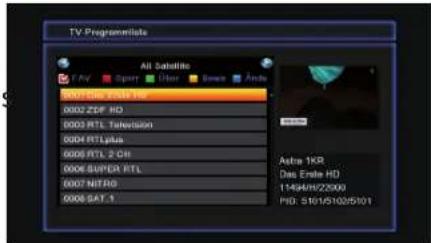

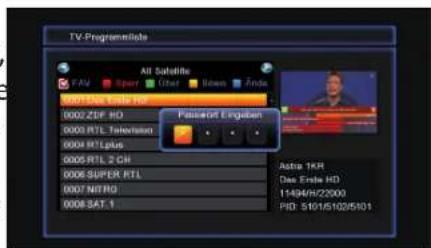

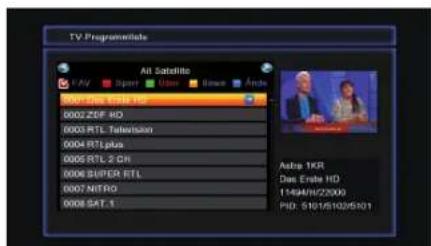

3.1.1 TV-Kanalliste

1. Drücken Sie die △ △+ Taste zum Auswählen des Satelliten.

2. Drücken Sie die PR-/PR+ Taste, um das Programm auszuwählen, das Sie abspielen möchten, und drücken Sie die OK-Taste, um es in einem kleinen Fenster zu sehen. Wenn Sie den gelben Auswahlcursor nach oben oder unten bewegen, sehen Sie eine graue Linie, die das Programmspiel im kleinen Fenster anzeigt.

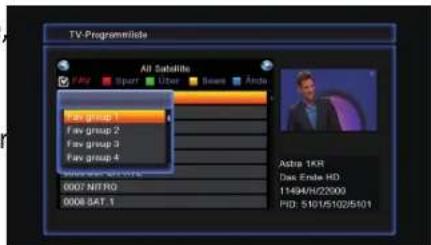

3. Drücken Sie auf die FAV-Taste, um die FAV-Taste nach oben zu bewegen. Wählen Sie das Programm und drücken Sie auf die OK-Taste, um die Favoriten-Gruppenliste aufzurufen. Wählen Sie in der Liste die Gruppe aus, die Sie hinzufügen möchten, und drücken Sie die OK-Taste, und dann finden Sie die Favoriten-Markierung auf der rechten Seite des ausgewählten Programms angezeigt.

Drücken Sie die FAV-Taste erneut, um den FAV-Modus zu verlassen, und Sie werden bemerken, dass die FAV-Taste wieder in ihre ursprüngliche Position zurückgekehrt ist.

1. Drücken Sie die Rote-Farbtaste zum Verschieben des Sperr-Knopfes nach oben. Wählen Sie das Programm und drücken Sie die Taste OK, um dieses Programm mit der Sperrmarkierung zu markieren. Sie können diese Markierung durch nochmaliges Drücken der OK-Taste stornieren. Drücken Sie die Rote-Farbtaste noch einmal, um den Ausstieg aus dem Sperrmodus zu bestätigen, und Sie werden sehen, dass die Sperrtaste in ihre ursprüngliche Position zurückgekehrt ist.

2. Drücken Sie die Grüne-Farbtaste, um die Skip-Taste nach oben zu bewegen. Wählen Sie das Programm und drücken Sie die Taste OK, um dieses Programm mit der Markierung Überspringen zu markieren. Sie können diese Markierung durch nochmaliges Drücken der OK-Taste stornieren.

Drücken Sie die Grüne-Farbtaste, um den Überspring-Modus zu verlassen, und Sie werden feststellen, dass die Schaltfläche Überspringen in ihre ursprüngliche Position zurückgekehrt ist.

1. Drücken Sie die Gelbe-Taste zum Verschieben der Schaltfläche Verschieben nach oben, wählen Sie das Programm und drücken Sie die OK-Taste, um das Programm zu markieren. Drücken Sie die Taste PR+/PR-, um den Cursor auf die Position zu bringen, an der Sie ihn haben möchten, und drücken Sie zur Bestätigung die Taste OK. Drücken Sie die Gelbe-Taste erneut, um den Gelben Modus zu verlassen, und Sie werden sehen, dass die Gelbe Taste in die ursprüngliche Position zurückkehrt.

TV Programmists T/V All Satellites F/AV Sprint Color Sleep Audio 0007 ZIFC SATE HD 0002 ZIFC HD 0003 RTL Television 0004 RTLplus 0005 RTL 2 CH 0006 SUPER RTL 0007 NITRO 0008 SAT 1 Astra 1KR Das Ende HD 11494H/22000 PID: 510/5102/5101

TV-Programmlist All Satellites Fav Sport Uber Bees Andu Fav group 1 Fav group 2 Fav group 3 Fav group 4 0007 NITRO 0008 SAT 1 Astra 1KR Das Ende HD 11494/6/22000 PID: 510151025101

TV-Programmable FAM Air Satellite FAM Sport User Beam Ends 0001/0001 Real HD 0002-ZDF HD 0003 RTL Telekom 0004 RTL Plus 0005 RTL 2 CH 0006 SUPER RTL 0007 NITRG 0008 SAT 1 Passport Engelsen Astro 1KR Das Ende HD 11494R/22000 PID: 510151025101

TV Programmerlist FAV Sport Ubs News Ámba 0007 Star IBM HD 0002 ZEF HD 0003 RTL Television 0004 RTL plus 0005 RTL 2 CH 0006 SUPER RTL 0007 NITRO 0008 SAT.1 Asby 1KR Das Ende HD 11494/8/22000 PID: 510/15102/5101

1. Drücken Sie die Blaue-Farbtaste, um in das Fenster "Kanal bearbeiten" zu gelangen.

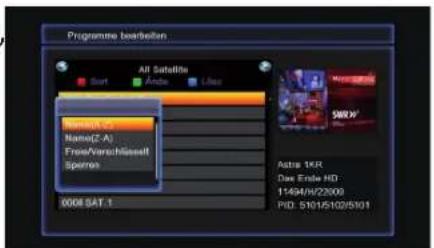

1) Sortieren (Rote-Farbtaste)

Drücken Sie die Rote-Farbtaste, um die Dropdown-Liste aufzurufen.

Namen (A-Z): Die aufsteigende Reihenfolge, das Auslassen von Zeichen, die Zahl kommt zuerst, dann der Großbuchstabe, schließlich der Kleinbuchstabe.

Name (Z-A): Die entgegengesetzte Reihenfolge des Namens (A-Z).

Frei/Verschlüsselt: Alle FTA-Programme werden im Voraus aufgeführt, während alle verschlüsselten Programme zuletzt aufgeführt sind.

Sperren: Alle gesperrten Programme sind zuletzt aufgelistet.

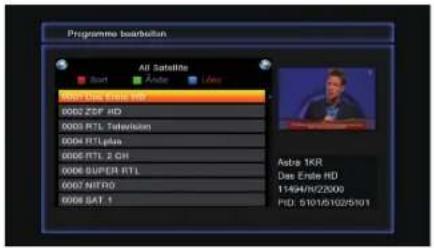

2) Bearbeiten (Grüne-Farbtaste)

Drücken Sie die Grüne-Farbtaste, um die Schaltfläche "Bearbeiten" nach oben zu verschieben. Wählen Sie das Programm aus und drücken Sie die Taste OK, um das Fenster "Umbenennen" (Rename) aufzurufen. Im Fenster "Umbenennen" drücken Sie die Rote-Farbtaste, um zwischen Groß- und Kleinbuchstaben umzuschalten, drücken Sie die Grüne-Farbtaste, um das Zeichen auf dem Cursor zu löschen, drücken Sie die Tasten, um den Cursor nach links oder rechts zu bewegen, drücken Sie die Zifferntasten (0 - 9), um das bevorzugte Zeichen einzugeben, wie in der folgenden Tabelle angegeben. Drücken Sie die Gelbe-Farbtaste, um zu speichern und zu beenden, oder drücken Sie die Blaue-Farbtaste, um den Vorgang abzubrechen und zu beenden.

Programme boardbell All Satellite Start Ande Ano 0002 Sdn Bate HD 0002 ZSF HD 0003 RTL Television 0004 RTL plus 0006 RTL 2 OH 0006 SUPER RTL 0007 NITRO 0008 SAT 1 Ande 1KR Das Ende HD 11494/16/22500 PID: 5101/5102/5101

Programme bearstellen All Satellite Sort Ande Use NameA-1 NameC-A) Free/Varschlosself Spren 0008 SAT 1 Astra 1KR Das Ende HD 1:494/6/2200 PID: 5101/5102/5101

Programme barbeiten All Satellite Sort Anode Data 0002 ZDF HD 0002 ZDF HD 0003 RTL Television 0004 RTLplus 0005 RTL 2 CH 0006 SUPER RTL 0007 NITRO 0008 SAT 1 Umbarenzen Dis. Endo HD A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A A B C D E F G H I J K L M N O P Q R S T U V X Y Z A A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A

Numerische Tasten Drücken Sie die numerische Taste wiederholt, wird im Kreis angezeigt
1	.,*?!@1
2	ABC2
3	DEF3
4	GHI4
5 JKL5
6 MNO6
7 PQRS7
8 TUV8
9 WXYZ9
0	[Lücke]_0

Wenn der Name leer ist, wird das System einen Dialog anzeigen und über den „Namen“ informieren, sobald die Gelbe-Farbtaste gedrückt wird. Drücken Sie OK-Taste, um diesen Dialog zu schließen.

3) Löschen (Blaue-Farbtaste)

Drücken Sie im Fenster Löschen die Blaue-Farbtaste zum Verschieben der Schaltfläche Löschen nach oben. Wählen Sie das Programm und drücken Sie die OK-Taste, um dieses Programm mit der Markierung Löschen zu markieren. Sie können diese Markierung durch erneutes Drücken der Taste OK abbrechen. Drücken Sie die Taste EXIT, um den Dialog "Wollen Sie wirklich speichern?" aufzurufen. Wählen Sie den Ja-Knopf und drücken Sie OK zum Speichern oder wählen Sie den NEIN-Knopf und drücken Sie die OK-Taste zum Verlassen ohne Speichern.

Programme boarboitzen All Satellite Sort Endo Up 0007 ZEF HD 0002 ZEF HD 0003 RTL Tel 0004 RTLplus 0005 RTL 2 CI 0006 SUPER RTL 0007 NITRO 0008 SAT-1 Die sonstige Programmäste wird überschrieben? Ja Nets Das Erste HD 11494/1/22/00 PID: 5101/5102/5101

3.1.2 Liste der Radiosender

Die Operation ist die gleiche wie für die 1.1 TV-Kanal-Liste, keine weitere Erklärung erforderlich.

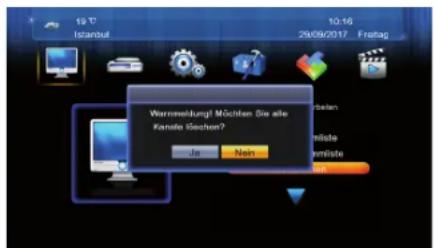

3.1.3 Alle löschen

Bewegen Sie den Cursor zum Menü 'Alle löschen' (Delete All) und drücken Sie die Taste OK, um den Dialog "Warnung! Möchten Sie wirklich alle Kanäle löschen?" aufzurufen. Drücken Sie die Taste EXIT, um den Vorgang abzubrechen, oder drücken Sie, um JA oder EIN zu wählen.

Warmstellung Möchten Sie alle Kamilie Stechen? Je Non

3.2 Installation

Angenommen, Sie haben eine feste Antenne ausgewählt.

1. Satellit: Alle ausgewählten Satelliten in der Satelliten-Liste werden hier angezeigt. Drücken Sie die ▶ ▶+ Taste, um den Satelliten im Kreis zu wählen. Oder betätigen Sie die OK-Taste, um die Dropdown-Liste aufzurufen, wählen Sie dann den gewünschten Satelliten in der Liste aus und drücken Sie zum Bestätigen die OK-Taste.
2. LNB-Frequenz, Transponder, DiSEqC1.0, DiSEqC1.1: Die selbe Bedienung wie oben.
3. 22K, Polarität: Betätigen Sie zum Auswählen die Tasten.
4. Nur FTA: Wählen Sie zwischen Ja und Nein.
5. Kanal scannen: Wählen Sie zwischen TV+Radio, TV-Kanal und Radio.
6. Scan-Modus: Wählen Sie zwischen Blind Scan und Preset Scan.

Wenn DiSEqC1.2 in Motortyp gewählt wird.

1. LNB-Frequenz, Transponder,. DiSEqC1.0, DiSEqC1.1, 22K, Polarität, Nur FTA, Scan Channel, Scan-Modus : Die selbe Bedienung wie oben.
2. Motor-Einstellung: Betätigen Sie fürs Fenster Motor-Einstellung die blaue Taste.
   1) Satellit: Drücken Sie die Tasten, um den Satelliten im Kreis zu wählen. Oder drücken Sie die OK-Taste, um die Dropdown-Liste aufzurufen, dann wählen Sie den gewünschten Satelliten in der Liste und drücken zum Bestätigen die OK-Taste.
   2) Transponder: Die gleiche Bedienung wie oben.

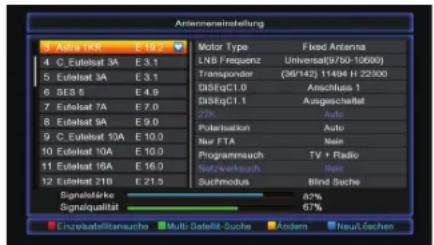

In der Antennen-Setup-Liste

1. Drücken Sie die rote Taste, um das Fenster für die Einzel-Satelliten-Suche zu öffnen.
2. Drücken Sie die grüne Taste, um das Fenster für die Multi-Satelliten-Suche zu öffnen.
3. Drücken Sie die blaue Taste, um die TP-Liste aufzurufen.

Antennereinstellung 5 Autra 1KR E 19.2 4 C. Eutelast 3A E 3.1 5 Eutelast 3A E 3.1 6 SES 5 E 4.9 7 Eutelast 7A E 7.0 8 Eutelast 9A E 9.0 9 C. Eutelast 13A E 10.0 10 Eutelast 10A E 10.0 11 Eutelast 16A E 16.0 12 Eutelast 21B E 21.0 Signalstärke 82% Signalqualität 67% Motor Type Fixed Antenna LNB Frequenz Universal(9750-10600) Transponder (36/142) 11494 H 22000 DISEqC1.0 Abschluss 1 DISEqC1.1 Ausgeschaltet 20% Auto Pulsatikian Auto Nur FTA Main Programmuch TV + Radio Netzverkauch Main Suchmodus Blind Suche Einzelstellrisuchs Multi-Satellit-Suche Andem NeuLöschen

In der TP-Liste drücken Sie die rote Taste, um das Fenster „TP bearbeiten" zu öffnen.

Frequenz, Symbolrate:

Drücken Sie die △ ▲ Taste, um bei Schritt eins hinzuzufügen oder zu reduzieren. Oder drücken Sie die Zifferntasten (0 - 9), um den gewünschten Wert einzugeben. Der Frequenzbereich beträgt 3000 - 13500, während der Bereich der Symbolrate 1000 \~ 45000 beträgt. Der eingegebene Wert liegt außerhalb des Bereichs, der Wert kehrt zum Ursprungswert zurück.

Polarität:

Drücken Sie die △ △+ Taste, um zwischen vertikal und horizontal zu schalten.

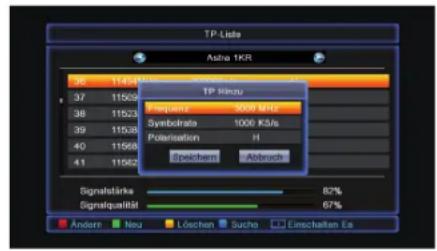

1. Drücken Sie die grüne Taste, um das Fenster „TP hinzufügen“ aufzurufen. Da hier die Bedienung wie beim Fenster „TP bearbeiten“ ist, sind hier keine Erklärungen zu finden.
2. Drücken Sie die gelbe Taste, um den Dialog „Wollen Sie wirklich löschen?" zu öffnen. Drücken Sie die OK-Taste an der JA-Schaltfläche, um den ausgewählten TP zu löschen oder drücken Sie die EXIT-Taste, um die Operation abzubrechen.

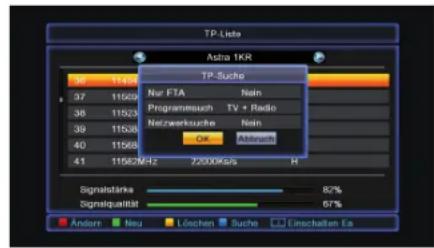

3. Drücken Sie die blaue Taste, um das Fenster „TP-Suche“ zu öffnen. Nur FTA, Scan Channel, Netzwerksuche: Drücken Sie die △ △+ Taste, um die passende Option auszuwählen. Drücken Sie die OK-Taste an der OK-Schaltfläche, um die Suche zu starten.

3.3 Systemeinrichtung

3.3.1 Sprache

1. Drücken Sie die Taste OK, um zum Sprachfenster zu gelangen. Drücken Sie die ▶ △ Taste, um die Sprache im Kreis auszuwählen, während Sie die PR+/PR-Taste drücken, um den Cursor im Kreis nach oben oder nach unten zu bewegen.
2. Drücken Sie die Taste MENU oder die Taste EXIT, um zu speichern und zu beenden.
3. Die Arten der Sprache, beziehen Sie sich auf die Konfiguration des Kunden.

TP Liste ASTRA 1KR 36 11424 TP kHz 37 11509 38 11523 39 11538 40 11568 41 11582 Frequency 3000 MHz Symbolrate 1000 KJ/s Polarisation H Speichem Abtruch Signalstärke 82% Signalqualität 67% Andere Neu Löschen Sucho Einschalten Es

TP-Liste Astra 1KR TP-Suche 36 1145Hz 37 1150Hz 38 1152Hz 39 1153Hz 40 1156Hz 41 1156MHz Signalstärke 82% Signalqualität 67% Andern Neu Löschen Suche Einschalten Es

Sprache Sprache Deutsch Ester Audiokanal Deutsch Zeritor Audiokanal Deutsch Teletxt Deutsch

3.3.2 TV-System

Drücken Sie die PR+/PR-Taste, um den Cursor nach oben oder unten zu bewegen, während Sie die Taste drücken, ≡ ≡ um die Einstellung zu ändern und die Einstellung wird sofort wirksam.

1. Videoauflösung: Wählen Sie unter By Source, By Native, 480i, 480p, 576i, 576p, 720P_50, 720P_60, 1080i_50, 1080i_60, 1080p_50 und 1080p_60.
2. Bildformat: Wählen Sie unter Auto, 4:3PS, 4:3LB und 16:9.
3. Videoausgang: Wählen Sie zwischen YUV und RGB.
4. Digital Audio-Out: Wählen Sie zwischen BS Out und LPCM Out.
5. HDMI CEC: Wählen Sie zwischen Aus und Ein.

TV System Voter Resolution 100% 30 Aspectmode Auto Video-Ausgabe YUV Digital Audio Out LPCM Out HDMI CEC Aus

3.3.3 Anzeige einstellen

1. Helligkeit: Drücken Sie die △ △+ Taste zur Auswahl von 0 - 100.
2. Kontrast: Drücken Sie die ≡ △+ Taste zur Auswahl von 0 - 100.
3. Sättigung: Drücken Sie die △ △+ Taste zur Auswahl von 0 - 100.
4. Farbton: Drücken Sie die △ △+ Taste zur Auswahl von 0 - 100.
5. Schärfe: Drücken Sie die △ △+ Taste zur Auswahl von 0 - 9.

Bildenstellungen Richtigkeit < 50 > Kontreal 50 Sättigung 50

3.3.4 Lokale Zeiteinstellung

1. Sommerzeit:

Wählen Sie zwischen EIN und AUS. "AUS" legt die normale Zeit fest. Wenn Sie EIN wählen, wird der Zeit eine Stunde hinzugefügt.

2. GMT-Offset:

Wenn Sie im GMT Verwendungs-Element "EIN" wählen, erhält das System automatisch die Datums- und Uhrzeitinformationen vom Bildschirm. Die beiden Zeichen für Datum und Uhrzeit werden grau. Wählen Sie die richtige Option im GMT-Offset-Element aus. Die werkseitige Einstellung ist GMT EIN.

Zeitenstellungen Land Germany GMT Nutzung Nach Region GMT Versicherung UTC + 01:00 Sumterzahl Aus Datum 2017.09/29 Zeitenräge 10:38 Amsterdam, Lagos, Algiers, Madrid, Barcelona, Paris, Brusseln, Geneva, Frankfurt, Oslo, Copenhagen: Rome, Berlin, Prague, Zagreb, Vienna,

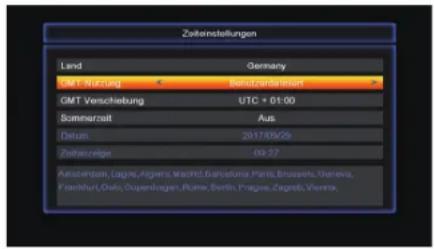

3. Datum, Uhrzeit:

Wenn Sie in der GMT-Nutzung, Datum und Uhrzeit "AUS" wählen, werden zwei Elemente wirksam, während die GMT-Nutzung grau wird. Verwenden Sie die Zifferntasten, um den gewünschten Wert einzugeben. Nach dem Einstellen drücken Sie die Taste MENU oder die Taste EXIT, um zu beenden und zu speichern. Wenn der Wert ungültig ist, informiert Sie das System mit "Ungültige Eingabe" Weiter bearbeiten?". Drücken Sie die OK-Taste an der Taste Ja, um die Änderung fortzusetzen, oder drücken Sie die Taste OK bei der Taste Nein, um ohne Speichern zu beenden.

Zeitonsstellungen Land Germany GMT Nutzung Benzenflichter GMT Verschiebung UTC + 01:00 Somnarczeit Aus Datum 2017/06/29 Zeitenreige 09:27 Amsterdam, Lagos, Agiers, MacHT, Barcelona, Patis, Brussels, Geneva, Frankfurt, Oslo, Ouyenlagen, Rome, Berlin, Prague, Zagreb, Vienna,

3.3.5 Timer-Einstellung

Wenn es kein Programm gibt, können Sie dieses Fenster nicht benutzen. Es gibt 8 Timer, die eingestellt werden können. Wählen Sie Timer nach oben oder unten und drücken Sie die Taste OK, um in das Einstellungsfenster zu gelangen.

Time- Einstellung 1 Aus 2 Aus 3 Aus 4 Aus 5 Aus 6 Aus 7 Aus 8 Aus

1. Timer-Modus: Der Standardmodus ist ausgeschaltet. Sie können den Timer einmal, täglich, wöchentlich, monatlich und jährlich einstellen.

Time-Einstellung 1. Au 2. Au 3. Au 4. Au 5. Au 6. Au 7. Au 8. Au 10.25 2017.09.29 Taser Wackstoff Service Wackrufkansalt Wackrufdatum Einschaltet Die Dauer Einzel Kanal Das Erste HD 2017.09.29 10:30 92:00 Speichem Abbruch

1. Timer-Service: Wählen Sie zwischen Kanal oder Aufnahme. Wenn Kanal ausgewählt ist, wird das Erinnerungs-Programm in der folgenden Position angezeigt. Wenn Record ausgewählt wird, wird die Erinnerungs-Nachricht in der folgenden Position angezeigt. In der Erinnerungs-

Nachricht können Sie zwischen Geburtstag, Jubiläum und Allgemein wählen. Gleichzeitig wird das Zeichen für die Dauer grau.

3.3.6 Kindersicherung

Bevor Sie das Kindersicherungsfunktion bearbeiten, benötigen Sie die Eingabe des Passwortes. Das Standard-Passwort ist 0000.

1. Menüsperre: Drücken Sie die ▷ △+ Taste, um zwischen AUS und dem Fenster zu wählen, bevor Sie das Passwort eingeben.
2. Kanalsperre: Drücken Sie die ▷ ▶+ Taste, um zwischen AUS und EIN zu wählen. Der Standardwert ist AUS. Wenn Sie "EIN" wählen, können Sie den gesperrten Kanal nicht im der Kanalliste im Edit-Fenster anzeigen, bis Sie das richtige Passwort eingegeben haben.
3. Verborgene Kanäle: Wählen Sie zwischen "EIN" und "AUS".
4. Alter des Mindest-Benutzers: Wählen Sie von 3 - 18 Jahre.
5. Neues Passwort: Benutzer-Zifferntaste (0 - 9), um das neue Passwort einzugeben.
6. Kennwort bestätigen: Geben Sie das neue Passwort erneut ein. Passwort bestätigen muss das gleiche wie das Neue Passwort sein. Das System informiert Sie "Passwort erfolgreich geändert!", wenn sie gleich sind, oder informiert Sie, das Passwort des Bestätigungs-Passwortes erneut einzugeben, wenn es nicht das Gleiche ist.

3.3.7 OSD-Einstellung

1. OSD-Ausblendzeit:

Drücken Sie die △ △+ Taste, um von 1 bis 10 in Schritt 1 auszuwählen. Der Standardwerte ist 5.

2. OSD-Transparenz:

Drücken Sie die △ △ Taste, um zwischen Aus, 10 %, 20 %, 30 %, 40 % zu wählen. Die Standardoption ist Aus. Drücken Sie die Taste MENU oder die Taste EXIT, um zu speichern und zu beenden.

OSD Einstellung OSD Arcalgezel 5 OSD Transparenz Aus

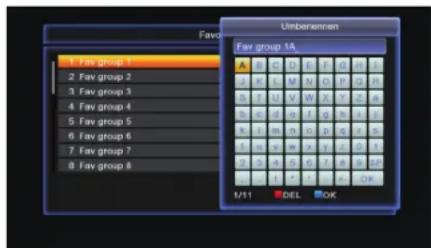

3.3.8 Favorit

In diesem Fenster sind 8 Lieblingsgruppen aufgelistet. Drücken Sie die Tasten PR-/PR+, um eine auszuwählen, und drücken Sie die Taste OK, um das Fenster "Umbenennen" aufzurufen.

1. LNB-Power: Wählen Sie zwischen Aus und Ein.
2. Kanal-Typ: Wählen Sie zwischen Alle, Frei, Verschlüsseln.
3. Auto Standby: Wählen Sie zwischen Aus und Ein.

Anderes LNB Status Ex Programmart Alle Auto Standby 180 min Uhrzeit in Standby Aus

3.4 Werkzeuge

Das Werkzeug ermöglicht es Ihnen, umzubenennen/löschen/verschieben zu/kopieren zu/neue Ordner zu erstellen/Sortieren/Formatieren der Festplatte.

3.4.1 Informationen

Drücken Sie die OK-Taste zum Informationsfenster.

19:00 Istanbul 10:30 29/09/2017 Freitag Einstellung Information Werksonstellung Kartenloser

3.4.2 Werkseinstellung

Drücken Sie die Taste OK, um in das Fenster Werkseinstellung zu gelangen. Wählen Sie die Ja und drücken Sie die OK-Taste, um zur Werkseinstellung zurückzukehren. Alle gesuchten Kanäle und eingestellten Informationen werden gelöscht. Wählen Sie die Schaltfläche "Nein" und drücken Sie die Taste OK, um diesen Vorgang abzubrechen, oder drücken Sie die Taste MENU oder EXIT, um zu löschen und zu beenden.

Wertoseinstellung Als finden werden auf Wertoseinstellung gewert, Bestoffensinstellungen und Sondere werden gewert. Machen das unternehmen? No Yes No

3.4.3 Upgrade über USB

1. Datei aktualisieren: Zeigt die Upgrade-Datei an.

2. Upgrade-Modus: Wählen Sie unter allcode+bootloader, main code, deafaultdb, User und Dump. Wenn Benutzer den Upgrade-Modus umschalten, zeigt "Upgrade File" die entsprechende Datei gemäß der folgenden Tabelle an:

Upgrade-Modus Datei-Feature
Alle Codes	Datei als ** . abs* bezeichnet
Hauptcode	Datei als ** . abs* bezeichnet
Radio zurück	Datei als ** . abs* bezeichnet, das Bild wird als Radio zurück und als Menü zurück verwendet
Standard db	Datei als ** . abs* bezeichnet

1. Drücken Sie die Taste OK an der Start-Schaltfläche, um Daten vom USB-Gerät zu empfangen. Wenn das USB-Gerät nicht angeschlossen ist, ist dieses Element grau und Sie können es jetzt nicht bearbeiten. Wählen Sie den Upgrade-Modus und die Upgrade-Datei, dann können Sie mit dem Upgrade über USB beginnen.

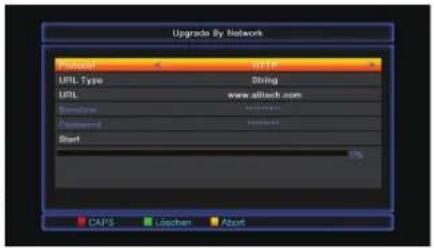

3.4.4 Upgrade über Netzwerk

1. Protokoll: Wählen Sie zwischen HTTP und FTP.
2. URL-Typ: Wählen Sie zwischen Zahlen und Buchstaben.
3. URL: Drücken Sie die Zifferntasten 0-9 um URL zu öffnen.

4. Benutzer: Drücken Sie die Zifferntasten 0-9 um den Benutzernamen einzugeben.

5. Drücken Sie die Zifferntasten 0-9, um das Passwort einzugeben.

6. Drücken Sie die Taste OK auf der Starttaste, um die Aktualisierung zu starten. Drücken Sie die Grün-Taste, um die Zahlen oder Zeichen zu löschen und drücken Sie die Rot-Taste, um zum Eingabemodus zu wechseln.

Upgrade By Network Protocol HTTP* URL Type String URL www.ailtech.com Structure Password Start CAPS Lüchen Abort

3.5 Erweiterungen

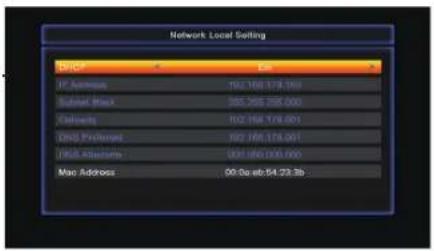

3.5.1 Netzwerk

Lokale Einstellung

DHCP: Wählen Sie zwischen EIN und AUS, wenn es EIN geschaltet ist, werden sich die IP-Adresse, die Subnetzmaske und die Gate way-Elemente nicht verändern lassen, und Sie können sie nicht bearbeiten.

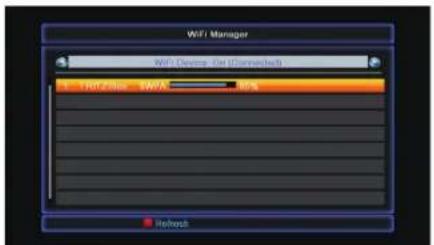

3.5.2 WiFi Einstellungen

Stecken Sie den WiFi-Stick in einen der beiden USB-Anschlüsse. Verbinden Sie sich nun mit Ihrem Netzwerk.

WiFi Manager WiFi Devem: Die Grenchelb 1 Tn2/2bit SWA 40% Reford

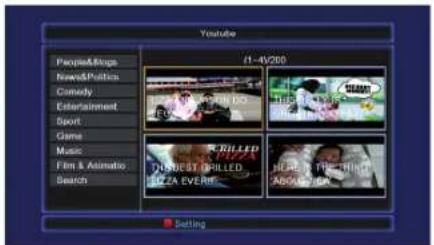

3.5.3 YouTube

Drücken Sie die Grün-Taste, um zur Seite zu gelangen. Drücken Sie die Rot-Taste, um zu den Einstellungen zu gelangen. Drücken Sie die Blau-Taste, um zu suchen. Drücken Sie PR- Taste um zur letzten Seite zu gelangen. Drücken Sie PR+ Taste um zur nächsten Seite zu gelangen.

YouTube 11-4V200 People&Views News&Politics Comedy Entertainment Sport Games Music Film & Animatio Search Setting

3.5.4 Wettervorhersage

Drücken Sie die Rot-Taste, um die Grün-Taste zu aktualisieren, um eine Stadt hinzuzufügen.

Drücken Sie die Gelb-Taste, um die Stadt zu löschen.

Drücken Sie die Blau-Taste, um das Wetter auf dem Hauptmenu anzuzeigen.

Weather Forecast 2023 Climate MetROPOLATE VÄRIGSTEN KONPGAT 10:41 AM Stark bew/kt 14 °C Freitag 9/29/2017 Zetweilig Rogen 9-17 °C Sonstag 9/30/2017 Phassen mit Wöhen und 13-15 °C Sonstag 9/31/2017 Etwiss Rogen 11-19 °C Munlag 10/2/2017 Zetweilig Rogen 10-15 °C Update Add City Delete City FAV

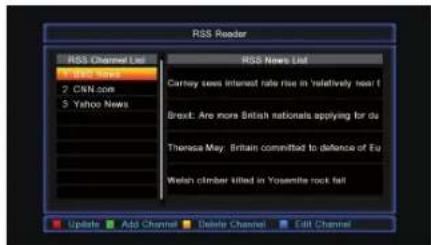

3.5.5 RSS Reader

Die RSS-Channel-Liste befindet sich auf der linken Seite des Fensters. Die RSS-News-Liste befindet sich auf der rechten Seite des Fensters. Drücken Sie die PR-/PR+ Taste, um den gewünschten Kanal auszuwählen.

Drücken Sie die Rot-Taste, um zu aktualisieren.

Drücken Sie die Grün-Taste, um einen Kanal hinzuzufügen.

Drücken Sie die Gelb-Taste zum Löschen eines Kanals.

Drücken Sie die Blau-Taste, um einen Kanal zu bearbeiten.

Wählen Sie das Spiel, das Sie spielen möchten und drücken Sie die OK-Taste um in das Fenster zu gelangen.

Othelo Port Konzugation Abbruch Klease 1 Schwarz 2 Wass 2

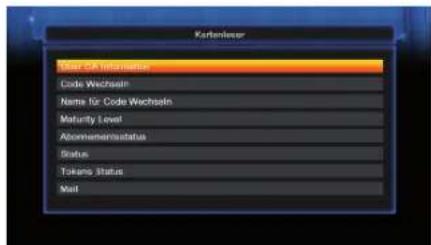

3.5.8 CA Zugang

Wählen Sie das Zeichen "CA Zugang" (Conditional Access) und drücken Sie die OK-Taste, dann gelangen Sie in das Untermenü, das aus vier Positionen besteht: Über CA-Info, Ändern der PIN, Änderung der Signatur-PIN, Altersfreigabe.

Kartenleser User CS Information Code Wechseln Name for Code Wechseln Maturity Level Abonnemannstatus Status Tokens Status Mail

3.6 Aufnahme (optional)

Sie können viele Arten von Mediendateien abspielen, Sie können das Programm aufzeichnen und es wiedergeben und verschiedene Operationen durchführen, wenn Sie USB-Stick oder die USB-Festplatte verwenden.

Hinweis: Es unterstützt FAT, FAT32 und NTFS Format USB-Stick oder USB HDD.

3.6.1 Media Player

Dieses Menü wird deaktiviert, wenn kein USB-Gerät angeschlossen ist. Media Play List wird nicht gespeichert, wenn USB nicht angeschlossen ist oder auf Standby steht oder wenn der Strom ausgeschaltet ist. Bewegen Sie die Bildlaufleiste, wenn Sie die Taste PR-/PR+ drücken. Gehen Sie in das Unterverzeichnis, wenn Sie im Dateiverzeichnis die Taste OK drücken, spielen Sie die ausgewählte Datei ab, wenn Sie die Bildlaufleiste auf der Datei ist und kehren Sie zum USB-Menü zurück, wenn das Abspielen beendet ist.

Media Player USB1 MUSIC IMAGE VIDEO 1. adat: no name 2000 Play List FAV FAV All Ändern Switch Sort Repeat AbbV

3.6.2 Speicherinformationen

Gelber Schlüssel: Drücken Sie die gelbe Taste, um die Festplatte zu formatieren

Blauer Schlüssel: Drücken Sie die blaue Taste, um das DVR-Fenster aufzurufen.

Storage Information USB Disk A: 1.88G bytes 6.4 Name: G0/0a insgesamt: File: Dataystem: jord1.exe case 1.87G bytes 1.84G bytes FAT32 Format

3.6.3 PVR-Einstellung (optional)

1. Timeshift: Wählen Sie zwischen Aus und Ein.
2. Springen: Wählen Sie zwischen 30 sec, 1 min, 5 min, 10 min und 30 min.
3. Timeshift bei Aufnahme: Wählen Sie zwischen Ein und Aus.
4. Nach der Aufzeichnung: Wählen Sie zwischen Ausschalten und Einschalten.

3.6.4 USB-Gerät sicher entfernen

Drücken Sie auf OK auf dieser Einheit, um einen Dialog aufzurufen "Entfernen Sie " und drücken Sie dann, ≡ ≡ um OK oder Abbrechen auszuwählen.

19 °C Istanbul 10:49 29/09/2017 Freitag Disk remove Remove - USB Disk A - T OS OK Abbrush Abbrush Newer User Salary

4. Grundfunktionen

4.1 Audio

Sie können die gewünschte Audiosprache auswählen, wenn das aktuelle Programm in mehreren Audiosprachen verfügbar ist.

1. Drücken Sie die Taste AUDIO.
2. Drücken Sie die OK-Taste, um die bevorzugte Audiosprache auszuwählen.
3. Wählen Sie die Audio-Richtung (Links, Rechts, Mix, Stereo) mit der Taste.
4. Drücken Sie die Taste EXIT, um zu schließen.

4.2 EPG

Sie können EPG-Informationen sämtlicher Sender nach Zeit und Datum sortiert, ansehen.

1. Drücken Sie die EPG-Taste.
2. Drücken Sie die GRÜNE Taste, um den EPG-Modus zwischen wöchentlich EPG und Tag EPG zu schalten.

4.3 Untertitel

Sie können die Sprache für die Untertitel auswählen, wenn das Programm Untertitel-Informationen zur Verfügung stellt.

1. Drücken Sie die Taste UNTERTITEL (Subtitle).
2. Wählen Sie die gewünschte Untertitelsprache und drücken Sie die OK-Taste. Der Untertitel der ausgewählten Sprache wird am unteren Rand des Bildschirms angezeigt.

4.4 Teletext

Sie können die Videotextinformationen dieses Programms anzeigen.

1. Drücken Sie die TXT-Taste.
2. Drücken Sie die Taste PR-/PR+, um nach oben oder nach unten zu blättern.
3. Drücken Sie die Zahlentasten (0 - 9) Tasten. Dies wird direkt auf die angegebene Seite führen.
4. Drücken Sie die Farbtaste, um zur vorherigen Seite zurückzukehren.

5. Zusätzliche Informationen

5.1 Fehlerbehebung

Bevor Sie sich an Ihr zuständiges Kundendienst-Center wenden, lesen Sie bitte sorgfältig die folgenden Hinweise. Sollte ein Problem nach der Durchführung der folgenden Schritte weiterhin bestehen, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst für weitere Anleitungen.

1. Auf dem Front-Display wird keine Meldung angezeigt. (Das Produkt lässt sich nicht einschalten.)

2. Überprüfen Sie das Netzkabel und stellen Sie sicher, dass es an eine geeignete Steckdose angeschlossen ist.

3. Überprüfen Sie, ob die Stromversorgung eingeschaltet ist,Schließen Sie das Netzkabel an eine andere Steckdose an.
4. Überprüfen Sie, ob der Netzschalter an der Rückseite des Geräts eingeschaltet ist (falls vorhanden).

2. Kein Bild

• Stellen Sie sicher, dass das Gerät eingeschaltet ist und im Betriebsmodus ist. (Drücken Sie die STANDBY-Taste.)
• Stellen Sie sicher, dass das AV/HDMI/YUV-Kabel fest mit dem Fernseher verbunden ist.
• Stellen Sie sicher, dass das Antennenkabel richtig an das Gerät angeschlossen ist.
• Achten Sie darauf, die Sendersuche zu aktivieren.
• Überprüfen Sie die am Fernsehgerät eingestellte Helligkeit.
• Überprüfen Sie, ob der Sender momentan ausgestrahlt wird. Kontaktieren Sie den Anbieter, um sicherzustellen, dass der Sender läuft.

3. Schlechte Bild-/Tonqualität

• Achten Sie darauf, dass sich kein Mobiltelefon oder Mikrowelle in der Nähe des Geräts befindet.
  • Schalten Sie den Audiokanal um.
• Überprüfen Sie die Lautstärkeeinstellung am Receiver und am Fernsehgerät.
• Überprüfen Sie die Stummschaltung am Fernsehgerät und am Receiver.
• Überprüfen Sie alle Kabelverbindungen (Antennenkabel, HDMI-Kabel).
• Das Satsignal sind zu schwach oder hat Reflexion/Störung.
• Prüfen Sie, ob Ihre Satellitenschüssel richtig ausgerichtet ist.
• Verwenden Sie eine größere Parabolantenne, da dies das Niveau des Empfangssignals erhöht.
• Sollte der Rauschfaktor zu hoch sein, wechseln Sie zu einem LNB mit niedrigerem Rauschfaktor.
• Sollte der LNB beschädigt oder funktionsuntüchtig sein, ersetzen Sie ihn durch einen neuen.
• Prüfen Sie die Signalpegel und passen Sie die Antenne entsprechend an, falls der Pegel zu niedrig ist. Der Signalpegel kann durch schlechte Wetterbedingungen beeinträchtigt werden.

4. Kein Ton oder schlechte Tonqualität

• Überprüfen Sie, ob Ihr AV/HDMI-Kabel korrekt angeschlossen ist.
• Überprüfen Sie die eingestellte Lautstärke Ihres Fernsehers und des Gerätes.
• Prüfen Sie, ob das Gerät oder das Fernsehgerät stummgeschaltet ist.
• Überprüfen Sie die Audio- oder Soundtrack-Option (falls vorhanden).

5. Die Fernbedienung funktioniert nicht.

• Um das Gerät zu nutzen, sollte das obere Ende der Fernbedienung direkt auf den Empfangs-Sensor des Geräts gerichtet sein.
• Entfernen Sie die Batterien aus der Fernbedienung und setzen Sie sie wieder ein.
• Tauschen Sie die Batterien in der Fernbedienung gegen neue aus.

5.2 Technische Spezifikationen

Tuner und Kanal
Zahl der Tuner	1
Frequenzspielraum 950 MHz bis 2150 MHz
Signalniveau	-25 bis -65 dBm
LNB-Strom	13 V/18 V/V Off, Imax = 400 mA
LNB-Tonschalter	22 KHz+/-2 KHz, 0,6 V pp+/-0,2 V
DiSEqC Steuerung	Version DiSEqC1.0/1.1/1.2/1.3/ (USALS) Kompatibel, Tonimpuls A/B

MPEG
Transportstrom MPEG-2 ISO/IEC 13818 Transportstrom-Spezifikation
Profilniveau MPEG1, MPEG-2, MP@ML, H.264, VC1, DV, DivX und MPEG4
Input Rate 80 Mbps für MPEG Transportstrom and 25 Mbps für DV-Ströme
Ansichts-Verhältnis 4:3, 16:9
Video-Auflösung 576i, 576p, 480i, 480p,720p50, 720p60, 1080i, 1080P
Auto.Decoding MPEG—2 Schicht I und II (Music cam) MPEG4 AAc und MPEG4 AACHE (AAC+)
Audio-Modus Mono, Links, Rechts, Stereo
Sampling 32, 44.1 und 49 KHz

Netzteil
Input Volt AC 100 – 240 V, 50/60 Hz
Strom Max. 25 W
Verbrauch
Schutz Separate interne Sicherung. Input wird auch Blitzschutz besitzen

Physische Spezifikationen
Gewicht (Netto)	Ungefähr 590 g
Betriebstemperatur	0°C bis + 40°C
Lagertemperatur	-40°C bis + 65°C

Konformitätserklärung

Der Hersteller erklärt hiermit erklärt die Konformität des Produkts mit den folgenden Richtlinien und Normen:

RED Directive:

EN 301 489-1 V2.2.0:2017

EN 301 489-17 V3.2.0:2017

EN 300 328 V2.1.1:2016

EN 303 340 V1.1.2:2016

EMC Directive:

EN 55032:2015

EN 55020:2007+A11:2011+A12:2016

EN 61000-3-2:2014

EN 61000-3-3:2013
