BEDIENUNGSANLEITUNG HRS 2670 LAN XORO

Aktuelle Geräte-Software und Handbücher finden Sie im Download-Bereich auf www.xoro.de

S i c h e r h e i t s h i Kundendienst und Umwelt 6

Lieferumfang/Anschlüsse und Bedienelemente 7

Fernbedienung 8

A n s c h l u s s a n A n s c h l u s s a n

Anschluss an die Satellitenempfangsanlage 11

A n s c h l u s s a n Verbinden von USB-Geräten 1 2

l n s t a l l a t i o n Antenne und Suchlauf 1 4 Sendersuche 1 7

Tägliche Bedienung 1 8 EPG (Elektronischer Programmführer) 20

R e k o r d e r *

U S B M e d i a P I a

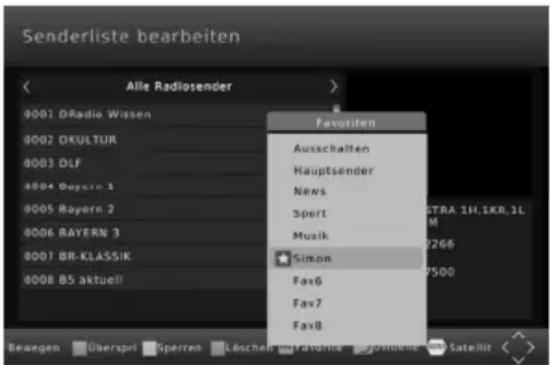

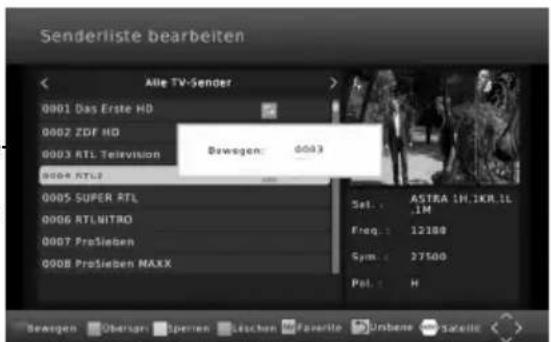

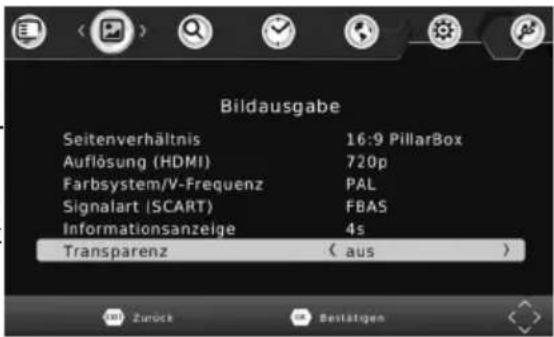

Einstellungen 2 5 Sender - Senderlisten bearbeiten 2 5 Bildausgabe 2 7 Sendersuche 2 8

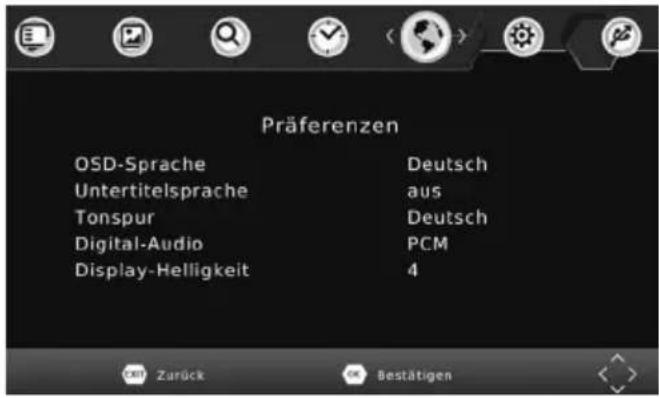

Z e i t P r ä f e r e n z e n 2 8 S y s t e m S o f t w a r e a k t u

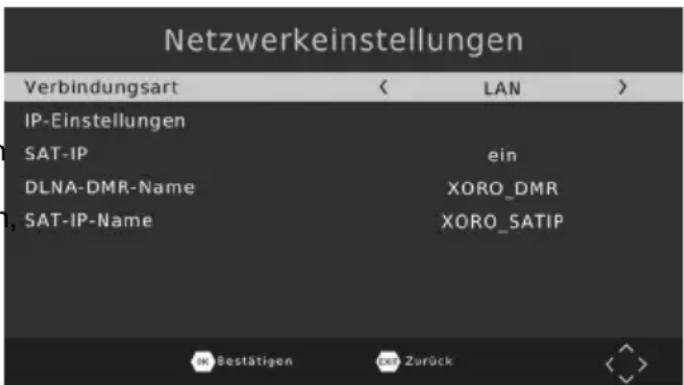

Netzwerkeinstellungen 3 0 S A T - I P 3 3 USB und Apps P V R E i n s

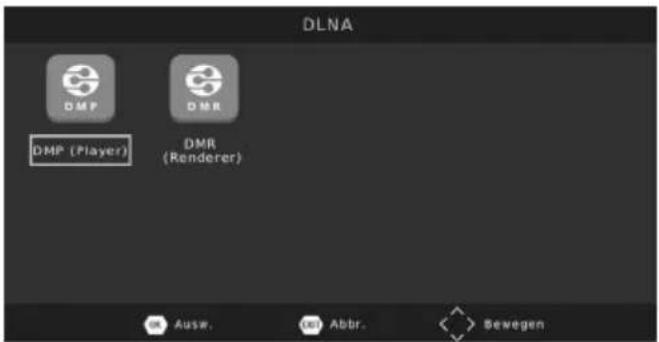

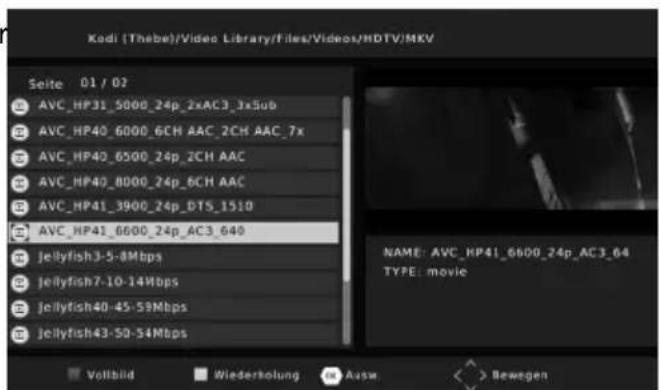

Apps: Wetter, RSS-Reader, DLNA 3 4 Problembehandlung 3 6 Spezifikationen/Modelle und Funktionen 37 Gewährleistungsbedingungen 3 8

*Dieses Handbuch beschreibt die Bedienung mehrerer Gerätemodelle. Funktionen, die nicht bei allen Modellen verfügbar sind, werden mit dem Vermerk "Nur bestimmte Modelle" gekennzeichnet. In den Gerätespezifikationen am Ende des Handbuchs finden Sie eine Übersicht der pro Modell verfügbaren Funktionen.

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Satellitenempfanganlage von einem Fachbetrieb installieren.
  • Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein.
• Ist die Antenne nicht präzise ausgerichtet, kann es zu Bildstörungen und anderen Empfangsproblemen (Meldung "Kein Empfang") kommen. Dies kann auch nur einzelne Sender betreffen oder vom Wetter abhängig sein. Bitte lassen Sie ihre Antenne von einem Fachbetrieb überprüfen und ausrichten.
• Verwenden Sie hochwertige Antennekabel.
• Ist das LNB Ihrer Satellitenantenne zu alt, ist es möglicherweise nicht mehr für den Empfang aller aktuellen Satellitenprogramme geeignet. Lassen Sie ein LNB installieren, dass für den Empfang aller Programme geeignet ist (häufig "Digital" oder "Universal" LNB bezeichnet).

Informieren Sie sich auf der Internetseite Ihres Satellitenbetreibers oder im Fachhandel über die korrekte Ausrichtung Ihrer Empfangsanlage und aktuelle Senderlisten.

Sicherheitshinweise

• Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
- Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Netzspannung nicht kennen, fragen Sie bitte einen Elektriker.
• Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
• Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
- Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
- Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
- Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
- Das Gerät hat einen Überlastungsschutz. Dieser darf nur vom einem Fachmann ausge- tauscht werden.
- Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Netzstecker aus der Steckdose und den Antennenstecker aus der Antennen-/Kabel-Anschlussbuchse. Dies verhindert Schäden aufgrund von Blitzschlag/Überspannung.

• Eine Außenantenne darf nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
  • Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
• Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen.
• Plasma/OLED/LCD-TV: Betreiben Sie das Gerät nie permanent im 4:3 Modus (Pillar Box). Dies könnte bei längerer Benutzung zu Schäden am Bildschirm führen. Beachten Sie dazu das Handbuch des Fernsehers.
• Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
  • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
  • Vermeiden Sie Hitzestau am Gerät.
  • Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
• Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
• Das Gerät erwärmt sich während des Betriebs. Bitte stellen Sie es nicht auf Wärmeempfindlichen Oberflächen.

USB-Buchsen

• Die USB-Buchsen des Receivers eignen sich nicht zum Aufladen von Geräten mit eingebautem Akku (z.B. Telefone, MP3-Player, Tablet Computer usw.).
- USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB-Spezifikationen und werden eventuell nicht vom Receiver erkannt.

Verwendung

• Das Gerät ist für die Verwendung in Privathaushalten konzipiert.

Servicefall

• Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal.
• Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
  a. Wenn das Netzteil oder Netzkabel defekt ist.
  b. Wenn Gegenstände in das Gerät gefallen sind.
  c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
  d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.
  e. Wenn das Gerät fallen gelassen wurde oder wenn das Produkt Leistungsschwankungen aufweist.

- Starker Tabakrauch beschädigt die Elektronik des Gerätes. Schäden durch Tabakrauch werden nicht im Rahmen der Gewährleistung behoben.

- Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen, Feuer oder anderen Fehlfunktionen führen.

Kontakt mit dem XORO-Kundendienst aufnehmen:

Per Telefon: 04161 - 800 24 24 (Mo-Fr, 11.00 Uhr bis 17.00 Uhr)

Per eMail:[e-mail]

ERS GmbH Elektronik Repair Service

Weidegrund 3/Halle1

21614 Buxtehude - Deutschland

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt den europäischen Richtlinien entspricht. Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Bitte entsorgen Sie Batterien nicht im Hausmüll.

Konformität

Hiermit erklärt die MAS Elektronik AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinien und den Richtlinien für Niederspannungsgeräte befindet.

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der EU-Ökodesign-Richtlinien.

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:

• XORO Satellitenreceiver
- Fernbedienung
• Bedienungsanleitung

Hinweise:

• Das Gerät darf nur mit dem original Zubehör verwendet werden.
• Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

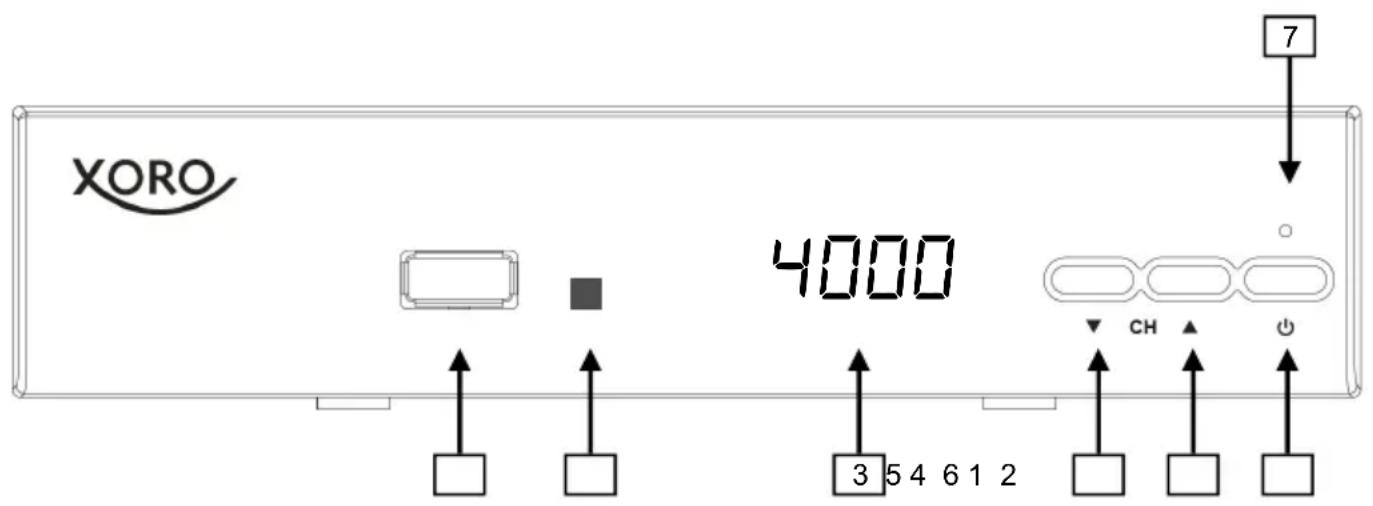

Anschlüsse und Bedienelemente - Vorderseite

XORO 4000 7 CH 3 5 4 6 1 2

1) Front-USB-Anschluss (siehe Seite 12)
2) Empfänger für Fernbedienungssignale
3) LED-Anzeige: Zeigt Status, Sendernummer oder Uhrzeit
4) Zum vorhergehenden Sender umschalten (▼)
5) Zum nächsten Sender umschalten (▲)
6) Ein-/Auschalten (Bereitschaft, entspricht der POWER-Taste auf der Fernbedienung)
7) Betriebs-LED (grün: eingeschaltet, rot: Standby/Bereitschaft)

Anschlüsse/Fernbedienung

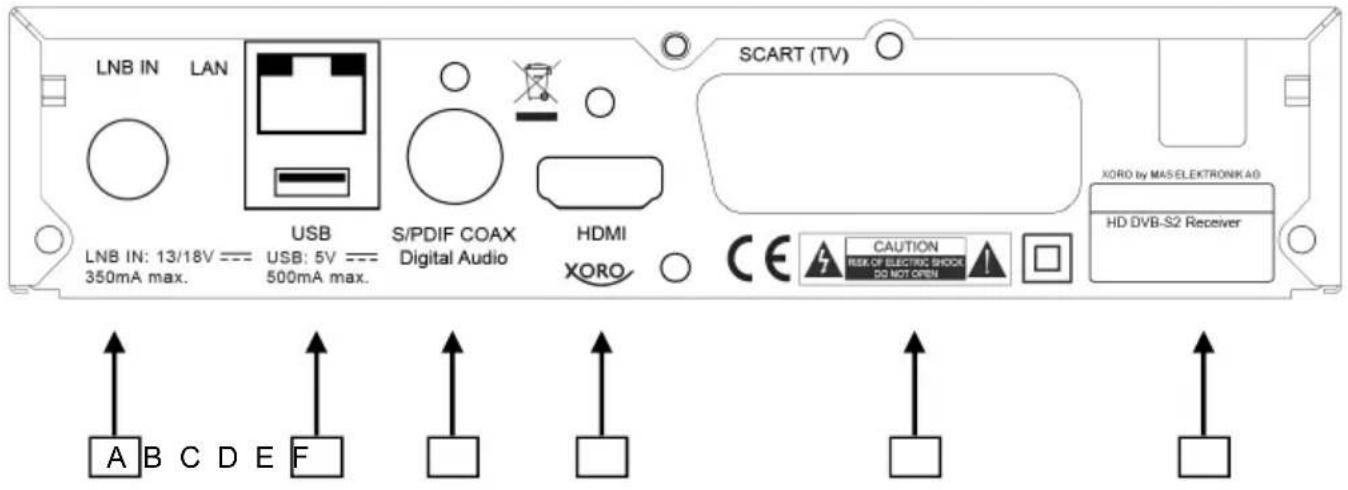

Anschlüsse und Bedienelemente - Rückseite

LNB IN LAN USB S/PDIF COAX Digital Audio HDMI XORO SCART (TV) LNB IN: 13/18V --- USB: 5V --- S/PDIF COAX 350mA max. 500mA max. CE CAUTION REER OF ELECTRIC SHOCK DO NOT OPEN HD DVB-S2 Receiver XORO by MAS ELEKTRONIK AG HD DVB-S2 Receiver A B C D E F

A) Antenneneingang (F-Buchse)
B) Oben: Netzwerkanschluss (RJ45-Buchse), Unten: USB-Anschluss Rückseite (siehe Seite 12)
C) Digitaler Audioausgang (S/PDIF koaxial)
D) HDMI-Ausgang
E) SCART-Ausgang
F) Netzkabel

Fernbedienung

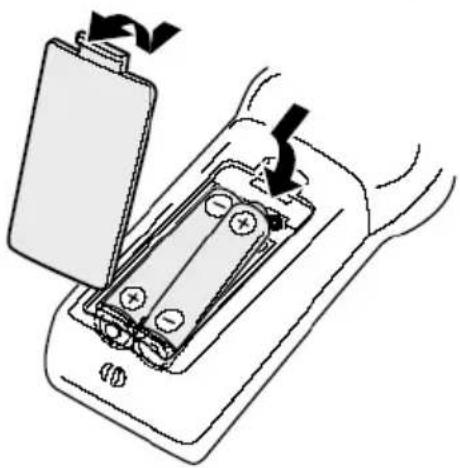

• Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-). Orientieren Sie sich hierzu an den Markierungen auf der Fernbedienung und den Batterien.
• Legen Sie die Batterieklappe wieder auf.
• Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver eine längere Zeit nicht benutzen.

Sicherheitshinweise:

• Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung beschädigen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
  • Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
  • Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.
• Bitte halten Sie Batterien und die Fernbedienung von Kindern fern.

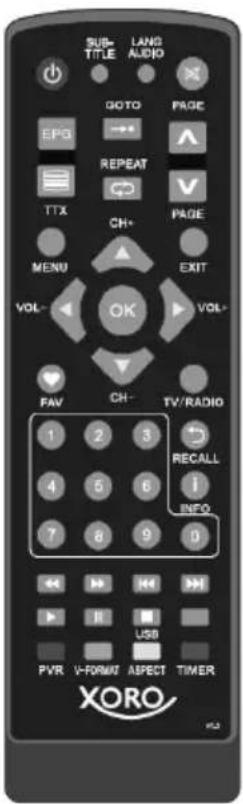

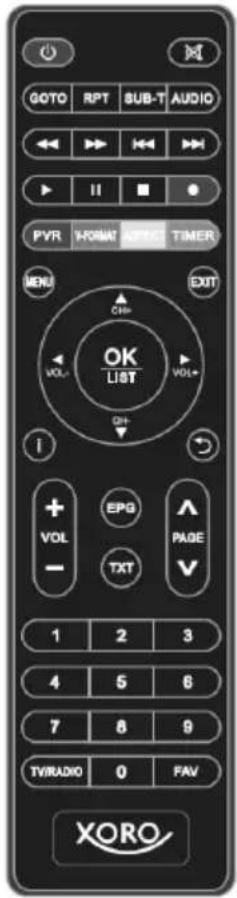

Tastenbeschreibung

GOTO RPT SUB-T AUDIO I II PYR FORMT TIMER MERU EXIT OK LIST VOL VOL+ CH- I + EPG A VOL TEXT PAGE - TXT V 1 2 3 4 5 6 7 8 9 TV/RADIO 0 FAV XORO

SUB-TITLE LANG AUDIO GOTO PAGE EFG REPEAT TTX CH+ PAGE MENU EXIT VOL- OK VOL- FAV CH- TV/RADIO 1 2 3 4 5 6 7 8 9 0 RECALL INFO PVR V-FORMAT ASPECT TIMER XORO

POWER (Gerät ein-/ausschalten)

Mute (Ton stummschalten)

GOTO (Zu einer bestimmten Wiedergabezeit springen, SAT-IP Server ein-/ausschalten)

RPT/REPEAT (Wiederholungsmodus bei Wiedergabe ändern)

SUB-T (Untertitel aufrufen)

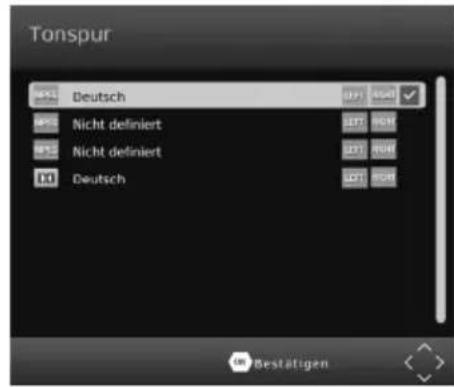

AUDIO (Tonspuren wechseln)

(Bildsuchlauf rückwärts/vorwärts)

▶▶I (Vorherige/nächste Datei)

▶ (Wiedergabe starten/fortsetzen)

II (Wiedergabe pausieren/Timeshift*)

■ (Wiedergabe stoppen/Media Player aufrufen)

● (Aufnahme*)

ROT/PVR (Rote Funktionstaste, Aufnahmeliste anzeigen*)

GRÜN/V-FORMAT (Grüne Funktionstaste, HDMI-Auflösung ändern)

GELB/ASPECT (Gelbe Funktionstaste, Seitenverhältnis ändern)

BLAU/TIMER (Blaue Funktionstaste, Timer-Liste anzeigen)

MENU (Hauptmenü einblenden)

EXIT (Menü verlassen)

▲/▼/◄/►/CH+/CH- (Elemente im Bildschirmmenüs auswählen, Sender umschalten)

OK/LIST (Auswahl bestätigen, Senderliste anzeigen)

i/INFO (Informationen anzeigen)

BACK/RECALL (vorherigen Sender aufrufen, zum übergeordneten Verzeichnis wechseln)

VOL+/VOL- (Lautstärke ändern)

EPG (Elektronischen Programmführer einblenden)

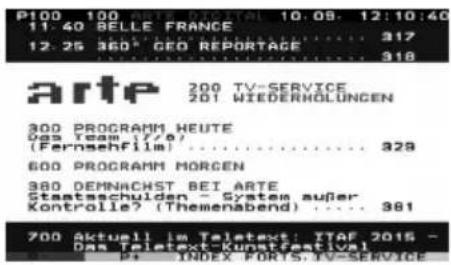

TXT/TTX (Videotext einblenden)

PAGE +/- (Seitenweise durch Listen blättern)

0-9 (Zahleneingabe)

TV/RADIO (Umschalten zwischen TV- und Radiomodus)

FAV (Favoritenlistenauswahl einblenden)

*nur bestimmte Modelle

Hinweis: Die Receiver werden mit einer der beiden abgebildeten Fernbedienungen geliefert.

Anschluss an den Fernseher

Vorbereitung:

• Stellen Sie sicher, dass alle Geräte ausgeschaltet und von dem Stromnetz getrennt sind.
- Lesen Sie die Bedienungsanleitung des Fernsehers und anderer Zubehörgeräte und beachten Sie die Sicherheitshinweise.
• Verbinden Sie das Netzkabel zuletzt mit einer gut zugänglichen Steckdose.

Der Receiver kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCART-Eingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.

HDMI:

Verbinden Sie den HDMI-Anschluss des Receivers mit einem freien HDMI-Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie den HDMI-Eingang aufrufen. Der Fernseher schaltet i.d.r. nicht automatisch auf den HDMI-Eingang um, wenn der Receiver eingeschaltet wird. Für die Verbindung wird ein HDMI Kabel benötigt. Dieses Gehört nicht zum Lieferumfang des Receivers.

SCART:

Verbinden Sie den SCART (TV)-Anschluss des Receivers mit einem freien

SCART-Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.r. automatisch auf den SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht der Fall

sein, lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den SCART-Eingang aufrufen. Für die Verbindung wird ein SCART-Kabel (vollbeschaltet) benötigt. Dieses Gehört nicht zum Lieferumfang des Receivers.

Hinweise:

• Der Receiver ist für den Anschluss an 16:9 Fernseher voreingestellt. Bitte lesen Sie auf Seite 27 nach, wie Sie die Einstellungen für einen 4:3 Fernseher anpassen können. Das Ändern der HDMI Auflösung und der Signalart für den SCART Anschluss wird dort ebenfalls beschrieben.
• Verwenden Sie hochwertige Kabel. Minderwertige HDMI-Kabel (besonders ab Längen über 1,5m) können Bildfehler verursachen oder eine Bildübertragung unmöglich machen. Minderwertige SCART-Kabel mit schlechter Abschirmung können zu "Geisterbildern" oder Störgeräuschen im Ton führen.

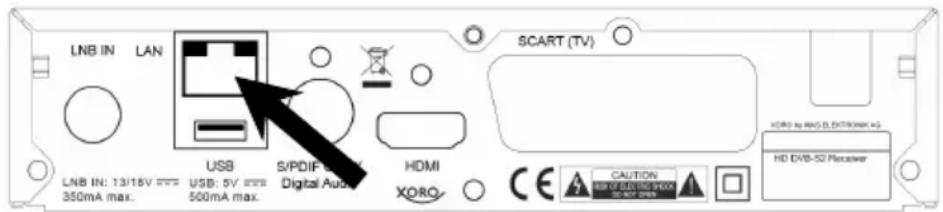

Anschluss an das Netzwerk (LAN/Ethernet)

Verwenden Sie ein hochwertiges Netzwerkkabel, um den Receiver mit Ihrem Internet-Router zu verbinden.

LNB IN LAN USB S/PDIF 350mA max. USB: 5V 350 500mA max. Digital Audio HDMI XORG SCART (TV) HORN by MNO D.DOT/SMK KG HD DV8-52 Receiver CAUTION OR OF DRIPING SHOWN DO NOT OPEN

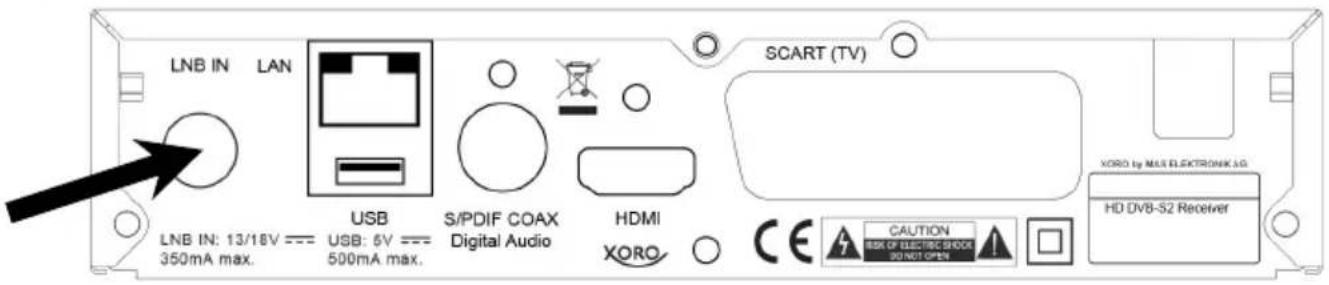

Anschluss an die Satellitenempfangsanlage

LNB IN LAN USB S/PDIF COAX Digital Audio HDMI XORO SCART (TV) LNB IN: 13/18V --- USB: 5V --- 500mA max. 350mA max. CAUTION BEK OF ELECTRIC SHOOT DO NOT OPEN HD DVB-S2 Receiver XORO by MAX ELEKTRONIK AG HD DVB-S2 Receiver

Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des Receivers.

Hinweise:

• Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang.
- Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen.
- Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangstörungen verursachen.

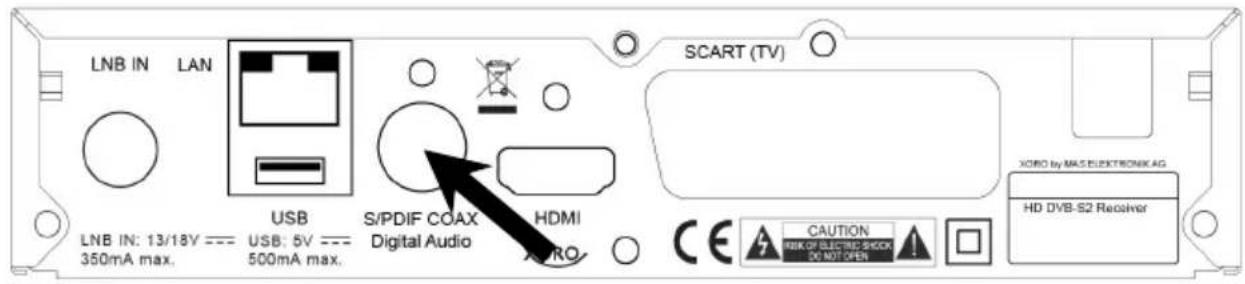

Anschluss an die Hi-Fi Anlage

LNB IN LAN USB S/PDIF COAX Digital Audio HDMI SCART (TV) XORO by MAS ELECTRONIK AG HD DVB-S2 Receiver LNB IN: 13/18V --- USB: 5V --- 500mA max. 350mA max. CAUTION RECK OF ELECTRIC BLOCK DO NOT OPEN

Für die digitale Verbindung zu einem Hi-Fi System benötigen Sie ein koaxiales Kabel für S/PDIF-Signale. Diese Kabel gehört nicht zum Lieferumfang des Receivers. Verbinden Sie den S/PDIF Ausgang mit einem S/PDIF Eingang an Ihrem Hi-Fi System. Schauen Sie in Handbuch des Hi-Fi Systems nach, wie Sie den Audioeingang aufrufen.

Hinweis:

• Der Receiver gibt digitale Signale im PCM- (Stereo) oder AC3-Bitstream Format (Dolby Digital) aus. Sollten Sie keinen Ton über Ihr Hi-Fi System beim Betrachten von Sendungen mit Dolby Digital-Tonspur hören, lesen Sie bitte auf Seite 29 nach, wie Sie das Ausgabeformat für den S/PDIF Ausgang ändern können.
• Der Receiver stellt analogen Stereo-Ton nur an der SCART-Buchse bereit. Im Fachhandel sind passende Adapter (SCART zu Cinch) erhältlich.

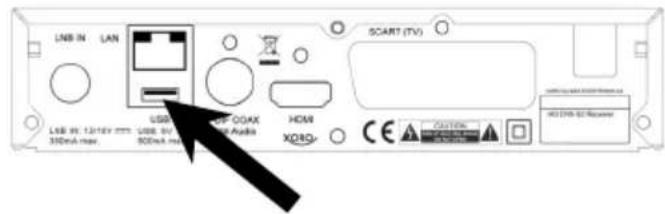

Verbinden von USB-Geräten

XORO 4000 USB-Buchsen:

LNB IN LAN USB IN LNB/4.000 mm USB 6.000 GB/4.000 Audio 350mA max 800mA max SCART (TV) HDMI XDBQ CE CUSTOM HDI219B-52 Receiver

Folgende USB-Geräte werden unterstützt:

• USB-Massenspeichergeräte (Max. Kapazität: 2048GB (2TB)/Dateisysteme: FAT32/NTFS)
• XORO HWL 155N USB-WLAN-Stick

Hinweise:

- Der USB-WLAN-Stick XORO HWL 155N gehört nicht zum Lieferumfang des Receivers und muss separat erworben werden. Lesen Sie auf Seite 30, wie Sie den Receiver für die Verwendung einer WLAN-Verbindung einrichten.

• Die Funktion "Live Stream" (SAT-IP) steht über USB-WLAN nicht zur Verfügung.

- Erstellen Sie eine Datensicherung aller Dateien auf einem USB-Speichergerät, bevor Sie dieses mit dem Receiver verbinden.

- Sollte Ihr USB-Speichergerät nicht mehr erkannt werden, ist evtl. das Dateisystem beschädigt. Überprüfen Sie es bitte mit der Datenträgerdiagnose Ihres Computers oder formatieren Sie es erneut (siehe Seite 34).

- Der Receiver benötigt evtl. einige Zeit, bis USB-Geräte erkannt und betriebsbereit sind. Während dieser Zeit kann der Receiver verzögert auf Eingaben der Fernbedienung reagieren.

- Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechen nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB-Speichergerät nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher.

- Speichergeräte mit Partitionsstil "MBR" bis 2048GB (2TB) werden unterstützt, bei höherer Kapazität kann die Kompatibilität nicht unter allen Umständen garantiert werden.

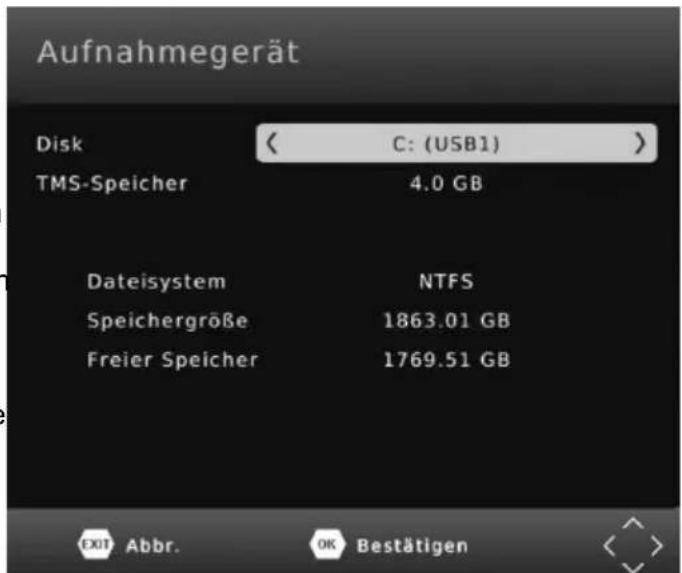

- PVR-Aufnahmen benötigen u.U. viel Speicherplatz. Der Receiver zeichnet Sendungen in der Qualität (Auflösung, Datenrate usw.) auf, in der sie vom Sender übertragen werden. Daher kann nicht genau vorhergesagt werden, wie viel Speicherplatz eine Aufnahme belegt. Eine HD-Aufnahme in hoher Qualität und mit mehreren Tonspuren (planen Sie hierfür ca. 5GB pro Stunde ein) belegt deutlich mehr Platz als eine Übertragung in Standardqualität mit geringer Datenrate.

- Für USB-Aufnahme und Timeshift ist ein entsprechend schnelles Speichergerät erforderlich. Ist das Speichergerät zu langsam, kommt es zu Bildstörungen und abgebrochenen Aufnahmen. Besonders ältere USB-Sticks oder Sticks, mit kleiner Kapazität (<16GB), sind für PVR-Aufnahmen (besonders in HD) häufig ungeeignet. Festplatten haben ein besseres Preis-/Leistungsverhältnis. Selbst ältere Festplatten bieten meistens mehr als genug Schreib-/Lesegeschwindigkeit.

- USB 3.0-Geräte und die dazugehörigen Kabel haben zusätzliche Kontakte zur schnellen Datenübertragung in den Steckern. Diese Kontakte werden nicht verbunden, wenn diese Geräte mit USB 2.0 Host-Controllern verbunden werden. So wird die Abwärtskompatibilität zu USB 2.0 Host-Controllern sichergestellt. Der Receiver verfügt über einen USB 2.0 Host-Controller, daher wird max. USB 2.0-Geschwindigkeit erreicht.

- Falls Sie zwei USB-Speichergeräte gleichzeitig an den Receiver anschließen, wird das zuerst angeschlossene Gerät zu "USB1", das zweite Geräte zu "USB2". Die Nummerierung der Geräte ist also von der Anschlussreihenfolge und nicht von der verwendeten USB-Buchse abhängig. Nach einem Neustart des Receivers kann sich die Nummerierung der Geräte ändern. Wir empfehlen daher, für Timer-Aufnahmen nur ein USB-Speichergerät anzuschließen. Bitte beachten Sie auch Seite 33 (Aufnahmegerät) und Seite 22 (Media Player).

Installation

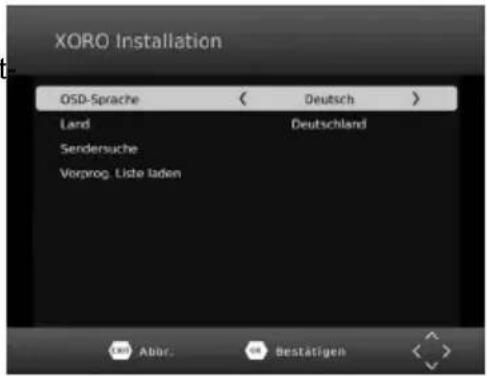

Bei der ersten Inbetriebnahme des Receivers erscheint auf dem TV-Bildschirm das XORO-Installationsmenü*. Dieses Menü ent hält folgende Optionen:

XORO Installation OSD-Sprache < Deutsch > Land Deutschland Sendersuche Vorprog. Liste laden Abür. Bestätigen

1. OSD-Sprache
2. Land
3. Sendersuche
4. Vorprog. Liste laden

Mit den Pfeiltasten ▲/▼ können Sie zwischen den vier Menüpunkten wechseln. Wenn der Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten ◀/► anpassen.

OSD Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Land

Wählen Sie aus, in welchem Land Sie den Receiver betreiben.

Sendersuche

Kunden, auf die folgendes zutrifft, können über das Menu "Sendersuche/Satelliteneinstellung" auf erweiterte Einstellungen zugreifen und ein Suchlauf durchführen:

• Kunden mit drehbaren Satellitenantennen (Motor)
• Kunden mit mehreren Satellitenantennen oder LNB (DiSEqC)
• Kunden mit vom Standard abweichenden Empfangskomponenten

Die meisten Kunden können an dieser Stelle die Installation mit der Auswahl "Vorprog. Liste laden" abschließen.

Vorprog. Liste laden (Vorprogrammierte Liste laden) - Empfohlen

In der Software des Receivers ist ab Werk eine Senderliste für den Satelliten ASTRA 19.2° hinterlegt. In dieser Liste sind die deutschen Fernsehsender auf den vorderen Programmnummern abgelegt. In den meisten Fällen ist die Installation des Receivers mit dem Laden der Senderliste abgeschlossen. Verfügen Sie über eine "Unicable"-Empfangsanlage, müssen Sie nach dem Laden der vorprogrammierten Liste noch die Unicable-Einstellungen vornehmen. Beachten Sie dazu die folgenden Seiten.

Passen Sie ggf. OSD Sprache und Land an und entscheiden Sie sich, ob Sie die vorprogrammierte Senderliste nutzen wollen. Drücken Sie die Taste OK, um Ihre Auswahl zu bestätigen.

• Haben Sie sich entschieden, die vorprogrammierte Liste zu verwenden, erscheint jetzt der erste Fernsehsender auf Ihrem Bildschirm. Sollten Sie nach dem Laden der hinterlegten Senderliste keine Fernsehsender sehen können, überprüfen Sie bitte die Verkabelung, Ihre Antenneneinstellungen und/oder führen Sie einen Sendersuchlauf durch.
• Haben Sie sich entschieden, die vorprogrammierte Liste nicht zu verwenden, erscheint das Menü "Antenne und Suchlauf" auf dem Bildschirm.

*Sollte das Gerät nach dem ersten Einschalten nicht das Menü "XORO Installation" anzeigen, lesen Sie bitte auf Seite 30 nach, wie Sie das Gerät wieder in den Auslieferzustand zurückversetzen.

Antenne und Suchlauf - Vorbereitung

Vorbereitung:

Um einen Sendersuchlauf erfolgreich durchführen zu können, müssen Ihnen einige Informationen zu Ihrer Empfangsanlage bekannt sein:

• Auf welchen Satelliten ist ihre Antenne ausgerichtet?
• Verfügen Sie über mehrere Antennen oder eine Antenne mit mehreren LNB müssen Sie wissen, welche Art von Umschalter (Toneburst oder DiSEqC) Sie verwenden und an welchem Anschluss welche Antenne/LNB angeschlossen ist.
• Bei einer UniCable/SCR EN50494 Empfangsanlage müssen Sie wissen, welches Benutzerband verfügbar ist und welche Bandfrequenz diesem zugeordnet ist.

Fragen Sie beim Installateur Ihrer Antennenanlage nach, falls Ihnen einige Parameter nicht bekannt sein sollten. Sollten Sie zur Miete wohnen, fragen Sie bitte Ihren Vermieter.

Beispiel:

Die meisten Satellitenantennen in Deutschland sind auf den Satelliten ASTRA 19.2° ausgerichtet und verfügen über ein "Universal"- oder "Digital"- LNB. In diesen Fällen empfehlen wir, die vorprogrammierte Senderliste zu nutzen.

Möchten Sie die vorprogrammierte Senderliste nicht verwenden, sind die üblichen Einstellungen für ASTRA 19.2° Empfangsanlagen folgende:

Satellit: 019.2E Ku ASTRA1

LNB-Type: 09750/10600

LNB Spannung: 13/18V

22KHz: A u t o Toneburst: K e i n

DiSEqC 1.0/11: Kein

Motor: Kein

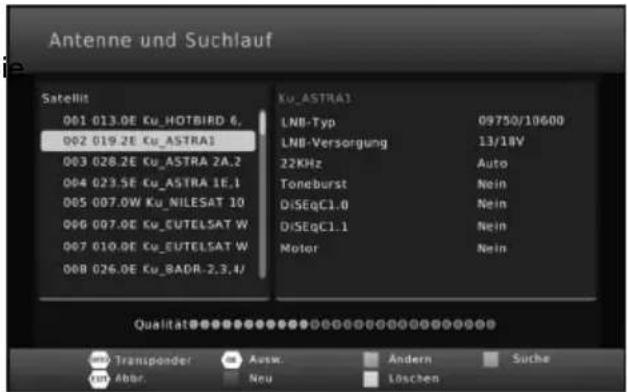

Antenne und Suchlauf - Vorgehensweise

Auf der linken Seite des Bildschirmmenüs sehen Sie eine Liste von Satelliten, für die der Receiver vorbereitet ist.

Auf der rechten Seite sehen Sie die Einstellungen für den Satelliten, den Sie auf der linken Seite ausgewählt haben.

Antenne und Suchlauf Satellit 001 013.0E Ku_HOTBIRD 6, 002 019.2E Ku_ASTRA1 003 028.2E Ku_ASTRA 2A.2 004 023.5E Ku_ASTRA 1E.1 005 007.0W Ku_NILESAT 10 006 007.0E Ku_EUTELSAT W 007 010.0E Ku_EUTELSAT W 008 026.0E Ku_BADR-2,3,4/ Ku_ASTRA1 LNB-Typ 09750/10600 LNB-Versorgung 13/18V 22KHz Auto Toneburst Nein DiSEqC1.0 Nein DiSEqC1.1 Nein Motor Nein Qualitat.......... Transgender Ausw. Abor.Neu Andern Suche Löschen

Antenne und Suchlauf - Vorgehensweise

• Wählen Sie mit den Tasten ▲/▼ den ersten Satelliten aus, den Sie einrichten wollen.
• Drücken Sie die Taste OK. Ein Haken erscheint vor dem gewählten Satelliten. Der Haken bewirkt, dass der Satellit beim folgenden Sendersuchlauf berücksichtigt wird.
• Drücken Sie die Pfeiltaste ▶, um auf die rechte Seite zu wechseln.
• Mit den Tasten ▲/▼ wählen Sie die unterschiedlichen Einstellungen aus, mit den Tasten ◀/▶ ändern Sie diese.
• Haben Sie alle Einstellungen für den Satelliten angepasst, drücken Sie die Taste MENU, um wieder auf die linke Seite zu wechseln.
• Können Sie mit ihrer Empfangsanlage mehrere Satelliten empfangen, wählen Sie jetzt mit den Tasten ▲/▼ einen weiteren Satelliten aus, drücken Sie auch für diesen die Taste OK und nehmen Sie anschließend die Einstellungen auf der rechten Seite vor.
• Wiederholen Sie die Schritte für alle Satelliten, die Sie mit Ihrer Antennenanlage empfangen können.

Hinweise:

• Im unteren Teil des Menüs wird, nachdem die Einstellungen für den gewählten Satelliten korrekt ausgeführt wurden, der ungefähre Werte für die Signalqualität angezeigt.
• Sollte ein Satellit in der Liste fehlen, können Sie diesen durch Drücken der ROTEN Taste hinzufügen. Ein Fenster öffnet sich, tragen Sie die Werte für den Längengrad, Ost/West und das Band ein. Geben Sie dem neuen Satelliten einen Namen. Wenn Sie einen neuen Satelliten hinzufügen, muss beim folgenden Sendersuchlauf der Suchmodus "Blinde Suche" verwendet werden. Wenn Sie einen Satelliten der Liste hinzufügen, wird ggf. trotz korrekter Einstellungen keine Signalqualität angezeigt. Diese Anzeige ist nur für Satelliten verfügbar, für die eine Transponderliste hinterlegt wurde.

Neu
Nr.	059
Satellitenname	NewSat2
Längengradausrichtung	Ost
Längengrad	019.3
Band	Ku

- Mit der Taste GOTO zeigen Sie die für den gewählten Satelliten hinterlegten Transponder an. Mit dem ROTEN Taste können Sie neue Transponder hinzufügen. Mit der OK Taste werden ausgewählte Transponder für einen Suchlauf markiert.

Antenne und Suchlauf - Erklärung der Parameter

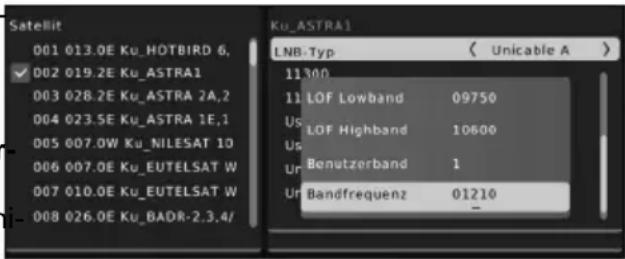

LNB Typ

Wählen Sie aus, welche Oszillatorfrequenz ihr LNB verwendet. Den korrekten Wert entnehmen Sie bitte dem Handbuch Ihres LNB. (Standard: 09750/10600)

Sollten Sie über eine Unicable/SCR EN50494 Empfangsanlage verfügen, wählen Sie bitte den LNB Typ Unicable (A oder B, bei einer Unicable-Anlage für den Empfang eines Satelliten ist A in der Regel die richtige Wahl). Wählen Sie jetzt ein freies Benutzer band und die dazugehörige Bandfrequenz aus. Details entnehmen Sie bitte der Anleitung zu Ihrer Un cable-Empfangsanlage. Fragen Sie Ihren Vermieter nach dem freien Benutzerband, wenn der Anschlus

Satellit 001 013.0E Ku_HOTBIRD 6, ✓ 002 019.2E Ku_ASTRA1 003 028.2E Ku_ASTRA 2A,2 004 023.5E Ku_ASTRA 1E,1 005 007.0W Ku_NILESAT 10 006 007.0E Ku_EUTELSAT W 007 010.0E Ku_EUTELSAT W 008 026.0E Ku_BADR-2.3,4/ Ku_ASTRA) LNB-Typ < Unicable A > 11300 11 LOF Lowband 09750 Us LOF Highband 10600 Us Ur Benutzerband 1 Ur Bandfrequenz 01210 _

in einer Mietwohnung zur Verfügung gestellt wird. Die Einstellungen "LOF Lowband" und "LOW Highband" müssen nur sehr selten geändert werden und sollten stets auf 09750 und 10600 belassen werden.

LNB Versorgung

Die Einstellung bestimmt, mit welcher Spannung die Antennenanlage versorgt wird. Die Höhe der Spannung bestimmt zudem, ob horizontal oder vertikal polarisierte Transponder empfangen werden. Diese Einstellung muss nur in sehr seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu, dass Sender fehlen oder gar kein Empfang möglich ist. (Standard: 13/18V)

22KHz

Über das Zuschalten eines 22KHz-Signals kann der Receiver das LNB für den Empfang eines anderen Frequenzbandes umschalten. Diese Einstellung muss nur in sehr seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu, dass Sender fehlen oder gar kein Empfang möglich ist. (Standard: Auto)

Toneburst

Toneburst-Umschalter haben zwei Eingänge und ermöglichen es so, zwei Antennen oder LNB mit dem Receiver zu verbinden. Verfügen Sie über einen solchen Umschalter, müssen Sie wählen, an welchem der beiden Anschlüsse (A oder B) der auf der linken Seite ausgewählte Satellit angeschlossen ist.

DiSEqC

DiSEqC-Umschalter haben zwei bis 16 Eingänge und ermöglichen es so, mehrere Antennen oder LNB mit dem Receiver zu verbinden. Verfügen Sie über einen solchen Umschalter, müssen Sie wählen, an welchem der Anschlüsse der auf der linken Seite ausgewählte Satellit angeschlossen ist. Bitte sehen Sie im Handbuch ihres Umschalters nach, welche Version (1.0, 1.1) unterstützt wird.

Motor

Drehbare Antennenanlagen erfordern eine erweiterte Konfiguration. Wir empfehlen, diese von Fachbetrieben durchführen zu lassen. Nehmen Sie die Einstellung entsprechend Ihrer Antennenanlage vor. Mit der ROTEN bzw. GRÜNEN Taste öffnen Sie die Menüs für die weiteren Einstellungen.

Nachdem Sie alle Einstellungen für alle empfangbaren Satelliten vorgenommen haben, drücken Sie die BLAUE Taste, um das Menü für den Sendersuchlauf zu öffnen.

Sendersuche

Nach dem Drücken der BLAUEN Taste im Menü "Antenne und Suchlauf" erscheint das Fernster "Sendersuche".

In diesem Fenster können Sie drei Einstellungen verändern, die das Suchergebnis beeinflussen:

Suchmodus:

• Standard: Der Receiver verwendet in der Firmware hinterlegte Listen, um Sender zu finden. Dieser Suchvorgang ist schnell, Sender auf zukünftig neuen Transpondern werden aber nicht gefunden.
• Blinde Suche: Der Receiver sucht jede mögliche Frequenz nach Sendern ab. Dieser Vorgang dauert etwas länger, jedoch werden auch Sender auf Transpondern gefunden, die dem Receiver noch nicht bekannt sind.
• Netzwerk: Der Receiver verwendet in der Firmware hinterlegte listen, um Sender zu finden. Die Netzwerksuche kann durch Analyse von Daten aus bekannten Transponder die Frequenz neuer Transponder ermitteln. Der Suchvorgang ist schneller als "Blinde Suche", jedoch kann es auch hier noch zu fehlenden Sendern kommen.

Bitte nutzen Sie "Blinde Suche", die Suche dauert zwar etwas länger, das Ergebnis ist jedoch eine vollständige Senderliste.

Haben Sie im Menu "Antenne und Suchlauf" einen neuen Satelliten erstellt, müssen Sie den Suchmodus "Blinde Suche" verwenden, da für nachträglich hinzugefügte Satelliten noch keine Transponderliste vorhanden ist. Bei UniCable/Einkabelanlagen steht "Blinde Suche" nicht zur Verfügung.

Sender:

• Alle: Während der Sendersuche werden freie (unverschlüsselte) und Bezahlsender (verschlüsselt, Pay-TV) zur Senderliste hinzugefügt
• Nur Unverschl.: Der Suchlauf speichert nur unverschlüsselte Sender ab.

Der Receiver kann keine Pay-TV-Sender entschlüsseln. Wählen Sie "Nur Unverschl." aus. Sie erhalten eine kürzere Senderliste und sparen Zeit beim Sortieren der Sender.

Sendertyp:

• Alle: Der Suchlauf speichert Fernseh- und Radiosender
• Fernsehs.: Der Suchlauf speichert nur Fernsehsender
  • Radio: Der Suchlauf speichert nur Radiosender

Drücken Sie die Taste OK, der Suchlauf beginnt.

Der Receiver wechselt zum ersten gefundenen Sender, wenn die Sendersuche abgeschlossen ist.

Wichtige Tasten und deren Funktionen

Senderwechsel

Mit den Tasten CH▲/CH▼ können Sie den Sender wechseln. Über die Tasten 0-9 können Sie die Sendernummer auch direkt eingeben.

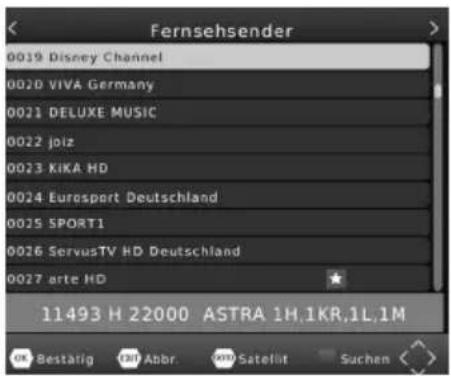

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK Taste auf.

▲/▼ Sender auswählen

OK Aufrufen des ausgewählten Senders

PAGE Seitenweise durch die Liste blättern

TV/Radio Zwischen Radio- und Fernsehsenderliste wechseln.

ROTE Taste Sender nach Sendernamen suchen

GOTO Sender nur für bestimmte Satelliten oder alle Sender auflisten

EXIT Senderliste ausblenden

Fernsehsender 0019 Disney Channel 0020 VIVA Germany 0021 DELUXE MUSIC 0022 joiz 0023 KIKA HD 0024 Eurosport Deutschland 0025 SPORT1 0026 ServusTV HD Deutschland 0027 arte HD 11493 H 22000 ASTRA 1H.1KR.1L.1M OK Bestätig OK Abbr OK Satellite Suchen

TV/Radio

Wenn Sie zwischen dem Fernseh- und Radiosendern wechseln möchten, dann drücken Sie die TV/RADIO Taste.

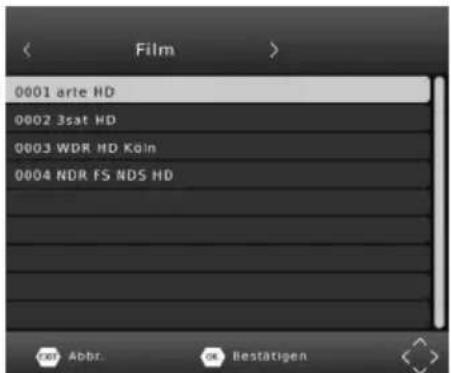

Favoriten

Haben Sie Favoritenlisten angelegt (siehe Seite 26), können Sie mit der FAV Taste auf die Favoritenlisten zugreifen

◀/▶ Favoritenliste auswählen

▲/▼ Sender auswählen

OK Aufrufen des ausgewählten Senders

EXIT Favoritenliste ausblenden

Film 0001 arte HD 0002 3sat HD 0003 WDR HD Köln 0004 NDR FS NDS HD Abbr. Bestätigen

Untertitel

Wenn Sie Untertitel anzeigen wollen, drücken Sie die SUB-T/SUB-TITLE Taste.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Untertitelsprache aus. Bestätigen Sie Ihre Auswahl mit OK. Überträgt ein Fernsehsender keine Untertitel, wird nur die Auswahlmöglichkeit "aus" angezeigt.

Verlassen Sie das "Untertitelsprache"-Menü mit der Taste EXIT.

Untertitelsprache aus Deutsch Bestätigen

Wichtige Tasten und deren Funktionen

Tonspur/Sprache wählen

Einige Fernsehsender übertragen mehrere Tonspuren. Mit der AU-DIO Taste blenden Sie das Menü zum Wechsel der Tonspur ein.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Sprache bzw. das Audioformat aus. Bestätigen Sie Ihre Auswahl mit OK.

Verlassen Sie das "Tonspur"-Menü mit der Taste EXIT.

Videotext

Den Videotext aktivieren Sie über die TTX/TXT Taste. Nutzen Sie die Zifferntasten 0-9 zur Eingabe der gewünschten Videotextseite.

Verlassen Sie den Videotext mit der Taste EXIT.

Tonspur Nicht Deutsch Nicht definiert Nicht definiert Deutsch Bestätigen

P100 100 11:40 BELLE FRANCE 12:25 360 GEO REPORTAGE 317 318 arte 200 TV-SERVICE 201 WIEDERHÖLÜNCEN 300 PROGRAMM HEUTE Das Team (7.6) (FernsehFilm) .... 328 600 PROGRAMM MORGEN 380 DEMNACHST BET ARTE Staatsschulden - System außer Kontrolle? (Themenabend) .... 381 700 Aktuell im Teletext: ITAF 2015 - Das Teletext-Kunstfestivals P+ INDEX FORTS,TV-SERVICE

Stummschaltung/Ton aus

Drücken Sie die MUTE Taste auf der Fernbedienung, um den Ton auszuschalten. Drücken Sie die MUTE Taste erneut, um den Ton wieder anzuschalten.

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke.

Wenn Sie Dolby Digital oder andere Raumklangformate über den S/PDIF bzw. HDMI-Ausgang als Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung.

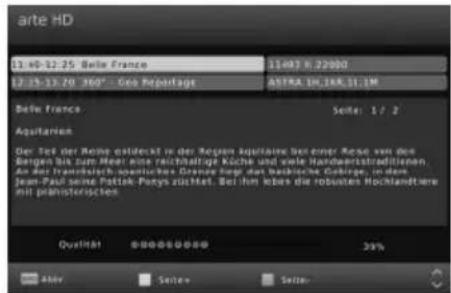

Informationen

Drücken Sie die Taste i/INFO mehrfach, um unterschiedliche Informationen zum aktuellen Programm anzuzeigen.

Während laufender PVR-Aufnahmen können Sie durch mehrfaches drücken der Taste i/INFO u.a. Informationen zum freien Speicherplatz auf dem angeschlossenen USB-Gerät anzeigen.

arte HD 13.40-12:25 Belle France 11.0978.22000 12.15-13:20 360° Gas Reportage ASTRA 10.12K, 21.1M Belle France Seite: 1 / 2 Aquitarien Der Zeit der Rechte entdeckt in der Region Aquitaire bei einer Kunde von das Bungen bis zum Heier eine reichhaltigt Koch und sowie Handelsstraditionen. An der transdatlich sportischen Grenze farge, das basliche Gebirge, in dem Jean-Paul-Some Pottak-Portys zuchtet. Bei ihm lobes die robustes Hochlandbare mit planistischen Qualität: 000000000 30% Alley Seite Suite:

Seitenverhältnis (ASPECT)

Während des Fernsehens haben Sie die Möglichkeit, das Seitenverhältnis zu ändern, ohne das Menü aufzurufen. Drücken Sie dazu die ASPECT (GELB) Taste, das Seitenverhältnis ändert mit jedem Tastendruck (siehe auch Seite 27).

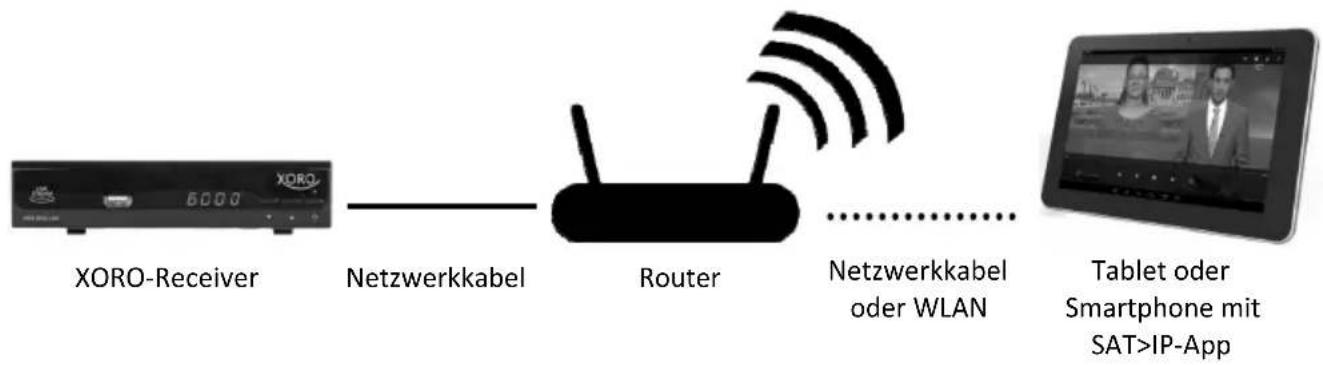

GOTO (SAT-IP)

Mit der Taste GOTO können Sie während des Fernsehens die Live-Stream-Funktion (siehe Seite 31) des Receivers ein- und ausschalten.

Wichtige Tasten und deren Funktionen

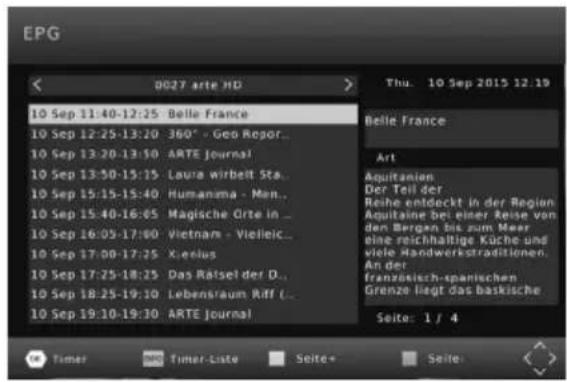

Elektronischer Programmführer

Drücken Sie die EPG Taste, der elektronische Programmführer wird angezeigt.

OK Timer für gewählte Sendung programmieren

i Zeigt die Timer-Liste an

▲/▼ Sendung auswählen

◀/▶ Sender umschalten

EXIT EPG ausblenden

EPG 027 arte HD Thu. 10 Sep 2015 12:19 10 Sep 11:40-12:25 Belle France 10 Sep 12:25-13:20 360° - Geo Regor... 10 Sep 13:20-13:50 ARTE Journal 10 Sep 13:50-15:15 Laura wirbelt Sta... 10 Sep 15:15-15:40 Humanima - Man... 10 Sep 15:40-16:05 Magische Orte in ... 10 Sep 16:05-17:00 Vietnam - Vielleic... 10 Sep 17:00-17:25 Xieusius 10 Sep 17:25-18:25 Das Rätsel der D... 10 Sep 18:25-19:10 Lebensraum Riff (... 10 Sep 19:10-19:30 ARTE Journal Belle France Art Aquitanian Der Teil der Reihe entdeckt in der Region Aquitaine bei einer Reise von den Bergen bis zum Meer eine reichhaltige Küche und viele Handwerkstraditionen. An der französisch-epanischen Grenze liegt das baskische Seite: 1 / 4 Timer Timer-Liste Seite+ Seite

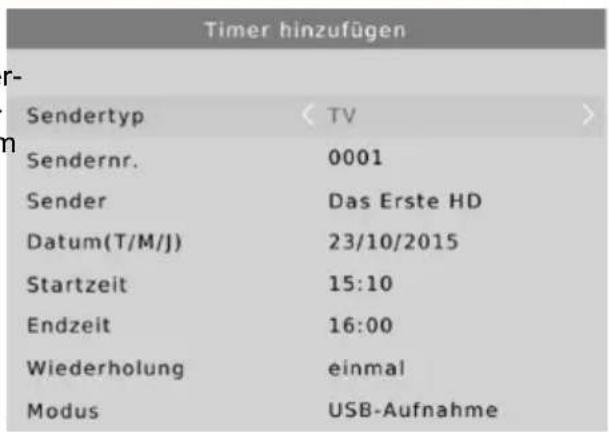

Timerprogrammierung

Wenn Sie in der EPG-Anzeige die OK Taste nach Auswahl einer Sendung drücken, wird diese in die Timerprogrammierung übernommen. Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem EPG übernommen.

Weitere Einstellungen sind "Wiederholung" und "Modus". Die Option Wiederholung definiert, ob ein Timer einmalig oder regelmäßig ausgeführt werden soll. Die Option "Modus" muss für eine USB-Aufnahme* auf USB-Aufnahme* belassen werden. Zum Speichern drücken Sie die Taste OK. Der programmierte Timer erscheint in der Timer-Liste.

Mit der EXIT Taste können Sie die einzelnen Fenste wieder schließen.

Hinweise:

• Einstellung Modus: Wählen Sie USB-Aufnahme*, wenn eine Aufnahme auf einem USB-Gerät erfolgen soll. Wählen Sie Senderwechsel, wenn sich der Receiver zur eingestellten Startzeit einschalten bzw. umschalten soll, ohne eine USB-Aufnahme* durchzuführen.

- Sie können die Timer-Liste während des Fernsehens durch Drücken der BLAUEN Taste aufrufen.

- Innerhalb der Timer-Liste können Sie mit der ROTEN Taste einen neuen Timer hinzufügen, mit der GRÜNEN Taste einen ausgewählten Timer ändern und mit der BLAUEN Taste einen gewählten Timer löschen.

Timer hinzufügen Sendertyp < TV > Sendernr. 0001 Sender Das Erste HD Datum(T/M/J) 23/10/2015 Startzeit 15:10 Endzeit 16:00 Wiederholung einmal Modus USB-Aufnahme

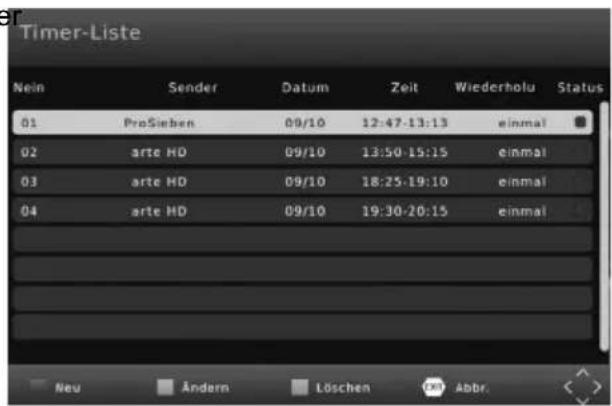

Timer-Liste Nein Sender Datum Zeit Wiederholu Status 01 ProSieben 09/10 12:47-13:13 einmal 02 arte HD 09/10 13:50-15:15 einmal 03 arte HD 09/10 18:25-19:10 einmal 04 arte HD 09/10 19:30-20:15 einmal Neu Ändern Löschen Abbr.

*nur bestimmte Modelle

Sofortaufnahme, Timeshift und Aufnahmeliste

Aufnahme

Wenn Sie das aktuelle Programm aufnehmen möchten, schließen zuerst einen USB-Speicher an einem der USB-Anschlüsse an (bitte beachten Sie alle Hinweise auf Seite 12) und drücken Sie dann die • Taste. Durch erneutes Drücken der • Taste können Sie eine Zeit vorgeben, nach der die Aufnahme automatisch beendet werden soll. Mit der Taste ▶ können Sie die laufende Aufnahme von Anfang an wiedergeben. Manuell beenden können Sie die Aufnahme durch das Drücken der ■ Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Hinweis: Der Receiver verfügt nur über ein Empfangsteil (Tuner). Daher kann während der Aufnahme nicht beliebig auf andere Sender umgeschaltet werden. Möchten Sie während der Aufnahme umschalten, benötigen Sie einen XORO-Receiver mit TWIN-Tuner (zwei Empfangsteile) und eine entsprechend ausgebaute Empfangsanlage.

Timeshift (Zeitversetztes Fernsehen)

Wenn Sie die Timeshift-Funktion verwenden möchten, schließen Sie zuerst einen USB-Speicher am USB-Anschluss an und drücken Sie dann die ||-Taste. Bild und Ton werden angehalten, der Receiver beginnt, das Fernsehprogramm auf dem USB-Gerät zwischenzuspeichern. Mit der Taste ▶ können Sie das Fernsehprogramm lückenlos fortsetzen. Mit den Tasten für den Bildsuchlauf (◀◀▶) können Sie innerhalb der zwischengespeicherten Daten vor- und zurückspulen. Die STOP-Taste (■) beendet die Timeshift-Funktion.

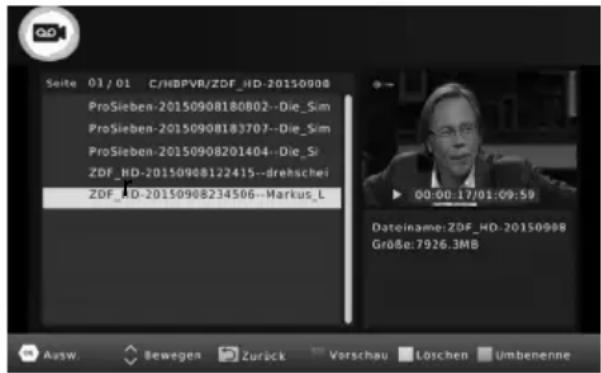

Aufnahmeliste

Die aufgenommenen Sendungen können Sie über die PVR (ROT) Taste direkt erreichen. Alle bisherigen Aufnahmen werden dort angezeigt.

▲/▼ Aufnahme auswählen OK Startet die Wiedergabe im Vorschau- f e n s t

ROT Wechsel zwischen Vorschau- und Vollbildanzeige

GRÜN Aufnahme umbenennen

GELB Aufnahme für das Löschen markieren

Seite 01/01 C/HBPVR/ZDF_HD-20150908 ProSieben-20150908180802--Die_Sim ProSieben-20150908183707--Die_Sim ProSieben-20150908201404--Die_Si ZDF_HD-20150908122415--drehschei ZDF_HD-20150908234506--Markus_L Dateiname: ZDF_HD-20150908 Größe: 7926.3MB

Wiedergabe

▶▶ Schneller Vorlauf ◀◀ Schneller Rücklauf

|| Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort EXIT/STOP Beenden der Wiedergabe

Datei umbenennen

Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie umbenennen möchten. Drücken Sie die GRÜNE Taste, auf dem Bildschirm erscheint eine Tastatur. Wählen Sie mit Hilfe der Navigationstasten ◀/►/▲/▼ die einzelnen Buchstaben des neuen Dateinamens und bestätigen jeden Buchstaben mit der OK Taste. Ist der neue Name fertig, dann navigieren Sie zu dem "OK"-Feld und drücken Sie die OK Taste.

Aufnahme löschen

Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie löschen möchten. Drücken Sie die GELBE Taste. Die ausgewählte Datei wird mit einem „Häkchen“ markiert. Drücken Sie die OK Taste und bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Wenn Sie Bilder, Musik oder Filme von USB-Massenspeichergeräten abspielen möchten, rufen Sie dazu den USB-Media-Player des Gerätes auf. Schließen Sie zuerst den USB-Speicher an und drücken Sie die MENU Taste.

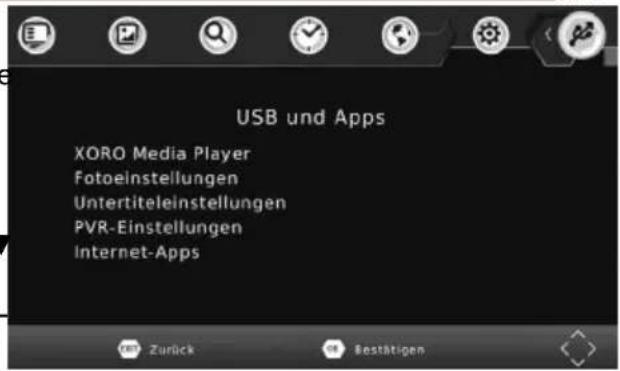

Drücken Sie so oft die ◀/▶ Tasten, bis das Menü "USB und Apps" angezeigt wird. Drücken Sie die ▼ Taste bis die Option "XORO Media Player" hervorgehoben wird. Bestätigen Sie mit der OK Taste die Auswahl.

Hinweis: Der Media Player kann während des Fernsehens auch durch das Drücken der Taste ■ aufgerufen werden.

Haben Sie mehrere USB-Speichergeräte mit dem Receiver verbunden, wählen (◄/►/OK) Sie bitte zunächst aus, von welchem Gerät (1 oder 2, siehe auch Seite 12) die Dateien abgespielt werden sollen.

Der Media Player erlaubt die Wiedergabe folgender Dateitypen:

• Musik
• Foto
• Film
  • PVR (siehe Seite 21, nur bestimmte Modelle)

Wechseln Sie zwischen den Option mit den Tasten ◀/▶, bestätigen Sie Ihre Auswahl mit der OK Taste. Nach erfolgreichem Auslesen des USB-Speichers werden im Dateibrowser Ordner und erkannte Dateien angezeigt. Wählen Sie mit den ▲/▼ Tasten den er sprechenden Ordner aus und öffnen Sie diesen mit der OK Taste. Folgende Tasten stehen im Media-Player Modus zur Verfügung:

Dateibrowser

▲/▼

OK

PLAY (▶)

BLAU

RECALL

Ordner

EXIT

Datei/Ordner auswählen

Datei/Ordner öffnen/wiedergeben

Diashow starten (nur bei Bilddateien)

Ansicht ändern (nur bei Bilddateien)

Navigation zu dem übergeordneten

Zurück zum Auswahlbildschirm

USB und Apps XORO Media Player Fotoeinstellungen Untertiteleinstellungen PVR-Einstellungen Internet-Apps

1 2

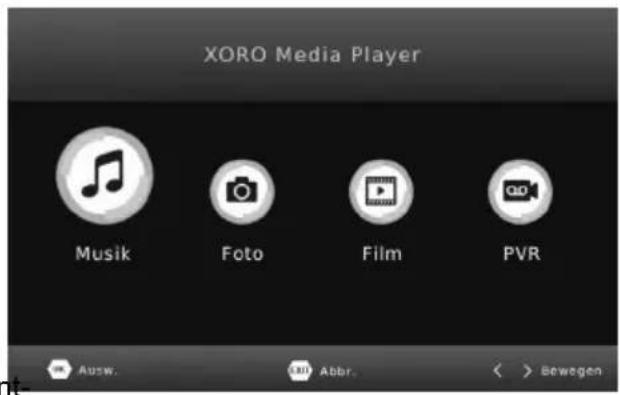

XORO Media Player Musik Foto Film PVR Ausw. Abbr. Bewegen

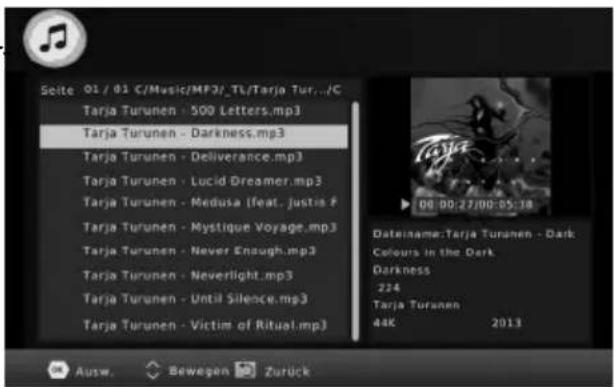

Seite 01 / 01 C/Music/MP3/. TL/Tarja Tur.../C Tarja Turunen - 500 Letters.mp3 Tarja Turunen - Darkness.mp3 Tarja Turunen - Deliverance.mp3 Tarja Turunen - Lucid Dreamer.mp3 Tarja Turunen - Medusa (feat. justia ? Tarja Turunen - Mystique Voyage.mp3 Tarja Turunen - Never Enough.mp3 Tarja Turunen - Neverlight.mp3 Tarja Turunen - Until Sileoce.mp3 Tarja Turunen - Victim of Ritual.mp3 Dateiname: Tarja Turunen - Dark Colours in the Dark. Darkness 224 Tarja Turunen 44K 2011 Ausw. Bewegen Zurück

Wiedergabe - allgemein

▶▶|

| ◀ ◀

|| / PAUSE

STOP

GOTO

RPT/REPEAT

i/INFO

Nächste Datei wiedergeben

Vorherige Datei wiedergeben

Wiedergabe pausieren

Wiedergabe beenden

Zu einer bestimmten Wiedergabeposition springen (nicht bei Bildwiedergabe)

Dateiwiederholung/Zufallswiedergabe

Dateiinformationen anzeigen (nicht bei Musikwiedergabe)

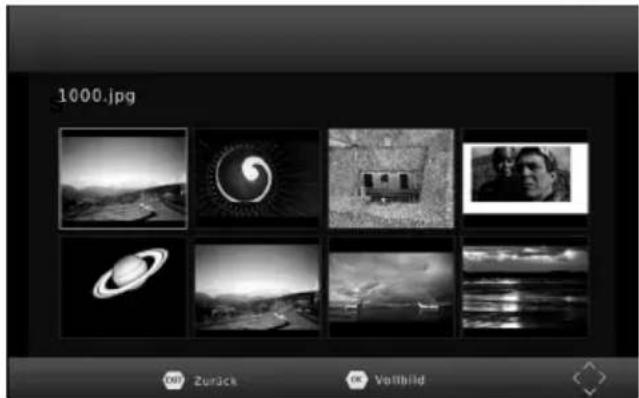

Wiedergabe - Foto

ROT Vergrößern bzw. verkleinern des

B i l d e

GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn

GELB Rotation des Bild um 90° im Uhrzeigersinn

AUDIO Tonspuren wechseln (nur bei bestimmten Videodateien)

SUB-TITLE Untertitel anzeigen (nur bei bestimmten Videodateien)

ROT Umschalten zwischen Vollbild- und Vorschauansicht

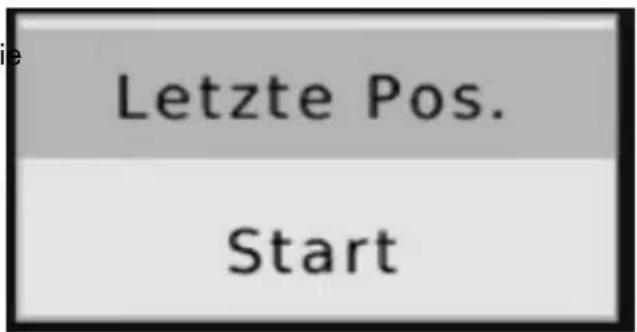

Wiedergabe fortsetzen

Für einige Dateiformate kann der Receiver die Position speichern, an der Sie beim letzten Abspielen die Wiedergabe gestoppt haben.

Konnte der Receiver die letzte Wiedergabeposition speichern, blendet er beim erneuten Starten der Wiedergabe am oberen Bildschirmrand die Auswahl Letzte Pos./Start ein.

• Letzte Pos.: Die Wiedergabe an der gespeicherten Position fortsetzen.
• Start: Fortsetzen der Wiedergabe abbrechen und Datei von Anfang an wiedergeben.

Letzte Pos. Start

Die Auswahl zwischen den Optionen erfolgt mit den Taste ▲/▼, bestätigen Sie Ihre Auswahl mit OK.

Musikwiedergabe während der Fotoanzeige

Sie können während der Fotowiedergabe auch Musik hören. Dazu müssen Sie zuerst ein Musikstück auswählen und dessen Wiedergabe starten und dann zu den Bildern wechseln.

Unterstützte Dateiformate

Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Videocontainern und PC-Programmen zur Erstellung dieser kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeder Teil dieser Dateien evtl. einzeln betrachtet unterstützt wird, kann eine Kombination dieser Teile zu einer nicht abspielbaren Dateien führen. Das Darstellen von Fotos mit hoher Auflösung kann viel Zeit in Anspruch nehmen. Wir empfehlen fernsehgerechte Auflösungen (z.B. 1280x720 oder 1920x1080 Pixel)

Fotos: JPEG, BMP

Musik: MP3

Video: Verschiedene Codecs werden unterstützt. Sie müssen/sollten nach dem anerkannten Standards erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

Video Codec Auflösung Profil Container
MPEG1MPEG2	1080P@30fps M	P@HL MPEG, MPG, TS
MP4 1080P@30fps	Simple Profile,	Advanced Simple Profile@Level5	AVI, MKV
Xvid 1080P@30fps	AVI
h.264 1080P@30fps	Main Profile,	High Profile @Level 4.2	AVI, MKV, MP4, TS

Hinweise: GMC wird nicht unterstützt. Max. Bitrate: 40Mbit/sec. Seitenverhältnis: 4/3, 16/9

Irrtum und technische Änderungen vorbehalten.

Hauptmenü

Das Hauptmenü des Receivers rufen Sie über die MENU Taste auf.

Die Untermenüs sind:

• Sender
• Bildausgabe
• Sendersuche
• Zeit
• Präferenzen
• System
• USB und Apps

Bildausgabe Seitenverhältnis 16:9 PillarBox Auflösung (HDMI) 720p Farbsystem/V-Frequenz PAL Signalart (SCART) RGB Informationsanzeige 7s Transparenz aus

Sender

Hinweis:

Die Standard-PIN ist 000000. Sollten Sie die PIN gerändert und vergessen haben, geben Sie die Master-PIN 888888 ein.

Senderliste bearbeiten

In diesem Menü können Sie die Reihenfolge der Sender ändern, Sender löschen und umbenennen sowie Favoritengruppen zuordnen.

Bewegen mit ▲/▼

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie auf eine andere Sendernummer verschieben wollen.
• Drücken Sie die ROTE Taste, der Sender wird für das Verschieben markiert.
• Wählen Sie mit den Tasten ▲/▼ den Platz aus, zu dem Sie den markierten Sender verschieben wollen.
• Drücken Sie die OK-Taste, der Sender wird bei dem gewählten Platz in die Senderliste eingefügt.

Senderliste bearbeiten Alle TV-Sender 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 RTL2 Bewegen: 0003 0005 SUPER RTL 0006 RTLNITRO 0007 Präieben 0008 Präieben MAXX Sel.: ASTRA IN.1KR.1L Freq.: 12188 Sym.: 27500 Pol.: H Bewegen: Übertrag: Sprechen: Leichen: Favorite: Unbene: Satellic

Hinweis: Sie können mehrere Sender mit der ROTEN Taste für das Verschieben markieren.

Bewegen durch Eingabe der neuen Sendernummer

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, welchen Sie auf einen anderen Programmplatz verschieben wollen.
• Drücken Sie die ROTE Taste.
  • Geben Sie den neuen Programmplatz mit den Zifferntasten 0-9 ein.
• Drücken Sie die OK, der Sender wird bei dem gewählten Platz in die Senderliste eingefügt.

Löschen

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie löschen möchten.
  • Drücken Sie die BLAUE Taste, eine Sicherheitsabfrage erscheint.
• Drücken Sie die OK, um die Abfrage zu bestätigen und den Sender zu löschen.

Sender

Sperren

Der Receiver fragt nach der PIN, bevor ein gesperrter Sender angeschaut werden kann.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie sperren möchten.
• Drücken Sie die GELBE Taste, der Sender wird für das Sperren markiert.
• Drücken Sie erneut die GELBE Taste, um die Sperrung aufzuheben.

Überspringen

Sender, die für das Überspringen markiert werden, werden beim Umschalten mit den Tasten CH▲/▼ übersprungen und können nur mit den Zifferntasten (0-9) aufgerufen werden.

• Wählen Sie mit den Tasten ▲/▼ einer Sender aus, den Sie "überspringen" möchten.
• Drücken Sie die GRÜNE Taste, der Sender wird für das Überspringen markiert.
• Drücken Sie erneut die GRÜNE Taste, um das "Überspringen" aufzuheben.

Favoriten

Der Receiver verfügt über 8 Favoritengruppen. Sie können jeden Sender jeder Favoritengruppe zuordnen. Ein Sender kann mehreren Gruppen zugeordnet werden.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie zu einer Favoritengruppen hinzufügen wollen.
• Drücken Sie die Taste FAV. Das Menü "Favoriten" wird eingeblendet.
• Wählen Sie die Favoritengruppe aus ▲/▼, zu der Sie den Sender hinzufügen wollen.

- Drücken Sie die Taste OK, vor der Favoritengruppe erscheint das entsprechende Symbol.

Senderliste bearbeiten Alle Radiosender 9001 DRadio Wissen 9002 DKULTUR 9003 DLF 9004 Buysin 1 9005 Rayern 2 9006 BAYERN 3 9007 BR-KLASSIK 9008 BS aktuell Favoriten Ausschalten Hauptsender News Spert Musk Simon Fax6 Fax7 Fax8 ASTRA 1H,1KR,1L M 2266 7500 Bewegen Überspri Sperren Löschen Erweite Forderle und Satellit

Sie können an dieser Stelle auch mehrere Favoritengruppen auswählen. "Ausschalten" hebt die Auswahl aller Favoritengruppen auf.

Mit der Taste RECALL können Sie den Namen der ausgewählten Favoritengruppe ändern.

- Drücken Sie die Taste EXIT, um das "Favoriten"-Menü zu schließen.

Umbenennen

Wählen Sie mit den ▲/▼ Tasten den entsprechenden Sender aus und drücken Sie die RECALL Taste. Es erscheint eine Bildschirmtastatur. Wählen Sie mit den Navigationstasten ◀/►/▲/▼ die Buchstaben aus und bestätigen Sie den Buchstabe mit der OK Taste. Ist der neue Sendername komplett, dann navigieren Sie zu dem "OK"-Feld und drücken Sie dort die OK Taste, um den neuen Namen zu speichern.

Hinweise:

• Mit der Taste TV/Radio können Sie zwischen TV- und Radioliste umschalten.
- Mit der Taste GOTO können Sie Sender aller oder eines bestimmten Satelliten auflisten lassen.
• Die Änderungen an der Senderliste werden gespeichert, wenn Sie das Menü "Senderliste bearbeiten" mit der Taste EXIT verlassen.

Sender

Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (Verschlüsselung, Frequenz usw.) innerhalb der Liste sortieren. Die vorherige Sortierung geht dabei verloren.

Verlauf

Diese Einstellung verändert die Funktion der RECALL-Taste. Ist die Funktion "Verlauf" ausgeschaltet, wechselt das Receiver beim Drücken der Taste RECALL zurück zum zuletzt angeschauten Sender. Ist "Verlauf" eingeschaltet, wird nach dem Druck auf die Taste RECALL eine Liste der Sender angezeigt, die Sie zuletzt angesehen haben.

Bildausgabe

Seitenverhältnis

Diese Einstellung bestimmt, welches Bildformat Ihr Fernseher verwendet und wie Inhalte mit abweichendem Seitenverhältnis für Ihren Fernseher vom Receiver angepasst werden.

- AUTO (für 16/9 Fernseher, 4:3- oder "Wide Screen"-Inhalte werden ggf. bildschirmfüllend aber verzerrt dargestellt. Die weitere Anpassung muss durch den Fernseher erfolgen)

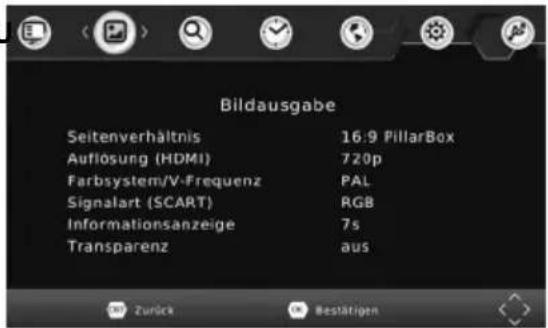

Bildausgabe Seitenverhältnis 16:9 PillarBox Auflösung (HDMI) 720p Farbsystem/V-Frequenz PAL Signalart (SCART) FBAS Informationsanzeige 4s Transparenz (< aus)

• 4:3 Pan & Scan (für 4/3 Fernseher. Vom Seitenver-

hältnis abweichende Inhalte werden nach Möglichkeit bildschirmfüllend dargestellt, unverzerrt, jedoch mit Informationsverlust)

• 4:3 Letterbox (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden unverzerrt aber ggf. mit "schwarzen Balken" dargestellt.)
• 16:9 Pillar Box (für 16/9 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden unverzerrt aber ggf. mit "schwarzen Balken" dargestellt.)
• 16:9 Pan & Scan (für 16/9 Fernseher. 16/9 Übertragungen werden bildschirmfüllend und unverzerrt dargestellt. 4/3 Übertragungen werden unverzerrt aber vergrößert dargestellt. Diese Einstellungen ist besonders für 4/3 "Letterbox" Übertragungen geeignet, um die Anzeige von "schwarzen Balken" in diesem Fall zu reduzieren)

Während des Fernsehens können Sie mit der Taste ASPECT zwischen den unterschiedlichen Seitenverhältnissen umschalten.

Auflösung

Hier definieren Sie die Auflösung, die über den HDMI-Ausgang ausgegeben wird. (Verfügbare Auflösungen:576i (PAL) / 480i (NTSC) /576p (PAL) / 480p (NTSC) / 720p /1080i/1080p) Bitte beachten Sie das Handbuch Ihres Fernsehers bzgl. der richtigen Auflösung.

Farbsystem/V-Frequenz

Bestimmt das Farbsystem für den SCART-Ausgang (PAL oder NTSC) und die Bildwechselfrequenz für den HDMI-Ausgang (50Hz oder 60Hz).

Signalart (SCART)

Mit dieser Option legen Sie fest, welche Signalart an der SCART-Buchse verfügbar ist. RGB bietet i.d.R. die beste Bildqualität. Beachten Sie auch das Handbuch ihres Fernsehers.

Bildausgabe

Informationsanzeige

Diese Einstellung bestimmt, wie lange die Informationsanzeige (Sendername/-nummer usw.) nach dem Senderwechsel angezeigt wird.

Transparenz

Diese Einstellung beeinflusst die Durchsichtigkeit der Bildschirmmenüs und Informationsanzeigen.

Sendersuche

Antenne und Suchlauf

siehe Seite 14.

Senderliste sichern/laden

Mit dieser Funktion können Sie Ihre Senderliste auf einem USB-Speichergerät sichern (exportieren) und zu einem späteren Zeitpunkt wieder auf dem Receiver installieren (importieren).

Laden von Der Receiver listet alle verfügbaren Datenbankdateien auf. Wählen Sie die Datei aus, USB-Gerät: die Sie auf dem Receiver installieren wollen. Bestätigen Sie Ihre Auswahl mit OK. Die Meldung "Erfolgreich geladen" zeigt an, dass die gewählte Senderliste korrekt installiert wurde.

Sichern auf Speichert die aktuelle Senderliste des Receivers auf dem USB-Speicher. Die Daten-USB-Gerät: bankdatei erhält folgenden Namen: HB_DATABASE_X_Y.DBM "X" steht dabei für den aktuellen Monat, "Y" für den Tag.

Zeit

Der Receiver stellt seine Uhr automatisch, sobald ein Satellitensender empfangen wird. Damit der Receiver die lokale Uhrzeit korrekt berechnen kann, muss die richtige Zeitzone eingestellt werden.

Zeiteinstellung

Auto Der Receiver versucht, die Zeitzone selbstständig zu ermitteln. Manuell Sie können die Zeitzone selbst bestimmen.

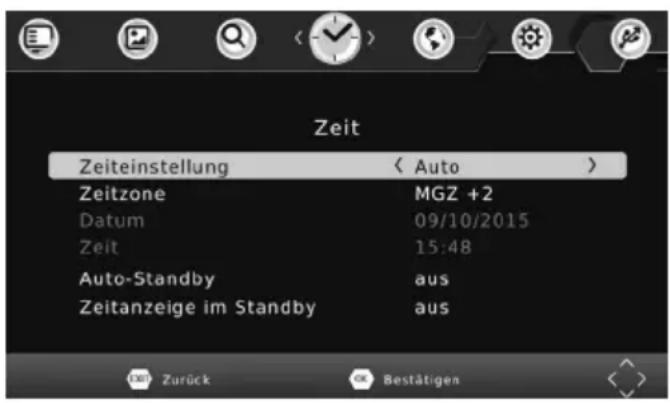

Zeit Zeiteinstellung < Auto > Zeitzone MGZ +2 Datum 09/10/2015 Zeit 15:48 Auto-Standby aus Zeitanzeige im Standby aus

Zeitzone

Sie können hier die Zeitzone festlegen, sofern "Zeiteinstellung" auf "Manuell" eingestellt wurde. Für Deutschland ist es MGZ +1, während der Sommerzeit ist es MGZ+2.

Auto-Standby

Energiesparen nach Vorgabe einer EU-Richtlinie (EuP). Der Receiver schaltet nach der ausgewählten Zeit ab, wenn keine Benutzeraktivität festgestellt wird.

Zeitanzeige in Standby

Diese Einstellung bestimmt, ob der Receiver die Uhrzeit im Display anzeigt, wenn er ausgeschaltet ist (Standby).

Präferenzen

OSD-Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Untertitelsprache

Wählen Sie die bevorzugte Sprache für Untertitel.

Tonspur

Wählen Sie die bevorzugte Sprache für Tonspuren.

Präferenzen OSD-Sprache Deutsch Untertitelsprache aus Tonspur Deutsch Digital-Audio PCM Display-Helligkeit 4 OK Zurück OK Bestätigen

Digital-Audio

Mit dieser Option bestimmen Sie, in welchem Format das Audio-Signal am S/PDIF (COAXIAL) und am HDMI Ausgang zur Verfügung steht:

• PCM: digitaler Stereo Ton
- RAW: Wenn eine TV-Sendung oder eine Video-Datei über eine Dolby Digital-Tonspur verfügt, wird dieses Tonformat über den S/PDIF und den HDMI-Ausgang ausgegeben. Sollten Sie keinen Ton über den Fernseher hören können, wählen Sie bitte die Einstellung "PCM"!

Bitte benutzen Sie die AUDIO Taste, um eine ggf. verfügbare Dolby Digital-Tonspur eines Fernseh-senders zu wählen.

Wenn Sie Dolby Digital oder andere Raumklangformate über den S/PDIF bzw. HDMI-Ausgang als Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung.

Display-Helligkeit

Hier können Sie einstellen, wie hell die Displayanzeige des Receivers leuchten soll.

System

Kindersicherung

In diesem Menü legen Sie fest, ab welcher Alters freigabe für ein Rundfunkprogramm Bild und Ton erst nach Eingabe des Kennworts angezeigt werden.

Hinweis: Informationen zu Alterfreigabe von Rundfunkprogrammen werden in Deutschland nicht übertragen.

PIN ändern

Nach dem Aktivieren der Option müssen zuerst die alte PIN eingeben. Die Standard-PIN ist 000000.

Der Zeiger springt automatisch in die nächste Zeile. Geben Sie hier eine neue sechsstellige PIN ein. Nach der Eingabe müssen Sie zur Sicherheit noch mal die PIN eingeben.

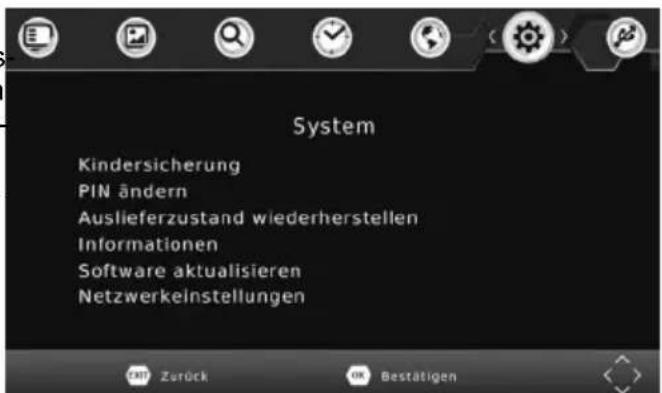

System Kindersicherung PIN ändern Auslieferzustand wiederherstellen Informationen Software aktualisieren Netzwerkeinstellungen

Hinweis: Sollten Sie Ihre PIN vergessen haben, können Sie die Master-PIN verwenden, um eine neue PIN zu vergeben. Master-PIN: 888888

System

Auslieferzustand wiederherstellen

Sie haben die Möglichkeit, alle Einstellungen und Änderungen rückgängig zu machen, indem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie die PIN ein (siehe Seite 29).

Hinweis:

Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch den Suchlauf erneut durchführen. Nach dem Wiederherstellen des Auslieferzustandes besteht die Möglichkeit, die vorprogrammierte Senderliste erneut zu laden.

Informationen

Mit dieser Option können Sie Informationen über Software und Hardware anzeigen lassen.

Software aktualisieren

Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Aktualisierungsanleitung bereitgestellt. Bitte installieren Sie keine Firmware, welche Sie von anderen Internetseiten herunter geladen haben.

Netzwerkeinstellungen

Verbindungsart

Der Receiver kann über ein Netzwerkkabel (LAN) oder drahtlos (WLAN) mit Ihrem Netzwerk-Router verbunden werden. Für eine drahtlose Verbindung benötigen Sie den USB-WLAN-Stick XORO HWL 155N (separat erhältlich). Sie können den Receiver entweder per Kabel oder drahtlos mit einem Netzwerk verbinden. Es ist nicht möglich den Receiver gleichzeitig per LAN und WLAN mit einem oder mehreren Netzwerken zu verbinden.

Wählen Sie in der Zeile "Verbindungsart", wie der Receiver mit dem Netzwerk verbunden werden soll.

Netzwerkeinstellungen Verbindungsart < LAN > IP-Einstellungen SAT-IP ein DLNA-DMR-Name XORO_DMR SAT-IP-Name XORO_SATIP Bestätigen zurück

IP-Einstellungen (Nur bei Verbindungsart "LAN" verfügbar)

Normalerweise bezieht der Receiver alle notwendigen IP-Einstellungen von Ihrem Router. Die meisten Kunden müssen und sollten keine Einstellungen vornehmen.

Sollten Sie die DHCP-Funktion Ihres Routers abgeschaltet haben, müssen Sie die IP-Einstellungen manuell konfigurieren. Ändern Sie "IP automatisch beziehen - DHCP" auf "aus" und tragen Sie IP-Adresse, Subnetzmaske, DNS-Server und Standardgateway von Hand ein.

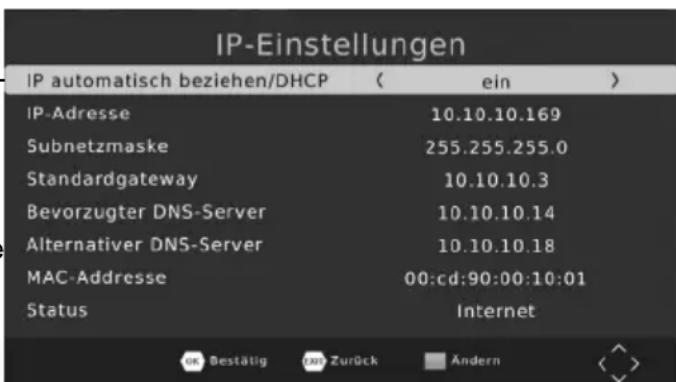

IP-Einstellungen IP automatisch beziehen/DHCP ( ein ) IP-Adresse 10.10.10.169 Subnetzmaske 255.255.255.0 Standardgateway 10.10.10.3 Bevorzugter DNS-Server 10.10.10.14 Alternativer DNS-Server 10.10.10.18 MAC-Adresse 00:cd:90:00:10:01 Status Internet

Hinweis: IP-Einstellungen sollten nur von Benutzern durchgeführt werden, die mit Grundlagen der Netzwerktechnik vertraut sind.

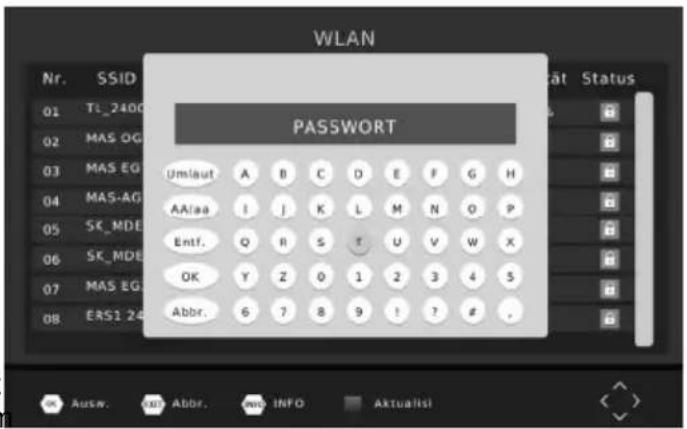

WLAN (Nur bei Verbindungsart "WLAN" verfügbar) Das Menü "WLAN" listet alle WLAN-Netzwerke auf, die in Reichweite des USB-WLAN-Sticks liegen. Mit der ROTEN Taste können Sie die Liste der verfügbaren Netzwerke aktualisieren. Die Spalte "Qualität" zeigt die ungefähre Empfangsqualität an. In der Spalte "Status" ist erkennbar, ob das WLAN-Netzwerk verschlüsselt ist.

Wählen ▲/▼ Sie das Netzwerk aus, mit dem Sie den Receiver verbinden wollen und drücken Sie anschließend die Taste OK. Geben Sie das Netzwerkkennwort über die Bildschirmtastatur ein. Beachten Sie, dass bei Netzwerkkennwörtern zwischen Groß- und Kleinschreibung (AA/aa) unterschieden wird. Zahlen können über die Tasten 0-9 eingegeben werden. Das Kennwort müssen Sie bei der Konfiguration Ihres WLAN-Routers einrichten.

Nach Eingabe des korrekten Kennworts benötigt der Receiver einige Sekunden, um sich mit dem Netzwerk zu verbinden. Danach wird in der Netzwerk-Liste der Status "Connected" angezeigt.

Sollte die Verbindung trotz korrektem Kennwort fehlschlagen, prüfen Sie bitte, ob "DHCP" beim Ihrem Router aktiviert ist, verringern Sie den

Abstand zwischen Receiver und Router oder richten Sie die Antenne des WLAN-Sticks anders aus.

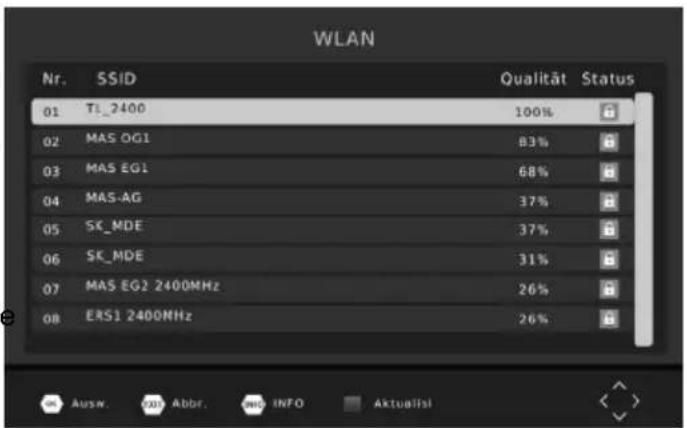

WLAN Nr. SSID Qualität Status 01 T1_2400 100% 02 MAS OG1 83% 03 MAS EG1 68% 04 MAS-AG 37% 05 SK_MDE 37% 06 SK_MDE 31% 07 MAS EG2 2400MHz 26% 08 ERS1 2400MHz 26%

WLAN Nr. SSID 01 TL_2400 02 MAS OG 03 MAS EG 04 MAS-AG 05 SK_MDE 06 SK_MDE 07 MAS EG 08 ERS1 24 Umlaut A B C D E F G H AAlaa I J K L M N O P Entf. Q R S T U V W X OK Y Z 0 1 2 3 4 5 Abbr. 6 7 8 9 ! ? # ,

SAT-IP (Nur bei Verbindungsart "LAN" verfügbar)

Der Receiver kann Radio- und Fernsehprogramme in Ihr lokales Netzwerk streamen. Diese Funktion können Sie in der Zeile "SAT-IP" oder während des Fernsehens mit der Taste GOTO ein- und ausschalten. Sobald SAT-IP eingeschaltet ist, gibt sich der Receiver als SAT-IP-Server in Ihrem lokalen Netzwerk zu erkennen. Geräte oder Apps (für Smartphone, PC oder Tablet PC), die mit dem SAT>IP-Protokoll kompatibel sind, können den Receiver dann erkennen. Beachten Sie die Anleitung zu Ihrem SAT>IP- kompatiblen Gerät/App, um die Verbindung mit dem Receiver herzustellen. Beispiel:

Bitte beachten Sie auch folgende Hinweise zur SAT-IP-Funktion des Receivers:

• Zur Verwendung von SAT-IP muss der Receiver per Netzwerkkabel mit Ihrem lokalen Netzwerk verbunden sein.
  • Es werden keine Antennenkonfigurationen mit DiSEqC oder mehreren Satelliten unterstützt.
• Es kann nur ein SAT>IP-Client zur Zeit mit dem Receiver verbunden werden. Mehrere Clients können nicht gleichzeitig verbunden werden.
• Der Receiver hat nur einen Tuner. Wird am SAT>IP-Client der Sender gewechselt, muss der Receiver auch den Sender umschalten. Der Senderwechsel am Receiver erfolgt automatisch. Ggf. wird auf einen anderen Sender umgeschaltet, als der, der am SAT>IP-Client gewählt wurde.
• Während Aufnahme, Timer-Aufnahme, Timeshift oder Wiedergabe von Dateien und Aufnahmen steht SAT-IP nicht zur Verfügung.
• XORO stellt keine SAT>IP-Apps zur Verfügung. Bitte beachten Sie, dass der XORO-Kundendienst bei der Installation und Bedienung von Apps anderer Anbieter keine Hilfestellung leisten kann. Bitte wenden Sie sich bei Problemen an den Anbieter der SAT>IP-App.
• Der Receiver kann nur die Sender bzw. Transponder über SAT-IP streamen, welche sich auch in der Senderliste des Receivers befinden. Befindet sich ein Transponder nicht in der Senderliste des Receivers oder sind für einen Transponder keine Sender in der Senderliste vorhanden, findet der SAT>IP-Client beim Sendersuchlauf auch keine Sender auf dem betreffenden Transponder. Achten Sie daher auf vollständige Senderlisten am Receiver.
• Sender mit hohen Bitraten (4K-Sender usw.) kann der Receiver nicht über SAT-IP streamen.
  • Receiver und SAT>IP-Client müssen mit dem selben lokalen Netzwerk verbunden sein.
• Der Receiver kann nur Live-Programm ins Netzwerk streamen. PVR-Aufnahmen oder anderen Dateien auf USB-Laufwerken können nicht ins Netzwerk übertragen werden.
• Der Receiver hat SAT-IP-Serverfunktionen. Der Receiver ist kein SAT>IP-Client und kann daher keine Programme von anderen SAT>IP-Servern empfangen.

DLNA-DMR-Name

Nach dem Aktivieren dieser Einstellung können Sie über die Bildschirmtastatur den Namen eintragen, unter dem sich der Receiver bei DLNA-Controllern in Ihrem Netzwerk zu erkennen geben soll. Beachten Sie zu DLNA-DMR auch Seite 35.

SAT-IP-Name (Nur bei Verbindungsart "LAN" verfügbar)

Nach dem Aktivieren dieser Einstellung können Sie über die Bildschirmtastatur den Namen eintragen, unter dem sich der Receiver bei SAT>IP-Clients in Ihrem Netzwerk zu erkennen geben soll. Beachten Sie zu SAT-IP die vorhergehenden Seiten in diesem Handbuch.

USB und Apps

XORO Media Player

Über diese Option gelangen Sie zu dem USB Media Player (siehe Seite 22 ff).

Fotoeinstellungen

Mit diesen Einstellungen bestimmen Sie, wie Fotos angezeigt werden.

Anzeigedauer

Die Einstellungen bestimmt, wie lange ein einzelnes Bild während einer Diashow angezeigt wird.

Übergangseffekt

Wird eine andere Einstellung als "0" gewählt, werden Übergangseffekte zwischen den Bildern einer Diashow angezeigt. Abhängig von der Auflösung der Bilder, kann es zu Verzögerungen während der Diashow kommen.

Seitenverhältnis

Bestimmt, wie Bilddateien angezeigt werden.

- Beibehalten (Bilder werden unverzerrt dargestellt)

- Verwerfen (Bilder werden an den Bildschirm angepasst, dabei kann es jedoch zu Verzerrungen kommen)

Untertiteleinstellungen

Diese Einstellungen beziehen sich nur auf die Darstellung von einigen Untertiteln von Videodateien.

Schriftgröße

Bestimmt die Schriftgröße von Untertiteln im Media-Player.

Hintergrund

Legt fest, auf welchem Hintergrund Untertitel im Media-Player angezeigt werden.

Schriftfarbe

Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden.

PVR Einstellungen

Aufnahmegerät

Dieses Menü zeigt Informationen (Größe und Dateisystem) über angeschlossene USB-Geräte an. Sollten mehrere USB-Geräte angeschlossen sein oder Geräte über mehrere Partitionen verfügen, können Sie mit der Tasten ◀/▶ zwischen den verfügbaren Geräten und Partitionen wählen. Drücken Sie die Taste OK, um das gewählte Gerät bzw. die gewählte Partition für die Aufnahme zu bestimmen. Beachten Sie bitte Seite 12 zur Nummerierung der angeschlossenen Geräte.

Die Einstellung "TMS Speicher" legt fest, wie viel Speicherplatz max. von der Timeshift-Funktion belegt wird.

Aufnahmegerät Disk < C: (USB1) > TMS-Speicher 4.0 GB Dateisystem NTFS Speichergröße 1863.01 GB Freier Speicher 1769.51 GB EXIT Abbr. OK Bestätigen

USB und Apps

Formatieren

• Wählen Sie zuerst in der Zeile "Dateisystem" das gewünschte Dateisystem aus.
• Wählen Sie dann in der Zeile "Formatieren" das USB-Gerät bzw. die Partition aus, die Sie formatieren wollen.
• Bestätigen Sie Ihre Auswahl und die folgende Sicherheitsabfrage mit OK.

Das Dateisystem FAT32 ist mit nahezu allen Computern und Geräten der Unterhaltungselektronik kompatibel. Jedoch ist die max. Dateigröße auf 4GB beschränkt. Datenträger die größer als 32GB sind, werden ineffizient durch FAT32 genutzt.

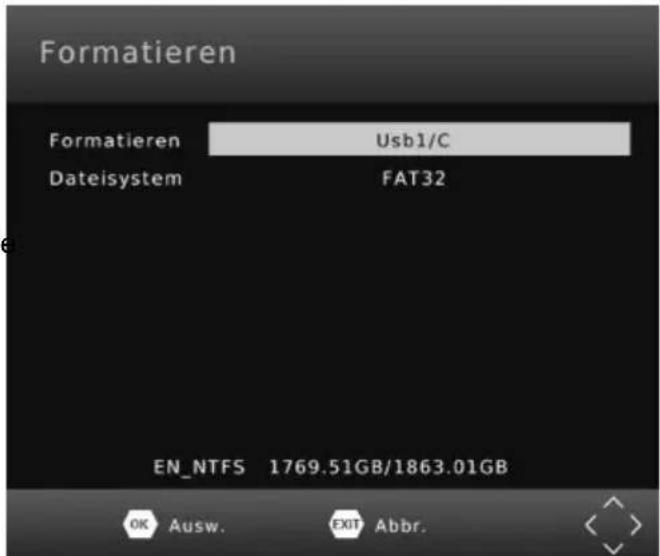

Formatieren Formatieren Usb1/C Dateisystem FAT32 EN_NTFS 1769.51GB/1863.01GB OK Ausw. EXIT Abbr.

NTFS kann von einigen Betriebssystem und Geräten der Unterhaltungselektronik nicht gelesen werden. Bei NTFS sind Dateien über 4GB möglich. NTFS-Funktionen wie z.B. Journale, Zugriffsrechte, Dateiverschlüsselung und -komprimierung usw. werden vom Receiver nicht unterstützt.

Achtung

Beim Formatieren d.h. beim Erstellen eines Dateisystems werden alle Dateien und Verzeichnisse gelöscht, die sich auf dem USB-Speichergerät befinden. Formatieren Sie keine Datenträger, auf denen noch wichtige Dateien gespeichert sind!

Internet-Apps

Auf dem Receiver sind Internet- und Netzwerk-Apps vorinstalliert. Es ist nicht möglich, weitere Apps zu installieren. Neue Apps stehen evtl. im Rahmen eines Firmware-Updates zur Verfügung. Besuchen Sie www.xoro.de/downloads, um sich über die Firmware-Updates zu informieren.

Wetter/RSS-Reader

Beachten Sie bezüglich der Bedienung der Apps die Anzeigen und Bedienhinweise auf dem Fernsehbildschirm.

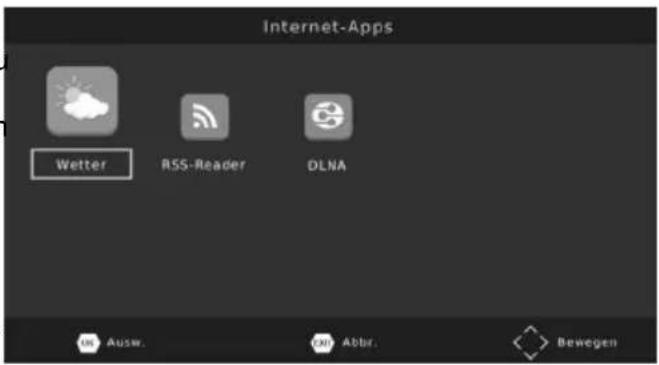

Internet-Apps Wetter RSS-Reader DLNA Ausw. Abbr. Bewegen

DLNA

Der Receiver unterstützt die DLNA-Funktionen DMR (Digital Media Renderer) und DMP (Digital Media Player).

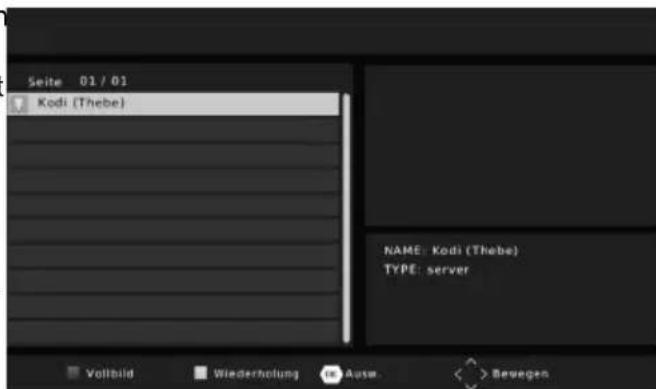

DLNA DMP DMR DMP (Player) DMR (Renderer) Ausw. Abbr. Bewegen

USB und Apps

DMR (Renderer)

Der "Digital Media Renderer" gibt Multimedia-Dateien wieder, die von einem DLNA-kompatiblen Gerät (PC-Software, Smartphone, Tablet PC usw.) an den Receiver übertragen werden. Die Dateien werden auf dem Zuspiel-Gerät ausgewählt und über Funktionen wie

"Wiedergeben auf" an den Receiver übertragen. DMR steht nur zur Verfügung, solange die Funktion aktiviert ist.

Der Receiver zeigt den Status "Bitte warten..." an, wenn er bereit für Verbindungen ist.

Drücken Sie EXIT, um die Funktion zu beenden.

Auf Seite 32 wird beschrieben, wie Sie den DMR-Namen des Receivers ändern können.

Status

Bitte warten...

DMP (Player)

Der "Digital Media Player" gibt Multimedia-Dateien wieder, welche von einem DLNA-kompatiblen Gerät ("Digital Media Server") im Netzwerk bereitgestellt werden. Die Auswahl, welche Datei wiedergeben wird, erfolgt über das Bildschirmmenü am Receiver.

Nach dem Starten des DMP sucht der Receiver nach DLNA-Servern in Ihrem Netzwerk. Wählen Sie den gewünschten Server aus und bestätigen Sie Ihre Auswahl mit der Taste OK.

Der Receiver listet nun Dateien und Verzeichnisse auf dem Server auf. Folgende Tasten stehen zur Verfügung:

EXIT Wiedergabe stoppen und DMP beenden

RECALL Zurück zur vorherigen Ansicht

▲/▼ Datei/Ordner auswählen

OK Datei/Ordner öffnen/wiedergeben

ROT Vollbild-Wiedergabe aktivieren

GELB Wiedergabemodus ändern

Seite 01 / 01 Kodi (Thebe) NAME: Kodi (Thebe) TYPE: server Vollbild Wiederholung Ausw. > Bewegen

Kodi (Thebe)/Video Library/Files/Videos/HDTV/MKV Seite 01 / 02 AVC_HP31_5000_24p_2xAC3_3xSub AVC_HP40_6000_6CH AAC_2CH AAC_7x AVC_HP40_6500_24p_2CH AAC AVC_HP40_8000_24p_6CH AAC AVC_HP41_3900_24p_DTS_1510 AVC_HP41_6600_24p_AC3_640 Jellyfish3-5-8Mbps Jellyfish7-10-14Mbps Jellyfish40-45-59Mbps Jellyfish43-50-54Mbps NAME: AVC_HP41_6600_24p_AC3_64 TYPE: movie Volibild Wiederholung Ausw Bewegen

Wiedergabe

◀◀/▶▶ Bildsuchlauf (nur bei bestimmten Dateien)

|| / PAUSE Wiedergabe pausieren

STOP ■ Wiedergabe beenden

GOTO Zu einer bestimmten Wiedergabeposition springen (nur bei bestimmten Dateien)

ROT Vollbild-Wiedergabe beenden

Hinweise zu DLNA:

• Alle DLNA-Geräte müssen sich im gleichen Netzwerk befinden.
- DLNA-Geräte finden sich automatisch, i.d.R. ist keine weitere Konfiguration erforderlich. Einige DLNA-Geräte erfordern es jedoch, den Zugriff auf neue Geräte einmalig freizugeben. Bitte beachten Sie Hinweise in der Dokumentation Ihrer DLNA-Geräte oder Software.
- Für die Videowiedergabe muss eine schnelle und stabile Netzwerkverbindung vorhanden sein. Dies ist bei WLAN-Verbindungen häufig nicht der Fall.
- Nicht alle DLNA-Geräte unterstützen die gleiche Anzahl von Dateiformaten. Möchten Sie eine Datei über DLNA DMP wiedergeben, muss sowohl der Receiver als auch Ihr "DLNA Media Server" das entsprechende Dateiformat unterstützen.

Technischer Kundenservice für XORO-Geräte: siehe Seite 6

Symptom Ursache/Lösung
Receiver schaltet nicht ein. LED blinkt.	Kurzschluss oder Überlast auf Antennenleitung oder USB-Buchsen überlastet. Bitten versuchen Sie, ob der Receiver nach dem Abtrennen vom Antennen- bzw. USB-Kabeln startet.
Kein Empfang / Bildstörungen mit starken Mosaiken oder Artefakten / Eingefrorene Bilder	Richten Sie die Satellitenschüssel richtig ausWählen Sie einen Satelliten aus, den Sie empfangen könnenWiederholen Sie den Suchlauf.Lassen Sie Ihre Antennenanlage von einem Fachmann überprüfenBeachten Sie die Hinweise auf Seite 4, 11 und 13 Seite .
Kein Bild / kein farbiges Bild	Überprüfen Sie die Verbindung zum TV Fernsehgerät.Überprüfen Sie die Videoeinstellungen (Seite 27, V-FORMAT-Taste Seite 9).
Fernbedienung arbeitet nicht	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30 °)
Kein Ton / Nur HRS 2670 LAN: Kein Ton auf HD-Sendern	Erhöhen Sie vorsichtig die Lautstärke (VOL +)Überprüfen Sie die Verbindung zum TV oder externen Verstärker.Beachten Sie Seite 29 für die Einstellungen zum digitalen Tonausgang S/ PDIF und HDMI-Audio.Der HRS 2670 LAN ist nicht für den Empfang von HD-Sendern entwickelt worden. Bitte schalten Sie auf die SD-Version des Senders um.
Falsche Sprache: Ton oder Untertitel	Drücken Sie die AUDIO Taste, um aus verfügbaren Tonspuren zu wählen.Drücken Sie die SUB-T Taste, um verfügbare Untertitel zu wählen.
Keine Aufnahme oder Aufnahme bricht ab	Kein freier Speicherplatz auf dem Speichergerät vorhanden. Drücken Sie während der Aufnahme mehrmals die Taste i, um den verfügbaren Speicherplatz anzuzeigen. Im Menü/USB/PVR Einstellungen/Aufnahmegerät können Sie ebenfalls den freien Speicherplatz überprüfen.USB-Gerät nicht geeignet (siehe Seite 12)Möchten Sie länger als 3 Stunden aufzeichnen, schalten Sie die Funktion "EuP Auto Standby" ab (siehe Seite 28)
USB-Gerät wird nicht erkannt	Bitte beachten Sie die Hinweise auf Seite 12, USB Anschluss
Gerät zeigt die falsche Uhrzeit	Bitte beachten Sie die Hinweise auf Seite 28, Zeitzoneneinstellung
Der Receiver geht nach 3 Stunden aus	Siehe Seite 28, Einstellung EuP Auto-Stand By
Bild ist zu klein oder verzerrt	Siehe Seite 27, 19 , Seitenverhältnis, ASPECT-Taste
Aufnahme hat keinen oder falschen Titel	Der Receiver erzeugt den Titel einer Aufnahme u. U. bei Aufnahmebeginn. Es kann passieren, dass zu diesem Zeitpunkt EPG-Daten nicht verfügbar oder nicht aktuell sind (z.B. wird ggf. noch der Titel der vorherigen Sendung übertragen).
Aufnahme wird auf dem falschen USB-Gerät gespeichert	Beachten Sie die Hinweise auf Seite 12 zur Nummerierung von USB-Geräten.Schließen Sie nur ein USB-Gerät an, wenn Sie Timeraufnahmen machen.

Allgemeine Daten

Spannungsversorgung AC 220-240V bei 50/60Hz

Leistungsaufnahme 6W* / Standby: <0,5W

Abmessungen 168x40x118mm

Gewicht 450g (inkl. Fernbedienung)

DVB-S2 Tuner

Eingangsfrequenz 950 - 2150 MHz

Impedanz 75Ohm

LNB Versorgung 13/18V, max. 350mA

Modulation QPSK, 8PSK

Speicherplätze 200 Satelliten, 3000 Transponder, 4000 Sender

Video

Videodekodierung MPEG1, MPEG2 (MP@ML) MPEG4 AVC/H.264 HP

Video-Auflösung bis zu 1920 x 1080p

Seitenverhältnis 4:3, 16:9

Audio Dekoder

Audiodekodierung ISO/IEC 11172 Layer I & II

Betriebsbedingungen

Temperatur 0 - 40°C

Feuchtigkeit < 90% (nicht kondensierend)

* Abhängig vom Energiebedarf der angeschlossenen USB-Geräte und Antennenanlage bis max. 20W.

Irrtum und technische Änderungen vorbehalten.

Modelle und Funktionen

	HRS 2670 LAN	HRS 8670 LAN
Entwickelt für HD-TV	nein	ja
USB-Aufnahme und Timeshift	nein	ja
Audio-Formatunterstützung	Reduziert	Standard
Display	ja	ja
Fernbedienung	Uni1.2	Uni2 PVR

Gewährleistungsbedingungen

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG Technically unlimited

MAS

Elektronik AG

mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausge-

tauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Kundendienst

E-Mail: [e-mail]

Telefon: [phone] (Mo. - Fr. 11:00 Uhr - 17:00 Uhr)

Fax: [phone]

(Mo.-Fr. 11:00Uhr - 17:00Uhr)

Fax: [phone]

www.xoro.de

DE: V1

FS: 12815
