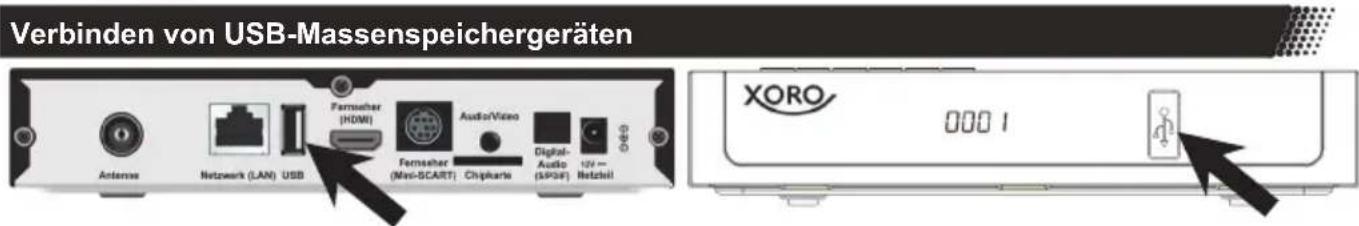

14 Anschließen von USB-Geräten
15 Erstinstallation
16 Tägliche Bedienung
18 Elektronischer Programmführer/Timer-Liste
19 Timerprogrammierung/Sofortaufnahme und Timeshift

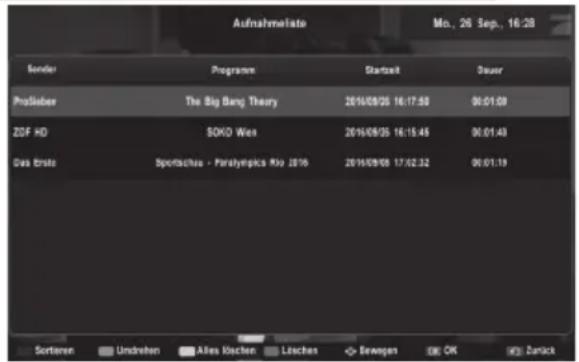

20 Aufnahmeliste
21 Media-Player

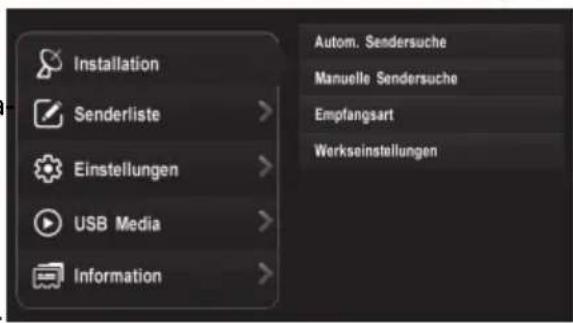

23 Hauptmenü: Installation

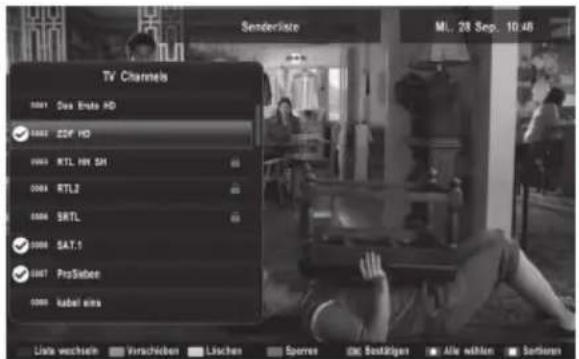

24 Hauptmenü: Senderliste
26 Hauptmenü: Einstellungen
29 Hauptmenü: USB Media
31 Problemebehebung
32 Spezifikationen/AV-Stecker/Modelle und Funktionen
33 Gewährleistungsbedingungen

DOLBY

AUDIO

Dolby, Dolby Audio und das Doppel-D-Symbol sind eingetragene Warenzeichen von Dolby Laboratories.

	HRM 7670 TWIN HRK 7670		TWIN HRK 7672	TWIN HRK 7672 HD
Empfangsteile (Tuner)	2.2.2.2
Gelegent für digitales Kabelfermshen (DVB-C)	ja ja ja
Gelegent für DVB-T2 ja nein nein nein
USB-Authaimmethunktion ja ja ja
USB-Timeshift-Funktion ja ja ja
Gleichezeltige Aufnahmen	21		2
Auranahme eines Senders ja1		ja ja ja
Auranahme eines Senders und geleichezltig Timeshift auf einem anderen Selder	ja1		2
USB	Hitten		Hitten
2,5" SATA-	nein		nein nein ja
Festplattenschacht	nein		nein ja ja
Mini-SCART	nein		nein ja ja
S/PDIF (optisch)	nein		nein ja ja
Netzeiell	12 v/1 A (12W)	12 v/1 A (12 W)	12 v/1,5 A (18 W)	12 v/1,5 A (18 W)
Make	185x125x38 mm		185x125x38 mm	260x240x55 mm
Konformität	Hiermitt erkärt die MAS Elektronik AG, das der Funkangentypen HRM 7670 TWIN der Richltilie 2014/53/EU entspircht. Der vollständige Text der EU-KonformitätskarUNG ist unter der folgen-den Internetadresse verfügbar: www.xoro.de/downloads C€

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Empfangsanlage von einem Fachbetrieb installieren.
  • Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein.
• Bei zu schwachen, zu starken oder gestörten Signalen kann es zu Bildstörungen und anderen Empfangsproblemen (Meldung "Kein Empfang") kommen. Dies kann auch nur einzelne Sender betreffen. Evtl. sind die Komponenten Ihrer Empfangsanlage (Antennendosen, Verteiler, Weichen, Verstärker usw.) nicht für die Verarbeitung aller Frequenzen in aktuellen Kabelnetzen ausgelegt. Bitte lassen Sie ihre Empfangsanlage von einem Fachbetrieb überprüfen und veraltete Komponenten tauschen.
  • Verwenden Sie hochwertige Antennekabel.

Fragen Sie Ihren Kabelanbieter nach aktuellen Senderlisten und Frequenztabellen. Viele Anbieter stellen diese Listen auf ihren Internet-Seiten bereit.

Sicherheitshinweise

• Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
- Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Netzspannung nicht kennen, fragen Sie bitte einen Elektriker.
• Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
• Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
• Das Gerät darf nur mit dem original Netzteil aus dem Lieferumfang betrieben werden.
- Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
- Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
- Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
- Das Gerät hat einen Überlastungsschutz. Dieser darf nur vom einem Fachmann ausgetauscht werden.
- Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Netzstecker aus der Steckdose und den Antennenstecker aus der Antennen-/Kabel-Anschlussbuchse. Dies verhindert Schäden aufgrund von Blitzschlag/Überspannung.
- Eine Außenantenne darf nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

Sicherheitshinweise

• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
  • Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
• Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen.
• Plasma/OLED/LCD-TV: Betreiben Sie das Gerät nie permanent im 4:3 Modus (Pillar Box). Dies könnte bei längerer Benutzung zu Schäden am Bildschirm führen. Beachten Sie dazu das Handbuch des Fernsehers.
• Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
  • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
  • Vermeiden Sie Hitzestau am Gerät und am Netzteil.
  • Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
• Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
• Das Gerät und das Netzteil erwärmen sich während des Betriebs. Bitte stellen Sie es nicht auf Wärmeempfindlichen Oberflächen.

USB-Buchsen

• Die USB-Buchsen des Receivers eignen sich nicht zum Aufladen von Geräten mit eingebautem Akku (z.B. Telefone, MP3-Player, Tablet Computer usw.).
- USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB-Spezifikationen und werden eventuell nicht vom Receiver erkannt.

Verwendung

• Das Gerät ist für die Verwendung in Privathaushalten konzipiert.

Servicefall

• Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal.
• Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.
e. Wenn das Gerät fallen gelassen wurde oder wenn das Produkt Leistungsschwankungen aufweist.

• Starker Tabakrauch beschädigt die Elektronik des Gerätes. Schäden durch Tabakrauch werden nicht im Rahmen der Gewährleistung behoben.
• Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen, Feuer oder anderen Fehlfunktionen führen.

Kontakt mit dem XORO-Kundendienst aufnehmen:

Per Telefon: 04161 - 800 24 24 (Mo-Fr, 11.00 Uhr bis 17.00 Uhr)

Per E-Mail:[e-mail]

ERS GmbH Elektronik Repair Service

Weidegrund 3/Halle1

21614 Buxtehude

Deutschland

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten. Beachten Sie bitte, dass Sie Informationen zur Senderbelegung und Frequenzen bei Ihrem Kabel-Anbieter erhalten.

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt den Europäischen Richtlinien entspricht.

Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Bitte entsorgen Sie Batterien nicht im Hausmüll.

Lieferumfang

• Receiver
• Netzteil
• Fernbedienung
  • Bedienungsanleitung

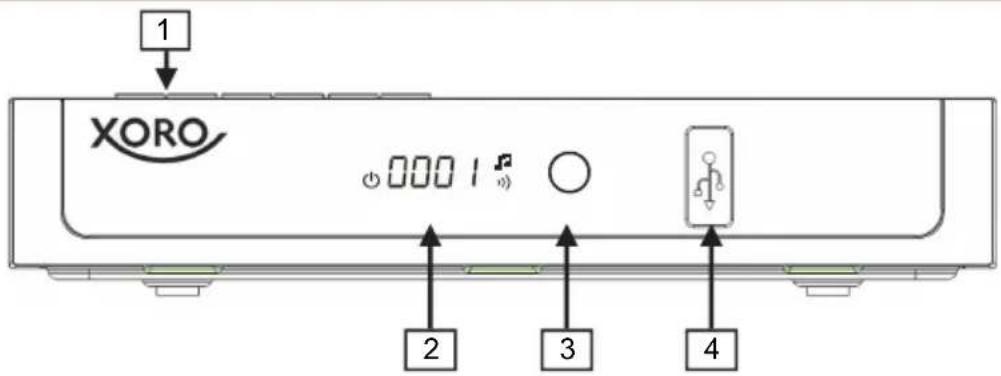

Anschlüsse und Bedienelemente - Vorderseite (Geräte ohne Festplattenschacht)

1 XORO 000 1 2 3 4

1) Nahbedienungstasten
2) LED-Anzeige
3) Empfänger für Fernbedienungssignale
4) USB-Buchse (Nur bestimmte Modelle, siehe Seite 4)

LED-Anzeige

Der Receiver zeigt unterschiedliche Meldungen und Symbole im Display an:

boot dl in it Hierbei handelt es sich um normale Meldungen, die der Receiver bei jedem Starten anzeigt.

rEE- Der Receiver führt eine Timer-Aufnahme im Standby-Modus aus. Gerät ist abgeschaltet (Standby). Das Symbol blinkt, während eine Taste auf der Fernbedienung gedrückt wird. Der Receiver empfängt für den gewählten Sender ein ausreichend starkes Signal. Der Receiver empfängt einen Radiosender.

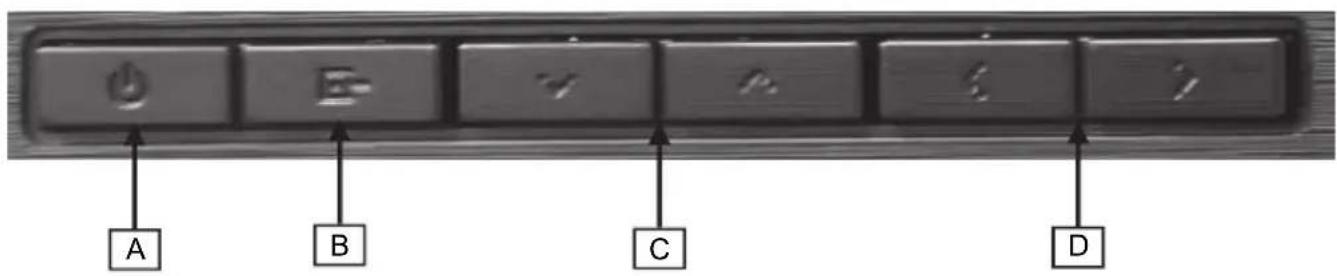

Nahbedienungstasten

A B C D

A) Ein-/Ausschalten (entspricht POWER auf der Fernbedienung)
B) OK (entspricht OK auf der Fernbedienung)
C) Senderwechsel -/+
D) Lautstärke -/+

Lieferumfang/Anschlüsse

Anschlüsse und Bedienelemente - Vorderseite (Geräte mit Festplattenschacht)

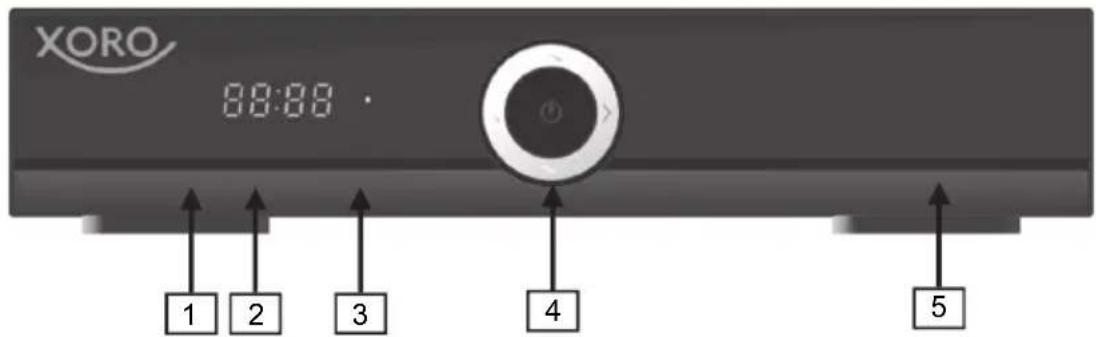

XORO 88:88 · 1 2 3 4 5

Hier öffnen

1) Empfänger für Fernbedienungssignale
2) LED-Anzeige (Display)
3) Betriebsanzeige-LED (rot: Standby, grün: Betrieb)
4) Nahbedienungstasten (mitte: POWER, rechts/links: Lautstärke, oben/unten: Senderwechsel)
5) Schacht für 2,5" SATA-Festplatte (hinter der Klappe)

LED-Anzeige (Display)

Der Receiver zeigt unterschiedliche Meldungen im Display an:

boot dL in it Hierbei handelt es sich um normale Meldungen, die der Receiver bei jedem Starten anzeigt.

rEC- Der Receiver führt eine Timer-Aufnahme im Standby-Modus aus.

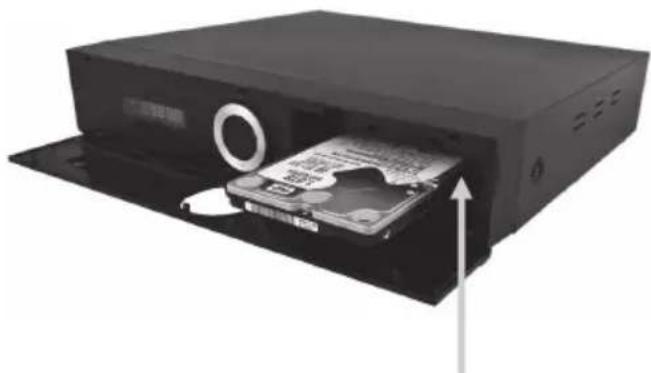

Festplattenschacht

Folgende Festplatten werden unterstützt:

• Schnittstelle: Serial-ATA (SATA)
• Bauform: 2,5", max. Höhe 9,5mm
• Geschwindigkeit: 5400 oder 7200rpm empfohlen
• Speicherkapazität: max. 2TB

Festplatte einlegen/entnehmen

1. Receiver ausschalten und vom Netzteil trennen
2. Klappe an der Front öffnen
3. Festplatte einlegen oder entfernen
4. Klappe schließen
5. Receiver mit dem Netzteil verbinden und einschalten

Hinweise:

• Festplatten gehören nicht zum Lieferumfang des Receivers und müssen separat erworben werden.
• Achten Sie beim Einlegen der Festplatte darauf, dass die Kontaktleiste nach unten rechts zeigt. Andernfalls lässt sich die Festplatte nicht vollständig einlegen und die Frontklappe nicht schließen.
• Festplatten, deren Höhe geringer als 9,5mm ist, müssen vor dem Transport des Receiver entnommen werden, um Schäden an den Kontakten zu vermeiden.
• Bezüglich Speicherkapazität, Partitionstabelle, Formatierung und Dateisystem gelten die selben Vorgaben wie bei USB-Speichergeräten. Bitte beachten Sie dazu Seite 14 und 30.

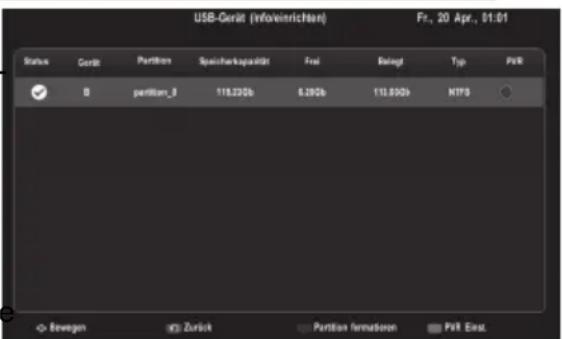

• Zusätzlich zu der SATA-Festplatte können Sie noch USB-Speichergeräte anschließen. Auf Seite 30 wird beschrieben, wie Sie in diesem Fall das Laufwerk für Aufnahme und Timeshift auswählen.
• SATA-SSD-spezifische Funktionen (z.B. TRIM) werden vom Receiver nicht unterstützt.

Anschlüsse/Fernbedienung

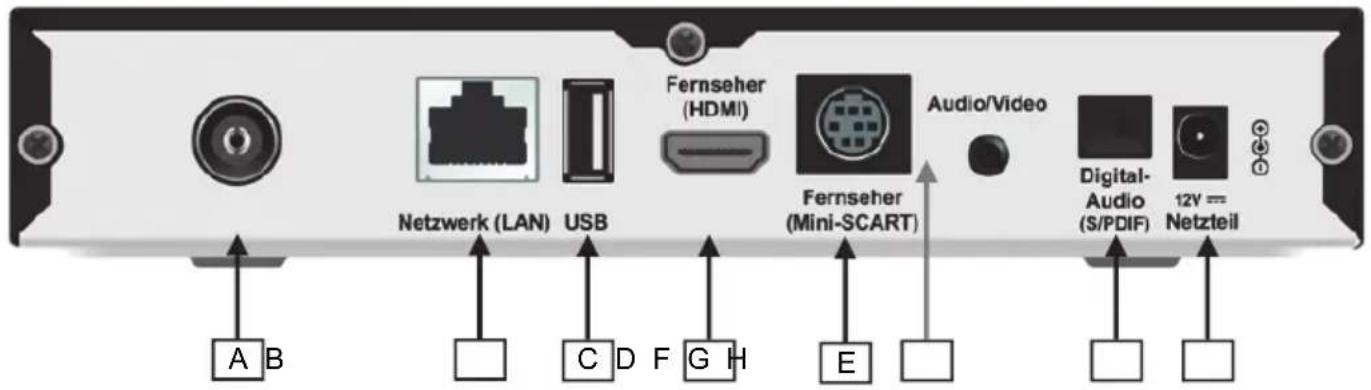

Anschlüsse - Rückseite

Fernseher (HDMI) Fernseher (Mini-SCART) Audio/Video Digital- Audio (S/PDIF) 12V == Netzteil A B Netzwerk (LAN) USB C D F G H E

A) Antennen**- bzw. Kabelsignaleingang** (IEC-Buchse, siehe Seite 13)*

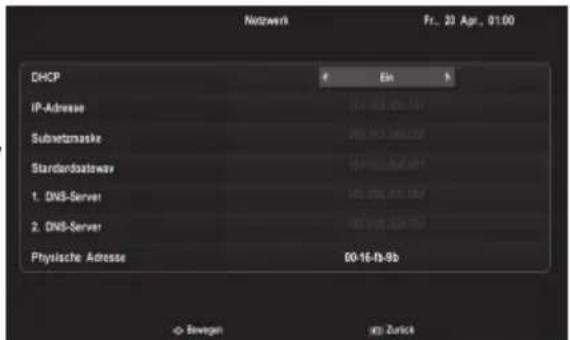

B) Netzwerkbuchse (LAN/Ethernet RJ45, siehe Seite 13)
C) USB-Buchse (siehe Seite 14)
D) HDMI-Ausgang (siehe Seite 12)
E) Mini-SCART (siehe Seite 12)**
F) Audio/Video-Ausgang (Siehe auch Seite 12/13/32)
G) Digitaler Audioausgang (S/PDIF optisch, siehe Seite 12)**
H) Anschlußbuchse für das mitgelieferte Netzteil

* Der Receiver kann eine DVB-T/T2 Antenne über das Antennenkabel mit Strom (Gleichspannung, 5V, max. 50mA) vorsorgen. Einige Antennen mit eingebautem Verstärker ("Aktive Antennen") erfordern diese Art der Stromversorgung. Bitte beachten Sie dazu das Handbuch zu Ihrer Antenne. Bitte lesen Sie auf Seite 15 und 23 ("Manuelle Suche"), wie Sie die Stromversorgung einschalten.

** Nur bestimmte Modelle, siehe Seite 4.

Fernbedienung

• Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-). Orientieren Sie sich hierzu an den Markierungen auf der Fernbedienung und den Batterien.
  • Legen Sie die Batterieklappe wieder auf.
  • Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver eine längere Zeit nicht benutzen.

Sicherheitshinweise:

• Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung beschädigen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
• Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
  • Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.
• Bitte halten Sie Batterien und die Fernbedienung von Kindern fern.

POWER Gerät ein-/ausschalten

Mute Ton stumm schalten

AUDIO Tonspur wechseln

SUB-T Untertitel aufrufen

HDMI HDMI-Auflösung ändern

Bildsuchlauf rückwärts/vorwärts Vorherige/nächste Datei wiedergeben

PVR Aufnahmeliste anzeigen

Wiedergabe starten/pausieren/Timeshift

Wiedergabe/Aufnahme stoppen

● Aufnahme starten

ROT Rote Funktionstaste

GRÜN Grüne Funktionstaste

GELB Gelbe Funktionstaste

BLAU Blaue Funktionstaste

MENU Hauptmenü einblenden

EXIT Menü verlassen

▲/▼/◄/► Elemente im Bildschirmmenü auswählen

OK/LIST Auswahl bestätigen, Senderliste anzeigen

i Informationen anzeigen

BACK Vorherigen Sender aufrufen, zum vorherigen Menü wechseln

VOL+/VOL- Lautstärke ändern

EPG Elektronischen Programmführer einblenden

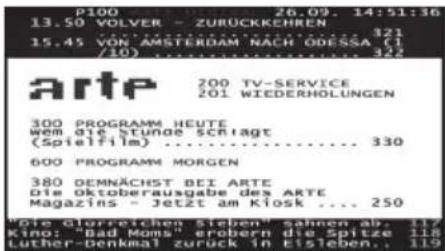

TXT Videotext einblenden

CH ▲▼ Sender umschalten, Seitenweise durch Senderlisten blättern

0-9 Zahlen und Sendernummer eingeben

TV/RADIO Umschalten zwischen TV- und Radiomodus

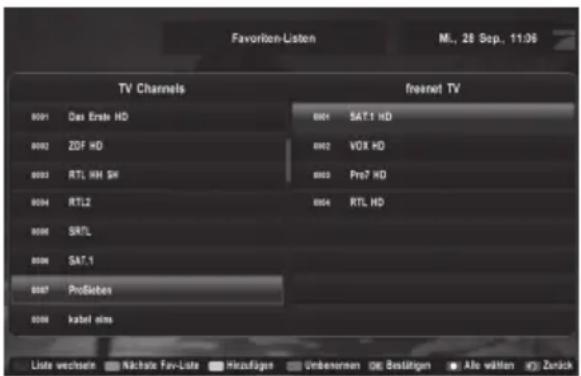

FAV Favoritenlistenauswahl einblenden

Anschluss an den Fernseher

Vorbereitung:

• Stellen Sie sicher, dass alle Geräte ausgeschaltet und von dem Stromnetz getrennt sind.
- Lesen Sie die Bedienungsanleitung des Fernsehers und anderer Zubehörgeräte und beachten Sie die Sicherheitshinweise.
• Verbinden Sie das Netzkabel/Netzteil zuletzt mit einer gut zugänglichen Steckdose.

Der Receiver kann sowohl mit Fernsehern mit HDMI-Eingang, mit SCART-Buchse (nur bestimmte Modelle, siehe Seite 4) und mit Geräten mit AV-Eingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.

HDMI

Verbinden Sie den HDMI-Anschluss des Receivers mit einem freien HDMI-Eingang Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie Ingang aufrufen.

Für die Verbindung wird ein HDMI-Kabel benötigt. Dieses gehört nicht zum Lieferumfang des Receivers.

AV

Verbinden Sie den Audio/Video-Anschluss des Receivers mit einem freien AV-Eingang Ihres Fernsehers. Lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den AV-Eingang aufrufen.

Für die Verbindung wird ein spezielles Adapter-Kabel (XORO-Artikelnummer: ACC400514) benötigt. Dieses gehört nicht zum Lieferumfang des Receivers. Die PIN-Belegung wird auf Seite 32 beschrieben.

SCART (Nur bestimmte Modelle, siehe Seite 4)

Verbinden Sie den Mini-SCART-Anschluss des Receivers mit einem freien SCART-Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.r. automatisch auf den

SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht der Fall sein, lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den SCART-Eingang aufrufen.

Für die Verbindung wird ein spezielles Mini-SCART-zu-SCART-Adapterkabel (XORO-Artikelnummer: ACC400513, EAN 4260427611265) benötigt. Diese Kabel gehört zum Lieferumfang einiger Modelle (siehe Seite 4).

Hinweise:

• Der Receiver ist für den Anschluss an 16:9 Fernseher voreingestellt. Bitte lesen Sie auf Seite 27 nach, wie Sie die Einstellungen für einen 4:3 Fernseher anpassen können. Das Ändern der HDMI Auflösung wird dort ebenfalls beschrieben.
• Verwenden Sie hochwertige Kabel. Minderwertige HDMI-Kabel (besonders ab Längen über 1,5m) können Bildfehler verursachen, eine Bildübertragung unmöglich machen oder den DVB-T2-Empfang stören.

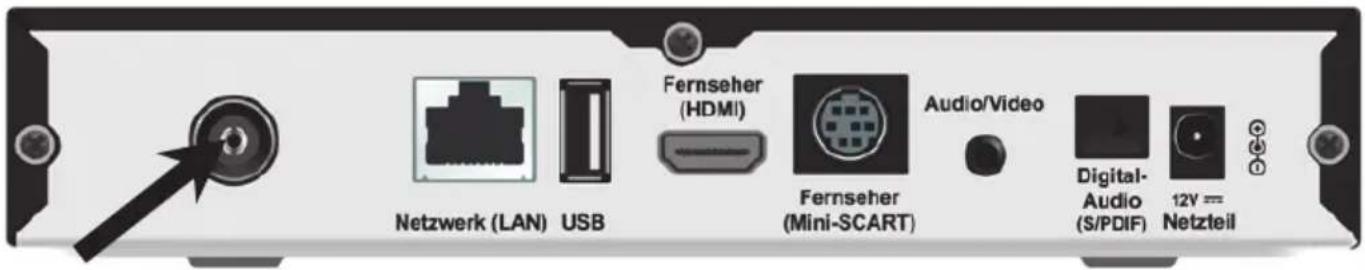

Anschluss an die Antenne bzw. den Kabelanschluss

Netzwerk (LAN) USB Fernseher (HDMI) Fernseher (Mini-SCART) Audio/Video Digital-Audio (S/PDIF) 12V = Netzteil

Nutzen Sie ein Antennenkabel, um den Receiver mit Ihrer Antenne oder Ihrem Kabelanschluss zu verbinden

Hinweise:

• Ob Ihr Receiver Kabel- und/oder digitales Antennen-Fernsehen empfangen kann, entnehmen Sie bitte der Tabelle aus Seite 4.
• Einige Antennendosen haben mehrere Anschlussbuchsen. Der Receiver muss mit dem "TV"-Anschluss verbunden werden.
  • Verwenden sich hochwertige und gut abgeschirmte Antennenkabel.

Anschluss an die Hi-Fi Anlage

Analoger Stereo-Ton

L-in

R-in

Der Receiver stellt an seinem AV-Ausgang analogen Stereo-Ton zur Verfügung. Nutzen Sie ein passendes Adapter-Kabel, um den Audio/Video-Ausgang des Receivers mit dem Audioeingang (Stecker Rot/Weiß) Ihrer Hi-Fi Anlage zu verbinden. Über den gelben Stecker wird das Videosignal ausgegeben. Den gelben Stecker müssen Sie nicht mit Ihrer Hi-Fi Anlage verbinden.

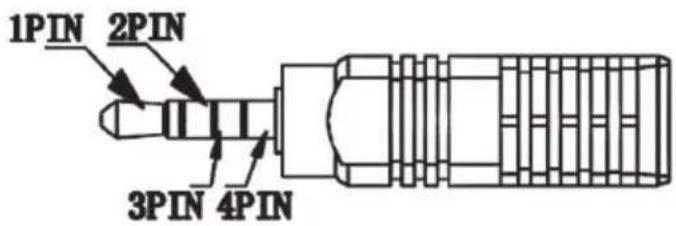

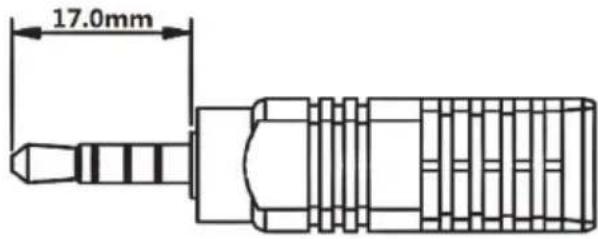

Für die Verbindung wird ein spezielles Adapter-Kabel (XORO-Artikelnummer: ACC400514) benötigt. Dieses gehört nicht zum Lieferumfang des Receivers. Die PIN-Belegung wird auf Seite 32 beschrieben.

Digitaler Ton (Nur bestimmte Modelle, siehe Seite 4)

Verbinden Sie den optischen Digital Audio (S/PDIF)-Ausgang mit einem S/PDIF Eingang an Ihrem Hi-Fi System. Schauen Sie in Handbuch des Hi-Fi Systems nach, wie Sie den Audioeingang aufrufen.

Für die Verbindung wird ein TOSLINK-Kabel (optisches Kabel für Digital-Audio) benötigt. Dieses gehört nicht zum Lieferumfang des Receivers.

Anschluss an das Netzwerk

Verwenden Sie ein hochwertiges Netzwerkkabel, um den Receiver mit Ihrem Internet-Router zu verbinden. Diese Verbindung ist nur erforderlich, wenn Sie die vorinstallierten Apps (siehe Seite 30) verwenden wollen.

Für die Verbindung wird ein Netzwerkkabel (CAT 5e oder höher) benötigt. Dieses gehört nicht zum Lieferumfang des Receivers.

Anschließen

Verbinden von USB-Massenspeichergeräten Antenna Network (LAN) USB Farmscher (HDMI) Audio/Video Farmscher (Mini-SCART) Chipkarte Digital- Audio (SPDF) 12V - Netzteil XORO 000 l

Folgende USB-Geräte werden unterstützt:

• USB-Massenspeichergeräte
• Max. Kapazität: 2048GB (2TB)
- FAT32/NTFS

Hinweise:

- Erstellen Sie eine Datensicherung aller Dateien auf einem USB-Speichergerät, bevor Sie dieses mit dem Receiver verbinden.

- Sollte Ihr USB-Speichergerät nicht mehr erkannt werden, ist evtl. das Dateisystem beschädigt. Überprüfen Sie es bitte mit der Datenträgerdiagnose Ihres Computers oder formatieren Sie es erneut (siehe Seite 30).

- Der Receiver benötigt evtl. einige Zeit, bis USB-Geräte erkannt und betriebsbereit sind. Während dieser Zeit kann der Receiver verzögert auf Eingaben der Fernbedienung reagieren.

- Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft und nicht alle entsprechen den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB-Speichergerät nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher aus.

- Speichergeräte mit Partitionsstil "MBR" bis 2048GB (2TB) werden unterstützt.

- Speichergeräte mit dem Partitionsstil "GPT" können mit dem Receiver nicht verwendet werden. Werden Speichergeräte mit dem Partitionsstil "GPT" angeschlossen, bietet der Receiver an, das Speichergerät mit einer MBR-Partition zu versehen und diese zu formatieren. Dabei gehen alle Daten auf dem Speichergerät verloren.

- PVR-Aufnahmen* benötigen viel Speicherplatz. Der Receiver* zeichnet Sendungen in der Qualität (Auflösung, Datenrate usw.) auf, in der sie vom Sender übertragen werden. Daher kann nicht genau vorhergesagt werden, wie viel Speicherplatz eine Aufnahme belegt. Eine HD-Aufnahme in hoher Qualität und mit mehreren Tonspuren (planen Sie hierfür ca. 2-4GB pro Stunde ein) belegt deutlich mehr Platz als eine Übertragung in Standardqualität mit geringer Datenrate.

- Für USB-Aufnahme* und Timeshift* ist ein entsprechend schnelles Speichergerät erforderlich. Ist das Speichergerät zu langsam, kommt es zu Bildstörungen und abgebrochenen Aufnahmen. Auch moderne USB-Sticks sind für PVR-Aufnahmen häufig ungeeignet. Festplatten haben ein besseres Preis-/Leistungsverhältnis und selbst ältere Festplatten bieten meistens mehr als genug Schreib-/Lesegeschwindigkeit.

- USB 3.0-Geräte und die dazugehörigen Kabel haben zusätzliche Kontakte zur schnellen Datenübertragung in den Steckern. Diese Kontakte werden nicht verbunden, wenn diese Geräte mit USB 2.0 Host-Controllern verbunden werden. So wird die Abwärtskompatibilität zu USB 2.0 Host-Controllern sichergestellt. Der Receiver verfügt über einen USB 2.0 Host-Controller, daher wird max. USB 2.0-Geschwindigkeit erreicht.

- Wenn Sie mehrere Speichergeräte gleichzeitig anschließen, müssen Sie das Aufnahmegerät festlegen (siehe Seite 30).

*Nur bestimmte Modelle. Siehe Seite 4.

Bei der ersten Inbetriebnahme des Receivers erscheint das Installationsmenü auf dem TV-Bildschirm. Dieses Menü enthält folgende Optionen:

• Systemsprache
• Land
  • Empfangsart wählen
  • Strom für Antenne
  • Autom. Sendersuche

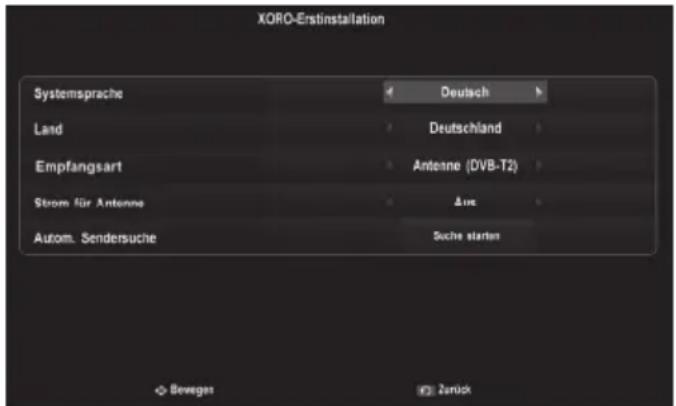

XORO-Erstinstallation Systemsprache Deutsch Land Deutschland Empfangsart Antenne (DVB-T2) Strom für Antenne Aus Autom. Sendersuche Suche starten Beverages Zurück

Mit den Pfeiltasten ▲/▼ können Sie zwischen den Menüpunkten wechseln. Wenn ein Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten ◀/► anpassen.

Systemsprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Land

Wählen Sie aus, in welchem Land Sie den Receiver betreiben wollen.

Empfangsart wählen (Nur bestimmte Modelle. Siehe Seite 4)

Wählen Sie aus, ob Sie den Receiver mit einem Kabel-Anschluss (DVB-C) oder mit einer Antenne für DVB-T/DVB-T2 verbunden haben. Die Änderung der Empfangsart muss mit den Tasten ◀/▶/ OK bestätigt werden. Der Receiver führt anschließend einen Neustart durch.

Strom für Antenne

Muss Ihre DVB-T/T2-Antenne (z.B. eine Zimmerantenne mit Verstärker ohne eigenes Netzteil) vom Receiver über das Antennenkabel mit Strom versorgt werden, schalten Sie diese Funktion ein. Bei DVB-C steht diese Einstellung nicht zur Verfügung.

Autom. Sendersuche

Starten Sie die Sendersuche mit der OK Taste. Der Suchlauf kann einige Minuten in Anspruch nehmen. Sollte der Suchlauf nicht alle Sender finden, lesen Sie bitte Seite 23.

Hinweise:

• In Deutschland werden in den meisten Gebieten keine DVB-T/T2-Radiosender übertragen.
• Nach einem Umzug in eine andere Region müssen Sie den Sendersuchlauf erneut ausführen.
• Der Receiver unterstützt kein HbbTV. Daher können "Internet"- bzw. "Connect"-Sender nicht angezeigt werden.

- Der Receiver kann keine freenet TV- oder verschlüsselten Sender anzeigen.

- Sollte das Installationsmenü nicht angezeigt werden, setzen Sie das Gerät bitte auf Werkseinstellungen zurück (siehe Seite 23).

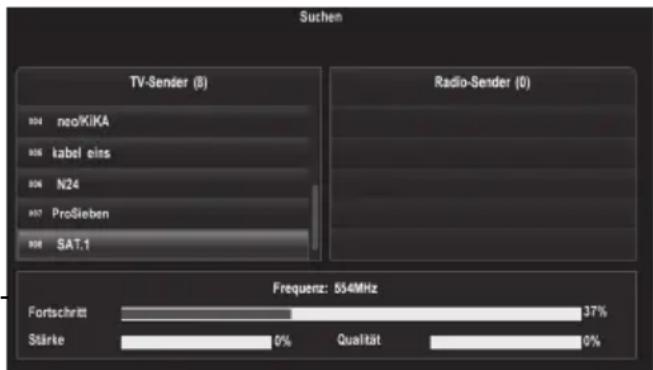

Suchen TV-Senter (B) neo/KiKA kabel eins N24 ProSieben SAT.1 Radio-Sender (0) Frequenz: 554MHz Fortschrift 37% Stärke 0% Qualität 0%

Wichtige Tasten und deren Funktionen

Senderwechsel

Mit den Tasten CH▲▼ können Sie den Sender wechseln. Über die Tasten 0-9 können Sie die Sendernummer auch direkt eingeben.

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK/LIST Taste auf.

▲/▼ Sender auswählen

◀/▶ Sender-/Favoritenliste auswählen

OK Aufrufen des ausgewählten Senders

CH Seitenweise durch die Senderliste blättern

EXIT Senderliste ausblenden

TV Channels(29) 0001 Das Erste HD 0002 ZDF HD 0003 RTL HH SH 0004 RTL2 0005 SRTL 0006 SAT.1 0007 ProSieben 0008 kabel eins

TV/Radio

Wenn Sie zwischen den Fernseh- und Radiosendern wechseln möchten, dann drücken Sie die TV/RADIO Taste.

Favoriten

Haben Sie Favoritenlisten angelegt (siehe Seite 25), können Sie mit der FAV Taste auf die Favoritenlisten zugreifen.

◀/▶ Sender-/Favoritenliste auswählen

▲/▼ Sender auswählen

OK Aufrufen des ausgewählten Senders

EXIT Favoritenliste ausblenden

ProSiebenSAT.1-Gruppe(7) 0901 kabel eins 0902 N24 0903 ProSieben 0904 SAT.1 0905 Pro7 HD 0906 SAT.1 HD 0907 SIXX

Untertitel

Wenn Sie Untertitel anzeigen wollen, drücken Sie die SUB-T Taste.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Untertitelsprache aus. Bestätigen Sie Ihre Auswahl mit OK.

Unberrittel 91 Aus 92 Deutsch

Verlassen Sie das "Untertitelsprache"-Menü mit der Taste EXIT.

Hinweis: Bitte beachten Sie auch die Untertiteleinstellungen auf Seite 28.

Tägliche Bedienung

Wichtige Tasten und deren Funktionen

Tonspur/Sprache wählen

Einige Fernsehsender übertragen mehrere Tonspuren. Mit der AUDIO Taste blenden Sie das Menü zum Wechsel der Tonspur ein.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Sprache bzw. das Audio-format aus. Bestätigen Sie Ihre Auswahl mit OK.

Tonspur 01 Deutsch AAC 02 mis AAC

Verlassen Sie das "Tonspur"-Menü mit der Taste EXIT.

Videotext

Den Videotext aktivieren Sie über die TXT Taste.

0-9 Videotextseite eingeben

▲/▼ Durch die Videotextseiten blättern
◀/▶ Unterseite auswählen (sofern verfügbar)
EXIT Videotext beenden

P100 26.09. 14:51:36 13.50 VOLVER - ZURÜCKKEHREN 821 15.45 VÖN AMSTERDAM NACH ÖDESSA (1/10) 322 artp 200 TV-SERVICE 201 WIEDERHÖLUNGEN 300 PROGRAMM HEUTE wem die Stunde schlagt (Spielfilm) 330 600 PROGRAMM MORGEN 380 DEMNÄCHST BEI ARTE Die Oktoberausgabe des ARTE Magazins - Jetzt am Kiosk .... 250 "Die Glorreichen Steben" sahnen ab. 117 Kino: "Bad Moms" erobern die Spitze 118 Luther-Denkmal zurück in Eisleben. 119

Stummschaltung/Ton aus

Drücken Sie die MUTE Taste auf der Fernbedienung, um den Ton auszuschalten. Drücken Sie die MUTE Taste erneut, um den Ton wieder anzuschalten.

Lautstärke

Mit den Tasten VOL+ / VOL- ändern Sie die Lautstärke.

Wenn Sie Dolby Digital/Dolby Digital Plus über den HDMI-Ausgang als Bitstream ausgeben, hat die Lautstärkeregelung vom Receiver keine Wirkung (siehe Seite 27).

Informationen

Drücken Sie die Taste i, um unterschiedliche Informationen zum aktuellen Programm anzuzeigen. Drücken Sie die Taste i mehrfach, um Detailinformationen zur laufenden Sendung bzw. zum aktuellen Sender anzuzeigen.

HDMI-Auflösung ändern

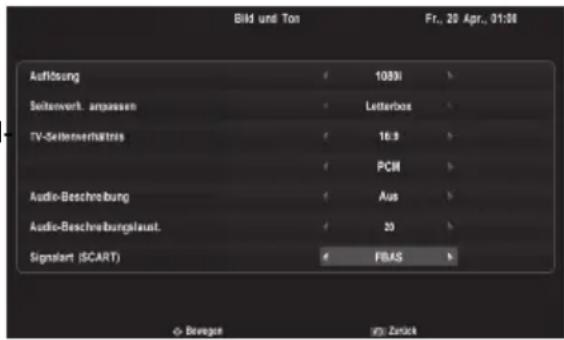

Während des Fernsehens haben Sie die Möglichkeit, die HDMI-Auflösung zu ändern, ohne das Menü aufzurufen. Drücken Sie dazu die HDMI Taste; die Auflösung ändert mit jedem Tastendruck (siehe auch Seite 27).

14:55 GND ZDF VD 14.15-19.00 Die Kückerschacht 10:00-19:00 heute Xpress 2008 M/N 2023 Zinss

ZDF HD Bares für Rares Dendesamt: Törsel-Show, Deutschland 2016. Wertfall oder wertes? Ob ander Konskrans oder ander Rentalt in Hors: Liebers Trinklöseu kann jeder software Forderliche aus Keller oder Gänge schreiben lassen. Die Geschrechte der Kurzafüsten, viele Schätze und noch mehr Fischungen, barmenheiten Verwahrend mit Lecken, Törsen und sonstigen Überzuschlagen – das ohne Leistet Hors: Liebers in "Rares für Rares", HD-Provision Zurück

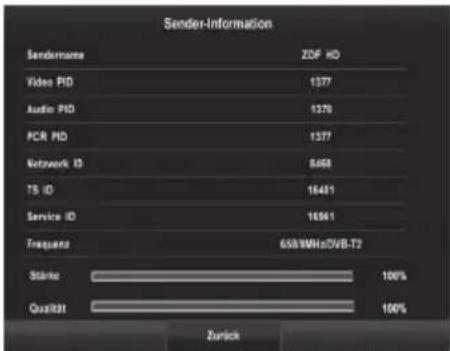

Sender-Information Sendimate ZDF HD Video PD 1377 Audio PD 1379 PCR HD 1377 Network ID 8468 TS ID 16461 Service ID 16561 Frequency 658MHz/DB-T2 Strike 100% Qualiti 100% Zurick

D

Elektronischer Programmführer

Drücken Sie die EPG Taste, der elektronische Programmführer wird angezeigt.

i Sendungsinformationen anzeigen

▲/▼/◄/► Sendung/Sender auswählen

ROT Aufnahme-Timer für die ausgewählte Sendung programmieren

GRÜN Ansicht ändern

OK Erinnerungs-Timer für die ausgewählte Sendung programmieren

EXIT EPG ausblenden

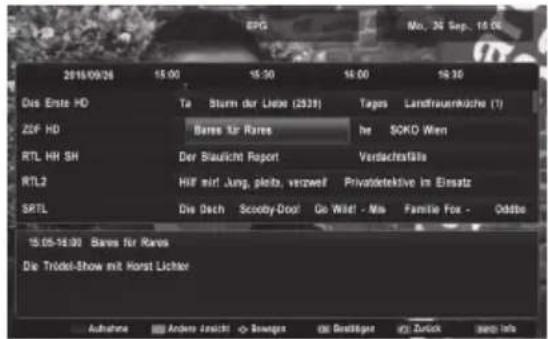

2015/09/26 15:00 15:30 16:00 16:30 Das Erste HD Ta Sturm der Liebe (2038) Tages Landfraureküche (1) ZDF HD Barre für Rares her SOKO Wien RTL HH SH Der Blauticht Report Versicherfälle RTL2 HIF nur Jung, pleitz, verpfelt Privatetektive im Einsatz SRTL Die Desch Scooby-Door Go Wild! - Mia Familie Fox Oddbo 15.05-16.00 Barre für Rares Die Trödel-Show mit Korst Lichter Aufnahme Andere Ansicht Bewegte Das Beratiger Zug Rück Sing Info

Hinweise:

• Die Sender legen fest, ob und in welchem Umfang EPG-Informationen bereitgestellt werden.
• Der Receiver lädt das EPG eines Senders, sobald Sie auf den Sender umschalten.
• Das Laden aller EPG-Informationen kann einige Zeit in Anspruch nehmen.

Timer-Liste

Wenn Sie in der EPG-Anzeige die ROTE bzw. die OK Taste nach Auswahl einer Sendung drücken, werden Informationen wie Sender, Datum und Uhrzeit automatisch aus dem EPG übernommen und ein neuer Time erstellt. In der Timer-Liste haben Sie die Möglichkeit, weitere Einstellungen zu ändern bzw. Timer zu löschen. Drücken Sie dazu die Taste MENU und wählen Sie den Menüpunkt "Timer-Liste" im Menü "Einstellungen" aus (▲/▼/◄/►/OK).

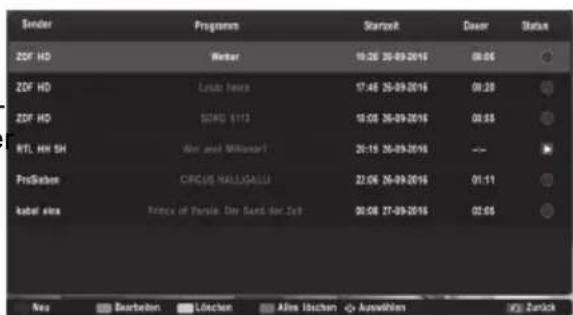

Sender Programm Startzeit Dauer Status ZDF HD Nichter 10:28 30-09-2016 09:05 ZDF HD Luiske hansen 17:45 30-09-2016 09:28 ZDF HD SCRG 6113 15:08 30-09-2016 09:55 RTL HH SH Wol. und Millionart 20:15 30-09-2016 -- ProSieben CIRCUS HALLIGALLI 22:06 30-09-2016 01:11 kabel klex Prince of Parisie Der Sand der Zeit 30:08 27-09-2016 02:05 Neo Barbeien Löchen Alles Höchen Auswählen zirk Zuck

Tastenfunktionen:

▲/▼ Timer auswählen

GELB Ausgewählten Timer löschen

BLAU Alle Timer löschen

EXIT Timer-Liste schließen

ROT Neuen Timer hinzufügen

GRÜN Ausgewählten Timer bearbeiten

Timer hinzulügen Aktuelle Zeit 15:43 26-09-2016 Modus USB-Aufnahme Startzeit 15:48 26-09-2016 Endzeit 18:48 26-09-2016 Wiederholung Eismal Sender ZDF HD CK Beesden

Die Tabelle auf der nächsten Seite beschreibt alle möglichen Einstellungen.

Hinweise:

• Der Titel der Sendung wird in der Timer-Liste nur dann angezeigt, wenn der Timer aus dem EPG heraus programmiert wurde und die Sendungstitel im Arbeitsspeicher des Receivers vorhanden sind. Beim nächsten Umschalten auf den entsprechenden Sender oder vor Aufnahmebeginn werden die Sendungstitel aus dem EPG geladen.
• Timer können nur für die aktuell gewählte Empfangsart (nur bestimmte Modelle, siehe Seite 4, 23) programmiert und ausgeführt werden. Bei einem Wechsel der Empfangsart werden alle programmierten Timer gelöscht!

Tägliche Bedienung

Timerprogrammierung
Einstellung Erklärung
Modus USB-Aufnahme	: Sendung auf USB-Gerät aufnehmenSenderwechsel: Zur eingestellten Zeit auf Sendung umschalten.
Startzeit	Geben Sie mit den Tasten 0-9 ein, zu welcher Zeit/Datum der Timer starten soll.
Endzeit	Geben Sie mit den Tasten 0-9 ein, zu welcher Zeit/Datum der Timer enden soll. Ist der Modus “Senderwechsel“ gewählt, kann keine Endzeit eingegeben werden.
Wiederholung Einmalig	: Timer einmalig ausführenTäglich: Timer täglichen wiederholenWöchentlich: Timer jede Woche wiederholenMontag bis Freitag: Timer Montag bis Freitag wiederholenSamstag bis Sonntag: Timer am Wochenende wiederholen
Sender	Wählen (◀/▶) Sie hier den Sender aus, den Sie aufnehmen möchten.

Nachdem Sie alle Einstellungen vorgenommen haben, wählen (▲/▼/◄/►) Sie die Schaltfläche "OK" aus. Anschließend bestätigen die Auswahl mit der Taste OK.

• Die meisten Sendungen beginnen und enden nicht pünktlich. Sie können den Receiver so einstellen, dass er die Aufnahmezeit automatisch um ein paar Minuten verlängert (siehe Seite 29).
- Beachten Sie die Aufnahme-Hinweise auf den folgenden Seiten.
- Der Receiver kann auch im Standby-Modus Timer-Aufnahmen durchführen. Kurz vor der Startzeit bereitet sich der Receiver für die Timer-Aufnahme vor. Während der Timer-Aufnahme im Standby wird "-EC" im Display des Receivers angezeigt.

Sofortaufnahme und Timeshift

Sofortaufnahme

Drücken Sie die Aufnahme • Taste während des Fernsehens, um die aktuelle Sendung aufzunehmen.

Der Receiver stoppt die Aufnahme standardmäßig nach drei Stunden. Möchten Sie eine andere Aufnahmedauer einstellen, drücken Sie die Aufnahme • Taste erneut und geben Sie mit den Tasten 0-9 die neue Aufnahmedauer ein. Speichern Sie die neue Aufnahmedauer mit der Taste OK. Auf Seite 29 wird beschrieben, wie Sie die Standard-Aufnahmedauer von drei Stunden ändern können.

Mit der STOP ■ Taste können Sie die Aufnahme manuell beenden. Wählen (◀/▶) Sie die Schaltfläche "OK" aus. Anschließend bestätigen die Auswahl mit der Taste OK.

Einige Gerätemodelle können zwei Aufnahmen zur gleichen Zeit auf unterschiedlichen Sendern ausführen (siehe Seite 4).

Timeshift (Zeitversetztes Fernsehen)

Drücken Sie während des Fernsehens die ▶|| Taste. Bild und Ton werden angehalten, der Receiver beginnt, das Fernsehprogramm auf dem USB-Gerät zwischenzuspeichern. Mit der Taste ▶|| können Sie das Fernsehprogramm lückenlos fortsetzen. Mit den Tasten für den Bildsuchlauf (◀◀ ▶▶) können Sie innerhalb der zwischengespeicherten Daten vor- und zurückspulen, sofern der Fernsehsender diese Funktion erlaubt. Die STOP ■ Taste beendet die Timeshift-Funktion.

Aufnahmeliste

Die aufgenommenen Sendungen können Sie über die PVR Taste erreichen.

Tastenfunktionen:

▲/▼ Aufnahme auswählen

OK Wiedergabe starten

ROT Art der Sortierung wählen

GRÜN Aufnahmen ab- oder aufsteigend sortieren

GELB Alle Aufnahmen löschen

BLAU Ausgewählte Aufnahmen löschen

Aufnahmelate Mo., 26 Sep., 16:28 Sender Programm Startzeit Dauer ProSieben:The Big Bang Theory 20/10/25 16:17:50 00:01:09 ZDF HD:SOKO Wien 20/10/25 16:15:45 00:01:43 Das Erste:Sportaches - Paralympics Rio 2816 20/10/25 17:02:32 00:01:19 Sorteren Undrehen Alles Koschen Löschen Enewgen OK Zurück

Hinweis: Der Receiver fragt, ob die Wiedergabe an der letzten Position fortgesetzt werden soll, wenn Sie das Abspielen mit der Taste OK starten. Wählen Sie "OK", um die Wiedergabe an der letzten Position zu starten. Wählen Sie "Abbrechen", um die Aufnahme vom Anfang an abzuspielen.

Hinweis Wdg. an letzter Position starten? (00:00:47) OK Abbrechen

Wiedergabe

◀◀/▶▶ Bildsuchlauf vorwärts/rückwärts

▶|| Wiedergabe pausieren/fortsetzen

0-9* Nutzen Sie während der Wiedergabe die Zahlentasten 0-9/OK, um zu einer bestimmten Wiedergabeposition zu springen (GOTO).

STOP ■ Beenden der Wiedergabe

Aufnahme löschen

Wählen Sie in der Liste die Aufnahme aus (▲/▼), die Sie löschen möchten. Drücken Sie die BLAUE Taste und bestätigen Sie das Löschen durch Wahl der Schaltfläche "OK" (◄/►/OK).

Mit der GELBEN Taste können Sie auch alle Aufnahmen auf einmal löschen.

Hinweise:

• Um die Aufnahme- und Timeshift-Funktion nutzen können, muss ein USB-Massenspeichergerät angeschlossen, formatiert und vorbereitet sein (siehe Seite 14, 30).
• Bitte entnehmen Sie der Tabelle auf Seite 4, wie viele Aufnahmen Ihr Receiver-Modell gleichzeitig ausführen kann. Bei Geräten, die zwei Aufnahmen gleichzeitig ausführen können, können auch zwei Timer für unterschiedlicher Sender zur gleichen Zeit ausgeführt werden.

Drücken Sie die Taste MEDIA, um Mediendateien von einem angeschlossenen USB-Speichergerät (siehe Seite 14) wiederzugeben.

Der Media-Player erlaubt die Wiedergabe folgender Dateitypen:

• Musik
• Fotos
  Film

Nach erfolgreichem Auslesen des USB-Speichers werden im Dateibrowser Ordner und erkannte Dateien angezeigt. Wählen Sie mit den ▲/▼ Tasten den gewünschten Ordner aus und öffnen Sie diesen mit der OK Taste. Folgende Tasten stehen im Media-Player-Modus zur Verfügung:

Dateibrowser

▲/▼ Datei/Ordner auswählen OK Datei/Ordner wiedergeben/öffnen BACK Navigation zu dem übergeordneten Ordner

ROT Gewählte Datei/Ordner löschen

BLAU Datei/Ordnerliste sortieren

EXIT Zurück zum Auswahlbildschirm

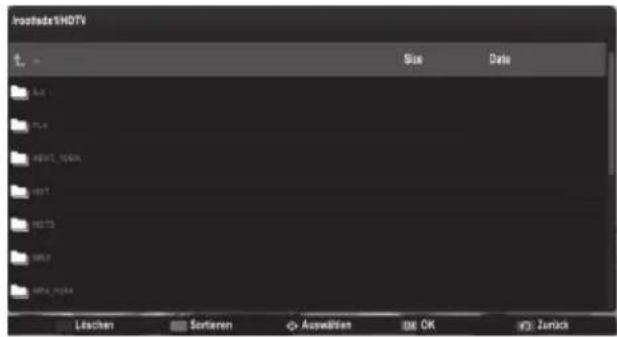

rootclade/SHDTV L - Size Date Lächen Sortieren Auswählen OK Zurück

Wiedergabe - Musik

Wiedergabe pausieren/fortsetzen STOP ■ Wiedergabe beenden I◀◀ ▶▶▶ Nächste/vorherige Datei wiedergeben ROT Wiedergabemodus: Wiederholung/ Zufallswiedergabe aktivieren

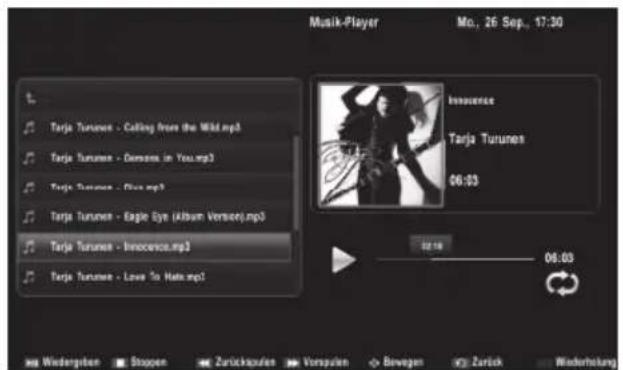

Music-Player Mo., 26 Sep., 17:30 Tarja Turunes - Calling from the Wild.mp3 Tarja Turunes - Densions in You.mp3 Tarja Turunes - Close.mp3 Tarja Turunes - Eagle Eye (album Version).mp3 Tarja Turunes - Inocence.mp3 Tarja Turunes - Love To Hats.mp3 Inocence Tarja Turunes 06:03 06:03 Wiederheiten Stopen Zurückspafen Verspulen Bewegen Zurück Wiederhütung

Wiedergabe - Film

▶|| Wiedergabe pausieren/fortsetzen STOP ■ Wiedergabe beenden ◀◀ ▶▶ Bildsuchlauf vorwärts/rückwärts I◀◀ ▶▶ I Nächste/vorherige Datei wiedergeben AUDIO Tonspuren wechseln (nur bei bestimmten Videodateien) SUB-T Untertitel anzeigen (nur bei bestimmten Videodateien) 0-9 Zu einer bestimmten Wiedergabeposition springen (GOTO)

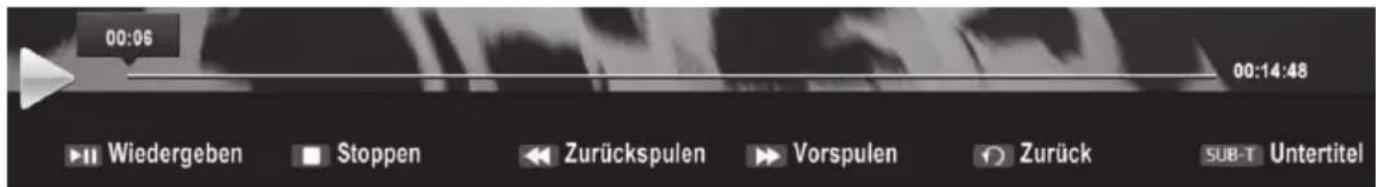

00:06 00:14:48 Wiedergeben Stoppen Zurückspulen Vorspulen Zurück SUB-T Untertitel

Wiedergabe - Foto

▲/▼ Datei/Ordner auswählen

OK Foto anzeigen

GELB Dateiliste aus-/einblenden

GRÜN Diashow starten (Vollbildanzeige)

Nächste/vorherige Datei anzeigen

Photo Mo. 26 Sep. 17:51 1000.jpg 1004128.jpg 1106051.jpg 1206723.jpg 143063main_sarum_storm.gf 1600.jpg 1540196.jpg 1540196.jpg Disshow Lilox Bewegel Zurück

Unterstützte Dateiformate

Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Videocontainern und PC-Programmen zur Erstellung dieser kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeder Teil dieser Dateien evtl. einzeln betrachtet unterstützt wird, kann eine Kombination dieser Teile zu einer nicht abspielbaren Datei führen. Das Darstellen von Fotos mit hoher Auflösung kann viel Zeit in Anspruch nehmen. Wir empfehlen fernsehgerechte Auflösungen (z.B. 1280x720 oder 1920x1080 Pixel)

Fotos: JPEG, BMP

Musik: MP3

Video: Verschiedene Codecs werden unterstützt. Sie müssen/sollten nach den anerkannten Standards erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

Video Codec Auflösung Profil Container
MPEG1MPEG2	1080P@30fps MP@HL MPEG, MPG, TS
MP4	1080P@30fps Simple Profile, Advanced Simple Profile @Level5		AVI, MKV
Xvid	1080P@30fps	AVI
H.264	1080P@30fps Main Profile, High Profile @Level 4.2		AVI, MKV, MP4, TS
HEVC*H.265*	1080P@60fps Main10 Profile, High Tier @Level4.1		TS, MKV

Hinweise: GMC wird nicht unterstützt. Bitrate: 40Mbit/sek. Seitenverhältnis: 4/3, 16/9
* Nur bestimmte Modelle. Siehe Seite 4.
Irrtum und technische Änderungen vorbehalten.

Installation

Autom. Suche

Dieser Menüpunkt startet eine automatische Suche nach Sendern. Eine bereits vorhandene Senderliste wird da bei überschrieben.

Bitte lesen Sie auch Seite 15.

Manuelle Suche

Sie können gezielt nach bestimmten Sendern suchen. Dazu müssen Ihnen die technischen Parameter (Frequenz und bei DVB-T/T2 die Bandbreite) bekannt sein. Die Balkenanzeige am unteren Bildschirmrand zeigt an, ob mit den eingestellten Parametern ein Signal gefunden werden kann. Sie können mit Hilfe der Balkenanzeige auch Ihre Antenne ausrichten.

Im DVB-T/T2-Modus es ebenfalls möglich, die Stromversorgung für die Antenne nachträglich ein-/ und auszuschalten.

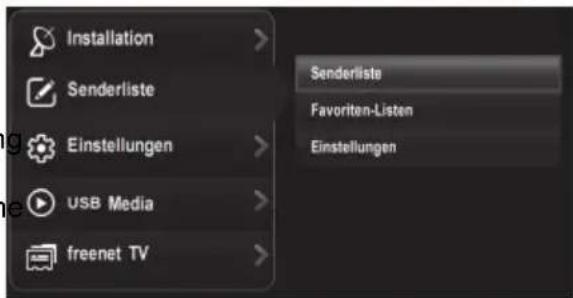

Installation Senderliste > Einstellungen > USB Media > Information > Autom. Sendersuche Manuelle Sendersuche Empfangsart Werkseinstellungen

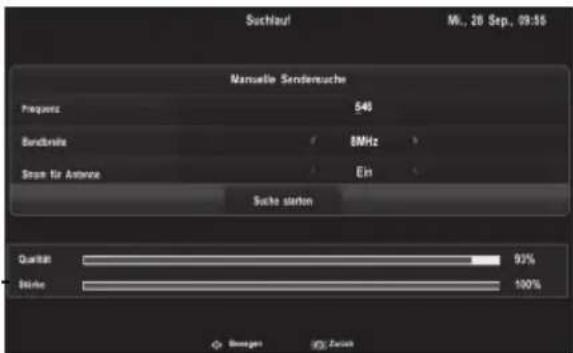

Suchlauf Ml., 26 Sep., 09:55 Manuelle Sendersuche Frequenz 546 Sundesite 8MHz Strum für Anteine Ein Suche starten Qualità: 93% Strike: 100%

Die Frequenz geben Sie mit den Zahlentasten 0-9 ein. Die Bandbreite und die Einstellung für die Stromversorgung der Antenne ändern Sie mit ◀/►. Starten Sie den Suchlauf, indem Sie zur Schaltfläche "Suche starten" navigieren und danach die Taste OK drücken.

Der manuelle Suchlauf fügt neue Sender zur vorhandenen Senderliste hinzu.

Empfangsart Nur bestimmte Modelle, siehe Seite 4 In diesem Menü können Sie die Empfangsart ändern, ohne das Gerät auf Werkseinstellungen zu setzen. Wählen Sie in der Zeile "Empfangsart wählen" die gewünschte Empfangsart. Anschließend muss die Änderung in der Zeile "Änderung aktivieren" aktiviert werden. Das Ändern der Empfangsart hat folgende Auswirkungen:

Empfangsart Fr., 20 Apr., 01:13 Empfangsart wihlen Andere (DHS-T2) Änderung aktivieren OK

• Der Receiver muss neu starten
- Einzelne Einstellungen für die vorherige Empfangsart (z.B. Strom für Antenne) gehen verloren
• Programmierte Timer werden gelöscht
- Sender müssen neu gesucht und/oder sortiert werden

Werkseinstellungen

Sie haben die Möglichkeit, alle Einstellungen und Änderungen rückgängig zu machen, indem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie die PIN ein.

Achtung:

Alle Einstellungen werden zurückgesetzt und alle Sender werden gelöscht. Sie müssen anschließend den Sendersuchlauf erneut durchführen.

Die Standard-PIN im Auslieferzustand und nach dem Laden der Werkseinstellungen ist 0000! (siehe auch Seite 29).

Senderliste

Senderliste

In dem Untermenü haben Sie die Möglichkeit, die gefundenen Sender Ihren Wünschen entsprechend zu sortieren bzw. zu bearbeiten. Sie erhalten nur dann Zugan zu diesem Menü, wenn Sie bei der Passwortabfrage das richtige Passwort eingeben (Standard: 0 0 0 0, sieh Seite 29).

Installation Senderliste Einstellungen USB Media freenet TV Senderliste Favoriten-Listen Einstellungen

Folgende Werkzeuge stehen Ihnen zur Verfügung:

• Verschieben
• Sperren
• Löschen

Achtung: Die Senderliste lässt sich nur dann vollständig bearbeiten, wenn unter MENU/Senderliste/Einstellungen die Einstellung "LCN" ausgeschaltet ist!

Senderlare MI., 28 Sep. 10:48 TV Channels 10001 Das Brake HD 10002 ZDF HD 10003 RTL HN 5H 10004 RTL2 10005 SRTL 10006 SAT.1 10007 ProSieben 10008 kabel eins Liste wechseln Verschieben Lischen Sporers Sostätgen Alle wären Sertien

Verschieben

1. Wählen Sie mit den Tasten ▲/▼ einen Sender aus, welchen Sie auf eine andere Programmnummer verschieben wollen.
2. Drücken Sie die OK Taste, um den Sender zu markieren.
3. Wählen Sie mit den Tasten ▲/▼ den Platz aus, zu dem Sie den markierten Sender verschieben wollen.
4. Drücken Sie die GRÜNE Taste. Der Sender wird an dem gewählten Platz eingefügt.

Hinweis: Sie können auch mehrere Sender mit der OK Taste markieren und diese dann gleichzeitig verschieben.

Löschen

1. Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie löschen möchten.
2. Drücken Sie die GELBE Taste.
3. Bestätigen Sie die Sicherheitsabfrage (◀/▶/OK).

Hinweis: Sie können auch mehrere Sender mit der OK Taste markieren und diese dann gleichzeitig löschen. Die Aufnahme • oder ▶|| Taste erlauben das Markieren aller Sender.

Sperren

Der Receiver fragt nach der PIN, bevor ein gesperrter Sender angeschaut werden kann.

1. Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie sperren möchten.

2. Drücken Sie die BLAUE Taste, der Sender wird für das Sperren markiert.

Drücken Sie erneut die BLAUE Taste, um die Sperrung aufzuheben.

Senderliste

Zwischen Radio- und Fernsehsenderliste wechseln

Drücken Sie die ROTE Taste, um zwischen den Listen zu wechseln.

Senderliste nach Namen sortieren

Drücken Sie die STOP ■ Taste, um die Sender nach Sendernamen oder Nummer zu sortieren. Die vorherige Sortierung geht dabei verloren.

Senderliste speichern

Wenn Sie das Menü "Senderliste" mit der Taste EXIT verlassen, wird die geänderte Liste gespeichert.

Favoriten-Listen

In diesem Menü können Sie jeden Sender einer oder mehreren Favoriten-Listen zuordnen und die Favoritenlisten benennen. Ebenso können Sie die Reihenfolge der Sender in der Favoriten-Liste ändern.

Auf der linken Seite sehen Sie die Haupt-Senderliste. Rechts wird die jeweils ausgewählte Favoriten-Liste angezeigt.

Favoriten-Listen M., 28 Sep., 11:06 TV Channels freenet TV 8001 Das Erste HD 8002 ZDF HD 8003 RTL HK SK 8004 RTLZ 8005 SRTL 8006 SAT.1 8007 Profiles 8008 Isabel aims Liste wechseln Nächster Fav-Liste Herzfrüge Unbenzenen Bestätigem Alle wären Zurich

Tastenfunktionen:

GRÜN Favoritenliste auswählen

BLAU Ausgewählte Favoritenliste umbenennen

▲/▼ Sender auswählen

OK Sender markieren

• oder ▶|| Alle Sender markieren

GELB Markierte Sender zur ausgewählten Favoritenliste hinzufügen/entfernen

ROT Zwischen Radio- und Fernsehsenderliste wechseln bzw. Sender in der Favoriten- liste verschieben

◀/▶ Zwischen Haupt- und Favoriten-Liste wechseln

EXIT Favoriten-Listen speichern und verlassen

Sender verschieben

Sie können Sender auch innerhalb der Favoritenliste auf eine andere Sendernummer verschieben. Drücken Sie zunächst die Pfeiltaste nach rechts (▶), um zur Favoritenlisten zu wechseln. Gehen Sie dann genau so wie beim Verschieben der Sender in der Senderliste (siehe Seite 25).

TV Channels Meimo Sender 0001 Das Erste HD 0002 ZDF HD 0003 RTL HN SK 0004 RTL2 0005 SRTL 0006 SAT.1 0007 ProSieben 0008 kabel eins 0001 kabel eins 0002 SAT.1 0003 RTL2 0004 SRTL 0008 Das Erste HD

Favoriten-Liste umbenennen

1. Wählen Sie mit der GRÜNEN Taste die Liste aus, die Sie umbenennen wollen.
2. Drücken Sie die BLAUE Taste
3. Geben Sie über die Bildschirmtastatur den neuen Namen ein.
4. Drücken Sie die GRÜNE Taste, um den neuen Namen zu speichern.

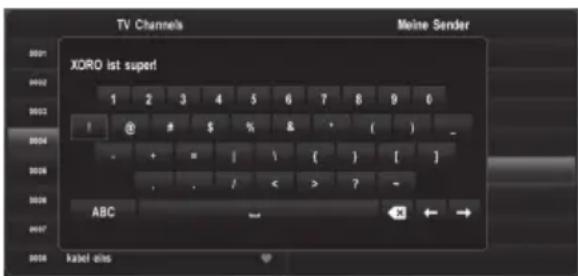

TV Channels Meine Sender XORD list super! 1 2 3 4 5 6 7 8 9 0 @ # $ % & * ( ) - + " | \ [ ] [ ] , . / < > ? - ABC → + ← → kabel dias

Senderliste

Einstellungen LCN

Einige Netzwerkbetreiber übertragen LCN-Informationen. Diese erlauben es dem Betreiber, eine vorsortierte Senderliste zu erzeugen. Ist LCN aktiviert, können Sie die Senderliste nicht mehr nach Ihren eigenen Wünschen nummerieren.

Einstellungen Fr., 20 Apr., 01:01 LCN Aus Verschlüssige Sender speichern Aus Namen auton. aktualisierten Aus Liste auf USB-Gerät sichere OK Liste von USB-Gerät laden OK

Verschlüsselte Sender speichern

Diese Einstellung legt fest, ob bei einem Sendersuchlauf verschlüsselte Sender abgespeichert werden. Da der Receiver keine Sender entschlüsseln kann, belassen Sie diese Einstellungen im Nor- malfall auf "aus".

Namen autom. aktualisieren (Nur bei der Empfangsart DVB-C, siehe Seite 4)

Wird dieser Einstellungen aktiviert, aktualisiert der Receiver die Namen in der Senderliste automatisch. Diese Funktion wird nicht von allen Kabelanbietern unterstützt. Schalten Sie die Funktion aus, falls es zu Problemen mit der Senderliste kommt.

Liste auf USB-Gerät sichern

Mit dieser Funktion können fachkundige Benutzer die interne Datenbank des Receivers (Senderliste und Einstellungen) auf einem USB-Gerät (siehe Seite 14) sichern. Mit der Taste OK starten Sie den Sicherungsvorgang. Ist in dem Receiver eine SATA-Festplatte eingebaut, wird die Datenbank auf dieser gesichert.

Liste von USB-Gerät laden

Diese Funktion lädt eine zuvor gesicherte Datenbank von einem USB-Gerät.

Hinweise:

• Die gesicherte Datenbank-Datei trägt hat die Erweiterung *.db. Die Datei darf nicht umbenannt werden. Je nach Software- oder Datenbankversion kann der Dateiname variieren.
• Laden Sie gesicherte Datenbank nicht, wenn sie mit einer älteren Firmware erzeugt wurde. Nach einem Update der Receiver-Software kann sich das Datenbankformat ändern.

Einstellungen

Timer-Liste

Siehe Seite 18.

Zeit und Datum

Zeitzone

Der Receiver muss wissen, in welcher Zeitzone er sich befindet, damit er die korrekte Uhrzeit berechnen kann. Normalerweise kann der Receiver die korrekte Zeitzone selbstständig ermitteln, wenn die Einstellung "Auto" gewählt wurde. Nur in Ausnahmefällen sollten Sie diese Einstellung verändern.

Zeit und Datum M., 28 Sep., 12:04 Zeitzone Automatiche Abschaltung 4 Auto b 3 Hours Bewegen Zurück

Automatische Abschaltung

Energiesparen nach Vorgabe einer EU-Richtlinie. Der Receiver schaltet nach der ausgewählten Zeit ab, wenn keine Benutzeraktivität festgestellt wird.

Einstellungen

Bild und Ton

Auflösung

Hier definieren Sie die Auflösung, die über den HDMI-Ausgang ausgegeben wird. Die Optionen sind 576p/720p/1080i/1080p.

Bitte beachten Sie auch das Handbuch Ihres Fernsehers.

Bild und Ton Fr., 20 Apr., 01:08 Auflösung 108Ni Seitenwerk. anpassen Letterbox TV-Seitenverhältnis 16.9 PCM Audio-Beschreibung Aus Audio-Beschreibunglauf. 20 Signstart (SCART) FBAS Bewegmt (2) Zurück

Seitenverh. anpassen

Die Einstellung bestimmt, wie der Receiver Sendungen anzeigt, deren Seitenverhältnis von dem Ihres Fernseher abweicht. Es stehen unterschiedlich Einstellungen zur Verfügung:

Ignorieren: Bildinhalte werden nach Möglichkeit als Vollbild dargestellt. Weitere Anpassungen müssen durch den Fernseher erfolgen.

Letter Box: Inhalte mit abweichendem Seitenverhältnis werden mit "schwarzen Balken" dargestellt.

Vergrößern: Inhalte mit abweichendem Seitenverhältnis werden vergrößert dargestellt. "Schwarze Balken" und Verzerrungen werden vermieden, jedoch werden Teile des Bildes abgeschnitten.

TV-Seitenverhältnis

Mit dieser Einstellung legen Sie fest, ob Sie einen 16/9- (Breitbild) oder einen Fernseher mit dem Seitenverhältnis 4:3 an den Receiver angeschlossen haben.

Digital-Audio

Diese Einstellung legt fest, in welchem Format der Ton über den HDMI-Ausgang ausgegeben wird.

PCM Wird diese Einstellung gewählt, werden alle unterstützten Audio-Formate vom Receiver dekodiert und als Stereo-Ton an das angeschlossene Gerät ausgegeben. Diese Einstellung ist mit den meisten HDMI-Geräten kompatibel. Wählen Sie "PCM", falls Probleme bei der Ton-Ausgabe auftreten.

RAW Wird diese Einstellung gewählt, gibt der Receiver Dolby Audio an das angeschlossene Gerät aus.

Wählen Sie diese Einstellung nur, wenn das angeschlossene Gerät Dolby Audio verarbeiten kann. Andernfalls hören Sie keinen Ton.

Der Receiver kann nur dann Dolby Audio ausgeben, wenn der gewählte Sender eine

Dolby Audio-Tonspur übertragt (Ggf. muss diese mit der AUDIO Taste ausgewählt werden)

Wird Dolby Audio ausgegeben, kann die Lautstärke nicht mehr über die VOL+/- Tasten vom Receiver geändert werden.

Audio-Beschreibung

Manche Fernsehsender übertragen eine separate Tonspur für sehbehinderte Zuschauer (Audiodeskription). Mit dieser Einstellung lässt sich diese Tonspur einschalten.

Audio-Beschreibungslautst.

Diese Einstellung legt fest, mit welcher Lautstärke der Receiver die Audiodeskription in die Haupt-Tonspur mischt.

Einstellungen

Signalart (SCART) (Nur bestimmte Modelle, siehe Seite 4)

Die Einstellung bestimmt, welche Bildsignalart (FBAS/RGB) am Mini-SCART-Ausgang (siehe Seite 12) ausgegeben werden. Beachten Sie dazu das Handbuch Ihres Fernsehers.

OSD

Anzeigedauer

Diese Einstellung bestimmt, wie lange die Informationsanzeige (Sendername/-nummer usw.) nach dem Senderwechsel angezeigt wird.

Undurchsichtigkeit

Diese Einstellung beeinflusst die Durchsichtigkeit der Bildschirmmenüs und Informationsanzeigen.

Netzwerk

DHCP

Wir empfehlen, die Einstellung "DHCP" auf "ein" zu be- lassen. Der Receiver bezieht in diesem Fall alle IP- Adressen von DHCP-Server in Ihrem Netz. Fachkundige Benutzer, die die IP-Adressen selbst eingeben wollen, können DHCP abschalten.

Sprachen

Systemsprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Tonspur (Bevorzugte/alternative)

Wählen Sie die bevorzugten Sprachen für Tonspuren.

Untertitel

Schalten Sie diese Funktion ein, wenn Sie Untertitel verwenden wollen.

Untertitelsprache (Bevorzugte/alternative)

Wählen Sie die bevorzugten Sprachen für Untertitel.

OSD Fr., 20 Apr., 01:00 Anzeigedauer

75 %

Underschichtigkeit 100% - Beowgen +/- Zurück

Netzwerk Fr. 20 Agr., 01:00 DHCP f Ein h IP-Adresse Subwetsmaske Standardbataway DNS-Server DNS-Server Physische Adresse 00-16-fb-9b Bevegen yp Zurick

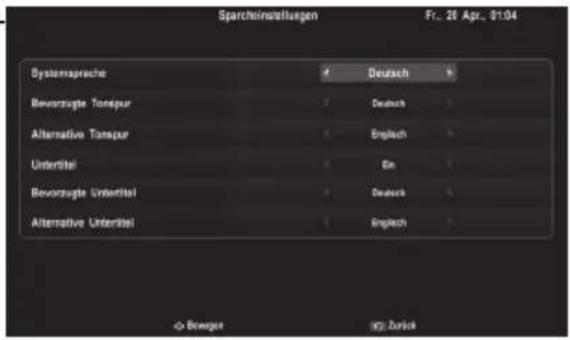

Sparcheinstellungen Fr. 26 Apr. 01:04 Systemsprache Deutsch Bevorzugte Tonspur Deutsch Alternative Tonspur English Untertitel Ein Bevorzugte Untertitel Deutsch Alternative Untertitel English → Bevogur → sp. Zurück

Einstellungen

Kindersicherung

Dieses Menü ist erst nach Eingabe der PIN-Nummer zugänglich. Die Standard-PIN im Auslieferzustand ist 0000.

Jugendfreigabe

In diesem Menü legen Sie fest, ab welcher Altersfreigabe für ein Rundfunkprogramm Bild und Ton erst nach Eingabe des Kennworts angezeigt werden.

Hinweis: Informationen zur Altersfreigabe von Rundfunkprogrammen werden nicht in allen Ländern übertragen.

Kindensicherung Fr. 20 Apr. 01/07 Jugendfrigate 4 18 h Neue PIN eingeben Neue PIN wiederholen

PIN ändern

Geben Sie die neue viertstellige PIN in der Zeile "Neue PIN eingeben" ein. Nach der Eingabe müssen Sie zur Sicherheit noch einmal die PIN in der Zeile "Neue PIN wiederholen" eingeben. Bitte notieren Sie sich die neue PIN. Sollten Sie Ihre PIN vergessen, wenden Sie sich bitte an den XO-RO-Kundendienst (siehe Seite 7).

USB Media

Datei-Manager

Siehe Seite 21.

Aufnahmeliste

Siehe Seite 20.

Installation Senderliste Einstellungen USB Media freenet TV Datei-Manager Aufnahmelliste PVR-Einstellungen USB-Gerät (Info/einrichten) Apps

PVR-Einstellungen

Timer Vor-/Nachlaufzeit

Um die hier eingestellte Anzahl von Minuten verlänger der Receiver die Timer-Aufnahmedauer.

Beispiel:

Vor-/Nachlaufzeit ist auf "5 Minuten" eingestellt. Eine Sendung die laut EPG von 20:00 bis 21:00 läuft bekommt bei der Timer-Programmierung aus dem EPG die tatsächliche Startzeit "19:55" und die Endzeit "21:05". Somit wird vermieden, dass Anfang und Ende der Aufnahme unvollständig sind, falls sich der Sendebeginn um einige Minuten verschiebt.

PVR-Eirestellungen Fr. 20 Apr., 01:02 Timer-Vorlaufzeit 3 Minuten Standard-Aufnahmedauer 3 Stunden Beweg @ Durin

Standard-Aufnahmedauer

Die Einstellung legt die Standard-Aufnahmedauer für Sofortaufnahmen fest (siehe auch Seite 19).

USB Media

USB-Gerät (Info/einrichten)

Dieses Menü zeigt detaillierte Informationen zum angeschlossenen USB-Massenspeichergerät. Außerdem können Sie hier Partitionen formatieren oder festlegen, auf welcher Partition der Aufnahme-Ordner abgelegt werden soll.

USB-Speicher formatieren

Wählen Sie mit den Tasten ▲/▼ die Partition aus, die Sie formatieren wollen. Drücken Sie die ROTE Taste und

wählen Sie anschließend das gewünschte Dateisystem aus (▲/▼/OK). Bestätigen Sie die darauf folgende Sicherheitsabfrage.

USB-Geräte (info@enrichten) Fr. 20 Apr. 01:01 Status Geräte Portion Spanicherkapazität End Relagl Typ PWR B portion_8 113.735b 6.390b 113.600b MTFS Bevegen Zurück Partition Immusion Pull Eng.

Achtung

Beim Formatieren d.h. beim Erstellen eines Dateisystems werden alle Dateien und Verzeichnisse gelöscht, die sich auf dem USB-Speichergerät befinden. Formatieren Sie keine Datenträger, auf denen noch wichtige Dateien gespeichert sind!

Hinweis: Das Dateisystem FAT32 ist mit nahezu allen Computern und Geräten der Unterhaltungs-elektronik kompatibel. Jedoch ist die maximale Dateigröße auf 4GB beschränkt. Datenträger die größer als 32GB sind, werden ineffizient durch FAT32 genutzt.

NTFS kann von einigen Betriebssystem und Geräten der Unterhaltungselektronik nicht gelesen werden. Bei NTFS sind Dateien mit Größen über 4GB möglich. NTFS-Funktionen wie z.B. Journale, Zugriffsrechte, Dateiverschlüsselung und -komprimierung usw. werden vom Receiver nicht unterstützt.

Aufnahme-Gerät bzw. Partition festlegen

Wählen Sie mit den Tasten ▲/▼ die Partition aus, auf der der Ordner für PVR-Aufnahme abgelegt werden soll. Drücken Sie die BLAUE Taste und bestätigen Sie die darauf folgende Sicherheitsabfrage.

Hinweis:

Auf der gewählten Partition wird ggf. ein neuer Ordner für Aufnahmen angelegt. Es werden keine Aufnahme aus ggf. vorhanden Ordnern auf anderen Partitionen in den neuen Ordner kopiert.

Gerät A SATA-HDD oder USB vorne

Gerät B USB hinten

Apps

Auf dem Gerät sind Apps (Wetter/RSS Feedreader) vorinstalliert. Zur Verwendung der Apps folgen Sie den Anweisungen auf dem Bildschirm. Für die Verwendung der Apps ist eine Internetverbindung erforderlich. Es können keine weiteren Apps installiert werden.

Kundenservice kontaktieren: siehe Seite 7.

Symptome Ursache/Lösung
-Es werden nicht alle Sender gefunden-Kein Empfang-Bildstörungen mit starken Mosaiken oder Artefakten, eingefrorene Bilder	Passende Antenne verwenden. Antenne korrekt ausrichten.Wiederholen Sie den Suchlauf (Siehe Seite 23).Schalten Sie ggf. die Stromversorgung für Ihre Antenne ein (siehe Seite 15, 23).Beachten Sie auch die Hinweise zum Kabel-Empfang auf Seite 5.
Kein Bild	Überprüfen Sie die Videoeinstellungen (Seite 27, HDMI-Taste, siehe Seite 17).Verwenden Sie ein hochwertiges HDMI-Kabel.
Kein Ton	Erhöhen Sie die Lautstärke (VOL +).Beachten Sie Seite 26 für die Dolby-Einstellungen.
-Falsche Sprache: Ton oder Untertitel- Keine Untertitel	Drücken Sie dieAUDIOoderSUB-TTaste, um zwischen verfügbaren Sprachen zu wählen.Prüfen Sie die Untertitel- und Spracheinstellungen (siehe Seite 28)
Keine Aufnahme oder Aufnahme bricht ab	Kein freier Speicherplatz auf dem Speichergerät vorhanden (siehe Seite 14 und Seite 30.Möchten Sie länger als 3 Stunden aufzeichnen, schalten Sie die Funktion "Automatische Abschaltung" ab (siehe Seite 26)Das USB-Gerät ist nicht für die Aufnahme vorbereitet oder zu langsam (siehe Seite 14, 30).
USB-Gerät wird nicht erkannt	Bitte beachten Sie die Hinweise auf Seite 14
Gerät zeigt die falsche Uhrzeit	Bitte beachten Sie die Hinweise auf Seite 26, Zeitzoneneinstellung
Der Receiver geht nach 3 Stunden aus	Siehe Seite 26, Einstellung "Automatische Abschaltung"
Bild ist zu klein oder verzerrt	Siehe Seite 24
Das Gerät zeigt beim Starten Meldungen im Display an	Der Receiver zeigt beim Starten unterschiedliche Meldungen (dL, boot, in it) im Display an. Es handelt sich um keinen Fehler sondern um normale Statusmeldungen.
Beim Wechsel der Empfangsart gehen Einstellungen teilweise verloren	Diese Verhalten stellt keinen Fehler dar. Empfangsartspezifisch Einstellungen gehen beim Wechsel verloren.

Allgemeine Daten

Spannungsversorgung Beachten Sie Tabelle auf Seite 4 sowie die Angaben auf dem Netzteil

Tuner

Impedanz 75Ohm

Speicherplätze 999

Frequenzbereich T/T2*: 174-230MHz, 470-858MHz; DVB-C*: 113-858MHz

Videodekodierung MPEG2, MPEG4 AVC/H.264, HEVC* (H.265*)

Video-Auflösung bis zu 1920x1080p

Seitenverhältnis 4:3, 16:9

Betriebsbedingungen

Temperatur 0 - 40°C

Feuchtigkeit < 90% (nicht kondensierend)

* Nur bestimmte Geräte. Siehe Seite 4

Hinweis:

Irrtum und technische Änderungen vorbehalten.

Audio/Video-Stecker

Klinkenstecker

Durchmesser: 3,5mm

Länge: 17mm

PIN-Belegung

1. PIN: Audio links (L)
2. PIN: Audio rechts (R)
3. PIN: Video FBAS (VIDEO)
4. PIN: Masse

17.0mm

1PIN 2PIN 3PIN 4PIN

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebau-Technically unlimited

MAS

Elektronik AG

ten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Kundendienst

E-Mail: [e-mail]

Telefon: [phone] (Mo. - Fr. 11:00 Uhr - 17:00 Uhr)

Fax: [phone]

(Mo.-Fr. 11:00Uhr - 17:00Uhr)

Fax: [phone]

www.xoro.de

DE: V3 ("RED")

FS: 12979
