BEDIENUNGSANLEITUNG KFNS 28463 E MIELE

Gebrauchs- und Montageanweisung Kühl-Gefrierkombination

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor

Aufstellung – Installation – Inbetriebnahme.

Dadurch schützen Sie sich und vermeiden Schäden.

de-DE M.-Nr. 10 839 830

Inhalt

Sicherheitshinweise und Warnungen 5

Ihr Beitrag zum Umweltschutz.... 14

Wie können Sie Energie sparen? 15

Gerätebeschreibung.... 17

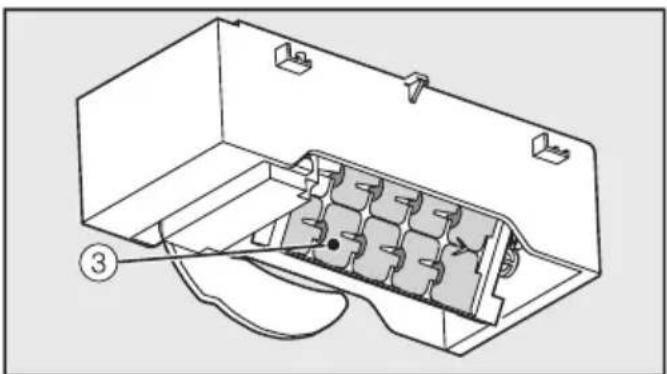

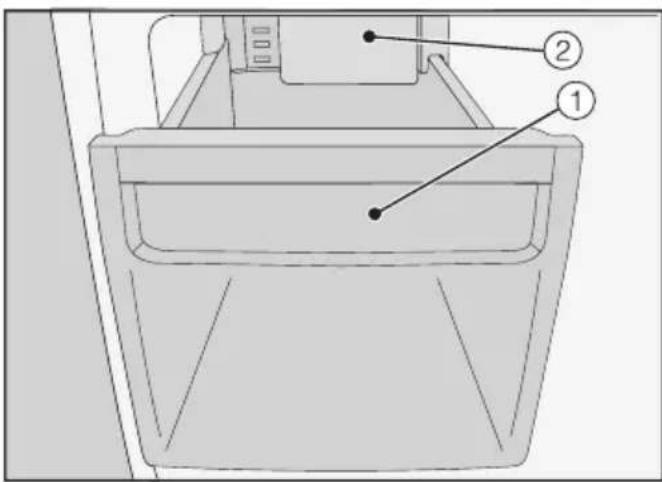

Eiswürfelbereiter mit integrierter Eiswürfelschale.... 18

Zubehör 20

Mitgeliefertes Zubehör 20

Nachkaufbares Zubehör...... 21

Erste Inbetriebnahme.... 22

Vor dem ersten Benutzen.... 22

Kältegerät reinigen.... 22

Kältegerät anschließen 22

Kältegerät ein- und ausschalten 23

Touch-Display.... 23

Kältegerät einschalten.... 23

Startbildschirm 23

Kältegerät ausschalten.... 24

Bei längerer Abwesenheit 26

Die richtige Temperatur 27

... in der PerfectFresh-Zone.... 27

... in der Gefrierzone.... 27

Temperaturanzeige 28

Temperatur einstellen 28

Mögliche Einstellwerte für die Temperatur 29

SuperFrost verwenden.... 30

Funktion SuperFrost 30

SuperFrost ein- oder ausschalten 30

Gewählte Funktion SuperFrost anzeigen.... 31

Temperatur- und Türalarm 32

Temperaturalarm.... 32

Türalarm.... 33

Weitere Einstellungen vornehmen 34

Übersicht Einstellungen.... 34

Erklärungen zu den jeweiligen Einstellungen 37

Holiday-Modus 📌 ein-/ausschalten 37

Kurzzeit ⏻ (QuickCool Timer) nutzen 38

Eiswürfelbereiter ein-/ausschalten 39

Verriegelung 📋/☐ ein-/ausschalten.... 40

Kältegerät ausschalten ⏻ 41

Sabbat-Modus i i ein-/ausschalten 41

Zeitraum bis zum Türalarm 📋 einstellen 43

Miele@home Systemeinstellungen ⓐ 43

Tastenton 📁// Dublin ein-/ausschalten.... 46

Lautstärke Warn- und Signaltöne 📋) einstellen/ausschalten 46

Helligkeit Display ⚙ einstellen 46

Temperatureinheit °C/°F einstellen.... 46

Messe-Modus | ausschalten 46

Werkeinstellungen 📂 zurücksetzen 47

Informationen i abrufen 47

Erinnerung: Geruchsfilter 📍 wechseln.... 47

Erinnerung: Belüftungsgitter ☒ reinigen 48

Lebensmittel in der PerfectFresh-Zone lagern 49

Verschiedene Kühlbereiche.... 49

Für die PerfectFresh-Zone nicht geeignet 49

Worauf Sie bereits beim Einkauf der Lebensmittel achten sollten 49

Trockenfach 51

Feuchtefach.... 51

Klima in der PerfectFresh-Zone 52

Luftfeuchtigkeit in der PerfectFresh-Zone verändern.... 52

Lagerergebnis in den Fächern der PerfectFresh Zone 52

Innenraum Kühlzone gestalten 54

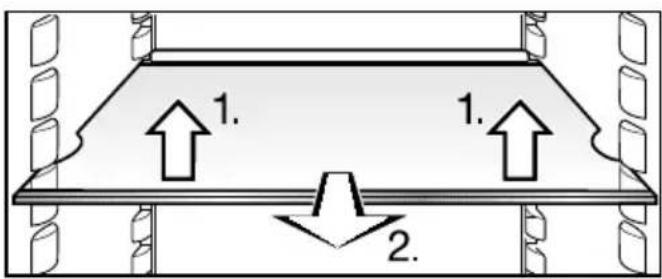

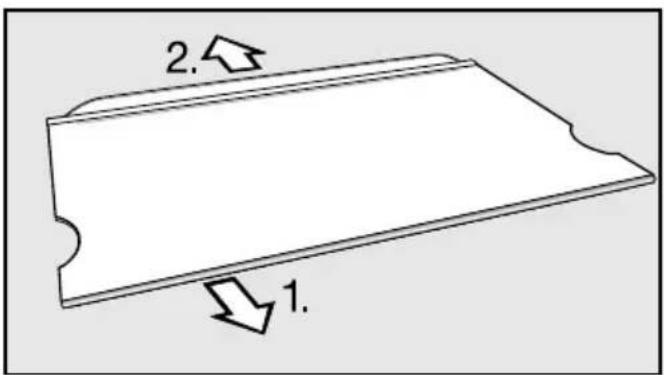

Abstellflächen versetzen 54

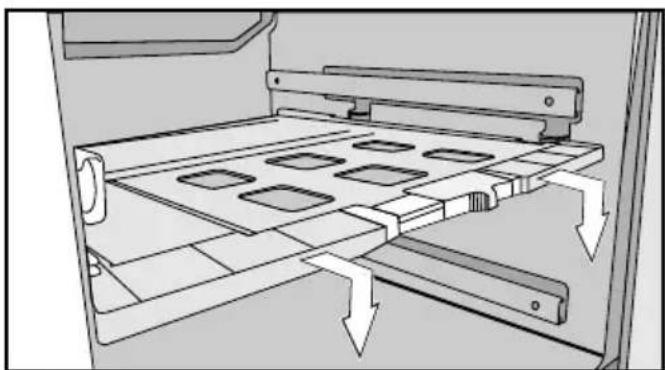

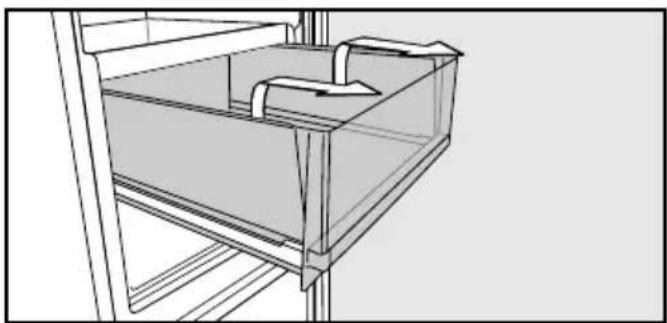

Schubladen der PerfectFresh-Zone entnehmen 54

Geruchsfilter versetzen.... 55

Gefrieren und Lagern 56

Maximales Gefriervermögen 56

Was passiert beim Einfrieren frischer Lebensmittel? 56

Fertige Tiefkühlkost einlagern 56

Lebensmittel selbst einfrieren.... 57

Eiswürfel produzieren.... 59

Eiswürfelbereiter ein-/ausschalten 59

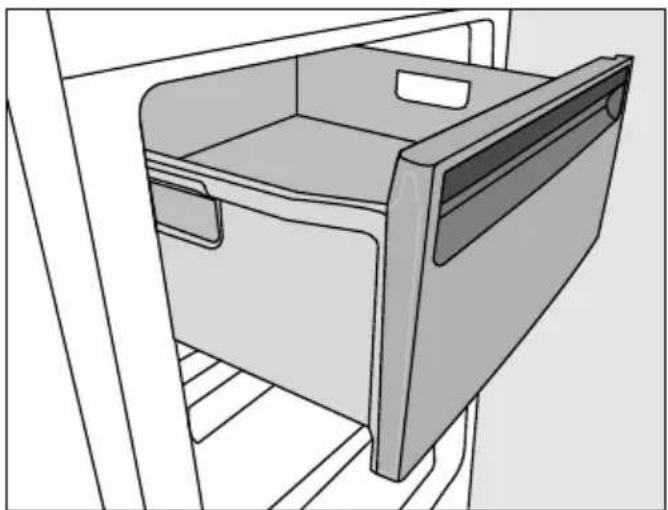

Innenraum gestalten.... 60

Zubehör nutzen 60

Inhalt

Abtauen 61

Reinigung und Pflege 62

Hinweise zum Reinigungsmittel 62

Eiswürfelschale reinigen.... 63

Das Kältegerät zur Reinigung vorbereiten.... 64

Innenraum und Zubehör reinigen 65

Gerätefront und Seitenwände reinigen 66

Belüftungsgitter reinigen 66

Türdichtung reinigen 67

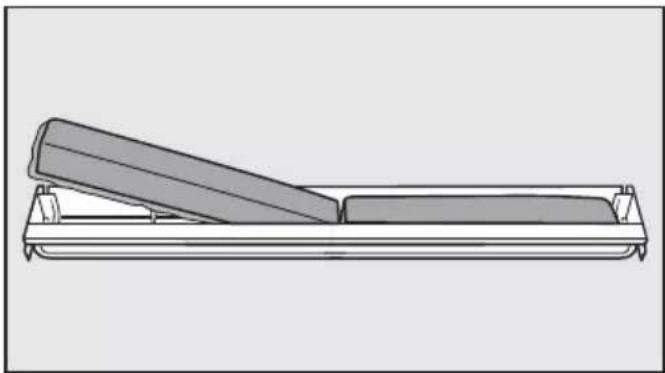

Geruchsfilter wechseln.... 67

Das Kältegerät nach dem Reinigen in Betrieb nehmen.... 68

Was tun, wenn 69

Ursachen von Geräuschen 82

Kundendienst.... 83

Kontakt bei Störungen 83

Garantie 83

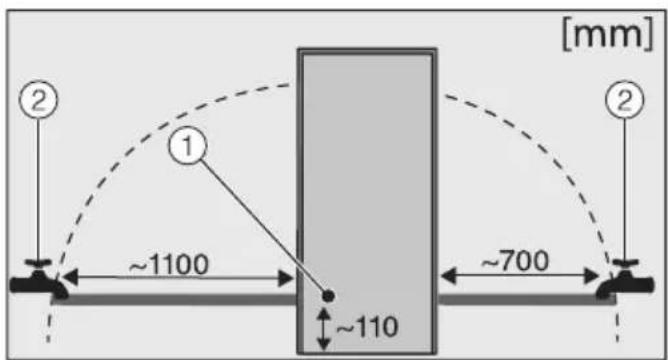

Frischwasseranschluss.... 84

Hinweise zum Frischwasseranschluss 84

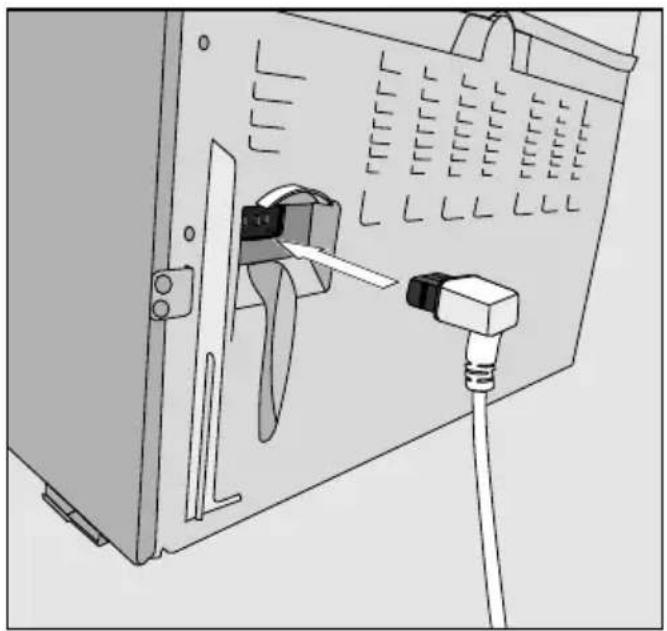

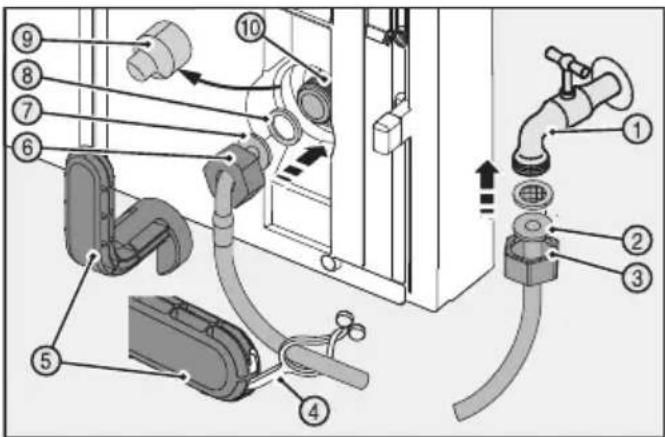

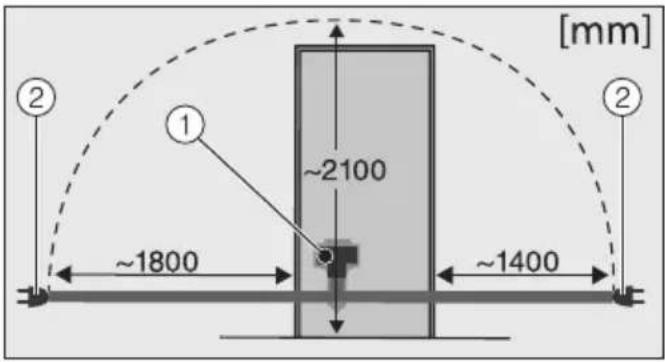

Wasserzuführung anschließen 85

Elektroanschluss 87

Kältegerät anschließen 88

Aufstellhinweise 89

Klimaklasse 89

Be- und Entlüftung 89

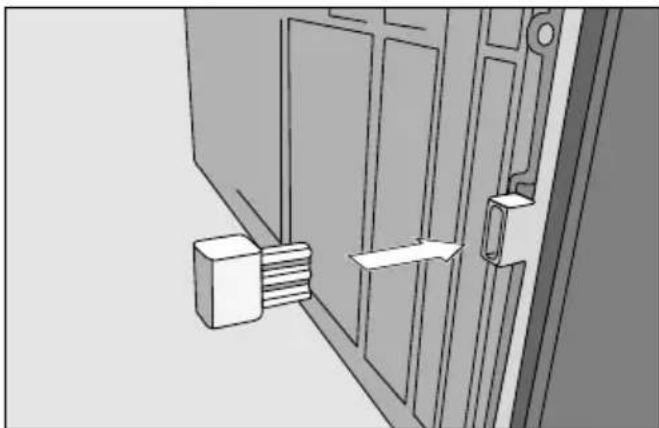

Beiliegende Wandabstandhalter montieren 90

Öffnungswinkel der Gerätetür begrenzen.... 90

Türöffnungsbegrenzer montieren.... 90

Kältegerät aufstellen.... 93

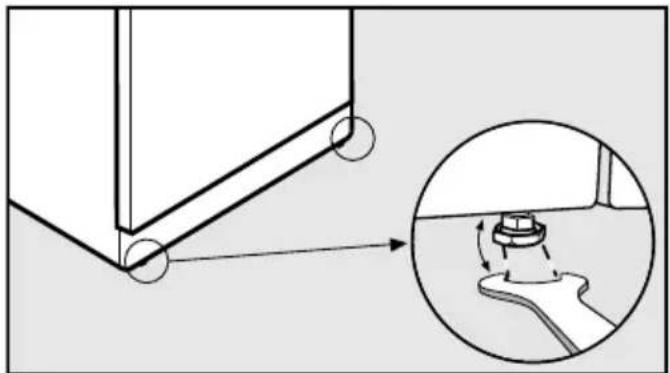

Kältegerät ausrichten 93

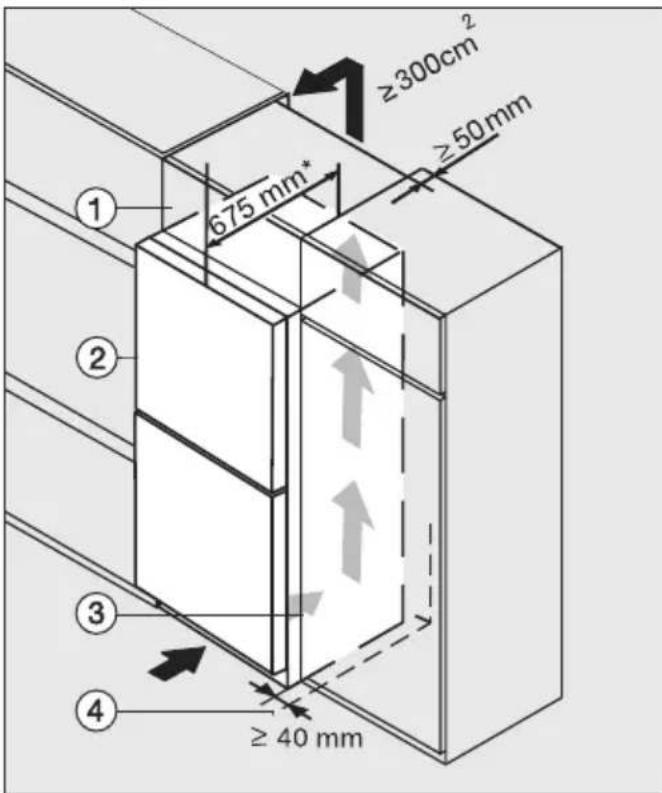

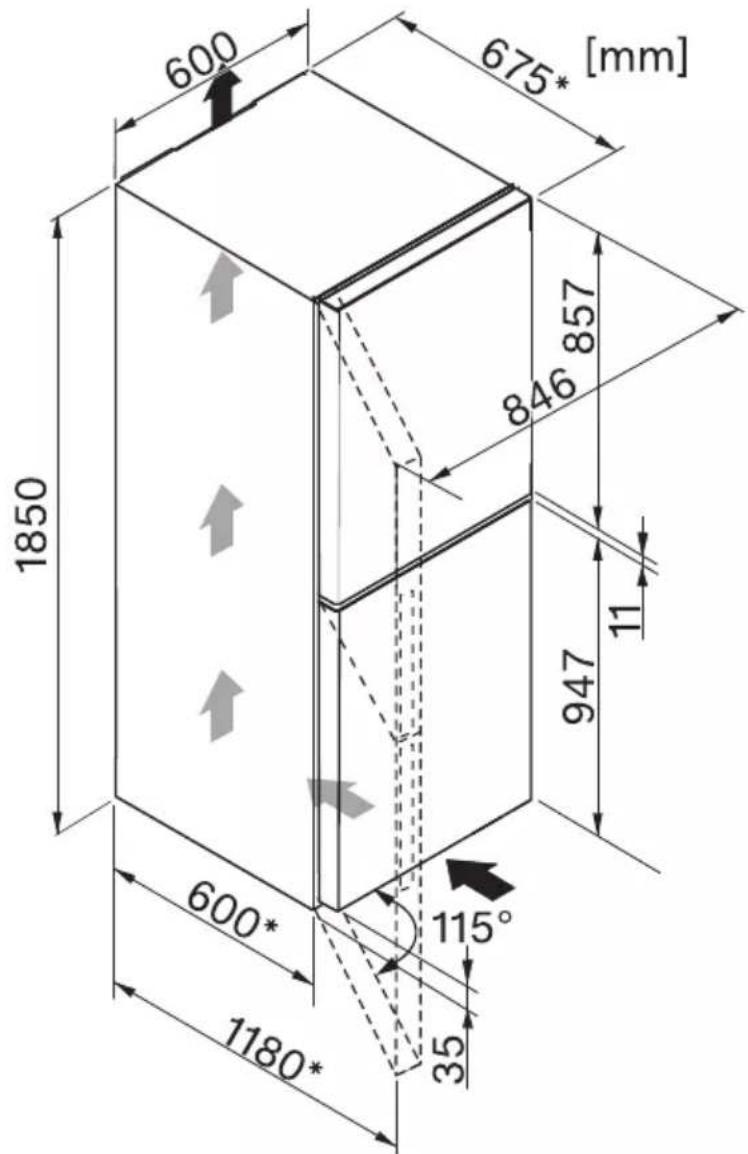

Kältegerät in eine Küchenzeile einbauen.... 94

Gerätemaße 95

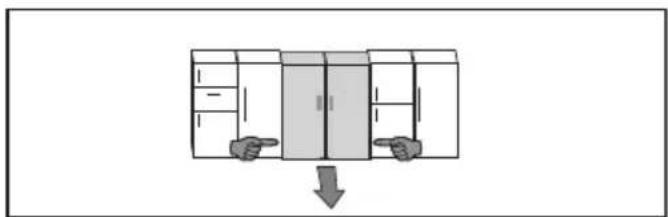

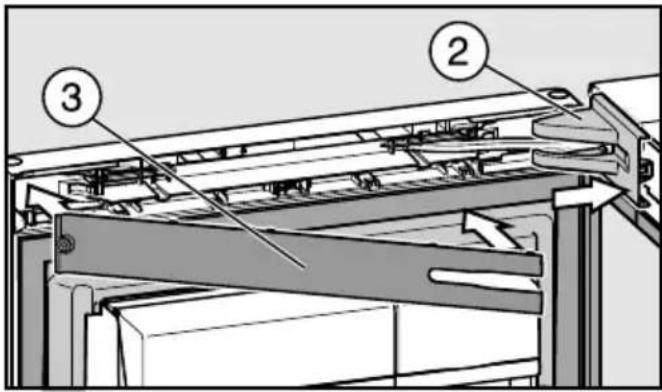

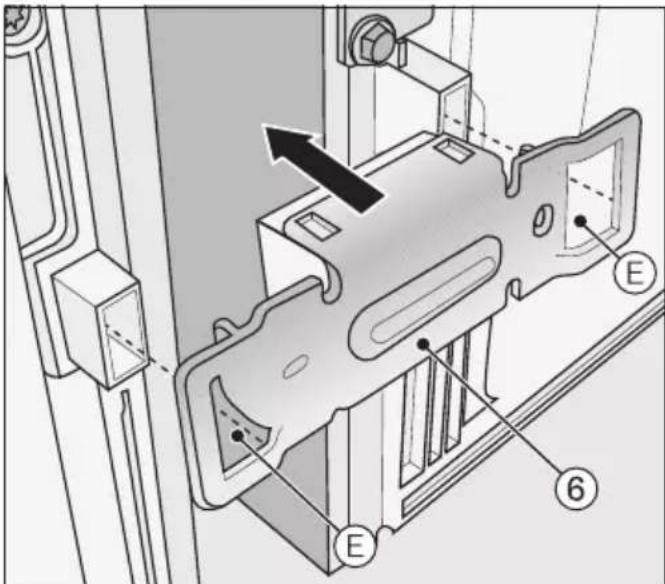

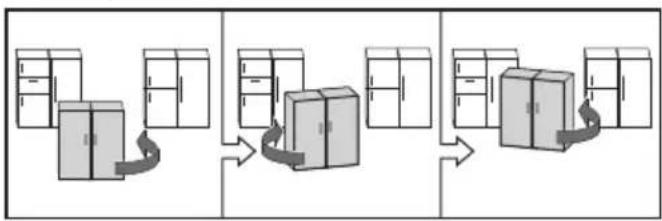

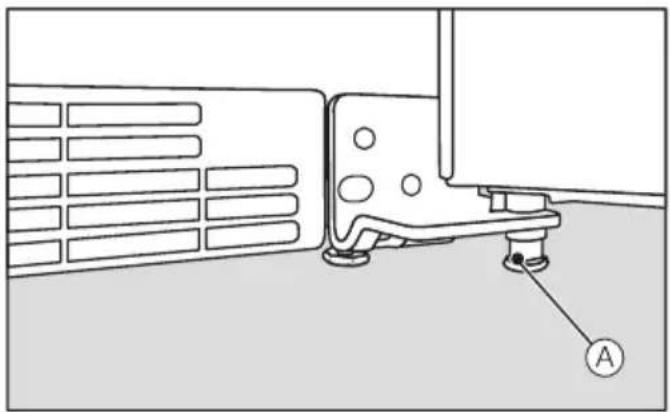

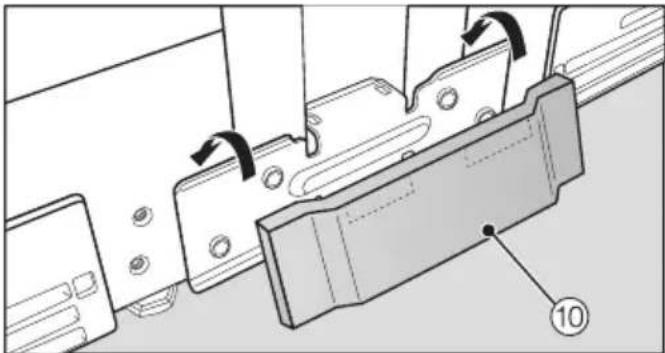

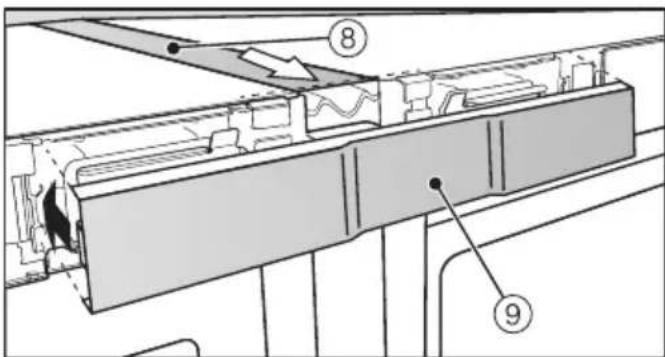

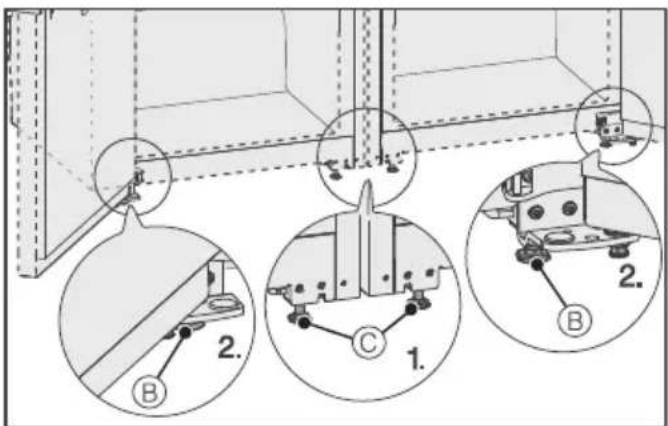

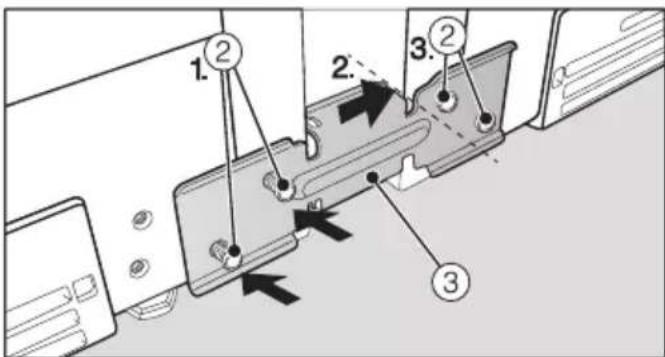

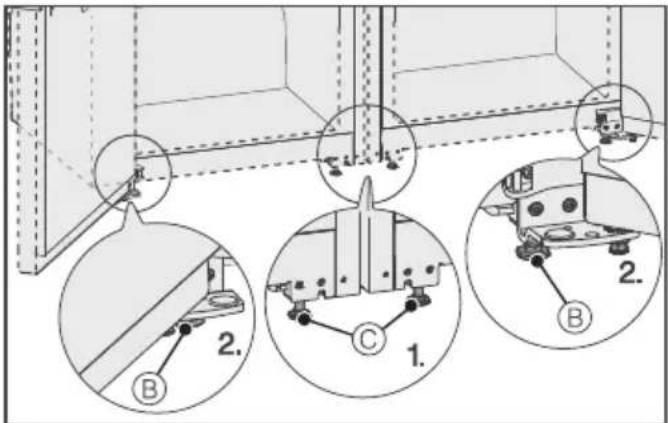

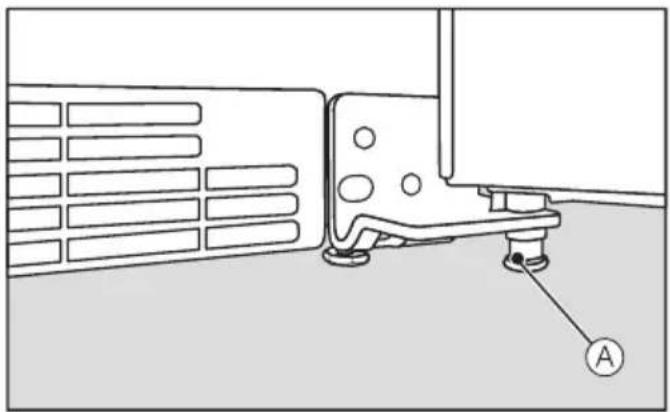

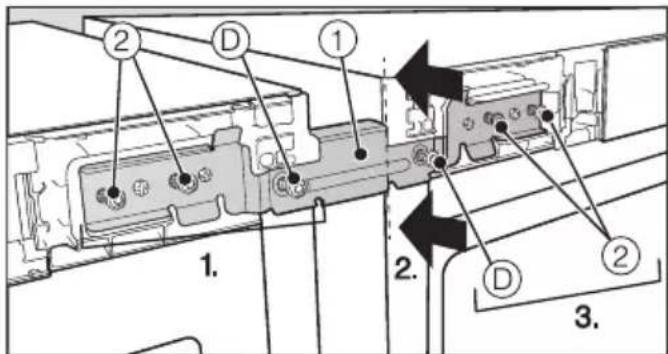

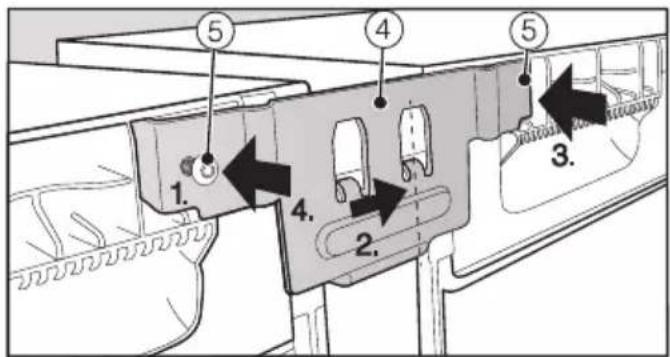

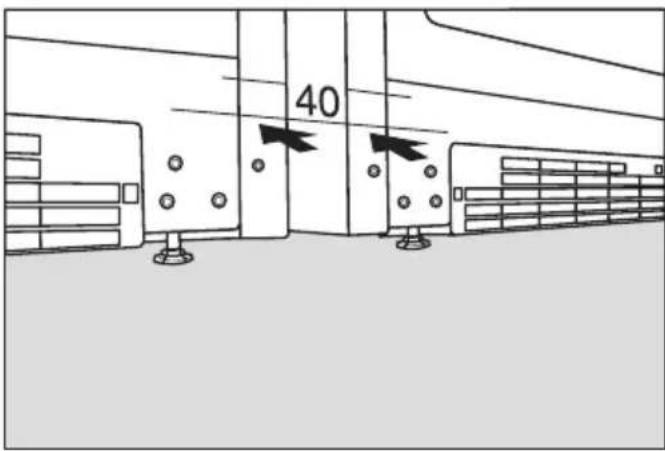

Aufstellen einer side-by-side Kombination.... 96

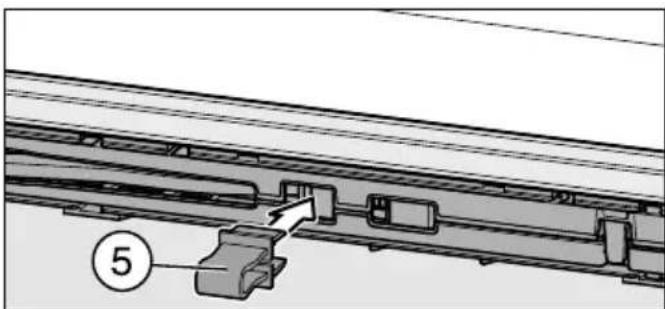

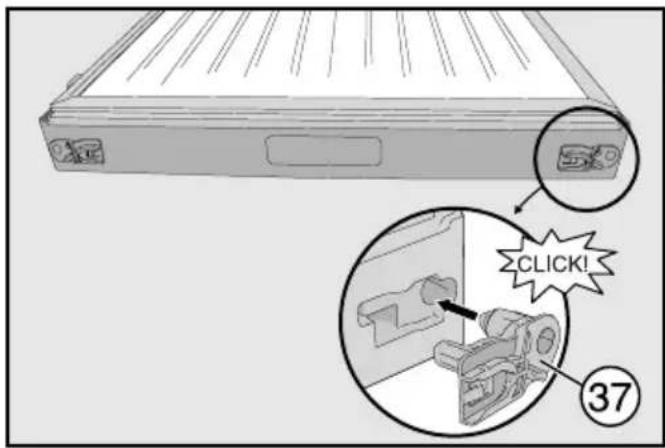

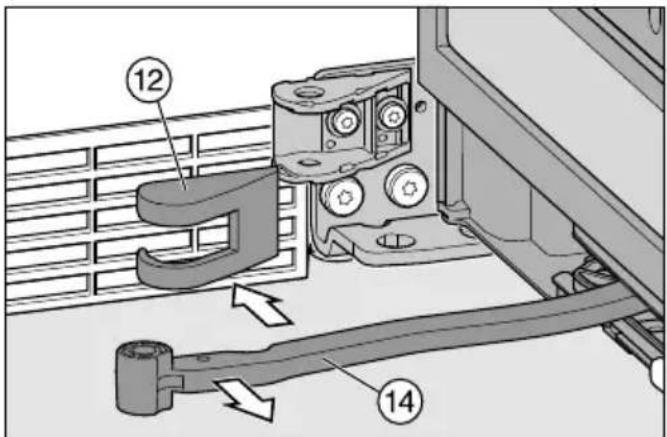

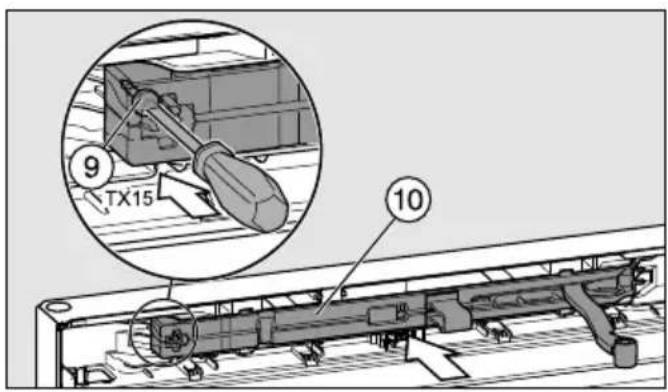

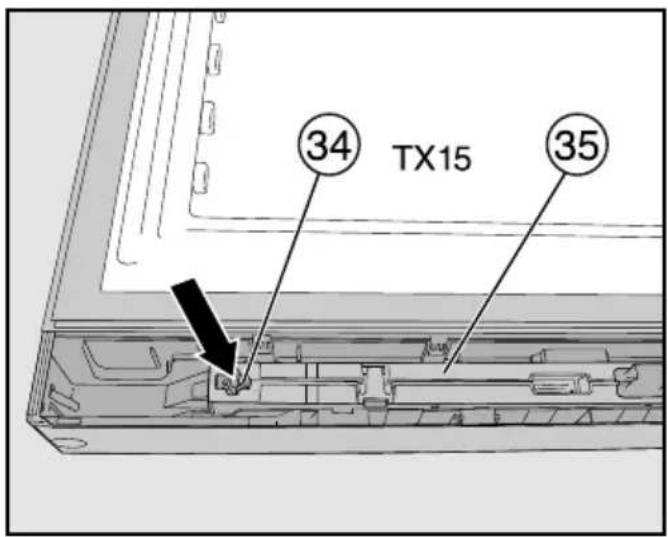

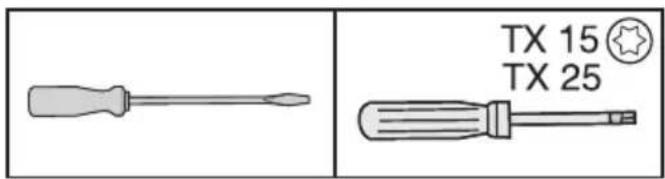

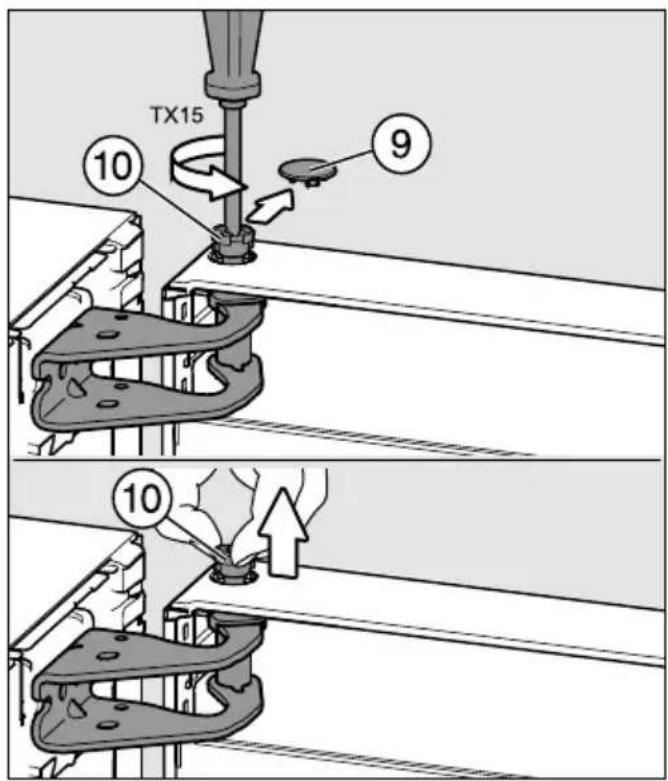

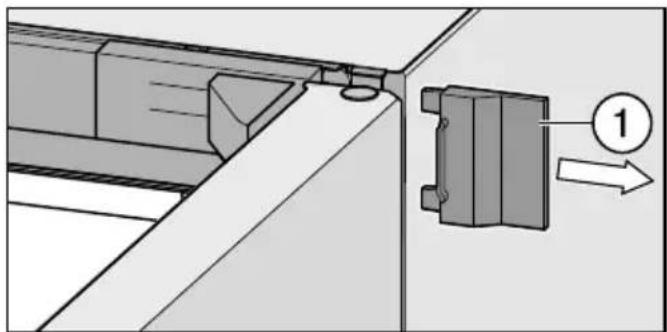

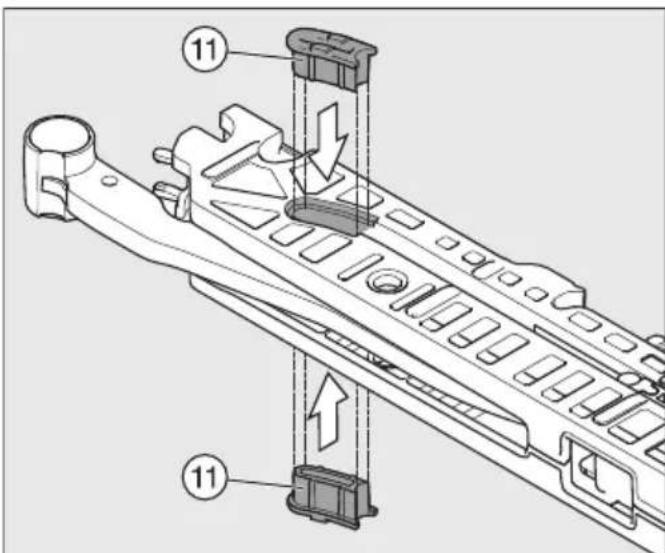

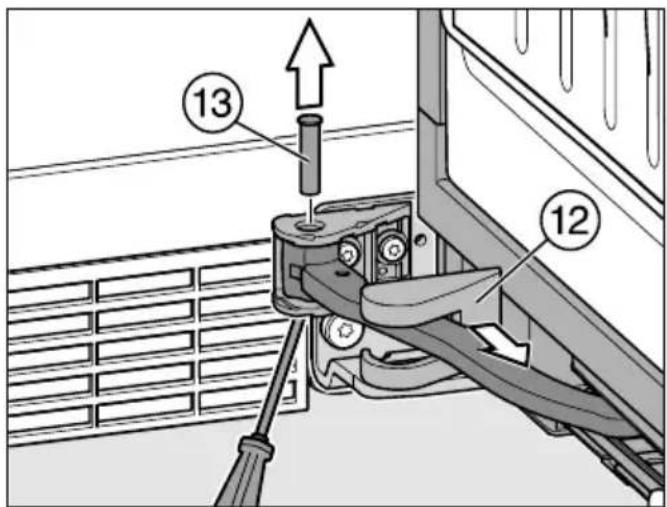

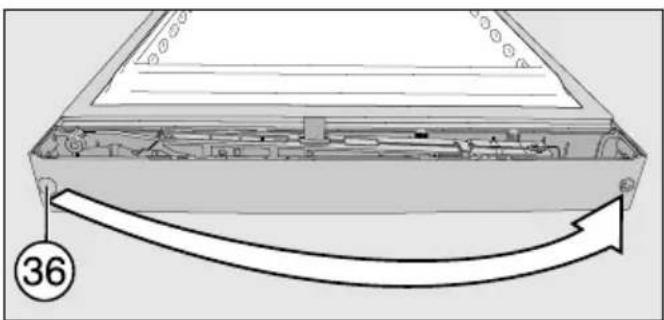

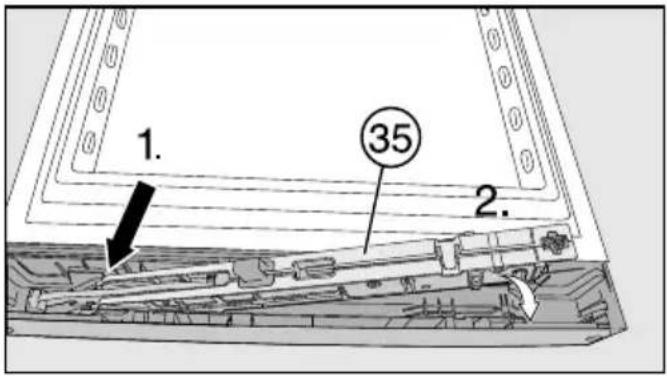

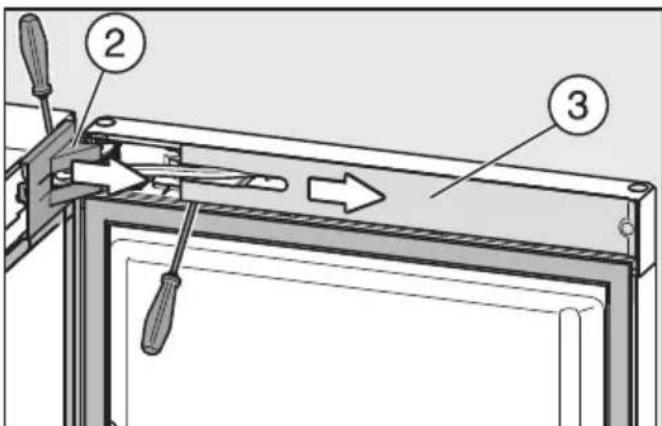

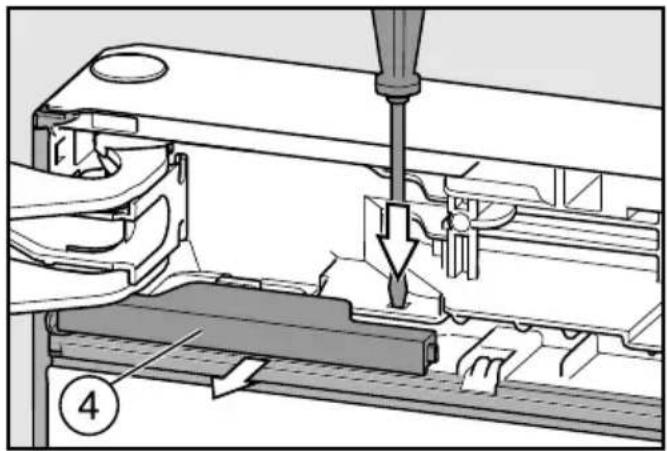

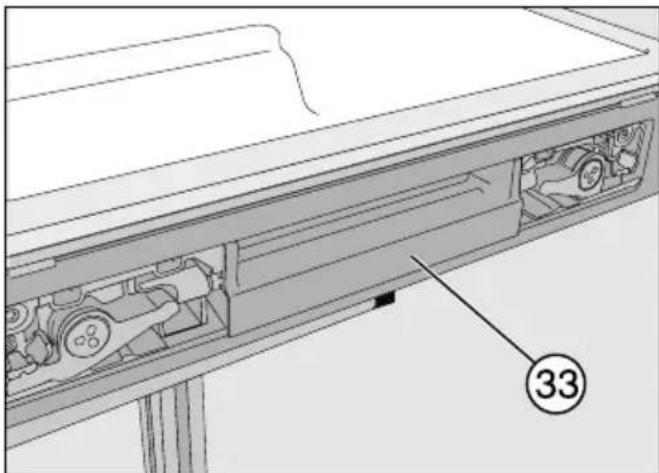

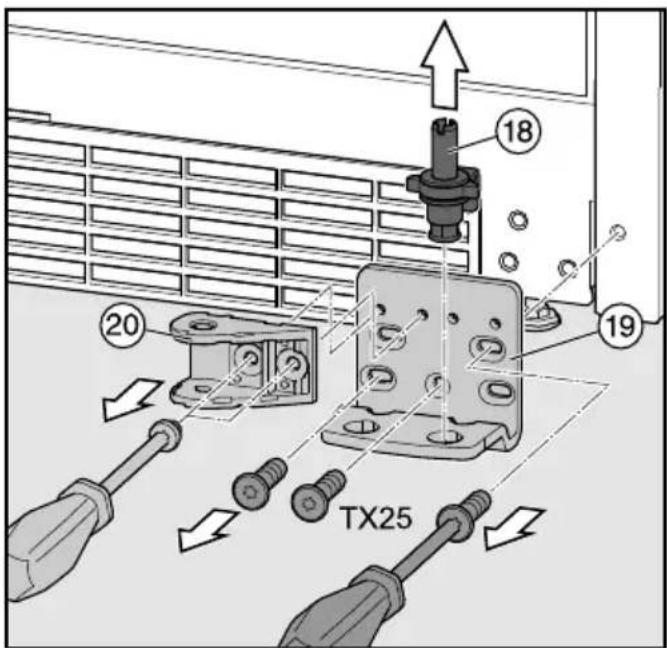

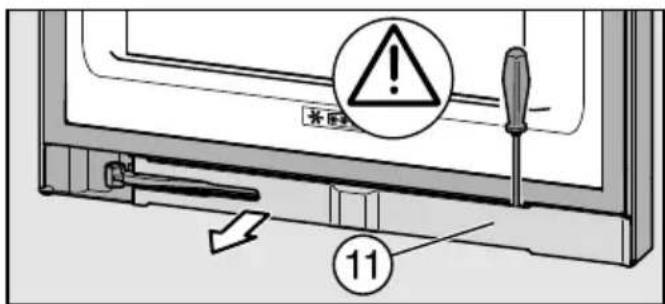

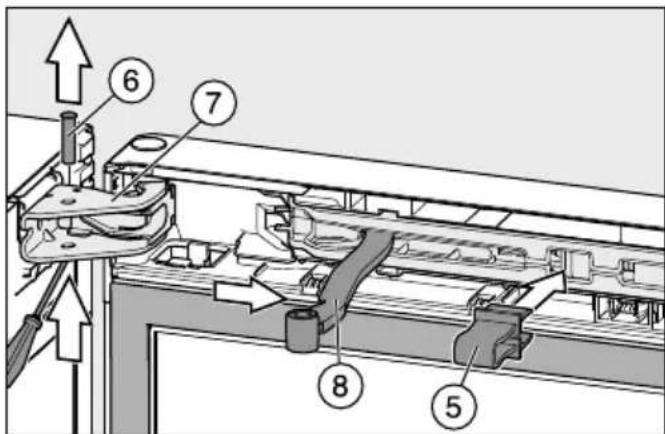

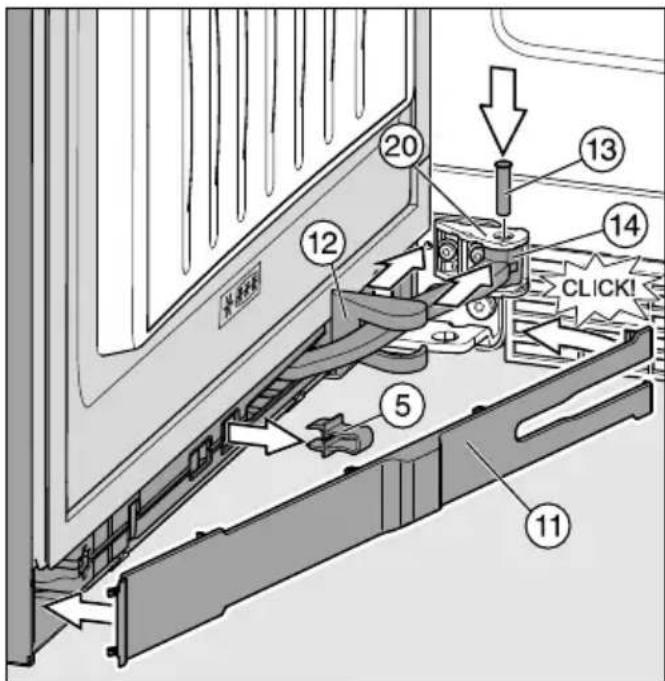

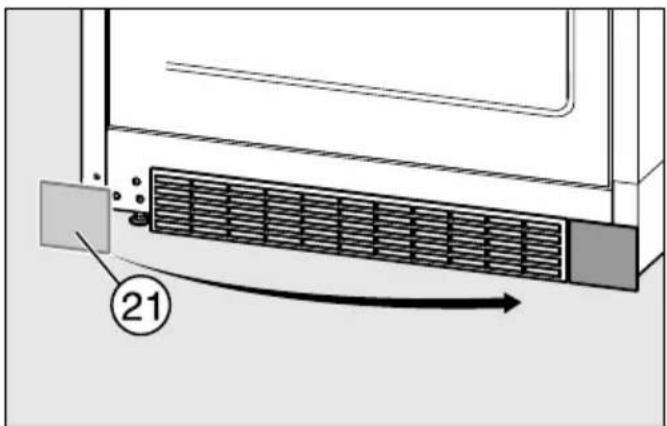

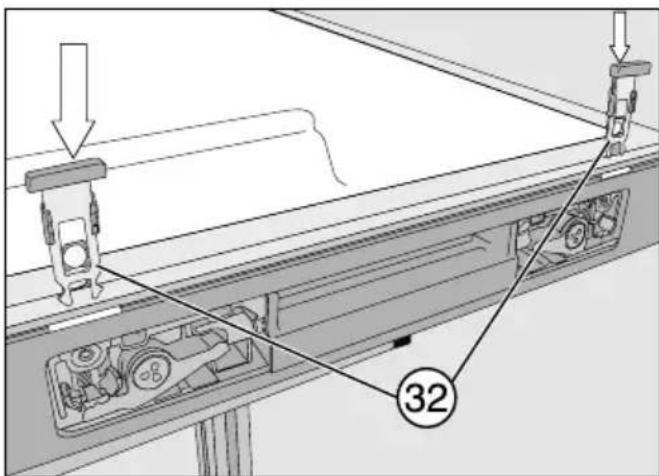

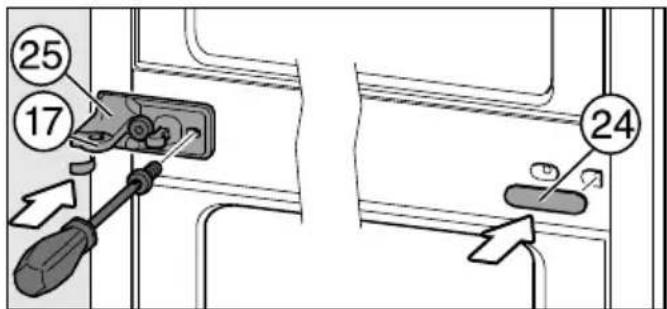

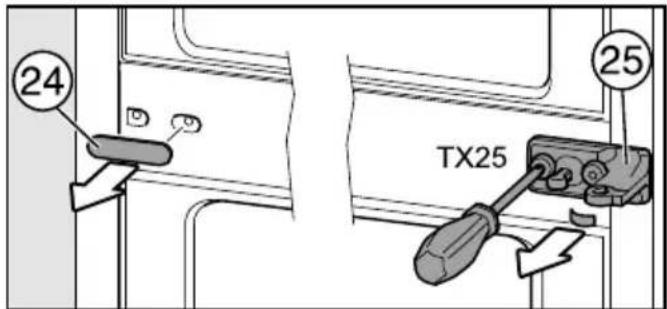

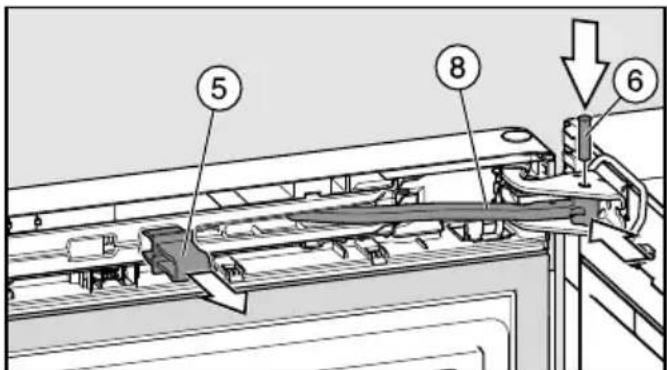

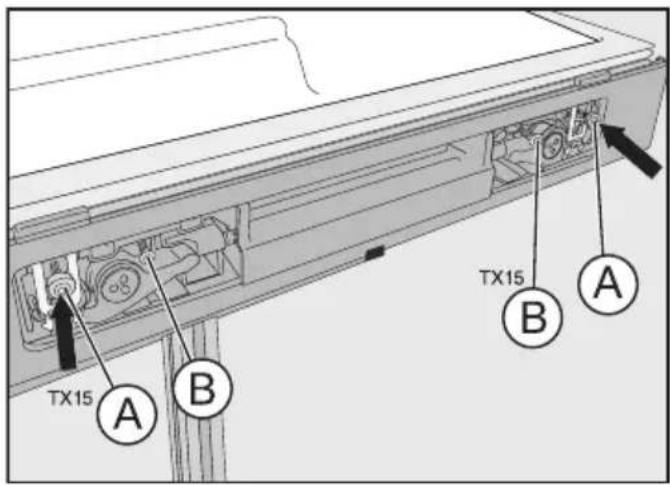

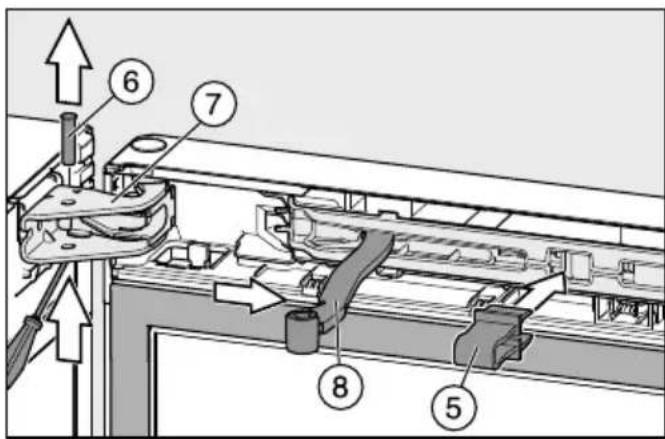

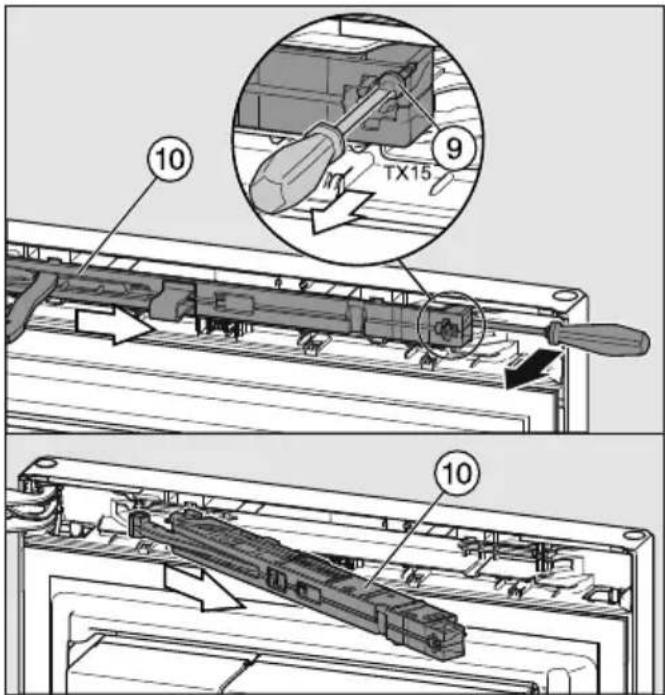

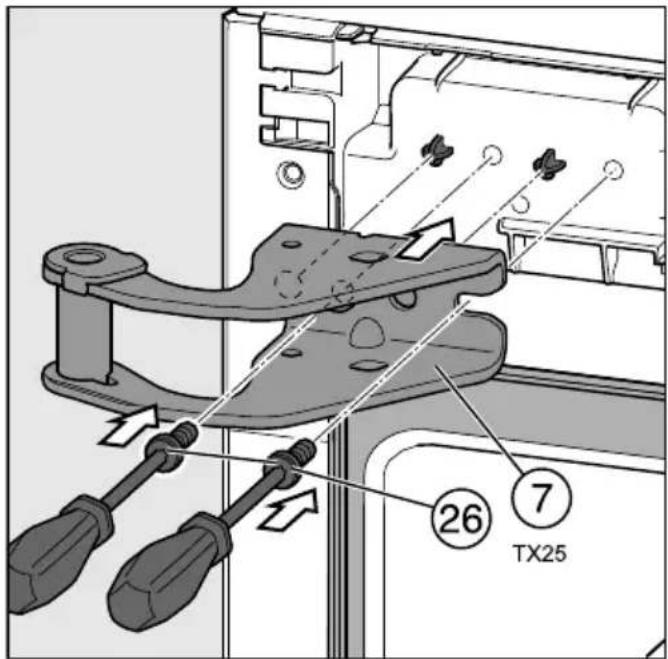

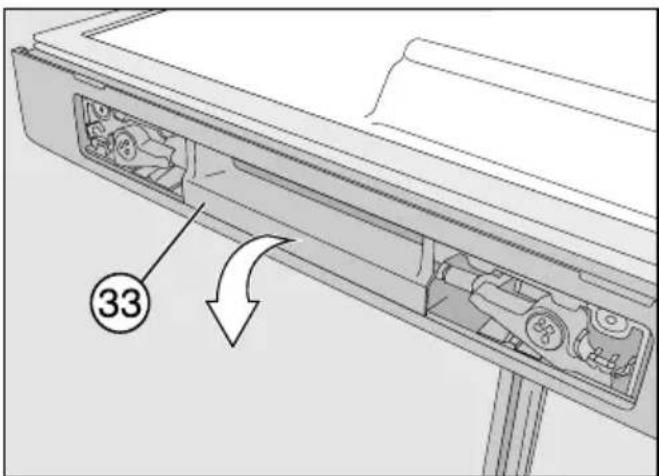

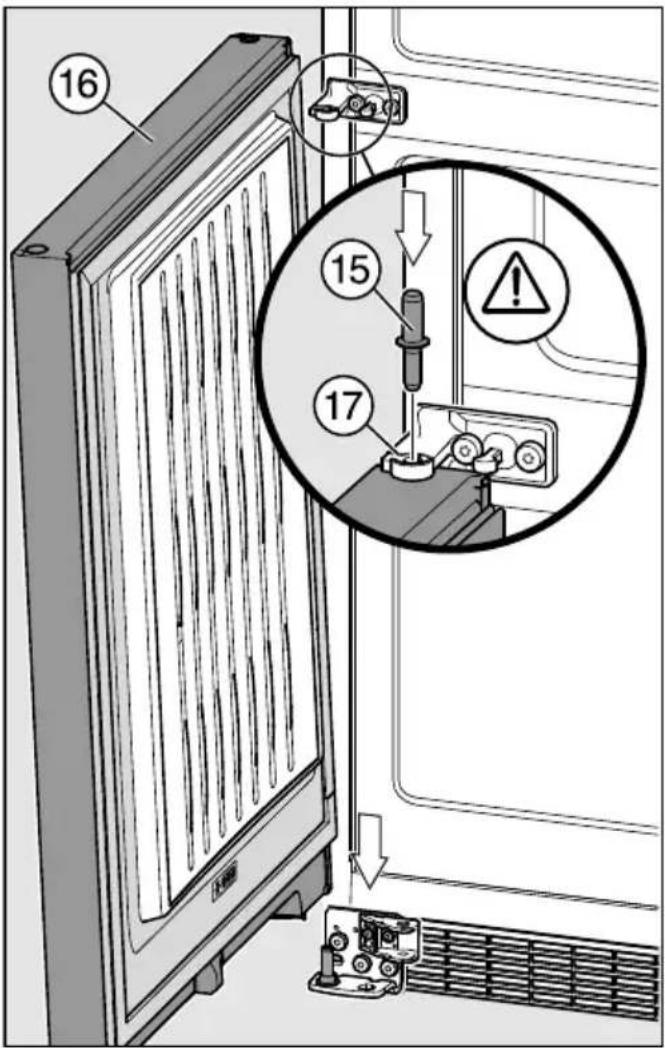

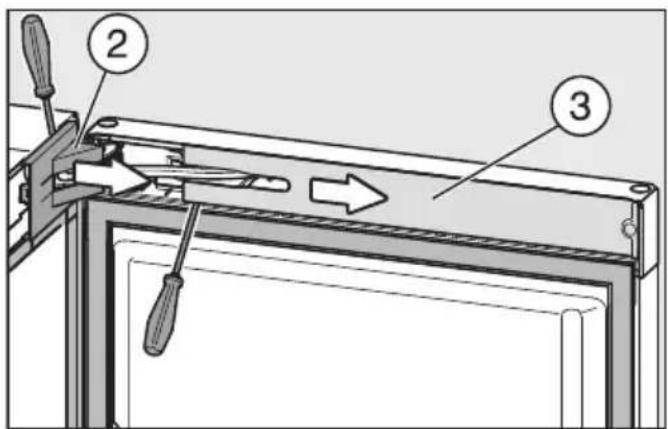

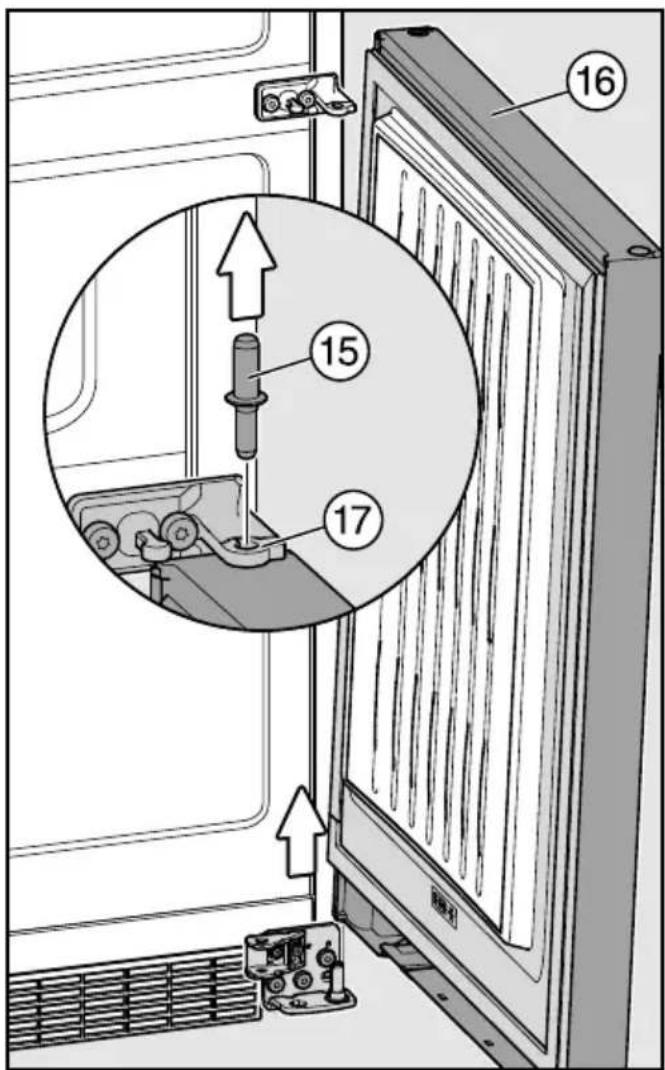

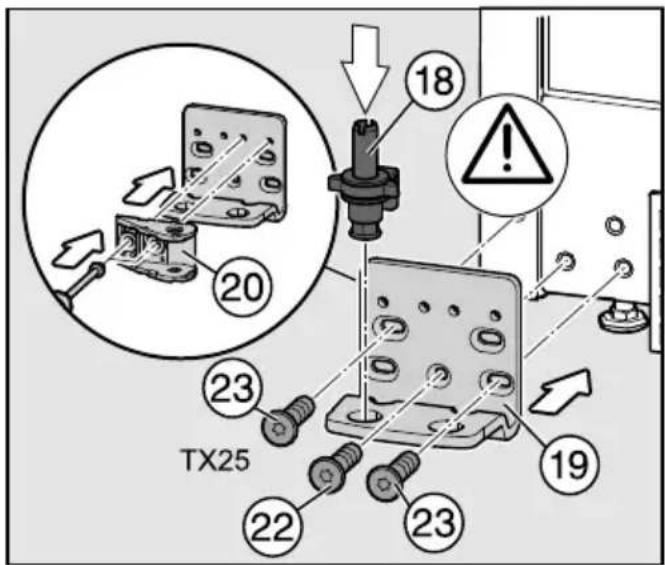

Türanschlag wechseln 106

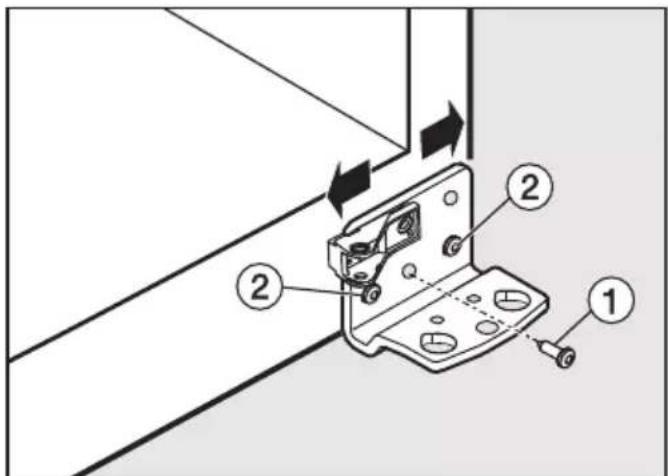

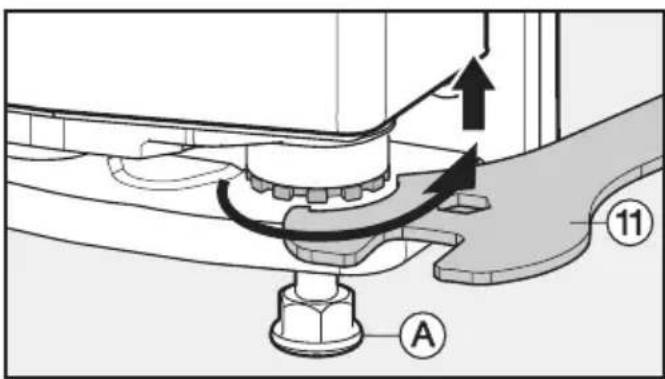

Gerätetüren ausrichten 120

Dieses Kältegerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie das Kältegerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Kältegerät.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Das Kältegerät ist für die Verwendung im Haushalt und in haushaltsähnlichen Aufstellumgebungen bestimmt, wie beispielsweise
– in Läden, Büros und ähnlichen Arbeitsumgebungen
- in landwirtschaftlichen Anwesen
– von Kunden in Hotels, Motels, Frühstückspensionen und weiteren typischen Wohnumfeldern.
Dieses Kältegerät ist nicht für die Verwendung im Außenbereich bestimmt.

▶ Verwenden Sie das Kältegerät ausschließlich im haushaltsüblichen Rahmen zum Kühlen und Lagern von Lebensmitteln sowie zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis.

Alle anderen Verwendungszwecke sind unzulässig.

Das Kältegerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinproduktrichtlinie zu Grunde liegenden Stoffen oder Produkten. Eine missbräuchliche Verwendung des Kältegerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Kältegerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

Miele haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht werden.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Kältegerät sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden.

Diese Personen dürfen das Kältegerät nur dann ohne Aufsicht bedienen, wenn sie im sicheren Gebrauch unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Kältegerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

Kinder ab acht Jahren dürfen das Kältegerät nur ohne Aufsicht bedienen, wenn ihnen das Kältegerät so erklärt wurde, dass sie es sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder dürfen das Kältegerät nicht ohne Aufsicht reinigen oder warten.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Kältegerätes aufhalten. Lassen Sie Kinder niemals mit dem Kältegerät spielen.

Erstickungsgefahr! Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.

Technische Sicherheit

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Kältegerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den zutreffenden EG-Richtlinien.
▶ Dieses Kältegerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt.

Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Kältegerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Einbauen/Aufstellen des Kältegerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
  – trennen Sie das Kältegerät vom Elektronetz,
  – durchlüften Sie den Raum, in dem das Kältegerät steht, für einige Minuten, und
• benachrichtigen Sie den Kundendienst.

Je mehr Kältemittel in einem Kältegerät ist, desto größer muss der Raum sein, in dem das Kältegerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden. Pro 11 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Kältegerätes.

Die Anschlussdaten (Absicherung, Frequenz, Spannung) auf dem Typenschild des Kältegerätes müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden am Kältegerät auftreten. Vergleichen Sie diese vor dem Anschließen. Fragen Sie im Zweifelsfall eine Elektro-Fachkraft.

Die elektrische Sicherheit des Kältegerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitseinrichtung muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektro-Fachkraft prüfen.

Der zuverlässige und sichere Betrieb des Kältegerätes ist nur dann gewährleistet, wenn das Kältegerät am öffentlichen Stromnetz angeschlossen ist.

Wenn die beiliegende Anschlussleitung beschädigt ist, muss diese durch ein Original-Ersatzteil ausgetauscht werden, um Gefahren für den Benutzer zu vermeiden. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen.

Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr). Schließen Sie das Kältegerät damit nicht an das Elektronetz an.

Wenn Feuchtigkeit an spannungsführende Teile oder die Netzanschlussleitung gelangt, kann dies zu einem Kurzschluss führen. Betreiben Sie daher das Kältegerät nicht im Feuchte- oder Spritzwasserbereich (z. B. Garage, Waschküche).

▶ Dieses Kältegerät darf nicht an nicht stationären Aufstellungsorten (z. B. Schiffen) betrieben werden.

▶ Beschädigungen am Kältegerät können Ihre Sicherheit gefährden. Kontrollieren Sie es auf erkennbare Schäden. Nehmen Sie niemals ein beschädigtes Kältegerät in Betrieb.

Bei Installations- und Wartungsarbeiten, Reparaturen sowie Installationsarbeiten am Frischwassernetz muss das Kältegerät vom Elektronetz getrennt sein. Das Kältegerät ist nur dann vom Elektronetz getrennt, wenn:

– die Sicherungen der Elektroinstallation ausgeschaltet sind oder

– die Schraubsicherungen der Elektroinstallation ganz herausgeschraubt sind oder

– die Netzanschlussleitung vom Elektronetz getrennt ist. Ziehen Sie bei Anschlussleitungen mit Netzstecker nicht an der Leitung, sondern am Stecker, um diese vom Elektronetz zu trennen.

▶ Durch unsachgemäße Installations- und Wartungsarbeiten, Reparaturen oder einen fehlerhaften Frischwasseranschluss können erhebliche Gefahren für den Benutzer entstehen.

Installations- und Wartungsarbeiten, Reparaturen, Installationsarbeiten am Frischwassernetz sowie sämtliche Reparaturen an der Eis-/Wasserausgabe dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Der Eiswürfelbereiter darf ausschließlich an eine Kaltwasserleitung angeschlossen werden.

▶ Garantieansprüche gehen verloren, wenn das Kältegerät nicht von einem von Miele autorisierten Kundendienst repariert wird.

Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden.

Sachgemäßer Gebrauch

Das Kältegerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Kältegerätes. Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit des Kompressors, so dass das Kältegerät die erforderliche Temperatur nicht halten kann.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zugestellt werden. Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Energieverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

▶ Falls Sie im Kältegerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Kältegerätes berührt. Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Kältegerät. Zündfähige Gasgemische können sich durch elektrische Bauteile entzünden. Brand- und Explosionsgefahr!

▶ Betreiben Sie keine elektrischen Geräte im Kältegerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!

Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, in der Gefrierzone. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in die Gefrierzone legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

▶ Berühren Sie Gefriergut und Metallteile nicht mit nassen Händen. Die Hände können festfrieren. Verletzungsgefahr!

Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere Wassereis, direkt nach dem Entnehmen aus der Gefrierzone in den Mund. Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!

Frieren Sie angetaute oder aufgetaute Lebensmittel nicht wieder ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nährwert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.
Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung.

Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Lebensmittelhersteller!

▶ Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

Für Edelstahlgeräte gilt:

Die beschichtete Edelstahlfläche wird durch Klebemittel beschädigt und verliert die schützende Wirkung vor Verschmutzungen. Kleben Sie keine Haftnotizen, transparentes Klebeband, Abdeck-Klebeband oder andere Klebemittel auf die Edelstahlfläche.
Die Fläche ist kratzempfindlich. Selbst Magnete können Kratzer hervorrufen.

Reinigung und Pflege

▶ Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös.
Der Dampf eines Dampfreinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Kältegerätes niemals einen Dampfreiniger.
Spitze oder scharfkantige Gegenstände beschädigen die Kälteerzeuger und das Kältegerät wird funktionsuntüchtig. Verwenden Sie daher keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen,

- angefrorene Eisschalen und Lebensmittel abzuheben.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Kältegerät. Der Kunststoff wird beschädigt.

▶ Verwenden Sie keine Abtausprays oder Enteiser. Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Transport

▶ Transportieren Sie das Kältegerät immer aufrecht stehend und in der Transportverpackung, damit keine Schäden auftreten.

▶ Transportieren Sie das Kältegerät mit Hilfe einer zweiten Person, da es ein hohes Gewicht hat. Verletzungs- und Beschädigungsgefahr!

Entsorgung Ihres Altgerätes

Zerstören Sie gegebenenfalls das Türschloss Ihres alten Kältegerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen! Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers,
- Abknicken von Rohrleitungen,
- Abkratzen von Oberflächenbeschichtungen.

Entsorgung der Transportverpackung

Die Verpackung schützt das Kältegerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung können sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.

Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenverantwortlich.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel „Sicherheitshinweise und Warnungen“.

Wie können Sie Energie sparen?

	normalerEnergieverbrauch	erhöhterEnergieverbrauch
Aufstellen/Warten	In belüfteten Räumen. In gesch	ossenen, nicht be-lüfteten Räumen.
	Geschützt vor direkter Sonnenbestrahlung.	Bei direkter Sonnenbestrah-lung.
	Nicht neben einer Wärme-quelle (Heizkörper, Herd).	Neben einer Wärmequelle (Heizkörper, Herd).
	Bei idealer Raumtemperatur um 20 °C.	Bei hoher Raumtemperatur ab 25 °C.
	Be- und Entlüftungsquer-schnitte nicht verdecken und regelmäßig von Staub befrei-en.	Bei verdeckten oder ver-staubten Be- und Entlüf-tungsquerschnitten.
Temperatur-Einstellung	PerfectFresh-Zone nahe 0 °C	Je tiefer die eingestellte Temperatur, umso höher der Energieverbrauch!
	Gefrierzone -18 °C

Wie können Sie Energie sparen?

	normalerEnergieverbrauch	erhöhterEnergieverbrauch
Gebrauch Anordnung der Schubladen,Abstellflächen und Ablagenwie im Auslieferungszustand.
		Gerätetür nur bei Bedarf undso kurz wie möglich öffnen.Lebensmittel gut sortiert ein-ordnen.
		Zum Einkaufen eine Kühltasche mitnehmen, und Lebensmittel zügig im Kältegerät verstauen.Entnommenes möglichst schnell wieder zurückstellen,bevor es sich zu sehr erwärmt.Warme Speisen und Getränke erst außerhalb des Kältegerätes abkühlen lassen.
		Lebensmittel gut verpacktoder gut abgedeckt einordnen.
		Gefrierwaren zum Auftauenin die Kühlzone legen.
		Fächer nicht überfüllen, damit die Luft zirkulieren kann.

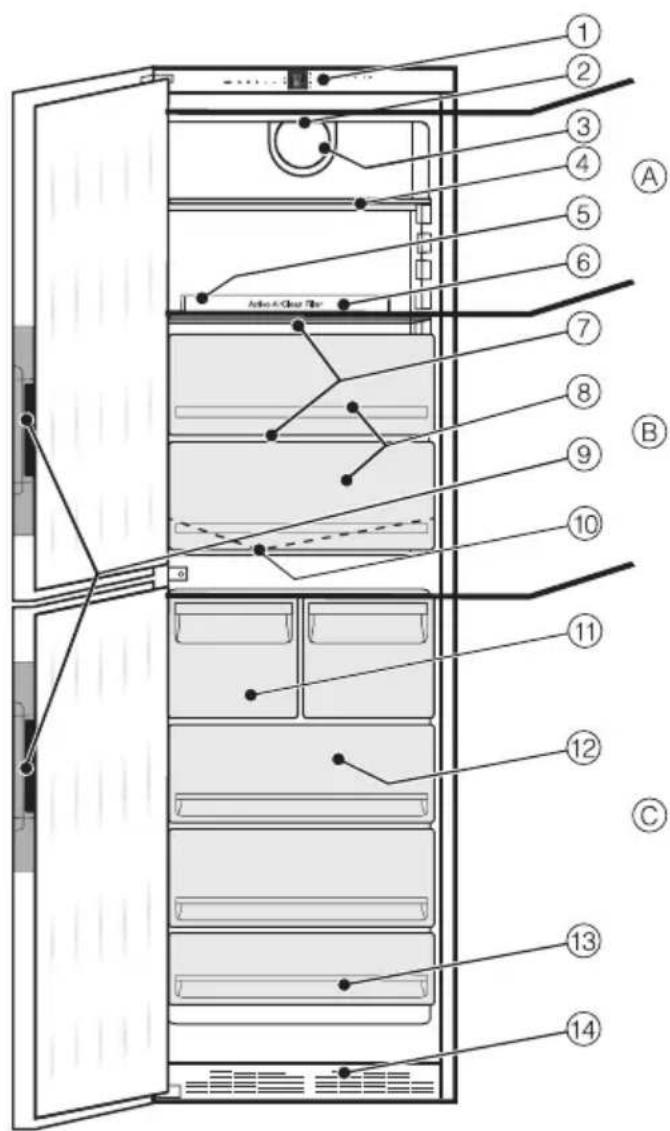

1 2 3 4 5 6 7 8 9 B 10 11 12 C 13 14 Alo-4 Clear Plate

① Bedienblende mit Display
② Innenbeleuchtung

Ⓐ PerfectFresh-Zone - Trockenfach

③ Ventilator
④ Abstellfläche
⑤ Halterung mit Geruchsfilter (Active AirClean)

⑧ PerfectFresh-Zone - Feuchtefächer (auch als Trockenfach nutzbar)

⑥ Infosystem PerfectFresh
⑦ Regler zum Einstellen der Luftfeuchtigkeit in den Feuchtefächern
⑧ Feuchtefächer PerfectFresh-Zone
⑨ Griffmulde mit Türöffnungshilfe (Click2open)
⑩ Tauwasser-Rinne und Tauwasser-Ablaufloch

© Gefrierzone

⑪ Eiswürfelschublade mit automatischem Eiswürfelbereiter
⑫ Gefrierschubladen
⑬ unterste Gefrierschublade als Gefriertablett nutzbar
⑭ Belüftungsgitter

Zur leichteren Aufstellung befinden sich an der Rückseite des Kältegerätes oben Transportgriffe und unten Transportrollen.

Eiswürfelbereiter mit integrierter Eiswürfelschale

Der automatische Eiswürfelbereiter benötigt zum Betrieb einen Frischwasseranschluss (siehe Kapitel „Frischwasseranschluss“).

In der Eiswürfelschublade ① befindet sich der automatische Eiswürfelbereiter ②.

Im Eiswürfelbereiter ② ist eine Eiswürfelschale ③ integriert, in der die Eiswürfel produziert werden. Diese Eiswürfelschale kann nicht entnommen werden.

Die Eiswürfelschale entleert sich automatisch in die Schublade, sobald die Eiswürfel gefroren sind.

Wenn Sie keine Eiswürfel produzieren möchten, können Sie den Eiswürfelbereiter unabhängig vom Kältegerät ausschalten.

Der Eiswürfelbereiter wird über den Einstellungs-Modus '≡ eingeschaltet (siehe Kapitel „Weitere Einstellungen“, Abschnitt „Eiswürfelbereiter 🔘 ein-/ausschalten“).

Symbole im Display

Bedienung

Symbol Funktion
➊	Standby Gesamtes Kältegerät einschalten;Kühlzone separat einschalten
⌘	Einstellungs-Modus Einstellungen vornehmen (siehe Kapitel„Weitere Einstellungen vornehmen“)
-/+	Minus / Plus Einstellung verändern (z. B. Temperatur)
OK	Einstellung bestätigen
</>	NavigationspfeilLinks / Rechts	Blättern im Einstellungs-Modus zur Auswahleiner Einstellung
⇐	Zurück Menüebene verlassen

Information

Symbol Bedeutung
	Standby Kältegerät ist elektrisch angeschlossen, aber nicht eingeschaltet.Kühlzone ist separat ausgeschaltet.
	Gefrierzone Kennzeichnet die Temperaturanzeige der Gefrierzone
	Temperaturalarm Warnmeldung (siehe Kapitel „Was tun, wenn ...“, Abschnitt „Meldungen im Display“)
	Türalarm	Warnmeldung (siehe Kapitel „Was tun, wenn ...“, Abschnitt „Meldungen im Display“)
	Netzausfall	Warnmeldung (siehe Kapitel „Was tun, wenn ...“, Abschnitt „Meldungen im Display“)
	Störung des Eiswürfelbereiters	Warnmeldung (siehe Kapitel „Was tun, wenn ...“, Abschnitt „Meldungen im Display“)

Mitgeliefertes Zubehör

Geruchsfilter mit Halterung KKF-FF (Active AirClean)

Dieser Geruchsfilter neutralisiert unangenehme Gerüche in der Kühlzone und sorgt somit für eine bessere Luftqualität.

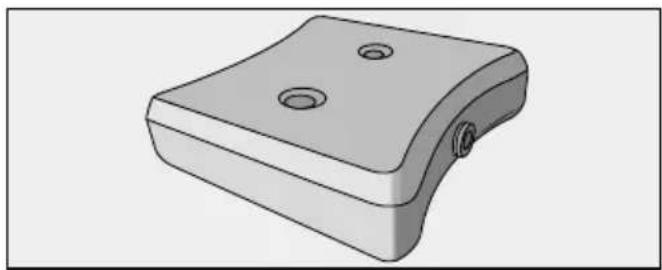

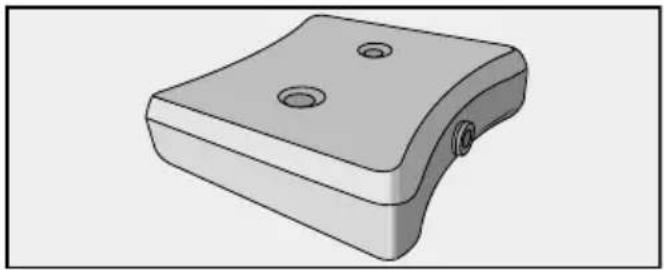

Kälte-Akku

Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone. Sie können dadurch die Lagerzeit verlängern.

Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

Türöffnungsbegrenzer

Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür bis zu 115° geöffnet werden kann. Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schlagen würde, sollten Sie den Öffnungswinkel der Gerätetür auf ca. 90° begrenzen.

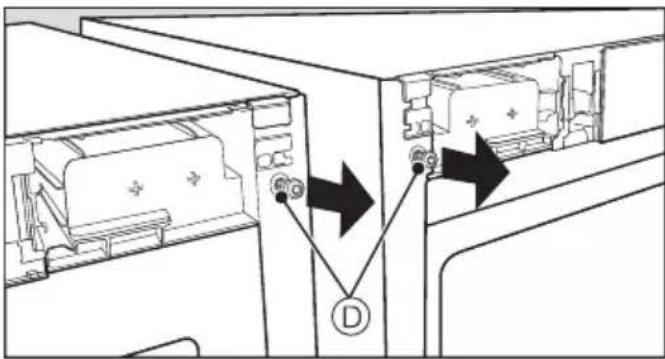

Für eine „side-by-side“ Aufstellung zweier Kältegeräte nebeneinander.

Nachkaufbares Zubehör

Abgestimmt auf das Kältegerät sind im Miele-Sortiment hilfreiche Zubehöre und Reinigungs- und Pflegemittel erhältlich.

Nachkaufbares Zubehör können Sie im Miele Webshop bestellen. Sie erhalten diese Produkte auch über den Miele Kundendienst (siehe Ende dieser Gebrauchsanweisung) und bei Ihrem Miele Fachhändler.

Tausch Geruchsfilter KKF-RF (Active AirClean)

Passende Tauschfilter für die Halterung (Active AirClean) sind erhältlich. Der Austausch der Geruchsfilter wird alle 6 Monate empfohlen.

Allzweck-Microfasertuch

Das Microfasertuch hilft bei der Entfernung von Fingerabdrücken und leichten Verschmutzungen auf Edelstahl-Fronten, Geräteblenden, Fenstern, Möbeln, Autofenstern usw.

MicroCloth Kit

Das MicroCloth Kit besteht aus einem Universal-, einem Glas- sowie einem Hochglanztuch. Die Tücher sind besonders reißfest und strapazierfähig. Aufgrund ihrer sehr fei- nen Microfasern erzielen sie eine hohe Reinigungsleistung.

Vor dem ersten Benutzen

Verpackungsmaterialien entfernen

■ Entfernen Sie sämtliche Verpackungsmaterialien aus dem Innenraum.

Schutzfolie entfernen

Das Kältegerät ist mit einer Schutzfolie versehen, die als Transportschutz dient.

■ Ziehen Sie die Schutzfolie erst ab, nachdem Sie das Kältegerät an seinem Platz aufgestellt haben.

Kältegerät reinigen

Beachten Sie dazu bitte die entsprechenden Hinweise im Kapitel „Reinigung und Pflege“.

■ Reinigen Sie das Schrankinnere und das Zubehör.

Gesundheitsgefahr!

Die ersten 3 Eiswürfelproduktionen nach der Inbetriebnahme des Eis- würfelbereiters dürfen nicht verzehrt werden, da das Wasser zum ersten Durchspülen der Wasserzuführung dient.

Dies gilt sowohl für die erste Inbetriebnahme als auch, wenn das Kältegerät für längere Zeit ausgeschaltet war.

■ Reinigen Sie den Eiswürfelbereiter.

Kältegerät anschließen

■ Schließen Sie das Kältegerät an das Elektronetz, wie im Kapitel „Elektroanschluss“ beschrieben.

Simple white power button icon on gray background (no text or symbols)

Standby

Im Display erscheint ⏻.

Touch-Display

⚠️ Das Touch-Display kann durch spitze oder scharfe Gegenstände wie z. B. Stifte zerkratzt werden.

Berühren Sie das Touch-Display nur mit den Fingern.

Wenn Ihre Finger kalt sind, reagiert das Touch-Display möglicherweise nicht.

Kältegerät einschalten

Damit die Temperatur tief genug ist, lassen Sie das Kältegerät ca. 2 Stunden vorkühlen, bevor Sie erstmals Lebensmittel einlegen.

Legen Sie erst Lebensmittel in die Gefrierzone, wenn die Temperatur tief genug ist (mind. -18 °C).

Simple white power button icon on gray background (no text or symbols)

Standby

■ Berühren Sie für eine kurze Zeit ⏻.

Im Display erscheint für ca. 3 Sekunden die Meldung

Miele – Willkommen.

2°C -18°C

Startbildschirm

Die Anzeige wechselt in den Startbildschirm.

Die Innenbeleuchtung geht an und wird heller, bis die maximale Helligkeit erreicht ist. Das Kältegerät ist eingeschaltet und beginnt zu kühlen. Es stellt sich auf die voreingestellten Temperaturen ein:

- Temperatur in der PerfectFresh-Zone = 2 °C

- Temperatur in der Gefrierzone = -18 °C

Startbildschirm

Der Startbildschirm ist die Anzeige von der aus Sie alle Einstellungen vornehmen können.

Das Display ist dazu in mehrere Felder aufgeteilt:

Im oberen Feld befindet sich die Temperaturanzeige der PerfectFresh-Zo- ne.

Durch Berühren der Temperaturanzeige gelangen Sie in die Anzeige der PerfectFresh-Zone. Hier können Sie die Temperatur einstellen bzw. ändern (siehe Kapitel „Die richtige Temperatur“, Abschnitt „Temperatur einstellen“) sowie den Ventilator ♿ an- oder ausschalten (siehe Kapitel „Lebensmittel in der PerfectFresh-Zone lagern“, Abschnitt „Klima in der PerfectFresh-Zone“).

Im unteren Feld befindet sich die Temperaturanzeige der Gefrierzone.

Dieser Bereich wird auch durch **** gekennzeichnet.

Durch Berühren der Temperaturanzeige gelangen Sie in die Anzeige der Gefrierzone. Hier können Sie die Temperatur einstellen bzw. ändern sowie die Funktion SuperFrost ✉ anwählen (siehe Kapitel „SuperFrost verwenden“).

Im rechten Feld befindet sich der Einstellungsmodus .

Durch Berühren des Symbols · gelangen Sie in die Anzeige des Einstellungsmodus. Hier können weitere Einstellungen gewählt werden (siehe Kapitel „Weitere Einstellungen vornehmen“).

Kältegerät ausschalten

Im Einstellungsmodus können Sie das Kältegerät ausschalten (siehe Kapitel „Weitere Einstellungen vornehmen“).

■ Berühren Sie '≡.
■ Blättern Sie mit den Pfeiltasten < oder > bis ⏻ angezeigt wird.

Kältegerät ausschalten

■ Berühren Sie ⏻.

Im Display erlischt die Temperaturanzeige, und ⏻ leuchtet.

Die Innenbeleuchtung der PerfectFresh-Zone geht aus, und die Kühlung ist ausgeschaltet.

☐ erlischt nach ca. 10 Minuten. Das Display wird schwarz und wechselt in den Energiesparmodus.

PerfectFresh-Zone separat ausschalten

Sie können die PerfectFresh-Zone ausschalten, während die Gefrierzone noch weiter eingeschaltet bleibt. Die Gefrierzone lässt sich nicht separat ausschalten.

Tipp: Während Ihres Urlaubs empfiehlt sich die Funktion Holiday-Modus (siehe Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Holiday-Modus ein-/ausschalten“), da die PerfectFresh-Zone nicht komplett ausgeschaltet, sondern mit niedriger Kühlleistung betrieben wird.

Sollten Sie zuvor den Ventilator ♿ eingeschaltet haben, so wird dieser automatisch ausgeschaltet.

2°C -18°C

Startbildschirm

■ Berühren Sie im Display die Temperaturanzeige für die PerfectFresh-Zone.

■ Berühren Sie — oder + bis ⏻ angezeigt wird.

■ Berühren Sie ⏻.
■ Berühren Sie OK, um Ihre Eingabe zu bestätigen.

Das Ausschalten der PerfectFresh-Zo- ne muss immer mit OK bestätigt wer- den. Die Eingabe wird nicht automa- tisch nach einem gewissen Zeitraum übernommen bzw. auch das Schlie- ßen der Gerätetür ist nicht ausrei- chend.

-18°C

Startbildschirm - PerfectFresh-Zone ausgeschaltet

Im Display erlischt die Temperaturanzeige der PerfectFresh-Zone und ⏻ leuchtet. Die PerfectFresh-Zone ist ausgeschaltet.

Die Temperatur in der Gefrierzone wird weiterhin angezeigt. Die Innenbeleuchtung der Kühlzone geht aus.

PerfectFresh-Zone separat einschalten (falls zuvor ausgeschaltet)

-18°C

Startbildschirm - PerfectFresh-Zone ausgeschaltet

■ Berühren Sie ⏻ im Feld für die PerfectFresh-Zone.

■ Berühren Sie — oder + bis 4 °C angezeigt wird.
■ Berühren Sie OK, um Ihre Eingabe zu bestätigen.

Die PerfectFresh-Zone ist eingeschaltet und die Innenbeleuchtung geht an. Sie beginnt zu kühlen und stellt sich auf die eingestellte Temperatur ein.

Bei längerer Abwesenheit

⚠️ Wird das Kältegerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht im geschlossenem Zustand Gefahr von Schimmelbildung. Reinigen Sie das Kältegerät unbedingt.

Wenn Sie das Kältegerät längere Zeit nicht benutzen, dann

■ schalten Sie das Kältegerät aus,
■ ziehen Sie den Netzstecker, oder schalten Sie die Sicherung der Hausinstallation aus,
■ entleeren Sie die Eiswürfelschublade,
■ schließen Sie den Absperrhahn der Wasserzuführung,
■ reinigen Sie das Kältegerät und
■ lassen Sie das Kältegerät geöffnet, um es ausreichend zu belüften und Geruchsbildung zu vermeiden.

Beachten Sie die letzten beiden Hinweise auch, wenn Sie die Kühlzone für einen längeren Zeitraum separat ausschalten.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Kältegerät erhöht sich,

– je häufiger und länger die Gerätetür geöffnet wird,
- je mehr Lebensmittel eingelagert werden,
– je wärmer die frisch eingelagerten Lebensmittel sind,
- je höher die Umgebungstemperatur des Kältegerätes ist. Das Kältegerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

... in der PerfectFresh-Zone

In der PerfectFresh-Zone wird die Temperatur automatisch geregelt und liegt im Bereich von 0 bis um die 3 °C.

Falls Sie es jedoch wärmer oder kälter wünschen, da Sie z. B. Fisch lagern möchten, dann können Sie die Temperatur verändern.

... in der Gefrierzone

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganismen, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder braten). Durch die hohen Temperaturen werden die meisten Mikroorganismen abgetötet.

Temperaturanzeige

2°C -18°C

Die Temperaturanzeige im Display zeigt im Normalbetrieb die mittlere, tatsächliche PerfectFresh-Zonen-temperatur und die wärmste Stelle in der Gefrierzone an, die momentan im Kältegerät herrscht.

Liegt die Temperatur in der Gefrierzone nicht im möglichen Temperaturanzeigenbereich, blinken im Display nur Striche.

Je nach Raumtemperatur und Einstellung kann es einige Stunden dauern, bis die gewünschte Temperatur erreicht und dauerhaft angezeigt wird.

⚠️ War die Temperatur für längere Zeit wärmer als -18 °C, prüfen Sie, ob das Gefriergut an- oder aufgetaut ist.

In diesem Fall verbrauchen Sie diese Lebensmittel so schnell wie möglich oder verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.

Temperatur einstellen

Die Temperatur in der PerfectFresh-Zo- ne und in der Gefrierzone können Sie unabhängig voneinander einstellen.

■ Berühren Sie im Display die Temperaturanzeige der Kältezone, deren Temperatur Sie einstellen möchten.

Die zuvor eingestellte Temperatur erscheint.

■ Stellen Sie mit — und + die Temperatur niedriger oder höher ein.

■ Berühren Sie direkt nach der Temperatureinstellung OK, um Ihre Eingabe zu bestätigen.
■ Oder warten Sie nach dem letzten Tastendruck ungefähr 8 Sekunden. Die Temperatur wird dann automatisch übernommen.

Tipp: Die neu eingestellte Temperatur wird auch durch das Schließen der Gerätetür bestätigt und übernommen.

Anschließend wechselt die Temperaturanzeige auf den tatsächlichen Temperaturwert, der momentan im Kältegerät herrscht.

Mögliche Einstellwerte für die Temperatur

Bei einer Einstellung von 0 °C werden eventuell Minustemperaturen erreicht. Lebensmittel können gefrieren.

– Die Temperatur in der PerfectFresh-Zone ist einstellbar von 0 °C bis 3 °C.
– Die Temperatur in der Gefrierzone ist einstellbar von -16 ^ bis -26 ^ .

Tipp: Wenn Sie die Temperatur verstellt haben, kontrollieren Sie die Temperaturanzeige bei wenig gefülltem Kältegerät nach ca. 6 Stunden und bei vollem Kältegerät nach ca. 24 Stunden. Erst dann hat sich die wirkliche Temperatur eingestellt.

■ Sollte die Temperatur nach dieser Zeit zu hoch oder zu niedrig sein, stellen Sie die Temperatur neu ein.

Sie können für die Gefrierzone die Funktion SuperFrost ✉ zuschalten.

Funktion SuperFrost

Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion SuperFrost einschalten. Damit erreichen Sie, dass die Lebensmittel schnell durchgefroren werden und somit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Ausnahmen:

• Wenn Sie bereits gefrorene Lebensmittel einlegen.
• Wenn Sie täglich nur bis zu 1 kg Lebensmittel einlegen.

SuperFrost muss 6 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden.

Soll das maximale Gefriervermögen genutzt werden, muss 24 Stunden vorher SuperFrost eingeschaltet werden!

Sobald SuperFrost eingeschaltet wurde, arbeitet das Kältegerät mit höchstmöglicher Kälteleistung und die Temperatur sinkt.

SuperFrost schaltet sich automatisch nach ca. 65 Stunden aus. Die Dauer bis zum Ausschalten der Funktion ist abhängig von der Menge frischer eingelegter Lebensmittel.

Tipp: Um Energie zu sparen, können Sie SuperFrost selber ausschalten, sobald eine konstante Gefrierzonentemperatur von mindestens -18 °C erreicht ist. Kontrollieren Sie die Temperatur in der Gefrierzone.

Nach dem Ausschalten der Funktion SuperFrost arbeitet das Kältegerät wieder mit normaler Leistung.

SuperFrost ein- oder ausschalten

■ Berühren Sie im Display die Temperaturanzeige.

Im Display erscheinen die aktuelle Temperatur und ✉.

■ Berühren Sie ✉.

• ✉ färbt sich orange, die Funktion ist gewählt.
• ✿ färbt sich weiß, die Funktion ist abgewählt.
  ■ Berühren Sie dann OK, um Ihre Eingabe zu bestätigen.
  ■ Oder warten Sie nach dem letzten Tastendruck ungefähr 8 Sekunden. Die Eingabe wird dann automatisch übernommen.

Die Funktion SuperFrost ist ein- oder ausgeschaltet.

Die eingeschaltete Funktion wird nicht im Startbildschirm angezeigt.

Nach einem Netzausfall ist eine zuvor gewählte Funktion SuperFrost ausgeschaltet.

Gewählte Funktion SuperFrost anzeigen

■ Berühren Sie im Display die Temperaturanzeige.

Im Display erscheint die aktuelle Temperatur. ✉ leuchtet orange.

Das Kältegerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in der Gefrierzone nicht unbemerkt ansteigt, und um einen Energieverlust bei offen stehenden Gerätetüren zu vermeiden.

Temperaturalarm

⚠️ War die Temperatur für längere Zeit wärmer als -18 °C, prüfen Sie, ob das Gefriergut an- oder aufgetaut ist.

In diesem Fall verbrauchen Sie diese Lebensmittel so schnell wie möglich oder verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.

Erreicht die Gefrierzonentemperatur einen zu warmen Temperaturbereich, wird in der Temperaturanzeige der Gefrierzone ⚡️ rot leuchtend angezeigt. Zusätzlich ertönt ein Warnton bis der Alarmzustand beendet oder der Warnton vorzeitig ausgeschaltet wird.

Wann das Kältegerät einen Temperaturbereich als zu warm erkennt, ist abhängig von der eingestellten Temperatur.

Die Anzeige des Temperaturalarms erfolgt nur im Startbildschirm und nicht während einer Einstellung.

Ein Temperaturalarm wird vor einem vorhandenen Türalarm angezeigt.

Der Températuralarm erfolgt z. B.

- wenn Sie das Kältegerät einschalten, sofern die Temperatur in der Gefrierzone zu stark von der eingestellten Temperatur abweicht,

– wenn beim Umsortieren und Entnehmen von Gefriergut zu viel warme Raumluft einströmt,
- wenn Sie eine größere Menge Lebensmittel einfrieren,
- nach einem Netzausfall,
– wenn das Kältegerät defekt ist.

Sobald der Alarmzustand beendet ist, verstummt der Warnton, und 🔊 er- lischt.

Temperaturalarm vorzeitig ausschalten und wärmste Temperatur abfragen

Sollte Sie der Warnton stören, können Sie ihn vorzeitig ausschalten. Ebenso können Sie die wärmste Temperatur abfragen, die in der Gefrierzone herrschte.

■ Berühren Sie 🔊.

Die Fehlermeldung wurde bestätigt, und der Warnton verstummt. Im Display erscheint der Startbildschirm: In der Temperaturanzeige der Gefrierzone wird für ca. 1 Minute die wärmste Temperatur blinkend angezeigt, die bislang in der Gefrierzone herrschte. Anschließend wechselt die Temperaturanzeige auf die aktuelle Temperatur in der Gefrierzone.

Sie können die blinkende Temperaturanzeige vorzeitig verlassen:

■ Berühren Sie die Temperaturanzeige der Gefrierzone.

Die blinkende, wärmste Temperatur wird gelöscht. Danach erscheint in der Temperaturanzeige wieder die tatsächliche momentane Gefrierzonentemperatur.

Türalarm

Das Kältegerät ist mit einem Warnsystem ausgestattet, um einen Energieverlust bei offen stehenden Gerätetüren zu vermeiden, und um das eingelagerte Kühlgut vor Wärme zu schützen.

Wenn die Gerätetür längere Zeit offen steht, wird in der jeweiligen Temperaturanzeige ☐ gelb leuchtend angezeigt. Zusätzlich ertönt viermal ein Warnton. Wird der Alarmzustand nicht beendet oder wird der Warnton nicht vorzeitig ausgeschaltet, ertönt der Warnton wiederkehrend nach ca. 3 Minuten.

Der Zeitraum bis zum Einsetzen des Türalarms ist abhängig von der gewählten Einstellung (Werkeinstellung = 2 Minuten). Der Türalarm kann aber auch ausgeschaltet werden (siehe Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Lautstärke Warn- und Signaltöne einstellen/ausschalten“).

Sobald die Gerätetür geschlossen wird, verstummt der Warnton, und 📋 er- lischt im Display.

Die Anzeige des Türalarms erfolgt nur im Startbildschirm.

Während Sie sich im Einstellungs-Modus befinden, wird der Türalarm automatisch unterdrückt: Es wird kein Symbol angezeigt, und es ertönt kein Warnton.

Falls kein Warnton ertönt, obwohl ein Türalarm vorliegt, wurde der Warnton im Einstellungs-Modus ausgeschaltet (siehe Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Lautstärke Warn- und Signaltöne einstellen/ausschalten“).

Türalarm vorzeitig ausschalten

Sollte Sie der Warnton stören, können Sie ihn vorzeitig ausschalten.

■ Berühren Sie 📁.

In der Temperaturanzeige wird die tatsächliche momentane Temperatur angezeigt. Der Warnton verstummt.

Übersicht Einstellungen

Die folgenden Einstellungen können aktiviert oder geändert werden. Die werkseitig vorgegebenen Einstellungen sind in der Tabelle fett oder als markierte Stufe im Segmentbalken dargestellt.

Einstellung Auswahl / Werkeinstellung
	Holiday-Modus ein-/ausschalten		Ein (Symbol orange) / Aus
[HXBW]	Kurzzeit nutzen(QuickCool Timer)		0:00 - 9:59 Std:Min
	Eiswürfelbereiter ein-/aus-schalten		Ein (Symbol orange) / Aus
	Verriegelung ein-/ausschalten Ein / Aus
➊	Kältegerät ausschalten OK
	Sabbat-Modus ein-/ausschalten		Ein (Symbol orange) / Aus
[TG2Z]		Zeitraum bis zum Türalarm ver-ändern	Stufe 1 - 7 (Stufe 1 = 30 Sek.)■■■■■=■■ (Stufe 4 = 2 Min.)
	Miele@home Systemeinstellungen(Nur sichtbar bei eingesetztem Kommunikationsstick)		Weitere Einstellmöglichkeiten:siehe auf den folgenden Seiten„Erklärungen zu den jeweiligenEinstellungen - Miele@homeSystemeinstellungen“
		Tastenton ein-/ausschalten Ein / Aus
	Lautstärke Warn- und Signaltö-ne einstellen/ausschalten		aus - Stufe 7■■■■■=■■
	Helligkeit Display einstellen Stufe 1 - 7
		Temperatureinheit umstellen	°C / °F
[7Erd]	Messe-Modus (nur sichtbar,wenn eingeschaltet)		Aus
[7Erd]	Werkeinstellungen zurücksetzen

i Informationen zu Ihrem Kälte-gerät abrufen		Anzeigen (wichtig für die Mel-dung einer Störung beim Miele Werkkundendienst!)
	Erinnerung: Geruchsfilter wechseln	Ein (Symbol orange) / Aus
	Erinnerung: Belüftungsgitter reinigen	Ein (Symbol orange) / Aus
	Reinigung (erscheint nur, wenn der Eiswürfelbereiter einge-schaltet ist)	Ein (Symbol orange) / Aus

Weitere Einstellungen vornehmen

Im Einstellungs-Modus können Sie bestimmte Einstellungen vornehmen sowie gewünschte Funktionen anwählen und somit Ihr Kältegerät an Ihre Gewohnheiten anpassen.

Weitere Erklärungen und Informationen zu diesen Einstellungen finden Sie auf den nachfolgenden Seiten.

Während Sie sich im Einstellungs-Modus befinden, wird der Türalarm oder eine andere Warnmeldung automatisch unterdrückt: Es wird kein Symbol angezeigt, und es ertönt kein Warnton. Ausnahme: Bei einem Gerätefehler (F +Ziffern) wird der Einstellungs-Modus sofort verlassen. Der Fehlercode wird im Display angezeigt und ein Warnton ertönt (siehe Kapitel „Was tun, wenn ...“, Abschnitt „Meldungen im Display“).

Gewünschte Einstellung wählen

2°C -18°C

Startbildschirm

■ Berühren Sie » .

■ Blättern Sie mit den Pfeiltasten < oder > nach links oder rechts.

Mittig im Display erscheint das Symbol der anwählbaren Einstellung.

Rechts und links davon im Hintergrund sind die Symbole der nächstmöglichen Einstellung sichtbar, jedoch nicht anwählbar.

■ Berühren Sie das Symbol der gewünschten Einstellung (siehe Kapitel „Übersicht Einstellungen“).

Je nach gewählter Einstellung gibt es zwei Möglichkeiten:

1. Sie gelangen in ein Untermenü zur weiteren Auswahl einer Einstellung oder zur Werteingabe.

2. Sie wählen die Einstellung direkt an. Das Symbol färbt sich orange und bestätigt dadurch die Auswahl. Ist das Symbol weiß, ist die Funktion nicht aktiviert.

Eingabe von Werten

Alle Eingaben, die Sie getätigt haben, müssen mit OK bestätigt werden. Wird die Eingabe nicht bestätigt, wechselt das Display nach ca. 15 Sekunden in den Startbildschirm, und die eingestellten bzw. veränderten Werte werden nicht übernommen.

Menüebene verlassen („Zurück“ ⇌)

Sie können mit ⇔ zurück zum vorherigen Bildschirm gelangen.

Alle Eingaben, die Sie bis dahin getätigt und nicht mit OK bestätigt haben, werden nicht gespeichert.

Erklärungen zu den jeweiligen Einstellungen

Holiday-Modus 🟢 ein-/ausschalten

Falls Sie z. B. während des Urlaubs die Kühlzone nicht komplett ausschalten wollen und keine hohe Kühlleistung benötigen, empfiehlt sich diese Funktion.

Die Gefrierzone bleibt eingeschaltet bei -18 °C. Die PerfectFresh-Zone wird auf eine Temperatur von ca. 15 °C geregelt und kann somit energiesparend in Betrieb bleiben.

⚠️ Lagern Sie in dieser Zeit keine empfindlichen und leicht verderblichen Lebensmittel wie Obst, Gemüse, Fisch, Fleisch und Milchprodukte ein.

Bei dieser Temperatur können nicht leicht verderbliche Lebensmittel noch für einige Zeit im Kältergerät verbleiben, und der Energieverbrauch ist niedriger als im Normalbetrieb.

Ebenso kommt es nicht zur Geruchs- oder Schimmelbildung, wie es bei einer abgeschalteten Kühlzone kommen kann, deren Gerätetür geschlossen wurde.

Der eingeschaltete Holiday-Modus wird im Startbildschirm angezeigt:

-18°C

Startbildschirm Holiday-Modus

Ist es nicht möglich den Holiday-Modus einzuschalten, dann wurde zuvor die Kühlzone separat ausgeschaltet.

Kurzzeit ⏻ (QuickCool Timer) nutzen

Die Kurzzeit können Sie zum Überwachen separater Vorgänge nutzen, z. B. zum Kühlen von Knetteig. Der Signalton erinnert Sie zum eingestellten Zeitpunkt.

Eine Kurzzeit kann maximal für 9 Stunden und 59 Minuten eingestellt werden.

- Kurzzeit einstellen

■ Berühren Sie ⏻.
■ Stellen Sie mit + oder – die Stunden ein.
■ Bestätigen Sie mit OK.

Die eingestellten Stunden werden übernommen. Sie können nun die Minuten einstellen.

■ Stellen Sie mit + oder — die Minuten ein.
■ Bestätigen Sie mit OK.

Die eingestellten Minuten werden übernommen. Die eingestellte Kurzzeit läuft nun ab. Wird die Gerätetür wieder geöffnet, erscheint im Display die ablaufende Kurzzeit. Nach ca. 3 Sekunden wechselt die Anzeige zum Startbildschirm.

Bei einer Abfrage bzw. Korrektur der Kurzzeit wird die ablaufende Kurzzeit angehalten.

Bei einem Netzausfall bzw. bei einer Netzwiederkehr wird eine zuvor eingegebene Kurzzeit gelöscht.

- Kurzzeit ist abgelaufen

Ein akustisches Signal ertönt, und 😊 blinkt.

■ Berühren Sie das Display.

Es erscheint der Startbildschirm.

- Kurzzeit korrigieren

■ Öffnen Sie die Gerätetür.

⊕ und die ablaufende Kurzzeit erscheinen für ca. 3 Sekunden im Display.

■ Berühren Sie während dieser Zeit die ablaufende Kurzzeit.

■ Berühren Sie , um eine eingestellte Kurzzeit zu korrigieren. Gehen Sie dazu genauso vor, wie bei der Eingabe der Kurzzeit (siehe Abschnitt „Kurzzeit einstellen“).

- Kurzzeit löschen

■ Öffnen Sie die Gerätetür.

① und die ablaufende Kurzzeit erscheinen für ca. 3 Sekunden im Display.
■ Berühren Sie während dieser Zeit die ablaufende Kurzzeit.
■ Berühren Sie 📋, um eine eingestellte Kurzzeit zu löschen.

Im Display erscheint der Startbildschirm.

Sie können eine eingegebene Kurzzeit auch im Einstellungs-Modus korrigieren bzw. löschen.

Eiswürfelbereiter 📞 ein-/ausschalten

⚠ Gesundheitsgefahr!

Die ersten 3 Eiswürfelproduktionen nach der Inbetriebnahme des Eiswürfelbereiters dürfen nicht verzehrt werden, da das Wasser zum ersten Durchspülen der Wasserzuführung dient.

Dies gilt sowohl für die erste Inbetriebnahme als auch, wenn das Kältegerät für längere Zeit ausgeschaltet war.

Erzeugen Sie mit dem Eiswürfelbereiter nur haushaltsübliche Mengen.

Beachten Sie bitte folgendes:

• Nach der ersten Inbetriebnahme kann es bis zu 24 Stunden dauern, bis die ersten Eiswürfel aus dem Eiswürfelbereiter in die Schublade fallen.
  – Nach erneutem Aus- und Einschalten des Eiswürfelbereiters dauert dieser Vorgang maximal 6 Stunden.
  – Die Eiswürfelschublade sollte leer sein, bevor Sie den Eiswürfelbereiter einschalten.
  – Die Eiswürfelschublade muss vollständig geschlossen sein, da sonst keine Eiswürfel produziert werden können.

Falls im Display 📞 leuchtet, wird der Eiswürfelbereiter nicht mit genügend Wasser versorgt.

Kontrollieren Sie, ob der Absperrhahn der Wasserzuführung geöffnet ist.

Wenn Sie keine Eiswürfel produzieren möchten, können Sie den Eiswürfelbereiter unabhängig vom Kältegerät ausschalten.

Tipp: Wenn der Eiswürfelbereiter abgeschaltet ist, kann die Eiswürfelschubla-de auch zum Einfrieren und Lagern von Lebensmitteln genutzt werden.

Nach einem Netzausfall ist ein zuvor eingeschalteter Eiswürfelbereiter ausgeschaltet.

- Weitere Funktionen

Nach dem der Eiswürfelbereiter eingeschaltet wurde, erscheint im Einstellungs-Modus die Funktion „Eiswürfelschale: Reinigungsstellung einstellen ☉“

Weitere Informationen zu dieser Funktion finden Sie im Kapitel „Reinigung und Pflege“, Abschnitte „Eiswürfelschale reinigen“.

Verriegelung 📄/☐ ein-/ausschalten

Mit der Verriegelung können Sie das Kältegerät sichern vor:

• ungewolltem Ausschalten,
• ungewollter Temperaturverstellung,
• ungewollter Anwahl von der Ventilator Funktion oder SuperFrost,
• ungewolltem Verstellen der Einstellungen (nur das Ausschalten der Verriegelung ist möglich).

Sie verhindern so, dass unbefugte Personen, z. B. Kinder, das Kältegerät ausschalten bzw. verstellen können.

Nach einem Netzausfall bleibt eine zuvor eingeschaltete Verriegelung erhalten.

- Verriegelung 🔒 kurzzeitig entriegeln

■ Berühren Sie das Display.
erscheint.
■ Berühren Sie 🔒 für ca. 6 Sekunden.

Sie können nun weitere Einstellungen (Temperatur, Zusatzfunktionen etc.) durchführen. Wird die Gerätetür wieder geschlossen, ist die Verriegelung wieder eingeschaltet.

- Verriegelung 🔒 ausschalten

■ Berühren Sie das Display.

erscheint.

■ Berühren Sie 🔒 für ca. 6 Sekunden.

Der Startbildschirm erscheint.

■ Berühren Sie '≡.

■ Wählen Sie 🔒.

leuchtet orange.

■ Berühren Sie 🔒.

☐ erscheint im Display. Die Verriegelung ist ausgeschaltet.

Kältegerät ausschalten ⏻

Mit dieser Funktion können Sie das gesamte Kältegerät ausschalten.

Im Display erlischt die Temperaturanzeige, und ⏻ leuchtet.

Die Innenbeleuchtung geht aus, und die Kühlung ist ausgeschaltet.

erlischt nach ca. 10 Minuten und das Display ist schwarz (Energiespar-Modus).

Sabbat-Modus i ein-/ausschalten

Das Kältegerät verfügt zur Unterstützung religiöser Bräuche über den Sabbat-Modus.

Ausgeschaltet werden

– die Innenbeleuchtung bei geöffneter Gerätetür,

– alle akustischen und optischen Signale,

– die Temperaturanzeige,

– die Funktionen SuperFrost, Ventilator, Holiday-Modus (falls zuvor eingeschaltet),

– die Kurzzeit (falls zuvor eingeschaltet).

Ebenso können Sie im Einstellungs-Modus keine Einstellungen vornehmen.

Die Funktion Sabbatmodus schaltet sich nach ca. 120 Stunden automatisch aus.

Achten Sie darauf, dass die Gerätetür fest geschlossen ist, da optische und akustische Warnungen ausgeschaltet sind.

Gefahr einer Lebensmittelvergif-

Ein möglicher Netzausfall während des Sabbatmodus wird nicht angezeigt und das Kältegerät startet anschließend wieder im Sabbatmodus. Ist dieser beendet, wird keine Meldung über den Netzausfall angezeigt. Sollte während des Sabbatmodus ein Netzausfall aufgetreten sein, prüfen Sie die Qualität der Lebensmittel und verzehren Sie aufgetaute Lebensmittel nicht.

- Sabbat-Modus einschalten

■ Berühren Sie iii.

iii leuchtet orange.

Anschließend erscheint im Display weiß leuchtend.

Display Sabbat-Modus

Nach ca. 3 Sekunden erlischt 🌐, und das Display ist schwarz.

- Sabbat-Modus vorzeitig ausschalten

■ Berühren Sie das Display.

iii erscheint.

■ Berühren Sie iii.

iii leuchtet orange.

■ Berühren Sie iii.

iii leuchtet weiß. Die Funktion wurde ausgeschaltet.

Zeitraum bis zum Türalarm 📋 einstellen

Das Kältegerät verfügt über einen Türalarm. Sollte eine Gerätetür längere Zeit offen stehen, ertönt ein Warnton (falls nicht ausgeschaltet; siehe Abschnitt „Lautstärke Warn- und Signaltöne einstellen/ausschalten“) und im Display leuchtet ☐ (siehe Kapitel „Temperatur- und Türalarm“, Abschnitt „Türalarm“).

Sie können im Segment-Balken den Zeitraum bis zum Einsetzen des Tür-alarms ☐ einstellen: Der Zeitraum kann stufenweise in 30 Sekunden-Schritten eingestellt werden, beginnend mit 30 Sekunden (Stufe 1 = 1 ausgefülltes Segment) bis maximal 3 Minuten und 30 Sekunden (Stufe 7 = 7 ausgefüllte Segmente).

Miele@home Systemeinstellungen

Erscheint nur bei eingesetztem Kommunikationsstick XKS3100W.

Unter diesem Menüpunkt können Sie Ihr Kältegerät an ein bestehendes Miele@home Netzwerk anmelden oder mit Ihrem Kältegerät ein Miele@home Netzwerk erstellen.

Stellen Sie sicher, dass am Aufstellort Ihres Kältegerätes das Signal Ihres WLAN-Netzwerkes mit ausreichender Signalstärke vorhanden ist.

Sie haben mehrere Möglichkeiten, Ihr Kältegerät in Ihr WLAN-Netzwerk einzubinden. U. a. können Sie die Miele@mobile App nutzen. Sie müssen jedoch dazu vorab eine Direktverbindung zu Ihrem mobilen Endgerät herstellen (siehe Kapitel „•”)(“• = Soft access point“).

Miele@mobile App

Sie können die Netzwerkverbindung mit der Miele@mobile App herstellen.

■ Laden Sie sich die Miele@mobile App aus einem der App Stores herunter.
■ Folgen Sie der Benutzerführung in der App.

Einstellmöglichkeiten im Untermenü

■ Berühren Sie @.

Sie kommen in ein Untermenü. Dort werden Ihnen folgende Einstellmöglichkeiten angeboten:

• WPS = WPS Push Button
• •»)(«• = Drahtloser Zugangspunkt (Soft access point)
• 📋 = Reset WLAN-Modul
• [m] = Werkeinstellungen WLAN-Modul

- WPS Push Button

Alternativ zur Netzwerkanmeldung mit Hilfe der Miele@mobile App empfehlen wir die Verbindung über WPS (Wireless Protected Setup) herzustellen. Dafür benötigen Sie einen WPS-fähigen Router.

■ Berühren Sie @.

WPS erscheint

■ Berühren Sie WPS.

Es wird für eine bestimmte Zeit versucht, eine WLAN-Verbindung aufzubauen.

■ Aktivieren Sie innerhalbe von zwei Minuten an ihrem Router die Funktion „WPS“.

Wenn die Verbindung hergestellt werden konnte, erscheint im Display √.

■ Bestätigen Sie mit OK.

Die Anzeige wechselt in den Startbildschirm, und oben rechts erscheint 📞.

Konnte die Verbindung nicht aufgebaut werden, erscheint im Display ⚫.

Eventuell haben Sie an Ihrem Router nicht schnell genug WPS aktiviert. Führen Sie die oben genannten Schritte erneut durch.

- Drahtloser Zugangspunkt (Soft access point) •••(••

Sie können eine direkte Verbindung von Ihrem Kältegerät zu Ihrem mobilen Endgerät (z. B. Smartphone, Tablet-PC usw.) herstellen. Diese Verbindung ist erforderlich, um eine Netzwerkverbindung mit der Miele@mobile App herzu-stellen.

■ Berühren Sie •••(••.

Es wird für eine bestimmte Zeit versucht, eine Direktverbindung aufzubauen.

■ Bestätigen Sie den Verbindungsaufbau am mobilen Endgerät.

Die Anzeige wechselt in den Startbildschirm, und oben rechts erscheint •»(«.

Wird nach ca. 15 Minuten keine Verbindung bestätigt, wird der Vorgang abgebrochen. Die Anzeige wechselt in den Startbildschirm.

- Reset WLAN-Modul

Sie können alle vorgenommenen Einstellungen und eingegebenen Werte für Miele@home zurücksetzen. Alle Einstellungen, die Miele@home nicht betreffen, bleiben erhalten und das WLAN-Modul wird eingeschaltet.

■ Berühren Sie 📐.

erscheint.

■ Bestätigen Sie mit OK.

Das WLAN-Modul wurde neu gestartet. Nach erfolgreichem Neustart wechselt die Anzeige in den Startbildschirm, und oben rechts erscheint 📞.

- Werkeinstellungen WLAN-Modul 📂

Wenn Sie alle vorgenommenen Einstellungen und eingegebenen Werte für Miele@home zurücksetzen möchten, können Sie die Werkeinstellung des WLAN-Moduls wieder herstellen. Alle Einstellungen, die Miele@home nicht betreffen, bleiben erhalten und das WLAN-Modul wird ausgeschaltet.

■ Berühren Sie 📁.

erscheint.

■ Bestätigen Sie mit OK.

Das WLAN-Modul wird zurückgesetzt und ausgeschaltet. Die Anzeige wechselt in den Startbildschirm, und das Symbol 🔺 einer aktiven WLAN-Verbindung ist erloschen.

Tastenton 📋/✉/ ein-/ausschalten

Bei jeder Berührung eines anwählbaren Feldes im Display ertönt ein Tastenton. Diesen können Sie einschalten oder ausschalten.

Lautstärke Warn- und Signaltöne einstellen/ausschalten

Sie können im Segment-Balken die Lautstärke der Warn- und Signaltöne einstellen: Wenn alle Segmente ausgefüllt sind, ist die maximale Lautstärke gewählt. Wenn kein Segment ausgefüllt ist, ist der Warn- und Signalton ausgeschaltet. erscheint.

Die Veränderung der Lautstärke wird während der Verstellung abgespielt.

Die Warn- und Signaltöne bei einem Temperaturalarm, einer Fehlermeldung, einem Netzausfall sowie einer eingestellten Kurzzeit können nicht ausgeschaltet werden.

Helligkeit Display ⚙ einstellen

Sie können im Segment-Balken die Helligkeit des Displays einstellen: Wenn alle Segmente ausgefüllt sind, ist die maximale Helligkeit gewählt.

Die Veränderung der Helligkeit wird während der Verstellung sichtbar.

Temperatureinheit °C/°F einstellen

Sie können für die Anzeige der Temperatur im Display zwischen Grad Celsius °C und Grad Fahrenheit °F wählen.

Messe-Modus | ausschalten

Der Messe-Modus ermöglicht dem Fachhandel, das Kältegerät ohne eingeschaltete Kühlung zu präsentieren. Für den privaten Gebrauch benötigen Sie diese Einstellung nicht.

Falls werkseitig der Messe-Modus eingeschaltet wurde, wird im Display ▪ angezeigt. Sie können hier die Funktion ausschalten.

Wurde der Messe-Modus ausgeschaltet, kann er nicht über den Einstellungs-Modus wieder eingeschaltet werden.

Werkeinstellungen 📁 zurücksetzen

Alle Einstellungen des Kältegerätes werden auf den Auslieferungszustand zurückgesetzt, und das Kältegerät wird ausgeschaltet.

Informationen i abrufen

Im Display werden Gerätedaten (Modellbezeichnung und Fabrikationsnummer) angezeigt.

Tipp: Diese Gerätedaten sind wichtig für die Meldung einer Störung beim Miele Werkkundendienst!

Durch Bestätigung mit OK verlassen Sie die Informationsanzeige.

- Lizenzvereinbarungen anzeigen

Sie können verwendete Lizenzen unter © anzeigen lassen.

Erinnerung: Geruchsfilter 📍 wechseln

Das Kältegerät ist mit Geruchsfiltern mit Halterung (Active AirClean) ausgestattet.

Ist die Geruchsfilter-Wechselanzeige aktiviert, werden Sie nach ca. 6 Monaten erinnert, den Geruchsfilter zu wechseln (siehe Kapitel „Reinigung und Pflege“, Abschnitt „Geruchsfilter wechseln“).

Im Startbildschirm erscheint dann in der Temperaturanzeige ⚙️ und ein Signalton (falls eingeschaltet) ertönt.

Durch Berühren des Symbols bestätigen Sie die Meldung. Der Zeitzähler wird zurückgesetzt, und die Anzeige wechselt wieder zum Startbildschirm.

Erinnerung: Belüftungsgitter ☉ reinigen

Das Kältegerät ist im Sockel mit einem Belüftungsgitter ausgestattet.

Ist diese Belüftungsgitter-Reinigungsanzeige aktiviert, werden Sie nach ca. 12 Monaten erinnert, das Belüftungsgitter von Staub zu befreien (siehe Kapitel „Reinigung und Pflege“, Abschnitt „Belüftungsgitter reinigen“). Im Display erscheint dann ☐ und ein Signalton (falls eingeschaltet) ertönt.

Tipp: Reinigen Sie das Belüftungsgitter mit einem Pinsel oder Staubsauger (verwenden Sie dazu z. B. den Saugpinsel für Miele Staubsauger).

Staubablagerungen erhöhen den Energieverbrauch.

Durch Berühren des Symbols bestätigen Sie die Meldung. Der Zeitzähler wird zurückgesetzt, und die Anzeige wechselt wieder zum Startbildschirm.

Explosionsgefahr!

Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Kältegerät.

Falls Sie im Kältegerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Kältegerätes berührt.

Verschiedene Kühlbereiche

Aufgrund der natürlichen Luftzirkulation stellen sich in der PerfectFresh-Zone unterschiedliche Temperaturbereiche ein.

Die kalte, schwere Luft sinkt in den unteren Bereich der PerfectFresh-Zone. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Lagern Sie die Lebensmittel nicht zu dicht beieinander, so dass die Luft gut zirkulieren kann.

Für die PerfectFresh-Zone nicht geeignet

Nicht alle Lebensmittel eignen sich für die Lagerung bei Temperaturen unter 5 °C, da sie kälteempfindlich sind. Je nach Lebensmittel können sich bei einer zu kalten Lagerung das Aussehen, die

Konsistenz, der Geschmack und/oder der Vitamingehalt des Lebensmittels verändern.

Zu diesen kälteempfindlichen Lebensmitteln gehören unter anderem:

– Ananas, Avocados, Bananen, Granatäpfel, Mangos, Melonen, Papayas, Passionsfrüchte, Zitrusfrüchte (wie Zitronen, Orangen, Mandarinen, Grapefruit),
– Obst, das nachreifen soll,
– Auberginen, Gurken, Kartoffeln, Paprika, Tomaten, Zucchini,
– Hartkäse (wie Parmesan, Bergkäse).

Worauf Sie bereits beim Ein- kauf der Lebensmittel achten sollten

Die wichtigste Voraussetzung für eine lange Lagerdauer ist die Frische der Lebensmittel, wenn sie eingelagert werden. Diese Ausgangsfrische ist von entscheidender Bedeutung.

Achten Sie auch auf das Haltbarkeitsdatum und die richtige Lagertemperatur.

Die Kühlkette sollte möglichst nicht unterbrochen werden, wenn Sie z. B. Lebensmittel im warmen Auto transportieren.

Tipp: Nehmen Sie zum Einkaufen eine Kühltasche mit, und verstauen Sie anschließend die Lebensmittel zügig im Kältegerät.

In der PerfectFresh-Zone herrschen optimale Lagerbedingungen für Obst, Gemüse, Fisch, Fleisch und Milchprodukte. Die Lebensmittel bleiben wesentlich länger frisch, Geschmack und Vitamine bleiben erhalten.

In der PerfectFresh-Zone wird die Temperatur automatisch geregelt, sie liegt im Bereich von 0 bis 3 °C. Das sind niedrigere Temperaturen als in einer herkömmlichen Kühlzone, für kälteunempfindliche Lebensmittel ist dies jedoch die optimale Lagertemperatur. Da sich die Haltbarkeit bei dieser Temperatur verlängert, können die Lebensmittel wesentlich länger ohne Frischeverlust gelagert werden.

Zusätzlich kann in der PerfectFresh-Zo- ne die enthaltene Luftfeuchtigkeit so re- guliert werden, dass sie den eingelager- ten Lebensmitteln entspricht. Eine er- höhte Luftfeuchtigkeit bewirkt, dass die Lebensmittel ihre eigene Feuchtigkeit behalten und nicht so schnell austrock- nen. Sie bleiben über einen längeren Zeitraum knackig und frisch.

Bedenken Sie, dass ein guter Ausgangszustand der Lebensmittel ausschlaggebend ist für ein gutes Lagerergebnis!

Nehmen Sie die Lebensmittel ca. 30 bis 60 Minuten vor dem Verzehr aus der PerfectFresh-Zone heraus. Erst bei Raumtemperatur entfalten sich Aroma und Geschmack.

Die PerfectFresh-Zone ist in zwei Bereiche unterteilt:

Das Infosystem (wie hier in Teilen abgebildet) oberhalb der PerfectFresh-Zo- ne hilft Ihnen bei der richtigen Auswahl des Fachs und der Einstellung im Feuchtefach.

- Im oberen Trockenfach herrscht eine Temperatur von 0 bis 3 °C, die Luftfeuchtigkeit ist nicht erhöht △. Hier lagern Sie Fisch, Fleisch, Milchprodukte und Lebensmittel aller Art, sofern diese verpackt sind.

- Im unteren Feuchtefach herrscht eine Temperatur von 0 bis 3 °C, die Luftfeuchtigkeit ist je nach Position des Schiebereglers nicht erhöht △ oder erhöht △. Ist die Luftfeuchtigkeit erhöht, lagern Sie hier Obst und Gemüse.

Jedes Lebensmittel hat seine eigenen Eigenschaften und bedarf ganz bestimmter Lagerbedingungen.

Trockenfach

Das Trockenfach eignet sich besonders zum Lagern leicht verderblicher Lebensmittel wie:

– Frischer Fisch, Schalen- und Krustentiere;
– Fleisch, Geflügel, Wurst;
- Feinkostsalate;
- Molkereiprodukte wie Joghurt, Käse, Sahne, Quark etc;
– Darüber hinaus können Sie hier Lebensmittel aller Art lagern, sofern diese verpackt sind.

Beim Trockenfach steht die niedrige Temperatur im Vordergrund. Die Luftfeuchtigkeit im Trockenfach entspricht annähernd der Luftfeuchtigkeit in einer herkömmlichen Kühlzone.

Beachten Sie, dass eiweißreichere Lebensmittel schneller verderben. Das heißt, Schalen- und Krustentiere verderben z. B. schneller als Fisch, und Fisch verdirbt schneller als Fleisch.

Bewahren Sie diese Lebensmittel aus hygienischen Gründen nur zugedeckt oder verpackt auf.

Feuchtefach

Das Feuchtefach verfügt über einen Schieberegler, mit dem Sie die im Feuchtefach enthaltene Luftfeuchtigkeit regulieren können.

Stellen Sie dazu den Schieberegler auf die Einstellung △ bzw. △□.

Nicht erhöhte Luftfeuchtigkeit

Bei dieser Einstellung △ wird aus dem Feuchtefach ein Trockenfach – der Schieberegler öffnet die Öffnungen zum Fach, so dass die Feuchtigkeit entweicht (siehe Abschnitt„Trockenfach“).

Erhöhte Luftfeuchtigkeit △□

Bei dieser Einstellung ☉ eignet sich das Feuchtefach zum Lagern von Obst und Gemüse.

Der Schieberegler verschließt die Öffnungen zum Fach, so dass die enthalte- ne Feuchtigkeit erhalten bleibt.

Die Höhe der Luftfeuchtigkeit im Feuchtefach hängt grundsätzlich von der Art und Menge der eingelagerten Lebensmittel ab, wenn Sie diese unverpackt lagern.

Bei einer geringen Beladung kann die Feuchtigkeit zu niedrig sein.

Tipp: Verpacken Sie die Lebensmittel bei geringer Beladung in luftdichten Verpackungen.

Bei einer erhöhten Luftfeuchtigkeit im Feuchtefach kann es am Boden sowie unterhalb des Deckels zur Entstehung von Kondenswasser kommen.

Entfernen Sie dieses mit einem Tuch.

Klima in der PerfectFresh-Zone

Das Klima im Kältegerät bietet je nach eingelagertem Lebensmittel optimale Lagerbedingungen und kann beeinflusst werden.

Luftfeuchtigkeit in der PerfectFresh-Zone verändern

Die durch Lebensmittel eingebrachte Feuchtigkeit sowie die Feuchtigkeit, die beim normalen Abtauprozess im Kältegerät entsteht, kann durch den zuschaltbaren Ventilator verändert werden. Werkseitig ist der Ventilator ausgeschaltet.

■ Drücken Sie die Taste ♿, bis das Symbol Ventilator ♿ im Display angezeigt wird.

Sie erreichen eine bessere Verteilung der enthaltenen Luft in der gesamten PerfectFresh-Zone. Das Klima wird trockener.

■ Zum Ausschalten des Ventilators: Drücken Sie die Taste 🔊, bis das Symbol Ventilator 🔊 im Display er- lischt.

In dieser Einstellung hat das Kältegerät den geringsten Energieverbrauch.

Lagerergebnis in den Fächern der PerfectFresh Zone

Berücksichtigen Sie noch einmal die folgenden Tipps, falls Sie mit dem Ergebnis Ihrer eingelagerten Lebensmittel nicht zufrieden sind (die Lebensmittel wirken z. B. bereits nach kurzer Aufbewahrungsdauer schlapp oder welk):

– Lagern Sie nur frische Lebensmittel ein. Der Einlagerungszustand der Lebensmittel ist ausschlaggebend für das Frischeergebnis.
– Reinigen Sie vor dem Einlagern der Lebensmittel die Fächer in der PerfectFresh-Zone.
– Tropfen Sie sehr feuchte Lebensmittel vor der Einlagerung ab.
– Lagern Sie keine kälteempfindlichen Lebensmittel in der PerfectFresh-Zone (siehe „Für die Kühlzone nicht geeignet“).
- Wählen Sie für die Lagerung des Lebensmittels das richtige PerfectFresh-Fach sowie die richtige Position des Schiebereglers für das Feuchtefach aus (nicht erhöhte oder erhöhte Luft-feuchtigkeit).

– Eine erhöhte Luftfeuchtigkeit im Feuchtefach wird allein durch die in den eingelagerten Lebensmitteln enthaltene Feuchtigkeit erreicht, d. h., je mehr Lebensmittel im Fach gelagert sind, desto höher ist die Feuchtigkeit. Falls sich bei der Einstellung zu viel Feuchtigkeit im Fach sammelt und die Lebensmittel beeinträchtigt werden, entfernen Sie das Kondenswasser vor allem vom Boden und unterhalb des Deckels mit einem Tuch und legen Sie einen Rost oder Ähnliches hinein, so dass die überflüssige Feuchtigkeit absickern kann.

Falls die Luftfeuchtigkeit trotz der Einstellung einmal zu niedrig sein sollte, verpacken Sie die Lebensmittel in luftdichten Verpackungen.

- Falls Sie das Gefühl haben, dass die Temperatur in der PerfectFresh-Zone zu hoch oder zu niedrig ist, versuchen Sie zunächst, diese geringfügig zu regulieren. Spätestens, wenn sich Eiskristalle auf den Böden der PerfectFresh-Fächer gebildet haben, muss die Temperatur erhöht werden, da die Lebensmittel sonst Kaltlagerschäden nehmen.

Bei einer Einstellung von 0 °C werden eventuell Minustemperaturen erreicht. Lebensmittel können gefrieren.

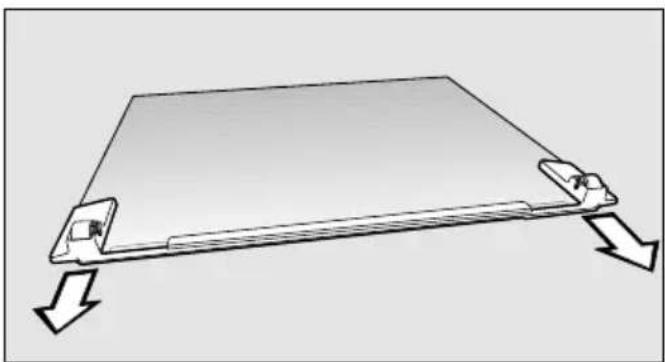

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen:

1. 1. 2.

■ Die Abstellfläche vorne leicht anheben, ein Stück nach vorne ziehen, mit der Aussparung über die Auflagerippen heben und nach oben oder unten versetzen.

Der Anschlagrand an der hinteren Schutzleiste muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfrieren.

Die Abstellflächen sind durch Auszugstopps gegen unbeabsichtigtes Herausziehen gesichert.

Schubladen der PerfectFresh-Zone entnehmen

Die Schubladen der PerfectFresh-Zone sind auf Teleskopschienen geführt und können zum Be- und Entladen oder zu Reinigungszwecken herausgenommen werden:

Entfernen Sie zur leichteren Entnahme der Schubladen das Flaschenbord in der Gerätetür.

■ Ziehen Sie die Schublade bis zum Anschlag heraus, und heben Sie sie nach oben hin ab.

⚠️ Schieben Sie die Auszugsschienen anschließend wieder ein. So können Sie Beschädigungen vermeiden!

■ Ziehen Sie den Deckel zwischen den Schubladen vorsichtig ein Stück nach vorn, und nehmen Sie ihn nach unten hin ab.
■ Zum Wiedereinsetzen heben Sie den Schubladen-Deckel von unten nach oben in die Aufnahmehalterungen. Schieben Sie ihn dann nach hinten, bis er einrastet.

Schubladen einsetzen

■ Legen Sie die Schublade auf die vollständig hineingeschobenen Auszugs-schienen.
■ Schieben Sie sie in das Kältegerät, bis die Schublade einrastet.

Geruchsfilter versetzen

Achten Sie bei sehr stark riechenden Lebensmitteln (z. B. sehr würzigem Käse) auf Folgendes:

• Setzen Sie die Halterung mit den Geruchsfiltern auf die Abstellfläche, auf der diese Lebensmittel gelagert werden.
• Wechseln Sie die Geruchsfilter je nach Bedarf früher aus.
• Setzen Sie weitere Geruchsfilter (mit Halterung) in das Gerät (siehe Kapitel „Zubehör“, Abschnitt „Nachkaufbares Zubehör“).

Die Halterung der Geruchsfilter sitzt auf der hinteren Schutzleiste der Abstellfläche.

■ Ziehen Sie die Halterung für die Geruchsfilter nach oben von der Schutzleiste ab.

■ Setzen Sie sie auf die Schutzleiste der gewünschten Abstellfläche.

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefriervermögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typenschild „Gefriervermögen ...kg/24 h“.

Das auf dem Typenschild angegebene maximale Gefriervermögen wurde nach der Norm DIN EN ISO 15502 ermittelt.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen. Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern. Praktisch bedeutet dies, dass im Lebensmittel ein größerer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine große Wasserlache um das Lebensmittel bildet.

Wurde das Lebensmittel schnell durchgefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischenräume zu wandern. Die Zellen schrumpfen erheblich weniger. Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischenräume gewandert war, in die Zellen zurückwandern, so dass der Saftverlust sehr gering ist. Es bildet sich nur eine kleine Wasserlache!

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einlagern, überprüfen Sie bereits beim Kauf im Geschäft

– die Verpackung auf Beschädigung,

- das Haltbarkeitsdatum und

- die Kühlzonentemperatur der Verkaufstruhe. Ist die Kühlzonentemperatur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.

■ Kaufen Sie die Tiefkühlkost ganz zum Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.

■ Legen Sie die Tiefkühlkost zu Hause sofort in das Kältegerät.

⚠️ Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren!

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel.

Vor dem Einlegen

■ Bei einer größeren Menge als 1 kg fri- scher Lebensmittel schalten Sie eini- ge Zeit vor dem Einlegen der Lebens- mittel die Funktion SuperFrost ein (siehe „SuperKühlen und SuperFrost verwenden - Funktion SuperFrost“).

Das bereits eingelagerte Gefriergut erhält somit eine Kältereserve.

Gefriergut einlegen

⚠️ Folgende maximale Beladungsmengen müssen eingehalten werden:
- Gefrierschublade = 25 kg
- Glasplatte = 35 kg

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit diese nicht an-tauen.

■ Legen Sie die Packungen trocken ein, um ein Zusammen- oder Anfrieren zu vermeiden.

- kleine Gefriergutmengen einlegen

Die Lebensmittel in den oberen Gefrierschubladen einfrieren.

■ Legen Sie das Gefriergut breitflächig auf den Boden der Gefrierschubladen, damit das Gefriergut möglichst schnell bis zum Kern gefriert.

- maximale Gefriergutmengen (siehe Typenschild) einlegen

Die Ventilatorschlitze an der Rückwand der Gefrierzone immer freihalten.

Sind die Ventilatorschlitze zugestellt, verringert sich die Kühlleistung, und der Energieverbrauch steigt.

Legen Sie das Gefriergut so auf die Glasplatte, dass die Ventilatorschlitze nicht verdeckt werden.

■ Die oberen Gefrierschubladen herausnehmen.
■ Legen Sie das Gefriergut breitflächig auf die oberen Glasplatten, damit das Gefriergut möglichst schnell bis zum Kern gefriert.
■ Ist der Einfriervorgang abgeschlossen, legen Sie das eingefrorene Gefriergut in die Gefrierschublade und schieben Sie sie wieder ein.

Lagerzeit eingefrorener Lebensmittel

Die Lagerfähigkeit von Lebensmitteln ist selbst bei Einhaltung der vorgeschriebenen Temperatur von -18^ C sehr unterschiedlich. Auch in eingefrorenen Produkten finden stark verlangsamte Abbauprozesse statt. Durch Luftsauerstoff kann z. B. Fett ranzig werden. Ma-geres Fleisch kann daher ca. doppelt so lange lagern wie fettes Fleisch.

Die angegebenen Lagerzeiten sind Richtwerte für die Lagerdauer verschiedener Lebensmittelgruppen in der Gefrierzone.

Lebensmittelgruppe Lagerzeit(Monate)
Speiseeis 2 bis 6
Brot, Backwaren 2 bis 6
Käse 2 bis 4
Fisch, fett 1 bis 2
Fisch, mager 1 bis 5
Wurst, Schinken 1 bis 3
Wild, Schwein 1 bis 12
Geflügel, Rind 2 bis 10
Gemüse, Obst 6 bis 18
Kräuter 6 bis 10

Bei handelsüblichen Tiefkühlerzeugnissen ist die auf der Verpackung angegebene Lagerdauer entscheidend.

Gefriergut auftauen

Gefriergut können Sie auftauen:

• im Mikrowellengerät
• im Backofen bei der Beheizungsart „Heißluft“ oder bei „Auftauen“
• bei Raumtemperatur
  – in der Kühlzone (die abgegebene Kälte wird zum Kühlen der Lebensmittel genutzt)
• im Dampfgarer

Flache Fleisch- und Fischstücke können angetaut in die heiße Pfanne gegeben werden.

Fleisch- und Fischstücke (z. B. Hackfleisch, Hähnchen, Fischfilet) so auftauen, dass kein Kontakt zu anderen Lebensmitteln besteht. Fangen Sie das Auftauwasser auf, und entsorgen Sie es sorgfältig.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im Allgemeinen in gefrorenem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist aufgrund der veränderten Zellstruktur etwas kürzer als bei Frischgemüse.

⚠️ Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrieren.

Schnellkühlen von Getränken

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in die Gefrierzone legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen.

Tipp: Damit Sie die Flaschen nicht in der Gefrierzone vergessen, können Sie im Einstellungs-Modus die Kurzzeit (QuickCool Timer) entsprechend einstellen.

Eiswürfel produzieren

Eiswürfelbereiter ein-/ausschalten

Wie Sie den Eiswürfelbereiter ein-/ausschalten, wird im Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Eiswürfelbereiter 📞 ein-/ausschalten“ beschrieben.

Größere Mengen Eiswürfel produzie- ren

Die Produktionsmenge der Eiswürfel richtet sich nach der Temperatur in der Gefrierzone: Je niedriger die Temperatur ist, desto mehr Eiswürfel werden in einem gewissen Zeitabschnitt produziert. Bei einer Temperatur von -18 °C wird in 24 h ca. 1 kg Eis produziert.

Tipp: Wenn Sie eine größere Menge Eiswürfel benötigen, tauschen Sie die volle Eiswürfelschublade mit der Schublade rechts daneben aus.

Der Eiswürfelbereiter beginnt wieder mit der Produktion, sobald die Schublade geschlossen ist.

Innenraum gestalten

Schublade und Glasplatte der Gefrierzone entnehmen

Die Schubladen können zum Be- und Entladen oder zu Reinigungszwecken herausgenommen werden.

Ebenso können Sie die Gefrierzone flexibel vergrößern. Möchten Sie größeres Gefriergut, wie z. B. Pute oder Wild, einlegen, können Sie die Glasplatten zwischen den Gefrierschubladen herausnehmen.

■ Ziehen Sie die Schubladen bis zum Anschlag heraus, und heben Sie sie nach oben hin ab.
■ Heben Sie die Glasplatte leicht an, und ziehen Sie sie nach vorne heraus.

Zubehör nutzen

Kälte-Akku verwenden

Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone. Sie können dadurch die Lagerzeit verlän- gern.

■ Legen Sie den Kälte-Akku in die oberste Gefrierschublade.

Nach ca. 24 Stunden Einlagerungszeit kann der Kälte-Akku seine maximale Kühlleistung erbringen.

- Bei einem Stromausfall

■ Legen Sie den durchgefrorenen Kälte-Akku direkt auf das Gefriergut in die oberste Schublade in den vorderen Bereich.

Tipp: Wenn Sie frische Lebensmittel einlegen wollen, dann benutzen Sie den Kälte-Akku als Trennung zwischen bereits eingelagerten und frischen Lebensmitteln, damit die Lebensmittel nicht an- tauen.

Tipp: Der Kälte-Akku kann auch dazu verwendet werden, Speisen oder Getränke kurzzeitig in einer Kühltasche zu kühlen.

PerfectFresh-Zone

Die PerfectFresh-Zone taut automatisch ab.

Während der Kompressor läuft, können sich funktionsbedingt an der Rückwand der PerfectFresh-Zone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da sie automatisch durch die Wärme des Kompressors verdunsten.

Gefrierzone

Das Kältegerät ist mit einem „NoFrost“-System ausgerüstet, wodurch das Kältegerät automatisch abgetaut wird.

Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automatisch von Zeit zu Zeit abgetaut und verdunstet.

Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei. Die Lebensmittel tauen durch dieses besondere System nicht an.

Achten Sie darauf, dass kein

Wasser in die Elektronik oder in die Beleuchtung gelangt.

Der Dampf eines Dampfreinigers

kann an spannungsführende Teile des Kältegerätes gelangen und einen Kurzschluss auslösen.

Verwenden Sie zur Reinigung keinen Dampfreiniger.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Das Typenschild im Innenraum des Kältegerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt.

Hinweise zum Reinigungsmittel

Verwenden Sie im Innenraum des Kältegerätes nur lebensmittelunbedenkliche Reinigungs- und Pflegemittel.

Um alle Oberflächen nicht zu beschädigen, verwenden Sie bei der Reinigung keine

• soda-, ammoniak-, säure- oder chloridhaltigen Reinigungsmittel,
• kalklösenden Reinigungsmittel,
• scheuernden Reinigungsmittel (z. B. Scheuerpulver, Scheuermilch, Putzsteine),

• lösemittelhaltigen Reinigungsmittel,
  – Edelstahl-Reinigungsmittel,
  – Geschirrspülmaschinen-Reiniger,

• Backofensprays,
  – Glasreiniger,
  – scheuernden harten Schwämme und Bürsten (z. B. Topfschwämme),
  – Schmutzradierer,

• scharfen Metallschaber.

Wir empfehlen zur Reinigung ein sauberes Schwammtuch, lauwarmes Wasser und etwas Handspülmittel.

Wichtige Hinweise zur Reinigung finden Sie auf den folgenden Seiten.

Eiswürfelschale reinigen

⚠️ Reinigen Sie die Eiswürfelschale,
– bevor Sie den Eiswürfelbereiter für längere Zeit ausschalten.
– regelmäßig, um Eis- und Wasserreste zu entfernen.

Die Eiswürfelschale ist nicht entnehmbar und kann nur eingebaut gereinigt werden. Aus diesem Grund können Sie die Eiswürfelschale in die Reinigungsstellung positionieren.

Reinigungsstellung einstellen Ⓞ

Erst wenn der Eiswürfelbereiter eingeschaltet ist, ist die Funktion „Reinigungsstellung einstellen Ⓞ“ wählbar. Ebenso muss die Eiswürfelschublade im Kältegerät eingeschoben sein.

■ Entleeren Sie die Eiswürfelschublade und schieben Sie sie wieder in das Kältegerät.
■ Wählen Sie im Einstellungs-Modus das Symbol Ⓞ.
Die gewählte Einstellung wird übernommen. Sie hören, wie sich die Eiswürfelschale in eine schräge Position dreht.
■ Warten Sie, bis die Bewegung der Eiswürfelschale abgeschlossen ist.
Im Display erscheint das Symbol √.
■ Entnehmen Sie die Eiswürfelschubla- de.

Die Eiswürfelschale kann nicht entnommen und nur eingebaut gereinigt werden.

■ Reinigen Sie die Eiswürfelschale und die Eiswürfelschublade mit lauwar-mem Wasser und etwas Handspül-mittel. Wischen Sie gründlich mit kla- rem Wasser nach und trocknen Sie alles mit einem Tuch.
■ Setzen Sie die Eiswürfelschublade wieder ein.
■ Bestätigen Sie nach der Reinigung die Informationsanzeige √ mit OK.

Sie hören, wie sich die Eiswürfelschale wieder in ihre Ausgangsposition zurück dreht.

Das Kältegerät zur Reinigung vorbereiten

■ Schalten Sie das Kältegerät aus.
☐ erscheint im Display und die Kühlung ist ausgeschaltet.
■ Ziehen Sie den Netzstecker, oder schalten Sie die Sicherung der Hausinstallation aus.
■ Nehmen Sie die Lebensmittel aus dem Kältegerät, und lagern Sie sie an einem kühlen Ort.
■ Entnehmen Sie die Gefrierschubladen und die Glasplatten.

■ Ziehen Sie die vordere Leiste mit den Rollen ab.
■ Nehmen Sie alle weiteren Teile, die herausgenommen werden können, zur Reinigung heraus.

Abstellfläche zerlegen

Nehmen Sie vor der Reinigung der Abstellfläche die Edelstahlleiste und die hintere Schutzleiste ab. Gehen Sie dabei wie folgt vor:

■ Legen Sie die Abstellfläche auf eine weiche Unterlage (z. B. ein Geschirrtuch) auf die Arbeitsfläche.

2. 1.

■ Ziehen Sie an einer Seite beginnend die Edelstahlleiste ab.
■ Ziehen Sie die Schutzleiste ab.
■ Befestigen Sie die Edelstahlleiste bzw. die Schutzleiste nach der Reinigung wieder an der Abstellfläche.

Innenraum und Zubehör reinigen

Reinigen Sie das Kältegerät regelmäßig, mindestens aber einmal im Monat.

Lassen Sie Verschmutzungen nicht erst antrocknen, sondern entfernen Sie diese sofort.

■ Reinigen Sie die Innenräume mit einem sauberen Schwammtuch, lauwarmem Wasser und etwas Handspülmittel.
■ Wischen Sie nach der Reinigung mit klarem Wasser nach, und trocknen Sie alles mit einem Tuch.

Folgende Teile sind nicht geschirrspülmaschinengeeignet:

– die Edelstahlleisten
– die hinteren Schutzleisten an den Abstellflächen
- alle Schubladen und Schubladen-Deckel (je nach Modell enthalten)
- der Kälte-Akku

■ Reinigen Sie dieses Zubehör von Hand.

Folgende Teile sind geschirrspülmaschinengeeignet:

Die Temperatur des gewählten irrspülmaschinenprogramms maximal 55 °C betragen!

Durch den Kontakt mit Naturfarbstoffen, z. B. in Karotten, Tomaten und Ketchup können sich Kunststoffteile in der Geschirrspülmaschine verfärben. Diese Verfärbung beeinflusst nicht die Stabilität der Teile.

– die Glasplatten (ohne Leisten)

– die Halterung für Geruchsfilter

■ Reinigen Sie die Tauwasser-Rinne und das -Ablaufrohr häufiger mit einem Stäbchen oder Ähnlichem, damit das Tauwasser ungehindert ablaufen kann.
■ Die Schubladen der PerfectFresh-Zo- ne sind auf Teleskopschienen geführt. Reinigen Sie die Teleskopschienen mit einem feuchten Tuch.

Achten Sie beim Reinigen der kopschienen darauf, dass das halfett nicht herausgewaschen

■ Lassen Sie das Kältegerät noch für eine kurze Zeit geöffnet, um es ausreichend zu belüften und Geruchsbildung zu vermeiden.

Gerätefront und Seitenwände reinigen

Gerätefront

Die Gerätefront ist mit einer hochwertigen Oberflächenbeschichtung (CleanSteel) veredelt. Sie schützt vor Anschmutzungen und erleichtert die Reinigung.

⚠️ Behandeln Sie diese Flächen nicht mit Edelstahl-Reinigungsmittel. Die Beschichtung wird beschädigt.

Wirken Verschmutzungen länger ein, lassen sie sich unter Umständen nicht mehr entfernen. Die Oberflächen können sich verfärben oder verändern. Entfernen Sie Verschmutzungen an der Gerätefront und an den Seitenwänden am besten sofort.

Alle Oberflächen sind kratzempfindlich und können sich verfärben oder verändern, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommen. Lesen Sie bitte die Informationen im Abschnitt „Hinweise zum Reinigungsmittel“ zu Beginn dieses Kapitels.

■ Reinigen Sie die Oberflächen mit einem sauberen Schwammtuch, Handspülmittel und warmem Wasser. Sie können zur Reinigung auch ein sauberes, feuchtes Mikrofasertuch ohne Reinigungsmittel verwenden.

■ Wischen Sie nach der Reinigung mit klarem Wasser nach, und trocknen Sie alles mit einem weichen Tuch.

Belüftungsgitter reinigen

Staubablagerungen erhöhen den Energieverbrauch.

■ Reinigen Sie das Belüftungsgitter regelmäßig mit einem Pinsel oder Staubsauger (verwenden Sie dazu z. B. den Saugpinsel für Miele Staubsauger).

Möchten Sie alle 12 Monate automatisch daran erinnert werden, schalten Sie die Belüftungsgitter-Reinigungsanzeige ein (siehe Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Erinnerung: Belüftungsgitter 📍 reinigen“).

Türdichtung reinigen

⚠️ Ist die Türdichtung beschädigt oder aus der Nut herausgerutscht, schließt eventuell die Gerätetür nicht richtig, und die Kühlleistung nimmt ab.

Im Innenraum bildet sich Kondenswasser, und es kann zur Vereisung kommen.

Beschädigen Sie nicht die Türdichtung, bzw. achten Sie darauf, dass die Türdichtung nicht aus der Nut herausrutscht.

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös.

■ Reinigen Sie die Türdichtung regelmäßig nur mit klarem Wasser, und trocknen Sie sie anschließend gründlich mit einem Tuch.

Geruchsfilter wechseln

Wechseln Sie ca. alle 6 Monate die Geruchsfilter in der Halterung.

Möchten Sie alle 6 Monate automatisch daran erinnert werden, schalten Sie die Geruchsfilter-Wechselanzeige ein (siehe Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Erinnerung: Geruchsfilter wechseln“).

Tausch Geruchsfilter KKF-RF erhalten Sie beim Miele Kundendienst, im Fachhandel oder im Internetauftritt von Miele.

Die Halterung für die Geruchsfilter ist geschirrspülmaschinengeeignet.

■ Ziehen Sie die Halterung für die Geruchsfilter nach oben von der Abstellfläche ab.

Die eingesetzten Geruchsfilter dürfen nicht die Rückwand im Kältegerät berühren, da sie durch die Feuchtigkeit an der Rückwand mit dieser verkleben können.

Setzen Sie die neuen Geruchsfilter so tief in die Halterung, dass sie nicht über dem Rand der Halterung hervorstehen.

■ Entnehmen Sie die beiden Geruchsfilter, und setzen Sie die neuen Filter mit dem umlaufenden Rand nach unten in die Halterung ein.

■ Stecken Sie die Aufnahme mittig auf den hinteren Anschlagrand einer beliebigen Abstellfläche, so dass sie dort einrastet.

■ Um den Filterwechsel zu bestätigen, berühren Sie 🔒.

Die Anzeige für den Geruchsfilterwechsel erlischt und der Zeitzähler wird zurückgesetzt.

Das Kältegerät nach dem Reinigen in Betrieb nehmen

■ Setzen Sie alle Teile in das Kältegerät.
■ Schließen Sie das Kältegerät wieder an, und schalten Sie es ein.
■ Schalten Sie die Funktion SuperFrost für einige Zeit ein, damit die Gefrierzone schnell kalt wird.
■ Legen Sie die Lebensmittel in die PerfectFresh-Zone, und schließen Sie die Gerätetür.
■ Schieben Sie die Gefrierschubladen mit dem Gefriergut in die Gefrierzone, und schließen Sie die Gerätetür.
■ Schalten Sie die Funktion SuperFrost aus, sobald eine konstante Gefrierzonentemperatur von mindestens -18 °C erreicht ist.

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.

Öffnen Sie bis zum Beheben der Störung möglichst nicht das Kältegerät, um den Kälteverlust so gering wie möglich zu halten.

Problem Ursache und Behebung
Das Kältegerät hat keine Kühlleistung, und die Innenbeleuchtung funktioniert nicht bei geöffneten Gerätetüren.	Das Kältegerät ist nicht eingeschaltet.■ Schalten Sie das Kältegerät ein.
	Der Netzstecker steckt nicht richtig in der Steckdose oder der Gerätestecker steckt nicht richtig in der Gerätesteckdose.■ Stecken Sie den Netzstecker in die Steckdose und den Gerätestecker in die Gerätesteckdose.
	Die Sicherung der Hausinstallation wurde ausgelöst. Das Kältegerät, die Hausspannung oder ein anderes Gerät könnten defekt sein.■ Rufen Sie eine Elektro-Fachkraft oder den Kunden-dienst.
Der Kompressor läuft dauernd.	Kein Fehler! Um Energie zu sparen, schaltet der Kom- pressor bei geringem Kältebedarf auf eine niedrige Drehzahl. Dadurch erhöht sich die Laufzeit des Kom- pressors.
Der Kompressor schal-tet immer häufiger und länger ein, die Temperatur im Kältegerät ist zu niedrig.	Die Be- und Entlüftungsquerschnitte sind zugestellt oder verstaubt.■ Verdecken Sie nicht die Be- und Entlüftungsquer-schnitte.■ Befreien Sie die Be- und Entlüftungsquerschnitte regelmäßig von Staub.
	Die Gerätetüren wurden häufig geöffnet, oder es wur-den große Mengen Lebensmittel frisch eingelagert bzw. eingefroren.■ Öffnen Sie die Gerätetüren nur bei Bedarf und nur so kurz wie möglich.
Problem Ursache und Behebung
	Die erforderliche Temperatur stellt sich nach einiger Zeit von alleine wieder ein.
	Die Gerätetüren sind nicht richtig geschlossen. Even-tuell hat die Gefrierzone bereits eine dickere Eis-schicht gebildet.■ Schließen Sie die Gerätetüren.Die erforderliche Temperatur stellt sich nach einiger Zeit von alleine wieder ein.Sollte sich bereits eine dicke Eisschicht gebildet ha-ben, verringert sich die Kühleistung, wodurch der Energieverbrauch steigt.■ Tauen Sie das Kältegerät ab, und reinigen Sie es.
	Die Raumtemperatur ist zu hoch. Je höher die Raum-temperatur, desto länger läuft der Kompressor.■ Beachten Sie die Hinweise im Kapitel „Aufstellhin-weise“, Abschnitt „Aufstellort“.
	Die Temperatur im Kältegerät ist zu niedrig eingestellt.■ Korrigieren Sie die Einstellung der Temperatur.
	Eine größere Menge Lebensmittel wurde auf einmal eingefroren.■ Beachten Sie die Hinweise im Kapitel „Gefrieren und Lagern“.
	Die Funktion SuperFrost ist noch eingeschaltet.■ Um Energie zu sparen, können Sie SuperFrost selbst vorzeitig ausschalten.
Problem Ursache und Behebung
Der Kompressor schaltet immer seltener und kürzer ein, die Temperatur im Kältegerät steigt.	Kein Fehler! Die eingestellte Temperatur ist zu hoch.■ Korrigieren Sie die Einstellung der Temperatur.■ Kontrollieren Sie die Temperatur noch einmal nach 24 Stunden.
	Das Gefriergut beginnt, aufzutauen.Die Raumtemperatur, für die Ihr Kältegerät ausgelegt wurde, wurde unterschritten.Der Kompressor schaltet seltener ein, wenn die Raumtemperatur zu niedrig ist. Deshalb kann es in der Gefrierzone zu warm werden.■ Beachten Sie die Hinweise im Kapitel „Aufstellhinweise“, Abschnitt „Aufstellort“.■ Erhöhen Sie die Raumtemperatur.
Das Kältegerät ist ver- eist oder im Inneren des Kältegerätes bildet sich Kondenswasser.	Die Türdichtung ist aus der Nut gerutscht.■ Prüfen Sie, ob die Türdichtung richtig in der Nut sitzt.
	Die Türdichtung ist beschädigt.■ Prüfen Sie, ob die Türdichtung beschädigt ist.
Die Türdichtung ist be-schädigt oder soll aus-getauscht werden.	Die Türdichtung ist ohne Werkzeug wechselbar.■ Wechseln Sie die Türdichtung. Sie ist im Fachhan-del oder beim Kundendienst erhältlich.

Meldungen im Display

Meldung Ursache und Behebung
Im Display leuchtet I, das Kältegerät hat keine Kühlleistung, die Bedienung des Kältegerätes sowie die Innenbeleuchtung sind jedoch funktionsfähig.	Der Messe-Modus ist eingeschaltet.■ Schalten Sie den Messe-Modus aus (siehe Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Messe-Modus ausschalten“).
Im Display wird nichts angezeigt. Es ist schwarz.	Der Energiespar-Modus ist eingeschaltet: Wurde das Kältegerät längere Zeit nicht bedient (ca. 10 Minuten), schaltet das Display automatisch alle Anzeigen aus.■ Berühren Sie das Display.Im Display erscheint wieder die letzte Anzeige.
	Der Sabbat-Modus ist eingeschaltet: Die Innenbeleuchtung ist ausgeschaltet, und das Kältegerät kühlt.■ Berühren Sie das Display.Anschließend erscheint im Display weiß leuchtend i j (siehe Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Sabbat-Modus ein-/ausschalten“).
Im Display leuchtet ☐, und das Kältegerät lässt sich nicht bedienen.	Die Verriegelung ist eingeschaltet.■ Entriegeln Sie das Kältegerät kurzzeitig oder schalten Sie die Verriegelung ganz aus (siehe Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Verriegelung ein-/ausschalten“).
In der Temperaturanzeige der Kühlzone leuchtet ⚙, und zusätzlich ertönt ein Signalton.	Die Einstellung Erinnerung: Geruchsfilter wechseln ist aktiviert: Dies ist die Aufforderung für den Wechsel des Geruchsfilters (Active AirClean).■ Bestätigen Sie den Filterwechsel, in dem Sie ⚙ im Display berühren, und tauschen Sie die Geruchsfilter in der Halterung aus (siehe Kapitel „Reinigung und Pflege“, Abschnitt „Geruchsfilter wechseln“).
Im Display leuchtet ⚙,und zusätzlich ertöntein Signalton.	Die Einstellung Erinnerung: Belüftungsgitter reinigen ist aktiviert: Dies ist die Aufforderung zum Reinigen des Belüftungsgitter.■ Bestätigen Sie die Meldung, in dem Sie ⚙ im Display berühren, und reinigen Sie das Belüftungsgitter (siehe Kapitel „Reinigung und Pflege“, Abschnitt „Belüftungsgitter reinigen“).
In der jeweiligen Temperaturanzeige der Kühlzone und/oder der Gefrierzone leuchtet gelb ⚙, und zusätzlich ertönt ein Warnton.	Der Türalarm wurde aktiviert (siehe Kapitel „Temperatur- und Türalarm“).■ Berühren Sie im Display ⚙.Die Warnmeldung wurde bestätigt, und der Warnton verstummt.In der Temperaturanzeige wird wieder die tatsächliche momentane Temperatur angezeigt.■ Schließen Sie die entsprechende Gerätetür.Der Warnton verstummt.
In der Temperaturanzeige der Gefrierzone leuchtet rot ⚫, und zusätzlich ertönt ein Warnton.	Der Temperaturalarm wurde aktiviert (siehe auch „Temperatur- und Türalarm“): Die Gefrierzone ist in Abhängigkeit von der eingestellten Temperatur zu warm oder zu kalt.Gründe dafür können sein, dass z. B.- die Gefrierzonentür häufig geöffnet wurde oder noch offen steht.- eine große Menge Lebensmittel eingefroren wurde, ohne die Funktion SuperFrost einzuschalten.- ein Netzausfall war.- das Kältegerät defekt ist.■ Berühren Sie im Display ⚫.Die Warnmeldung wurde bestätigt: ⚫ erlischt, und der Warnton verstummt.Im Display erscheint der Startbildschirm: In der Temperaturanzeige der Gefrierzone wird für ca. 1 Minute die wärmste Temperatur blinkend angezeigt, die bislang in der Gefrierzone herrschte. Anschließend wechselt die Temperaturanzeige auf die aktuelle Temperatur in der Gefrierzone.Sie können die blinkende Temperaturanzeige vorzeitig verlassen:■ Berühren Sie die Temperaturanzeige der Gefrierzone.Die angezeigte wärmste Temperatur wird gelöscht. Danach erscheint in der Temperaturanzeige wieder die tatsächliche momentane Gefrierzonentemperatur.■ Beheben Sie den Alarmzustand.■ Je nach Temperatur überprüfen Sie die Lebensmittel, ob sie an- oder sogar aufgetaut sind. Ist das der Fall, verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.
Im Display leuchtet rot ^-G ⚠, und zusätzlich ertönt ein Warnton.	EinNetzausfallwird angezeigt: Die Temperatur im Kältegerät war in den letzten Tagen oder Stunden durch einen Netzausfall oder einer Stromunterbrechung zwischenzeitlich zu hoch angestiegen.■ Berühren Sie im Display^-G ⚠.Die Fehlermeldung wurde bestätigt: ^-G ⚠ erlischt und der Warnton verstummt.Im Display erscheint der Startbildschirm: In der Temperaturanzeige der Gefrierzone wird für ca. 1 Minute die wärmste Temperatur blinkend angezeigt, die bislang in der Gefrierzone herrschte. Anschließend wechselt die Temperaturanzeige auf die aktuelle Temperatur in der Gefrierzone.Sie können die blinkende Temperaturanzeige vorzeitig verlassen:■ Berühren Sie die Temperaturanzeige der Gefrierzone.Die angezeigte, wärmste Temperatur wird gelöscht. Danach erscheint in der Temperaturanzeige wieder die tatsächliche momentane Gefrierzonentemperatur. Das Kältegerät arbeitet dann in der letzten Temperatureinstellung weiter.■ Beheben Sie den Alarmzustand.■ Je nach Temperatur überprüfen Sie die Lebensmittel, ob sie an- oder sogar aufgetaut sind. Ist das der Fall, verarbeiten Sie die Lebensmittel weiter (kochen oder braten), bevor Sie sie wieder einfrieren.
Im Display leuchtet rot ⚠, ein Fehlercode F mit Ziffern erscheint, und zusätzlich ertönt ein Warnton.	Eine Störung liegt vor.■ Schalten Sie den Warnton aus, indem Sie im Display ⚡) berühren.■ Rufen Sie den Kundendienst.Für die Meldung der Störung benötigen Sie zum angezeigten Fehlercode auch die Modellbezeichnung und Fabrikationsnummer Ihres Kältegerätes. Diese können Sie sich direkt anzeigen lassen.■ Berühren Sie dazu im Display ⚠.Im Display werden die notwendigen Gerätedaten angezeigt.Durch Bestätigung mit OK verlassen Sie die Informationsanzeige, und der Fehlercode wird Ihnen erneut angezeigt.Sie können das Kältegerät auch direkt aus der Fehleranzeige ausschalten.■ Berühren Sie ⚠.
	EinGerätefehlerwird angezeigt: Diese Anzeige hat immer Vorrang und bricht jede Einstellung, die Sie gerade vornehmen, sofort ab.Ein Gerätefehler wird vorrangig vor einem vorhandenen Tür- und/oder Temperaturalarm angezeigt.
Im Display leuchtet gelb ⚡, und zusätzlich ertönt ein Warnton.	Die Wasserzuführung ist nicht geöffnet.■ Öffnen Sie die Wasserzufuhr.
	Die Eiswürfelschublade ist nicht im Kältegerät. Nach dem Schließen der Gerätetür ertönt ein Signalton■ Berühren Sie im Display ⚡).Die Warnmeldung wurde bestätigt und der Signalton verstummt.Im Display wird wieder die tatsächliche momentane Temperatur angezeigt.■ Setzen Sie die Schublade wieder korrekt ins Kältegerät oder schalten Sie den Eiswürfelbereiter aus.
Im Display leuchtet gelb [IMAGE], und zusätzlich ertönt ein Signalton.	Sie haben die Funktion „Reinigungsstellung einstellen [IMAGE]“ gewählt und das Kältegerät erkennt die Eiswürfelschublade als voll. Der gewählte Vorgang wird abgebrochen und ein Signalton ertönt.■ Berühren Sie im Display [IMAGE].Die Warnmeldung wurde bestätigt und der Signalton verstummt.Im Display wird wieder die tatsächliche momentane Temperatur angezeigt.■ Leeren Sie die Schublade, und schieben Sie sie wieder ins Kältegerät.
Im Display leuchtet rot [IMAGE], und zusätzlich ertönt ein Warnton.	Eine Störung des Eiswürfelbereiters liegt vor.■ Schalten Sie den Warnton aus, indem Sie im Display das Symbol [IMAGE] berühren.■ Rufen Sie den Kundendienst.Für die Meldung der Störung benötigen Sie zum angezeigten Fehlercode auch die Modellbezeichnung und Fabrikationsnummer Ihres Kältegerätes. Diese können Sie sich direkt anzeigen lassen.■ Berühren Sie dazu im Display i.Im Display werden die notwendigen Gerätedaten angezeigt.■ Bestätigen Sie die Informationsanzeige mit OK.Der Eiswürfelbereiter kann aber auch über den Einstellungs-Modus ausgeschaltet werden.

Probleme mit dem Eiswürfelbereiter

Problem Ursache und Behebung
Der Eiswürfelbereiter lässt sich nicht einschalten.	Das Kältegerät ist nicht elektrisch angeschlossen bzw. nicht eingeschaltet.■ Schließen Sie das Kältegerät an, und schalten Sie es ein.
Der Eiswürfelbereiter produziert keine Eiswürfel.	Das Kältegerät bzw. der Eiswürfelbereiter ist nicht eingeschaltet.■ Schalten Sie das Kältegerät bzw. den Eiswürfelbereiter ein.
	Die Gerätetür wurde sehr häufig geöffnet, so dass die Kompressortätigkeit zunimmt und der Eiswürfelbereiter vereist.■ Öffnen Sie die Gerätetür nur bei Bedarf und nur so kurz wie möglich.
	Die Temperatur in der Gefrierzone ist zu hoch.■ Stellen Sie eine niedrigere Temperatur ein.
	Der Wasserdruck ist zu niedrig.■ Prüfen Sie, ob der Wasserdruck zwischen 1,5 und 6 bar liegt.Bedenken Sie, dass es bis zu 24 Stunden dauern kann, bis die ersten Eiswürfel produziert werden.
Die Eiswürfel riechen oder schmecken unangenehm.	Der Eiswürfelbereiter befindet sich im Dauerbetrieb und sollte regelmäßig gereinigt werden.■ Spülen Sie den Eiswürfelbereiter sowie die Wasserzuführung regelmäßig durch, indem Sie die ersten 3 Eiswürfelproduktionen nicht verzehren sondern entsorgen.
	Der Eiswürfelbereiter wird sehr selten benutzt. Eis kann bei längerer Lagerung den Geruch und Geschmack anderer Stoffe annehmen.■ Entleeren Sie die Eiswürfelschublade, wenn Sie den Eiswürfelbereiter für längere Zeit nicht nutzen.■ Spülen Sie den Eiswürfelbereiter sowie die Wasserzuführung regelmäßig durch, indem Sie die ersten 3 Eiswürfelproduktionen nicht verzehren sondern entsorgen.
	In der Gefrierzone werden unverpackte Lebensmittel gelagert. Eis kann den Geruch und Geschmack unverpackter Lebensmittel annehmen.■ Lagern Sie in der Gefrierzone nur verpackte Lebensmittel.
	Die Eiswürfelschublade ist verschmutzt.■ Reinigen Sie gegebenenfalls die Eiswürfelschublade.

Die Innenbeleuchtung funktioniert nicht

Problem Ursache und Behebung
Die Innenbeleuchtung funktioniert nicht.	Das Kältegerät ist nicht eingeschaltet.■ Schalten Sie das Kältegerät ein.
	DerSabbat-Modusist eingeschaltet: Das Display ist schwarz, und das Kältegerät kühlt.■ Berühren Sie das Display.Anschließend erscheint im Display weiß leuchtend jj (siehe Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Sabbat-Modus ein-/ausschalten“).
	Die Innenbeleuchtung schaltet sich nach ca. 15 Minuten bei geöffneter Gerätetür wegen Überhitzung automatisch aus. Ist dies nicht der Grund, liegt eine Störung vor.⚠ Verletzungsgefahr durch elektrischen Schlag!Unter der Lichtabdeckung befinden sich stromführende Teile.Die LED-Beleuchtung darf ausschließlich vom Kundendienst ausgewechselt und repariert werden.
	⚠ Verletzungsgefahr durch LED-Beleuchtung! Die Lichtintensität entspricht der Laserklasse 1/1M.Die Lichtabdeckungen dürfen nicht abgenommen werden bzw beschädigt werden oder durch Beschädigung entfernt worden sein! Die Augen können verletzt werden.Die LED-Beleuchtung (Laserstrahlung Klasse 1/1M) nicht mit optischen Instrumenten (einer Lupe oder Ähnlichem) betrachten!
	■ Rufen Sie den Kundendienst.

Allgemeine Probleme mit dem Kältegerät

Problem Ursache und Behebung
Das Gefriergut ist festgefroren.	Die Verpackung der Lebensmittel war beim Einlegen nicht trocken.■ Lösen Sie das Gefriergut mit einem stumpfen Ge-genstand, z. B. mit einem Löffelstiel.
Das Kältegerät fühlt sich an den Außenwän-den warm an.	Kein Fehler! Die durch die Kälteerzeugung entstehen-de Wärme wird genutzt, um eine Betauung zu ver-meiden.
Es ertönt kein Warnton, obwohl die Gerätetür seit einer längeren Zeit offen steht.	Kein Fehler! Der Warnton im Einstellungs-Modus wurde ausgeschaltet (siehe Kapitel „Weitere Einstel-lungen vornehmen“, Abschnitt „Lautstärke Warn- und Signaltöne 📄) einstellen/ausschalten“).
Normale Geräusche	Wodurch entstehen sie?
Brrrrr ... Das Br	rummen kommt vom Motor (Kompressor). Es kann kurz-fristig etwas lauter werden, wenn sich der Motor einschaltet.
Blubb, blubb ...	Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Click ... Das K	cken ist immer dann zu hören, wenn der Thermostat den Motor ein- oder ausschaltet.
Sssrrrrr ... Ein leises Rauschen kann von der Luftströmung im Innenraum herrühren.
Knack ... Das Knacken ist immer dann zu hören, wenn es zu Materialaus-dehnungen im Kältegerät kommt.
Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!

Geräusche Ursache und Behebung
Klappern, Rappeln, Klir-ren	Das Kältegerät steht uneben. Richten Sie es mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Stellfüße unter dem Kältegerät oder legen Sie etwas unter.
	Das Kältegerät berührt andere Möbel oder Geräte. Rücken Sie es ab.
	Schubladen oder Abstellflächen wackeln oder klemmen. Prüfen Sie die herausnehmbaren Teile, und setzen Sie sie eventuell neu ein.
	Flaschen oder Gefäße berühren sich. Rücken Sie diese leicht auseinander.

Kontakt bei Störungen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele Kundendienst.

Die Telefonnummer des Miele Kundendienstes finden Sie am Ende dieses Dokumentes.

Der Kundendienst benötigt die Modellbezeichnung und die Fabrikationsnummer. Beide Angaben finden Sie auf dem Typenschild.

Das Typenschild finden Sie im Innenraum des Kältegerätes.

Geräteinformationen anzeigen

Diese Informationen finden Sie im Einstellungs-Modus unter Informationen i (siehe Kapitel „Weitere Einstellungen vornehmen“, Abschnitt „Informationen abrufen“) oder auf dem Typenschild im Innenraum des Kältegerätes.

– Lizenzvereinbarungen anzeigen

Sie können verwendete Lizenzen unter © anzeigen lassen.

Garantie

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen zu den Garantiebedingungen in Ihrem Land erhalten Sie beim Miele Kundendienst.

Hinweise zum Frischwasseranschluss

Der Frischwasseranschluss darf nur von qualifizierten Fachkräften durchgeführt werden.

Trennen Sie das Kältegerät vom Stromnetz, bevor Sie es an die Wasserleitung anschließen.

Sperren Sie die Wasserversorgung ab, bevor Sie die Wasserzulaufleitung des Eiswürfelbereiters anschließen.

Die Wasserqualität muss der Trinkwasserverordnung des jeweiligen Landes entsprechen (z. B. 98/83/EU), in dem das Kältegerät betrieben wird.

Das Kältegerät darf ausschließlich an die Trinkwasserversorgung ange- schlossen werden.

Das Kältegerät entspricht den Anforderungen der IEC 61770 und EN 61770.

Der Anschluss an die Hauswasserversorgung muss nach den gültigen Vorschriften des jeweiligen Landes erfolgen.

Ebenso müssen alle Geräte und Vorrichtungen, die für die Zuführung des Wassers zu dem Kältegerät verwendet werden, den gültigen Vorschriften des jeweiligen Landes entsprechen.

Die Wasserzuführung zum Kältegerät muss über eine Kaltwasserleitung erfolgen, die

– direkt an die Frischwasserversorgung angeschlossen ist, damit eine Zirkulation des Wassers in der Kaltwasserleitung gewährleistet ist.

Vermeiden Sie eine Wasserzuführung, in der das Wasser steht. Es kann zu einer geschmacklichen Beeinträchtigung des Wassers bzw. der Eiswürfel kommen.

– dem Betriebsdruck standhält.

- den Hygienevorschriften entspricht.

Der Wasserdruck muss zwischen 1,5 und 6 bar liegen.

[mm] ① ② ~1100 ~700 ~110

Der beiliegende Edelstahlschlauch hat eine Länge von 1,5 m. Eine Verlängerung des Edelstahlschlauchs ist nicht zulässig.

Tauschen Sie einen defekten Edelstahlschlauch nur durch ein Miele Original-Ersatzteil aus (erhältlich beim Kundendienst, im Fachhandel). Beachten Sie, dass dieser Wasserschlauch lebensmittelgeeignet sein muss.

Zwischen dem Edelstahlschlauch und dem Hauswasseranschluss muss ein Absperrhahn vorhanden sein, um im Bedarfsfall die Wasserzuführung unterbrechen zu können.

Achten Sie darauf, dass der Absperrhahn auch im eingebauten Zustand des Kältegerätes zugänglich ist.

Wasserzuführung anschließen

Der Frischwasseranschluss darf nicht durchgeführt werden, wenn das Kältegerät elektrisch angeschlossen ist.

Achten Sie auf einen festen Sitz der Verschraubung.

Achten Sie auf einen festen und dichten Sitz der Verschraubungen.

Vor der ersten Inbetriebnahme ist die Wasserzuführung von einem qualifizierten Fachmann zu entlüften.

Zum Anschluss an die Wasserzuführung ist ein Absperrhahn ① mit einem metrischen R3/4 Anschlussgewinde erforderlich.

Das Magnetventil ⑩ befindet sich unten an der Rückseite des Kältegerätes. Es hat ebenfalls ein metrisches R3/4 Anschlussgewinde.

■ Drehen Sie die Schutzkappe von der Mutter ③ am geraden Schlauchen-de ② ab.
■ Schließen Sie nun diese Mutter ③ mit dem beiligenden Werkzeug ⑤ am Absperrhahn ① an. Drehen Sie die

Mutter im Uhrzeigersinn fest, bis der maximale Drehmoment erreicht ist und das Werkzeug ⑤ überdreht.

■ Entlüften Sie die Wasserleitung indem Sie den Absperrhahn ① vorübergehend öffnen, und die Wasserleitung mit Wasser befüllen. Halten Sie den Schlauch dazu in einen Eimer.
■ Ziehen Sie die Abdeckung ⑨ am Magnetventil ⑩ ab.
■ Schieben Sie die Mutter ⑥ über das abgewinkelte Schlauchende ⑦ bis zum Ende, und halten Sie die Mutter fest.
■ Befeuchten Sie die Dichtung ⑧, und drücken Sie die Dichtung in der Mutter an.

Die Dichtung liegt flach am abgewinkelten Schlauchende an und wird leicht gehalten.

⚠️ Beschädigungsgefahr der Gewindegänge des Magnetventils Setzen Sie die Mutter vorsichtig an und schrauben Sie die Mutter auf das Gewinde.

■ Schließen Sie den Schlauch mit dem abgewinkelten Schlauchende am Magnetventil an.
■ Ziehen Sie mit dem beiliegenden Werkzeug ⑤ die Mutter im Uhrzeigersinn fest, bis der maximale Drehmoment erreicht ist, und das Werkzeug ⑤ überdreht.
■ Öffnen Sie den Absperrhahn ①, und prüfen Sie das gesamte Wassersystem auf Dichtigkeit.

■ Haken Sie die Lasche ④ im Werkzeug ⑤ ein, und befestigen Sie das Werkzeug am Edelstahlschlauch zur Aufbewahrung.

Das Kältegerät darf ausschließlich mit der beiliegenden Netzanschlussleitung (Wechselstrom 50 Hz, 220 – 240 V) angeschlossen werden.

[mm] ① ~2100 ~1800 ~1400

① Gerätestecker
② Netzstecker

Eine längere Netzanschlussleitung ist beim Kundendienst erhältlich.

Die Absicherung muss mit mindestens 10 A erfolgen.

Der Anschluss darf nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose erfolgen. Die Elektroanlage muss nach VDE 0100 ausgeführt sein.

Damit das Kältegerät im Notfall schnell vom Strom getrennt werden kann, muss die Steckdose außerhalb des Geräterückseitenbereichs liegen und leicht zugänglich sein.

Falls nach dem Einbau die Steckdose nicht mehr zugänglich ist, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

Der Netzstecker sowie das Netzkabel des Kältegerätes dürfen nicht die Geräterückseite dieses Kältegerätes berühren, da Netzstecker und Netzkabel durch Vibrationen des Kältegerätes beschädigt werden können. Dies kann einen Kurzschluss verursachen.

Auch andere Geräte sollten nicht an Steckdosen im Rückseitenbereich dieses Kältegerätes angeschlossen werden.

Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Kältegerätes gewährleisten (z. B. Überhitzungsgefahr).

Das Kältegerät darf nicht an Inselwechselrichtern angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden.

Beim Einschalten des Kältegerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden! Ebenso darf das Kältegerät nicht in Verbindung mit sogenannten Energiesparsteckern betrieben werden, da hierbei die Energiezufuhr zum Kältegerät reduziert und das Kältegerät zu warm wird.

Kältegerät anschließen

■ Stecken Sie den Gerätestecker auf der Rückseite des Kältegerätes ein.

Achten Sie darauf, dass der Gerätestecker richtig eingerastet ist.

■ Stecken Sie den Netzstecker des Kältegerätes in die Steckdose.

Das Kältegerät ist nun am Elektronetz angeschlossen:

Im Display erscheint ⏻.

Folgen Sie nun den Schritten, wie im Kapitel „Kältegerät ein- und ausschalten“, Abschnitt „Kältegerät einschalten“ beschrieben.

Brand- und Beschädigungsgefahr! Wärmeabgebende Geräte wie z. B. Mini-Backöfen, Doppel-Kochstellen oder Toaster können sich entzünden.

Stellen Sie diese nicht auf das Kältegerät.

⚠️ Brand- und Beschädigungsgefahr!

Stellen Sie kein offenes Feuer, z. B. eine Kerze auf oder neben das Kältegerät.

Bei hoher Luftfeuchtigkeit

kann sich Kondensat auf den Außenflächen des Kältegerätes niederschlagen.

Dieses Kondenswasser kann zu Korrosion an den Geräteaußenwänden führen.

Zur Vorbeugung empfiehlt es sich, das Kältegerät mit ausreichender Belüftung in einem trockenen und/oder klimatisierten Raum aufzustellen.

Bitte stellen Sie nach dem Aufstellen sicher, dass die Gerätetüren richtig schließen, die angegebenen Be- und Entlüftungsquerschnitte eingehalten wurden, und das Kältegerät, wie beschrieben, aufgestellt wurde.

Klimaklasse

Das Kältegerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Kältegerätes.

Klimaklasse Raumtemperatur
SN +10 bis	+32 °C
N +16 bis	+32 °C
ST +16 bis	+38 °C
T +16 bis	+43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit des Kompressors. Das kann zu höheren Temperaturen im Kältegerät und somit zu Folgeschäden führen.

Be- und Entlüftung

Die Luft an der Rückwand des Kältegerätes erwärmt sich.

⚠️ Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zugestellt werden, damit eine einwandfreie Be- und Entlüftung gewährleistet ist. Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Beiliegende Wandabstandhal- ter montieren

Damit der deklarierte Energieverbrauch erzielt wird sowie Kondenswasserbildung bei hoher Umgebungstemperatur vermieden wird, sind die Wandabstandhalter zu verwenden. Mit den montierten Wandabstandhaltern vergrößert sich die Kältegerätetiefe um ca. 15 mm. Werden die Wandabstandhalter nicht verwendet, hat dies keinen Einfluss auf die Funktionsfähigkeit des Kältegerätes. Allerdings erhöht sich bei geringerem Wandabstand der Energieverbrauch geringfügig.

■ Montieren Sie die Wandabstandhalter auf der Rückseite des Kältegerätes unten links und unten rechts.

Öffnungswinkel der Gerätetür begrenzen

Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür bis zu 115° geöffnet werden kann. Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schlägt, sollten Sie den Öffnungswinkel der Gerätetür auf 90° begrenzen:

Die Türöffnungsbegrenzer sollten montiert werden, bevor das Kältegerät aufgestellt wird.

Türöffnungsbegrenzer montieren

■ Ziehen Sie den Netzstecker, oder schalten Sie die Sicherung der Hausinstallation aus.

- Türschließdämpfer ausbauen

■ Öffnen Sie die Gerätetür.

■ Schieben Sie die rechte äußere Abdeckung ① ab.

■ Nehmen Sie die Abdeckung ② vom Türscharnier und die Abdeckung ③ vom Türschließdämpfer ab.

■ Rasten Sie die rote Sicherung ⑤ (liegt dem Kältegerät bei) in die Öffnung ein.

Durch die Sicherung kann sich der Tür- schließdämpfer nicht zusammenziehen und den Lagerbock zusammenklappen lassen.

Entfernen Sie die rote Sicherung erst, wenn Sie dazu aufgefordert werden!

■ Schieben Sie den Bolzen ⑥ am Tür-scharnier ⑦ heraus, und entnehmen Sie ihn.

■ Klappen Sie den Gelenkarm ⑧ des Türschließdämpfers vom Türscharnier weg.

10 9 TX15 10

Drehen Sie die Schraube ⑨ am Tür- schließdämpfer ⑩ heraus, und fassen Sie mit einem Schraubendreher hinter den Türschließdämpfer.
■ Entnehmen Sie den Türschließdämpfer ⑩.

• Türöffnungsbegrenzer montieren


■ Drücken Sie jeweils einen Türöffnungsbegrenzer ⑪ von oben und unten ein.

- Türschließdämpfer einbauen

9 TX15 10

■ Setzen Sie den Türschließdämpfer ⑩ zuerst schräg auf der Scharnierseite bis zum Anschlag ein.
■ Schieben Sie dann das andere Ende des Türschließdämpfers in die Aus-sparung.
■ Schrauben Sie den Türschließdämpfer mit der Schraube ⑨ fest.

■ Schieben Sie den Gelenkarm ⑧ in die Öffnung des Türscharniers.
■ Setzen Sie den Bolzen ⑥ am Tür-scharnier von oben ein. Drehen Sie diesen mit dem Schraubendreher (ca. ¼ Umdrehung) soweit ein, bis die beiden Rastnasen am Lagerbolzen kor-rekt in den Nuten einrasten.
■ Ziehen Sie die rote Sicherung ⑤ heraus.

Tipp: Heben Sie die rote Sicherung auf, falls Sie den Türanschlag zu einem späteren Zeitpunkt erneut wechseln wollen.

■ Setzen Sie die Abdeckung ② auf das Türscharnier.
■ Setzen Sie die Blende ③ ein, bis sie einrastet.

■ Schieben Sie die äußere Abdeckung ① auf.
■ Schließen Sie die Gerätetür.

Wenn Ihr Kältegerät zusammen mit einem weiteren Kältegerät als side-by-side Kombination aufgestellt wird, beachten Sie unbedingt das Kapitel „Aufstellen einer side-by-side Kombination“. Das erforderliche Montagekit liegt Ihrem Kältegerät bei.

Kältegerät aufstellen

⚠️ Stellen Sie das Kältegerät mit Hilfe einer zweiten Person auf.

⚠️ Stellen Sie das Kältegerät nur im unbeladenen Zustand auf.

⚠️ Bewegen Sie das Kältegerät vorsichtig auf empfindlichen Böden um Beschädigungen am Fußboden zu vermeiden.

Zur leichteren Aufstellung befinden sich an der Rückseite des Kältegerätes oben Transportgriffe und unten Transportrollen.

■ Stellen Sie das Kältegerät bereits jetzt möglichst nahe an den vorgesehen Aufstellort.
■ Schließen Sie das Kältegerät an das Elektronetz an, wie im Kapitel „Elektroanschluss“ beschrieben.
■ Bewegen Sie das Kältegerät vorsichtig an den dafür vorgesehenen Aufstellort.
■ Stellen Sie das Kältegerät mit den Wandabstandhaltern (falls montiert) bzw. mit der Geräterückseite direkt an die Wand.

Kältegerät ausrichten

■ Richten Sie das Kältegerät über die vorderen Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.

Gerätetür abstützen

■ Drehen Sie auf jeden Fall den Stellfuß ① am unteren Lagerbock so weit heraus, dass er auf dem Boden aufliegt. Dann drehen Sie den Stellfuß um eine weitere ¼ Umdrehung heraus.

Kältegerät in eine Küchenzeile einbauen

⚠️ Werden die angegebenen Be- und Entlüftungsquerschnitte nicht eingehalten, springt der Kompressor häufiger an und läuft über einen längeren Zeitraum.

Dies führt zu einem erhöhten Energieverbrauch und zu einer erhöhten Betriebstemperatur des Kompressors, was einen Schaden des Kompressors zur Folge haben kann.

Halten Sie unbedingt die angegebenen Be- und Entlüftungsquerschnitte ein.

≥300cm² ≥50mm 675 mm* ① ② ③ ④ ≥ 40 mm

① Aufsatzschrank
② Kältegerät
③ Küchenschrank
④ Wand

* Bei Kältegeräten mit montierten Wandabstandhaltern vergrößert sich die Gerätetiefe um ca. 15 mm.

Das Kältegerät kann in jede Küchenzeile eingebaut und direkt neben dem Küchenschrank aufgestellt werden. Die Gerätefront muss mindestens 65 mm gegenüber der Küchenschrankfront vorstehen. Dadurch lässt sich die Gerätetür einwandfrei öffnen und schließen. Um das Kältegerät der Küchenzeilenhöhe anzugleichen, kann über dem Kältegerät ein entsprechender Aufsatzschrank ① angebracht werden.

Beim Aufstellen des Kältegerätes neben einer Wand ④ ist scharnierseitig zwischen Wand ④ und Kältegerät ② ein Distanzabstand von mindestens 40 mm erforderlich.

Je größer der Entlüftungsquerschnitt, desto energiesparender arbeitet der Kompressor.

• Für die Be- und Entlüftung ist an der Rückseite des Kältegerätes ein Abluftkanal von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorzusehen.
• Der Entlüftungsquerschnitt unter der Raumdecke muss mindestens 300 cm ^2 betragen, damit die erwärmte Luft ungehindert abziehen kann.

Gerätemaße

600 675* [mm] 846 857 11 947 1850 600* 1180* 115° 35

* Maß ohne montierte Wandabstandhalter. Werden die beiliegenden Wandabstandhalter verwendet, vergrößert sich die Gerätetiefe um 15 mm.

Aufstellen einer side-by-side Kombination

Grundsätzlich sollten Kältegeräte nicht mit weiteren Modellen unmittelbar nebeneinander („side-by-side“) aufgestellt werden, um Kondenswasserbildung und daraus resultierende Folgeschäden zu vermeiden. Ihre Kältegeräte sind jedoch mit einer integrierten Heizung in der Seitenwand ausgestattet und können daher unmittelbar „side-by-side“ aufgestellt werden.

Beschädigungsgefahr!

Die zusammengebaute

„side-by-side“ Kombination ist sehr schwer. Durch unsachgemäßes Verschieben der Kombination können Dellen an den Kältegeräten oder Abplatzer an der Glasfront entstehen. Beachten Sie die folgenden Hinweise beim Verschieben der „side-by-side“ Kombination.

Führen Sie die „side-by-side“ Montage unbedingt mit Hilfe einer weiteren Person durch.

Alle Befestigungsteile, die Sie für die „side-by-side“ Montage benötigen, liegen dem Kältegerät bei:

Folgendes Werkzeug liegt dem Kältegerät bei:

Folgendes Werkzeug benötigen Sie zusätzlich:

3mm TX 15,TX 20

Kältegeräte aufstellen

Der Zugang zur Geräterückseite muss für die Montage weiterhin möglich sein.

■ Stellen Sie das Gefriergerät bzw. das Kältegerät mit Gefrierzone unbedingt links (von vorn gesehen) vom Kühlgerät auf. Durch die integrierte Heizung an der innen liegenden Seite des Gefriergeräts bzw. des Kältegeräts mit Gefrierteil wird die Kondenswasserbildung zwischen den Kältegeräten verhindert!
■ Stellen Sie die beiden Kältegeräte bereits jetzt möglichst nahe an den für sie vorgesehenen Platz, damit die Kältegeräte an eventuelle Bodenu- nebenheiten angepasst werden können.
■ Ziehen Sie vor der Montage die eventuell vorhandenen Schutzfolien von den Gehäuseaußenseiten ab.

Aufstellen einer side-by-side Kombination

Hinweise zum Verschieben der side-by-side Kombination:

■ Verschieben Sie abwechselnd die linke Ecke und dann die rechte Ecke. Fassen Sie dazu immer an den äußeren vorderen Ecken an, drücken Sie keinesfalls mit dem Knie gegen die Seitenwände oder die Gerätetür.

■ Steht die side-by-side Kombination direkt vor der Nische, schieben Sie sie vorsichtig in die vorgesehene Position.

■ Muss die Kombination noch einmal aus der Nische herausgezogen werden, fassen Sie sie im unteren Drittel an, und ziehen Sie sie gerade nach vorne.

Montageschritte an den Gerätevorderseiten

■ Drehen Sie den Stellfuß Ⓐ (zum Abstützen der Gerätetür bei einem Kühlgerät) mit dem Gabelschlüssel ⑪ ganz ein. Der Stellfuß darf keinen Bodenkontakt haben.

■ Nehmen Sie an beiden Kältegeräten (jeweils an der Seite an der die Geräte miteinander verbunden werden) die Abdeckungen ab.

40

■ Stellen Sie die Kältegeräte so nebeneinander, dass sie vorn bündig stehen und zwischen Ihnen ein Spalt von etwas mehr als 40 mm bestehen bleibt.

■ Entfernen Sie die Schrauben Ⓓ und heben Sie sie für den nächsten Arbeitsschritt auf. Sie werden für die Befestigung des Befestigungsteils ① noch benötigt.

Mit dem Anbringen des oberen Befestigungsteils ① werden beide Kältegeräte in der Höhe und in der Tiefe zueinander ausgerichtet. Sollte ein Kältegerät höher sein als das andere, beginnen Sie mit dem höheren Kältegerät.

1. 2. D ① 2. 3.

■ Setzen Sie das obere Befestigungsteil ① jeweils auf die Zapfen am Kältegerät und befestigen Sie es in der angegebenen Reihenfolge:

1. Schrauben Sie das Befestigungsteil ① mit der Schraube ⑭, die Sie gerade am Kältegerät abgeschraubt haben, und den Schrauben ② an.
2. Drücken Sie nun das zweite Kältegerät an den Abstandshalter des Befestigungsteils.
3. Schrauben Sie das Befestigungsteil ① auch hier mit der Schraube ⑭, die Sie gerade am Kältegerät abgeschraubt haben, und den Schrauben ② am zweiten Kältegerät an. Drücken Sie dazu die Kältegeräte etwas zusammen.

1. ② 2. 3. ② ③

■ Legen Sie das Befestigungsteil ③ so an, dass die waagerechten Langlöcher auf der linken Seite liegen und befestigen Sie es in der angegebenen Reihenfolge:

1. Schrauben Sie es lose mit zwei Schrauben ② an.

2. Verschieben Sie das Befestigungsteil ③ bis der Mittelsteg des Blechs an der Seitenwand des zweiten Kältegerätes anschlägt.

3. Schrauben Sie das Befestigungsteil ③ mit den Schrauben ② fest.

4. Ziehen Sie nun die losen Schrauben fest an und drücken Sie dazu das rechte Kältegeräte an das linke Kältegerät.

Montageschritte an den Geräterück- seiten

■ Legen Sie das Befestigungsteil ④ so an, dass das waagerechte Langloch auf der linken Seite liegt und befestigen Sie es in der angegebenen Reihenfolge:

1. Schrauben Sie es lose mit der Schraube ⑤ an.

2. Verschieben Sie das Befestigungsteil ④ bis der Mittelsteg des Blechs an der Seitenwand des zweiten Kältegerätes anschlägt.

3. Schrauben Sie das Befestigungsteil ④ mit der Schraube ⑤ fest.

4. Ziehen Sie nun die lose Schraube fest an und drücken Sie dazu das rechte Kältegeräte an das linke Kältegerät.

Die Löcher zur Verschraubung des Befestigungsteils ⑥ müssen vorgebohrt werden.

■ Schieben Sie das Befestigungsteil ⑥ mit den Aussparungen Ⓔ über die Aufnahmen für die Wandabstandhalter.
■ Markieren Sie mit einem Stift die Position der Bohrlöcher.
■ Nehmen Sie das Befestigungsteil ⑥ wieder ab.

Durchbohren Sie nur das Blech. Die Bohrtiefe beträgt ca. 1 mm.

■ Bohren Sie die Schraublöcher mit einem 3 mm Bohrer vor und entgraten Sie die Schraublöcher.

■ Legen Sie das Befestigungsteil ⑥ so an, dass das waagerechte Langloch auf der linken Seite liegt und befestigen Sie es in der angegebenen Reihenfolge:

1. Schrauben Sie es lose mit der Schraube ⑤ an.
2. Verschieben Sie das Befestigungsteil ⑥ bis der Mittelsteg des Blechs an der Seitenwand des zweiten Kältegerätes anschlägt.
3. Schrauben Sie das Befestigungsteil ⑥ mit der Schraube ⑤ fest.
4. Ziehen Sie nun die lose Schraube fest an und drücken Sie dazu das rechte Kältegeräte an das linke Kältegerät.

Aufstellen einer side-by-side Kombination

Weitere Montageschritte an den Gerätevorderseiten

■ Verstellen Sie die vorderen Stellfüße mit dem Gabelschlüssel ⑪.

1. Drehen Sie die mittleren Stellfüße © ein, so dass kein Bodenkontakt besteht.
2. Richten Sie nun die gesamte side-by-side Kombination über die äußeren Stellfüße Ⓑ aus.

■ Setzen Sie an der Gerätevorderseite die Abdeckleiste ⑦ an der Unterseite des oberen Befestigungsteils an und arbeiten Sie die Abdeckleiste ⑦ nun sorgfältig in den Spalt ein. Verwenden Sie dazu ein weiches Tuch, um Dellen in der Abdeckleiste vorzubeugen.

Tipp: Drücken Sie die beiden Stege der Leiste auf der gesamten Länge zusammen. Die Leiste lässt sich so leichter in den Spalt einführen.

■ Ziehen Sie die Schutzfolie von der Abdeckleiste ab.

■ Setzen Sie an der Geräteoberseite die Abdeckleiste ⑧ bündig mit den Geräteecken an und arbeiten Sie die Abdeckleiste ⑧ nun sorgfältig in den Spalt ein.

Tipp: Drücken Sie die beiden Stege der Leiste auf der gesamten Länge zusammen. Die Leiste lässt sich so leichter in den Spalt einführen.

■ Setzen Sie oben an der Gerätevorderseite die Abdeckung ⑨ auf.

■ Setzen Sie unten an der Gerätevorderseite die Abdeckung ⑩ auf.

■ Schließen Sie die side-by-side Kombination nun laut Gebrauchs- und Montageanweisungen der Einzelgeräte elektrisch an.

Kältegeräte mit Eiswürfelbereiter: Schließen Sie den Frischwasseranschluss laut der Gebrauchs- und Montageanweisung des Kältegerätes an.

Aufstellen einer side-by-side Kombination

⚠️ Achtung! Beschädigungsgefahr beim Verschieben der Gerätekombination!

Die zusammengebaute Kombination ist sehr schwer. Durch unsachgemäßes Verschieben können Dellen an den Kältegeräten entstehen Beachten Sie die Hinweise zum Verschieben.

■ Schieben Sie die side-by-side Kombination vorsichtig in die vorgesehene Position.

■ Richten Sie die side-by-side Kombination in der Höhe bei Bedarf nochmals über die vorderen Stellfüße mit dem Gabelschlüssel ⑪ aus.

1. Drehen Sie die mittleren Stellfüße © heraus, bis sie auf dem Boden aufliegen.

2. Drehen Sie die äußeren Stellfüße Ⓑ zum Ausrichten heraus.

■ Gerätetüren mit dem Stellfuß Ⓐ am Lagerbock zum Abstützen der Gerätetür bei einem Kühlgerät: Drehen Sie den Stellfuß Ⓐ heraus, bis er auf dem Boden aufliegt. Dann drehen Sie den Stellfuß um weitere 90° heraus.

Gerätetür ausrichten

Die Gerätetüren können an den unteren Lagerböcken in der Höhe ausgerichtet werden.

■ Drehen Sie den Gewindestift ⑤ mit dem Innensechskantschlüssel ⑫ maximal um eine Umdrehung heraus.

■ Verstellen Sie den Lagerbolzen in der Höhe mit dem Gabelschlüssel ⑪. Im Auslieferungszustand ist der Lagerbolzen ganz eingedreht.

- Tür anheben: drehen Sie rechtsherum

- Tür absenken: drehen Sie linksherum

■ Ziehen Sie den Gewindestift Ⓔ fest. Der Lagerbolzen ist wieder fixiert.

Türanschlag wechseln

Das Kältegerät wird mit einem Linksanschlag geliefert. Ist ein Rechtsanschlag erforderlich, muss der Türanschlag gewechselt werden.

Bitte beachten Sie, dass der Türanschlag nicht gewechselt werden darf, wenn das Kältegerät mit einem weiteren Kältegerät side-by-side aufgestellt wird.

⚠️ Führen Sie den Türanschlagwechsel unbedingt mit Hilfe einer zweiten Person durch.

⚠️ Ist die Türdichtung beschädigt oder aus der Nut herausgerutscht, schließt eventuell die Gerätetür nicht richtig, und die Kühlleistung nimmt ab.

Im Innenraum bildet sich Kondenswasser, und es kann zur Vereisung kommen.

Beschädigen Sie nicht die Türdichtung, und achten Sie darauf, dass die Türdichtung nicht aus der Nut herausrutscht.

Türanschlagwechsel vorbereiten

Für den Türanschlagwechsel benötigen Sie das folgende Werkzeug:

■ Um die Gerätetüren und Ihren Boden während des Türanschlagwechsels vor Beschädigungen zu schützen, breiten Sie eine geeignete Unterlage auf dem Boden vor dem Gerät aus.
■ Entnehmen Sie die Abstellborde / das Flaschenbord der Gerätetür.

Obere Abdeckungen abnehmen

■ Öffnen Sie die Gerätetür.

■ Schieben Sie die rechte äußere Abdeckung ① ab.

■ Nehmen Sie die Abdeckung ② vom Türscharnier und die Abdeckung ③ vom Türschließdämpfer ab.

Oberen Türschließdämpfer lösen

■ Rasten Sie die rote Sicherung ⑤ (liegt dem Kältegerät bei) in die Öffnung ein.

Durch die Sicherung kann sich der Tür- schließdämpfer nicht zusammenziehen und den Lagerbock zusammenklappen lassen.

Entfernen Sie die rote Sicherung erst, wenn Sie dazu aufgefordert werden!

■ Schieben Sie den Bolzen ⑥ am Tür-scharnier ⑦ heraus, und entnehmen Sie ihn.

■ Klappen Sie den Gelenkarm ⑧ des Türschließdämpfers vom Türscharnier weg.

■ Drücken Sie die Lasche mit einem Schlitzschraubendreher herunter, und ziehen Sie die Abdeckung ④ aus der Verrastung.

Obere Gerätetür abnehmen

⚠️ Verletzungsgefahr beim Abnehmen der oberen Gerätetür!

Sobald im Folgenden der Bolzen am Türscharnier entfernt wird, ist die obere Gerätetür nicht mehr gesichert.

Die Gerätetür muss von einer weiteren Person festgehalten werden.

TX15 ⑩ ⑨ ⑩

■ Ziehen Sie vorsichtig die Sicherungsabdeckung ⑨ ab.
■ Drehen Sie den Bolzen ⑩ ein Stück heraus (ca. ¼ Umdrehung) bis es klickt.
■ Ziehen Sie nun den Bolzen ⑩ mit den Fingern ganz heraus.

⚠️ Verletzungsgefahr beim Abnehmen der oberen Gerätetür!

Sobald der Lagerbolzen nicht im mittleren Lagerbock, sondern in der oberen Gerätetür stecken bleibt, ist die untere Gerätetür nicht gesichert und kann umfallen.

Achten Sie darauf, dass der Lagerbolzen im mittleren Lagerbock und in der unteren Gerätetür stecken bleibt.

■ Nehmen Sie die obere Gerätetür ab, und stellen Sie sie vorsichtig zur Seite.

Unteren Türschließdämpfer lösen

■ Öffnen Sie die untere Gerätetür.

■ Nehmen Sie die Blende ⑪ ab.

⑤

■ Rasten Sie die rote Sicherung ⑤ (liegt dem Kältegerät bei) in die Öffnung ein.

Durch die Sicherung kann sich der Tür- schließdämpfer nicht zusammenziehen und den Lagerbock zusammenklappen lassen.

Entfernen Sie die rote Sicherung erst, wenn Sie dazu aufgefordert werden!

■ Ziehen Sie die Abdeckung ⑫ ab, und schieben Sie sie am Türschließdämpfer weiter, bis der Lagerbock gut zugänglich ist.

■ Schieben Sie den Bolzen ^13 am Lagerbock von unten heraus, und entnehmen Sie ihn.

■ Klappen Sie den Gelenkarm ^14 des Türschließdämpfers vom Lagerbock weg, und entfernen Sie die Abdeckung ^12 .

Untere Gerätetür abnehmen

⚠️ Verletzungsgefahr beim Abnehmen der unteren Gerätetür!

Sobald Sie im Folgenden den Lagerbolzen aus der unteren Gerätetür entfernen, ist die Gerätetür nicht mehr gesichert.

Die Gerätetür muss von einer weiteren Person festgehalten werden.

■ Ziehen Sie den Lagerbolzen ^15 aus der Lagerbuchse der unteren Geräte-tür ^16 heraus.

Tipp: Achten Sie auf die graue Kunststoffkappe ^17 am mittleren Lagerbock. Sie kann beim Abnehmen der Gerätetür herunterfallen.

■ Heben Sie die untere Gerätetür ^16 nach oben ab, und stellen Sie sie vorsichtig ab.

Unteren Lagerbock umsetzen

18 20 TX25 19

■ Ziehen Sie den kompletten Lagerbolzen ^18 mit Scheibe und Stellfuß nach oben heraus.
■ Schrauben Sie den Lagerbock ⑲ ab.
■ Schrauben Sie die Halterung ^20 für den Türschließdämpfer ab.

21

■ Nehmen Sie die Abdeckung ② ab, und setzen Sie sie auf die Gegenseite.

18 20 23 TX25 19 22 23

■ Drehen Sie die Halterung ⑳ um 180°, und schrauben Sie sie in die beiden gegenüberliegenden Löcher vom Lagerbock.
■ Schrauben Sie den Lagerbock ^19 auf der Gegenseite an, dazu mit der Schraube ^22 unten in der Mitte beginnen.
■ Drehen Sie anschließend die beiden anderen Schrauben 23 ein.
■ Setzen Sie den kompletten Lagerbolzen ⑱ mit Scheibe und Stellfuß wieder ein.

Wichtig! Die Rastnase am Lagerbolzen muss wieder nach hinten zeigen.

Mittleren Lagerbock umsetzen

24 TX25 25

■ Ziehen Sie die Abdeckung ^24 ab.
■ Schrauben Sie den Lagerbock ^25 mit der darunter liegenden Schutzfolie ab.

25 17 24

■ Drehen Sie den Lagerbock ^25 um 180°, und schrauben Sie ihn mit der Schutzfolie auf die Gegenseite.

Die Schutzfolie schützt vor Beschädigungen am Gehäuse des Kältegerätes.

■ Setzen Sie die graue Kunststoffkappe ⑰ um 180° gedreht wieder auf den Lagerbock.

Tipp: Die Kunststoffkappe ⑰ sitzt so auf der vorstehenden Lagerbuchse, dass diese von unten und von der Seite ummantelt wird.

■ Setzen Sie die Abdeckung ^24 um 180° gedreht wieder auf die Gegen-seite.

Obere Türscharnier umsetzen

7 26 TX25

■ Schrauben Sie die Schrauben ^26 am Türscharnier ^7 heraus, und nehmen Sie es ab.

■ Ziehen Sie die Lagerbuchse ⑳ aus der Führung am Türscharnier ⑦, und setzen Sie sie auf der anderen Seite wieder ein.

28 CLICK!

■ Schieben Sie die Abdeckung 28 seitlich ab.

■ Setzen Sie die Abdeckung um 180° gedreht wieder auf die Gegenseite. Schieben Sie die Abdeckung dazu seitlich auf, und rasten Sie sie dann auf.

■ Setzen Sie das obere Türscharnier ⑦ auf die Zapfen am Kältegerät.

■ Schrauben Sie das Türscharnier ⑦ mit den Schrauben ②6 fest.

Gerätetüren vorbereiten

Tipp: Um die Gerätetür vor Beschädigungen zu schützen, breiten Sie eine geeignete Unterlage auf einen stabilen Untergrund aus. Legen Sie dann die demontierte Gerätetür mit der Außenfront nach unten darauf.

Führen Sie die folgenden Schritte jeweils an beiden Gerätetüren durch.

Türöffnungshilfe umsetzen

29

■ Entfernen Sie die Abdeckung ⑲ von der Öffnung für die Griffmulde.

30

■ Entfernen Sie die Abdeckungen ③0 rechts und links von der Griffmulde.

A TX15 B TX15 B A

■ Drehen Sie jeweils die Schraube mit dem grauen Kunststoffkragen Ⓐ und die Schraube ohne Kragen Ⓑ ganz heraus.

32 32

■ Ziehen Sie die Türöffnungsschieber ③2 kraftvoll nach oben heraus.

33

■ Entnehmen Sie nun die Türöffnungshilfe ③3.

Türanschlag wechseln

■ Setzen Sie die Türöffnungshilfe ③3 auf der Gegenseite wieder ein.

32

■ Schieben Sie die Türöffnungsschieber ③2 durch die Aussparungen bis sie einrasten.

Die flächenbündige Seite des Türöffnungsschiebers muss dabei zur Türdichtung zeigen. Der Kunststoffklotz am Schieber darf nicht auf der Türdichtung liegen, sondern muss zur Außenkante der Gerätetür zeigen.

TX15 A B TX15 B A

■ Befestigen Sie die Türöffnungshilfe jeweils mit der Schraube samt Kunststoffkragen Ⓐ und der Schraube ohne Kragen Ⓑ. Drehen Sie die Schrauben nicht zu fest an!

Tipp: Prüfen Sie durch Betätigen der Türöffnungshilfe, ob diese leicht beweglich ist. Sollte dies nicht der Fall sein, müssen Sie die Schrauben wieder etwas lockern.

■ Setzen Sie die Abdeckungen ⑲ und ⑳ auf.

Türschließdämpfer umsetzen

Möchten Sie den Türöffnungswinkel auf ca. 90° begrenzen, so montieren Sie die beiliegenden Begrenzer bevor der Türschließdämpfer wieder eingesetzt wird (siehe Kapitel „Aufstellhinweise“, Abschnitt „Öffnungswinkel der Gerätetür begrenzen“).

34 TX15 35

Drehen Sie die Schraube ③4 am Tür- schließdämpfer ③5 heraus, und fassen Sie mit einem Schraubendreher hinter den Türschließdämpfer.

35

■ Entnehmen Sie den Türschließdämpfer ③5, und drehen Sie ihn um 180°.

1. 35 2.

■ Setzen Sie den Türschließdämpfer ^35 zuerst schräg auf der Scharnierseite bis zum Anschlag ein.
■ Schieben Sie dann das andere Ende des Türschließdämpfers in die Aus-sparung.
■ Schrauben Sie den Türschließdämpfer mit der Schraube ③4 fest.

Stopfen der Türlagerbuchse umsetzen

■ Ziehen Sie den Stopfen ③6 aus der Türlagerbuchse, und setzen Sie ihn auf der Gegenseite wieder ein.

Beiliegende Lagerbuchse in die obere Gerätetür einsetzen

55 CLICK! 37

■ Setzen Sie die Lagerbuchse ③7 (liegt dem Kältegerät bei) in die Öffnung an der Unterkante der Gerätetür ein.
■ Entfernen Sie die Lagerbuchse auf der gegenüberliegenden Seite.

Tipp: Heben Sie die Lagerbuchse auf, falls Sie den Türanschlag zu einem späteren Zeitpunkt erneut wechseln wollen.

Untere Gerätetür montieren

■ Setzen Sie die Gerätetür ^16 von oben auf den Lagerbolzen.
■ Setzen Sie den mittleren Lagerbolzen ⑮ durch den mittleren Lagerbock ⑰ in die Lagerbuchse der unteren Gerätetür ein.

Wichtig! Die Rastnase am Lagerbolzen muss wieder nach hinten zeigen.

Unteren Türschließdämpfer befestigen

■ Öffnen Sie die Gerätetür.

20 13 14 12 5 CLICK!

■ Ziehen Sie die Abdeckung ⑫ über den Gelenkarm ⑭ des Türschließ-dämpfers.

■ Öffnen Sie die Gerätetür um 90°.

■ Schieben Sie den Gelenkarm ⑭ in die Öffnung der Halterung ⑳.

■ Setzen Sie den Bolzen ⑬ am Lagerbock von oben ein. Drehen Sie diesen mit dem Schraubendreher (ca. ¼ Umdrehung) soweit ein, bis die beiden Rastnasen am Lagerbolzen korrekt in den Nuten einrasten.

■ Schieben Sie die Abdeckung ⑫ am Gelenkarm ⑭ des Türschließdämpfers weiter, bis sie auf der Halterung des Türschließdämpfers aufrastet.

■ Ziehen Sie die rote Sicherung ⑤ heraus.

Tipp: Heben Sie die rote Sicherung auf, falls Sie den Türanschlag zu einem späteren Zeitpunkt erneut wechseln wollen.

■ Setzen Sie die Blende ⑪ zuerst schräg gegenüber der Scharnierseite an, und schwenken Sie sie dann ein, bis sie einrastet.

■ Schließen Sie die Gerätetür.

Obere Gerätetür montieren

38 15

■ Setzen Sie die obere Gerätetür ^38 auf den mittleren Lagerbolzen ^15 , und führen Sie die scharnierseitige obere Öffnung an der Gerätetür auf das Tür-scharnier mit der Lagerbuchse.

■ Setzen Sie den Bolzen ⑩ mit den Fingern in die Türlagerbuchse ein.

Türanschlag wechseln

■ Schrauben Sie den Bolzen ⑩ ein (ca. ¼ Umdrehung), bis es klickt.
■ Setzen Sie die Sicherheitsabdeckung ⑨ auf den Bolzen.

Die Gerätetür ist erst gesichert montiert, wenn die Sicherheitsabdeckung ⑨ korrekt aufgesetzt wurde.

Oberen Türschließdämpfer befestigen

■ Öffnen Sie die Gerätetür um 90°.

CLICK! ④

■ Schieben Sie die Abdeckung ④ ein, bis sie einrastet.

■ Schieben Sie den Gelenkarm ⑧ in die Öffnung des Türscharniers.
■ Setzen Sie den Bolzen ⑥ am Tür-scharnier von oben ein. Drehen Sie diesen mit dem Schraubendreher (ca. 14 Umdrehung) soweit ein, bis die beiden Rastnasen am Lagerbolzen kor-rekt in den Nuten einrasten.
■ Ziehen Sie die rote Sicherung ⑤ heraus.

Tipp: Heben Sie die rote Sicherung auf, falls Sie den Türanschlag zu einem späteren Zeitpunkt erneut wechseln wollen.

Obere Abdeckungen aufsetzen

■ Setzen Sie die Abdeckung ② auf das Türscharnier.
■ Setzen Sie die Blende ③ ein, bis sie einrastet.

■ Schieben Sie die äußere Abdeckung ① auf.
■ Schließen Sie die Gerätetür.

Gerätetüren ausrichten

Die Gerätetüren können nachträglich zum Gerätegehäuse ausgerichtet werden.

In der folgenden Abbildung wurde die Gerätetür nicht geschlossen dargestellt, damit die Vorgänge besser zu erkennen sind.

Die untere Gerätetür richten Sie über die äußeren Langlöcher im unteren Lagerbock aus:

■ Entfernen Sie die mittlere Schraube ① am Lagerbock.
■ Drehen Sie die beiden äußeren Schrauben ② ein wenig heraus.
■ Richten Sie die Gerätetür durch das Verschieben des Lagerbocks nach links oder rechts aus.
■ Ziehen Sie dann die Schrauben ② fest an, die Schraube ① muss nicht wieder angeschraubt werden.

Die obere Gerätetür richten Sie über die Langlöcher im mittleren Lagerbock aus:

■ Drehen Sie die beiden Schrauben ③ ein wenig heraus.
■ Richten Sie die Gerätetür durch das Verschieben des Lagerbocks nach links oder rechts aus.
■ Ziehen Sie dann die Schrauben ③ fest an.

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone] (kostenfrei)

Mo-Fr 8-20 Uhr

Sa+So 9-18 Uhr

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestraße 1

5071 Wals bei Salzburg

Telefon: [phone] (Festnetz zum Ortstarif;

Mobilfunkgebühren abweichend)

Mo-Fr 8-17 Uhr

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à.r.l.

Telefon: [phone] (Werkkundendienst)

Telefon: [phone] (Produktinformation)

Mo-Do 8.30-12.30, 13-17 Uhr

Fr 8.30-12.30, 13-16 Uhr

Telefax: 00352 4 97 11-39

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

Miele

Miele

KFNS 28463 E ed/cs

M.-Nr. 10 839 830 / 00de-DE
