Produkttyp	CD-Player
Marke	Dual
Modell	DAB 410
Abmessungen (B x H x T)	ca. 430 x 90 x 300 mm
Gewicht	ca. 3,5 kg
Stromversorgung	230 V~, 50 Hz
Leistungsaufnahme	15 W (Betrieb), < 1 W (Standby)
Wiedergabeformate	CD, CD-R, CD-RW, MP3-CD
Anschlüsse	Audioausgang (Cinch), Kopfhöreranschluss (3,5 mm)
Fernbedienung	Ja, enthalten
Display	LCD mit Hintergrundbeleuchtung
Wiederholungsfunktionen	Einzeltitel, gesamte CD, Zufallswiedergabe
Programmierbare Titel	Ja, bis zu 20 Titel
Klangregelung	Bass- und Höhenregler
Reinigung	Gehäuse mit weichem, trockenem Tuch abwischen; Linse mit CD-Reiniger
Sicherheitshinweise	Nicht öffnen, keine Flüssigkeiten in der Nähe, Netzstecker ziehen bei Gewitter
Ersatzteile	Fernbedienung, Netzkabel über Kundendienst erhältlich
Reparatur	Nur durch autorisiertes Fachpersonal
Lieferumfang	CD-Player, Fernbedienung, Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - DAB 410 DUAL

Wie schließe ich den Dual DAB 410 an meine Stereoanlage an?

Verbinden Sie die Cinch-Ausgänge des CD-Players mit einem freien Eingang Ihrer Stereoanlage. Achten Sie auf korrekte Kanallage (links/rechts).

Kann ich MP3-CDs auf dem Dual DAB 410 abspielen?

Ja, der Dual DAB 410 unterstützt das Abspielen von MP3-CDs sowie CD-R und CD-RW.

Was tun, wenn der CD-Player die Disc nicht liest?

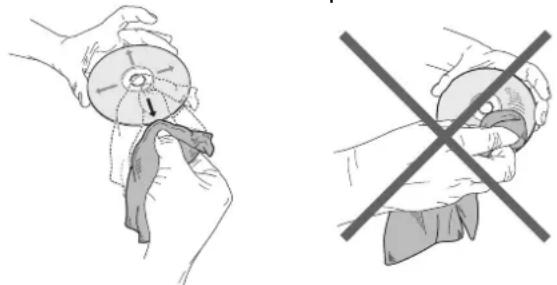

Reinigen Sie die Disc mit einem weichen Tuch von innen nach außen. Vermeiden Sie Kratzer. Überprüfen Sie, ob die Disc korrekt eingelegt ist (bedruckte Seite nach oben).

Wie programmiere ich Titelfolgen?

Drücken Sie die Programm-Taste, wählen Sie mit den Pfeiltasten den gewünschten Titel und bestätigen Sie mit Enter. Wiederholen Sie den Vorgang für bis zu 20 Titel.

Warum funktioniert die Fernbedienung nicht?

Überprüfen Sie die Batterien der Fernbedienung und richten Sie sie auf den Infrarot-Empfänger des Geräts. Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät.

Wie reinige ich das Gehäuse des CD-Players?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten, da diese das Gerät beschädigen könnten.

Kann ich den Dual DAB 410 im Standby-Modus lassen?

Ja, der CD-Player verfügt über einen Standby-Modus mit geringem Stromverbrauch. Zum vollständigen Ausschalten ziehen Sie den Netzstecker.

Welche Sicherheitshinweise sollte ich beachten?

Stellen Sie das Gerät auf eine stabile, ebene Oberfläche. Vermeiden Sie Feuchtigkeit und direkte Sonneneinstrahlung. Ziehen Sie bei Gewitter den Netzstecker.

Was bedeuten die Fehlermeldungen auf dem Display?

Eine Anzeige wie „NO DISC“ bedeutet, dass keine CD eingelegt ist. „ERROR“ kann auf eine verschmutzte oder beschädigte Disc hinweisen.

Wo finde ich die Bedienungsanleitung als PDF?

Die Bedienungsanleitung steht auf notice-facile.com zum kostenlosen Download bereit. Sie können auch eine Übersetzung anfordern.

BEDIENUNGSANLEITUNG DAB 410 DUAL

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen und
- sicheren

Gebrauch Ihrer Komplettanlage, im folgenden Anlage oder Gerät genannt.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät

• aufstellt,
• bedient,
• reinigt
• oder entsorgt.

Ersatzeile & Zubehör:

Die Verfügbarkeit von passendem Zubehör und Ersatzteilen für Ihr Gerät können Sie rund um die Uhr unter http://www.dual-shop.de/ersatzteile-zubehoer/erfragen. Bitte beachten Sie, dass wir nur an eine Anschrift innerhalb von Deutschland versenden können.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um normalen Text,

• Aufzählungen oder
  → Handlungsschritte

handelt.

Verwenden Sie nur das mitgelieferte Steckernetzteil!

Reset-Hinweis:

In seltenen Fällen kann es passieren, dass die Software des Gerätes „einfriert“ und das Gerät nicht mehr auf eine Bedienung reagiert.

In diesem Falle gehen Sie bitte wie folgt vor:

• Gerät ausschalten
• Netzverbindung trennen
• Kurze Zeit warten
• Netzverbindung wieder herstellen
• Gerät einschalten.

Der Systemspeicher wird zurückgesetzt und das Gerät ist wieder betriebsbereit.

Inhaltsverzeichnis

Sicherheit und Aufstellen des Geräts 4

Sicherheitshinweise 4

Umgang mit Batterien 6

Aufstellen des Geräts....7

Die Beschreibung des Geräts....10

Der Lieferumfang 10

Bedienelemente....11

Wie Sie das Gerät zum Betrieb vorbereiten......14

Wie Sie das Netzteil anschließen 14

Wie Sie den Antennenempfang verbessern....15

Wie Sie die Fernbedienungsbatterien einlegen ..... 15

Wie Sie einen Kopfhörer benutzen 17

Wie Sie eine externe Tonguelle anschließen...... 17

Ton an externen Geräten ausgeben 17

Wie Sie allgemeine Geräte-Funktionen bedienen...... 18

Wie Sie das Gerät ein- und ausschalten 18

Eco-Standby-Modus....18

Wie Sie die Lautstärke einstellen....18

Wie Sie die Quelle einstellen 18

Wie Sie die Sprache einstellen 18

Wie Sie den Klang einstellen 18

Wie Sie den CD-Player bedienen....19

Allgemeine Hinweise zu CDs/MP3-CDs 19

Welche Discs Sie verwenden können....20

Wie Sie Discs einlegen 20

Wie Sie Discs entnehmen....21

Wie Sie eine Disc wiedergeben 21

Titel einstellen 21

Wie Sie die Wiederhol-Funktionen nutzen 22

Wie Sie die Programmier-Funktion nutzen 22

Wie Sie die USB-Funktion bedienen.... 24

Speichermedium einsetzen 24

Die DAB-Funktion 25

Was ist DAB+ 25

Wie Sie das Gerät im DAB-Modus bedienen...... 26

Wie Sie einen Suchlauf bei DAB durchführen 26

Manuelle Sendersuche 26

Wie Sie DAB-Sender speichern.... 27

Wie Sie die Signalstärke darstellen 27

Wie Sie die Dynamikkompression DRC einstellen ..... 28

Wie Sie inaktive Stationen löschen.... 28

Wie Sie das Gerät im UKW-Modus bedienen.... 29

Wie Sie einen UKW/FM-Sender einstellen.... 29

Wie Sie UKW-Sender speichern.... 29

Wie Sie Mono/Stereo einstellen.... 30

Wie Sie System-Einstellungen vornehmen.... 31

Wie Sie die Software-Version darstellen 31

Wie Sie die Displayanzeigen aufrufen 31

Wie Sie das Gerät auf Werkseinstellung zurücksetzen 32

Die SLEEP-Funktion einstellen.... 32

Wie Sie Uhrzeit, Timer einstellen 33

Wie Sie die Uhrzeit manuell einstellen 33

Wecker einstellen 34

Wie Sie das Gerät reinigen 35

Wie Sie Fehler beseitigen 36

Technische Daten 39

Wie Sie das Gerät entsorgen.... 40

Sicherheit und Aufstellen des Geräts

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Geräts.

Sicherheitshinweise

Vorsicht!

• Das Steckernetzteil darf nur an eine Netzspannung von 100-240 V\~, 50/60 Hz angeschlossen werden. Versuchen Sie niemals, das Steckernetzteil mit einer anderen Spannung zu betreiben.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
  • Verwenden Sie nur das mitgelieferte Steckernetzteil.
• Das Steckernetzteil darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.

• Wenn das Steckernetzteil des Geräts defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.

• Beim Abziehen des Steckernetzteils von der Steckdose am Steckernetzteil ziehen - nicht am Kabel.

• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit.
• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.
• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort das Steckernetzteil aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Öffnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.

• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.

• Öffnen Sie das Gerät auf keinen Fall – dies darf nur der Fachmann.

• Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.
• Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie das Steckernetzteil aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Steckernetzteil.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Es ist verboten Umbauten am Gerät vorzunehmen.
• Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.

Zu hohe Lautstärke, besonders bei Kopfhörern, kann zu Gehörschäden führen.

• Nehmen Sie keine Veränderungen am System oder am Zubehör vor. Nicht autorisierte Veränderungen können die Sicherheit, die Erfüllung von Richtlinien und die Systemleistung beeinträchtigen.
• Vermeiden Sie Gefahren durch Brände oder elektrische Schläge, indem Sie Steckdosen, Verlängerungskabel und integrierte Gerätesteckdosen nicht überlasten.
• Verwenden Sie eine korrekte Stromquelle – Schließen Sie das Produkt an eine ordnungsgemäße Stromquelle an, wie in der Bedienungsanleitung beschrieben bzw. wie am Produkt ausgewiesen.

Umgang mit Batterien

• Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen!
• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
• Tauschen Sie schwächer werdende Batterien rechtzeitig aus.
• Tauschen Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
• Auslaufende Batterien können Beschädigungen am Gerät verursachen. Wenn Sie das Gerät längere Zeit nicht benutzen, nehmen Sie die Batterien aus dem Batteriefach.
• Wiederaufladbare Batterien bzw. Akkus haben eine begrenzte Anzahl von Ladezyklen. Wenn Sie feststellen, dass die Spieldauer abnimmt, sollten Sie neue Akkus einlegen.

Vorsicht!

• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.
• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
• Batterieanschluss des Akkus nicht kurzschließen! Dies führt zur Zerstörung des Akkus.

Wichtiger Hinweis zur Entsorgung:

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen.

• Batterien unterliegen der Europäischen Richtlinie 2006/66/EG unterliegen. Diese dürfen nicht mit dem normalen Hausmüll entsorgt werden.
• Bitte informieren Sie sich über die örtlichen Bestimmungen zu gesonderten Entsorgung von Batterien, da durch die korrekte Entsorgung Umwelt und Menschen vor möglichen negativen Folgen geschützt werden.

Dieses Zeichen finden Sie auf schadstoffhaltigen Batterien:

Der CD-Player verwendet einen unsichtbaren Laserstrahl. Dieser kann Ihre Augen bei falscher Handhabung verletzten. Schauen Sie niemals in das geöffnete CD-Fach.

• Dieses Gerät wurde als Laser-Gerät der Klasse 1 (CLASS 1 LASER) eingestuft. Der entsprechende Aufkleber (CLASS 1 LASER PRODUCT) befindet sich auf der Rück Geräts.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von Radiosendungen, als CD-Spieler und für die Wiedergabe von Musikdateien von USB sowie von externen Geräten entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

Aufstellen des Geräts

• Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.
• Das Gerät darf nur auf einer festen horizontalen, vibrationsfreien Fläche aufgestellt werden.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden. Die notwenige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.
• Die Lüftungsschlitze der Rückwand und den Seiten müssen stets frei bleiben. Sie dürfen nicht durch Gardinen, Decken oder Zeitungen verdeckt werden.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

• Beachten Sie, dass die Gerätefüße u.U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät.

• Sie dürfen das Gerät nur in senkrechter Position betreiben. Nicht im Freien verwenden!
• Halten Sie das Gerät und die Discs von Geräten fern, die starke Magnetfelder erzeugen.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Geräts Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie es Betrieb nehmen.
• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
• Stellen Sie sicher, dass das Netzkabel oder das Steckernetzteil immer leicht zugänglich sind, so dass Sie das Gerät schnell von der Stromversorgung trennen können!
  • Die Steckdose sollte möglichst nah am Gerät sein.
• Zur Netzverbindung Steckernetzteil vollständig in die Steckdose stecken.

• Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

• Steckernetzteil nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!

• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Steckernetzteil aus der Steckdose ziehen!
• Ziehen Sie vor Ausbruch eines Gewitters das Steckernetzteil.
• Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie das Steckernetzteil.
• Wenn das Gerät längere Zeit nicht betrieben wird, entnehmen Sie alle Batterien der Fernbedienung, da diese auslaufen und Gerät beschädigen können.
• Das Gerät nicht in der Nähe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transformatoren).
• Das Gerät verwendet einen unsichtbaren Laserstrahl. Dieser kann Ihre Augen bei falscher Handhabung verletzen. Schauen Sie niemals in die geöffnete Disk-Schublade. Öffnen Sie nie das Gerät bzw. Gehäuse.
• Das Etikett mit der Produktbezeichnung befindet sich auf der Rückseite des Geräts.
• Dieses Produkt ist nicht zum Einsatz im Freien geeignet. Verwenden Sie es nur innerhalb von Gebäuden und nicht in Campingfahrzeugen, auf Booten oder in ähnlichen Umgebungen.

Fernbedienung:

- Wenn das Gerät längere Zeit nicht betrieben wird, entnehmen Sie alle Batterien, da diese auslaufen und das Gerät beschädigen können.

USB-Medien:

- Verwenden Sie kein USB-Kabel zum Anschluss von USB-Medien an die USB-Schnittstelle. Der USB-Anschluss ist nur zum direkten Anschluss von USB-Medien ausgelegt.

- Nicht zu direktem Anschluss an PCs geeignet!

Die Beschreibung des Geräts Der Lieferumfang

Entnehmen Sie das Gerät und alle Zubehörteile aus der Verpackung.

Heben Sie den Karton und das Verpackungsmaterial auf, um das Gerät bei einem späteren Transport sicher wieder verpacken zu können.

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

• Gerät,
• Steckernetzteil,
  • Fernbedienung inkl. Batterie,
  • diese Bedienungsanleitung.

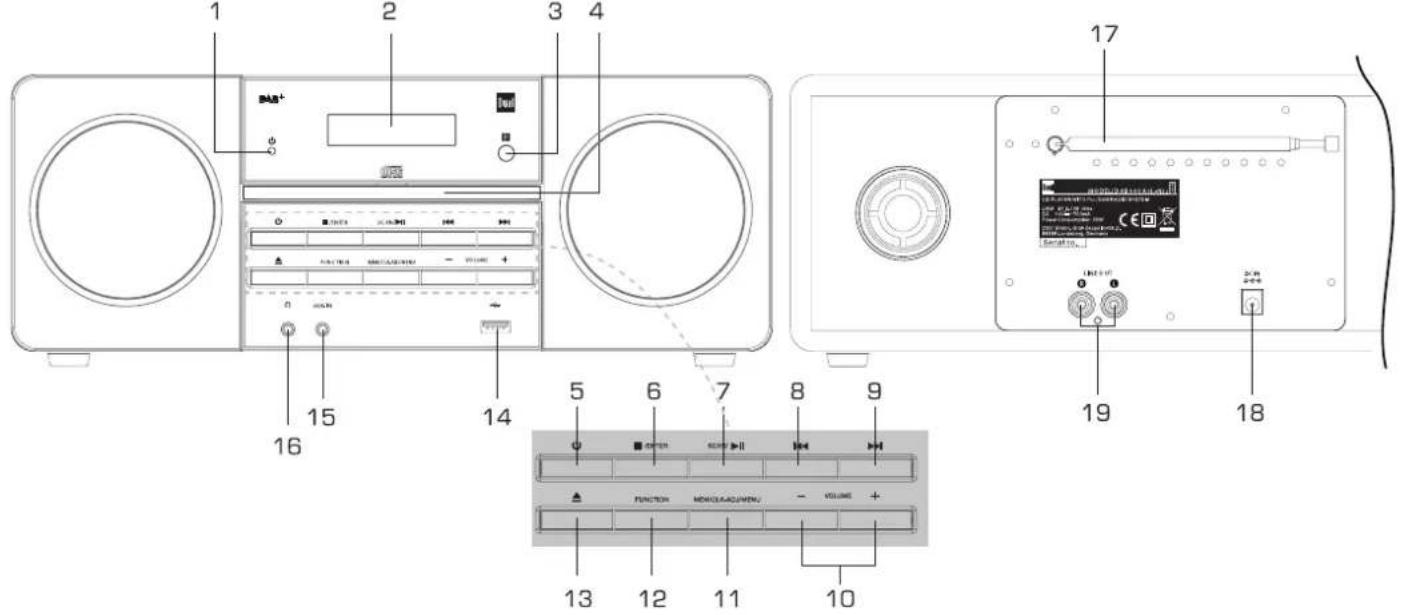

Die besonderen Eigenschaften

Das Gerät besteht aus einem DAB+/UKW-Radio mit CD-Spieler und USB-Anschluss.

Mit diesem Gerät können Sie:

CDs, CD-R/RWs und MP3-CDs abspielen.

Selbstgebrannte CDs müssen „finalisiert“ sein. Beachten Sie dazu die Hinweise im Handbuch Ihres CD-

Recorders.

- Der CD-Player kann einzelne Titel oder eine ganze CD automatisch wiederholen.

• Der CD-Player kann bis zu 30 Titel einer CD bzw. einer MP3-CD in einer programmierbaren Reihenfolge oder mit der Zufall-Funktion abspielen.
• Mit dem Digital-Radio steht ein neues Format zur Verfügung, durch welches man kristallklaren Sound ohne Rauschen und Knistern hören kann.
• Das Radio empfängt auf den FrequenzenUKW 87,5–108 MHz (analog) und DAB 174–240 MHz (digital).
• Sie können je 10 Sender auf PRESET-Programmplätze im Modus DAB bzw. 10 Sender im Modus UKW speichern.
• Wenn ein Sender gefunden bzw. eingestellt ist, wird die Uhrzeit und das Datum automatisch über das DAB-Signal oder RDS-Sender eingestellt.
• Das Gerät verfügt über eine Zeit- und Datumsanzeige sowie eine Weckfunktion.
  • Die gespeicherten Radiosender werden bei Netzausfall gespeichert.
  • Das Gerät besitzt einen Kopfhörer-Anschluss.
• Sie können mit dem Gerät MP3-Files von USB-Sticks wiedergeben.

Bedienelemente

1 2 3 4 15 16 14 17 19 18 5 6 7 8 9 FUNCTION MONOLED/MENU VOLUME 13 12 11 10

Bedienelemente

1 Standby LED
2 Display
3 IR Fernbedienungsempfänger
3 Lautsprecher
4 CD-Fach
4 USB USB-Anschluss
5	Einschalten,Ausschalten (Standby)
6	CD/USB: Wiedergabe stoppenMenü: Eingabe bestätigen, Menüoption aktivieren
7	CD/USB: Wiedergabe starten, Pause DAB, UKW: Sendersuchlauf
8,9	CD/USB: Titelwahl, Suchlauf rückwärts, vorwärtsMenü: in Menüs navigierenDAB: Sender einstellenUKW: Taste lang drücken: automatische Sendersuche;Taste kurz drücken: Frequenz manuelleinstellen (0,05 MHz-Schritte)
10	Lautstärkeregler

11	MEM/CLK-ADJ MENU	CD/USB: ProgrammierfunktionDAB, UKW: Sender speichern, gespeicherte Sender aktivieren,Uhrzeit einstellen,Menü öffnen, schließen
12	FUNCTION Wahlschalter DAB, UKW, CD / USB,AUX IN
13		CD-Fach öffnen, schließen
14		USB-Anschluss, 5 V
15	AUX IN	Anschluss externe Quelle,3,5 mm Klinke
16	Kopfhöreranschluss 3,5 mm Klinke
Rückseite
17	DAB/UKW-Teleskopantenne
18	DC IN ⊕—●—●	Anschlussbuchse Netzteil, 14 V
19	LINE OUT R, L	Audioausgang, Cinch stereo
-	Typenschild Rückseite

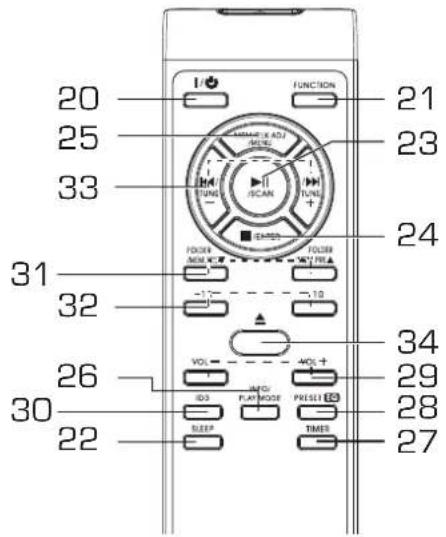

Fernbedienung

20 25 33 31 32 26 30 22 FUNCTION 21 23 24 FOLDER MOU VOL+ VOL- ID3 PLAY MODE PRESL1 SLEEP TIMES 29 28 27

20		Einschalten, Ausschalten (Standby)
21	FUNC	Wahlschalter DAB, UKW, CD / USB, AUX IN
22	SLEEP	Einschlaffunktion SLEEP
23	SCAN / ▶ II	CD/USB: Wiedergabe starten, Pause DAB, UKW: Sendersuchlauf

24	■ / ENTER	CD/USB: Wiedergabe stoppenMenü: Eingabe bestätigen, Menüoption aktivieren
25	MEM/CLK-ADJMENU	CD/USB: ProgrammierfunktionUhrzeit einstellen,Menü öffnen, schließen
26	INFOPLAYMODE	DAB, UKW: Informationen einblenden CD, USB-Wiederholfunktionen
27	TIMER Weckfunktion
58	EQ	Equalizer-Klangeinstellung
29	VOL+VOL-	Lautstärke lauterLautstärke leiser
30	ID3	ID3-Funktion (MP3)
31	FOLDERMEM PRE▼▲	CD/USB: AlbumwahlDAB, UKW: Programmierten Sender wählen
32	-10 +10	MP3-CD, USB-Titelsprung
33	TUNING/SKIPI◀◀ ▶▶I	CD/USB: Titelwahl, Suchlauf rückwärts, vorwärtsMenü: in Menüs navigierenDAB: Sender einstellenUKW: Taste lang drücken: automatische Sendersuche;Taste kurz drücken: Frequenz manuell einstellen (0,05 MHz-Schritte)

Wie Sie das Gerät zum Betrieb vorbereiten

Wie Sie das Netzteil anschließen

→ Schließen Sie das Gerät mit dem mitgelieferten Steckernetzteil an das Stromnetz (100 - 240 V \~ / 50/60 Hz) an.
→ Zur Stromversorgung des Geräts zuerst das Kabel des Steckernetzteils in die Buchse 18 (DC IN) am Gerät stecken und dann das Steckernetzteil in die Steckdose stecken.

→ Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Beachen Sie die Angaben auf dem Typenschild.

Nach erstmaliger Herstellung des Netzanschlusses leuchtet die Standby-LED.

Hinweis:

Verwenden Sie nur das mitgelieferte Steckernetzteil. Ziehen Sie bei Nichtverwendung das Steckernetzteil aus der Steckdose. Ziehen Sie am Steckernetzteil und nicht am Kabel. Ziehen Sie vor Ausbruch eines Gewitters das Steckernetzteil. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie das Steckernetzteil.

Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

Hinweis:

Nach einem Stromausfall wird möglicherweise nicht sofort die korrekte Uhrzeit angezeigt. Erst nach erneuter Synchronisation per DAB bzw. UKW-RDS.

Wenn das Gerät an die Netzspannung angeschlossen ist, sind aufgrund der Standby-Funktion Teile des Gerätes in Betrieb.

→ Um das Gerät ganz auszuschalten, muss der Netzstecker gezogen werden.

→ Nach einem Stromausfall wird möglicherweise nicht die korrekte Uhrzeit angezeigt. Erst nach erneuter Synchronisation per DAB bzw. UKW-RDS.

Wie Sie den Antennenempfang verbessern

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Teleskopantenne 17 kann ein ausgezeichneter Empfang erzielt werden. Diese Antenne muss in voller Länge auf den günstigsten Empfang ausgerichtet werden.

Hinweis:

Für den Empfang von Digitalradiostationen (DAB-Betrieb) sollte die Teleskopantenne 17 unbedingt vertikal in der vollen Länge positioniert werden.

Bei Problemen:

→ Prüfen Sie ggf. die Signalstärke, siehe S. 27.
→ Verändern Sie den Standort und führen Sie einen Suchlauf durch, siehe S. 26.

Die Signalstärkeanzeige hilft Ihnen, die Antenne korrekt auszurichten bzw. den optimalen Standort für Ihr DAB-Radio zu finden.

Die Balkenaussteuerung zeigt die aktuelle Signalstärke.

→ Verändern Sie bei schlechtem Empfang die Antennenausrichtung bzw. den Radiostandort. Die Aussteuerung der Balken sollte zunehmen.

Wie Sie die Fernbedienungsbatterien einlegen

→ Zum Betrieb der Fernbedienung ist eine Batterie bereits eingelegt (CR2032). Zum Betrieb müssen Sie den Isolierstreifen im Batteriefach entfernen.
→ Entfernen Sie den Plastikstreifen wie abgebildet:

Sollte die Fernbedienung auf Eingaben nicht mehr reagieren, wechseln Sie die Knopfzelle aus. Gehen Sie dazu folgendermaßen vor:

→ Entfernen Sie den Batteriehalter C, drehen Sie dazu die Fernbedienung um.
→ Drücken Sie den Hebel A in Pfeilrichtung nach innen.

→ Ziehen Sie dann den Batteriehalter C in Richtung B aus der Fernbedienung und nehmen Sie den Batteriehalter heraus.
→ Legen Sie eine Batterie vom Typ CR2032, 3 V ein. Achten Sie beim Einlegen auf die richtige Polung. Der Pluspol zeigt wie dargestellt bei umgedrehter Fernbedienung nach oben.
→ Schließen Sie das Batteriefach wieder sorgfältig, so dass der Hebel des Batteriehalters einrastet.

Hinweis:

Wird die Fernbedienung längere Zeit nicht benutzt, sollten die Batterien herausgenommen werden. Andernfalls kann die Fernbedienung durch Auslaufen der Batterien beschädigt werden.

• Nimmt die Reichweite der Fernbedienung ab, sollten die Batterien gegen neue ausgewechselt werden.
• Es sollte darauf geachtet werden, nur Batterien oder Akkus gleichen Typs zu verwenden. Verwenden Sie niemals gleichzeitig alte und neue Batterien.
  • Verwenden Sie auslaufgeschützte Batterien!

Wie Sie das Gerät mit der Fernbedienung bedienen

Mit der Infrarot-Fernbedienung können Sie die wichtigsten Funktionen der Anlage bequem vom Sitzplatz aus bedienen. Bei der Bedienung des Gerätes mit der Fernbedienung beachten Sie bitte folgende Punkte:

• Die Fernbedienung auf den Fernbedienungsempfänger 3 an der Gerätefront richten.
- Es muss Sichtverbindung zwischen Sender und Empfänger gewährleistet sein.
- Nimmt die Reichweite der Fernbedienung ab, sollten die Batterien gegen neue ausgewechselt werden.
Die maximale Reichweite beträgt ungefähr 5 Meter frontal vor dem Gerät.

Wie Sie einen Kopfhörer benutzen

Gehörschäden!

Hören Sie Musik nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Gerätelautstärke auf minimale Lautstärke. Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschließen, sind die Lautsprecher stumm geschaltet.

→ Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.
→ Stecken Sie den Stecker des Kopfhörers in die Kopfhörer-Buchse 16 des Geräts.

Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer.

→ Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörer-Buchse des Geräts.

Wie Sie eine externe Tonquelle anschließen

Sie können den Ton eines externen Gerätes (z. B. TV-Gerät, DVD-Player, MP3-Player) über die Lautsprecher des Gerätes wiedergeben.

→ Schließen Sie ein Audiokabel (3,5 mm Klinkenstecker) des Audioausgangs Ihres externen Gerätes an den AUX-IN-Anschluss 15 an.
→ Wählen Sie mit FUNCTION 12, 21 die Betriebsart QUELLE AUX.
→ Starten Sie die Wiedergabe am externen Gerät.
→ Regeln Sie die Lautstärke an beiden Geräten.

Ton an externen Geräten ausgeben

Sie können den Ton an einem externen Verstärker oder an einem TV-Gerät wiedergeben. Sie benötigen dazu ggf. Zubehör, das über den Fachhandel erhältlich ist.

→ Verbinden Sie den Anschluss LINE OUT 19 mit dem Eingang am externen AV-Gerät. Verwenden Sie Cinch-Kabel.
→ Starten Sie die Wiedergabe.
→ Wählen Sie am externen Gerät den entsprechenden
→ Eingang.
→ Regeln Sie die Lautstärke am externen Gerät.

Wie Sie allgemeine Geräte-Funktionen bedienen

Sie können die Einstellungen sowohl mit den Tasten am Gerät wie auch mit der Fernbedienung vornehmen. Identische Beschriftung auf Fernbedienung und Gerät bedeutet identische Funktionen. Die Beschreibung der Bedienung erfolgt in der Regel mit den Tasten der Fernbedienung

Wie Sie das Gerät ein- und ausschalten

→ Mit der Taste POWER 5, 20 schalten Sie das Gerät ein, das Display schaltet sich ein.
→ Zum Ausschalten (Standby) POWER 5, 20 erneut drücken. Die Standby-LED leuchtet.

Eco-Standby-Modus

Das Gerät schaltet sich nach einiger Zeit ohne Wiedergabe bzw. ohne Signal automatisch in Standby.

→ Drücken Sie POWER 5, um das Gerät wieder einzuschalten.

Wie Sie die Lautstärke einstellen

→ Drücken Sie die Lautstärketasten –VOLUME- 10, 29, um die gewünschte Lautstärke einzustellen.

Wie Sie die Quelle einstellen

→ Mit den Tasten 6, 41 zu DAB, FM, CD, USB, AUX IN, stellen.

Hinweis zu USB-Betrieb:

Das Gerät unterstützt nicht den Anschluss von USB-Medien über USB-Verlängerungskabel.

Nicht zu direktem Anschluss an PCs geeignet!

Wie Sie die Sprache einstellen

→ Schalten Sie mit FUNCTION 12, 21 zu DAB oder FM Mode.
→ Drücken Sie die Taste MENU 25 und wählen Sie mit TUNING/SKIP 33 > System und dann > Sprache. Bestätigen Sie jeweils durch Drücken von ENTER 24.
→ Wählen Sie mit TUNING/SKIP 33 10 die Sprache und bestätigen Sie durch Drücken von ENTER 24.

Wie Sie den Klang einstellen

→ Mehrfaches Drücken der Taste EQ 28 schaltet durch verschiedene, voreingestellte Klangeinstellungen.

Wie Sie den CD-Player bedienen

Allgemeine Hinweise zu CDs/MP3-CDs

Das Gerät ist für Musik-CDs geeignet, die mit Audio-Daten (CD-DA oder MP3 für CD-R und CD-RW) bespielt sind. MP3-Formate müssen mit ISO 9660 Level 1 oder Level 2 erstellt werden. Multisession-CDs können nicht gelesen werden.

Im MP3-Betrieb sind die Begriffe „Folder“ = Album und „Titel“ ausschlaggebend. „Album“ entspricht dem Ordner am PC, „Titel“ der Datei am PC oder einem CD-DA-Titel.

Das Gerät sortiert die Alben bzw. die Titel eines Albums nach Namen in alphabetischer Reihenfolge. Wenn Sie eine andere Reihenfolge bevorzugen sollten, ändern Sie den Namen des Titels bzw. Albums und stellen Sie eine Nummer vor den Namen.

Beim Brennen von CD-R und CD-RW mit Audio-Daten können verschiedene Probleme auftreten, die eine störungsfreie Wiedergabe bisweilen beeinträchtigen. Ursache hierfür sind fehlerhafte Software- und Hardware-Einstellungen oder der verwendete Rohling. Falls solche Fehler auftreten, sollten Sie den Kundendienst Ihres CD-Brenner/Brennersoftware-Herstellers kontaktieren oder entsprechende Informationen – z.B. im Internet – suchen.

Hinweis:

Wenn Sie Audio-CDs anfertigen, beachten Sie die gesetzlichen Grundlagen und verstoßen Sie nicht gegen die Urheberrechte Dritter.

Halten Sie das CD-Fach immer geschlossen, damit sich kein Staub auf der Laseroptik ansammelt.

Das Gerät kann CDs mit MP3 Daten und normale Audio CDs (CD-DA) abspielen. Keine anderen Erweiterungen, wie z.B. *.doc, *.txt, *.pdf usw. benutzen, wenn Audiodateien zu MP3 gewandelt werden. Nicht abgespielt werden können u.a. Musikdateien mit der Endung *.AAC, *.DLF, *.M3U und *.PLS bzw. *.WMA.

Hinweis: Aufgrund der Vielfalt an unterschiedlicher Encodersoftware kann nicht garantiert werden, dass jede MP3 Datei störungsfrei abgespielt werden kann.

Bei fehlerhaften Titeln/Files wird die Wiedergabe beim nächsten Titel/File fortgesetzt.

Es ist von Vorteil beim Brennen der CD mit niedriger Geschwindigkeit zu brennen und die CD als Single-Session und finalisiert anzulegen.

Welche Discs Sie verwenden können

Der CD-Player ist mit CD-, CD-R/RW- und MP3-CD Medien kompatibel. Sie können alle hier erwähnten Discs mit diesem Gerät ohne Adapter abspielen. Spielen Sie keine anderen Medien wie DVDs etc. ab.

Disc-Größe 12 cm/8 cm CDs Spielzeit 74 min. bzw. 24 min. max.

→ Wenn Sie das Gerät transportieren, entfernen Sie die Disc aus dem Laufwerk. Damit vermeiden Sie Beschädigungen am CD-Player und der Disc.

Hinweis:

Die Wiedergabequalität bei MP3-CDs ist von der Einstellung der Bitrate und der verwendeten Brenn-Software abhängig.

Wie Sie Discs einlegen

→ Um die CD-Wiedergabe einzuschalten, Taste FUNCTION 12, 21 wiederholt drücken. Quelle CD erscheint im Display.
→ Um CDs einzulegen, ▲ 13 drücken. Das CD-Fach öffnet sich nach vorne. Dabei darf es nicht behindert werden.

Hinweis:

Bei geöffnetem CD-Fach ist darauf zu achten, dass keine Fremdgegenstände in das Gerät gelangen können. Die Linse des Laserabtasters darf auf keinen Fall berührt werden.

→ CD-Fach nur bei Stillstand der CD öffnen.
→ CD mit der bedruckten Seite nach oben vorsichtig einlegen. Vergewissern Sie sich, dass die CD nicht schief sitzt.
→ CD-Fach mit ▲13 schließen. Die CD wird eingelesen, im Display erscheint „Lesen“, während des Einlesens. Nach Abschluss des Einlesevorgangs erscheint die Gesamtzahl der Titel im Display.

Hinweis:

Ist keine CD eingelegt erscheint nach kurzer Zeit „NO DISC“ im Display.

Warten Sie mit der Bedienung, bis der CD Inhalt komplett eingelesen wurde, um sicherzustellen, dass alle benötigten Informationen von der CD gelesen wurden. Besonders bei MP3-CDs kann dieser Vorgang einige Zeit in Anspruch nehmen.

Wie Sie Discs entnehmen

→ Zum Entnehmen der CD zuerst die Wiedergabe mit der STOP-Taste ■ 24 beenden, das CD-Fach mit
▲ 13 öffnen und die CD an den Rändern entnehmen.

Wie Sie eine Disc wiedergeben

Wird die CD falsch eingelegt oder ist die CD fehlerhaft erscheint „NO DISC“ im Display.

Hinweis:

Ist eine MP3-CD eingelegt erscheint der Hinweis MP3 im Display sowie die Gesamtzahl der Alben und Titel.

→ Drücken Sie Taste ▶II 23.

Das Gerät startet mit der Wiedergabe des ersten Titels. Die Titelnummer des aktuellen Titels sowie die Spielzeit erscheinen im Display.

→ Wenn Sie eine Abspielpause wünschen, drücken Sie die Taste ▶II 23.
- Das Gerät unterbricht die Wiedergabe. Im Display erscheint "PAUSE".
→ Um die Wiedergabe fortzusetzen, drücken Sie erneut die Taste ▶II 23.

→ Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste ■ 24. Im Display erscheint die Gesamtzahl der Titel.

Hinweis:

Drücken Sie stets die Taste ■ 24 vor der Entnahme der CD.

Titel einstellen

→ Wenn Sie zum nächsten Titel springen wollen, drücken Sie einmal die Taste ▶▶145.
→ Wenn Sie zum vorigen Titel springen wollen, drücken Sie die Taste ◀◀◀ 55.

Das Display zeigt die jeweils eingestellte Titel-Nummer.

→ Drücken Sie so oft, bis die gewünschte Titel-Nummer angezeigt wird.

Titelsprung

→ Zum Einstellen von Titeln drücken Sie die Taste -10 bzw. +10 (32).
→ Das Gerät springt 10 Titel zurück bzw. weiter.

Album einstellen (MP3)

→ Taste ▼ FOLDER ▲ 31 ggf. wiederholt drücken, um das Album zu wählen.

Schneller Suchlauf vorwärts oder rückwärts Sie können im laufenden Titel einen schnellen Suchlauf vorwärts oder rückwärts durchführen, um eine bestimmte Stelle zu suchen. Während des Suchlaufs erfolgt keine Wiedergabe.

→ Drücken Sie zum schnellen Vorlauf die Taste ▶▶ I 33 und halten Sie die Taste gedrückt, bis Sie die gewünschte Stelle gefunden haben.
→ Drücken Sie zum schnellen Rücklauf die Taste I◀◀ 33 und halten Sie die Taste gedrückt, bis Sie die gewünschte Stelle gefunden haben.
→ Lassen Sie die Taste los. Die Wiedergabe wird an dieser Stelle fortgesetzt.

Wie Sie die Wiederhol-Funktionen nutzen

→ Wählen Sie den Titel am Gerät aus.
Am Display wird die gewählte Titel-Nummer angezeigt.
→ Drücken Sie die Taste ▶II 23.
→ Drücken Sie wiederholte die Taste P.MODE 43.
- Rep1: Der gewählte Titel wird wiederholt wiedergegeben.
- RepF: Das Album wird wiederholt wiedergegeben (nur bei MP3-CDs mit Albumstruktur)

• RepA: Alle Titel der CD werden wiederholt wiedergegeben
• Rand: Zufällige Wiedergabe

Ausschalten

→ Drücken Sie die Taste PLAY MODE 26, bis die Funktion nicht mehr angezeigt wird.

Hinweis:

Die Wiederholen-Funktion kann auch bei aktivierter Programmier-Funktion eingestellt werden.

Wie Sie die Programmier-Funktion nutzen

Mit der Programm-Funktion können Sie bis zu 30 Titel einer Musik-CD bzw. einer MP3-CD in einer von Ihnen festgelegten Reihenfolge abspielen.

Hinweis:

Die Programmierung können Sie nur vornehmen, wenn eine Disc im geschlossenen CD-Fach liegt und wenn sich das Gerät im Stopp-Modus befindet.

→ Legen Sie eine Disc in das CD-Fach und schließen Sie es.
→ Drücken Sie die Taste ■ 24.
→ Drücken Sie die Taste MEM 25.

Auf dem Display blinkt "MEM", die Nummer des Titels „PO I“ und "T000" erscheinen.

→ Wählen Sie mit den Tasten I◀◀, ▶▶ I 33 den ersten zu programmierenden Titel aus.
→ Mit -10 bzw. +10 schalten Sie jeweils 10 Titel weiter. Mit Taste ▼ FOLDER ▲ 31 das Album wählen
→ Speichern Sie die gewünschte Titelnummer mit der Taste MEM 25. Der Titel ist jetzt auf Programmplatz P01 programmiert.
→ Auf dem Display sehen Sie die Nummer des nächsten Programmplatzes. Programmieren Sie auf diese Weise die gewünschte Reihenfolge der Titel.
→ Drücken Sie die Taste ▶II 23, um die Wiedergabe der Auswahl zu beginnen. Im Display erscheint "MEM", die aktuelle Titelnummer und die Spielzeit. Bei MP3-CDs zusätzlich die Anzeige MP3.
→ Wenn Sie die Wiedergabe der programmierten Auswahl unterbrechen möchten, drücken Sie einmal die Taste ▶II 23.
→ Um die programmierte Wiedergabe zu beenden, drücken Sie die Taste ■ 24.

Hinweis:

Wenn Sie das CD-Fach öffnen oder eine andere Quelle aktivieren, wird der Programmspeicher gelöscht. Zweimaliges Drücken der Taste ■ 24 beendet die Programmierung ebenfalls.

Wie Sie die USB-Funktion bedienen

Hinweis:

Aufgrund der Vielzahl verschiedener Modelle an MP3-Medien, USB-Sticks und USB HDD Laufwerken kann nicht garantiert werden, dass jedes Modell unterstützt wird.

Es werden Geräte der USB Version 1.0 und 2.0 unterstützt.

Speichermedium einsetzen

→ USB-Medium mit dem USB-Anschluss 14 verbinden. Die Daten des Speichermediums werden eingelesen.
→ FUNCTION 21 wiederholt drücken, bis „Quelle USB“ im Display erscheint.
Warten Sie mit der Bedienung, bis der Inhalt komplett eingelesen wurde, um sicherzustellen, dass alle benötigten Informationen vom Speichermedium gelesen wurden. Wenn kein Speichermedium angeschlossen ist oder nicht gelesen werden kann, erscheint die Anzeige "No USB" im Display.

→ Die Wiedergabe Taste ▶II 23 drücken.
→ Zum Anhalten: Taste ▶II 23 drücken.
→ Wiedergabe stoppen: Taste ■ STOP 24 drücken, die Gesamtzahl der Titel erscheint im Display.

Die weitere Bedienung sowie die Wiedergabefunktionen ist wie unter „Wie Sie eine Disc wiedergeben“, siehe S. 21, beschrieben.

Speichermedium entnehmen

→ Beenden Sie die Wiedergabe.
→ Entfernen Sie den USB-Stick durch Abziehen.

Was ist DAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können.

Anders als bei herkömmlichen Analogradiosendern werden bei DAB mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplexe.

Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Infos z.B unter www.digitalradio.de oder www.digitalradio.ch.

Datenkomprimierung

Digital Radio macht sich dabei Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird ermöglicht, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Tonformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal herausgefiltert werden. Dies führt zur Reduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).

Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit lassen sich gewohnte Radioprogramme übertragen und auf der Empfängerseite anhören. Digital Radio bringt Ihnen nicht nur Radio in exzellenter Soundqualität sondern zusätzliche Informationen. Diese können sich auf das laufende Programm beziehen (DLS z.B. Titel, Interpret) oder unabhängig davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps).

DAB Radioempfang

Service Wahl und Suche

Sollte kein Sender empfangen werden, erscheint "Dienst nicht verfügbar" auf dem Display. Dies bedeutet, dass entweder kein Empfang oder nur sehr schwacher Empfang möglich ist. In dem Fall müssten Sie den Standort wechseln.

Wie Sie das Gerät im DAB-Modus bedienen

Hinweis:

Nach dem erstmaligen Einschalten führt das Gerät automatisch einen DAB-Sendersuchlauf durch. Der Suchlauf erfolgt als vollständiger Suchlauf. Während des Suchlaufs zeigt die Displayinformation den Fortschritt an sowie die Anzahl der gefundenen Digitalradio-Stationen.

Nach Beendigung des Sendersuchlaufs wird die erste Station in alphanumerischer Reihenfolge wiedergegeben.

Hinweis:

Falls keine Sender gefunden wurden, konnte kein Signal empfangen werden.

→ Verändern Sie dann den Standort des Gerätes und führen Sie den Sendersuchlauf erneut durch.
→ Führen Sie einen Vollständigen Suchlauf durch.

Überprüfen Sie ggf. die Signalstärke.

Wie Sie einen Suchlauf bei DAB durchführen

→ Drücken Sie die Taste SCAN 23.
→ Alternativ drücken Sie die Taste MENU 25 und wählen Sie mit I◀◀, ▶▶ I 33 > Vollständiger Suchlauf. Bestätigen Sie durch Drücken von ENTER 24.
→ Die Suche startet, im Display erscheint der Fortschrittsbalken.

Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben.

Sender wählen

→ Sie können die gefundenen Sender am Gerät prüfen. Dazu I◀◀, ▶▶ I 33 drücken.
→ Um einen Sender auszuwählen, ENTER 24 drücken.

Manuelle Sendersuche

→ MENU 25 drücken.
→ Mit I◀◀, ▶▶ I 33 > Manuell einstellen wählen
→ Mit ENTER 24 bestätigen.
→ Mit I◀◀, ▶▶ I 33 durch die Kanäle 5 A bis 13 F und deren Frequenzen schalten.

Wie Sie DAB-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im DAB-Bereich speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

→ Den gewünschten Sender einstellen.
→ Taste MEM 25 drücken und ca. 2 Sekunden gedrückt halten. „Progr. speichern“ erscheint und darunter < Leer > falls noch kein Sender gespeichert ist.
→ PRE ▼ ▲ 31 drücken, um den Speicherplatz zu wählen, durch Drücken von ENTER 24 bestätigen. „Progr. # gesp.“ erscheint im Display.

Anwählen der gespeicherten Stationen

→ Taste PRE ▼ ▲ 31 drücken.
→ PRE ▼ ▲ 31 drücken, um den Speicherplatz zu wählen.
→ Durch Drücken von ENTER 24 bestätigen.

Haben Sie keinen Sender auf den gewählten

Programmplatz gespeichert, erscheint „Leer“.

Löschen einer Programmplatz-Speicherung

→ Neuen Sender auf den zu löschenden Speicherplatz speichern.

Wie Sie die Signalstärke darstellen

→ Drücken Sie die Taste INFO 26 wiederholt, bis die Signalstärke dargestellt wird:

Program

• Die Markierung zeigt den aktuellen Pegel.
- Sender, deren Signalstärke unterhalb des erforderlichen Pegels liegt, senden kein ausreichendes Signal.
- Mehrfaches Drücken der INFO-Taste 26 schaltet durch verschiedene Informationen, wie z.B. Programmtyp, Multiplexname, Frequenz, Signalfehlerrate, Datenbitrate, Programmformat, Datum, DLS.

Dynamic Label Plus

Programmbegleitende Textinformationen, wie z. B. Interpret, Songtitel, Albumname etc. erscheinen auf dem Radiodisplay, werden gespeichert und können jederzeit abgerufen werden. (Falls vom Programmanbieter unterstützt).

Wie Sie die Dynamikkompression DRC einstellen

Die Kompressionsrate gleicht Dynamikschwankungen und damit einhergehende Lautstärkevariationen aus.

→ Drücken Sie die Taste MENU 25 und wählen Sie durch Drücken von I◀◀, ▶▶ I 33 > DRC.
→ Bestätigen Sie durch Drücken von ENTER 24.

Wählen Sie durch Drücken von I◀◀, ▶▶ I 33 die Kompressionsrate:

• DRC hoch – Hohe Kompression
• DRC tief – niedrige Kompression
• DRC aus – Kompression abgeschaltet.
→ Bestätigen Sie durch Drücken von ENTER 24.

Wie Sie inaktive Stationen löschen

Sie können nicht mehr sendende Stationen aus der Stationsliste entfernen.

→ Drücken Sie die Taste MENU 25 und wählen Sie durch Drücken von I◀◀, ▶▶ I 33 > inaktive Sender.
→ Bestätigen Sie durch Drücken von ENTER 24.
→ Wählen Sie durch Drücken von I◀◀, ▶▶ I 33 > Ja und bestätigen Sie durch Drücken von ENTER 24.

Wie Sie das Gerät im UKW-Modus bedienen

Wie Sie einen UKW/FM-Sender einstellen

→ Um zu UKW/FM zu schalten, FUNCTION 21 ggf. wiederholt drücken bis "Quelle FM" im Display erscheint.

Im Display erscheint die zuletzt gewählte Frequenz.

87.50MHz [ No RadioText ]

Manuelle Senderwahl

→ Drücken von I◀◀, ▶▶ I 33 im UKW-Betrieb, um den gewünschten Sender einzustellen. Das Display zeigt die Frequenz in Schritten von 0,05 MHz an.

Automatische Senderwahl

→ Drücken Sie SCAN 23, um den automatischen Sendersuchlauf zu starten. Im Display läuft die Senderfrequenz aufwärts. (Abwärts: vorher I ◀◀ drücken).

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext.

Hinweis:

Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Senderwahl.

Sie können im Menü > Suchlauf-Einstellung einstellen, ob die automatische Senderwahl nur starke Sender findet (Nur kräftige Sender) oder nach allen Sendern sucht (Alle Sender).

Wie Sie UKW-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im FM-Bereich (UKW) speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

→ Den gewünschten Sender einstellen.
→ Taste MEM 25 drücken und ca. 2 Sekunden gedrückt halten. „Progr. speichern“ erscheint und darunter falls noch kein Sender gespeichert ist.
→ PRE ▼ ▲ 31 drücken, um den Speicherplatz zu wählen, durch Drücken von ENTER 24 bestätigen. „Progr. # gesp.“ erscheint im Display.

Anwählen der gespeicherten Stationen

→ Taste PRE ▼ ▲ 31 drücken.
→ PRE ▼ ▲ 31 drücken, um den Speicherplatz zu wählen.
→ Durch Drücken von ENTER 24 bestätigen.

Haben Sie keinen Sender auf den gewählten

Programmplatz gespeichert, erscheint „Leer“.

Löschen einer Programmplatz-Speicherung

Neuen Sender auf den zu löschenden Speicherplatz speichern.

Wie Sie Mono/Stereo einstellen

Sie können wählen, ob die Radiosender in stereo oder mono empfangen werden. Bei schwachen Signalen empfiehlt es sich, auf Mono zu schalten (Einstellung: Nur mono).

→ Drücken Sie die Taste MENU 25 und wählen Sie durch Drücken von I◀◀, ▶▶ I 33 > Audio Einstellung.
→ Bestätigen Sie durch Drücken von ENTER 24.
→ Wählen Sie durch Drücken von I◀◀, ▶▶ I 33 > Stereo möglich oder > Nur mono.
→ Bestätigen Sie durch Drücken von ENTER 24.

Wie Sie System-Einstellungen vornehmen

Wie Sie die Software-Version darstellen

→ Drücken Sie die Taste MENU 25 und wählen Sie > System und dann > SW-Version (jeweils mit I◀◀, ▶▶ I 33 wählen, mit ENTER 24 bestätigen).
→ Drücken Sie ENTER 24, die Software-Version erscheint.
→ Durch Drücken der Taste MENU 25 schalten Sie zurück.

SW version XXXXXXXX

Wie Sie die Displayanzeigen aufrufen

Durch Drücken der Taste INFO 26 können Sie folgende Informationen einblenden:

DAB-Betrieb

DLS: durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. bereitstellen

Signalstärke

Programmtyp

RT Radiotext (falls ausgesendet)

PTY – Programmtyp, Frequenz

Frequenz

Mono/Stereo

Uhrzeit

Datum

Wie Sie das Gerät auf Werkseinstellung zurücksetzen

Wenn Sie den Standort des Gerätes verändern, z.B. bei einem Umzug, sind möglicherweise die gespeicherten DAB-Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender inkl. der PRESETS löschen, um gleichzeitig einen neuen Sendersuchlauf zu starten.

→ Drücken Sie die Taste MENU 25 und wählen Sie im

System mit I◀◀, ▶▶ I 33
Werkseinstellungen und bestätigen Sie durch Drücken von ENTER 24.
→ Die Abfrage erscheint.
→ Wählen Sie mit I◀◀, ▶▶ I 33 Ja und bestätigen Sie durch Drücken von ENTER 24.
→ Um den Vorgang abzubrechen, Nein wählen und mit Drücken von ENTER 24 bestätigen.

Hinweis:

Alle zuvor gespeicherten Sender werden gelöscht.

Die SLEEP-Funktion einstellen

Sie können den Zeitraum in mehreren Schritten einstellen, nach dem sich das Gerät in jeder Betriebsart in Standby schaltet.

→ Drücken Sie SLEEP 22 wiederholt, um die gewünschte Einschlafzeit einzustellen: "90, 80, ... 10, Aus".

Nach Ablauf der eingestellten Zeit schaltet sich das Gerät automatisch in Standby.

Wie Sie Uhrzeit, Timer einstellen

Hinweis:

Überprüfen Sie nach der Inbetriebnahme und der erstmaligen Nutzung des Radios die Uhrzeit und stellen Sie diese ggf. neu ein. Nach einem Netzausfall müssen Sie ggf. die Uhrzeit erneut einstellen.

Die Uhrzeit wird über das DAB/UKW-RDS-Signal automatisch eingestellt.

→ Schalten Sie zum DAB-Betrieb.
→ Stellen Sie eine DAB+ Radiostation ein und warten Sie eine kurze Zeit.
→ Falls Sie kein Signal empfangen, wechseln Sie die Station bzw. überprüfen Sie die Signalstärke (S. 27).

Wie Sie die Uhrzeit manuell einstellen

In Standby:

→ Drücken Sie MENU/MEM/CLK-ADJ 25, im Display erscheint "24hour".
→ Drücken Sie TUNING/SKIP I◀◀, ▶▶ I 33, um das Zeitformat (12 / 24) einzustellen.
→ Drücken Sie MENU/MEM/CLK-ADJ 25, die Stundenanzeige blinkt.
→ Stellen Sie mit TUNING/SKIP I◀◀, ▶▶ I 33 die Stunde ein, bestätigen Sie mit MENU/MEM/CLK-ADJ 25. Die Minuten blinken.
→ Stellen Sie mit TUNING/SKIP I◀◀, ▶▶ I 33 die Minute ein, bestätigen Sie mit MENU/MEM/CLK-ADJ 25.

Hinweis:

Das Gerät wird mit der aktiven Einstellung > Update Alle im Menü > Autom. Update ausgeliefert. Nachdem Sie einen DAB-Sender eingestellt haben, wird somit das Datum und die Uhrzeit automatisch aktualisiert. Ebenso bei UKW (RDS).

Wecker einstellen

Der Timer schaltet das Gerät zur eingestellten Weckzeit ein.

Einschaltzeit einstellen

Der Timer schaltet das Gerät zur eingestellten Uhrzeit mit der gewählten Quelle ein. Der Timer schaltet das Gerät bei Erreichen der Ausschaltzeit aus. Im Display erscheint zur Signalisierung eines aktiven Timers das Timersymbol in Standby.

Wird während der Einstellung länger als 6 Sekunden keine Taste gedrückt, verlässt das Gerät den Modus automatisch. In diesem Fall den Vorgang neu starten.

→ Gerät in STANDBY schalten.
→ Taste TIMER 27 drücken und gedrückt halten, bis „Timer On“ erscheint, um die Weckzeit einzustellen.
→ Die Stunden blinken.
→ Mit TUNING/SKIP I◀◀, ▶▶ I 33 die Weckzeit in Stunden und Minuten einstellen.
→ Taste TIMER 27 drücken, um die Einstellung der Stunde bzw. Minute zu übernehmen.
→ „Timer Off“ erscheint, um die Ausschaltzeit einzustellen. Die Stunden blinken.
→ Mit TUNING/SKIP I◀◀, ▶▶ I 33 die Ausschaltzeit in Stunden und Minuten einstellen.
→ Sie können die Zeitanzeige mit der Option > 12/24 Std. einstellen im Zeit-Menü ändern.
→ Taste TIMER 27 drücken, um jeweils die Einstellung

der Stunde bzw. Minute zu übernehmen.

→ Die Einschaltquelle „Timer Mode“ blinkt.
→ Mit TUNING/SKIP I◀◀, ▶▶ I 33 die gewünschte Quelle einstellen:

→ Taste TIMER 27 zur Bestätigung drücken. Die Lautstärke-Anzeige „Timer Vol“ erscheint im Display.
→ Mit TUNING/SKIP I◀◀, ▶▶ I 33 die gewünschte Einschaltlautstärke einstellen.
→ Timer-Einstellung durch Drücken von TIMER 27 beenden.

Alle Einstellungen werden zur Kontrolle im Display erneut angezeigt.

Weckfunktion ein- und ausschalten

→ Taste TIMER 27 drücken, um den Timer ein- bzw. auszuschalten.

Das Timersymbol wird dementsprechend ein- bzw. ausgeblendet.

Wecker nach Alarm ganz ausschalten

→ Taste POWER 5, 20 drücken, um den Wecker auszuschalten.

Hinweis:

Die Weckfunktion schaltet das Gerät am nächsten Tag zur eingestellten Weckzeit wieder ein.

Wie Sie das Gerät reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor dem Reinigen Netzstecker ziehen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

→ Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Hinweise zur CD

Die CD stets in der Hülle aufbewahren und nur an den Kanten anfassen. Die in Regenbogenfarben schimmernde Oberfläche darf nicht berührt werden und sollte stets sauber sein. Kein Papier oder Klebeband auf die Etikettenseite der Disk kleben. Die CD sollte von praller Sonneneinstrahlung und Wärmequellen wie Heizungen ferngehalten werden. Ebenfalls darf eine CD nicht in einem direkt in der Sonne geparkten Wagen liegen, da die Innentemperatur im Wagen extrem hoch ansteigen kann. Fingerabdrücke und Staub auf der bespielten Seite mit einem sauberen, trockenen Reinigungstuch reinigen.

Es dürfen zum Reinigen von CDs keine Plattenpflegemittel wie Plattenspray,

Reinigungsflüssigkeiten, Antistatikspray oder Lösungsmittel wie Benzin, Verdünnung oder sonstige im Handel erhältliche Chemikalien verwendet werden. Hartnäckige Flecken können eventuell mit einem feuchten Fensterleder beseitigt werden.

→ Wischen Sie vom Mittelpunkt zum Rand der Disc.

Kreisende Bewegungen beim Reinigen verursachen Kratzer. Diese können zu Fehlern bei der Wiedergabe führen.

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabellen. Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit dem Hersteller auf.

Probleme mit dem Gerät

Symptom Mögliche	Ursache/Abhilfe
Gerät lässt sich nicht einschalten.	Das Gerät wird nicht mit Strom versorgt.Schließen Sie das Steckernetzteil richtig an die Netzsteckdose an. Ev. an anderer Steckdose versuchen.
Es ist kein Ton zu hören.	Erhöhen Sie die Lautstärke.Ziehen Sie den Kopfhörer-Stecker aus dem Gerät, wenn Sie über Lautsprecher hören möchten.Ggf. ist die falsche Quelle gewählt worden.

Symptom Mögliche Ursache/Abhilfe
Es ist ein Störrauschen zu hören.	In der Nähe des Geräts sendet ein Mobiltelefon oder ein anderes Gerät störende Radiowellen aus.Entfernen Sie das Mobiltelefon oder das Gerät aus der Umgebung des Geräts.
Es treten andere Bedienungsstörungen, laute Geräusche oder eine gestörte Display-Anzeige auf.	Elektronische Bauteile des Geräts sind gestört.Ziehen Sie den Netzstecker.Lassen Sie das Gerät ca.10 Sekunden von der Stromquelle getrennt. Schließen Sie das Gerät erneut an oder setzen Sie die Batterien ein.
Das Display schaltet sich nicht ein.	Gerät ausschalten.Steckernetzteil ziehen, warten, wieder einstecken, Gerät einschalten.

Probleme mit dem CD-Player

Symptom Mögliche	Ursache/Abhilfe
Die CD wird nicht wiedergegeben oder springt bei der Wiedergabe weiter.	Das Gerät befindet sich nicht im CD-Modus.Falsche CD eingelegt.
	Das CD-Fach ist nicht geschlossen.Schließen Sie das CD-Fach.
	Die CD ist falsch eingelegt.Legen Sie die CD mit der beschrifteten Seite nach oben ein. Die CD muss gut zentriert im CD-Fach liegen.
	Die CD ist verschmutzt oder defekt.Reinigen Sie die CD, verwenden Sie eine andere CD.
	Im CD-Fach hat sich Feuchtigkeit niedergeschlagen.Entnehmen Sie die CD und lassen Sie das CD-Fach ca. 1 Stunde zum trocknen offen stehen.
	Die Spielzeit der CD beträgt mehr als 74 Minuten.

Symptom Mögliche Ursache/Abhilfe
Der Ton setzt aus.	Die Lautstärke ist zu hoch eingestellt.Drehen Sie die Lautstärke herunter.
	Die CD ist beschädigt oder verschmutzt.Reinigen Sie die CD oder ersetzen Sie sie.
	Das Gerät ist Vibrationen ausgesetzt.Stellen Sie das Gerät an einem vibrationsarmen Ort auf.

Probleme mit USB-Medien

Symptom Mögliche Ursache/Abhilfe
Keine USB-Wiedergabe möglich.	Das Gerät befindet sich nicht im USB-Modus.Mit FUNCTION zur Quelle schalten,Medium verbinden,
	Medium nicht eingesetzt oder leer. Medium korrekt einsetzten bzw. mit Musikdaten bespielen.

Probleme mit dem Radio

Symptom Mögliche Ursache/Abhilfe
Es wird kein Radiosender empfangen.	Das Gerät befindet sich nicht im Radio-Modus.Taste FUNCTION ggf. wiederholt drücken.
Es wird kein DAB-Signal empfangen.	Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die Antenne neu aus.Führen Sie einen Suchlauf durch.
Der Ton ist schwach oder von schlechter Qualität.	Andere Geräte, z. B. Fernseher stören den Empfang.Stellen Sie das Gerät weiter entfernt von diesen Geräten auf.
	Die Antenne ist nicht ausgezogen oder ausgerichtet.Ziehen Sie die Antenne aus.Drehen Sie die Antenne oder das Gerät, um den Empfang zu verbessern.

Probleme mit Fernbedienung

Symptom Mögliche Ursache/Abhilfe
Die Fernbedienung funktioniert nicht.	Batterien falsch eingelegt oder schwach.Überprüfen Sie die Polarität, wechseln Sie die Batterien.IR-Verbindung unterbrochen.Entfernen Sie Objekte, die sich zwischen Fernbedienung und Gerät befinden.Abstand zu groß.Max. Entfernung zum Gerät: ca. 6 Meter

Technische Daten

Abmessungen Gerät (Breite x Höhe x Tiefe)	330 x 125 x 200 mm
Gewicht: ca. 7,0 kg
Spannungsversorgung:	100 – 240 V Wechselstrom, 50/60 Hz, 0,15 A
Netzteil:	14 V [REDACTED]1,7 A
Ausgangsleistung: 2 x 5 W RMS
Umgebungsbedingungen:	+5 °C bis +35 °C5 % bis 90 % relative Luftfeuchte (nicht kondensierend)
Radio:Empfangsfrequenzen:	UKW 87,5–108 MHzDAB 174–240 MHz
Antenne:	DAB/UKW-Teleskopantenne

Batterie Fernbedienung CR 2025
KopfhörerAnschlussbuchse:	3,5 mm Klinke stereo
AUX IN-Anschluss Cinch, stereo
USB Version 2.0, 5 V
MP3-Wiedergabe:	99 Alben, 999 Titel

Technische Änderungen und Irrtümer vorbehalten. Die Abmessungen sind ungefähre Werte.

Richtlinien und Normen

Hiermit erklärt DGC GmbH, dass der Funkanlagentyp Dual DAB 410 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://dgc-electronics.de/files/DOC/

CE

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung. Vor der Entsorgung des Gerätes sollten die Batterien entfernt werden.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.
