BEDIENUNGSANLEITUNG TI850X Kenny

KENNY

Bruksanvisningar

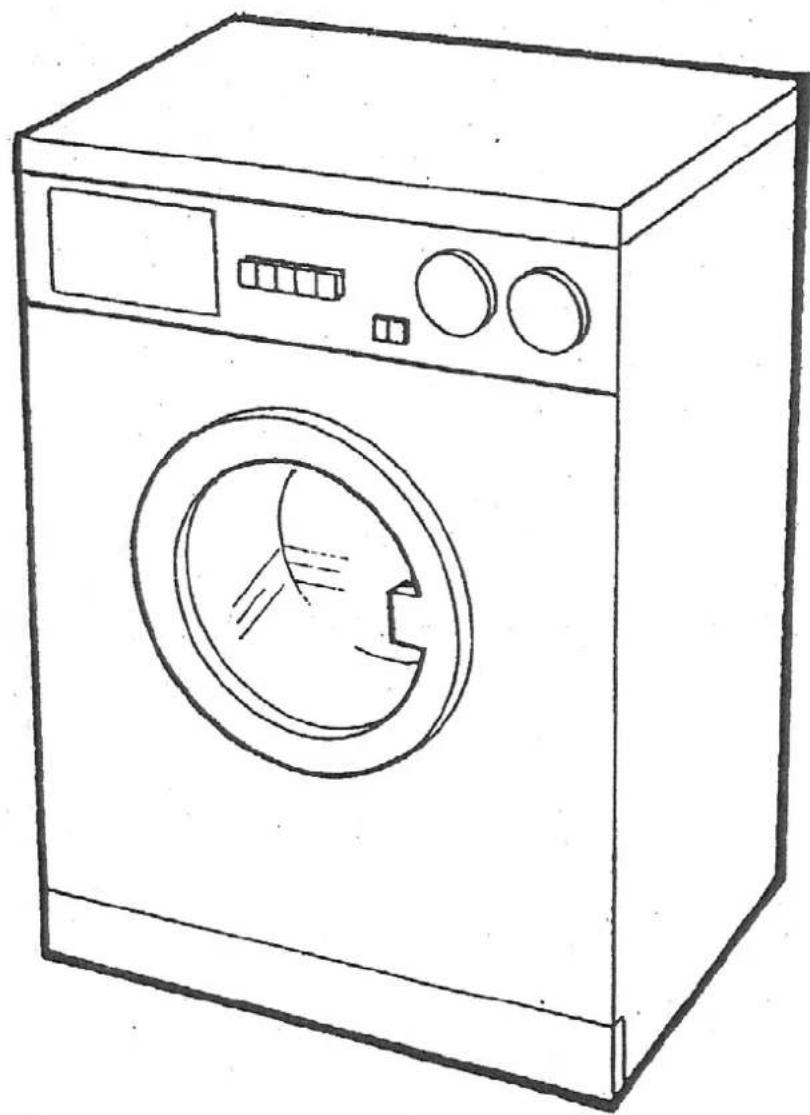

Line drawing of a front-loading washing machine with a circular vent and side control panel (no text or symbols)

Installationsanvisningar

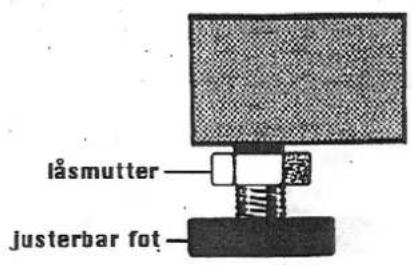

läsmutter justerbar fot

Placering

När tvättmaskinen har placerats på önskat ställe, ställ då maskinen i våg med hjälp av de justerbara fötterna. Lås därefter fast fötterna med låsmuttern. Om maskinen inte ställs i våg kan vibrationer, förflyttningar samt oljud och direkt maskinella fel uppkomma. Placera inte maskinen på lösa mattor. Maskinen bör stå på ett solitt underlag.

Illustration of a hand holding a tool and a pipe, with no visible text or symbols

Uattenanslutning

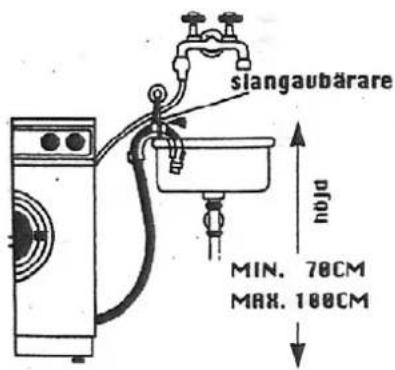

Maskinen skall anslutas till kallvatten med medföljande slang. Vi rekommenderar dock att behörig personal installerar vatten samt el. Avloppsslangen skall installeras minimum 70 cm ovanför golvet, dock max 1 m ovanför golvet. Använd slangböjen vid avrinning i badkar eller handfat. Se till att slangen ej ligger klämd eller i veck.

slangaubärare MIN. 70CM MAX. 180CM

Elanslutning

Växelström 220 - 230 V. Säkring 10 A. Uttaget skall vara jordat. Om maskinen skall anslutas i badrum krävs fast installation eller eluttag med jordfelsbrytare. Vi rekommenderar att behörig personal installerar vatten samt el.

OBS! Maskinen är radioavstörd

Rengöring och underhåll

Simple line drawing of a hand holding a tool near a curved object with directional arrows (no text or symbols)

Illustration of a hand holding a curved object with an arrow indicating rotation (no text or symbols)

Line drawing of a hand gripping a mechanical component with wires (no text or symbols)

Illustration of a hand holding a tool interacting with a device (no text or symbols visible)

Denna tvättmaskin kräver inget speciellt underhåll. Vi rekommenderar att man efter varje tvätt lämnar dörren öppen så att luft kan cirkulera in i maskinen. Maskinen bör inte rengöras utvändigt med frätande tvättmedel eller andra frätande rengöringsmedel då detta kan missfärga lacken på maskinen.

Att ta bort rengöringsfiltret

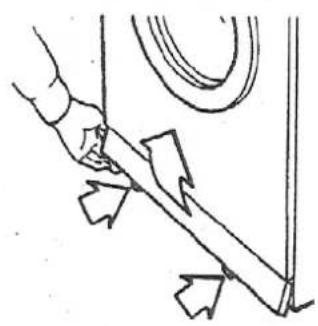

Ta bort plastsockeln på maskinens framsida genom att trycka och lyfta framåt på de två flikarna (se bilden). Lägg en trasa under maskinens framkant, då det kan finnas restvatten kvar i silen. Vrid handtaget på silen motsols och dra ut filtret. Rengör därefter filtret. WARNING: Var noggrann vid återplacering av filtret, då en felaktig återplacering leder till vattenläckage.

TEKNISKA DATA

Bredd	595 mm
Djup	530 mm
Höjd	850 mm
Kapacitet	3,2 kg
Säkring	10 A trög
Minimivattentryck	5 N/kubikcentimeter
Maximivattentryck	100 N/kubikcentimeter

Kontrollera följande innan du ringer teknisk rådgivning:

• att ström går fram till maskinen.
• att frontluckan är ordentligt stängd.
• att vatten kommer fram till maskinen.
• att maskinens rengöringsfilter är rensat.

Vid behov av service, kontakta alltid Kenny Service AB för information om närmasta auktoriserade serviceverkstad.

Kenny Service AB	Tel: [phone]
Sprängarvägen 6	(tel.tid må-fr 08.00 - 12.00)
132 38 SALTSJÖ-BOO	Fax: [phone]

OBS! Kontrollera maskinens modelltyp innan du ringer för service.

Förberedelser för start av maskinen

Technical diagram of a mechanical component with labeled parts 1 and 2

Simple line drawing of a curved object with an arrow pointing to it, surrounded by parallel lines (no text or symbols)

Tvättmedelsfacket

Tvättmedelsfacket är indelat i tre avdelningar:

1) förtvätt
2) huvudtvätt
3) mjukmedel

Frontlucka

Under tvättcyklarna låser en barnsäkerhetsanordning maskinen. Den går då inte att öppna förrän ON-OFF knappen varit avstängd ca två minuter.

WARNING!

Vrid inte på några knappar om inte maskinens strömbrytare är i OFF-läge. Vrid alltid samtliga knappar medsols.

Kontrollpanel

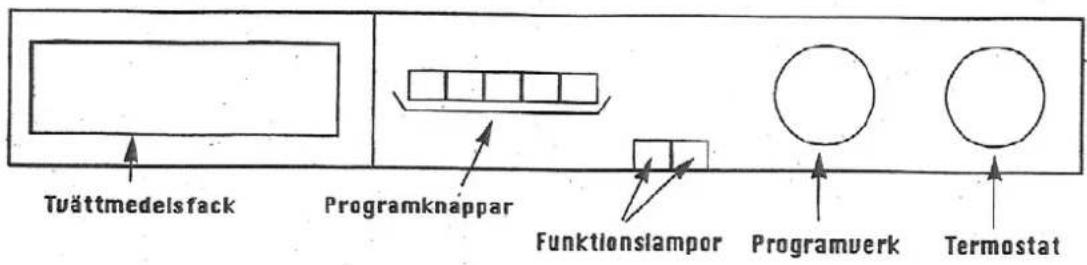

Tvättmedelsfack Programknappar Funktionslampor Programverk Termostat

Eftersom denna bruksanvisning gäller flera modeller kan avvikelser från just er maskin förekomma.

På/ÂU.

Genom att trycka på denna knapp startar det inställda tvättprogrammet.

Strömindikation.

När denna lyser indikeras att ström är påkopplad till maskinen.

"Halu" knapp

När denna knapp är intryckt förbrukas mindre vatten och el under tvätt- och sköljcyklarna. Använd då mindre tvättmedel och tvätta max 2 kg.

Energisparprogram

Genom att trycka in energiknappen stannar temperaturen vid 60 grader. Detta program kan med fördel användas i kombination med tvättmedel som tvättar vit- och kulörtvätt vid 60 grader.

Kalltvätt

Denna knapp bör tryckas in då ömtåliga eller endast lätt smutsade plagg skall tvättas. När denna knapp är intryckt kopplas ej värmen in.

Centrifugstopp

Genom att trycka in knappen centrifugstopp stänger man av centrifugen i alla program. Bör göras vid tvätt av ömtåliga plagg.

Kontrollpanel

700 1200

Centrifugvalsknappar

Genom att trycka ner dessa knappar kommer maskinen att slutcentrifugera med sin maximala fart. Detta gäller maskinerna med centrifug över 500 varv.

1200

Indikeringslampa

När denna lyser indikeras att maximal slutcentrifugering har valts.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

Programvalsured

Används för val av tvättprogram. Vrids medsols till önskat program.

VARNING: vrid inte programvalsvred när strömmen är påkopplad. Stäng först av maskinen med av/på knappen. Vrid aldrig vredet motsols.

Diagram of a circular mechanical or optical component with labeled points and directional arrows indicating orientation.

Temperaturured

Vrids medsols till önskad temperatur.

Anti-skrynkelprogram

I program för ylle- samt ömtåliga plagg kommer maskinen att stanna efter sista sköljningen utan att pumpa ut det sista vattnet. För att pumpa ut vattnet - stäng av maskinen och vrid programvredet till tömning (precis före centrifugering). Om centrifugering ej önskas, stäng av innan centrifugering påbörjas.

Simple line drawing of a sphere with internal vertical lines and directional arrows, no text or symbols present.

Knapp för lucköppning

På maskiner som är utrustade med denna knapp kan luckan enkelt öppnas genom att vrida knappen till vänster eller höger.

WARNING!

Skulle maskinen ha stätt still en längre period med dörren stängd, är det möjligt att man får vrida på knappen och dra i luckan samtidigt.

Bomulls-och linneprogram

Program18 15		Beskriuning	Material	Tvätt-medels-dosering	Temperatur-inställning	Beskriuning tvättprogram
	1	Extra långt tvätprogram	För mycket hårt smutsad tvätt i tåliga material (bomull, linne)	1-2-(3)	95°	Varm förtvätt. Tvätt 95 C. Sköljning. Mellanliggande och slutlig centrifugering.
	2	Hårt smutsad tvätt	För hårt smutsad tvätt i tåliga material (skjortor, bordsdukar etc)	2-(3)	95°	Tvätt 95°C. Sköljning. Mellanliggande och slutlig centrifugering.
	3	Normalt smutsad tvätt	För normalt smutsad tvätt i tåliga material (skjortor, tröjor, byxor etc)	2-(3)	60°	Tvätt 60°C. Sköljning. Mellanliggande och slutlig centrifugering.
		Lätt smutsad tvätt	För lätt smutsad kul-örtvätt i tåliga mate-rial (skjortor, tröjor, byxor etc)	2-(3)	50°	Tvätt 50°C. Sköljning. Mellanliggande och slutlig centrifugering.
	4	Lätt smutsad tvätt	För lätt smutsad tvätt i ömtåliga material	2-(3)	40°	Tvätt 40°C. Sköljning. Mellanliggande och slutlig centrifugering.
		Snabbprogram	För att avlägsna damm och lättare smuts från t.ex. (barnkläder, gardiner etc)	2-(3)		Kall och snabb tvätt. Sköljning. Mellanliggande och slutlig centrifugering.
	5	Sköljning	Sköljning av tåliga material	(3)		Sköljning. Mellanliggande och slutlig centrifugering.
	6	Mjukmedel	Gör textilerna mjukare	3		Sista sköljningen. Slutlig centrifugering.
	7	Centrifugering				Slutlig centrifugering.

Syntetiska och blandmaterial

Program		Typ au tvätt	Material	Tuätt-medels-dosering	Temperatur-inställning	Beskriuning tuättprogram
10	8	Hårt smutsad tvätt	För hårt smutsade ömtåliga material som behöver förtvättas	1-2-(3)	60°	Tvätt 60°C. Sköljning. Stannar med vattenfylld trumma.
11	9	Normalt smutsad tvätt	För normalt smutsad tvätt i ömtåliga eller syntetiska material	2-(3)	60°	Tvätt 60°C. Sköljning. Stannar med vattenfylld trumma.
12		Normalt smutsad tvätt	För normalt smutsad tvätt i ömtåliga eller syntetiska material	2-(3)	50°	Tvätt 50°C. Sköljning. Stannar med vattenfylld trumma.
13	10	Lätt smutsad tvätt	För lätt smutsad tvätt i ömtåliga eller syntetiska material	2-(3)	40°	Tvätt 40°C. Sköljning. Stannar med vattenfylld trumma.
14	11	Ylle	För ömtåliga ylle-plagg som måste tvättas varmt	2-(3)	30°	Tvätt 30°C. Sköljning. Stannar med vattenfylld trumma.
15	12	Sköljning	Sköljning av ömtåliga eller syntetiska material	(3)		Sköljning. Stannar med vattenfylld trumma.
16	13	Mjukmedel	Gör textilierna mjukare	3		Sista sköljningen. Stannar med vattenfylld trumma.
17	14	Tömning	För att tömma maskinen på vatten utan centrifugering			Maskinen tömmer ut vatten utan centrifugering.
18	15	Lätt centrifugering				Lätt centrifugering.

Bomulls-och linneprogram

Program	Typ au tvätt	Material	Tvätt-medels-dosering	Temperatur-inställning	Beskriuning tuättprogram
1	Extra långt tvättprogram	För hårt smutsad tvätt i tåliga material (bomull, linne, struktur)	1-2-(3)	95°	Förtvätt 40°C. Tvätt 90°C. Sköljning. Mellanliggande och slutlig centrifugering.
2	Hårt smutsad tvätt	För hårt smutsad tvätt i tåliga material (lakan etc)	2-(3)	95°	Tvätt 95°C. Sköljning. Mellanliggande och slutlig centrifugering.
3	Normalt smutsad tvätt	För normalt smutsad tvätt i tåliga material (skjortor, byxor etc)	2-(3)	60°	Tvätt 60°C. Sköljning. Mellanliggande och slutlig centrifugering.
4	Lätt smutsad tvätt	För lätt smutsad kulörtvätt i tåliga material (skjortor, tröjor etc)	2-(3)	40°	Tvätt 40°C. Sköljning. Mellanliggande och slutlig centrifugering.
5	Sköljning	För sköljning av tvätt i tåliga material	(3)		Sköljning. Mellanliggande och slutlig centrifugering.
6	Mjukmedel	Gör textilierna mjukare	3		Sista sköljningen. Slutlig centrifugering.
7	Centrifugering				Slutlig centrifugering.

Syntetiska och blandmaterial

Program	Typ au tvätt	Material	Tvätt-medels-dosering	Temperatur-inställning	Beskriuning tvättprogram
8	Normalt smutsad tvätt	För normalt smutsade syntetiska eller ömtåliga material	2-(3)	60°	Tvätt 60°C. Sköljning. Stannar med vattenfylld trumma.
9	Normalt smutsad tvätt	För normalt smutsad tvätt i syntetiska eller ömtåliga material som måste tvättas i varmt vatten	2-(3)	40°	Tvätt 40°C. Sköljning. Stannar med vattenfylld trumma.
10	Sköljning	För sköljning av ömtåliga eller syntetiska material	(3)		Sköljning. Stannar med vattenfylld trumma.
11	Mjukmedel	Gör textilierna mjukare	3		Sista sköljningen. Stannar med vattenfylld trumma.
12	Lätt centrifugering				Lätt centrifugering.
13	Tömning	För att tömma maskinen på vatten utan centrifugering			Maskinen tömmer ut vattnet med centrifugering på mycket lågt varvtal.

Technical line drawing of a washing machine with circular components and directional arrows indicating motion (no text or symbols)

8500X

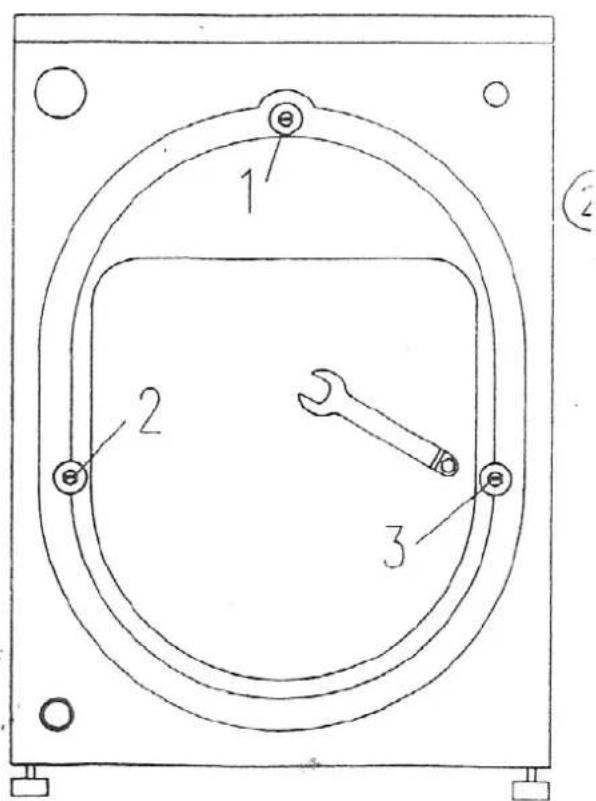

Lossa transportsäkringarna (tre bultar) med en särkild skiftnyckel som finns med i maskinen.

4500X

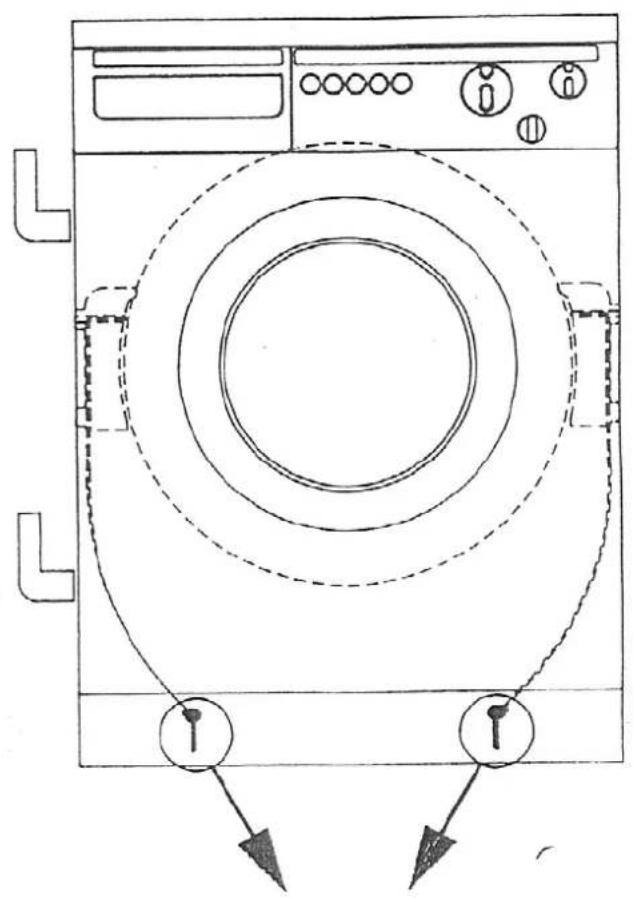

Drag i de två snörena för att lossa de båda "transportkuddarna" som sitter mellan yttertrumman och maskinens insida.

1 2 3
