BEDIENUNGSANLEITUNG TX-101 TECHNAXX

Technaxx® \* Gebrauchsanleitung

Nostalgie Bluetooth Plattendigitalisierer TX-101

Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass sich dieses Gerät, zu dem diese Bedienungsanleitung gehört, in Übereinstimmung mit den grundlegenden Anforderungen der Normen gemäß Richtlinie RED 2014/53/EU. Hier finden

Sie die Konformitätserklärung: www.technaxx.de/ (in der unteren Leiste unter "Konformitätserklärung"). Vor dem ersten Gebrauch lesen Sie die Gebrauchsanleitung sorgfältig durch. Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute aus dem deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen).

Kostenfreie E-Mail: [e-mail]

Die Gebrauchsanleitung für zukünftige Bezugnahme oder eine Produktweitergabe sorgfältig aufbewahren. Verfahren Sie ebenso mit dem Originalzubehör dieses Produktes. Im Garantiefall wenden Sie sich bitte an den Händler oder das Ladengeschäft, wo Sie dieses Produkt gekauft haben. Garantie 2 Jahre

Vor dem Gebrauch

• Wählen Sie den Standort Ihres Geräts sorgsam aus. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus, und platzieren Sie es nicht in der Nähe von Wärmequellen. Vermeiden Sie Standorte, an denen das Gerät Schwingungen sowie übermäßigem Staub, Hitze, Kälte und Feuchtigkeit ausgesetzt ist.
• Stellen Sie das Gerät nicht auf eine unebene Fläche, da es nur für eine Verwendung in horizontaler Position konzipiert wurde.
• Wurde das Gerät direkt Kälte oder Wärme ausgesetzt, kann Feuchtigkeit im Gerät kondensieren und es beschädigen. Wenn Sie das Gerät zum ersten Mal installieren, oder wenn Sie es von einem kalten Ort an einen warmen Ort bringen, warten Sie 30 Minuten, bevor Sie das Gerät in Betrieb nehmen.
• Die Lüftungslöcher dürfen nicht verdeckt sein. Vergewissern Sie sich, dass ausreichend Platz über und neben dem Verstärker/Receiver gegeben ist. Stellen Sie weder einen CD-Player noch andere Geräte auf das Gerät.
• Öffnen Sie nicht das Gehäuse. Dies könnte Schäden am Schaltkreis oder einen Stromschlag verursachen.
• Wenn Sie das Gerät längere Zeit nicht benutzen, trennen Sie es von der Stromquelle. Um den Stecker von der Steckdose zu trennen, niemals am Kabel ziehen.
• Um Feuer oder einen Stromschlag zu vermeiden, trennen Sie das Gerät vor dem Reinigen von der Stromquelle. Seien Sie vorsichtig, während Sie die Kunststoffteile reinigen und abwischen. Das Gerät nicht mit chemischen Reinigungsmitteln reinigen, da diese die Oberfläche beschädigen könnten.

• Digitalisieren von LPs auf USB oder SD-Karte bis 32GB
  ● Musikwiedergabe & Aufnahme via Bluetooth 2.0
  ● Wiedergabe von MP3/WMA-Musikdaten von USB oder SD-Karte bis 32GB
• Kein Computer/Notebook erforderlich
• Cinch-Ausgänge (RCA) zum Anschluss an HiFi-Systeme
• Plattenspieler: automatischer Stopp, 3 Geschwindigkeiten: 33, 45, 78 U/Min.
  ● Eingebaute Stereo-Lautsprecher
• Transportabler Koffer im Nostalgie-Design
  ● Funktionale und einfache Bedienung

Technische Daten

Bluetooth V2.0	/ Profil A2DP & HFP / Reichweite ~10m offene Bereiche
Modus LP, USB, SD-Karte, AUX-IN, Bluetooth
Lautsprecher	2x 1W stereo (∅= 7cm), SNR ≤ 80dB, Impedanz 4Ω
Frequenzbereich Lautsprecher 80Hz-15kHz
Aufnahme MP3-Musikdaten auf USB oder SD-Karte bis 32GB
Musikwiedergabe	MP3-, WMA-Musikdateien von USB & SD-Karte bis zu 32GB
Mechanik	RiemenantriebHalbautomatischer TonarmKeramischer Tonabnehmer mit Saphirabtastnadel
Netzteil	Eingang AC 100~240V/0.3A/50~60HzAusgang DC 5V/1A
Verbindungen	3,5mm AUX-IN & 3,5mm Kopfhöreranschluss2x Cinch-Ausgänge (RCA) zum Anschluss an HiFi-SystemeUSB-Anschluss & SD-Kartenfach (bis 32GB)
Eingang-Gerät DC 5V / 1A
Farben	Schwarz – Lederoptik oder Braun - Holzoptik
Gewicht / Maße 2,6	3kg / (L) 35,0 x (B) 25,0 x (H) 11,0cm
Verpackungsinhalt	Nostalgie Bluetooth Plattendigitalisierer TX-101, Adapter für Single-Schallplatten mit 45 U/min, USB Netzteil, USB Ladekabel, Gebrauchsanleitung

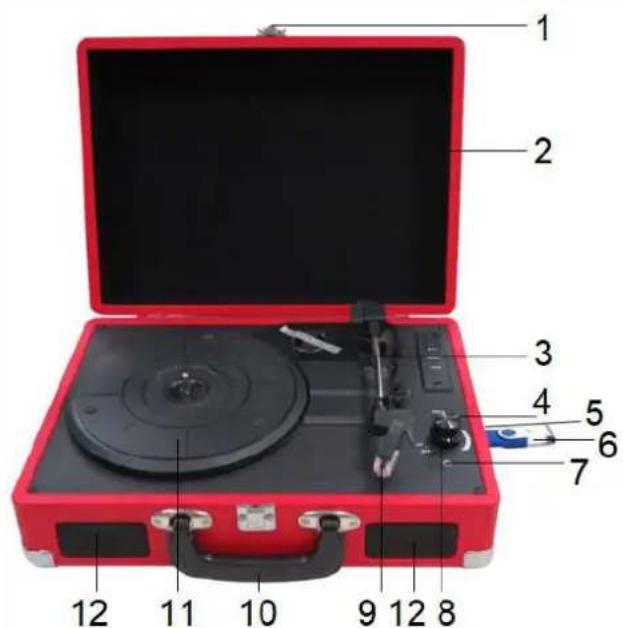

Produktübersicht

Achtung: Produktfarbe kann von der Abbildungen unten abweichen.

Produktansicht

1 2 3 4 5 6 7 8 9 10 11 12

MODE/REC 13 14 I/DEL 15 16 Encoding system

17 18 19 20

1 Sperrriegel 7 Kopfhöreranschluss
2 Abdeckhaube 8 Stromanzeige
3 Tonarm 9 Tonkopf
4 Lautstärkeregelung 10 Tragegriff
5 SD Kartenfach 11 Plattenteller
6 US$B-Anschluss 12	Lautsprecher

13	USB/Bluetooth/REC	17	AUX–IN Anschluss
14	Nächster Titel	18	RCA-R Kanalausgang
15	Pause/Wiedergabe/Löschen	19	RCA-L Kanalausgang
16	Vorheriger Titel	20	DC-Anschluss

Inbetriebnahme

Lesen Sie das Handbuch sorgfältig durch. Stecken Sie das USB-Netzteil des Gerätes in eine Steckdose mit AC 220–240V Wechselstrom. Denken Sie daran: "Nicht angeschlossene Geräte funktionieren immer fehlerhaft!"

Verstärkeranschluss (falls erforderlich)

• Anstatt Musik über die eingebauten Lautsprecher des Plattenspielers zu hören, können Sie diesen auch mit Ihrer bestehenden HiFi-Anlage verbinden.
• Verbinden Sie die Audio-Stecker mithilfe eines Cinch (RCA)-Kabels (*nicht im Lieferumfang enthalten) an den Line-Eingang Ihres Mixers oder Verstärkers.

Roter Stecker in R-Kanal-Eingang Weißer Stecker in L-Kanal-Eingang.

Phono-Modus

WICHTIG! Bei Verwendung des Plattenspielers:

• Vergewissern Sie sich, den Nadel-Schutz zu entfernen, wie auf der Abbildung links dargestellt. (Er sollte leicht vom Tonabnehmer abgleiten.)
• Achten Sie darauf, die Tonarmverriegelung vor Gebrauch zu entriegeln und nach Gebrauch wieder zu sichern.

1	Tonkopf	2	Nadelschutz

Wiedergabe im Phono-Modus (Vinyl)

1. Öffnen Sie die Schutzabdeckung. Drehen Sie den Lautstärkeregler (4), um das Gerät einzuschalten. # 2. Stellen Sie den Geschwindigkeitsschalter auf die entsprechende Position ein: 33, 45 oder 78, abhängig von der entsprechenden Schallplatte. # 3. Stellen Sie die automatische Stopp-Steuerung auf ON (EIN), wenn der Plattenspieler sich nicht mehr drehen soll, nachdem er das Ende der Schallplatte erreicht hat. Ist der Schalter auf OFF (AUS) gestellt, dreht sich der Plattenspieler am Ende der Schallplatte weiter. # 4. Legen Sie die Schallplatte auf den Plattenspieler (verwenden Sie den Adapter für 45 U/min, falls erforderlich). # 5. Entfernen Sie den Nadelschutz. Bewegen Sie den Hubhebel nach hinten, um den Tonarm aus dessen Halterung zu heben, und setzen Sie dann langsam den Tonarm auf der Schallplatte ab, wie auf der Abbildung oben rechts dargestellt. Der Plattenspieler fängt an sich zu drehen. # 6. Bewegen Sie den Hubhebel nach vorne, der Tonarm wird sanft auf der Schallplatte aufsetzen, und die Wiedergabe beginnt. # 7. Um die Wiedergabe zu stoppen, bewegen Sie den Hubhebel nach hinten, um den Tonarm anzuheben. Der Plattenspieler wird sich weiterhin drehen, aber die Schallplatte hört auf zu spielen. Um die Wiedergabe fortzusetzen, bewegen Sie den Hubhebel nach vorne. # 8. Um einen anderen Titel auf der Schallplatte zu spielen, bewegen Sie den Hubhebel nach hinten, setzen Sie den angehobenen Tonarm auf den Anfang des Titels und bewegen Sie den Hubhebel nach vorne, um den Tonarm zu senken und die Wiedergabe zu starten. # 9. Um die Lautstärke einzustellen, drehen Sie den Lautstärkeregler nach rechts oder links. # 10. Am Ende der Schallplatte den Hubhebel nach hinten bewegen, um den Tonarm zu heben und ihn in Richtung der Halterung zu führen und dann den Hubhebel nach vorne bewegen, um den Arm auf der Halterung abzusetzen. # 11. Alternativ heben Sie den Tonarm von der Schallplatte ab und führen Sie ihn manuell zur Halterung zurück. # 12. Haben Sie die Schallplattenwiedergabe abgeschlossen, lassen Sie den Sperrriegel einrasten, um den Tonarm vor unbeabsichtigter Bewegung zu schützen. Drehen Sie den Lautstärkeregler, um das Gerät auszuschalten. Trennen Sie es von der Stromversorgung, wenn Sie es für eine Weile nicht verwenden. HINWEIS: Sollte Ihre Schallplatte stoppen, bevor der letzte Titel beendet ist, stellen Sie die automatische Stopp-Steuerung auf OFF (AUS). Ihre Schallplatte wird jetzt bis zum Ende spielen, aber Sie müssen danach die Schallplattendrehung manuell anhalten.

(Legen Sie den Tonarm auf die Halterung und, falls der Plattenspieler sich noch dreht, schalten Sie ihn aus, indem Sie den Lautstärkeregler drücken. Setzen Sie dann die automatische Stopp-Steuerung wieder auf ON (EIN).)

Aufnahme im Phono-Modus (Vinyl)

Zuerst das Speichermedium einlegen (USB-Stick oder SD-Karte). Wenn der Plattenspieler läuft, drücken Sie die REC (Aufnahme)-Taste auf der oberen Steuereinheit des Gerätes (zw. Schritt 4 und 5 der "Schallplattenwiedergabe") 1-2 Sekunden lang drücken. Jetzt beginnt die Aufnahme, und die REC LED (Aufnahme-Anzeige) blinkt. Um die Aufnahme zu stoppen, drücken Sie kurz die Pause/Wiedergabe/Löschen Taste kurz oder führen Sie den Tonarm wieder auf die Ausgangsposition

Löschen einer aufgenommenen Musikdatei

Nachdem Sie die Aufnahme beendet haben, drücken Sie auf USB/BT/REC für die Wiedergabe. Wenn Sie nun die Aufnahme löschen möchten, drücken Sie die Pause/Wiedergabe/Löschen Taste. Die Datei wird gelöscht. HINWEIS:

• Wenn Sie sowohl den USB-Stick als auch die SD-Karte einsetzen, wird die aufgenommene Datei auf dem später eingelegten Medium gespeichert.
  ● Die aufgenommene Datei hat ein MP3-Format mit 128Kbps.

Nadelaustausch

Entfernen der Nadel aus dem Tonkopf:	Einsetzen der Nadel:1. Führungsstifte (innen)
Legen Sie einen Schraubenzieher an die Spitze des Nadelkopfes und drücken Sie nach unten in die auf Zeichnung "A" dargestellte Richtung. Entfernen Sie den Nadelkopf, indem Sie ihn nach vorne ziehen und nach unten drücken.	Halten Sie die Spitze des Nadelkopfs fest und fügen Sie ihn ein, indem Sie auf den mit "B" bezeichneten Punkt drücken. Schieben Sie den Nadelkopf nach oben in die mit "C" bezeichnete Richtung, bis die Nadel in der Spitzenposition einrastet.

Wiedergabe von Bluetooth kompatiblen Smartphones

Achtung: Heben Sie den Tonarm an und legen Sie ihn auf der Halterung ab!
1. Öffnen Sie die Schutzabdeckung und schalten Sie den Lautstärkeregler ein.
2. Die USB/BT/REC-Taste drücken zum Umschalten zw. USB- und BT-Modus
3. Bluetooth auf Ihrem Smartphone aktivieren. Nach "Technaxx TX-101" suchen, um eine Verbindung herzustellen.
4. Bei erfolgreicher Verbindung hören Sie ein Bestätigungssignal.
5. Die Taste Nächster (15), Vorheriger (17) oder Wiedergabe/Pause (16) wählen, um Ihre Wiedergabeliste abzuspielen.

Hinweis: Wenn Sie das Gerät einschalten und den "Bluetooth-Modus" wieder aktivieren, wird das zuletzt angeschlossene Smartphone automatisch verbunden!

AUX-IN-Modus

→ Die Schutzabdeckung öffnen und den Lautstärkeregler einschalten.
→→ Schließen Sie das externe Audiogerät über ein 3,5 mm breites Kabel (wie CD-Player, Smartphone, etc.) an die AUX-IN-Buchse auf der Rückseite des Gerätes an.
→→→ Das Audiosignal des externen Audiogeräts wird nun über die Lautsprecher wiedergegeben.

USB-Port und SD-Kartenfach

1. Öffnen Sie die Schutzabdeckung und schalten Sie den Lautstärkeregler ein.
2. Stecken Sie einen USB-Stick in den USB-Port und stellen Sie sicher, dass er vollständig eingelegt ist. Alternativ können Sie eine SD-Karte einlegen und darauf achten, dass sie ohne Biegen gerade feststeckt. WICHTIG: Wenn Sie den USB-Stick seitenverkehrt verbinden, könnten das Audiosystem oder das Speichermedium (USB-Laufwerk, SD-Karte) beschädigt werden. Überprüfen Sie vor dem Anschluss, ob die Richtung korrekt ist.
3. Wählen Sie den USB-Modus. (Sind sowohl ein USB-Stick als auch eine Speicherkarte eingelegt, entfernen Sie eines der Speichermedien!) Die Anlage wird nach der Modus-Auswahl automatisch das Speichermedium ablesen. # 4. Die Anlage startet dann automatisch die Audiowiedergabe vom Speichermedium (USB-Stick oder SD-Karte).
4. Das Gerät unterstützt MP3- und WMA-Formate. Während der Wiedergabe

die PLAY (Wiedergabe)/PAUSE-Taste einmal drücken, um die Wiedergabe anzuhalten, und erneut, um fortzufahren.

1. Drücken Sie Vorheriger (17) einmal, um den vorherigen Titel abzuspielen. Kontinuierlich gedrückt halten, um die Auswahl rückwärts zu beschleunigen. Drücken Sie Nächster (15) einmal, um den nächsten Titel abzuspielen. Kontinuierlich gedrückt halten, um die Auswahl vorwärts zu beschleunigen.

Wiedergabesteuerung

WIEDERGABE/PAUSE (16): Drücken Sie diese Taste einmal, um die Wiedergabe zu beenden, drücken Sie sie erneut, um fortzufahren.

NÄCHSTER (15): Drücken Sie diese Taste einmal, um den nächsten Titel abzuspielen, und halten Sie diese Taste für den Schnellvorlauf durch den Titel gedrückt.

VORHERIGER (17): Drücken Sie diese Taste einmal, um den vorherigen Titel abzuspielen, und halten Sie diese Taste für den Schnellrücklauf durch den Titel gedrückt.

USB/BT/REC (14): Drücken Sie diese Taste, um zwischen USB/SD- und Bluetooth-Modus zu wechseln.

Wichtige Hinweise:

- Das System kann Dateien im MP3-/WMA-Format nur über den USB-Port oder das SD-Kartenfach erkennen und lesen. • Sie können einen MP3-Player über die USB-Buchse an die Anlage anschließen. Allerdings ist bei einigen MP3-Playern die Wiedergabe über die USB-Buchse nicht möglich. Dies ist auf Abweichungen im MP3-Kodierungsformat zurückzuführen. Es handelt sich nicht um eine Fehlfunktion des Systems. • Es gibt zahlreiche USB- und SD-Gerätehersteller, und ihre Produkte variieren bzgl. der Auflösung und des Formats. Wir können daher nicht garantieren, dass dieses Gerät alle USB- und SD-Speicher jeder Marke unterstützt. • Dieses System unterstützt USB/SD-Karten bis zu 32GB. • MP3-/WMA Spurformatanforderungen: MP3-Bitrate: 32Kbps\~256Kbps; WMA-Bitrate: 32Kbps\~320Kbps.

Entfernen des USB-Stick oder der SD-Karte

• Um den USB-Stick zu entfernen, ziehen Sie ihn aus dem USB-Anschluss.
• Um eine Speicherkarte zu entfernen, ziehen Sie sie aus dem SD-Kartenfach.

FAQ – Häufig gestellte Fragen

Probleme mit dem Klang

• Den Lautstärkeregler im Uhrzeigersinn drehen zur Lautstärkenerhöhung.
• Vergewissern Sie sich, dass das Netzkabel des Geräts an eine geeignete Steckdose angeschlossen ist und dass die Steckdose eingeschaltet ist.
• Beim Abspielen von Schallplatten ist darauf zu achten, dass Sie die richtige Geschwindigkeit gewählt haben (33, 45 oder 78 U/min).
• Wenn Sie Musik von einem USB-Stick oder einer SD-Karte abspielen, stellen Sie sicher, dass das Speichermedium ordnungsgemäß in den USB-Port bzw. in das SD-Kartenfach eingelegt ist.

Elektrische Sicherheit und Kabelhandhabung

• Bevor Sie dieses Gerät installieren, stellen Sie sicher, dass Ihre Ausgangsspannung der Spannung entspricht, die auf dem Typenschild des Gerätes angegeben ist.
• Um den Kontakt mit Hochspannungskomponenten im Inneren zu vermeiden, versuchen Sie nicht, das Gerät zu öffnen.
• Beim Anschließen des Gerätes den Stecker richtig ausrichten und vollständig einstecken, um einen Stromschlag zu vermeiden.
• Verwenden Sie dieses Gerät nur mit dem mitgelieferten Kabel und Stecker und überladen Sie die Steckdose nicht.
• Wenn das Netzkabel beschädigt ist, das Gerät nicht benutzen. Es muss es durch den Hersteller oder ähnlich qualifizierte Dienstleister ersetzt werden, um Gefahren zu vermeiden.

Hinweis:

- Wir empfehlen Ihnen, Ihre Schallplatten für einen vollen und dauerhaften Klanggenuss mit einem antistatischen Tuch zu reinigen. Wir möchten darauf hinweisen, dass die Nadel aus dem gleichen Grund periodisch ausgetauscht werden sollte (ca. alle 250 Stunden). Entstauben Sie die Nadel von Zeit zu Zeit mit einem sehr weichen Pinsel, der in Alkohol getränkt ist (den Tonkopf von hinten nach vorne abbürsten).

- Beim Transport Ihres Plattenspielers nicht vergessen: 1. Schutzkappe auf die Nadel aufsetzen. 2. Den Halteclip am Tonarm anbringen.

Wiederanbringen des Plattenspielerantriebriemens

Der Plattenspielerantriebsriemen ist werksseitig montiert - verwenden Sie diese Anleitung nur, wenn sich der Drehteller nicht dreht.

SCHRITT 1

Die Antirutschmatte vom Plattenteller entfernen. Durch eines der Löcher im Plattenteller schauen und überprüfen, ob sich der Riemen von der Riemenscheibe gelöst hat. Mit einem Schraubenzieher die schwarze eiserne Clipschelle (Eisenklammer) entfernen. Dann den Drehteller vom Plattenspielerantrieb abnehmen.

SCHRITT 2

Den Antriebsriemen (schwarzes Gummiband) entnehmen und um den Platten-teller legen, dann den Riemen sanft ziehen, ohne ihn zu überdehnen. Den Plattenteller ankippen, während der Riemen festgehalten wird.

SCHRITT 3

Durch eines der Löcher im Plattenteller schauen und suchen nach der kleinen Messing-Riemenscheibe suchen (sie ist am Plattenspielermotor befestigt). Dann den herausgezogenen Teil des Gummi-bandes von Hand um die Riemenscheibe wickeln. Die Mitte des Plattentellers mit der silbernen Drehtellerspindel in Übereinstimmung bringen. Den Plattenteller sanft auf den Untersatz absenken und loslassen, sobald er sich in der richtigen Position befindet.

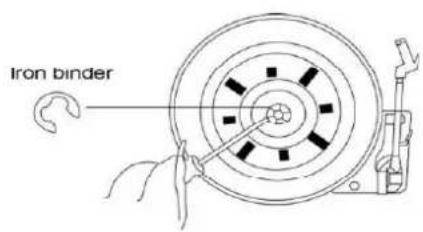

SCHRITT 4

Wenn sich der Plattenteller wieder in der richtigen Position befindet kontrollieren, ob der Riemen um die Riemenscheibe gezogen ist. Dann die Clipschelle wieder anbringen, um den Drehteller an der Spindel zu befestigen.

Iron binder

Rubber Drive Belt

Hinweise zum Umweltschutz: Verpackungen sind recycelbares Rohmaterial. Alte Geräte nicht im Hausmüll entsorgen. Reinigung: Gerät vor Verschmutzung schützen (mit sauberem Tuch reinigen). Keine rauen, groben Materialien oder Lösungsmittel oder andere aggressive Reinigungsmittel verwenden. Gereinigtes Gerät gründlich abwischen. Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland
