BEDIENUNGSANLEITUNG 4-Tier Chrome Shelving Easy Home
User Manual
Manual del usuario
EASY HOME
HEAVY DUTY CHROME SHELVING
ESTANTERÍA CROMADA DE CONSTRUCCIÓN REFORZADA
English... Page 2
Español... Página 9


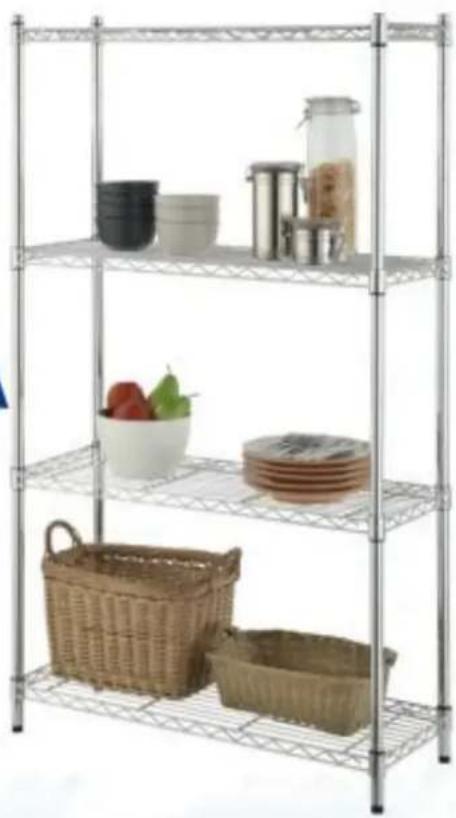

Three-tiered metal shelving unit with various kitchenware and storage items (no visible text or labels)Contents • Contenido
Contents....2
Warnings/ Warranty....3
Parts List....4
Assembly 5
Warranty Card....15
Contenido....2
Advertencias/Garantía 9
Lista de piezas 10
Ensamblaje....11
Tarjeta de garantía....15
USA
Warnings • Warranty
Heavy Duty Chrome Shelving
IMPORTANT! PLEASE READ PRIOR TO USE
This shelving unit is designed for indoor use. Please do not overload. To prevent tipping use leveling feet to ensure the unit is level when placed in its final position. We recommend that you store the heaviest items closest to the floor and secure shelving unit to a wall. Shelving units must be secured to a wall if there are children present in order to prevent accidental tipping which can cause serious injury. Please do not use shelving unit for anything other than its intended use.
WARNING: Keep bags and plastic sheeting away from babies and children. Do not use in cribs, beds, carriages or playpens. The plastic may cling to the nose and mouth and prevent breathing.
2 YEAR LIMITED WARRANTY
The manufacturer warrants this product will be free from defects in materials and workmanship when used for normal personal or household use, except as provided below. The manufacturer, at its option, may offer a comparable product or offer a replacement part or request that the item be returned to the place of purchase. This warranty does not apply to damage caused by negligence, misuse, excessive use, improper cleaning, improper assembly, or any circumstances not directly attributable to manufacturing defects. Proof of purchase is required in the form of a receipt (copy or original) to validate warranty. This limited 2 year warranty is offered in lieu of all other warranties, either expressed or implied. In no event shall the manufacturer, its affiliates, or subsidiaries be responsible for consequential or incidental damages arising out of a claim of defective product. Some states or provinces do not allow some exclusions or limitations, so the above statement may not apply to you. This warranty gives you specific legal rights. Additional rights vary by state or province.
Heavy Duty Chrome Shelving
USA
Parts List
A
⑧
(4) Bottom Support Poles Section is missing a rib on pole
©
(4) Top Support Poles
Small threaded opening is the top
D
(4) Pole Connectors
E
(32) Shelf Support Clips 16pairs
F
(4) Leveler Feet
www.aldi.us
MODEL:41193PRODUCT CODE:41193 03/2015
AFTER SALES SUPPORT
1-561-372-4151
USA
Assembly
Heavy Duty Chrome Shelving
Step 1
Please follow these step by step instructions carefully.
Your shelving unit has a load capacity of up to 350 lbs per shelf when weight is evenly distributed.


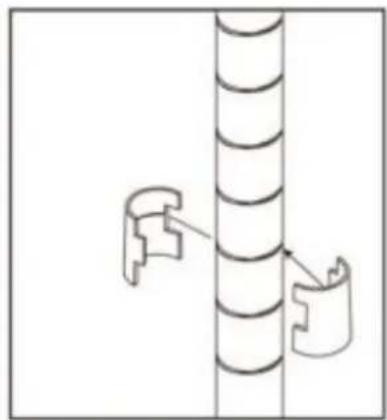

Diagram of a mechanical assembly with two curved components connected by a rod (no text or symbols)Raise ridge on inside of clip
- The shelves (A) are held on with pairs of the shelf support clips (E). Align two halves of the shelf support clips on the support pole at the desired height of the bottom shelf. When clips are together they form a slight cone shape. The top of the clips is the thin end.
- The shelf support clip (E) is in the proper place when the raised ridge on the inside of the clip locks into the ridge on the support pole.
- Repeat for all 4 support poles so all clips are at the same height. THE BOTTOM SHELF MUST GO ON FIRST, THEN WORK YOUR WAY UP.
- Screw lever feet (F) into the bottom of each pole (these are used to adjust the shelf when on uneven surfaces).
Step 2


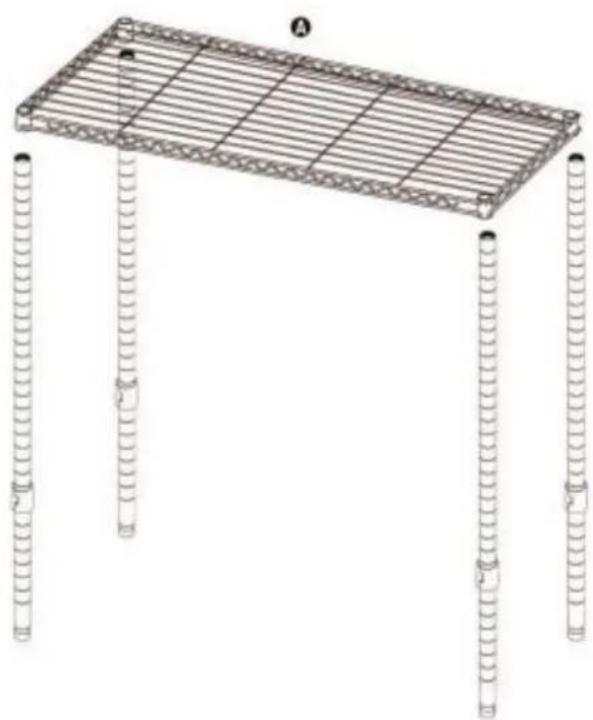

Line drawing of a metal rack table with four vertical supports (no text or symbols)- Slide all four poles through shelf. Once you have verified that all support clips are aligned push shelf firmly down until snug.
USA
Assembly
Heavy Duty Chrome Shelving
Step 3


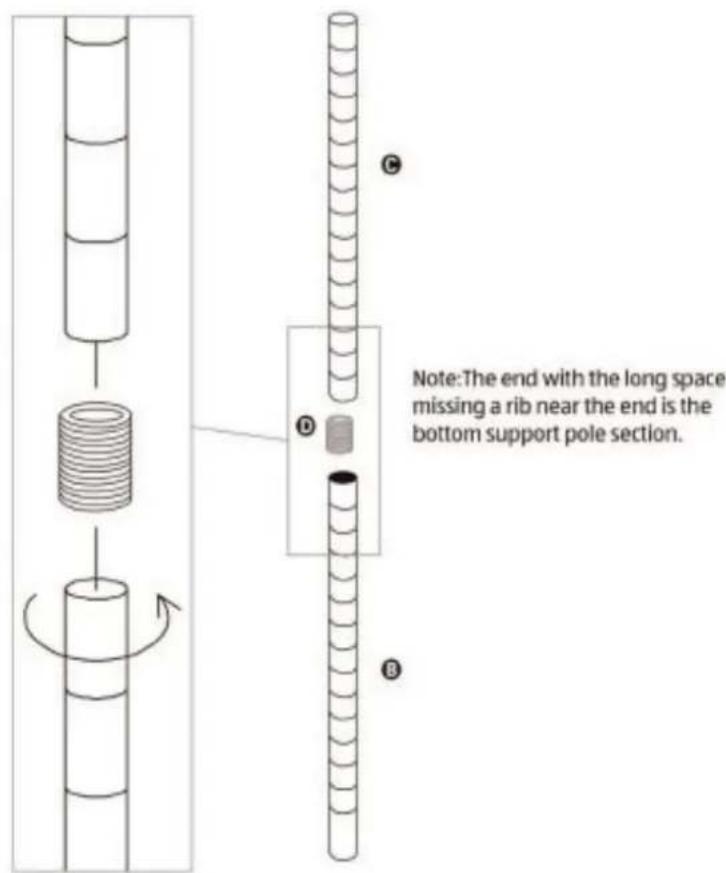

Note: The end with the long space missing a rib near the end is the bottom support pole section. C D B- Begin by identifying the top and bottom of pole support sections (C&B). See illustration above.
- Next insert support pole connector (D) between support pole sections and screw together.
- Repeat for all 4 support poles.
Step 4


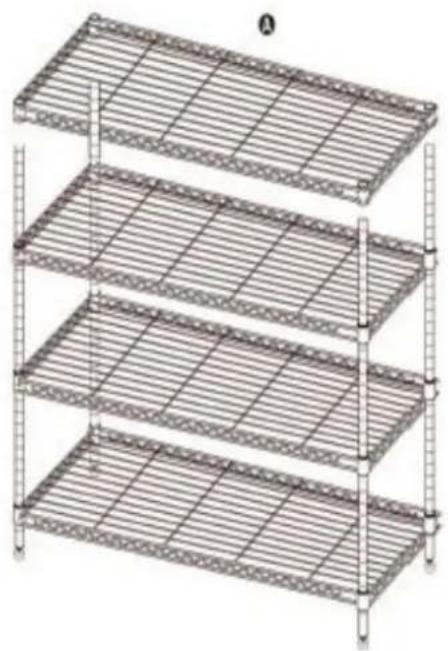

3D wireframe diagram of a multi-tiered storage shelf with metal grating (no text or symbols)- Repeat steps from pages 5 and 6. Locate clips at desired height for second shelf from bottom.
- After attaching clips on each of the 4 poles, slide shelf into place.
- Repeat for the rest of the shelves until unit is completed
USA
Advertencias • Garantía Estantería cromada de construcción reforzada
¡IMPORTANTE! POR FAVOR, LEER ANTES DE USARLA
Esta unidad de estantería está diseñada para el uso en interiores. No la sobrecargue. Para evitar que se vuelque, utilice las patas de nivelación para garantizar que la unidad esté nivelada cuando se coloque en su posición final. Le recomendamos que coloque los objetos de mayor peso más cerca del suelo y que asegure la unidad de estantería a una pared. Las unidades de estantería deben asegurarse a una pared si hay niños presentes a fin de evitar un vuelco accidental que puede causar lesiones graves. No use la unidad de estantería para otra cosa que no sea su uso previsto.
ADVERTENCIA: Mantenga las bolsas y hojas plásticas lejos del alcance de bebés y niños. No usar en cunas, camas o corrales. El plástico se puede adherir a la nariz y boca y provocar la asfixia.
2 AÑOS DE GARANTÍA LIMITADA
El fabricante garantiza que este producto estará libre de defectos en los materiales y la mano de obra cuando se utiliza para uso personal o doméstico normal, salvo como se dispone a continuación. El fabricante, a su discreción, puede ofrecer un producto comparable, una pieza de repuesto o solicitar que el artículo se devuelva al lugar de la compra. Esta garantía NO es aplicable a daños causados por negligencia, mala utilización, uso excesivo, limpieza inadecuada, montaje incorrecto o cualquier otra circunstancia que no sea directamente atribuible a los defectos de fabricación. Para validar la garantía se requiere la prueba de compra en la forma de un recibo (copía u original). Esta garantía limitada de 2 años se ofrece en lugar de cualquier otra garantía, ya sea expresa o implícita. En ningún caso el fabricante, sus afiliados o subsidiarias serán responsables por daños indirectos o incidentales que surjan de un reclamo de producto defectuoso. Algunos estados o provincias no permiten algunas exclusiones o limitaciones, por lo que la cláusula anterior puede que no sea aplicable a usted. Esta garantía le otorga derechos legales específicos. Los derechos adicionales varían según el estado o provincia.
Estantería cromada de construcción reforzada Lista de piezas
A
B
(4) Postes inferiores de apoyo
A la sección le falta una ranura en el poste
©
(4) Postes superiores de apoyo
La abertura roscada pequeña es la parte superior
D
(4) Conectores de los postes
E
(32) Presillas de soporte de los estantes 12pares
F
(4) Patas de nivelación
10
www.aldi.us
MODELO:41193 CÓDIGO DEL PRODUCTO:41193 03/2015
SERVICIO POSVENTA
1-561-372-4151
USA
Ensamblaje
Estantería cromada de construcción reforzada
Paso 1
Por favor, siga estas instrucciones paso a paso cuidadosamente.
Su unidad de estantería tiene una capacidad de carga de hasta 350 libras por estante cuando el peso se distribuye uniformemente.
- Los estantes (A) se sostienen con parejas de presillas de soporte del estante (E). Alinear las dos mitades de las presillas en el poste de soporte a la altura deseada del estante inferior. Cuando las presillas se juntan toman una forma ligeramente cónica. La parte superior de las presillas es el extremo delgado.
- El presilla de soporte del estante (E) está colocado correctamente cuando el reborde elevado en el interior de la presilla se tranca en la estría del poste de soporte.
- Repita el procedimiento para los 4 postes de apoyo de manera que todos las presillas estén a la misma altura. DEBE PONER EN PRIMER LUGAR EL ESTANTE INFERIOR Y CONTINUAR EN SUCESIÓN HACIA ARRIBA.
- Atornille las patas de nivelación (F) en la parte inferior de cada poste (estas se utilizan para nivelar al estante en caso de superficies irregulares).
Estantería cromada de construcción reforzada
USA
Ensamblaje
Paso 2


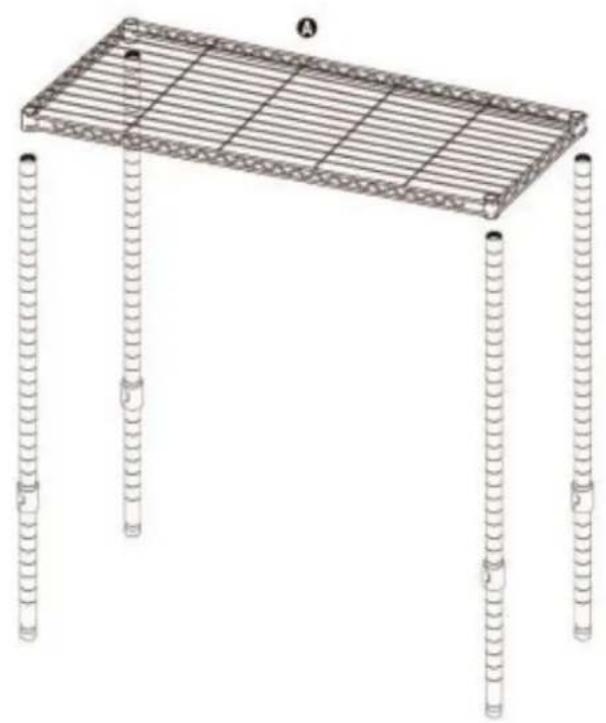

Line drawing of a four-legged table with vertical supports and a grid-patterned roof (no text or symbols)- Deslice los cuatro postes a través del estante. Una vez que haya verificado que todos las presillas de soporte están alineados, empuje al estante firmemente hacia abajo hasta que quede firme.
12
www.aldi.us
MODELO:41193 CÓDIGO DEL PRODUCTO:41193 03/2015
SERVICIO POSVENTA
1-561-372-4151
USA
Ensamblaje
Estantería cromada de construcción reforzada
Paso 3


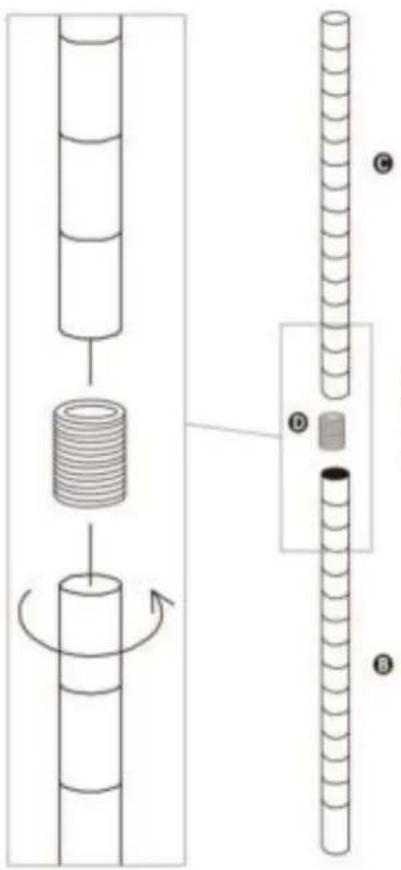

Diagram illustrating a mechanical assembly with labeled components and motion arrows, showing cylindrical and helical arrangements.Nota: La sección inferior del poste de soporte es el extremo con un espacio grande en el cual falta una ranura cerca del final.
- Comience identificando la parte superior e inferior de las secciones de soporte de los postes (C y B). Vea la ilustración de arriba.
- A continuación, inserte el conector del poste de soporte (D) entre las secciones del poste de soporte y atornílelos.
- Repita el procedimiento para los 4 postes de soporte.
Estantería cromada de construcción reforzada
Ensamblaje
USA
Paso 4


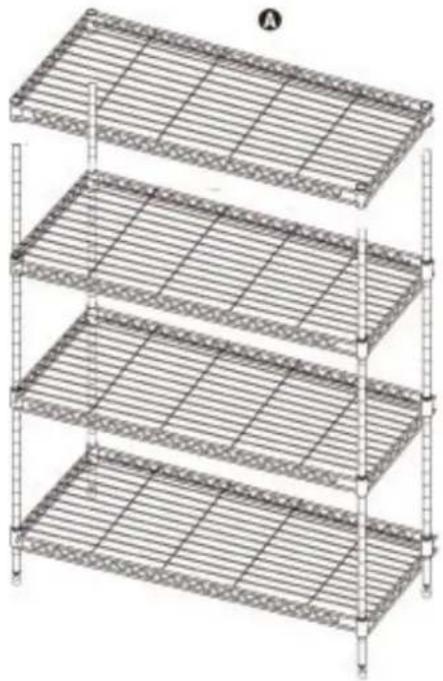

3D wireframe diagram of a multi-tiered storage rack structure (no text or symbols)- Repita los pasos de las páginas 11 y 12. Ubique las presillas a la altura deseada para el segundo estante inferior.
- Después de colocar las presillas en cada uno de los 4 postes, deslice el estante en su lugar.
- Repita para el resto de los estantes hasta que complete la unidad.
14
www.aldi.us
MODELO:41193 CÓDIGO DEL PRODUCTO:41193 03/2015
SERVICIO POSVENTA
1-561-372-4151
EASY HOME
WARRANTY CARD
TARJETA DE GARANTÍA
HEAVY DUTY CHROME SHELVING
ESTANTERÍA CROMADA DE CONSTRUCCIÓN REFORZADA
Your details/ Sus datos:
Name/ Nombre
Address/ Dirección
E-Mail / Correo electrónico
Date of Purchase/Fecha de compra*
* We recommend you keep the receipt with this warranty card.
* Recomendamos que guarde el recibo con esta tarjeta de garantía.
Location of Purchase/ Lugar de la compra
Description Of Malfunction/ Descripción del defecto
Kingsun US Inc.
PO Box 80491
Boca Raton. Fl
33488-0491
AFTER SALES SUPPORT • SERVICIO POSVENTA
1-561-372-4151
www.aldi.us
MODEL • MODELO:45397
PRODUCT CODE:45397 03/2015
Monday-Friday:
10am-5pm EST
Lunes a viernes:
10 a.m. - 5 p.m. Hora del Este
yeas warranty años de garantía
DISTRIBUTED BY • DISTRIBUIDO POR:
ALDI INC., BATAVIA, IL 60510
www.aldi.us
AFTER SALES SUPPORT • SERVICIO POSVENTA
1-561-372-4151
Monday-Friday 10am-5pm EST Lunes a virres: 10am-Spm EST
www.aldi.us
MODEL • MODELO: 41193
PRODUCT CODE: 41193
03/2015
year warranty años de garantía
