BEDIENUNGSANLEITUNG 033500 Gira

Nebenstellen-Einsatz für Präsenzmelder Bestell-Nr.: 0335 00

Funktion

Nebenstellen-Einsatz als 3-Draht Nebenstelle (aktive Nebenstelle) von Präsenzmelder oder Automatik-Schalter.

Der Nebenstellen-Einsatz kann nur in Kombination mit dem Präsenz-Aufsatz oder Automatik-Schalter-Aufsatz verwendet werden. Andere Aufsätze ergeben keine sinnvolle Funktionalität.

Die 3-Draht Nebenstelle mit Präsenz-Aufsatz oder Automatik-Schalter-Aufsatz gibt bei Bewegungs- erkennung ein helligkeitsunabhängiges Schaltsignal an die Hauptstelle.

Die Verriegelungszeit der 3-Draht Nebenstelle beträgt ca. 3 Sekunden.

Die Auswertung erfolgt im Aufsatz (Präsenz-Aufsatz oder Automatik-Schalter-Aufsatz) der Hauptstelle.

Mögliche Einsätze für Hauptstelle:

Universal-Dimm-Einsatz, NV-Dimm-Einsatz,

Triac-Schalt-Einsatz, Tronic-Schalt-Einsatz

Relais-Einsatz

Hinweis:

Die Nebenstelle ist nicht geeignet zum direkten Schalten von Lasten.

Die Nebenstelle darf nicht mehreren Hauptstellen zugeordnet werden.

A

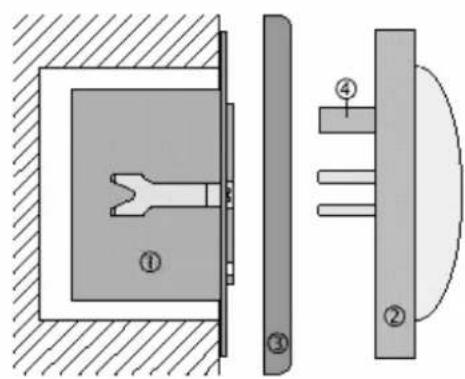

Der Nebenstellen-Einsatz ① wird in einer Gerätedose nach DIN 49073 montiert (siehe Bild A).

Die Anschlussklemmen des Einsatzes müssen dabei unten liegen (bei Wandmontage).

Der Aufsatz ② wird zusammen mit dem Rahmen ③ auf den Einsatz aufgesteckt.

Die elektrische Kontaktierung erfolgt über den Stecker ④.

B

L N AC 230 V~ ⑦ ⑥ ⑤ N 1 L 1 L Level N (sierke brücks. Daten) ⑧

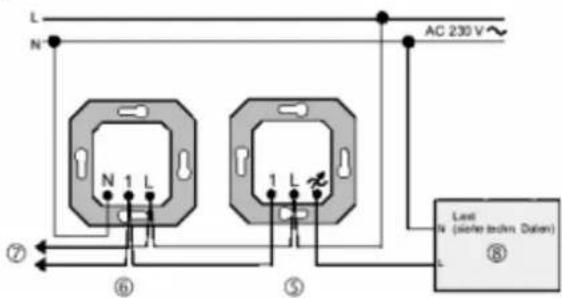

Anschluss siehe Bild B.

Hauptstelle ⑤.

Nebenstelle ⑥

Weitere Nebenstellen ⑦.

Last ⑧.

Gefahrenhinweise

Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden.

Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.

Technische Daten

Nennspannung: AC 230 V \~, 50 / 60 Hz

N-Anschluss

erforderlich

Anschluss: an Hauptstelle (mit Präsenz oder Automatik-Schalter-Aufsatz)

Anzahl parallele Nebenstellen bei Ansteuerung von

Universal-Dimmer-Einsatz: max. 5

andere UP-Einsätze: max. 10

Leitungslänge:

max.100

m

Gewährleistung

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle.

Gira

Giersiepen GmbH & Co. KG

Service Center

Dahlienstrasse 12

D-42477 Radevormwald

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörde wendet und keine Zusicherung von Eigenschaften beinhaltet.

Gira

Giersiepen GmbH & Co. KG

Postfach 1220

42461 Radevormwald

Telefon: 02195 / 602 - 0

Telefax: 02195 / 602 - 339

Internet: www.gira.de
