Slim+ - Mückennetz Easy Home - Kostenlose Bedienungsanleitung

Produkttyp	Insektenschutz für Türen
Modell	Slim+
Marke	Easy Home
Maximale Abmessungen (H × B)	210 × 100 cm
Gewicht	ca. 2,4 kg
Rahmenmaterial	Aluminium, Kunststoff
Gewebematerial	Fiberglasgewebe
Auflagefläche am Türrahmen	3,5 cm (Scharnierseite), 1,5 cm (übrige Seiten)
Lieferumfang	Rahmenteile, Fiberglasgewebe, Scharniere, Magnete, Griff, Klemmleisten, Befestigungsmaterial, Werkzeuge (Torx-Bit, Metallbohrer), Türschließer, Bürstendichtung
Benötigtes Werkzeug (nicht enthalten)	Wasserwaage, Metallsäge, Maßband, Gehrungslade, Cuttermesser, Bohrmaschine, Gummihammer, Metallfeile, Bleistift
Montagezeit	ca. 60 Minuten
Verwendungszweck	Schutz vor Insekten an Terrassen-/Balkontüren, ganzjährig nutzbar, nur für Privatgebrauch
Sicherheitshinweise	Brandgefahr (Fiberglasgewebe brennbar), Sturzgefahr (nicht anlehnen), Erstickungsgefahr (Folie und Kleinteile von Kindern fernhalten)
Reinigung	Rahmen mit feuchtem Tuch und mildem Reinigungsmittel, Gewebe mit Staubsauger (Bürstenaufsatz) oder Handbesen
Aufbewahrung	Demontage durch Herausziehen der Befestigungsstäbe, trockene Lagerung
Nachrüstmöglichkeiten	Gewebe gegen haustiergeeignetes „Petscreen“ austauschbar, Katzenklappe nachrüstbar
Garantie	5 Jahre (ab Kaufdatum), 6 Monate für Verschleißteile
Artikelnummer	48684
Hersteller	hecht-international GmbH, Im Herrmannshof 10, 91595 Burgoberbach, Germany

Häufig gestellte Fragen - Slim+ Easy Home

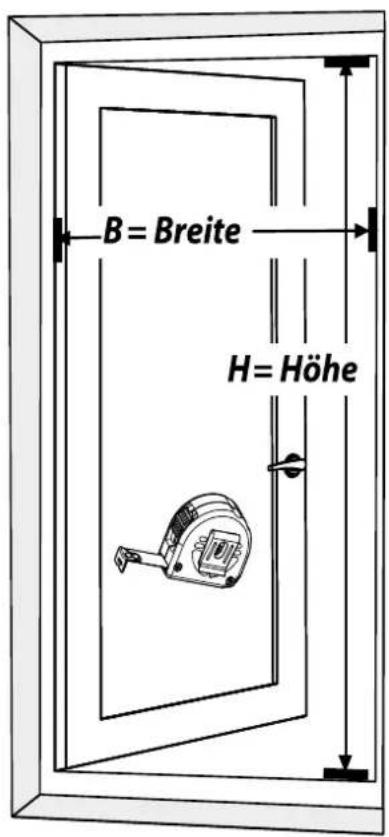

Wie messe ich die Türrahmenmaße für den Insektenschutz?

Messen Sie die Höhe und Breite des Türrahmens von Innenkante zu Innenkante (lichtes Maß). Notieren Sie die Maße. Bei nach außen abgeschrägten Türrahmen messen Sie von den äußersten Rahmenkanten. Beachten Sie die Hinweise zur Mindesthöhe von 40 cm pro gekürztem Höhenprofil.

Welche Werkzeuge werden für die Montage benötigt?

Im Lieferumfang enthalten: Torx-Bit TX20 und Metallbohrer (3 mm). Zusätzlich benötigen Sie: Wasserwaage, Metallsäge, Maßband, Gehrungslade, Cuttermesser, Bohrmaschine, Gummihammer, Metallfeile und Bleistift.

Wie wird das Fiberglasgewebe im Rahmen befestigt?

Das Fiberglasgewebe wird mit den Klemmleisten in die Nuten der Profile (Höhen-, Quer-, Griff- und Trittschutzprofil) eingeschlagen. Dazu verwenden Sie den Gummihammer. Beginnen Sie am Griffprofil und arbeiten Sie gegenüberliegend. Das Gewebe muss nicht manuell gespannt werden.

Kann ich den Insektenschutz an einer Tür mit außenliegenden Griffen montieren?

Nein, dieser Insektenschutz ist nicht für Türen mit außenliegenden, über den Türrahmen hinausstehenden Griffen geeignet.

Wie reinige ich den Insektenschutz richtig?

Wischen Sie den Rahmen mit einem feuchten Tuch und mildem Reinigungsmittel ab. Das Fiberglasgewebe reinigen Sie mit einem Staubsauger mit Bürstenaufsatz oder einem Handbesen. Verwenden Sie keine aggressiven Reinigungsmittel oder scharfen Gegenstände.

Kann ich das Gewebe gegen ein haustiergeeignetes ersetzen?

Ja, das mitgelieferte Fiberglasgewebe ist nicht kratzfest. Sie können es im Fachhandel gegen ein haustiergeeignetes „Petscreen“-Gewebe austauschen. Die Klemmleisten sind wiederverwendbar.

Wie lagere ich den Insektenschutz im Winter?

Ziehen Sie die Befestigungsstäbe aus den Scharnieren nach oben heraus und nehmen Sie den Insektenschutz vorsichtig vom Türrahmen ab. Lagern Sie ihn trocken und geschützt.

Welche Sicherheitshinweise muss ich beachten?

Achten Sie auf Brandgefahr (Fiberglasgewebe und Kunststoffteile sind brennbar – von Hitzequellen fernhalten). Sturzgefahr: Lehnen Sie sich nicht gegen den montierten Insektenschutz. Erstickungsgefahr: Halten Sie Verpackungsfolie und Kleinteile von Kindern fern.

Wie lange beträgt die Garantie und wie kann ich sie in Anspruch nehmen?

Die Garantie beträgt 5 Jahre ab Kaufdatum, für Verschleißteile 6 Monate. Für die Garantieabwicklung senden Sie das defekte Produkt mit Original-Kassenbon und ausgefüllter Garantiekarte an die Servicestelle. Die Kontaktdaten finden Sie auf der Garantiekarte.

Kann ich eine Katzenklappe nachrüsten?

Ja, der Insektenschutz ist zum Nachrüsten einer Katzenklappe geeignet. Die entsprechende Katzenklappe erhalten Sie im Fachhandel.

BEDIENUNGSANLEITUNG Slim+ Easy Home

Da bin ich mir sicher.

EASY ^ HOME

INSEKTENSCHUTZ FÜR TÜREN

Mit QR-Codes schnell und einfach ans Ziel

Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel.

Was sind QR-Codes?

QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.

Ihr Vorteil: Kein lästiges Eintippen von Internet-Adressen oder Kontaktdaten!

Und so geht's

Zum Scannen des QR-Codes benötigen Sie lediglich ein Smartphone, einen installierten QR-Code-Reader sowie eine Internet-Verbindung.*

Einen QR-Code-Reader finden Sie in der Regel kostenlos im App Store Ihres Smartphones.

Jetzt ausprobieren

Scannen Sie einfach mit Ihrem Smartphone den folgenden QR-Code und erfahren Sie mehr über Ihr neu erworbenes Hofer-Produkt.*

Ihr Hofer Serviceportal

Alle oben genannten Informationen erhalten Sie auch im Internet über das Hofer Serviceportal unter www.hofer-service.at.

*Beim Ausführen des QR-Code-Readers können abhängig von Ihrem Tarif Kosten für die Internet-Verbindung entstehen.

Inhaltsverzeichnis

Übersicht....4

Verwendung 5

Lieferumfang/Teile 6

Benötigtes Werkzeug 6

Allgemeines....7

Montageanleitung lesen und aufbewahren ....7

Zeichenerklärung ....7

Sicherheit....7

Bestimmungsgemäßer Gebrauch....7

Sicherheitshinweise....7

Vorbereitung 8

Insektenschutz und Lieferumfang prüfen 8

Montage......8

Reinigung 9

Aufbewahrung 9

Nachrüstmöglichkeiten 9

Teileliste 9

Technische Daten....10

Entsorgung 10

Verpackung entsorgen....10

Insektenschutz entsorgen....10

Garantiekarte 11

Garantiebedingungen....12

Aufbauschritte....13

A

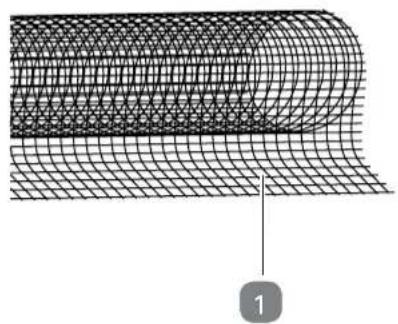

1 Fiberglasgewebe

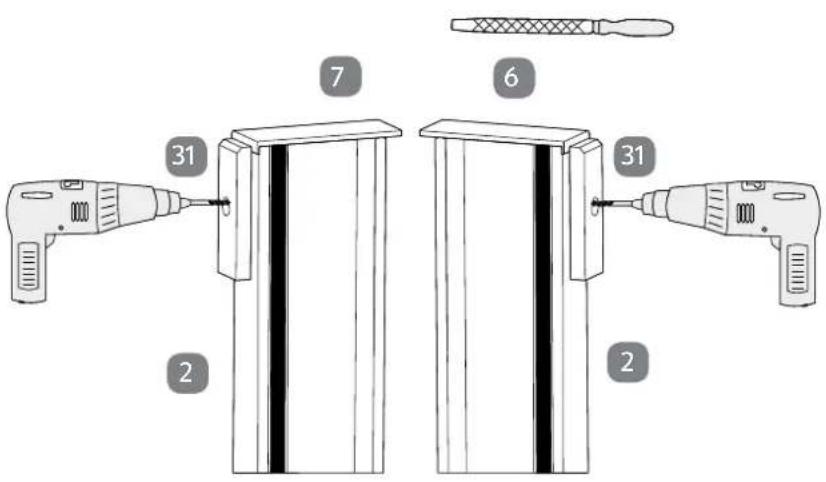

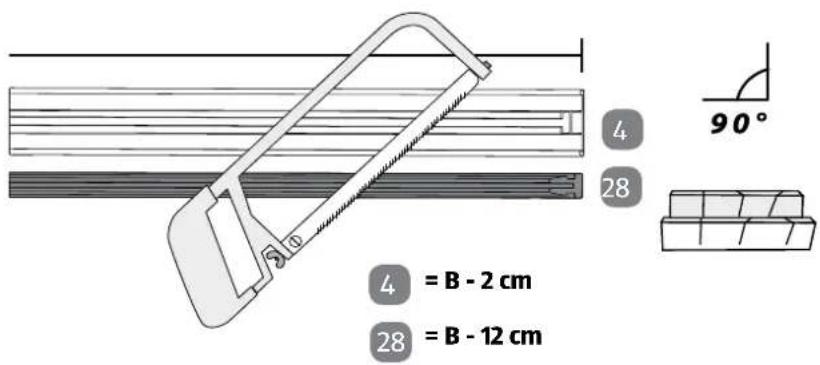

2 Höhenprofil, 4×
3 Querprofil
4 Griffprofil

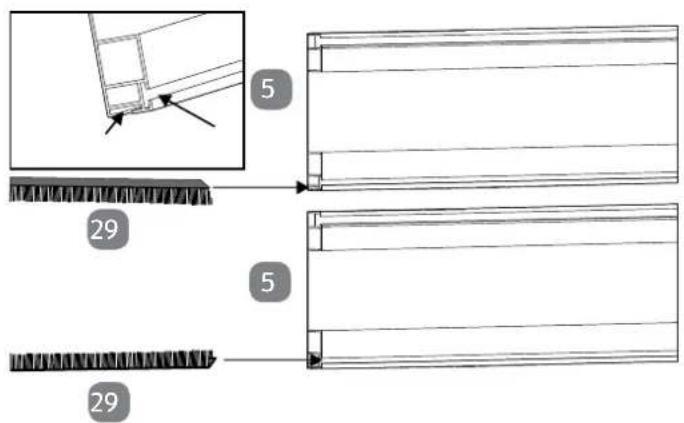

5 Trittschutzprofil
6 Verbinder für Höhenprofil oben rechts
7 Verbinder für Höhenprofil oben links

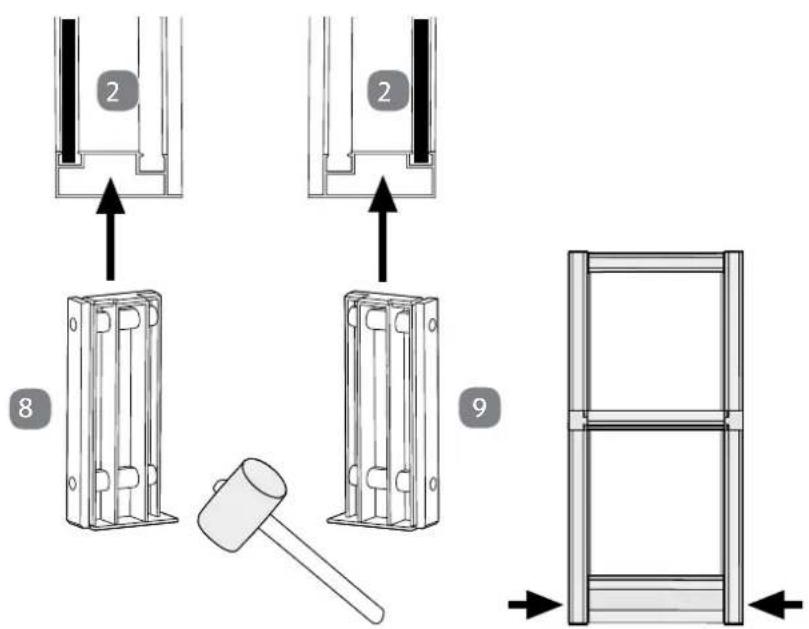

8 Verbinder für Höhenprofil unten links
9 Verbinder für Höhenprofil unten rechts
10 Verbinder Querprofil links
11 Verbinder Querprofil rechts
12 Verbinder Trittschutz rechts/links, 2×
13 Mittelverbinder, 2×
14 Abdeckkappe Schließseite
15 Abdeckkappe Scharnierseite
16 Magnet, 2×

17 Handgriff
18 Scharnier, 3×
19 Scharnierhalter, 3×
20 Fixierstein Türschließer
21 Befestigungsstab, 3×
22 Torx-Schraube 3,5 × 55, TX20, 6×
23 Torx-Schraube 4 × 16, TX20, 4×
24 Kreuzschlitz-Schraube 3 × 10, 2×
25 Magnetplatte, 2×
26 Doppelseitiges Klebepad, 2×
27 Schutzfolie, 2×

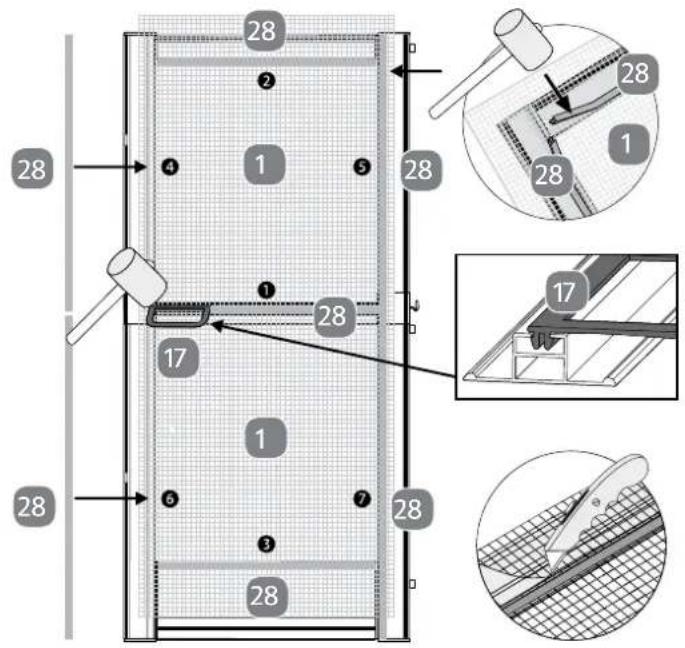

28 Klemmleiste, 7×
29 Bürstendichtung (6,2 lfm.)
30 Torx-Bit TX20
31 Metallbohrer ( = 3 mm)
32 Türschließer

Benötigtes Werkzeug

33 Wasserwaage
34 Metallsäge
35 Maßband (o. ä. Messwerkzeug)
36 Gehrungslade
37 Cuttermesser

38 Bohrmaschine
39 Gummihammer
40 Metallfeile
41 Bleistift

Allgemeines

Montageanleitung lesen und aufbewahren

Diese Montageanleitung gehört zu diesem Insektenschutz für Türen. Sie enthält wichtige Informationen zur Montage und Handhabung.

Um die Verständlichkeit zu erhöhen, wird der Insek-tenschutz für Türen im Folgenden nur „Insekten-schutz“ genannt.

Lesen Sie die Montageanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Insektenschutz einsetzen.

Die Nichtbeachtung dieser Montageanleitung kann zu schweren Verletzungen oder zu Schäden am Insektenschutz führen.

Die Montageanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze.

Bewahren Sie die Montageanleitung für die weitere Nutzung auf. Wenn Sie den Insektenschutz an Dritte weitergeben, geben Sie unbedingt diese Montageanleitung mit.

Zusätzliche Informationen, z. B. ein Montagevideo, finden Sie im Internet unter www.easyhome-insektenschutz.de.

Zeichenerklärung

Die folgenden Symbole und Signalworte werden in dieser Montageanleitung, auf dem Insektenschutz oder auf der Verpackung verwendet.

⚠️ WARNING!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

A VORSICHT!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zur Verwendung.

„DER BLAUE ENGEL – weil ohne giftige Wirkstoffe“: Dieses Zeichen zeigt an, dass der Insektenschutz ohne giftige Wirkstoffe (Chemikalien) gegen Insekten wirkt.

„Light View Gewebe“: Dieses Zeichen zeigt an, dass das Fiberglasgewebe vom sächsischen Textilforschungsinstitut e. V. (stfi) auf Luftdurchlässigkeit und Lichtdurchlässigkeit geprüft und zertifiziert (Zertifikatsnr. P20122800) wurde.

Sicherheit

BestimmungsgemäßerGebrauch

Der Insektenschutz ist ausschließlich zur Montage an einen vorhandenen Türrahmen (z. B. Terrassentür/Balkontür) zum Schutz vor Insekten konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Für die Montage des Insektenschutzes sind keine speziellen Fachkenntnisse erforderlich.

Der Insektenschutz ist für die ganzjährige Vewendung geeignet. Der Insektenschutz ist kein Kinderspielzeug. Verwenden Sie den Insektenschutz nur wie in dieser Montageanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Sicherheitshinweise

⚠️ WARNING!

Brandgefahr!

Das Fiberglasgewebe und alle Kunststoffteile bestehen aus brennbaren Materialien. Wenn sie zu nah an starke Hitzequellen oder offenes Feuer gelangen, können sie brennen.

- Halten Sie das Fiberglasgewebe und alle Kunststoffteile des Insektenschutzes von starken Hitzequellen und offenem Feuer fern.

⚠️ WARNING!

Sturzgefahr!

Wenn Sie sich gegen den montierten Insektenschutz lehnen, kann sich die Insektenschutz-Tür aus den Scharnieren lösen oder die Scharniere können herausbrechen und Sie können aus der Tür stürzen.

– Lehnen Sie sich nicht gegen den montierten Insektenschutz.

⚠️ WARNING!

Erstickungsgefahr!

Wenn Kinder mit der Verpackungsfolie spielen und sie sich über den Kopf ziehen oder Kleinteile verschlucken, können sie daran ersticken.

- Halten Sie die Verpackungsfolie und die Kleinteile von Kindern fern.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Insektenschutz kann zu Beschädigungen des Insektenschutzes führen.

- Befestigen Sie keine Gegenstände am Insektenschutz.

– Lehnen Sie sich nicht gegen den Insektenschutz, wenn er an einen Türrahmen montiert ist.

- Verwenden Sie den Insektenschutz nicht mehr, wenn die Bauteile Risse oder Sprünge haben oder sich verformt haben. Ersetzen Sie beschädigte Bauteile nur durch passende Originalersatzteile.

HINWEIS!

Beschädigungsgefahr!

Durch Witterungseinflüsse und Temperaturschwankungen kann sich zwischen Türrahmen und Insektenschutzrahmen Kondensat (Schwitzwasser) bilden und zu Beschädigungen des Insektenschutzes und/oder des Türrahmens führen.

- Sorgen Sie für ausreichende Belüftung.

- Trocknen Sie feuchte Stellen ab.

Vorbereitung

Insektenschutz und Lieferumfang prüfen

HINWEIS!

Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, können Sie den Insektenschutz beschädigen.

– Gehen Sie beim Öffnen sehr vorsichtig vor.

1. Nehmen Sie die Einzelteile des Insektenschutzes aus der Verpackung.
2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A). Falls Teile fehlen, wenden Sie sich an den Hersteller und bestellen Sie die fehlenden Teile anhand der Liste im Kapitel „Teileliste“ nach.
3. Kontrollieren Sie, ob die Einzelteile Schäden aufweisen. Ist dies der Fall, montieren Sie den Insek-tenschutz nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

Montage

⚠ VORSICHT!

Verletzungsgefahr!

Wenn Sie das benötigte Werkzeug falsch oder unvorsichtig verwenden, besteht die Gefahr, dass Sie sich damit verletzen, z. B. schneiden.

– Gehen Sie vorsichtig mit Werkzeug um.

Der fertig montierte Insekten- schutz liegt von außen auf dem vorhandenen Türrahmen auf. Die Auflagefläche beträgt Scharnier- seitig 3,5 cm, an den weiteren Seiten 1,5 cm.

Beachten Sie Folgendes bei der Montage:

• Bei geringerer Auflagefläche (z. B. bei breiteren Rolloführungsschienen) passen Sie die Kürzungsmaße an.
  – Halten Sie den Mindestabstand von ca. 1,5 cm zwischen Tür und Rollladen/Jalousie ein.

• Verwenden Sie diesen Insektenschutz nicht für Türen mit außenliegenden, über den Türrahmen hinausstehenden Griffen.

• Die Montageanleitung basiert auf einer Montage mit Anschlagseite (Scharnierseite) DIN links.

• Montieren Sie den Insektenschutz wie im Kapitel „Aufbauschritte“ beschrieben.

Für die Montage des Insektenschutzes benötigen Sie etwa 60 Minuten.

Durch starke Witterungseinflüsse (z. B. Hitze, UV-Strahlung) können in Einzelfällen leichte Verfärbungen an dem Insektenschutz und/oder dem Türrahmen auftreten.

Reinigung

HINWEIS!

Beschädigungsgefahr!

Unsachgemäße Reinigung kann zu Beschädigungen führen.

- Verwenden Sie keine aggressiven Reinigungsmittel sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen.

1. Wischen Sie den Rahmen mit einem feuchten Tuch und mildem Reinigungsmittel ab.
2. Um das Fiberglasgewebe 1 von Staub zu befreien, verwenden Sie einen Staubsauger mit Bürstenaufsatz oder einen Handbesen.

Aufbewahrung

Falls Sie den Insektenschutz nicht verwenden möchten (z. B. im Winter), können Sie ihn vom Türrahmen abnehmen und lagern.

– Ziehen Sie die Befestigungsstäbe ^21 aus den Scharnieren ^18 nach oben heraus und nehmen Sie den Insektenschutz vorsichtig vom Türrahmen ab (siehe Abb. C).

Nachrüstmöglichkeiten

Das mitgelieferte Fiberglasgewebe ist nicht kratzfest und daher nicht für Haustiere (z. B. Katzen) geeignet. Sie können das mitgelieferte Fiberglasgewebe im Fachhandel gegen ein haustiergeeignetes Gewebe („Petscreen“-Gewebe) austauschen.

Beim Austausch des Fiberglasgewebes sind die Klemmleisten wiederverwendbar.

Der Insektenschutz ist zudem zum Nachrüsten einer Katzenklappe geeignet, die Sie ebenfalls im Fachhandel erhalten.

Teileliste

Falls Teile im Lieferumfang fehlen, bestellen Sie diese nach. Wenden Sie sich dazu über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

Geben Sie bei Nachbestellungen immer die hervorgehobene Teilenummer an, z. B. S-0071

(für das Fiberglasgewebe).

Die Nummern in der Spalte „Bezeichnung“ beziehen sich auf Abb. A.

Bezeichnung Anzahl Teilenr.
1 Fiberglasgewebe	1S-0071
2 Höhenprofil	4 00787-0004
3 Querprofil	1 00787-0001
4 Griffprofil	1 00787-0003
5 Trittschutzprofil	1 00787-0002
6 Verbinder für Höhenprofil oben rechts	1 00787-0013
7 Verbinder für Höhenprofil oben links	1 00787-0014
8 Verbinder für Höhenprofil unten links	1 00787-0006
9 Verbinder für Höhenprofil unten rechts	1 00787-0011
10 VerbinderQuerprofillinks	1 00787-0015
11 Verbinder Querprofil rechts	1 00787-0017
12 Verbinder Trittschutz rechts/links	2 00787-0005
13 Mittelverbinder	2 00787-0007
14 Abdeckkappe Schließseite	1 00787-0016
15 Abdeckkappe Scharnierseite	1 00787-0012
16 Magnet	2 00787-0020
17 Handgriff	1 00245-0012
18 Scharnier	3 00787-0010
19 Scharnierhalter	3 00787-0008
20 Fixierstein Türschließer	1 00787-0019
21 Befestigungsstab	3 00787-0021
22 Torx-Schraube 3,5 × 55, TX20	6	00787-0032
23 Torx-Schraube 4 × 16, TX20	4 00787-0031
24 Kreuzschlitz-Schraube 3 × 10	2 N-0177
25 Magnetplatte	2 00014-0027
26 DoppelseitigesKlebepad	2 00014-0045
27 Schutzfolie	2 00014-0044
28 Klemmleiste	7 S-0017
29 Bürstendichtung	6,2 lfm. S-0002
30 Torx-Bit TX20	1 W-0015
31 Metallbohrer ( = 3 mm)	1 W-0001
32 Türschließer	1 00245-0041

Technische Daten

Modell: Slim+

Maximalmaß (H × B): 210 × 100 cm

Auflagefläche (Türrahmen): 3,5 cm

Gewicht: ca. 2,4 kg

Material:

Gitterstoff: Fiberglasgewebe

Rahmen: Aluminium, Kunststoff

Artikelnummer: 48684

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein.

Geben Sie Pappe und Karton zum Altpapier,

Folien in die Wertstoff-Sammlung.

Insektenschutz entsorgen

Entsorgen Sie den Insektenschutz gemäß den in Ihrem Land geltenden Vorschriften zur Entsorgung.

EASY ^ HOME

GARANTIEKARTE

INSEkTENSCHUTZ fÜR TÜREN

Ihre Informationen:

Name

Adresse

E-Mail

Datum des Kaufs*

*Wir empfehlen, die Rechnung mit dieser Garantiekarte aufzubewahren.

Ort des Kaufs

Beschreibung der Störung:

Schicken Sie die ausgefüllte Garantiekarte zusammen mit dem defekten Produkt an:

hecht-international GmbH

Im Herrmannshof 10

91595 Burgoberbach

GERMANY

[e-mail]

KUNDENDIENST

AT [phone]

www.hecht-international.com

MODELL: Slim+

ARTIKELNUMMER: 48684

04/2016

Hotline: Zum regulären Festnetztarif Ihres Telefonanbieters.

Erreichbarkeit:

8.00-18.00

JAHRE GARANTIE

Garantiebedingungen

Sehr geehrter Kunde!

Die Hofer / ALDI Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht:

Garantiezeit: 5 Jahre ab Kaufdatum

6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus)

kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe

Keine Transportkosten

TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich telefonisch, per E-Mail oder Fax an unsere Hotline. So können wir Ihnen bei eventuellen Bedienungsfehlern helfen.

Um die Garantie in Anspruch zu nehmen, senden Sie uns:

• zusammen mit dem defekten Produkt den Original-Kassenbon und die vollständig ausgefüllte Garantiekarte.
  • das Produkt mit allen Bestandteilen des Lieferumfangs.

Die Garantie gilt nicht bei Schäden durch:

• Unfall oder unvorhergesehene Ereignisse (z. B. Blitz, Wasser, Feuer, etc.).
• unsachgemäße Benutzung oder Transport.
• Missachtung der Sicherheits- und Wartungsvorschriften.
• sonstige unsachgemäße Bearbeitung oder Veränderung.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit an der Servicestelle Reparaturen kostenpflichtig durchführen zu lassen. Falls die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sind, werden Sie vorher verständigt.

Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Kunden gespeicherte Daten oder Einstellungen.

Aufbauschritte

- Messen Sie die Höhe und die Breite des Türrahmens von Innenkante zu Innenkante (lichtes Maß), wie in der Abbildung gezeigt, und notieren Sie sich die Maße.

Tipp: Messen Sie bei nach außen abgeschrägten Türrahmen jeweils immer von den äußersten Rahmenkanten.

HINWEIS!

Beschädigungsgefahr!

Wenn Sie die Höhenprofile falsch kürzen, beschädigen Sie den Insektenschutz unwiderruflich und können ihn nicht montieren.

• Halten Sie die Mindesthöhe von 40 cm pro gekürztem Höhenprofil ein.

• Wenn die vorhandene Tür keinen unteren Querholm hat, fügen Sie in der Maßberechnung für die Kürzung der Höhenprofile nur 1 cm hinzu (anstatt 2 cm).

• Kürzen Sie die vier Höhenprofile 2 nach Bedarf um die Länge, wie in der Abbildung gezeigt.

• Kürzen Sie die vier Klemmleisten 28 nach Bedarf um die Länge, wie in der Abbildung gezeigt.

Beispielmaße

Gemessene Höhe: 198 cm

• Höhenprofil2 : 100 cm
• Klemmleiste28: 100,5 cm

- Kürzen Sie das Querprofil 3, das Trittschutzprofil 5 und 2 Klemmleisten 28 nach Bedarf um die Länge, wie in der Abbildung gezeigt.

Beispielmaße

Gemessene Breite: 85 cm

• Querprofil3 : 82,8 cm
• Trittschutzprofil5 : 82,8 cm
• Klemmleist28: 82,8 cm

1. Kürzen Sie das Griffprofil 4 nach Bedarf um die Länge, wie in der Abbildung gezeigt.
2. Kürzen Sie die Klemmleiste 28 nach Bedarf um die Länge, wie in der Abbildung gezeigt.

Beispielmaße

Gemessene Breite: 85 cm

• Griffprofil4 : 83 cm
• Klemmleiste28:73 cm

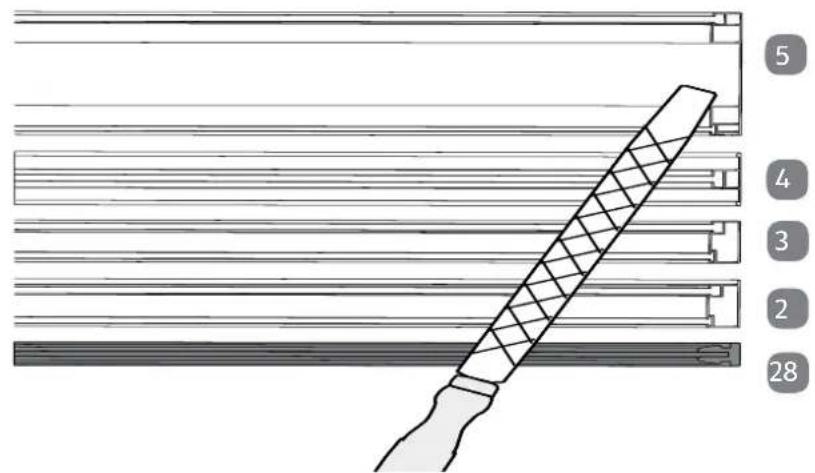

• Glätten Sie die Schnittkanten mit einer Metallfeile40.

Oberes Profil vorbereiten

1. Ziehen Sie die Bürstendichtung 29 in den äußeren niedrigen Kanal des Querprofils 3 ein.
2. Kürzen Sie die Bürstendichtung auf Profillänge.

Tipp: Um die beiden oberen Ecken ganz zu überdecken, lassen Sie die Bürstendichtung am Querprofil links und rechts jeweils ca. 2 cm länger.

1. Setzen Sie den Verbinder Querprofil links 10 und den Verbinder Querprofil rechts 11 an jeweils ein Ende des Querprofils an. Die Verbinder passen nur in eine Richtung.
2. Schlagen Sie die Verbinder mit dem Gummihammer 39 in beide Enden der Querprofile ein.

Trittschutzprofil vorbereiten

1. Ziehen Sie die Bürstendichtung 29 in den unteren oder den hinteren angelegten Kanal des Trittschutzprofils 5 ein. Beide Optionen sind durch die Pfeile in der Abbildung angezeigt.
2. Kürzen Sie die Bürstendichtung auf Profillänge.

1. Setzen Sie die Verbinder Trittschutz 12 an das Trittschutzprofil 5 an.
2. Schlagen Sie die Verbinder mit dem Gummihammer 39 in beide Enden des Trittschutzprofils ein.

Tipp: Die Schraublöcher der Verbinder zeigen in Richtung der glatten Außenseite des Trittschutzprofils. Beachten Sie hierzu die Abbildung.

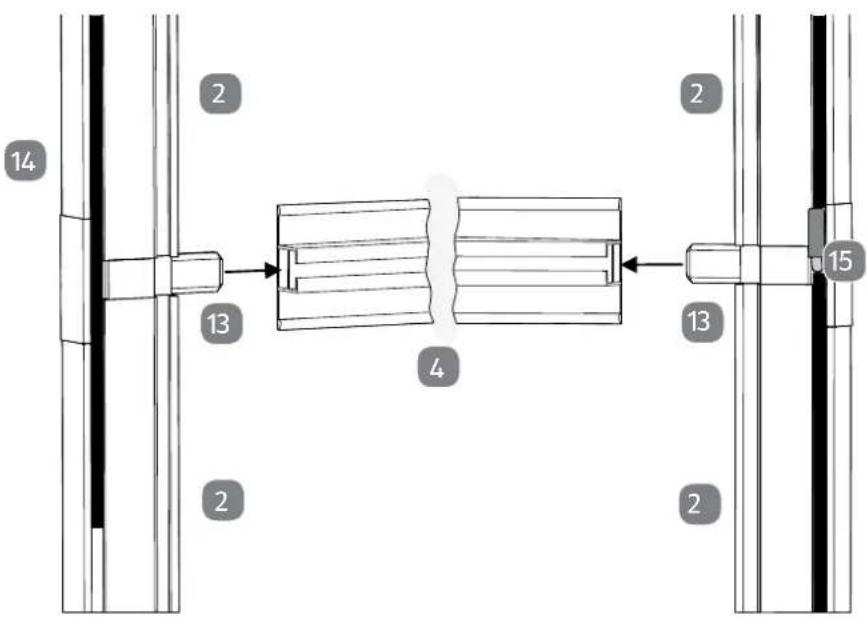

- Verbinden Sie zwei Höhenprofile ^2 mit dem Mittelverbinder ^13 .

Tipp: Die Schließseite ist die Magnetseite.

Anschlagseite

1. Verbinden Sie den Türschließer 32 mit dem Fixierstein Türschließer 20.
2. Setzen Sie den Türschließer mit dem Fixierstein Türschließer zusammen mit dem Mittelverbinder 13 in das Höhenprofil 2 ein.

Tipp: Die Anschlagseite ist gleich die Scharnierseite.

Beim Einsetzen gilt Folgendes, (siehe Detail „A“):

• Scharnierseite rechts: Setzen Sie den Türschließer in das obere Höhenprofil ein, wie abbgebildet.
• Scharnierseite links: Setzen Sie den Türschließer in das untere Höhenprofil ein.

Beachten Sie die fertige Draufsicht (Detail „B“).

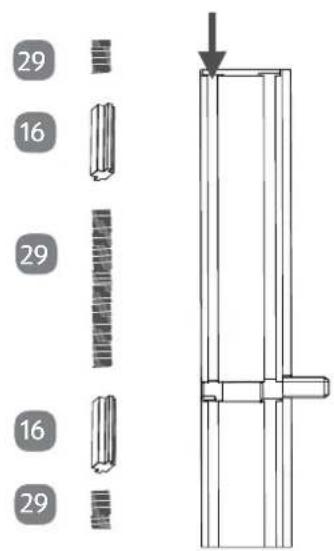

- Setzen Sie die Magnete 16 und die Bürstendichtung 29 im Wechsel in den äußeren Kanal der Höhenprofile 2 auf der Schließseite ein (siehe Abbildung). Die Bürstendichtung kann nur vor, zwischen und nach den Magneten eingezogen werden. Positionieren Sie daher die Magnete in der Mitte der Höhenprofile.

Tipp: Die Schließseite ist die Magnetseite.

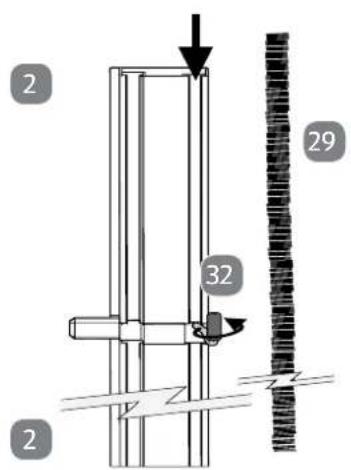

- Ziehen Sie die Bürstendichtung ^29 in den äußeren Kanal der Höhenprofile ^2 auf der Scharnierseite ein (siehe Abbildung). Drücken Sie dabei den Türschließer ^32 gegebenenfalls leicht zur Seite.

Tipp: Die Anschlagseite ist die Scharnierseite.

- Schlagen Sie den Verbinder für Höhenprofil oben links 7 und den Verbinder für Höhenprofil oben rechts 6 mit dem Gummihammer 39 oben in die Höhenprofile 2 ein.

Tipp: Die Verbinder haben eine integrierte Bohrschablone.

1. Durchbohren Sie die Höhenprofile 2 komplett mit einem Metallbohrer 31, gemäß den Vorgaben der Bohrschablone.

Tipp: Legen Sie den Metallbohrer so in die Bohrmaschine ein, dass dieser in der Länge komplett quer durch die Profile inklusive Bohrschablone passt.

1. Feilen Sie scharfe Kanten mit der Metallfeile 40 ab, bzw. entgraten Sie diese.

• Schlagen Sie den Verbinder für Höhenprofil unten links 8 und den Verbinder für Höhenprofil unten rechts 9 mit dem Gummihammer 39 unten in die Höhenprofile 2 ein.

1. Durchbohren Sie die Höhenprofile 2 komplett mit einem Metallbohrer 31, gemäß den Vorgaben der Bohrschablone.
   Tipp: Legen Sie den Bohrer so in die Bohrmaschine ein, dass dieser in der Länge komplett quer durch die Profile inklusive Bohrschablone passt.
2. Feilen Sie scharfe Kanten mit der Metallfeile 40 ab, bzw. entgraten Sie diese.

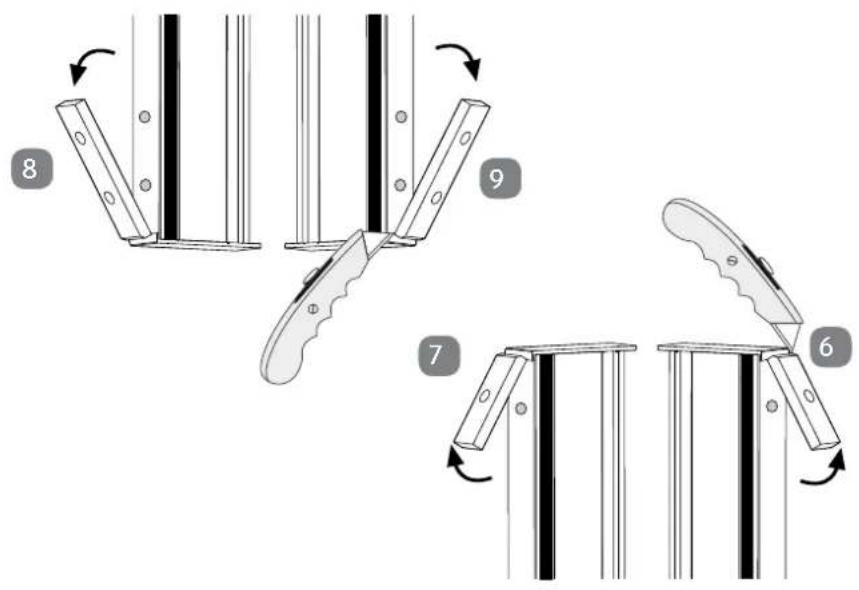

– Trennen Sie die Bohrschablone von den

Verbindern 6, 7, 8, 9 mit dem Cuttermesser 37 ab.

1. Setzen Sie die Abdeckkappe Scharnierseite 15 auf der Scharnierseite von innen nach außen auf.
2. Legen Sie die Abdeckkappe nach hinten um.
3. Setzen Sie die Abdeckkappe Schließseite 14 auf der Schließseite von innen nach außen auf.
4. Legen Sie die Abdeckkappe nach hinten um.

Tipp: Richten Sie Abdeckkappen mittig aus. Biegen Sie die Abdeckkappen vor der Montage gegebenenfalls nochmal leicht auf Vorspannung (ca. 80°).

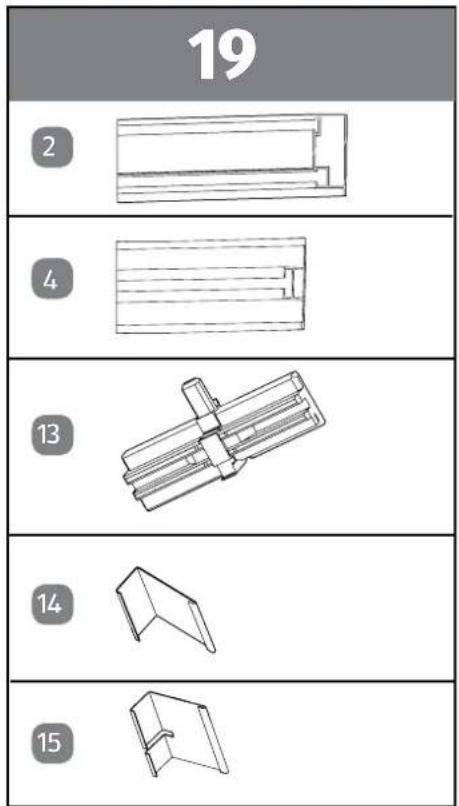

• Verbinden Sie die vorbereiteten Höhenprofile ^2 mit dem Griffprofil ^4 . Achten Sie darauf, dass die Abdeckkappe Schließseite ^14 und die Abdeckkappe Scharnierseite ^15 an den Mittelverbindern ^13 ausgerichtet sind.

A = Schließseite
B=Innenansicht unten
C = Scharnierseite
- Verbinden Sie das Trittschutzprofil 5 und die Höhenprofile 2 mit den Torx-Schrauben 22. Beachten Sie, dass auf der Scharnierseite das Scharnier 18 mit der oberen Torx-Schraube befestigt werden muss.

Tipp:

• Ziehen Sie die Torx-Schrauben im Wechsel gleichmäßig an.
  • Ziehen Sie die Schrauben nur handfest an.
• Reduzieren Sie das Drehmoment, wenn Sie einen Akkuschrauber verwenden.

A = Schließseite
B = Innenansicht oben
C = Scharnierseite

- Verbinden Sie die Höhenprofile ^2 oben mit dem Querprofil ^3 mit den Torx-Schrauben ^22 . Beachten Sie, dass auf der Scharnierseite das Scharnier ^18 mit der Torx-Schraube befestigt werden muss.

Tipp:

• Ziehen Sie die Torx-Schrauben im Wechsel gleichmäßig an.
  • Ziehen Sie die Schrauben nur handfest an.
• Reduzieren Sie das Drehmoment, wenn Sie einen Akkuschrauber verwenden.

1. Halten Sie das mittlere Scharnier 18 im Abstand von 0,5 cm unterhalb der Abdeckkappe Scharnierseite 15 an.
2. Markieren Sie das Bohrloch.
3. Bohren Sie die markierte Position mit dem Metallbohrer 31 max. 1,5 cm tief vor, nicht durchbohren!

Tipp: Achten Sie beim Markieren und Bohren auf die Richtung des Schraubloches. Beachten Sie hierzu die Abbildung.

- Befestigen Sie das Scharnier ^18 für die Mitte mit einer kurzen Torx-Schraube ^23 an vorgebohrter Position.

Tipp:

• Achten Sie bei der Anbringung auf die Richtung des Schraubloches. Beachten Sie hierzu die Abbildung.
• Ziehen Sie die Torx-Schrauben im Wechsel gleichmäßig an.
  • Ziehen Sie die Schrauben nur handfest an.
• Reduzieren Sie das Drehmoment, wenn Sie einen Akkuschrauber verwenden.

1. Befestigen Sie das Fiberglasgewebe 1, indem Sie die Klemmleisten 28 in die Nut der Profile 2, 3, 4 und 5 mit einem Gummihammer 39 einschlagen.
2. Setzen Sie am Griffprofil 4 den Handgriff 17 mit ein.
3. Kürzen Sie das überstehende Fiberglasgewebe mit einem Cuttermesser 37.

Tipp:

• Schlagen Sie die Klemmleisten gegenüberliegend ein. Fangen Sie am Griffprofil an. Beachten Sie hierzu die Reihenfolge in der Abbildung.
• Sie brauchen das Fiberglasgewebe nicht manuell zu spannen.
• Achten Sie beim Kürzen des Fiberglasgewebes darauf, dass Sie nicht mit dem Cuttermesser abrutschen. Sie können das Gewebe damit beschädigen.

- Fixieren Sie den Überstand der Bürstendichtung ^29 mit doppelseitigem Klebeband oder Klebstoff. Klebeband und Klebstoff sind nicht im Lieferumfang enthalten.

26
19
23
31
33
38
41

1. Prüfen Sie, ob die Befestigungsstäbe 21 in die Scharniere 18 und Scharnierhalter 19 passen. Bohren Sie gegebenenfalls Scharniere und Scharnierhalter leicht nach.

2. Legen Sie den Insektenschutzrahmen auf der Außenseite des bestehenden Türrahmens an.

3. Richten Sie den Insektenschutzrahmen mit einer Wasserwaage 33 aus.

4. Zeichnen Sie die Bohrlöcher für die Scharnierhalterung an.

5. Bohren Sie die Bohrlöcher mit einem Metallbohrer 31 vor.

6. Befestigen Sie die Scharnierhalter 19 mit Torx-Schrauben 23 am bestehenden Türrahmen.

Tipp:

• Beachten Sie, dass Sie den Türrahmen beschädigen.
  • Bitten Sie eine weitere Person um Hilfe.

19
21

• Verbinden Sie die Scharniere 18 mittels der Befestigungsstäbe 21 mit den Scharnierhaltern 19, um den Insektenschutzrahmen zu fixieren.

- Zeichnen Sie die Position der Magnete ^16 am bestehenden Türrahmen an.

Tipp: Die Abbildung zeigt beispielhaft Anschlagseite links.

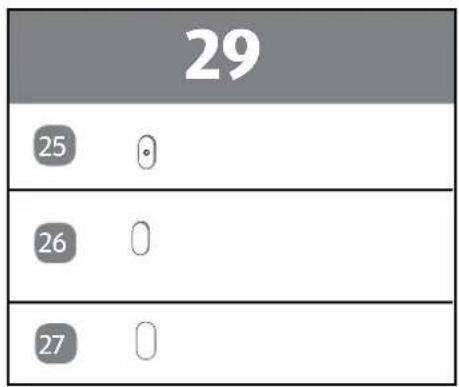

- Kleben Sie die zwei Magnetplatten ^25 an den markierten Positionen mit doppelseitigen Klebepads ^26 an, um eine optimale Schließung zu gewährleisten. Achten Sie darauf, dass die Magnetplatten bündig mit der Außenkante der Höhenprofile ^2 abschließen.

Tipp:

- Sie können die Magnetplatten optional auch mit Kreuzschlitzschrauben 24 anbringen. Beachten Sie, dass hierbei der Türrahmen beschädigt wird.

• Die Schutzfolie ^27 schützt den Insektenschutzrahmen vor Kratzern.

30

Gesamtansicht von außen.

Da bin ich mir sicher.

VERTRIEBEN DURCH:

HECHT-INTERNATIONAL GMBH

IM HERRMANNSHOF 10

91595 BURGOBERBACH

GERMANY

KUNDENDIENST

AT [phone]

www.hecht-international.com

MODELL: Slim+

ARTIKELNUMMER: 48684

04/2016

5

JAHRE GARANTIE
