BEDIENUNGSANLEITUNG Colour MOTO
MOTO Qualität Sicherheitshin
Danke, dass Sie sich für das MOTO Pedal entschieden haben. Dieses Manual wurde entwickelt, um Ihnen technische Unterstützung zu geben. Schauen Sie in diesem Manual bei Fragen nach und wenden Sie sich wenn nötig an einen erfahrenen Fahrradmechaniker oder an support@motobicycles.com
Das MOTO Pedal wird in allen Einzelteilen in Deutschland unter höchsten Qualitätsanforderungen gefertigt und in sorgfältiger Handarbeit montiert. Sollten Sie dennoch einmal Beanstandungen haben, wenden Sie sich bitte an Ihren Fachhändler oder den MOTO Support.
Sicherheitshinweise
Bitte beachten Sie, dass die Pedale eine Einfahrstrecke von 50 bis 100 Kilometer benötigen bis die Gleitlager ihre endgültige Leichtgängigkeit erreicht haben.
Für die Wartung des Pedals lesen Sie bitte die Wartungsanleitung unten oder auf unserer Website. Bitte beachten Sie, dass die Pedale nicht für den wettkampfmäßigen Einsatz vorgesehen sind.
Wir empfehlen zum Fetten der Lagerung BERULUB FR 16 oder ein gleichwertiges leichtes, silikonfreies, synthetisches Spezialschmierfett mit PTFE-Zusätzen.

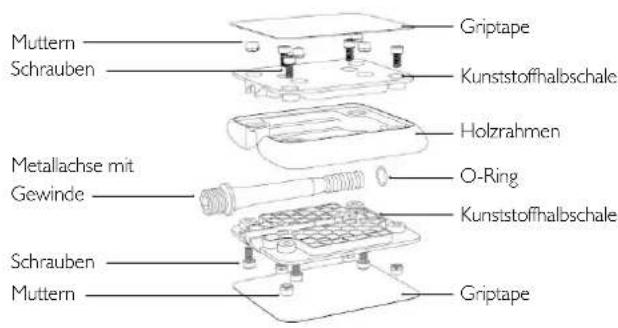

Aufbau
Zur Montage des MOTO Pedals wird ein Inbusschlüssel der Größe 8 mm benötigt.
An der Pedalachse befindet sich ein Innensechskant der Größe 8 mm.
Lesen Sie bitte dieses Manual sorgfältig vor der Verwendung durch und folgen Sie den Anweisungen genau.
Bewahren Sie dieses Manual nach dem Durchlesen zum späteren Nachschlagen an einem sicheren Ort auf.
Zerlegen Sie die Pedale nur, wenn sie mit der Technik vertraut sind und alle erforderlichen Werkzeuge zur Hand haben.
Inhalt
I. Demontage der vorhandenen Pedale.
2. Kurbel säubern, insbesondere das Pedalgewinde gründlich reinigen.
BefestigungMontagewerkze
Bitte zur Montage unbedingt die Montagevorschriften und das vorgeschriebene Anzugsdrehmoment des Kurbelherstellers beachten!
Links Pedal
Das linke Pedal ist zusätzlich durch eine Rille / Beschriftung am Bund gekennzeichnet.
Pflege und Wartung
Um die optimale Funktion der Pedale zu erhalten, sollten sie regelmäßig nach einigen hundert Kilometem gewartet werden. Dies bedarf nur weniger Schritte und dauert nicht länger als 5 Minuten. Damit das Pedal bei Bedarf gewartet werden kann, wurden die Griptape Pads so entwickelt, dass sie, je nach Abnutzung, mehrere Male verwendet werden können.
I. Griptape abziehen
Griptape für einige Sekunden mit einem Föhn erwärmen und vorsichtig abziehen.
2. Halbschalen trennen
Schrauben Sie die Halbschalen auseinander. Nutzen Sie dazu den beiliegenden Inbusschlüssel der Größe 3 mm.
3. Pedalachse einfetten
Reinigen und fetten Sie die Pedalachse ausreichend. Für das Einfetten der Pedale empfehlen wir BERULUB FR 16, oder ein ähnliches synthetisches Spezialschmierfett mit PTFE-Zusätzen.
4. Halbschalen verschrauben
Beim wieder zusammenschrauben der Halbschalen ist darauf zu achten, dass der O-Ring in den dafür vorgesehenen Rillen der Halbschalen sitzt und nicht beschädigt wird. Bitte ziehen Sie die Schrauben in den Kunststoffhalbschalen mit einem Drehmoment von 120-150 Ncm an. Nutzen Sie dazu den beiliegenden Inbusschlüssel.
5. Griptape aufkleben
Vorhandenes oder neues Griptape aufkleben - bei neuen Pads ggf. Klebeflächen vorher reinigen.
Klicken der Pedale
Sollten die Pedale nach intensivem Gebrauch leicht klicken, ist dies ein Zeichen, dass die Lagerung nachgezogen werden muss. Hierzu bitte wie unter "Wartung" beschrieben vorgehen.
Rechtes Pedal
Achtung! Das rechte Pedal verfügt über ein Rechts-, das linke Pedal über ein Linksgewinde an der Pedalachse zur Montage an den Kurbeln.
Griptape mit einem Föhn erwärmen und abziehen.
O-Ring in die dafür vorgesehenen Rillen einpassen und Schrauben anziehen.
Pedalbreiten-Verstellung
Weitere Tips finden Sie unter
