BEDIENUNGSANLEITUNG DR 201 ALBRECHT

www.albrecht-online.de - [e-mail]

Dovenkamp 11 · 22952 Lütjensee · Tel.: [phone] · Fax: 84 91-48

Daimlerstraße 1 k · 63303 Dreieich · Tel.: [phone] · Fax: 94 81-60

PMANWHF0004C

DR 201

Sicherheitshinweise Was ist DAB?

Um Schäden am Gerät zu verhindern, beachten Sie folgende Vorsichtsmaßnahmen:

1 Halten Sie die Antenne von Stromleitungen fern.

2 Bevor Sie die Batterien wechseln, schalten Sie das Gerät "aus"

3 Achten Sie darauf, dass die Batterien richtig eingelegt sind (+/-)

4 W enn das Gerät heiss werden sollte, suchen Sie sofort einen autorisierten Händler auf.

5 Vermeiden Sie das Gerät auf den Boden fallen zu lassen. Keine starken Erschütterungen!

6 V ersuchen Sie nicht das Gehäuse zu demonteren.

7 Halten Sie das Gerät von Wasser und Wasserdampf fern.

8 Schützen Sie das Gerät vor Sonnenlicht, großer Hitze und Feuchtigkeit.

9 Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterien.

10 Verwenden Sie zur Reinigung keine Chemikalien, wie z.B. Benzol oder Alkohol.

DAB ist ein neues digitales Format, durch welches man kristallklaren Sound in CD-Qualität hören kann. Selbst im Auto oder im Zug hat man einen guten, geräuschfreien Empfang.

DAB Broadcast besteht aus einem Hochgeschwindigkeits-Datenstream im Radiokanal.

Ein Ensemble setzt sich aus mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Die Radiostationen strahlen unter anderem Audio-Signale, wie den Namen des Senders, Neuigkeiten oder Programminformationen aus.

Diese Informationen werden dann auf dem Bildschirm des DR 201 angezeigt.

DAB ermöglicht es auch, einen speziellen Sender für eine bestimmte Zeit, z.B.für ein Event (wie Formel 1) zu zu schalten. Ist dieser Event beendet, kehrt der Radiohörer automatisch zum vorherigen Sender zurück. Diese zusätzlichen Sender können jederzeit aktivert werden.

InhaltsverzeichnisInl

1. INBETRIEBNAHME

1 Packungsinhalt 7

2 Geräteaufbau 8

3 Bedienungselemente 9

4 LCD Bildschirm 10

5 Inbetriebnahme 11

2. GRUNDFUNKTIONEN

1 Ein/Ausschallen 13

2 Antennen Einstellung 13

3 Lautstärkenregelung 14

3. DAB FUNKTIONEN

1 Ensemble Einstellungen 15

2 Service Auswahl 19

3 Weitere Bildschirm Informationen 19

4. DR201 EINSTELLUNGEN

1 DR201 Andere Modi und Einstellungen 21

2 Bildschirmanpassung 24

3 "Hold"-Taste 26

5. UKW FUNKTIONEN

1 UKW Umschaltfunktion 27

2 Fequenzeinstellungen 27

6. MP3 PLAYER FUNKTION

1 MP3 Player Umschaltfunktion 30

2 Inbetriebnahme 30

3 MP3 Player Einstellung 32

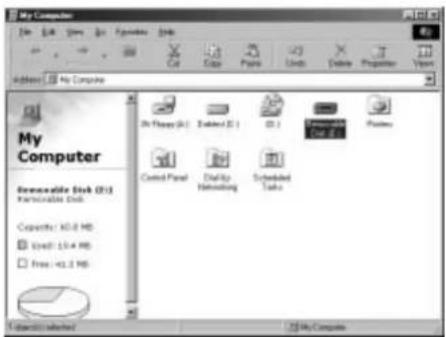

7. WECHSELDATENTRÄGER FUNKTIONEN

1 Anschlu des DR201 an den PC 35

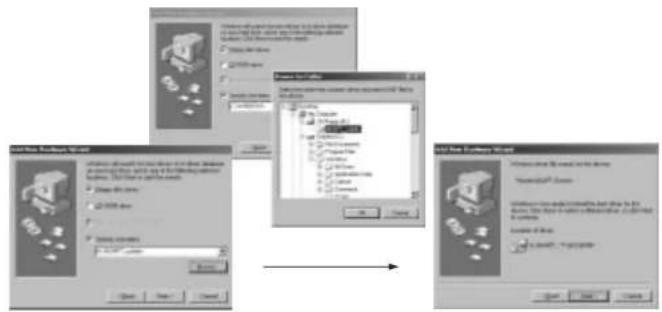

2 Vor dem "Upload/Download" 36

3 Funktion 41

8. BATTERIE/NETZBETRIEB

1 Batteriebetrieb 48

2 Netzbetrieb 48

1. INBETRIEBNAHMEInl

ANHANG

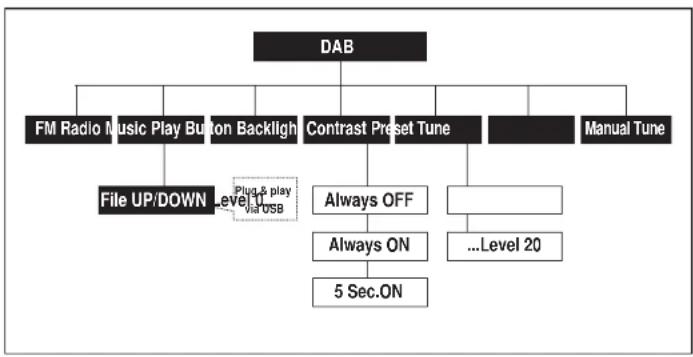

ANHANG 1 Menüstruktur - DAB Block 49

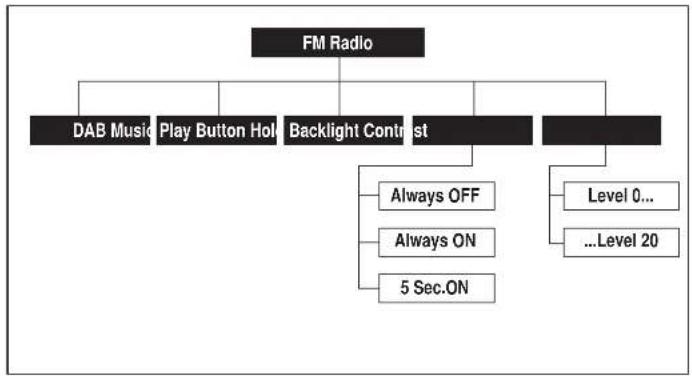

Anhang 2 Menüstruktur-UKW Radio Block 50

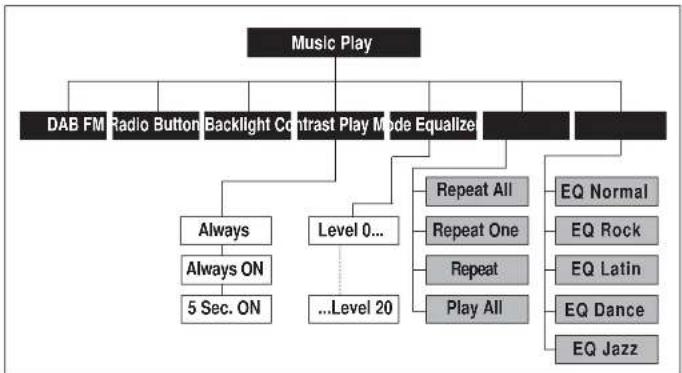

Anhang 3 Menüstruktur-MP3 Player Block 51

Anhang 4 Ensemble Informationsbeispiele 52

Anhang 5 Regional Frequenz Übersicht 53

1 BAND-III (Europa) 53

2 L-BAND (Europa) 54

3 L-BAND (Canada) 54

Anhang 6 Fehlerbehebung 55

Anhang 7 Spezifikationen 57

GARANTIE

1 Garantleanspruch 58
2 Produkt Information 59
3 Garantieausschluss 59
4 Garantieurkunde 59

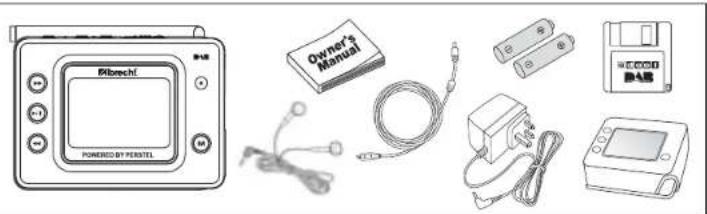

1 Packungsinhalt

· DR201 DAB Digital Radio Empfänger
. Stereo Kopfhörer
Bedlenungsanleitung
2 AA Alkaline Batterlen
• Installationsdiskette
USB Kabel
- Transporttasche
. Netzteil

Ribrecht POWERED BY PERSTEL Owner's Manual

1. INBETRIEBNAHME

1. INBETRIEBNAHME

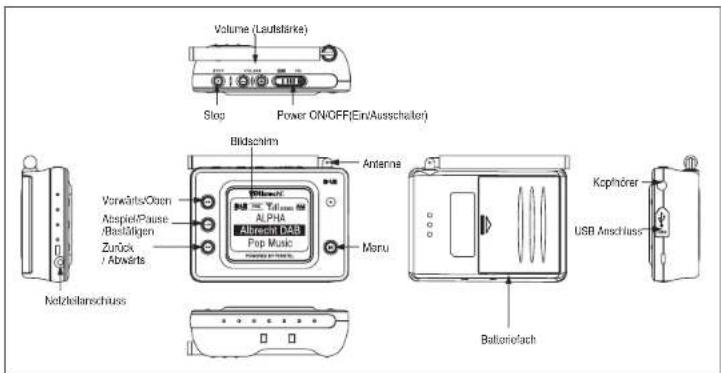

2 Geräteaufbau

Volume (Lautstärke) Stop Power ON/OFF(Ein/Ausscheller) Bildschirm Antenna Verwärts/Open AbspielPause /Bestätigen Zurück / Abwärts Albrenen D48 Pop Music Manu Kopföreer USB Anschluss Netzheilanschuss Batterylach

3 Tasten

Taste Name Funktion
	Power ON/ OFF Ein/Ausschalter
	Play/Pause/Bestätigen Be	Abspiel/Pauselaste im MP3 Player Modus Bestätigungstaste im DAB Modus (markierte Linie im DAB Modus bestätigen)
	Vorwärts	Um zum nächsten Menü oder Sendereintrag zu gelangen, drücken Sie diese Taste
	Zurück	Um zum vorherigen Menü oder Sendereintrag zu gelangen, drücken Sie diese Taste
	Lautstärke	Um die Lautstärke zu erhöhen, diesen Knopf drücken Für kontinuierliche Erhöhnung Knopf gedrückt halten
	Lautstärke-	Um die Lautstärke zu verringern diesen Knopf drücken Für kontinuierliche Verringerung Knopf gedrückt halten
	Menü Durch Drücken der	Menü Taste die Funktion auswählen, um Funktionsmodus zu verlassen, bzw. um einen Menüpunkt nach oben zu kommen, Taste erneut drücken
	Stop Stoppt die Musik im MP3 Player Modus.

1. INBETRIEBNAHME

1. INBETRIEBNAHME

4 LCD Bildschirm

DAB Modus		MP3 Player Modus
Esemble einstellen	Lautstärke einstellen MP3	Player einstellen

5 Inbetriebnahme

- Batterie einlegen' austauschen

Bitte stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie einen Batteriewechsel vornehmen.

①Um das Batteriefach zu öffnen, schieben Sie die Batterieabdeckung in Pfeilrichtung.
② Legen Sie zwei(2) AA Alkaline Batterien in das Battenenlach. Bitte achten Sie auf *+/-". (Ziehen Sie am Band, um alte Batterien zu entlemen)
③ Schieben Sie nun den Batteriedeckel entgegen der Pfeilrichtung, bis er einrastet.
④ Zur Sicherheit: entfernen Sie die Battenen, wenn Sie das Gerät längere Zeit nicht benutzen!

2. Grundfunktionen1.

. Kopfhörer

Bevor Sie den Kopfhörer benutzen, stecken Sie den Kopfhörer in den Kopfhörereingang an der Oberseite. Um mögliche Schäden zu vermeiden, achten Sie darauf, dass Sie nur den Original Kopfhörer verwenden.

Mbrech POWERED BY PERSTEL

1 Ein/Ausschalten

① Schieben sie den "POWER" Schalter in die "ON" Position. Der Bildschirm schaltet sich in wenigen Sekunden ein.

② Der DR201 speichert die letzte Einstellung vor dem Ausschalten. Beim emeuten Einschalten startet er an der zuletzt gespeicherten Position.
③ Schieben Sie den "Power" Schalter in die "OFF" Position um den DR201 auszuschalten.

2 Antennen Einstellung

Da einige Länder ihre Programme auf Band III, andere auf L-Band ausstrahlen, empfiehlt sich zu überlegen, ob Sie den DR201 als Band III oder als Dual Band Gerät benötigen.

Für maximalen Empfang müssen Sie mit der Antennenlänge variieren. Für bestmögliche Qualität im Band III sollten Sie die Antenne voll ausziehen. In Regionen, in denen ein gutes Signal verbreitet wird, kann man die Antenne ohne Qualitätsverlust zu haben, wieder einschieben.

Liegt ein schlechtes Signal vor. müssen Sie die Antenne neu ausrichten.

Beachten sie hierzu die Frequenztabelle im Anhang 5.

2. Grundfunktionen

3. DAB Funktion

3 Lautstärkeregelung

Durch drücken der Taste (+/-) wird die Lautstärke geregelt. Der DR201 hat 21 Lautstärkeeinstellungen.

Bei gedrückt gehaltener Lautstärketaste steigt, bzw. fällt die Lautstärke automatisch.

Die Lautstärkeneinstellungen sind im DAB, UKW Radio und MP3 Player Modus gleich.

1 Ensemble Einstellungen

Wird der DR201 in den DAB Modus geschaltet, sucht er automatisch den zuletzt empfangenden Sender.

Ist das Eingangssignal zu schwach oder nicht vorhanden, müssen Sie den Sendersuchlauf erneut starten. im Bildschirm erscheint:

Einstellen eines Ensemble: Im "Preset Tune" Modus (Sendersuchlauf) erscheint (PRE)

① Drücken Sie ( ⊙ ) oder ( ⊙ ) so oft, bis der gewünschte Sender im Bildschirm angezeigt wird.
② Ist der gewünschte Sender eingestellt, dauert es ca. 1-2 Sekunden, bevor das DAB Signal empfangen wird. Das Signal am Bildschirm wechselt in (wie im oberen rechten Bild: die Einstellung ist abgeschlossen)
③ Ist das Ensemble eingestellt, erscheint in der ersten Zeile auf dem Bildschirm der Name der Station (z.B.Bayern)

3. DAB FUNKTIONEN

3. DAB Funktion

④ Der Sendername erscheint in der zweiten Zeile auf dem Bildschirm.
⑤ In der dritten Zeile erscheinen die "DLS" - Informationen (Dynamic Label Service). Diese Informationen bestimmt jeder Sender individuell(z.B. Programminformationen, Schlagzeilen, Wetter oder Verkehrsnachrichten). Zusätzlich können noch andere Infos ausgestahlt werden.(siehe Seite 19)
⑥ Sendemame und Lautstärkenanzeige werden durch den Ensemble Name bis zur nächsten Lautstärkenänderung ersetzt.

- Einstellen eines Ensemble : Im manuellen Modus erscheint das Symbol MAN

① Drücken Sie(→)oder(→)so oft, bis der gewünschte Sender im Bildschirm erscheint.
② Ist der gewünschte Sender eingstellt, dauert es ca. 1-2 Sekunden, bevor das DAB Signal empfangen wird. ("Tuned" wie im oberen Bild)
③ Ist das Ensemble engestellt, erscheint in der ersten Zeile auf dem Bildschim der Name der Stadion(z.B.Bayern)
④ Der Sendername erscheint in der zweiten Zeile.
⑤ In der dritten Zeile erscheinen nach ca. 1-3 Sekunden die "DLS" - Informationen Diese werden von jedem Sender individuell gesendet.(z.B.Programminformationen, Wetter, Schlagzeilen). Zusätzlich können noch andere Infos ausgestahlt werden(siehe Seite 19).
6. Sendername und Lautstärkenanzeige werden durch den Ensemble Name bis zur nächsten Lautstärkenanzeige ersetzt.

Beim Wechseln eines Ensemble erscheint MAN oder PRE

Drücken Sie die ( ⚙️ ) Taste. Dadurch wird die zweite Zeile markiert. Der Name des Ensemble erscheint.

② Drücken Sie nun (⊖) oder (⊖) isolange, bis der gewünschte Sender empfangen wird.

3. DAB Funktion

3. DAB Funktion

Automatischer Sendersuchlauf - es erscheint ( AUTO )

①Drücken Sie die ( - )Taste bis die zweite Zeile auf dem Bildschirm markiert ist.
②Halten Sie ( Ⓧ)oder ( Ⓧ) so lange gedrückt, bis AUTO auf dem Bildschirm erscheint.

③ Wird ein Ensemble empfangen, wird der Sendemame in der zweiten Zeile auf dem Bildschirm angezeigt.
Ist das Ensemble eingestellt, erscheint in der ersten Zeile auf dem Bildschirm der Name der Station(z.B. Sachsen)
④ Ist der Sendesuchlauf beendet, schaltet das Gerät automatisch auf dieses MAN oder dieses PRE Symbol.
⑤ Hat der Sendesuchlauf kein Ensemble (Sender) gefunden, beginnt der DR201 erneut automatisch mit dem Sendersuchlauf.

2 Service Auswahl

① Ist der Sendersuchlauf beendet, wird die erste Zeile markiert. Der Service Componenten Name erscheint im Bildschirm.
② Drücken Sie die (_) oder (_) Taste für andere Service Componenten. Einige Service Componenten haben
"Secondar Service Componenten", die zusätzliche Kanäle belegen, diese werden automatisch nach den

"Primären Component" angezeigt.

3 W eitere Bildschirm Informationen

Haben Sie diese Service Componenten aufgerufen, können Sie sich nun zusätzliche Services Informationen anzeigen lassen.

① Drücken Sie diese Taste ( ☉ ), dadurch wird die dritte Zeile markiert.
② Dücken Sie (⊖) oder (⊖) um die verfügbaren Service Informationen zu sehen.

3. DAB FUNKTIONEN

4. DR201 EINSTELLUNGEN

③ Folgende Service Informationen können angezeigt werden

Beachten Sie, dass einige Informationen nicht angezeigt werden, da sie nicht von allen Sendern unterstützt werden.

v Dynamic Label
v Programm Typ
v. Data Rate Label (Bandbreite)
v. Aktuelle Zeit wird nicht von allen Sendem übertragen
v DAB Modus Informationen

1 DR201 andere Modi und Einstellungen: MENÜ Knopf( M)

DR201 ist ein DAB Empfänger in Verbindung mit einem UKW Radio und einem MP3 Player.
Die unterschiedlichen Modis und Einstellungen werden mit der Menü Taste gesteuert.
Um den Modus des DR201 zu wechseln:
Drücken Sie die ( ) Taste. Das Menü wird auf dem Bildschirm angezeigt.

«DAB Modus»

«MP3 Player Moudso»

▶Die folgenden Menüoptionen sind im DAB Modus verfügbar:

1. FM Radio (UKW Radio)
2. Music Play (MP3 Player)
3. Button Hold (Tastensperre)
4. Backlight (Hintergrundbeleuchtung)
5. Contrast (Kontaste)
6. Preset Tune (Sendersuchlauf)
7. Manual Tune (Manueller Sendersuchlauf)

4. DR201 Einstellungen

4. DR201 Einstellungen

▶ Folgende Menüoptionen sind im UKW Modus verfügbar:

1. DAB
2. Music Play (MP3 Player)
3. Button Hold (Tastensperre)
4. Backlight (Hintergrundbeleuchtung)
5. Contrast (Kontrast)

▶ Folgende Menüoptionen sind im MP3 Modus verfügbar:

1. DAB
2. FM Radio (UKW Radio)
3. Button Hold (Tastensperre)
4. Backlight (Hintergrundbeleuchtung)
5. Contrast (Kontrast)
6. Play Mode (MP3 Player)

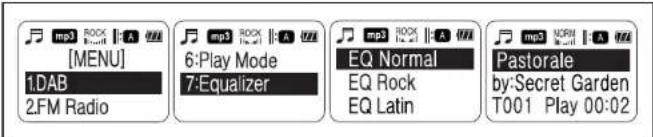

7. Equalizer

- Drücken Sie solange (_) oder (_) bis die gewünschte Menü Option markiert ist. Bestätigen Sie diese mit der (_) Taste.

[MENU] 1.FM Radio 2.Music Play → FM MAN Teller STEREO 95.90MHz VOL10

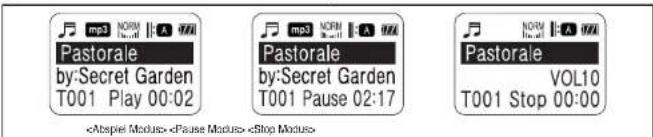

[MENU] 1.FM Radio 2.Music Play → Pastorale VOL10 T001 Stop 00:00

4. DR201 EINSTELLUNGEN

4. DR201 EINSTELLUNGEN

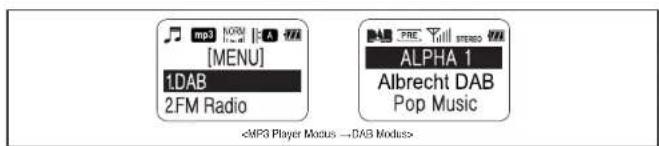

[MENU] 1DAB 2FM Radio DAB Modus> ALPHA 1 Albrecht DAB Pop Music

2 Bildschirmanpassung

Hintergrundbeleuchtung und Kontraste können am Bildschirm eingestellt werden.

. Hintergrundbeleuchtung

① Drücken Sie die ( Ⓜ ) Taste. Das Menü wird auf dem Bildschirm angezeigt.
② Drücken Sie solange ( ⊙) oder ( ⊙) bis Sie den Menüpunkt "Backlight" markiert haben. Bestätigen Sie mit ( ⊙).
③ Stellen Sie die gewünschte Dauer der Hintergrundbeleuchtung durch Drücken ( Ⓧ) oder ( Ⓧ) ein, bestätigen Sie mit ( Ⓧ)
④Zum Abbrechen oder Zurücksetzen in die Originaleinstellung können Sie jederzeit die ( Ⓜ) Taste drücken.

. Kontrasteinstellung

① Drücken Sie die ( Ⓜ ) Taste. Das Menü wird auf dem Bildschirm angezeigt.
② Drücken Sie ( ⊙) oder ( ⊙) bis Sie den Menüpunkt "Contrast" markiert haben. Bestätigen Sie mit ( ⊙).

③Stellen Sie den gewünschten Kontrast durch Drücken ( ⊙) oder ( ⊙) ein. Bestätigen Sie mit ( ⊙).
④Zum Abbrechen oder Zurücksetzen in die Originaleinstellung können Sie jederzeit die ( Ⓞ ) Taste drücken.

5. UKW FUNKTIONEN4.

3 "Hold" Taste

Ist der DR 201 komplett eingestellt, können Sie ihn gegen unbeabsichtigten Tastendruck schützen.

① Drücken Sie die ( Ⓜ ) Taste. Das Menü wird angezeigt.
② Drücken Sie (_) oder (_) solange bis der "Hold" Menü Punkt auf dem Bildschirm erscheint. Drücken Sie nun die (_) Taste, um den Tastenschutz zu aktivieren.

③ "HOLD" erscheint auf dem Bildschirm, wenn diese Taste aktiviert ist. Nun ist keine Tasteneingabe mehr möglich.
④ Zum Deaktivieren der "Hold" Funktion drücken Sie die ( ) Taste für 2 Sekunden.

Sobald "HOLD" am Bildschirm erloschen ist, arbeitet der DR201 wieder normal.

1 UKW Umschaltfunktion

① Drücken Sie die ( Ⓞ ) Taste. Das Menü wird auf dem Bildschirm angezeigt.
② Durch Drücken (_) oder (_) wählen Sie die UKW Funktion aus. Markieren Sie diesen Menüpunkt und bestätigen Sie ihn mit (_) .
③Das UKW Symbol erscheint im Bildschirm.

2 Frequenzeinstellung

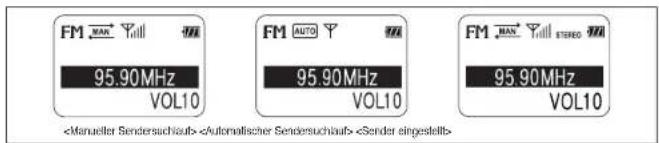

- Manuelle Einstellung

①Um den momentanen Sender zu wechseln, drücken Sie solange ( ⊙) oder ( ⊙) bis zum gewünschten Sender.
② Wird ein Sender eingestellt, erscheint das Signalstärkesymbol, sowie das STEREO/MONO Symbol.
③Das Sendersuchlaufsymbol erscheint MAN (manueller Suchlauf + automatischer Sendersuchlauf Modus).

5. UKW Funktionen

5. UKW FUNKTIONEN

Automatischer Sendersuchlauf

①Indem Sie (⊖) oder (⊖) gedrückt halten, wird der nächste Sender automatisch gesucht.
② AUTO Automatischer Sendersuchlauf erscheint siehe obere Abbildung.
③Der DR 201 stoppt den automatischen Sendersuchlauf, wenn er einen Sender gefunden hat. Er wechselt dann automatisch auf MAN.
④ Drücken Sie ( ⊙) oder ( ⊙) um den automatischen Sendersuchlauf zu starten. Der DR 201 wechselt in den Sendersuchlauf.
⑤ Ist der DR 201 am Ende des Frequenzbandes angelangt, beginnt er mit der Suche von vom.

Zurück in den DAB Modus schalten

① Drücken Sie die MENÜ Taste ( ☉ ). Das Menü wird im Bildschirm angezeigt.
② Durch Drücken( ⊖) oder ( ⊙) wählen Sie die DAB Funktion aus.

Bestätigen Sie dies mit der ( Ⓞ) Taste.

③Befindet sich der DR 201 im DAB Modus, erscheint auf dem Bildschirm das DAB Symbol.
ACHTUNG: Beim Wechseln vom UKW oder MP3 Player Modus in den DAB Modus (oder umgekehrt), geschieht dies mit Verzögerung einiger Sekunden.

FM MAN STEREO [MENU] 1.DAB 2.Music Play DAB PRE STEREO ALPHA 1 Albrecht DAB Pop Music

6. MP3 Player Funktionen

6. MP3 Player Funktionen

1 Umschalten in einen anderen Modus

Nähere Informationen im Abschnitt 1 Seite 21.

2 Funktionen

Bildschirmanzeige

Musikformal Equalizer Abspielmodus Mocus mp3 NORM Battericanzolgo Datename Pastorale by:Secret Garden T001 Stop 00:00 Interpret Liechnummer Abepiestatus Speizeit

- Play / Pause / Stop (Abspielen / Pause / Stop)

① Drücken Sie diese ( ⭕) Taste um das Muskstück abspielen zu können.
②Sind Dateiname und Interpret länger als die Bildschirmgrö, werden diese als Laufschritt angezeigt.

mp3 NORM Imp 00:02 Pastorale by:Secret Garden T001 Play 00:02 mp3 NORM Imp 00:02 Pastorale by:Secret Garden T001 Pause 02:17 mp3 NORM Imp 00:02 Pastorale VOL10 T001 Stop 00:00

③ Drücken Sie (_) um das Musikstück anzuhalten, durch erneutes Drücken wird das Abspielen fortgesetzt. (Pause)
④Drücken Sie ( ⊙) um die Musik während des Abspielens bzw. der Pause zu stoppen.(Stop)
⑤Wurde "Stop" getätigt, beginnt der DR 201 beim erneuten Drücken der Abspieltaste am Anfang des zuletzt gehörten Stückes.

ACHTUNG: Die meisten Musikstücke haben eine feste Datenrate von 128kbps oder 192kbps usw. Musikstücke mit VBR (Various Bit Rate) können instabil laufen.

- Musikstücke suchen

① Drücken Sie (⊖) oder (⊖) um nach gespeicherler Musikstücken zu suchen. Dateiname und Interpret wird entsprechend angezeigt. (die Suchfunktion ist während des Abspiel/Pause/Stop Modus aktiv.)

6. MP3 PLAYER FUNKTIONEN

6. MP3 PLAYER FUNKTIONEN

② Haben Sie das gewünschte Musikstück gefunden, drücken Sie (_) um es abzuspielen.
③ Durch Drücken von (_) oder (_) im Pausenmodus, wird automatisch das nächste verfügbare Musikstück abgespielt, außerdem wird der Pausenmodus aufgehoben.
④ Durch Drücken von (_) oder (_) im Abspielmodus, wird das nächste verfügbare Musikstück abgespielt.
⑤ Durch Gedrückthalten von (_) oder (_) im Abspielmodus erscheint im Bildschirm 'FF' oder 'REW' Diese FF und REW Funktionen sind sehr hilfreich, um ein Musikstück an einer bestimmten Stelle schneller zu finden. Werden diese Tasten nicht mehr gedrückt, läuft die Musik in normaler Geschwindigkeit weiter.

3 MP3 Player Einstellungen

- Wechseln des Abspielmodus

① Drücken Sie die MENÜ ( Ⓞ ) Taste.
② Durch Drücken (⊖) oder (⊖) gelangen Sie in den "Play Mode" (Abspielmodus). Bestätigen Sie mit (⊖).
③ Die verschiedenen "play modes" werden angezeigt. (Siehe nächste Seite)
④ Durch Drücken (⊖) oder (⊖) wählen Sie den Abspielmodus aus. Bestätigen Sie mit (⊖).

mp3 NORM 1:1

Pastorale

Verschiedene Absplelmöglichkeiten

"Repeat All" - spielt alle gespeicherten Musikstücke und wiederholt diese.

"Repeat One" - spielt ein ausgewähltes Musikstück und wiederholt dieses.

Repeat Shuffle - spielt alle gespeicherten Musikstücke nach dem Zufallsprinzip.

Play All - spielt alle gespeicherten Musikstücke nacheinander ab. Jedes Lied wird einmal gespielt, das Abspielen endet mit dem letzten Musikstück.

6. MP3 PLAYER FUNKTIONEN

7. WECHSELDATENTRÄGER FUNKTIONEN

- Wechseln der Equalizereinstellung

① Drücken Sie die MENU (_) Taste.
② Durch Drücken von (⊖) oder (⊖) gelangen Sie in den Equalizer Modus. Bestätigen Sie mit (⊖).
③ Die verschiedenen Equalizer Einstellungen werden angezeigt. (siehe untere Darstellung)
④ Suchen Sie einen Equalizer Modus aus und bestätigen Sie mit (●).

das Equalizer-Symbol wechselt und der DR 201 beginnt mit dem Abspielen.

Verschiedene Equalizer Einstellungen

1 Anschluss des DR201 an einen PC

Der DR201 funktioniert als Wechseldatenträger, wenn er an einem PC angeschlossen ist. Als dieser kann er nicht nur zum "Download" von Musikdaleien, sondern auch als Speichermedium für Grafiken, Dokumente und andere Dateien verwendet werden.

Als Wechseldatenträger bringt er Ihre Daten auf einfachstem Weg z.B. vom Büro nach Hause. (Kontrollieren Sie die Systemvorausetzung) "Download" und "Upload" erfolgt mittels USB Kabel.

Eine Liste mit den heruntergeladenen Musikstücken (MP3) erscheint. Diese kann mit der "Music Play" Software auf dem PC abgespielt werden.

ACHTUNG : Ist der DR 201 im Abspiemodus, stellen Sie bitte niemals eine USB-Verbindung zwischen dem DR 201 und dem PC her. Ist das Gerät im DAB oder UKW Radio Modus, können dann dadurch einige Tasten nicht richtig funktionieren.

7. WECHSELDATENTRÄGER FUNKTIONEN

7. WECHSELDATENTRÄGER FUNKTIONEN

2 Vor dem Datei Upload / Download

System Voraussetzungen

• Pentium 133 MHz oder höher
• Windows 98 / ME / 2000 / XP
• USB "Port" muss unterstützt werden.
• 3.5" Diskettenlaufwerk

. Verbindung zwischen DR 201 und dem PC;

• Windows ME/2000/XP erkennt den DR 201 als externe Festiplatte.
• Windows 98 benötigt einen Treiber, der sich auf der mitgelieferten Diskette befindet.

Installation des USB Treibers unter Window 98

① Schalten Sie den DR201 ein und setzen Sie ihn in den Abspielmodus.
② Schließen Sie das mitgelieferte USB Kabel an den PC an.
③ Schließen Sie das USB Kabel an den DR201
④ Windows 98 findet ein USB device [Neue Hardware].

⑤ Auf dem Bildschirm erscheint "New Hardware" hinzufügen. Klicken Sie auf "weiter"

⑥ Wenn Sie nach dem Treiberlaufwerk gefragt werden, legen sie die Installationsdiskette in das Diskettenlaufwerk ein. [A; drive] Spezilizieren Sie folgenden Treiberplad: [A:\ADAPT_usbdrv], und klicken dann [OK].
⑦ Die Treiber Installation beginnt nun automatisch.

⑧ Ist die Treiber Installation beendet, klicken Sie auf [finish], um den Installationsprozess abzuschließen.

Die oben genannte Installation wiederholt sich zweimal.

• Erstens für USB Mass Storage Class Treiber
• Zweitens für den ADAPT Schnittstellentreiber

7. WECHSELDATENTRÄGER FUNKTIONEN 7. WECHSELDATENTRÄGER FUNKTIONEN

⑨ Ist die Installation abgeschlossen. überprüfen Sie bitte, durch Öffnen des Arbeitsplatzes, ob der DR201 richtig angeschlossen ist. Dies ist der Fall, wenn das [Wechselatenträger-Symbol] erscheint.

Wichtig:upload/download funktioniert nur im "Musik Player" Modus.

① Schalten Sie den DR201 ein und wechseln Sie in den "Musik Player" Modus.(MP3 Player Modus)
② Verbinden Sie das USB Kabel zuerst mit dem PC und dann mit dem DR201.
③Haben Sie den DR201 mit dem PC verbunden, wechselt der Bildschirm (DR 201) in [File UP/DOWN]. Der PC hat nun ein Wechselalenträger-Symbol, wie in der folgenden Abbildung.

My Computer My Computer (Shift 1.0) My Computer (Shift 2.0) Windows 1.0 (1.0) Windows 2.0 (1.0) Windows 3.0 (1.0) Windows 4.0 (1.0) Windows 5.0 (1.0) Windows 6.0 (1.0) Windows 7.0 (1.0) Windows 8.0 (1.0) Windows 9.0 (1.0) Windows 10.0 (1.0)

7. WECHSELDATENTRÄGER FUNKTIONEN

7. WECHSELDATENTRÄGER FUNKTIONEN

④ Sie finden außerdem ein Wechseldatenträger-Symbol in der Windows Taskleiste

Datei Up/Download ist sehr einfach, und können mit den Windows Standardmethoden auf das Wechseldaten Träger-Symbol kopiert werden.

Musikdateien mit der Endung MP3 können mit dem "Music Play" abgespielt werden.

· Trennen des DR201 vom PC

Wurde das USB Kabel unsachgemä en fernt, kommt es am DR201 zu

Schäden, und Daten können verloren gehen. Um Schäden zu vermeiden, bitte folgende Punkte beachten!

1. Klicken Sie das Wechseldatenträger-Symbol auf der Windows Taskleiste an. Auf dem Bildschirm öffnet sich ein Fenster.
2. Klicken Sie auf "USB Disk" und dann auf "Stop"
3. Ein Bestätigungstenster erscheint. Klicken Sie auf "USB Disk" und bestätigen Sie mit "OK"
4. Nun erscheint die Nachricht, dass der Wecheldatenträger vom System entfernt werden kann. Klicken sie auf "OK".
5. Nun entfernen Sie das USB Kabel vom DR201.

7. WECHSELDATENTRÄGER FUNKTIONEN7.

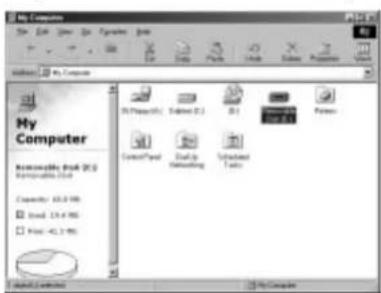

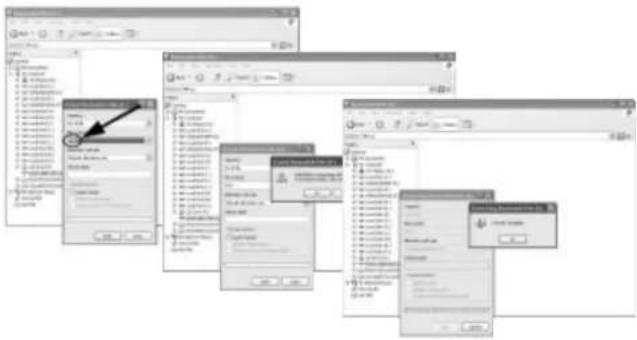

- Wechseldatenträger Formatierung

Ist ein defekter Sektor im DR201 enthalten, mu das gesamte Gerät neu formatiert werden.

Erst "Removable Disk" mit der rechten Maustaste markieren, nun "Format" markieren und "O.K" Achtung : Alle vorhandenen Dateien auf dem DR201 werden gelöscht.

- Achtung : Stellen Sie sicher, das Sie "FAT" für den Wechseldatenträger eingestellt haben!!! Formatieren Sie niemals unter "FAT32", da es zu Fehlfunktionen kommt.

Der DR201 ist ein batteriebetriebenes Radio. Der Status der Batterien wird im Bildschirm angezeigt. Sobald das Batteriesymbol blinkt, müssen Sie die Batterien wechseln.

Für den Batteriewechsel beachten Sie bitte die Bedienungsanleitung von Seite 11. Sehr wichtig: Um eine optimale Leistung zu erzielen, verwenden Sie bitte nur hochwertige Alkaline Batterien. WICHTIG : Worden die Batterien schwächer, erscheint auf dem Bildschirm "Low Battery" Die DAB. UKW Radio und MP3 Player Funktionen arbeiten nicht mehr.

2 Netzbetrieb

Der DR201 wird mit einem Netzteil ausgeliefert. Schliessen Sie das Netzteil an der Seite des DR 201 an. Sobald der DR 201 am Netzteil angeschlossen ist, verbraucht er keine Batterien mehr.

Anhang 1 Menüstruktur - DAB Block

ANHANG

ANHANG

Anhang 2 Menüstruktur - UKW Radio Block

Anhang 3 Menüstruktur - MP3 Player Block

ANHANG

ANHANG

Anhang 4 Ensemble Informations Beispiel

Service Ebene	Angezeigte Bildschirminformation Information Label
Ensemble	PERSTEL DAB			Ensemble Label
Service Components	ALPHA 1Pop Music News	ALPHA 2ALPHA 3Sports	ALPHA XData SVC	Service Label Program Type
Andere Service Info.	Song titleSinger nameSong introductionText information	Regular Audio ServicePlayer IntroductionTeam Results	Dynamic LabelTime LabelData Rate LabelOther Label

Anhang 5 Regional Frequenz Tabelle
1. BAND-III (Europe)

Frequency Label Frequency Label Frequency Label
174.928MHz 5A 199	360MHz 8	C 220.352MHz 11C
176.640MHz 5B 201	072MHz 8	D 222.064MHz 11D
178.352MHz 5C 202	928MHz 9	A 223.936MHz 12A
180.064MHz 5D 204	640MHz 9	B 224.096MHz 12N
181.936MHz 6A 206	352MHz 9	C 225.648MHz 12B
183.648MHz 6B 208	064MHz 9	D 227.360MHz 12C
185.360MHz 6C 209	936MHz 10	A 229.072MHz 12D
187.072MHz 6D 210	096MHz 10	N 230.784MHz 13A
188.928MHz 7A 211	648MHz 10	DB 232.496MHz 13B
190.640MHz 7B 213	360MHz 10	C 234.208MHz 13C
192.352MHz 7C 215	072MHz 10	D 235.776MHz 13D
194.064MHz 7D 216	928MHz 11	A 237.488MHz 13E
195.936MHz 8A 217	088MHz 11	N 239.200MHz 13F
197.648MHz 8B 218	640MHz 11	B

ANHANG

ANHANG

Frequency Label Frequency Label Frequency Label
1452.960MHz LA 1466.656MHz	LI 1480.352MHz LQ
1454.672MHz LB 1468.368MHz	LJ 1482.064MHz LR
1456.384MHz LC 1470.080MHz	LK 1483.776MHz LS
1458.096MHz LD 1471.792MHz	LL 1485.448MHz LT
1459.808MHz LE 1473.504MHz	LM 1487.200MHz LU
1461.520MHz LF 1475.216MHz	LN 1488.912MHz LV
1463.232MHz LG 1476.928MHz	LO 1490.624MHz LW
1464.944MHz LH 1478.640MHz	LP
Frequency Label Frequency Label Frequency Label
1452.816MHz LA 1466.768MHz	LI 1480.720MHz LQ
1454.560MHz LB 1468.512MHz	LJ 1482.464MHz LR
1456.304MHz LC 1470.258MHz	LK 1484.280MHz LS
1458.048MHz LD 1472.000MHz	LL 1485.952MHz LT
1459.792MHz LE 1473.744MHz	LM 1487.696MHz LU
1461.536MHz LF 1475.488MHz	LN 1489.440MHz LV
1463.260MHz LG 1477.232MHz	LO 1491.184MHz LW
1465.024MHz LH 1478.976MHz	LP

Anhang 6 Fehlerbehebung

Problems Fehlerbehebung
Gerät schaltet sich nicht ein. Batterien wechseln. Batterien sind eventuell leer.Bitte überprüfen Sie, ob die Batterien richtig eingelogt sind.
Es wird kein DAB Signal empfangen.	Bitte überprüfen Sie, ob in dieser Region DAB Empfang möglich ist.Richten Sie die Antenne neu aus.Probieron Sie andere Sonder zu empfangen.
Der Ton setzt aus, oder Sie hören gar nichts mehr	Das empfangene Signal ist zu schwach, richten Sie die Antenne neu aus. Wechseln Sie den Standort.Meiden Sie die Nähe von PC's (mögliche Störquelle)
Es wird ein DAB Signal empfangen, aber sie hören nichts	Überprüfen Sie, ob ein Audiosignal übertragen wird.Überprüfen Sie die Bandbreito. (Bei Bandbreite 256Kops kein Empfang möglich).Überprüfen Sie, ob der Kopfhörer nichtig eingesteckt ist.Überprüfen Sie die Laurstärke.

ANHANG ANHANG

Problems	Fehlerbehebung
- Keine Tasteneingabe möglich	- Überprüfen Sie, ob die "Hold" Funktion aktiv ist. Zum Deaktivieren drücken Sie die ( 😊) Taste 2 Sekunden.- Ist das USB Kabel noch am PC und der DR 201 im DAB oder UKW Radio Modus entfernen Sie das USB Kabel.
- Bildschirm ist schwach zu erkennen	- Überprüfen Sie den Kontrast vom Bildschirm.
- Hintergrundbeleucht schwach	- Überprüfen Sie die Bildschirmeinstellung.

Anhang 7 Spezifikationen

Classificationen Specificationen Optionen
Frequenz Bereich Band-III : 174 MHz~240MHz VL-BAND : 1452 MHz~1492MHz LUKW : 87.50 MHz~108MHz F
Stromquelle +3.0V +/-20%
Batterien 2AA Alkaline Batterien
Netzteil 3V / 500mA (2.8 )
Bildschirm 4-Zeilen Bildschirm mit Hintergrund Beleuchtung
Audio Ausgangsleistung 10mW @ 16
Audio Frequenz Boroich 20Hz 20KHz*
Abmessungen (L xH x) 84 60 24 x x mm
Betriebslemparatur -5°C ~ +35°C
Außentemperatur	-40°C ~ +80°C
Music Player Format	.mp3 (MP3 Format bis zu 320kbps/sec)
Speichorkapazität	64MB

Informationen in diesem Handbuch können ohne Ankündigung geändert werden.

GARANTIE

Notizen

Europäische Gewährleistungsbedingungen

Ihr DAB Radio wird von Ihrem Händler entweder reparten oder ausgeauscht, falls innerhalb von 2 Jahren nach dem ersten Erwerb durch einen Endverbraucher ein Defekt durch Materialteher oder lehleralte Verarbeitung aufmitt. Diese Gewährleistungspflicht bezieht sich nicht auf Wasserschäden, Schäden und / oder Folgeschäden durch auslaufende Balsenien Akkus oder nicht bestimmungsgemässen Gebrauch des Gerätes.

Die Gewährleistung bezieht sich nicht auf Tragetaschen, Ohnhörer oder Ankannen, selbst wenn sie zum Lieferumlang gehören oder Teil des Produktes, auf das sich die Gewährleistung bereinigt, sind, oder auf die Arbeitskosten zum Ausbau und Wiedereinbau eines voll eingebauten Geräts.

Im Gewinnfleistungskall kontaktieren Sie bitte den Händler, bei dem Sie das Gerät erworben haben. Im Regelfall wird der Händler Sie bitten, das Gerät an ihr oder eine von ihm angegesene Serviceadresse folgenacht zusammen mit der Kaufqualtung einzuschicken.

Das europäische Gewänderstungsrecht sichert Ihnen gewisse Rechte zu. Im Einzelfall ist es möglich, dass Sie aufzehalt der Länder der EU andere Rechte haben. Weitere Informationen ersteilt Ihnen der Fachhändler, bei dem Sie das Gerät erworben haben.

Konformität mit europäischen Normen

Dieses DAB Radio entspricht, den Anforderungen der europäischen EMV Diraktive 89/336/EEC und den daraus abgelsiteiten nationalen Verordnungen. Es erfüllt die europäischen hammerslerten Nomen

EN 55022 mit A1, sowie EN 55024. Die jeweils reueste Fassung unserer Konformitätserklärung ist unter unserer Service-Webseite http://www.hobbyradio.de jederzeit abrultbar.

Hinweis: Für den Betrieb eines Rundfunkgeräts werden in den meisten europäischen Ländern Rundfunkgebühren erhoben (z.B. in Deutschland über die GEZ). Dies gilt unter bestimmten Voraussetzungen auch für Zweitergäte. Bitte erkündigen Sie sich gegebenenfalls.

Notizen
