Marke	Xomax
Modell	VW-CN
Produkttyp	Autoradio / Navigationssystem
Abmessungen (B x H x T)	178 x 100 x 50 mm
Gewicht	0,5 kg
Stromversorgung	12 V Gleichspannung (Fahrzeugbordnetz)
Leistungsaufnahme	max. 10 A
Displaygröße	7 Zoll
Displayauflösung	1024 x 600 Pixel
Touchscreen	Kapazitiv, Multitouch
Navigationssystem	Ja, mit vorinstallierten Karten
Kartenmaterial	Europa (Länder auf Anfrage)
Radiofunktionen	UKW/MW/LW, RDS, 30 Senderspeicher
Bluetooth	Ja, Version 4.2, Freisprecheinrichtung
USB-Anschluss	2 x USB (vorne/hinten)
SD-Kartenslot	Ja, bis 32 GB
Unterstützte Audioformate	MP3, WMA, WAV, FLAC, AAC
Unterstützte Videoformate	AVI, MP4, MKV, MOV
Videoausgang	1 x RCA (für externen Monitor)
Audioausgang	4 x RCA (Front/Rear/Subwoofer)
Rückfahrkameraeingang	Ja, automatische Umschaltung
Lenkradfernbedienung	Kompatibel (Adapter erforderlich)
Betriebstemperatur	-10 °C bis +60 °C
Reinigung und Pflege	Mit weichem, trockenem Tuch abwischen
Sicherheitshinweise	Nur im Fahrzeug verwenden, Kurzschluss vermeiden

Häufig gestellte Fragen - VW-CN Xomax

Wie installiere ich das Xomax VW-CN Autoradio?

Verbinden Sie die Kabel gemäß der Farbcodierung (ISO-Stecker) und schieben Sie das Gerät in den DIN-Schacht. Befestigen Sie es mit den mitgelieferten Halterungen.

Kann ich mein Smartphone über Bluetooth verbinden?

Ja, aktivieren Sie Bluetooth am Gerät und suchen Sie nach dem Gerät 'Xomax VW-CN'. Der Pairing-Code lautet standardmäßig 0000.

Wie aktualisiere ich die Navigationskarten?

Laden Sie die Karten von der offiziellen Xomax-Website herunter und kopieren Sie sie auf eine SD-Karte. Legen Sie die Karte ein und starten Sie das Update im Menü 'Navigation'.

Warum wird kein Ton ausgegeben?

Prüfen Sie die Lautstärkeeinstellungen und ob die Stummschaltung aktiviert ist. Überprüfen Sie auch die Kabelverbindungen an den Lautsprechern.

Wie kann ich das Gerät auf Werkseinstellungen zurücksetzen?

Halten Sie die Reset-Taste (kleiner Knopf auf der Vorderseite) mit einem spitzen Gegenstand für 3 Sekunden gedrückt. Oder gehen Sie zu 'Einstellungen > System > Zurücksetzen'.

Unterstützt das Gerät Apple CarPlay oder Android Auto?

Nein, das Xomax VW-CN unterstützt kein CarPlay oder Android Auto. Es nutzt ein eigenes Betriebssystem für Navigation und Medien.

Welche Audioformate kann ich über USB abspielen?

Das Gerät unterstützt MP3, WMA, WAV, FLAC und AAC. Stellen Sie sicher, dass der USB-Stick im FAT32-Format formatiert ist.

Wie schließe ich eine Rückfahrkamera an?

Verbinden Sie das Video-Signal der Kamera mit dem CAM-IN-Eingang (RCA) und das rote Stromkabel mit dem Rückfahrscheinwerfer. Die Kamera wird automatisch aktiviert.

Das Gerät reagiert nicht mehr, was tun?

Führen Sie einen Hard-Reset durch: Halten Sie die Power-Taste für 10 Sekunden gedrückt. Falls das nicht hilft, trennen Sie die Stromversorgung für einige Minuten.

Wo finde ich die Bedienungsanleitung als PDF?

Laden Sie die Anleitung kostenlos auf notice-facile.com herunter. Suchen Sie nach 'Xomax VW-CN' und wählen Sie 'Deutsch' als Sprache.

BEDIENUNGSANLEITUNG VW-CN Xomax

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des DVD-Multimedia-Systems VW-CN erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Autoradio.

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir bemühen uns, unsere Online-Anleitungen regelmäßig zu aktualisieren. Sollte eine wichtige Information fehlen oder etwas unklar sein, schauen Sie auf unserer Webseite www.xomax.de nach einer aktuelleren Version der Bedienungsanleitung oder kontaktieren Sie unseren Kundenservice.

Hinweis: Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.

Wir legen großen Wert auf die Umwelt. Um sie zu schützen und sauber zu halten, werden bei uns keine auf Papier gedruckten Bedienungsanleitungen mit den Geräten ausgeliefert.

Dafür stellen wir Ihnen Online-Handbücher auf unserer Webseite www.xomax.de zu Verfügung. Diese können Sie von mobilen Geräten aus verwenden oder bei Bedarf auch selbst ausdrucken.

Version der Anleitung

Version 1.0

Letztes Update 01.12.2015

Inhaltsverzeichnis

Inhaltsverzeichnis 3

Sicherheitshinweise und Vorsichtsmaßnahmen 6

Einführung 8

Beschreibung 8

Spezifikationen......8

Packungsinhalt 9

Bedienelemente am Autoradio......10

Bedienelemente-Funktionen .....10

Fernbedienung Knopffunktionen .....12

Installation 13

Installationshinweise....13

Vor der Installation ....13

Anschlussschema Cinch 15

Anschlussschema ISO-Stecker 16

Stecker Pinbelegung 17

Stecker zum Can-Bus (weiß)......17

Stecker zum Autoradio (schwarz).....17

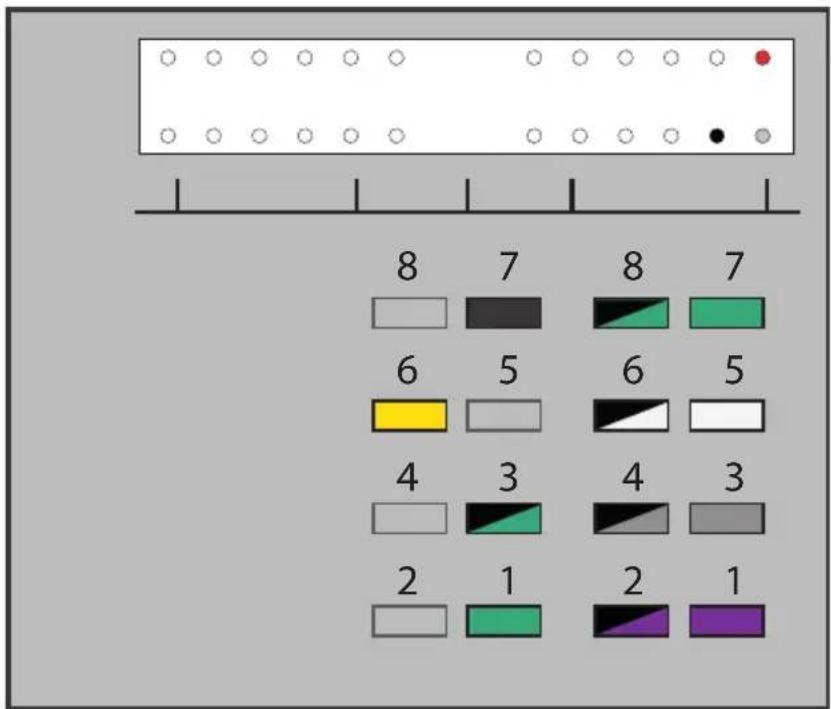

Quadlock-Buchsen-Belegung 18

Inbetriebnahme 19

Fernbedienung verwenden....19

Fernbedienung Batteriewechsel .....19

Gerät einschalten/ausschalten......20

MicroSD-Karte einschieben .....20

USB-Medien anschließen......20

CD/DVD einlegen....20

Werkseinstellungen....20

Navigation starten 20

Grundfunktionen 21

Hauptmenü aufrufen....21

Zurück 21

Modus Auswahl ......21

Lautstärke....21

Stummschalten 21

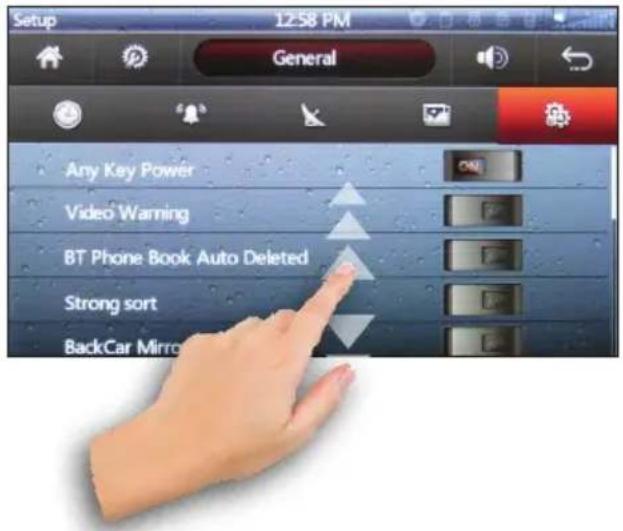

Seiten blättern 21

Listen scrollen....22

Menüdesign ändern......22

Datenträger und Medien 23

Unterstützte Datenträger......23

Unterstützte Dateiformate ......23

ID3-Tag (Titel- und Interpret)......24

Umgang mit CDs und DVDs ......24

Hinweise zum Umgang .....24

Discs reinigen 24

Neue Discs verwenden ......25

Radiomodus 26

Radio-Oberfläche......26

Radiomodus anschalten....26

Automatische Sendersuche ......26

Manuelle Sendersuche....26

Sender speichern....26

AMS Automatischer Suchlauf......27

Modulation (AM/FM) umschalten.....27

LOC Signalempfindlichkeit......27

USB-,SD- und Disc-Modi 28

Wiedergabe Modus starten......28

Dateiübersicht....28

Wiedergabe starten ....28

Musik-Wiedergabemodus 29

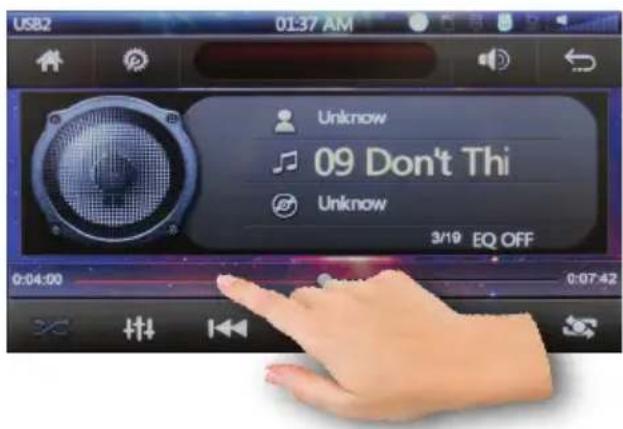

Wiedergabe-Oberfläche .....29

Wiedergabe/Pause 29

Titel vorwärts/Titel zurück .....29

Wiedergabewiederholung....29

Zufallswiedergabe....29

Vor- und Zurückspulen 29

Video-Wiedergabemodus 30

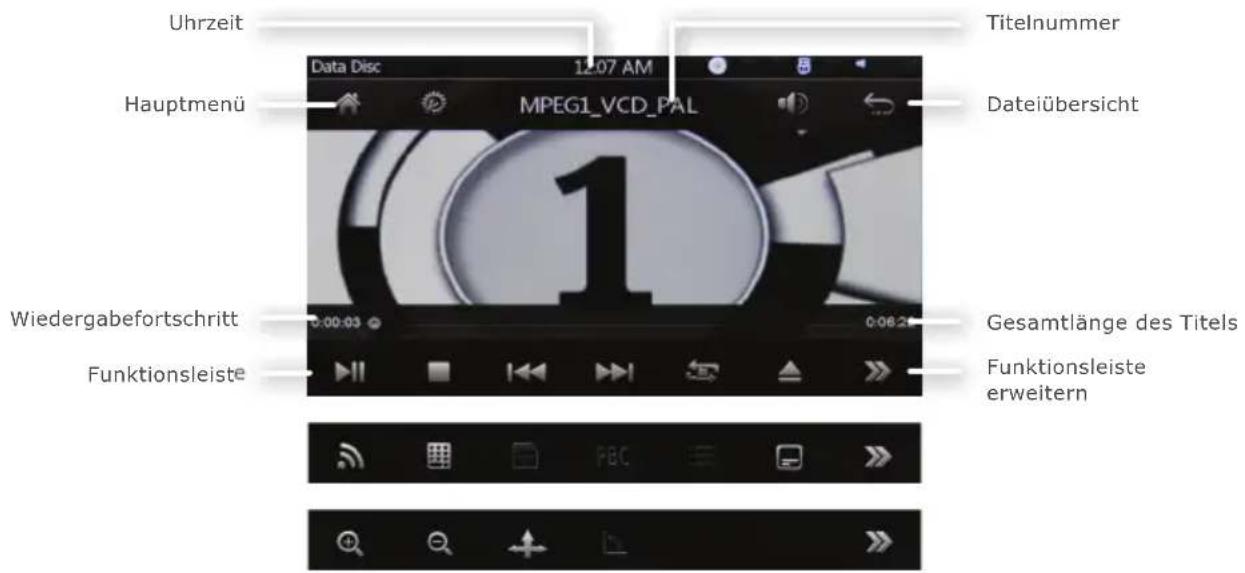

Wiedergabe-Oberfläche ....30

DVD Wiedergabe starten ....30

OSD Videomenü einblenden .....30

Wiedergabe/Pause 30

Titel vorwärts/Titel zurück .....30

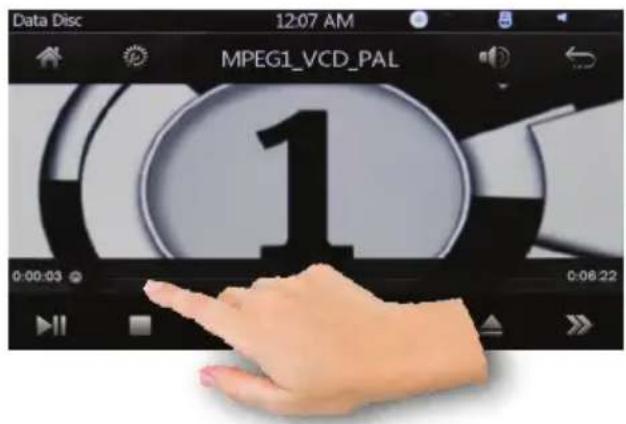

Vor- und Zurückspulen ....31

Untertitel umschalten....31

Tonspur umschalten....31

DVD Menü aufrufen ......31

DVD Video zoomen ....31

Bildbetrachter-Modus 32

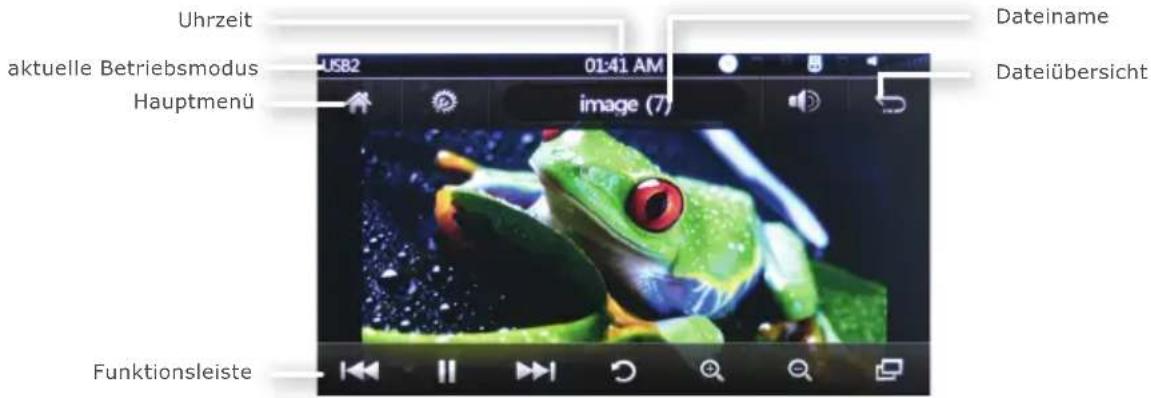

Bildbetrachter-Oberfläche ....32

Bilder öffnen....32

Optionen einblenden ....32

Bild vergrößern/zoomen ....32

Bild vergrößern/zoomen ....32

Diashow anhalten 33

AUX-IN Modus 33

Allgemeine Hinweise ....33

AUX Modus starten ....33

Rückfahrkamera (optional) 34

Allgemeine Hinweise ....34

Anschluss 34

Rückfahrkamera-Modus starten .....34

Lenkradfernbedienung 35

Lenkradfernbedienung Anschluss .....35

Lenkradfernbedienung einstellen.....35

Einstellungsmenü aufrufen......35

Konfiguration 35

Bluetooth Verbindung 36

Bluetooth Modus starten....36

Bluetooth Verbindung aufbauen......36

Freisprechfunktion 36

Allgemeines....36

Eine Nummer wählen 36

Anruf beenden ....37

Anruf entgegennehmen ....37

Anruf ablehnen....37

Anrufprotokoll 37

Verfügbare Protokolloptionen: .....37

Protokoll: Nummer wählen......38

Telefonbuch 38

Telefonbuchinträge laden .....38

Telefonbucheinträge löschen .....38

Telefonbuch Kontakt wählen......38

Telefonbuch Suchen ....38

Bluetooth Musik 39

Allgemeines....39

Bluetooth Musik starten....39

Hintergrundbild einstellen 40

Hintergrundbild-Menü aufrufen......40

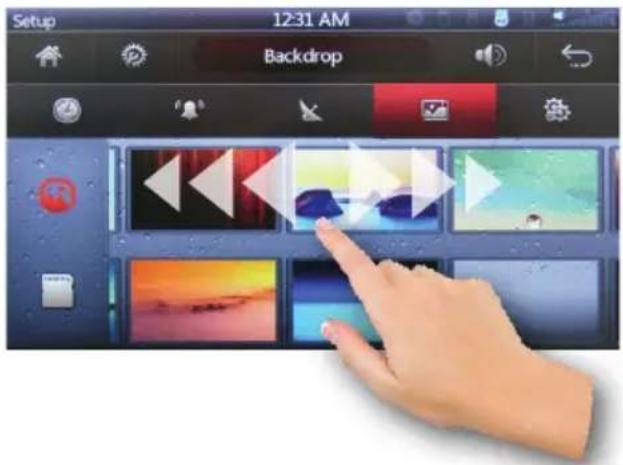

Hintergrundbild wählen 40

Uhr Einstellen 40

Zeitzone einstellen....40

GPS-Zeit einstellen 40

GPS-Pfad einstellen 41

Ton Einstellungen 42

Ton Einstellungen aufrufen......42

Schnell-Equalizer....42

Fader/Balance 42

Subwoofer-Lautstärke ....42

Loudness....43

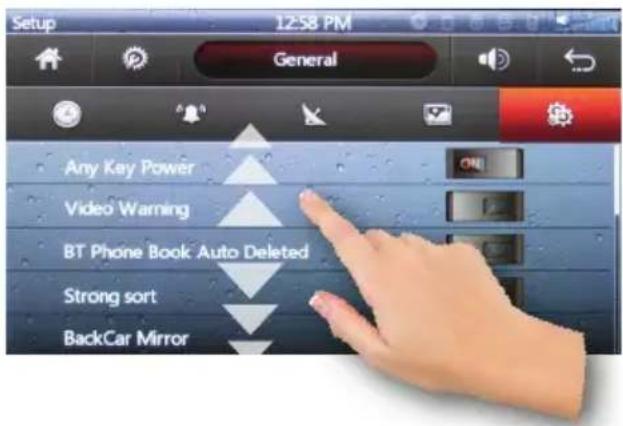

Einstellungen 44

Einstellungs-Menü aufrufen......44

Allgemein/General 44

Anykey Power 44

Video Warning....44

Calibration (Kalibrierung)......45

Allgemeine Problemlösung 46

Entsorgungshinweise 50

Alt-Geräteentsorgung....50

Batterieentsorgung ....50

Sicherheitshinweise und Vorsichtsmaßnahmen

! Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle, um das Gerät in Ruhe zu bedienen.

Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

! Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

! Reparatur des Gerätes

Öffnen Sie das Gerät nicht. Versuchen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Bei einer Öffnung besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder Defekt auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualifizierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) ange- schlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

! Überhitzung

Verdecken Sie keine Lüftungsöffnungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die

Innentemperatur im Fahrzeug nicht über +60°C liegt. Ist es zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Verwendung des Bildschirmes

Drücken Sie nicht zu stark auf das Display des Gerätes. Es kann zu Bildverzerrungen, Fehlfunktionen oder Schäden am Bildschirm führen.

Verwenden Sie keine spitzen oder scharfen Gegenstände, um das Touchscreen zu bedienen. Berühren sie den LCD Bildschirm lediglich mit dem Finger oder mit einem speziellen Stylus.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Umgang mit CDs und DVDs

» Verschmutzungen, Kratzer und Staub können einem optischen Datenträger schaden.

» Bekleben Sie CDs/DVDs nicht und beschriften Sie sie nicht mit dafür ungeeigneten Schreibgeräten.

» Verbiegen Sie CDs und DVDs niemals.

» Bewahren Sie Ihre Datenträger in dafür vorgesehenen Hüllen auf, um Schäden zu vermeiden.

» Setzen Sie Ihre Datenträger niemals direktem Sonnenlicht oder direkter Lüfterhitze aus.

» Insbesondere im Fahrzeug sollten optische Datenträger nicht frei herumliegen, denn durch die Vibrationen und Bewegungen erleiden sie noch schneller Schäden.

» Fassen Sie CDs/DVDs nicht an der Spiegelseite an, um Verschmutzungen und Kratzer zu vermeiden.

» Um einen optischen Datenträger zu reinigen, sollten Sie niemals aggressive Reinigungsmittel, Alkohol oder Lösungsmittel verwenden.

» Verwenden Sie ein sauberes feines Tuch, um die Datenträgeroberfläche vorsichtig von innen nach außen sauber zu wischen.

Einführung

Beschreibung

Das VW-Can ist ein Multimedia- und Navi-Autoradio im Doppel DIN Format.

Das Entertainmentsystem ist mit einem Navigationssystem und vielen multimedialen Features ausgestattet.

Das Autoradio hat ein DVD- und CD-Laufwerk, einen MicroSD-Kartenslot und einen USB-Anschluss.

Musik, Bilder und Videos können von Flash-Speichermedien wie z.B. USB-Sticks und SDHC-Karten oder auch von einer CD oder DVD abgespielt werden.

Das integrierte Navigationssystem kommt inklusive Navisoftware und EUROPA Kartenmaterial.

Spezifikationen

Allgemeine Daten

Betriebsspannung 12V DC

Sicherung 15 A

Einbaugröße 2DIN Standard

TFT LCD Bildschirm

Bilddiagonale 7 Zoll (18cm)

Bildverhältnis ...... 16:9 Breitbildformat

Auflösung 800 x 480 Pixel

FM-Radioempfänger

Frequenzbereich 87.5 - 108 MHz

AM-Radioempfänger

Frequenzbereich 522 - 1620 KHz

USB-Anschluss

Stecker Typ ...... Typ A, normal

Max. unterstützte Größe 64 GB

SD-Kartenslot

Slot Typ ...... microSD

Max. unterstützte Größe 64 GB

Bluetooth

Version 2.0 Class 2

Profile ...... Freisprechen, A2DP

Frequenz 2.4GHz Spektrum

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten. Irrtümer vorbehalten.

Packungsinhalt

Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit.

Im Standard Lieferumfang ist neben dem Autoradio noch folgendes Zubehör enthalten:

① Fernbedienung mit Batterie
② Montageanleitung
③ GPS-Antenne
4 Can-Bus

Hinweis: Der Packungsinhalt könnte aufgrund von Modellupdates und -anpassungen abweichen.

⑤ Anschlusskabelbaum
⑥ Navisoftware auf MicroSD Karte
⑦ USB Verlängerungskabel

Die Abbildungen sind beispielhaft. Sie können optisch vom Original abweichen.

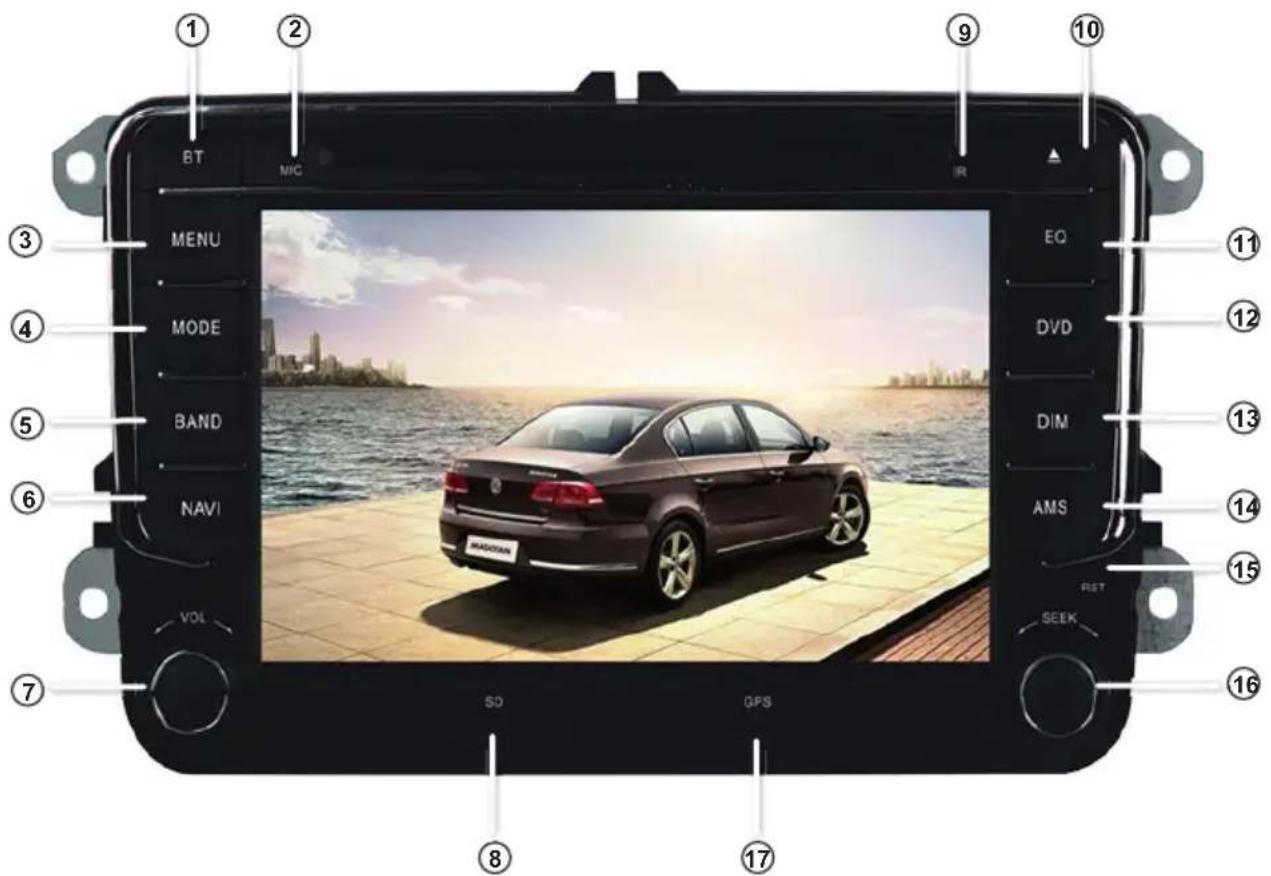

Bedienelemente am Autoradio

Bedienelemente-Funktionen

① BT Bluetooth Menü

Drücken Sie den Knopf, um in den Bluetoothmodus zu wechseln.

② MIC Bluetooth Mikrofon

Das Mikrofon kommt bei Telefonaten über die Bluetooth-Freisprechfunktion zum Einsatz.

Das Mikrofon sollte nicht verdeckt werden, um eine möglichst gute Gesprächsqualität zu gewährleisten.

③ MENU Hauptmenü

Mit dem Menü-Knopf gelangen Sie durch einen Knopfdruck direkt zum

Hauptmenü.

Ein erneuter Druck auf den Knopf wechselt zurück in den im Hintergrund aktiven Modus.

④ MODE Modus umschalten

Wenn das Autoradio angeschaltet ist, drücken Sie kurz diesen Knopf, um zum nächsten Betriebsmodus zu wechseln.

Sie können so zwischen den Modi [Radio], [DVD], [SD], [AV-IN], [Bluetooth], [Tuner], [USB] umschalten.

Wenn ein Datenträger nicht eingelegt ist, wird der entsprechende Modus ignoriert.

⑤ BAND Radio Band umschalten
⑥ NAVI Navigation-Modus

Drücken Sie den Knopf, um die Navigation zu starten oder um in den Navigationsmodus zu wechseln.

⑦ linke Drehknopf drehen Lautstärke

Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen.

Drehen Sie ihn entgegengesetzt, um die Lautstärke zu verringern.

linke Drehknopf drücken Stumschalten

Drücken Sie den linken Drehknopf, um die Tonausgabe stummzuschalten bzw. um die Tonausgabe danach wieder anzuschalten.

⑧ SD microSD-Slot

Der MicroSD-Kartenslot liest MicroSD- und Micro-SDHC-Karten im FAT32-Dateisystem. Maximal unterstützte Größe: 32 GB.

Der linke Slot ist für Ihre persönlichen Daten wie Musik, Videos und Bilder vorgesehen.

⑨ IR Infrarot

⑩ ▲ Disc auswerfen

Drücken Sie den Knopf, um die eingelegte CD bzw. DVD auszuwerfen.

⑪ EQ Equalizer/Fader und Balance

Drücken Sie den Knopf, um die Equalizereinstellungen aufzurufen. Folgende Einstellungen stehen Ihnen zur verfü- gung: [Benutzer], [Flach], [Pop], [Rock], [Jazz], [Klassik], [Fader und Balance Einstellungen]

⑫ DVD DVD- und CD-Modus

Drücken Sie den DVD Knopf, um in den DVD- bzw. CD-Modus zu wechseln.

⑬ DIM Dimmfunktion

Drücken Sie den Knopf, um die Helligkeit des Bildschirms zu einstellen. Folgende Einstellungen stehen Ihnen zur Verfügung: [Tag], [Nacht], [Aus]

⑭ AMS Automatischer Speicher-Sendersuchlauf

[Radio] Startet die automatische Sendersuche und speichert die Sender.

⑮ RES Zurücksetzen

Mit dem innenliegenden Knopf kann das Gerät auf Werkseinstellkungen zurückgesetzt werden.

⑯ rechte Drehknopf drehen nächster Titel

[Wiedergabe] Drehen Sie den Knopf stufenweise im Uhrzeigersinn, um zum nächsten Titel zu springen.

Drehen Sie ihn entgegengesetzt, um zum vorherigen Titel zu springen.

re. Drehknopf drehen Feinverstellung

[Radio] Drehen Sie den Knopf, um den Radiosender in 0,05 MHz Schritten zu verstellen.

⑰ GPS GPS microSD-Slot

Der rechte MicroSD-Kartenslot ist für die Navisoftware reserviert.

In der Regel befindet sich die Navi-software (auf einer microSD-Karte) bei Lieferung bereits im Slot.

Fernbedienung Knopffunktionen

1. ⏻ Gerät an-/ausschalten
2. DN nicht belegt
3. VOL- Lautstärke verringern
4. BAND [Radio] Band umschalten [Wiedergabe] Stopp
5. ESC verlassen
6. OSD Bildschirminfo. einblenden
7. EJECT CD-/DVD-Disc auswerfen
8. [Wiedergabe] Nächster Titel

[Radio] nächster Sender

1. Wiedergabe starten/anhalten
2. [Wiedergabe] Vorheriger Titel [Radio] vorheriger Sender
3. ▶▶▶▶ Im Menü navigieren
4. Anruf annehmen [Bilder] Zoomen
5. 0-9 Ziffernblock [Radio] Senderwahl (1-6) [Wiedergabe] Titelauswahl (0-9)
6. */AUDIO Sterntaste (*) bei Eingabe [Wiedergabe] Tonspur umschalten
7. OPEN nicht belegt
8. MENU Hauptmenü aufrufen
9. MUTE Stummschalten (an/aus)
10. SEL Toneinstellungen aufrufen
11. SRC Modus/Quelle umschalten
12. UP nicht belegt
13. VOL+ Lautstärke erhöhen
14. Enter Eingabe bestätigen
15. Anruf beenden [Dateiübersicht] zum Kernordner
16. REPEAT Wiedergabewiederholung

17. /ANGLE Rautetaste (#)

    [DVD] Blickwinkel umschalten

Installation

Installationshinweise

In dieser Bedienungsanleitung finden Sie einige Installationshinweise und allgemeine Informationen.

Eine ausführliche und bebilderte Montageanleitung finden Sie auf unserer Webseite.

Eine allgemeine Montageanleitung in gedruckter Form befindet sich beim Kauf im Paket.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Vor der Installation

!WARNUNG!

Bitte lesen Sie diese Hinweise vor der Installation sorgfältig durch.

Schäden die durch eine unsachgemäße Installation entstehen, sind nicht durch die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust nicht riskieren möchten, dann sollten Sie das Radio von einem Fachmann installieren lassen.

» Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in

der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.

» Bitte beachten Sie, das diese Einbauanleitung für ein Standard 2DIN Schacht gedacht ist.

» Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das 2DIN Gerät einzubauen.

» Es besteht die Möglichkeit, das Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

» Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre, der Verlust der Gewährleistung.

» Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.

»Das Minus (-) muss an Masse (negativ) angeschlossen sein.

» Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.

» Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.

» Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.

»Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im

Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.

» Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, welche die gleiche Funktion aufweisen. Bitte schauen Sie in die Bedienungsanleitungen beider Geräte, um die richtige Funktion der Kabel herauszufinden.

» Stellen Sie sicher, dass Sie das Negativ-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

» Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

» Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

»Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

» Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

» Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

»Wenn Ihr Fahrzeug keine ACC-Zündungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

» Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies kann zu einem gefährlichen Kurzschluss führen.

» Verbinden Sie niemals die Laut-sprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

» Verbinden Sie niemals die Lautsprecher (-) mit der Autokarosserie.

» Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten ist eine reibungslose Funktion des Gerätes nicht gewährleistet.

Anschlussschema Cinch

Anschlussschema ISO-Stecker

Stecker Pinbelegung

Stecker zum Can-Bus (weiß)

C1 - (-) Masse

C2 - (+) Can-Bus

C3 - (+12V) Tastenbeleuchtung

C11 - (+12V) Zündungsplus

C12 - (+) Elektrische Antenne

C13 - nicht belegt

C14 - nicht belegt

C15 - nicht belegt

C16 - Can-Bus TX

Stecker zum Autoradio (schwarz)

G1 - (+12V) Tastenbeleuchtung

G2 - (+) Verstärkeransteuerung

G3 - Handbremse (Masse)

G4 - Can-Bus RX

G5 - nicht belegt

G6 - nicht belegt

G7 - (-) Lautsprecher hinten links

G8 - (+) Lautsprecher hinten links

G9 - (-) Lautsprecher vorne links

G10 - (+) Lautsprecher vorne links

G11 - (+) Elektrische Antenne

G12 - (+12V) Zündungsplus

G13 - Rückfahrkamera Steuerung

G14 - Can-Bus TX

G15 - (-) Masse

G16 - (+12V) Dauerplus

G17 - (-) Lautsprecher hinten rechts

G18 - (+) Lautsprecher hinten rechts

G19 - (-) Lautsprecher vorne rechts

G20 - (+) Lautsprecher vorne rechts

Quadlock-Buchsen-Belegung

A
B

Buchse A (Stromversorgung)

Auf der Seite A finden Sie die Buchse für die Stromversorgung.

QA1 - Can-Bus (grün)

QA2 - nicht belegt

QA3 - Can Low (grün/schwarz)

QA4 - nicht belegt

QA5 - nicht belegt

QA6 - (+) 12V Dauerplus (gelb)

QA7 - (-) Masse (schwarz)

QA8 - nicht belegt

Buchse B (Lautsprecher)

Auf der Seite B befinden sich die Lautsprecher-Anschlüsse.

QB1 - (+) hinten rechts (violett)

QB2 - (-) hinten rechts (violett/schwarz)

QB3 - (+) vorne rechts (grau)

QB4 - (-) vorne rechts (grau/schwarz)

QB5 - (+) vorne links (weiss)

QB6 - (-) vorne links (weiss/schwarz)

QB7 - (+) hinten links (grün)

QB8 - (-) hinten links (grün/schwarz)

Die Anschlüsse sind paarweise farblich gekennzeichnet: je ein (+) und ein (-).

Inbetriebnahme

Fernbedienung verwenden

Vor der ersten Verwendung muss die Isolationslasche aus der Fernbedienung entfernt werden, um die Fernbedienung verwenden zu können.

Wenn Sie die Fernbedienung verwenden, richten Sie sie horizontal in Richtung des IR-Empfängers am Bedienpanel aus.

Der IR-Empfänger darf nicht verdeckt werden, damit die Fernbedienung richtig funktioniert.

Wenn die Reaktion der Fernbedienung nachlässt, wechseln Sie die Batterie.

Die Fernbedienung sollte nicht direktem Sonnenlicht oder hoher Lüfterhitze ausgesetzt werden.

Fernbedienung Batteriewechsel

Die Fernbedienung wird mit einer CR-2025 Lithium-Batterie als Rundzelle betrieben.

Wechseln Sie die Batterie sobald die Reaktion der Fernbedienung nachlässt.

So wird die Batterie gewechselt:

1. Entfernen Sie das Batteriefach durch gleichzeitiges nach links Drücken der Fixierung und Herausziehen des Batteriefaches.

1. Entfernen Sie die alte Batterie und legen Sie eine neue CR-2025 Lithium-Batterie in das Batteriefach ein.

1. Nach dem Wechseln der Batterie schieben Sie das Batteriefach wieder in die Fernbedienung bis es mit einem leisen Klick einrastet.

Gerät einschalten/ausschalten

Drücken Sie den linken Drehknopf, um das Autoradio einzuschalten.

MicroSD-Karte einschieben

Schieben Sie die MicroSD Karte mit der beschrifteten Seite nach oben und mit der Pinseite nach unten ein.

Achten Sie darauf, dass die MicroSD-Karte einwandfrei funktioniert und nicht verschmutzt ist.

MicroSD-Karten müssen mit dem Dateisystem FAT32 oder exFat formatiert sein. Maximal unterstützte Größe: 64GB.

USB-Medien anschließen

Entfernen Sie die Schutzlasche auf der rechten Seite des Panels und Stecken Sie den USB-Stick richtig herum ein.

Verwenden Sie keine zu großen oder schweren USB-Sticks, um nicht versehentlich dagegen zu stoßen. Das könnte sowohl den Datenträger als auch den USB-Slot beschädigen.

Der USB-Stick muss im FAT32 oder exFAT Dateisystem formatiert sein. Maximal unterstützte Größe: 64GB. Es werden nur USB-Sticks (keine USB-Festplatten oder Handys) unterstützt.

CD/DVD einlegen

Legen Sie die CD oder DVD mit der Beschriftung nach oben ein. Die DVD wird automatisch eingezogen und die Wiedergabe startet automatisch.

Achten Sie darauf, dass die CD/DVD keine Kratzer aufweist, einwandfrei funktioniert und nicht verschmutzt ist.

Mit dem ▲ Knopf auf dem Panel kann die CD/DVD wieder ausgeworfen werden.

Werkseinstellungen

Mit dem kleinen RST Knopf kann das Gerät zurückgesetzt werden.

Verwenden Sie einen Kugelschreiber oder ähnlichen Gegenstand, um den Knopf vorsichtig zu drücken.

Nach dem Zurücksetzen schaltet das Gerät aus.

Navigation starten

Drücken Sie den NAVI Knopf auf dem Bedienpanel, um den Navigations Modus zu starten.

Eine Beschreibung der Navigationssoftware finden Sie auf der Webseite des entsprechenden Softwareherstellers.

Grundfunktionen

Hauptmenü aufrufen

Drücken Sie die Menü-Sensortaste auf dem Bildschirm, um in das Hauptmenü zu gelangen. Oder Drücken Sie auf den MENU Knopf auf dem Panel.

Drücken Sie die Zürück-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Modus Auswahl

Variante 1:

Sie können im Hauptmenü direkt auf die Sensortaste des gewünschten Modus tippen.

Variante 2:

Drücken Sie den MODE Knopf auf der Fernbedienung, um zwischen den Modi [Radio], [Disc], [SD-Card], [AV-IN], [BT], [USB] umzuschalten.

Wenn ein Datenträger nicht eingelegt ist, wird der entsprechende Modus beim

Umschalten ignoriert.

Lautstärke

Nutzen Sie den linken Drehknopf am Gerät, um die Lautstärke zu regeln.

Alternativ können Sie die Lautstärke mit den Knöpfen VOL- und VOL+ auf der Fernbedienung regulieren.

Stummschalten

Drücken Sie den linken Drehknopf auf dem Bedienpanel oder den MUTE Knopf auf der Fernbedienung um den Ton stummzuschalten und mit der selben Taste können Sie ihn wieder lautgeschalten.

Seiten blättern

Um in Menü zwischen den Seiten zu blättern, drücken Sie die ①, ② oder ③ Sensortasten auf dem Bildschirm oder wischen Sie mit dem Finger über den Bildschirm in die entsprechende Richtung (sliden).

Um in einer Liste zu scrollen, können Sie ebenfalls mit dem Finger nach unten oder nach oben wischen, um den gewünschten Listenabschnitt in den Sichtbereich zu schieben.

Bei Listen können Sie sich am Scrollbalken am rechten Bildschirmrand orientieren.

Um Menüdesign zu ändern tippen Sie auf die Sensortaste. Sie haben die Möglichkeit zwischen zwei Menüdesigns zu wählen:

Datenträger und Medien

Unterstützte Datenträger

» DVD, DVD-R, DVD+R

» CD und CD-R

» VCD und SVCD

» MP3-CD und MP3-DVD

» USB-Sticks, max. Größe 64 GB, nur im FAT32 oder exFAT Dateisystem

» MicroSD- und MicroSDHC Karten, max. Größe 64 GB, nur im FAT32 Dateisystem

» SD-Karten anderer Größen können mit Hilfe eines kompatiblen Adapters über den USB-Anschluss verwendet werden.

Silhouette of a document or folder icon (no text or symbols)

Abb. MicroSD-Karte

Alle optischen Datenträger

(CD, DVD, VCD) müssen der Standard-Größe von 12cm ∅ entsprechen. Datenträger anderer Größen, Formen oder anderer Formate könnten das Laufwerk beschädigen.

Unterstützte Dateiformate

Video

» XVID codierte AVI Dateien

» MPEG4 codierte AVI Dateien

» MPEG1/2 codierte MPG Dateien

» weitere Formate möglich

Das MP4 Format wird nicht unterstützt. Bitte verwechseln Sie den MPEG4 Codec nicht mit dem Containerformat MP4.

Audio

» MP3-Dateien (mit ID3-Support)

» WMA-Audioformat

Bilder

» JPEG

itte beachten Sie, dass die teien verschiedene Eigenschaften fweisen können, wie z.B. beson- re Codierungen oder Auflösungen.

Es kann daher vorkommen, dass eine Datei eines hier aufgeführten Formates trotzdem nicht gelesen werden kann.

Kompatibilitätsprobleme mit dersen Dateiformaten stellen keinen ekt dar und sind von der Gewähr- tung ausgeschlossen.

ID3-Tag (Titel- und Interpret)

Die ID3-Funktion ermöglicht es, den Titel, das Album und den Interpreten im Wiedergabebildschirm anzuzeigen.

Auch das Albumcover kann angezeigt werden.

Die ID3-Tag-Funktion ist nur für MP3-Dateien verfügbar.

MP3-Dateien müssen mit entsprechenden Informationen, den sogenannten ID3-Tags versehen sein.

Umgang mit CDs und DVDs

Hinweise zum Umgang

» Verschmutzungen, Kratzer und Staub können einem optischen Datenträger schaden.

» Bekleben Sie CDs/DVDs nicht und beschriften Sie sie nicht mit dafür ungeeigneten Schreibgeräten.

» Verbiegen Sie CDs und DVDs niemals.

» Bewahren Sie Ihre Datenträger in dafür vorgesehenen Hüllen auf, um Schäden zu vermeiden.

» Setzen Sie Ihre Datenträger niemals direktem Sonnenlicht oder direkter Lüfterhitze aus.

» Insbesondere im Fahrzeug sollten optische Datenträger nicht frei herumliegen, denn durch die Vibrationen und Bewegungen erleiden sie noch schneller Schäden.

» Fassen Sie CDs/DVDs nicht an der Spiegelseite an, um Verschmutzungen und Kratzer zu verhindern.

Um einen optischen Datenträger zu reinigen, sollten Sie niemals aggressive Reinigungsmittel, Alkohol oder Lösungsmittel verwenden.

Verwenden Sie ein sauberes feines Tuch, um die Datenträgeroberfläche vorsichtig von innen nach außen sauber zu wischen.

Neue Discs verwenden

Neue Datenträger könnten raue Kanten haben, welche dem Wiedergabegerät schaden könnten.

Daher sollten Sie einen neuen Daten- träger für die Verwendung vorbereiten.

Verwenden Sie dafür z.B. einen Kugelschreiber oder einen stabilen Stift. Drücken Sie mit der Stiftkante gegen die Kante des Datenträgers und entfernen Sie so alle rauen Kanten.

Innen- und Außenseite beachten

Radiomodus

Radio-Oberfläche

Radiomodus anschalten

Um in den Radio-Modus zu gelangen, drücken Sie im Hauptmenü auf die

nsortaste.

Alternativ können Sie so oft auf den MODE Knopf auf der Fernbedienung drücken, bis der Radio-Modus auf dem Bildschirm erscheint.

Automatische Sendersuche

Halten Sie das Symbol oder gedrückt, um eine automatische Sendersuche in die entsprechende Frequenzrichtung zu starten.

Manuelle Sendersuche

Drücken Sie die großen Pfeil-Sensor-tasten oder , um schrittweise nach verfügbaren Sendern zu suchen.

Sender speichern

Es gibt P1-P18 nummerierte Senderspeicherplätze für FM-Band und P1-P12 nummerierte Senderspeicherplätze für AM-Band.

Möchten Sie den aktuellen Radiosender speichern, halten Sie die Sensortaste des gewünschten Speicherplatzes ca. 2 Sekunden gedrückt.

AMS Automatischer Suchlauf

Drücken Sie die AMS Taste auf dem Frontpanel oder die Sensortaste, um den Automatischen Suchlauf zu starten.

Das Radio sucht automatisch nach signalstarken Sendern und speichert die automatisch je ein Speicherplatz.

Modulation (AM/FM) umschalten

Tippen Sie auf die FM AM Sensortaste auf dem Bildschirm oder auf den BAND Knopf auf dem Bedienpanel, um den Modulationsmodus zwischen FM Modulation und AM Modulation umzuschalten.

LOC Signalempfindlichkeit

Tippen Sie auf das Symbol, um zwischen dem lokalen und dem entfernten Senderempfangsmodus umzuschalten.

Ist die LOC Funktion aktiviert, werden beim automatischen Sendersuchlauf nur lokale Sender mit einem starken Signal gesucht.

Ist diese Funktion deaktiviert, werden auch entfernte Sender mit einem schwächeren Empfangssignal gesucht.

USB-, SD- und Disc-Modi

Wiedergabe Modus starten

Wenn Sie einen validen USB Daten-träger, eine CD, DVD oder eine MicroSD Karte einlegen, werden die Daten automatisch ausgelesen und das Auto-radio wechselt in den entsprechenden Wiedergabemodus.

Um in den Disc-, USB- oder den SD-Modus zu gelangen, müssen Sie entweder im Hauptmenü auf die entsprechende Sensortaste tippen oder drücken Sie so oft auf den MODE Knopf auf der Fernbedienung, bis der entsprechende Betriebsmodus auf dem Bildschirm erscheint

Dateiübersicht

Um aus dem Wiedergabebildschirm heraus in die Dateiübersicht zu gelangen, tippen Sie auf die Lensortaste auf dem Bildschirm.

Die Dateiübersicht teilt alle Dateien in 3 Kategorien ein:

- Musik

- Videos

- Fotos.

Tippen Sie auf das entsprechende Symbol, um alle Dateien dieses einen Typen anzuzeigen.

Drücken Sie auf die Sersortaste, um, alle dateitypen nach Ordner durchsuchen zu können.

Tippen Sie auf Ordnernamen, um in die einzelnen Ordner zu wechseln und die darin enthaltenen Dateien anzuzeigen.

Es werden nur unterstützte Dateiformate angezeigt.

Wiedergabe starten

Starten Sie die Wiedergabe einer gewünschten Datei durch ein einfaches Tippen auf den Dateinamen.

Der Bildschirm wechselt sofort in den Wiedergabemodus und startet die Wiedergabe.

Wiedergabe-Oberfläche

Wiedergabe/Pause

Mit der ■ensortaste können Sie die Wiedergabe unterbrechen und mit einem Drücken auf die ▶ste die Wiedergabe fortsetzen.

Titel vorwärts/Titel zurück

Um einen Titel vor- oder zurückzuspringen, drücken Sie die oder Taste auf dem Bildschirm.

Wiedergabewiederholung

Mit der Taste 📄nn zwischen den Wiederholmodi Alle Audio-Dateien wiederholen (REPEAT ALL), einzelnen Titel wiederholen (REPEAT Single) oder Wiederholung aus (REPEAT OFF) umgeschaltet werden.

Zufallswiedergabe

Mit der Taste 2000 dann die Zufallswiedergabe aktiviert oder deaktiviert werden.

Vor- und Zurückspulen

Um einen Titel vor oder zurückzuspulen, können Sie mit dem Finger den Greifer am Fortschrittsbalken drücken und in die gewünschte Position schieben.

Video-Wiedergabemodus

Wiedergabe-Oberfläche

DVD Wiedergabe starten

Ist eine CD oder DVD eingelegt, kann mit dem DVD Knopf auf dem Panel die DVD/CD gestartet werden.

OSD Videomenü einblenden

Während der Videowiedergabe tippen Sie ein Mal auf den Bildschirm, um alle Bedienfelder, Menüs und Informationen einzublenden.

Das OSD Videomenü wird ca. 5 Sekunden nach der letzten Aktion automatisch wieder ausgeblendet.

Wiedergabe/Pause

Mit der Insortaste können Sie die Wiedergabe unterbrechen und mit einem erneuten Drücken auf die Taste die Wiedergabe fortsetzen.

Mit der Transortaste können Sie die Wiedergabe stoppen.

Titel vorwärts/Titel zurück

Um einen Titel vorzuspringen, drücken Sie die Kensortaste auf dem Bildschirm oder oder drücken Sie auf die linke Bildschirmhälfte.

Um einen Titel zurückzuspringen, drücken Sie die 📋insortaste auf dem Bildschirm oder oder drücken Sie auf die linke Bildschirmhälfte

Vor- und Zurückspulen

Um einen Titel vor oder zurückzuspulen, können Sie mit dem Finger den Greifer am Fortschrittsbalken drücken und in die gewünschte Position schieben.

Untertitel umschalten

Ist die Datei oder DVD mit mehreren Untertiteln per Zusatzdateien ausgestattet, kann die Untertitelsprache mit der Sensortaste geschaltet werden.

Es werden Untertiteldateien des Formates *.SRT unterstützt.

Tonspur umschalten

Ist die Datei oder DVD mit mehreren Tonspuren versehen, kann die Tonspur mit der Sensortaste ✉ngeschaltet werden.

DVD Menü aufrufen

Das DVD Menü kann mit der Sensortaste aufgerufen werden.

DVD Video zoomen

In einem DVD Video kann mit der Sensortaste hineingezoomt und mit der Sensortaste herausgezoomt werden.

Bildbetrachter-Modus

Bildbetrachter-Oberfläche

Bilder öffnen

Öffnen Sie Bilder durch ein Tippen auf den Namen der Bilddatei in der Dateiübersicht.

Wenn ein Bild geöffnet wird, wird automatisch eine Diashow aller Bilder auf dem Datenträger gestartet.

Optionen einblenden

Während der Bildanzeige oder der Diashow-Wiedergabe tippen Sie einmal in der Mitte auf den Bildschirm.

Das OSD-Menü mit allen Bedienfeldern wird eingeblendet und ca. 5 Sekunden nach der letzten Eingabe automatisch wieder ausgeblendet. Oder tippen Sie nochmal auf die Mitte des Bildschirmes, wenn Sie die Bedienfelder sofort wieder ausblenden möchten.

Bild vergrößern/zoomen

Drücken Sie die Insortaste, um das Bild zu vergrößern. Drücken Sie die Taste mehrmals, um den Zoomfaktor zu verändern: x2 → x3 → x4 → Normal

Drücken Sie die Sortastete, um das Bild zu verkleinern. Drücken Sie die Taste mehrmals, um den Zoomfaktor zu verändern: 1/2 → 1/3 → 1/4 → Normal

Bild vergrößern/zoomen

Drücken Sie die 1 Se sortaste oder drücken Sie auf die linke Bildschirmhälfte, um vorheriges Bild zu laden.

Drücken Sie die Sonsortaste oder drücken Sie auf die rechte Bildschirmhälfte, um nächstes Bild zu laden.

Diashow anhalten

Die Diashow wird immer automatisch gestartet.

Die Diashow kann mit einem Druck auf die Sensortaste ▪ gehalten werden und mit der Wiedergabetaste ▶ wieder fortgesetzt werden.

AUX-IN Modus

Allgemeine Hinweise

Der AUX-IN Modus aktiviert die Ausgabe der an der Geräterückseite angeschlossenen Audio-/Video-Quelle.

Das könnten z.B. ein MP4-Player, Smartphone, Handy, Tablet, Videoplayer, DVB-T Receiver uvm. sein.

Der AUX-IN Anschluss besteht aus 3 Cinch Buchsen (AUX VIDEO, AUX L und AUX R).

AUX Modus starten

Um in den AUX-Modus zu gelangen, drücken Sie im Hauptmenü auf die Sensortaste.

Alternativ können Sie so oft auf den MODE Knopf auf dem Frontpanel drücken, bis der AV_IN1 Modus auf dem Bildschirm erscheint.

Wenn eine Video-Quelle angeschlossen ist, sehen Sie das Videobildsignal.

Wenn eine Audioquelle ohne Videosignal angeschlossen ist, hören Sie nur den Ton.

Rückfahrkamera (optional)

Allgemeine Hinweise

Eine Rückfahrkamera ist optionales Zubehör. Informieren Sie sich bitte bei Ihrem Fachhändler über aktuelle Modelle und Möglichkeiten.

Passende XOMAX Rückfahrkameras finden Sie im offiziellen Onlinekatalog des Herstellers unter der Webadresse: www.carmediashop.de

Es werden alle Rückfahrkameras mit einem Video-Cinch-Ausgang unterstützt.

Rückfahrkameras werden hinten am Fahrzeug angeschlossen, sie dienen als Einparkhilfe und als unterstützende Blickwinkelerweiterung beim Rückwärtsfahren.

Bitte verlassen Sie sich beim

Rückwärtsfahren nicht allein auf das Bild der Rückfahrkamera.

Eine Rückfahrkamera dient nur als zusätzliche Unterstützung, sie kann Ihre volle Achtsamkeit im Verkehr nicht ersetzen.

Anschluss

Der Rückfahrkamera Anschluss CAM befindet sich auf der Geräterückseite.

Die gelbe Cinch-Buchse ist der Anschluss für das Video-Eingangssignal der Rückfahrkamera. Schließen Sie das Kamera-Videokabel an diese Buchse an.

Das Kabel des Autoradios muss genauso wie die Kamera mit dem Rückfahrlicht (12V) des Fahrzeuges verbunden werden, damit der automatische Rückfahrkameramodus ordnungsgemäß funktionieren kann.

Rückfahrkamera-Modus starten

Wenn eine Rückfahrkamera ordnungsgemäß angeschlossen wurde, wechselt das Radio automatisch in den Rückfahrkamera-Betriebsmodus, sobald der Rückwärtsgang eingelegt wurde.

Legen Sie einen anderen Gang ein, wechselt das Radio automatisch in den vorher aktiven Modus zurück.

Der Rückfahrkameramodus kann aus dem Menü heraus mit der Sensor-taste gestartet werden.

Lenkradfernbedienung

Lenkradfernbedienung Anschluss

Bitte nehmen Sie sich die Betriebsanleitung Ihres Fahrzeuges zur Hilfe, um die Lenkradfernbedienung anzuschließen.

Für den Anschluss der Lenkradfernbedienung benötigen Sie einen für Ihr Fahrzeug vorgesehenen Can-Bus Adapter. Diesen können Sie bei einem Fachhandel für Ersatzteile Ihres Fahrzeuges kaufen.

! Bitte lassen Sie die Lenkradfernbedienung nur von einem Fachmann oder Fachwerkstatt anschließen. Anschlussfehler können schwerwiegende Defekte am Gerät und an der Fahrzeugelektronik verursachen.

Defekte, die durch Anschlussfehler verursacht wurden, sind nicht von der Gewährleistung abgedeckt.

Lenkradfernbedienung einstellen

Einstellungsmenü aufrufen

Um in das Einstellungsmenü zu gelangen, drücken Sie auf die Sensortaste auf dem Bildschirm.

Drücken Sie zuerst auf ENTFERNEN, um alle vorherigen Einstellungen zurückzusetzen und mit der Konfiguration zu beginnen.

Konfiguration

Drücken Sie auf eine Funktionstaste auf dem Bildschirm und dann auf eine beliebige Taste auf dem Lenkrad, die Sie zuordnen möchten. Die gewählte Funktion wird auf dem Display angezeigt.

Bestätigen Sie Ihre Wahl anschließend mit der Save Sensortaste.

Wiederholen Sie die Schritte für die anderen Tasten an Ihrem Lenkrad.

Bluetooth Verbindung

Bluetooth Modus starten

Um den BT-Modus zu starten, tippen Sie im Hauptmenü auf die Sensortaste.

Bluetooth Verbindung aufbauen

Vor der ersten Verwendung aller Bluetooth Funktionen muss Ihr Telefon mit dem Autoradio gekoppelt werden. Gehen Sie dafür wie folgt vor:

① Aktivieren Sie in Ihrem Telefon die Bluetooth Funktion.*
② Lassen Sie es nach neuen Geräten suchen. Es sollte ein neues Gerät mit der Bezeichnung z.B. MT36 finden.
③ Wählen Sie nun in Ihrem Telefon MT36 an.
4 Gegebenenfalls fragt Ihr Mobilgerät nach einem Kopplungspasswort, geben Sie in dem Fall "0000" als Passwort ein und bestätigen Sie.
⑤ Nun sind beide Geräte miteinander gekoppelt.

* Wie Sie Bluetooth in Ihrem Telefon aktivieren und Verbindungen aufbauen, lesen Sie bitte im Handbuch Ihres Mobilgerätes nach.

Freisprechfunktion

Allgemeines

Das Autoradio verfügt über eine praktische Freisprechfunktion via Bluetooth.

Mit der integrierten Freisprechfunktion können Sie über die Lautsprecher des Autos und das integrierte Mikrofon freihändig telefonieren.

Alle in dieser Bedienungsanleitung in Abbildungen sichtbaren Personeninformationen und Telefonnummern sind frei zum Zwecke der Demonstration erfunden und jede Ähnlichkeit mit real existierenden Personen und Telefonnumern ist rein zufällig und nicht beabsichtigt.

Eine Nummer wählen

Tippen Sie auf die Sensortaste, um in den Wählbildschirm zu wechseln.

Wählen Sie nun eine Nummer mit den Zifferntasten auf dem Touchscreen des Autoradios und starten Sie den Anruf mit der Hörer-Sensortaste

Wenn Sie sich vertippt haben, können Sie mit der Sensortaste letzte Ziffer löschen.

Alternativ können Sie eine Nummer aus dem Anrufprotokoll auswählen und durch ein einfaches drauf-tippen einen Anruf starten.

Anruf beenden

Ein laufendes Telefonat kann mit der Sensortaste beendet werden.

Anruf entgegennehmen

Wenn Sie einen Anruf erhalten, wird die Telefonnummer des Anrufers oder der im Telefonbuch gespeicherte Name auf dem Bildschirm angezeigt.

Drücken Sie die C artaste, um den Anruf entgegen zu nehmen.

Anruf ablehnen

Mit der Sensortaste können Sie einen eingehenden Anruf ablehnen.

Anrufprotokoll

Das Anrufprotokoll kann mit der Sensortaste aufgerufen werden.

Das Anrufprotokoll ist in 3 Kategorien aufgeteilt. Die entsprechenden Tasten sehen Sie in der linken Menüleiste:

Verfügbare Protokolloptionen:

Funktion: Verpasste Anrufe - Funktion: Ausgehende Anrufe - Funktion: Eingehende Anrufe - Funktion: Protokolliste leeren -

Protokoll: Nummer wählen

Möchten Sie eine Nummer aus einer der Protokoll-Listen wählen, tippen einmal die entsprechende Sensortaste und anschliessend auf die Nummer oder Personname.

Telefonbuch

Die Telefonbuchfunktion erreichen Sie mit der Sensortaste

Telefonbucheinträge laden

Tippen Sie zunächst auf , um die Telefonbucheinträge aus dem Mobiltelefon in das Autoradio zu laden.

Das Mobilgerät verlangt ggf. nach einer Bestätigung, bevor die Daten an das Autoradio freigegeben werden.

Wurde das Telefonbuch in das Radio geladen, bleiben die Telefonbuchdaten im Radio gespeichert, auch wenn das Mobiltelefon getrennt wurde.

Telefonbucheinträge löschen

Sobald ein anderes Mobiltelefon verbunden wird, werden alle Telefonbucheinträge überschrieben.

Telefonbuch Kontakt wählen

Haben Sie den gewünschten Eintrag gefunden, tippen Sie einmal darauf und tippen Sie anschließen auf die Personname oder Telefonnummer.

Nun wird die Nummer gewählt.

Telefonbuch Suchen

Um eine Telefonnummer schneller im Telefonbuch finden zu können, verwenden Sie die Suchfunktion.

Tippen Sie auf die Sensortaste, um die Bildschirmtastatur einzublenden.

Nun können Sie einen Namen eintippen, um nach einen Kontakt zu suchen. Mit der Sensortaste kann die Bildschirmtastatur wieder ausgeblendet werden.

Bluetooth Musik

Allgemeines

Die Bluetooth A2DP Musik Funktion ermöglicht es, Musik drahtlos vom Handy, Smartphone oder Tablet abzu-spielen. Das Mobilgerät muss das A2DP Profil unterstützten und dieses auch für das Autoradio zulassen.

Bluetooth Musik starten

Um die A2DP Musik Funktion zu starten, tippen Sie im Bluetooth-Menü auf die

Sensortaste.

Nun öffnen Sie einen beliebigen Musikplayer in Ihrem Mobilgerät und starten die Musikwiedergabe.

	Zum nächsten Titel springen.
	Zum vorherigen Titel springen.
	Wiedergabe pausieren/fortsetzen.

Hintergrundbild einstellen

Hintergrundbild-Menü aufrufen

Drücken Sie auf die MENU Taste auf dem Frontpanel, um in Hauptmenü zu gelangen.

Wählen Sie im Hauptmenü den Menüpunkt "Hintergrundbild" aus.

Hintergrundbild wählen

Sie haben die Wahl aus 18 Hintergrundbildern.

Wischen Sie mit dem Finger nach rechts bzw. nach links, um die Bildauswahl zu verschieben.

Wenn Sie ein Bild gefunden haben, das Sie als Hinterhrundbild verwenden möchten, tippen darauf um es auszuwählen.

Uhr Einstellen

Drücken Sie auf die Sensortaste auf dem Bildschirm, um in Einstellungen zu gelangen.

Wählen Sie im Einstellungen-Hauptmenü den Menüpunkt aus.

Hier können Sie die Uhrzeit und das Datum einstellen. Wischen Sie einfach mit dem Finger über die jeweilige Spalte, um die Werte einzustellen.

Zeitzone einstellen

Sie können die Zeitzone einstellen in dem Sie auf drücken. Wählen Sie in der Liste Ihre Zeitzone aus.

GPS-Zeit einstellen

Klicken Sie auf GPS-Automatik die GPS Synchronisierung der Uhrzeit zu aktivieren.

GPS-Pfad einstellen

Damit das Autoradio die GPS Software von der SD-Karte starten kann, muss der korrekte Dateipfad der Anwendung angegeben werden.

Tippen Sie auf die Taste NAVI auf dem Frontpanel. Nun müssen Sie die Anwendungsdatei auswählen.

Die Anwendungsdatei hat im Regelfall die Endung *.exe.

Um den Pfad korrekt anzugeben, tippen Sie ein Mal auf den gewünschten Ordner, um in den Ordner zu wechseln und bestätigen Sie es mit der Sensortaste auf dem Bildschirm.

Scrollen Sie nach unten um die Anwendungsdatei auszuwählen und tippen Sie auf die 📄e, um die Auswahl zu bestätigen.

i Regulärer Software-Pfad für CAR NAVIGATOR:

\XROAD\XROAD.exe

Ton Einstellungen

Ton Einstellungen aufrufen

Drücken Sie auf die EQ Taste auf dem Frontpanel, um in das Audio Einstellungsmenü zu kommen.

Alternativ können Sie den SEL Knopf auf der Fernbedienung drücken, um in das Menü zu kommen.

Schnell-Equalizer

Der Schnellequalizer bietet die Möglichkeit, grundlegende Equalizer Einstellungen wie Bässe, Mitteltöne, Tonhöhen und Subwoofer-Lautstärke schnell einzustellen.

Um eine Equalizer Voreinstellung zu wählen, verschieben Sie mit dem Finger den Einstellungsschieber hoch oder runter, bis Sie die gewünschte Einstellung in der Mitte eingestellt haben.

Mit der Einstellung EQ OFF schalten Sie den Equalizer ganz aus.

Mit der Einstellung USER, können Sie den erweiterten Equalizer manuell einstellen.

Mit der Sensortaste ENTFERNEN können Sie alle vorgenommenen Toneinstellungen auf Standardwerte zurücksetzen.

Fader/Balance

Stellen Sie die Balance und den Fader mit den Pfeiltasten ein oder wählen Sie auf der Einstellungsgrafik die Position, um Fader und Balance bestimmen.

Sie können auch eine der Voreinstellungen wählen.

Subwoofer-Lautstärke

Stellen Sie mit den Pfeiltasten unter dem Einstellungspunkt SUB: die Subwoofer-Lautstärke ein.

Loudness

Die Loudness Funktion schaltet die hohen und die tiefen Tonfrequenzen etwas lauter, um einen voluminöseren Ton bei geringerer Lautstärke zu erreichen.

Rufen Sie das Toneinstellungen-Menü wie weiter oben beschrieben auf.

Tippen Sie dann auf Loud Off, um die Funktion zu aktivieren.

Einstellungen

Einstellungs-Menü aufrufen

Drücken Sie auf die Sensortaste auf dem Bildschirm, um in Einstellungen zu gelangen.

Einschalten des Gerätes mit jedem beliebigen Knopf:

ON - einschalten

OFF - ausschalten

Video Warning

Hiermit kann die Handbremssperre, welche die Videobildanzeige während der Fahrt unterbindet aus- und eingeschaltet werden:

ON - einschalten

OFF - ausschalten

! ACHTUNG:

Nach §23 der StVO darf sich der Fahrer während der Fahrt nicht ablenken lassen. Es ist in Deutschland nicht erlaubt, während der Fahrt Videos zu sehen.

Wir empfehlen daher dringend, die Handbremssicherung niemals auszuschalten oder zu umgehen.

Importiertes Telefonbuch beim Trennen der Verbindung automatisch löschen. Funktion ein-/ausschalten.

Brightness

Helligkeit der Hintergrundbeleuchtung eindämmen.

Night Brightness

Helligkeit der Hintergrundbeleuchtung eindämmen.

Steer

Lenkradfernbedienung Tasteneinstellungen.

Factory Set

Diese Einstellungen sind für den Hersteller-Service vorgesehen.

Benutzer haben keinen Zugriff auf diese Einstellungen.

Calibration (Kalibrierung)

Wenn das Touchscreen ungenau ist, sollte es kalibriert werden.

Drücken Sie auf das Pfeilsymbol um die Kalibriereung durchzuführen.

So geht's:

Wenn Sie die Kalibrierung starten, erscheinen auf dem Bildschirm 5 Fadenkreuze.

Tippen Sie jeweils einmal genau in die Mitte eines jeden Kreuzes.

Beachten Sie dabei die vorgegebene Reihenfolge.

Praxis: Tippen Sie einmal auf das Kreuz mit der Nummer 1, danach einmal auf das Kreuz mit der Nummer 2, dann auf das Kreuz mit Nummer 3 und so weiter.

Idealer Weise verwenden Sie dafür einen Touchscreen-Stift (auch Stylus genannt).

Das Fadenkreuz spingt dabei von einem Punkt zu den anderen. Sind alle 5 Punkte ein Mal angetippt worden, wurde der Bildschirm erfolgreich kalibriert.

Bitte beachten Sie, dass die Punkten NUR antippen müssen und nicht entlang der Pfeile wischen sollen.

Serial and Version

Anzeige der Software Version.

GPS Monitoring

Anzeige der GPS Daten.

Language

Wählen Sie die Sprache der Menüoberfläche aus:

ENGLISCH / DEUTSCH / CHINESICH / ARABISCH / RUSSISCH usw.

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene Autoradiomodelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.

Problembeschreibung Ursache und Lösung
CD/DVD wird nicht eingezogen:Die CD/DVD wird vom Gerät gar nicht oder nicht vollständig eingezogen.	Überprüfen Sie, ob die Transportschrauben vor der Installation entfernt wurden.Hinweis: Autoradios mit einem CD-DVD-Laufwerk werden mit Transportschrauben ausgeliefert, welche das Laufwerk beim Transport vor Schäden schützen. Werden diese nicht entfernt, kann kein Datenträger in das Laufwerk eingezogen werden.
Keine Videoanzeige:Videos werden nicht angezeigt, es ist aber ein Ton zu hören.Stattdessen zeigt der Bildschirm eine Fehlermeldung: „Parking Brake Audio Only“ oder ähnlich.	Lösung 1: Das Handbrems-Sicherungskabel wurde nicht angeschlossen oder falsch angeschlossen. Das „Parking Brake“ - Kabel muss mit Masse (-) der Handbremse verbunden sein.Lösung 2: Das Fahrzeug befindet sich in Bewegung oder die Handbremse wurde nicht richtig angezogen.Hinweis: Ein korrekter Anschluss des Handbremskabels sorgt dafür, dass das Videobild nur bei sicherem Halt mit angezogener Handbremse angezeigt wird.
Bluetooth Mikrofon zu leise:Ihr Gesprächspartner kann Sie nicht deutlich genug hören.	Stellen Sie sicher, dass das Mikrofon nicht verdeckt ist. Es sollte möglichst eine freie Fläche zwischen dem Mikrofon und dem Benutzer sein.Es ist möglich, dass in einigen Fahrzeugen die Einbauposition für die Lage des Mikrofons ungünstig ist. In solchen Fällen sollten Sie darauf achten lauter und deutlicher zu sprechen.
Fehlermeldung „CAM“ oder „Back“: Blauer oder Schwarzer Bildschirm mit der Meldung „Cam“, „Back“ oder ähnliches. Es ist kein Zugriff auf das Menü möglich.	Diese Meldung ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Wahrscheinlich ist die Belegung am ISO-Kabel für die Rückfahrkamera mit der Belegung an der ISO-Buchse für die Beleuchtung identisch. Überprüfen Sie die Belegung des Steckers und der Buchse und korrigieren Sie diese unter Umständen.Hinweis: Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug‘n’Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.
Die Fernbedienung funktioniert nicht.	Lösung 1: Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Batterie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.Lösung 2: Die Batterie könnte leer sein. Wechseln Sie diese ggf. aus.Lösung 3: Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.Hinweis: Sie können die Funktion der Fernbedienung überprüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein.
Schlechter Radioempfang:Der Tuner empfängt keine Radio-sender oder der Empfang ist schwach.	Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.Haifischantennen oder kleine Stabantennen (unter 5 cm) sind definitiv nicht ausreichend.Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.Typ 3 - Aktive Antenne mit Diversity System:Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln. Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.
Radiosender gehen verloren:Nach jedem Ausschalten des Gerätes gehen alle gespeicherten Radiosender und Benutzereinstellungen verloren.	Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Vertauschen Sie die Kabel für Zündungsplus und für Dauerstrom.Achtung: Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.
Das Gerät lässt sich nicht einschalten.	Dieses Problem ist in den meisten Fällen auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.Hinweis: Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwer-wiegenden Fehlern am Gerät und am Fahrzeug führen.
Das Touchscreen ist ungenau:Die Steuerung des Touchscreens ist ungenau oder fehlerhaft.	Kalibrieren Sie das Touchscreen neu.Drücken Sie im Hauptmenü auf „Einstellungen“, dann auf „System“ und anschließend auf „Touch Calibrate“, um die Touchscreen Kalibrierung zu starten.Wenn Sie die Kalibrierung starten, erscheint auf einem weißen Bildschirm ein rotes Kreuz.Tippen Sie dann einmal in die Mitte des Kreuzes. Idealer Weise verwenden Sie dafür einen Touch-screen-Stift. Das Kreuz durchläuft so 5 Positionen auf dem Bildschirm, tippen Sie jedes Mal auf die Mitte des Kreuzes.Sind alle 5 Punkte angetippt worden, wurde der Bildschirm erfolgreich kalibriert und auf dem Bildschirm erscheint die Meldung ADJUST FINISH.Tippen Sie nun auf eine beliebige Stelle des Bild-schirmes, um zurück in das Menü zu gelangen.

Entsorgungshinweise

Alt-Geräteentsorgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Information zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie verpflichtet sind, Batterien und Akkus in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekennzeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.

XOMAX Vertrieb weltweit

XOMAX Autoradio online kaufen: https://www.carmediashop.de

XOMAX im Web

XOMAX Herstellerinformationen: http://www.xomax.de
