Produkttyp	Multimedia- und Navi-Autoradio (Doppel-DIN)
Display-Diagonale	6,2 Zoll (15,7 cm)
Display-Auflösung	800 x 480 Pixel
Betriebsspannung	12 V DC
Sicherung	15 A
Ausgangsleistung	4 x 60 Watt
Lautsprecherimpedanz	4 - 8 Ohm
Frequenzbereich Audio	20 Hz - 20 kHz
Signal-Rausch-Abstand	85 dB
FM-Frequenzbereich	87,5 - 108 MHz
AM-Frequenzbereich	522 - 1620 kHz
USB-Anschluss	Typ A, max. 128 GB (FAT32/exFAT)
SD-Kartenslot	MicroSD, max. 64 GB (FAT32)
Bluetooth	Version 2.0, Class 2, Profile: HFP, A2DP
AUX-Eingang	3,5 mm Klinke (vorne) und Cinch (hinten)
Navigation	Integriert mit Navi-Software und Europa-Karten (MicroSD)
Kompatible Datenträger	CD, DVD, VCD, MP3-CD, USB-Stick, MicroSD-Karte
Unterstützte Videoformate	XVID/MPEG4 AVI, MPEG1/2 MPG
Unterstützte Audioformate	MP3 (ID3), WMA
Tastenbeleuchtung	Multicolor (RGB) einstellbar
Lieferumfang	Fernbedienung, ISO-Kabel, GPS-Antenne, Navi-SD, Einbaurahmen, Montageanleitung
Einbaugröße	Doppel-DIN (ca. 180 x 100 mm)
Gewicht (ca.)	1,5 kg
Reinigung	Mit weichem, trockenem Tuch; aggressive Reinigungsmittel vermeiden
Sicherheitshinweis	Nur im Stand bedienen; Handbremssicherung für Video

Häufig gestellte Fragen - XM-2DTSBN6214 Xomax

Warum wird meine CD/DVD nicht eingezogen?

Möglicherweise wurden die Transportschrauben nicht entfernt. Diese schützen das Laufwerk beim Transport. Entfernen Sie diese vor der Installation.

Warum wird kein Video angezeigt, aber Ton ist hörbar?

Dies liegt an der Handbremssicherung. Das 'Parking Brake'-Kabel muss korrekt mit der Handbremse (Masse) verbunden sein. Bei angezogener Handbremse wird das Video freigeschaltet.

Mein Gesprächspartner hört mich über Bluetooth nur leise.

Stellen Sie sicher, dass das Mikrofon nicht verdeckt ist. Sprechen Sie lauter und deutlicher. Die Einbauposition kann ungünstig sein.

Es erscheint die Meldung 'CAM' oder 'Back' und ich kann nichts bedienen.

Dies deutet auf einen fehlerhaften Anschluss des ISO-Kabels hin. Überprüfen Sie die Belegung der Rückfahrkamera und der Beleuchtung.

Meine Fernbedienung funktioniert nicht.

Entfernen Sie die Isolationsfolie der Batterie. Prüfen Sie die Batterie und wechseln Sie sie ggf. Achten Sie darauf, dass der IR-Empfänger nicht verdeckt ist.

Der Radioempfang ist schlecht.

Je nach Antennentyp: Passive Antenne ggf. durch eine größere ersetzen. Bei aktiver Antenne benötigen Sie eine Phantomeinspeisung. Diversity-Antennen benötigen eine spezielle Phantomeinspeisung.

Nach dem Ausschalten gehen alle gespeicherten Radiosender verloren.

Vertauschen Sie die Kabel für Zündungsplus und Dauerstrom im ISO-Stecker. Achten Sie auch auf die Sicherungen.

Das Gerät lässt sich nicht einschalten.

Prüfen Sie die Belegung des ISO-Steckers, insbesondere Zündungsplus und Dauerstrom. Möglicherweise sind Vertauschungen schuld.

Der Touchscreen reagiert ungenau.

Führen Sie eine Touchscreen-Kalibrierung durch: Hauptmenü > Einstellungen > System > Touch Calibrate. Tippen Sie genau auf die Kreuze.

Wie kann ich die Rückfahrkamera anschließen?

Schließen Sie das Videokabel der Kamera an die gelbe Cinch-Buchse der Geräterückseite an. Verbinden Sie das blaue Kabel (REVERSE) mit dem Rückfahrlicht (12V). Das Gerät schaltet automatisch in den Kameramodus bei eingelegtem Rückwärtsgang.

BEDIENUNGSANLEITUNG XM-2DTSBN6214 Xomax

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des DVD-Multimedia-Systems XOMAX XM-2DTSBN6214 erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem neuen XOMAX Autoradio.

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir bemühen uns, unsere Online-Anleitungen regelmäßig zu aktualisieren. Sollte eine wichtige Information fehlen oder etwas unklar sein, schauen Sie auf unserer Webseite www.xomax.de nach einer aktuelleren Version der Bedienungsanleitung oder kontaktieren Sie unseren Kundenservice.

Hinweis: Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.

Wir legen großen Wert auf die Umwelt. Um sie zu schützen und sauber zu halten, werden bei uns keine auf Papier gedruckten Bedienungsanleitungen mit den Geräten ausgeliefert.

Dafür stellen wir Ihnen Online-Handbücher auf unserer Webseite www.xomax.de zur Verfügung. Diese können Sie von mobilen Geräten aus verwenden oder bei Bedarf auch selbst ausdrucken.

Version der Anleitung

Version 1.0

Letztes Update 19.03.2015

Inhaltsverzeichnis

Inhaltsverzeichnis 3

Sicherheitshinweise und Vorsichtsmaßnahmen 6

Einführung 8

Beschreibung 8

Spezifikationen......8

Packungsinhalt 9

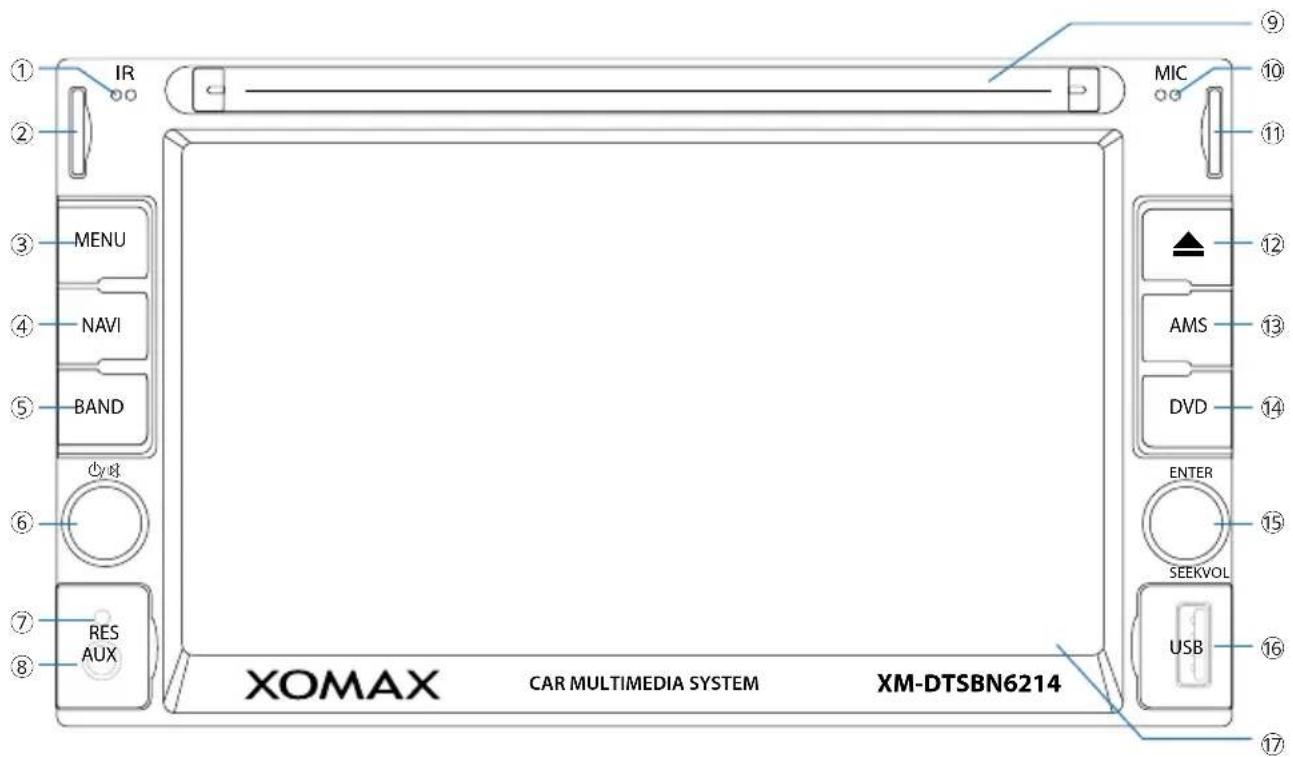

Bedienelemente am Autoradio......10

Bedienelemente-Funktionen....10

Fernbedienung Knopffunktionen .....13

Installation 14

Installationshinweise....14

Vor der Installation ....14

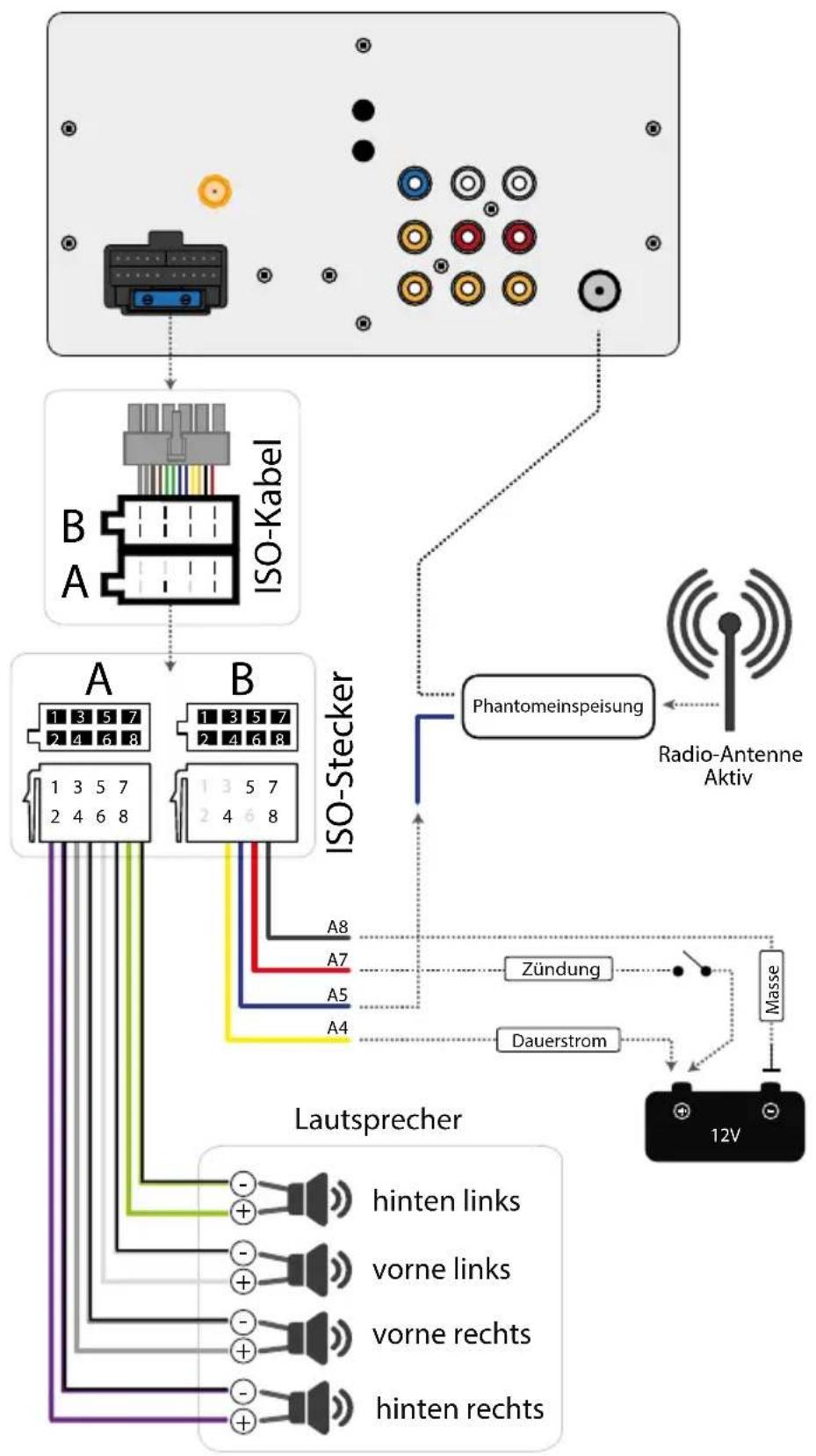

Anschlussschema Cinch 16

Anschlussschema ISO-Stecker 17

ISO-Kabel Anschlüsse 18

ISO-Buchsen-Belegung 19

Buchse A (Stromversorgung) ......19

Buchse B (Lautsprecher) ......19

Inbetriebnahme 20

Fernbedienung verwenden ......20

Fernbedienung Batteriewechsel .....20

Gerät einschalten/ausschalten......21

AUX-IN anschließen 21

MicroSD-Karte einschieben .....21

USB-Medien anschließen......21

CD/DVD einlegen....21

Werkseinstellungen....21

Grundfunktionen 22

Hauptmenü aufrufen....22

Zurück 22

Modus Auswahl ......22

Lautstärke....22

Stummschalten 22

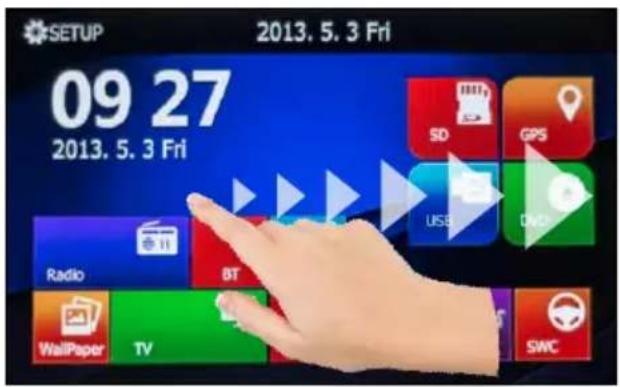

Seiten blättern 22

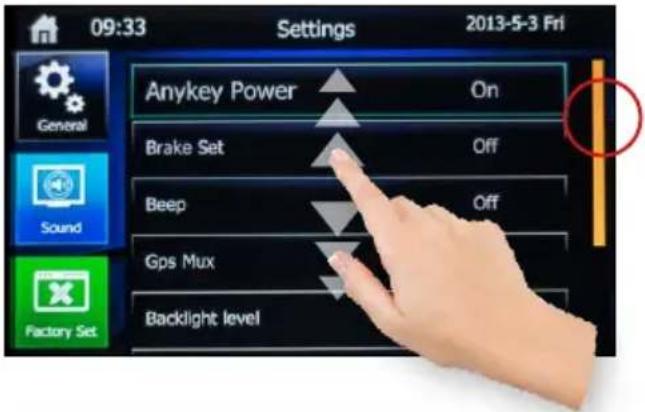

Listen scrollen....23

Extras 23

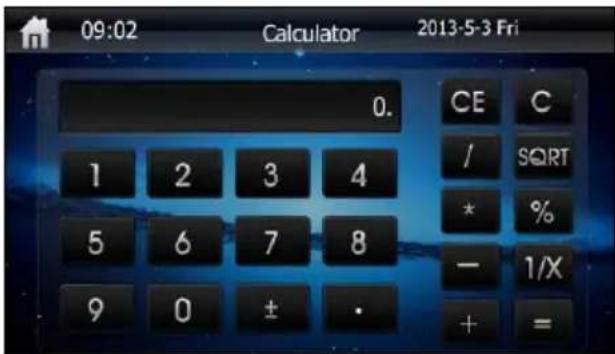

Taschenrechner 23

Kalender 23

Spiel "Puzzle"......23

Spiel "5 Stones" 23

Datenträger und Medien 24

Unterstützte Datenträger......24

Unterstützte Dateiformate .....24

Videoformat - Best Practise......25

ID3-Tag (Titel und Interpret)......25

Umgang mit CDs und DVDs .....26

Hinweise zum Umgang ......26

Discs reinigen ....26

Neue Discs verwenden .....26

Radiomodus 27

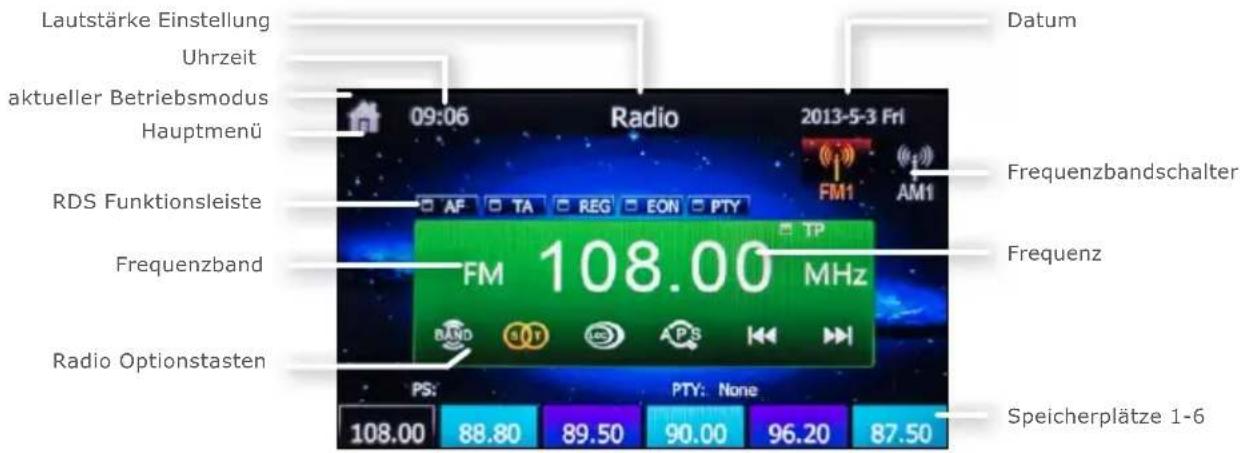

Radio-Oberfläche......27

Radiomodus anschalten....27

Automatische Sendersuche ....27

Manuelle Sendersuche......27

Sender speichern....27

APS Automatischer Suchlauf .....28

Modulation (AM/FM) umschalten.....28

Frequenzband umschalten .....28

LOC Signalempfindlichkeit......28

RDS Funktionen ......28

PTY Funktion (Programme Type)......28

TA Funktion (Traffic Announcement) ...... 29

AF Funktion (Alternative Frequency) 29

EON Funktion (Enhanced Other Networks) ... 29

REG Funktion (Regional) 29

PS Funktion (Programme Service Name) ..... 29

RT Funktion (Radio Text) 29

USB-, SD- und Disc-Modi 31

Wiedergabe Modus starten......31

Dateiübersicht......31

Wiedergabe starten ....31

Musik-Wiedergabemodus 32

Wiedergabe-Oberfläche ....32

Wiedergabe/Pause 32

Titel vorwärts/Titel zurück ......32

Wiedergabewiederholung....32

Zufallswiedergabe......32

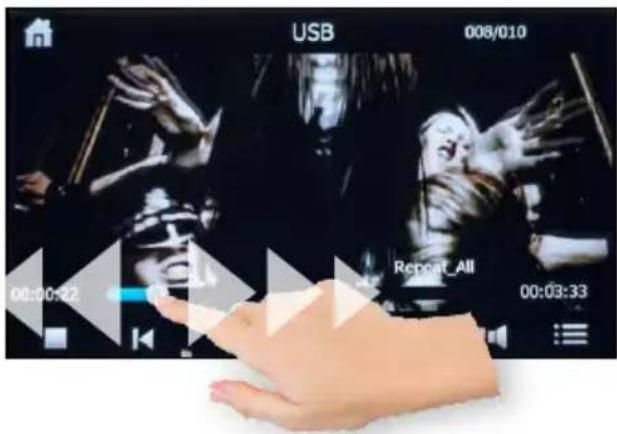

Vor- und Zurückspulen ......32

Musik-Wiedergabe Optionstasten .....33

Video-Wiedergabemodus 34

Wiedergabe-Oberfläche ....34

OSD Videomenü einblenden ....34

Wiedergabe/Pause 34

Titel vorwärts/Titel zurück ......34

Vor- und Zurückspulen 34

Untertitel umschalten....35

Tonspur umschalten....35

DVD Menü aufrufen ......35

DVD Video zoomen 35

DVD Wiedergabe starten .....35

Video-Wiedergabe Optionstasten .....36

Bildbetrachter-Modus 37

Bildbetrachter-Oberfläche .....37

Bilder öffnen....37

Optionen einblenden 37

Bild vergrößern/zoomen .....37

Diashow anhalten 37

Bildbetrachter Optionstasten .....38

AUX-IN Modus 39

Allgemeine Hinweise ....39

AUX Modus starten ....39

Rückfahrkamera (optional) 39

Allgemeine Hinweise ....39

Anschluss 40

Rückfahrkamera-Modus starten .....40

Lenkradfernbedienung 40

Lenkradfernbedienung Anschluss .....40

Beispielabbildung CAN-Bus ....41

Kabel verbinden ....41

Lenkradfernbedienung einstellen.....41

Einstellungsmenü aufrufen......41

Konfiguration ....41

Erläuterung der Funktionstasten .....42

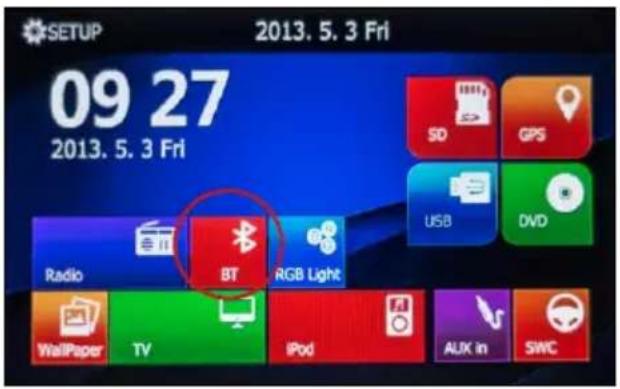

Bluetooth Verbindung 43

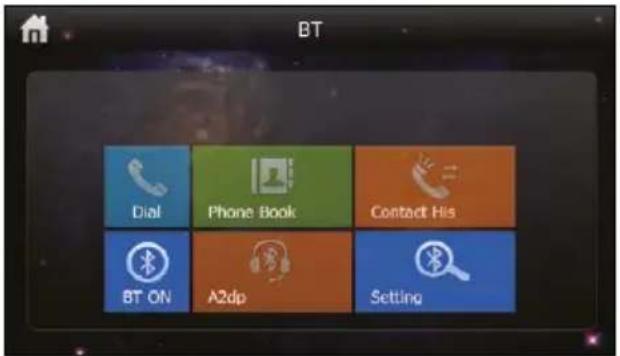

Bluetooth Modus starten......43

Bluetooth Verbindung aufbauen......43

Freisprechfunktion 44

Allgemeines....44

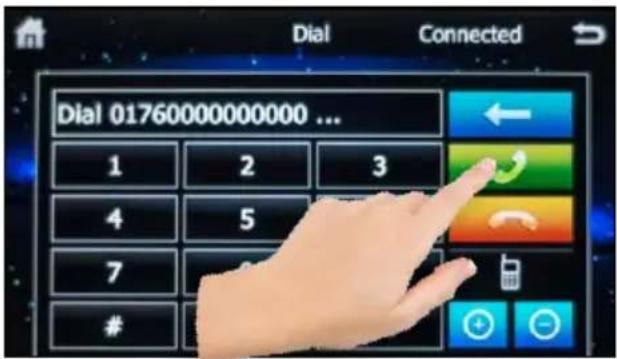

Eine Nummer wählen 44

Anruf beenden 44

Anruf entgegennehmen ....44

Anruf ablehnen....44

Anrufprotokoll ....44

Verfügbare Protokolloptionen .....45

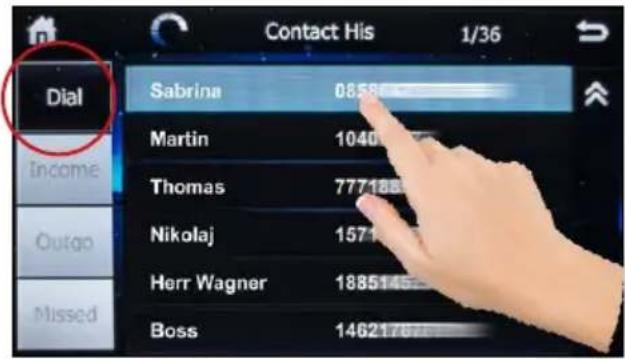

Protokoll: Nummer wählen......45

Lautsprecher umschalten....45

Telefonbuch 45

Telefonbuchinträge laden .....45

Telefonbucheinträge löschen .....45

Telefonbuch Kontakt wählen......45

Bluetooth Einstellungen....46

Verbindung trennen ....46

Wiederverbinden ....46

Gerätename ändern 46

Bluetooth PIN ändern......46

Automatischer Verbindungsaufbau 46

Automatische Anrufannahme......46

Bluetooth Funktionstasten .....47

Bluetooth Musik 47

Allgemeines 47

Bluetooth Musik starten......47

LED Farbe einstellen 48

LED Menü aufrufen 48

Farbvoreinstellung wählen .....48

Automatischer Wechsel ......48

Eigene Farbe einstellen....48

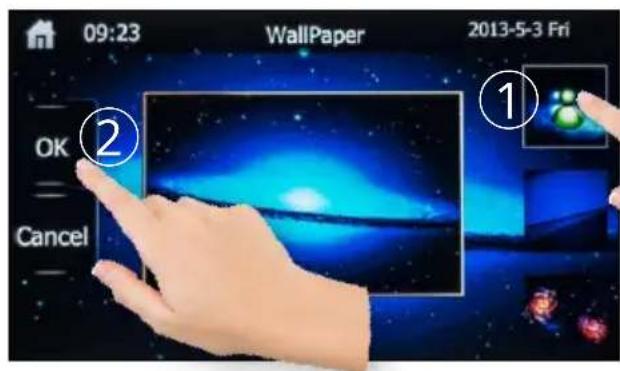

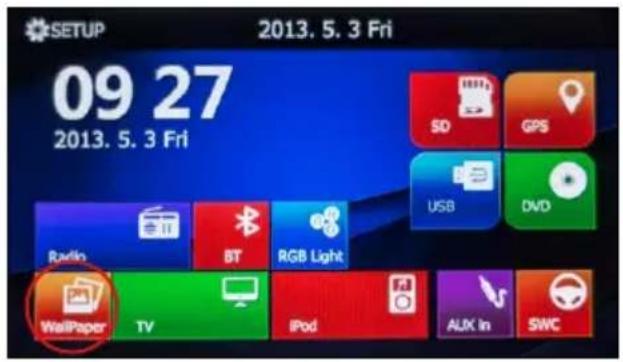

Hintergrundbild einstellen 49

Hintergrundbild-Menü aufrufen......49

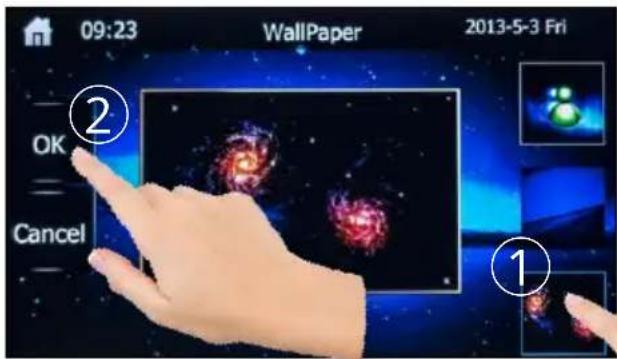

Hintergrundbild wählen .....49

Eigenes Hintergrundbild....49

Eigenes Hintergrundbild aktivieren 49

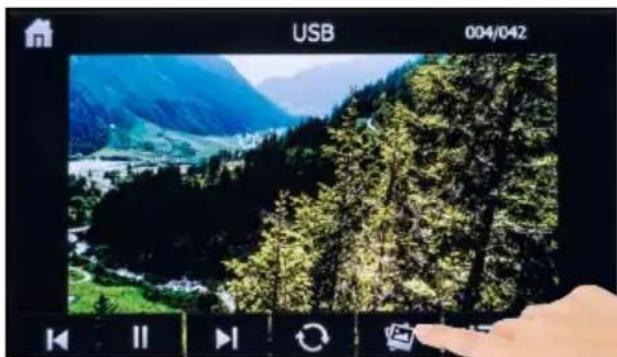

Eigenes Hintergrundbild wählen....50

Uhr Einstellen 51

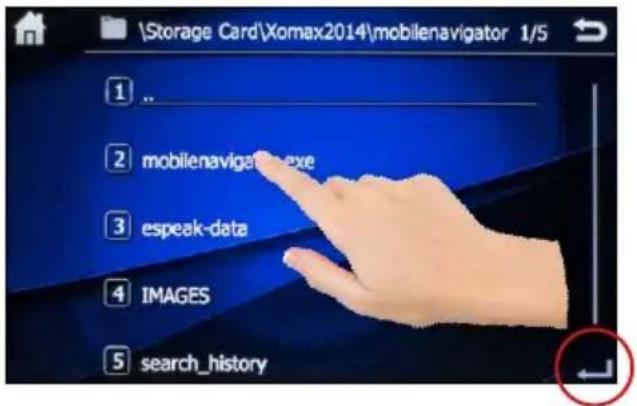

GPS-Pfad einstellen 51

Ton-Einstellungen 52

Ton-Einstellungen aufrufen....52

Schnell-Equalizer....52

Fader/Balance 52

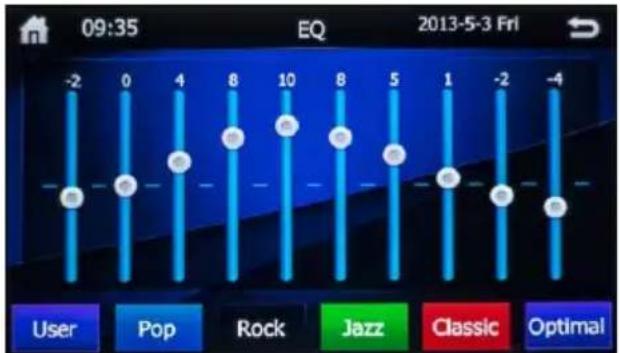

Preset Equalizer ....53

Erweiterter Equalizer....53

Loudness....53

Hall einstellen ....54

Einstellungen ....54

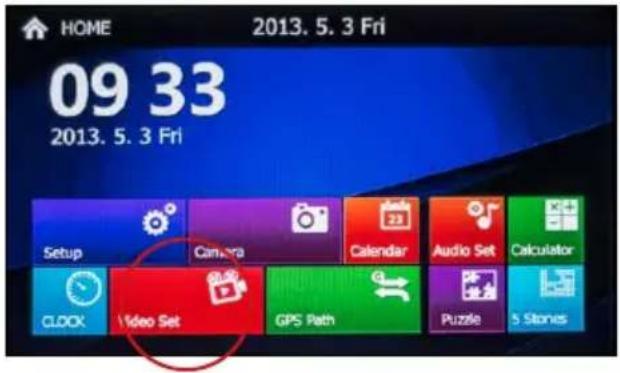

Video Einstellungen 54

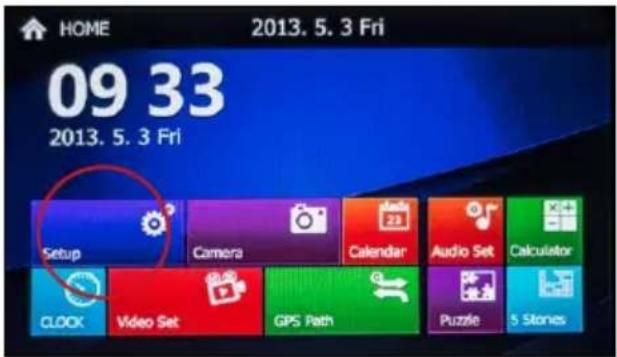

Einstellungen 55

Einstellungs-Menü aufrufen....55

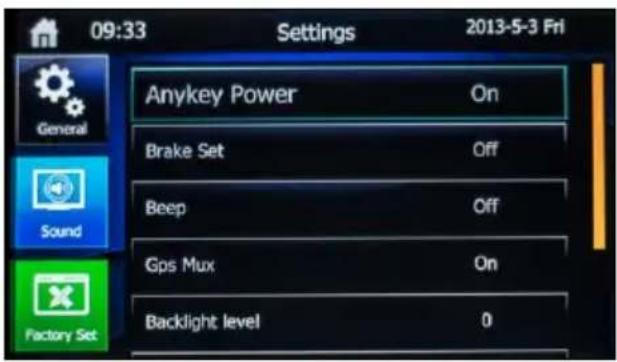

Allgemein/General 55

Anykey Power 55

Video Warning....55

Beep (Piepton) 55

GPS Mux (Multiplex)......55

Backlight Level 55

AMP Control....55

GPS Path....55

Camera Mirror....56

Audio/Sound 56

Backcar Volume......56

Default Volume Power ....56

Default Volume......56

Factory Set/System ....56

Calibrate (Kalibrierung) .....56

Factory set (Serviceeinstellungen) 57

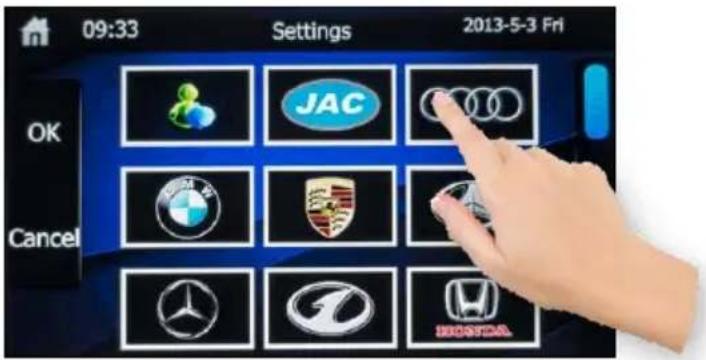

Logo (Startlogo)......57

Version....57

Allgemeine Problemlösungen 58

Entsorgungshinweise 62

Alt-Geräteentsorgung....62

Batterieentsorgung ......62

Sicherheitshinweise und Vorsichtsmaßnahmen

! Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle an, um das Gerät in Ruhe zu bedienen.

Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

! Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

! Reparatur des Gerätes

Öffnen Sie das Gerät niemals. Versuchen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Beim Öffnen besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, falls ein Problem oder ein Defekt auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualifizierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) ange- schlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

! Überhitzung

Verdecken Sie keine Lüftungsöffnungen, um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die

Innentemperatur im Fahrzeug nicht über +60°C liegt. Ist es zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig vom Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Verwendung des Bildschirmes

Drücken Sie nicht zu stark auf das Display des Gerätes. Es kann zu Bildverzerrungen, Fehlfunktionen oder Schäden am Bildschirm führen.

Verwenden Sie keine spitzen oder scharfen Gegenstände, um das Touchscreen zu bedienen. Berühren Sie den LCD Bildschirm lediglich mit dem Finger oder mit einem speziellen Stylus.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Umgang mit CDs und DVDs

»Verschmutzungen, Kratzer und Staub können einem optischen Datenträger schaden.

»Bekleben Sie CDs/DVDs nicht und beschriften Sie sie nicht mit dafür ungeeigneten Schreibgeräten.

»Verbiegen Sie CDs und DVDs niemals.

»Bewahren Sie Ihre Datenträger in dafür vorgesehenen Hüllen auf, um Schäden zu vermeiden.

»Setzen Sie Ihre Datenträger niemals direktem Sonnenlicht oder direkter Lüfterhitze aus.

»Insbesondere im Fahrzeug sollten optische Datenträger nicht frei herumliegen, denn durch die Vibrationen und Bewegungen erleiden sie noch schneller Schäden.

»Fassen Sie CDs/DVDs nicht an der Spiegelseite an, um Verschmutzungen und Kratzer zu vermeiden.

»Um einen optischen Datenträger zu reinigen, sollten Sie niemals aggressive Reinigungsmittel, Alkohol oder Lösungsmittel verwenden.

»Verwenden Sie ein sauberes feines Tuch, um die Datenträgeroberfläche vorsichtig von innen nach außen sauber zu wischen.

Einführung

Beschreibung

Das XOMAX XM-2DTSBN6214 ist ein Multimedia- und Navi-Autoradio im Doppel-DIN Format.

Das Entertainmentsystem ist mit einem Navigationssystem und vielen multimedialen Features ausgestattet.

Das Autoradio hat ein DVD- und CD-Laufwerk, einen MicroSD-Karten-Slot und einen USB-Anschluss.

Musik, Bilder und Videos können von Flash-Speichermedien wie z.B. USB-Sticks und SDHC-Karten oder auch von einer CD oder DVD abgespielt werden.

Das integrierte Navigationssystem kommt inklusive Navi-Software und EUROPA Kartenmaterial.

Spezifikationen

Allgemeine Daten

Betriebsspannung 12V DC

Sicherung 15 A

Tasten-Beleuchtungsfarbe .... Multicolor (RGB)

Einbaugröße 2DIN Standard

Prozessor ...... ARM 600 MHz

Audio

Ausgangsleistung 4 x 60 Watt

Lautsprecher Impedanz .... 4 bis 8 Ohm

Frequenzbereich 20 Hz - 20 kHz

S/N Verhältnis 85 dB

Stereo-Kanaltrennung 80 dB

TFT LCD Bildschirm

Bilddiagonale 6,2 Zoll (15,7 cm)

Bildverhältnis 16:9 Breitbildformat

Auflösung 800 x 480 Pixel

FM-Radioempfänger

Frequenzbereich 87.5 - 108 MHz

FM Empfindlichkeit 10 dB

S/N Verhältnis 60 dB

Frequenzbereich 522 - 1620 kHz

AM Empfindlichkeit 35 dB

IF Frequenz 450 kHz

USB-Anschluss

Stecker Typ ...... Typ A, normal

Max. unterstützte Größe 128 Gb

SD-Kartenslot

Slot Typ ..... MicroSD, MicroSDHC, MicroSDXC

Max. unterstützte Größe 64 Gb

Bluetooth

Version 2.0 Class 2

Profile ...... Freisprechen, A2DP

Frequenz 2.4 GHz Spektrum

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten. Irrtümer sind vorbehalten.

Packungsinhalt

Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit.

Im Standard Lieferumfang ist neben dem Autoradio noch folgendes Zubehör enthalten:

① Fernbedienung mit Batterie
② Montageanleitung
③ 2 DIN Blende
④ 2 DIN Einbaurahmen

jHinweis: Der Packungsinhalt könnte aufgrund des Modellupdates und der -Anpassungen abweichen.

⑤ ISO Kabel
⑥ GPS-Antenne
⑦ Navi-Software auf MicroSD-Karte
⑧ Ausbauschlüssel

1

Die Abbildungen sind beispielhaft. Sie können optisch vom Original abweichen.

Bedienelemente am Autoradio

Bedienelemente-Funktionen

① IR Infrarot Empfänger

Der IR-Empfänger empfängt das Infrarot Signal der Fernbedienung.

Achten Sie darauf, dass der IR-Sensor nicht verdeckt ist.

② SD MicroSD-Slot

Der MicroSD-Karten-Slot liest MicroSD- und Micro-SDHC-Karten im FAT32-Dateisystem. Maximal unterstützte Größe: 64 Gb.

Der linke Slot ist für Ihre persönlichen Daten wie Musik, Videos und Bilder vorgesehen.

③ MENU Hauptmenü

Mit dem Menü-Knopf gelangen Sie durch einen Knopfdruck direkt zum Hauptmenü.

Ein erneuter Druck auf die MENU Sensortaste wechselt zurück zum im Hintergrund aktiven Modus.

④ NAVI Navigation-Modus

Drücken Sie den NAVI Knopf, um die Navigation zu starten oder um zum Navigationsmodus zu wechseln.

⑤ BAND Frequenzband umschalten

Drücken Sie den BAND Knopf, um das Frequenzband zwischen FM1, FM2, FM3, AM1 und AM2 zu schalten.

Wenn sich das Radio in einem anderen Betriebsmodus als [Radio] befindet, kann man mit dem BAND Knopf zum Radiomodus wechseln.

⑥ li. Drehknopf drehen Lautstärke

Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen.

Drehen Sie ihn entgegengesetzt, um die Lautstärke zu verringern.

li. Drehknopf drücken Stummschalten

Drücken Sie den linken Drehknopf, um die Tonausgabe stummzuschalten bzw. um die Tonausgabe danach freizuschalten.

⑦ RES Zurücksetzen (unter der Lasche)

Mit dem innenliegenden Knopf kann das Gerät auf Werkseinstellungen zurückgesetzt werden.

⑧ AUX AUX-Eingang (unter der Lasche)

3,5 mm Klinkenbuchse für den Anschluss einer externen Audio-/Videoquelle.

An den AUX Anschluss können Sie MP3-Player, Smartphones, Tablets, Videoplayer und weitere Musik- und Videowiedergabegeräte anschließen.

⑨ CD/DVD Einschub

Einschub für CD- und DVD-Daten-träger. Schieben Sie einen kompatiblen Datenträger hinein, wird er automatisch eingezogen.

Es werden folgende optische Daten- träger unterstützt: CD, CD-R/-RW, DVD,

DVD-R/-RW, DVD+R/+RW, VCD, SVCD und Daten-CD/Daten-DVD.

⑩ MIC Bluetooth Mikrofon

Das Mikrofon kommt bei Telefonaten über die Bluetooth-Freisprechfunktion zum Einsatz.

Das Mikrofon sollte nicht verdeckt werden, um eine möglichst gute Gesprächsqualität zu gewährleisten.

⑪ GPS GPS MicroSD-Slot (unter der Lasche)

Der rechte MicroSD-Karten-Slot ist für die Navi-Software reserviert.

In der Regel befindet sich die Navi-Software (auf einer MicroSD-Karte) bei Lieferung bereits im Slot.

⑫ ▲ Disc auswerfen

Drücken Sie den Knopf, um die eingelegte CD bzw. DVD auszuwerfen.

⑬ AMS Automatischer Sendersuchlauf

[Radio] Startet die automatische Sendersuche und speichert die Sender.

⑭ DVD DVD- und CD-Modus

Drücken Sie den DVD Knopf, um zum DVD- bzw. CD-Modus zu wechseln.

⑮ re. Drehknopf drehen nächster Titel

[Wiedergabe] Drehen Sie den Knopf stufenweise im Uhrzeigersinn, um zum nächsten Titel zu springen.

Drehen Sie ihn entgegengesetzt, um zum vorherigen Titel zu springen.

re. Drehknopf drücken Pause

[Wiedergabe] Während einer Musik- oder Videowiedergabe können Sie mit diesem Knopf die Wiedergabe anhalten bzw. wieder fotsetzen.

re. Drehknopf drehen Feinverstellung

[Radio] Drehen Sie den Knopf, um den Radiosender in 0,05 MHz Schritten zu verstellen.

re. Drehknopf drücken Bestätigen

Drücken Sie den Drehknopf, um eine Eingabe zu bestätigen.

⑯ USB USB-Anschluss (unter der Lasche)

Der USB-Anschluss liest USB-Sticks im FAT32-Dateisystem. Maximal unterstützte Größe: 64 Gb.

Andere USB-Geräte (z.B. Festplatten) werden nicht unterstützt.

Der USB-Anschluss kann auch zum Aufladen von Smartphones und Tablets verwendet werden.

⑰ Bildschirm

Der berührungsempfindliche Bildschirm ist der Hauptbildschirm. Dieser zeigt alle wichtigen Informationen, Videos, Bilder und interaktive Menüs an.

Fernbedienung Knopffunktionen

1. ⏻ Gerät an-/ausschalten
2. DN nicht belegt
3. VOL- Lautstärke verringern
4. BAND [Radio] Band umschalten [Wiedergabe] Stopp
5. ESC verlassen
6. OSD Bildschirminfo. einblenden
7. EJECT CD-/DVD-Disc auswerfen
8. [Wiedergabe] Nächster Titel

[Radio] nächster Sender

1. Wiedergabe starten/anhalten
2. [Wiedergabe] vorheriger Titel [Radio] vorheriger Sender
3. ▶▲▼◀ Im Menü navigieren
4. Anruf annehmen [Bilder] Zoomen
5. 0-9 Ziffernblock [Radio] Senderwahl (1-6) [Wiedergabe] Titelauswahl (0-9)
6. */AUDIO Sterntaste (*) bei Eingabe [Wiedergabe] Tonspur umschalten
7. OPEN nicht belegt
8. MENU Hauptmenü aufrufen
9. MUTE Stummschalten (an/aus)
10. SEL Toneinstellungen aufrufen
11. SRC Modus/Quelle umschalten
12. UP nicht belegt
13. VOL+ Lautstärke erhöhen
14. Enter Eingabe bestätigen
15. Anruf beenden [Dateiübersicht] zum Kernordner
16. REPEAT Wiedergabewiederholung

17. /ANGLE Rautetaste (#)

    [DVD] Blickwinkel umschalten

Installation

Installationshinweise

In dieser Bedienungsanleitung finden Sie einige Installationshinweise und allgemeine Informationen.

Eine ausführliche und bebilderte Montageanleitung finden Sie auf unserer Webseite www.xomax.de.

Eine allgemeine Montageanleitung in gedruckter Form befindet sich beim Kauf im Paket.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Vor der Installation

!WARNUNG!

Bitte lesen Sie diese Hinweise vor der Installation sorgfältig durch.

Schäden, die durch eine unsachgemäße Installation entstehen, sind nicht durch die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust nicht riskieren möchten, sollten Sie das Radio von einem Fachmann installieren lassen.

»Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in

der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie vorgehen müssen.

»Bitte beachten Sie, dass diese Einbauanleitung für einen Standard 2DIN-Schacht vorgesehen ist.

»Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das 2DIN-Gerät einzubauen.

»Es besteht die Möglichkeit, dass Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

»Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre der Verlust der Gewährleistung.

»Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.

»Das Minus (-) muss an Masse (negativ) angeschlossen sein.

»Markieren Sie die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.

»Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.

»Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.

»Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im

Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik führen.

»Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, die die gleiche Funktion aufweisen. Bitte schlagen Sie in den Bedienungsanleitungen beider Geräte nach, um die richtige Funktionen der Kabel herauszufinden.

»Stellen Sie sicher, dass Sie das Negativ-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

»Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

»Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

»Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

»Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

»Wenn Ihr Fahrzeug keine ACC-Zündungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

»Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies kann zu einem gefährlichen Kurzschluss führen.

»Verbinden Sie niemals die Lautsprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten wird eine reibungslose Funktion des Gerätes nicht gewährleistet.

Anschlussschema Cinch

Anschlussschema ISO-Stecker

ISO-Kabel Anschlüsse

Anschlussstecker

Mit diesem Stecker wird das ISO-Kabel an das Autoradio angeschlossen.

ISO-Buchse

Die ISO-Buchse dient dem vereinfachten Anschluss des Autoradios an Ihr Fahrzeug. Vorausgesetzt, das Fahrzeug hat einen genormten ISO-Anschluss mit passender Belegung.

!Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

ISO-Buchsen-Belegung

Buchse A (Stromversorgung)

Auf der Seite A finden Sie die Buchse für die Stromversorgung.

A1 - Nicht belegt

A2 - Nicht belegt

A3 - Nicht belegt

A4 - (+) 12V Batterie / Dauerplus *

A5 - Elektrische Antenne (+)

A6 - (+) 12V Tasten-Beleuchtung

A7 - (+) 12V Zündungsplus *

* Einige KFZ-Hersteller verwenden eigene Kontaktbelegungen. Insbesondere sind die Klemme A7 (Zündungsplus) und A4 (Dauerplus) häufig vertauscht. Dies zeigt sich darin, dass das Radio bei ausgeschalteter Zündung nicht eingeschaltet werden kann und dass die Einstellungen nach jedem Ausschalten des Radios verloren gehen. In dem Fall müssen Sie ggf. diese Klemmen vertauschen.

Buchse B (Lautsprecher)

Auf der Seite B befinden sich die Lautsprecher-Anschlüsse.

B1 - Lautsprecher hinten rechts (+)

B2 - Lautsprecher hinten rechts (-)

B3 - Lautsprecher vorne rechts (+)

B4 - Lautsprecher vorne rechts (-)

B5 - Lautsprecher vorne links (+)

B6 - Lautsprecher vorne links (-)

B7 - Lautsprecher hinten links (+)

B8 - Lautsprecher hinten links (-)

Die Anschlüsse sind paarweise farblich gekennzeichnet: je ein (+) und ein (-).

Die Bauform von ISO-Steckern ist genormt, deren Belegung allerdings nicht. Ein einfacher Plug'n'Play Anschluss kann bei Nichtübereinstimmung der Belegung zu schwerwiegenden Fehlern führen.

Inbetriebnahme

Fernbedienung verwenden

Vor der ersten Verwendung muss die Isolationslasche aus der Fernbedienung entfernt werden, damit die Fernbedienung verwendet werden kann.

Wenn Sie die Fernbedienung verwenden, richten Sie sie horizontal in Richtung des IR-Empfängers am Bedienpanel aus.

Der IR-Empfänger darf nicht verdeckt werden, damit die Fernbedienung richtig funktioniert.

Wenn die Reaktion der Fernbedienung nachlässt, wechseln Sie die Batterie.

Die Fernbedienung sollte nicht direktem Sonnenlicht oder hoher Lüfterhitze ausgesetzt werden.

Fernbedienung Batteriewechsel

Die Fernbedienung wird mit einer CR-2025 Lithium-Batterie als Rundzelle betrieben.

Wechseln Sie die Batterie sobald die Reaktion der Fernbedienung nachlässt.

So wird die Batterie gewechselt:

1. Entfernen Sie das Batteriefach durch gleichzeitiges nach links Drücken der Fixierung und Herausziehen des Batteriefaches.

1. Entfernen Sie die alte Batterie und legen Sie eine neue CR-2025 Lithium-Batterie in das Batteriefach ein.

1. Nach dem Wechseln der Batterie schieben Sie das Batteriefach wieder in die Fernbedienung bis es mit einem leisen Klick einrastet.

Gerät einschalten/ausschalten

Drücken Sie den linken Drehknopf, um das Autoradio einzuschalten. Halten Sie den linken Drehknopf gedrückt, um das Radio auszuschalten.

AUX-IN anschließen

An die AUX-Eingänge können Sie portable Medien wie z.B. MP3-Player, Videoplayer, Smartphone, Handy, DVB-T Receiver oder Tablet anschließen.

Es steht Ihnen eine 3,5 mm Buchse am Frontpanel und eine Cinch-Gruppe an der Geräterückseite zur Verfügung.

Verwenden Sie ein entsprechendes Adapterkabel, um ein AV-Gerät an den Front AUX-IN anzuschließen.

MicroSD-Karte einschieben

Schieben Sie die MicroSD-Karte mit der beschrifteten Seite nach links und mit der Pin-Seite nach rechts ein.

Achten Sie darauf, dass die MicroSD-Karte einwandfrei funktioniert und nicht verschmutzt ist.

iMicroSD-Karten müssen mit dem Dateisystem FAT32 oder exFat formatiert sein. Maximal unterstützte Größe: 64GB.

USB-Medien anschließen

Entfernen Sie die Schutzlasche auf der rechten Seite des Panels und Stecken

Sie den USB-Stick richtig herum ein.

Verwenden Sie keine zu großen oder schweren USB-Sticks, um nicht versehentlich dagegen zu stoßen. Das könnte sowohl den Datenträger als auch den USB-Slot beschädigen.

Der USB-Stick muss im FAT32 oder exFAT Dateisystem formatiert sein. Maximal unterstützte Größe: 128 GB. Es werden nur USB-Sticks (keine USB-Festplatten oder Handys) unterstützt.

CD/DVD einlegen

Legen Sie die CD oder DVD mit der Beschriftung nach oben ein. Diese wird automatisch eingezogen und die Wiedergabe startet automatisch.

Achten Sie darauf, dass die CD/DVD keine Kratzer aufweist, einwandfrei funktioniert und nicht verschmutzt ist.

Mit dem ▲ Knopf auf dem Panel kann die CD/DVD wieder ausgeworfen werden.

Werkseinstellungen

Mit dem kleinen Knopf über dem AUX-Anschluss kann das Gerät zurückgesetzt werden.

Verwenden Sie einen Kugelschreiber oder ähnlichen Gegenstand, um den Knopf vorsichtig zu drücken. Nach dem Zurücksetzen schaltet das Gerät aus.

Grundfunktionen

Hauptmenü aufrufen

Drücken Sie die Menü-Sensortaste auf dem Bildschirm, um in das Hauptmenü zu gelangen. Oder Drücken Sie auf den MENU Knopf auf dem Panel.

Zurück

Drücken Sie die Zürück-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Modus Auswahl

Variante 1:

Sie können im Hauptmenü direkt auf die Sensortaste des gewünschten Modus tippen.

Variante 2:

Drücken Sie den SRC Knopf auf der Fernbedienung, um zwischen den Modi in der Reihenfolge [Radio], [Disc], [SD-Card], [AV-IN 1], [BT], [AV-IN 2], [USB] umzuschalten.

Wenn ein Datenträger nicht eingelegt

ist, wird der entsprechende Modus beim Umschalten ignoriert.

Lautstärke

Nutzen Sie den linken Drehknopf am Gerät, um die Lautstärke zu regeln.

Drehen Sie den Drehknopf im Uhrzeigersinn, um die Lautstärke zu erhöhen und entgegengesetzt, wenn Sie die Lautstärke verringern möchten.

Alternativ können Sie die Lautstärke mit den Knöpfen VOL- und VOL+ auf der Fernbedienung regulieren.

Stummschalten

Drücken Sie den linken Drehknopf auf dem Bedienpanel oder den MUTE Knopf auf der Fernbedienung, um den Ton stummzuschalten. Mit der selben Taste können Sie anschließend den Ton wieder lautschalten.

Seiten blättern

Um in Menü zwischen den Seiten zu blättern, müssen Sie mit dem Finger über den Bildschirm in die entsprechende Richtung wischen (sliden).

Listen scrollen

Um in einer Liste zu scrollen, können Sie ebenfalls mit dem Finger nach unten oder nach oben wischen, um den gewünschten Listenabschnitt in den Sichtbereich zu schieben.

Sie können außerdem mit durch Drehen des rechten Drehknopfes scrollen.

Bei Listen können Sie sich am Scrollbalken am rechten Bildschirmrand orientieren.

Extras

Taschenrechner

Um den Taschenrechner zu starten, tippen Sie auf auf der zweiten Menüseite im Hauptmenü.

Kalender

Um den Kalender anzuzeigen, tippen Sie auf auf der zweiten Menüseite im Hauptmenü. Das Datum kann in den Uhr-Einstellungen eingestellt werden.

Spiel "Puzzle"

Um das "Puzzle" Spiel zu starten, tippen Sie auf auf der zweiten Menüseite im Hauptmenü.

In diesem Spiel geht es darum, ein Bild aus mehreren Teilen zusammenzusetzen.

Spiel "5 Stones"

Um das Spiel "5 Stones" zu starten, tippen Sie auf auf der zweiten Menüseite im Hauptmenü.

Bei "5 Stones" treten Sie gegen einen Computergegner an. Wer es als Erster schafft, die fünf Steine in eine Reihe aufzustellen, hat das Spiel gewonnen.

Datenträger und Medien

Unterstützte Datenträger

»DVD, DVD-R, DVD+R

»CD und CD-R

»VCD und SVCD

»MP3-CD und MP3-DVD

»USB-Sticks, max. Größe 128 GB, nur im FAT32 oder exFAT Dateisystem

»MicroSD- und MicroSDHC-Karten, max. Größe 64GB, nur im FAT32 Dateisystem

»SD-Karten anderer Größen können mit Hilfe eines kompatiblen Adapters über den USB-Anschluss verwendet werden.

Abb. MicroSD-Karte

Alle optischen Datenträger (CD, DVD, VCD) müssen der Standard-Größe von 12 cm ∅ entsprechen. Datenträger anderer Größen, Formen oder anderer Formate könnten das Laufwerk beschädigen.

Unterstützte Dateiformate

Video

»XVID codierte AVI Dateien

»MPEG4 codierte AVI Dateien

»MPEG1/2 codierte MPG Dateien

»weitere Formate möglich

Die maximal unterstützte Videoauflösung beträgt: 1920 x 1080 Pixel.

Das MP4 Format wird nicht unterstützt. Bitte verwechseln Sie den MPEG4 Codec nicht mit dem Container-Format MP4.

Audio

»MP3-Dateien (mit ID3-Support)

»WMA-Audioformat

Bilder

»JPEG

Bitte beachten Sie, dass die Dateien verschiedene Eigenschaften aufweisen können, wie z.B. besondere Codierungen oder Auflösungen.

Es kann daher vorkommen, dass eine Datei eines hier aufgeführten Formates trotzdem nicht gelesen werden kann.

Kompatibilitätsprobleme diverser Dateiformaten stellen keinen Defekt dar und sind von der Gewährleistung ausgeschlossen.

Videoformat - Best Practise

Mit den folgenden Codierungseinstellungen sollten Sie Ihre Videos zum laufen bekommen.

Diese Angaben dienen nur als Orientierungsbeispiel, es sind viele andere Formate, Codierungen und Codierungseinstellungen möglich.

Bsp. 1

»Auflösung: bis 1920 x 1080 Pixel

»Codec: XVID

»Format: .AVI

»Audio: MPEG Audio Layer 1/2/3

»Framerate: max. 30fps

Bsp. 2

»Auflösung: bis 1920 x 1080 Pixel

»Codec: MPEG-1/2 Video

»Format: .MPG

»Audio: MPEG Audio Layer 1/2/3

»Framerate: max. 30fps

ID3-Tag (Titel und Interpret)

Die ID3-Funktion ermöglicht es, den Titel, das Album und den Interpreten im Wiedergabebildschirm anzuzeigen.

Auch das Albumcover kann ggf. angezeigtwerden.

Die ID3-Tag Funktion ist nur für MP3-Dateien verfügbar.

MP3-Dateien müssen mit entsprechenden Informationen, den sogenannten ID3-Tags versehen sein.

Umgang mit CDs und DVDs

Hinweise zum Umgang

»Verschmutzungen, Kratzer und Staub können einem optischen Datenträger schaden.

»Bekleben Sie CDs/DVDs nicht und beschriften Sie sie nicht mit dafür ungeeigneten Schreibgeräten.

»Verbiegen Sie CDs und DVDs niemals.

»Bewahren Sie Ihre Datenträger in dafür vorgesehenen Hüllen auf, um Schäden zu vermeiden.

»Setzen Sie Ihre Datenträger niemals direktem Sonnenlicht oder direkter Lüfterhitze aus.

»Insbesondere im Fahrzeug sollten optische Datenträger nicht frei herumliegen, denn durch die Vibrationen und Bewegungen erleiden sie noch schneller Schäden.

»Fassen Sie CDs/DVDs nicht an der Spiegelseite an, um Verschmutzungen und Kratzer zu verhindern.

Um einen optischen Datenträger zu reinigen, sollten Sie niemals aggressive Reinigungsmittel, Alkohol oder Lösungsmittel verwenden.

Verwenden Sie ein sauberes feines Tuch, um die Datenträgeroberfläche vorsichtig von innen nach außen sauber zu wischen.

Neue Discs verwenden

Neue Datenträger könnten raue Kanten haben, welche dem Wiedergabegerät schaden könnten.

Daher sollten Sie einen neuen Daten- träger für die Verwendung vorbereiten.

Verwenden Sie dafür z.B. einen Kugelschreiber oder einen stabilen Stift. Drücken Sie mit der Stiftkante gegen die Kante des Datenträgers und entfernen Sie so alle rauen Kanten.

Radiomodus

Radio-Oberfläche

Radiomodus einschalten

Um in den Radio-Modus zu gelangen, drücken Sie im Hauptmenü auf die Sensortaste.

Alternativ können Sie so oft auf den SRC Knopf auf der Fernbedienung drücken, bis der Radio-Modus auf dem Bildschirm erscheint.

Automatische Sendersuche

Halten Sie das Symbol oder gedrückt, um eine automatische Sendersuche in die entsprechende Frequenzrichtung zu starten.

Manuelle Sendersuche

Drücken Sie die großen Pfeil-Sensor-tasten oder, umh schrittweise nach verfügbaren Sendern zu suchen.

Sender speichern

Es gibt 6 nummerierte Senderspeicherplätze, die es ermöglichen, für jedes Band bis zu 6 verschiedene Sender zu speichern.

Möchten Sie den aktuellen Radiosender speichern, halten Sie die Sensortaste des gewünschten Speicherplatzes ca. 2 Sekunden lang gedrückt.

APS Automatischer Suchlauf

Drücken Sie die Sensortaste, um den Automatischen Suchlauf zu starten.

Das Radio sucht automatisch nach signalstarken Sendeern und speichert je 6 Sender pro Frequenzband.

Modulation (AM/FM) umschalten

Tippen Sie auf die FM1 oder AM1 Sensor-taste auf dem Bildschirm oder auf den BAND Knopf auf dem Bedienpanel, um den Modulationsmodus zwischen FM und AM umzuschalten.

Frequenzband umschalten

Tippen Sie auf die Sensortaste mehrmals, um zwischen den FM Frequenzbändern umzuschalten.

Tippen Sie auf die 1 ensortaste mehrmals, um zwischen den AM Frequenzbändern umzuschalten.

Oder drücken Sie den BAND Knopf auf dem Bedienpanel, um zwischen den Frequenzbändern der FM und der AM umzuschalten.

LOC Signalempfindlichkeit

Tippen Sie auf das Symbol, um zwischen dem lokalen und dem entfernten Senderempfangsmodus umzuschalten.

Ist die LOC Funktion aktiviert, werden beim automatischen Sendersuchlauf nur lokale Sender mit einem starken Signal gesucht.

Ist diese Funktion deaktiviert, werden auch entfernte Sender mit einem schwächeren Empfangssignal gesucht.

RDS Funktionen

Das Autoradio unterstützt folgende RDS Funktionen: AF, TA, REG, EON, PS, RT und PTY.

Bitte beachten Sie, dass diese Funktionen nicht in allen Ländern verfügbar sind. Nicht jeder Sender nutzt alle RDS Optionen.

PTY Funktion (Programme Type)

Die Programme Type Funktion ermöglicht es, Sender nach Ihrem Typ zu suchen.

Drücken Sie die PTY Sensortaste (auf der RDS-Funktionsleiste), um die Programme Type-Suche aufzurufen.

Es erscheinen zwei Auswahllisten für Musik- und Sprach-Sendertypen. Tippen Sie auf den gewünschten Programmtyp, um die Sendersuche zu starten.

TA Funktion (Traffic Announcement)

Ist die TA Funktion aktiviert, wechselt das Radio bei aktueller Verkehrsdurchsage automatisch zum Radiomodus.

Sobald die Durchsage beendet ist, wechselt das Radio zum Ausgangsmodus.

Drücken Sie die TA Sensortaste (auf der RDS-Funktionsleiste), um die Funktion Traffic Announcement zu aktivieren oder zu deaktivieren.

AF Funktion (Alternative Frequency)

Die AF-Funktion ermöglicht es, dass die Frequenz automatisch auf eine alternative Frequenz gewechselt wird, sobald man den Empfangsbereich des aktuellen Senders verlässt.

Es wird empfohlen, diese Funktion im normalen Betrieb zu deaktivieren, um ungewünschtes Senderwechseln bei Tunneldurchfahrten zu verhindern.

Drücken Sie die Sensortaste (auf der RDS-Funktionsleiste), um die Funktion Alternative Frequency zu aktivieren oder zu deaktivieren.

EON Funktion (Enhanced Other Networks)

Die EON Funktion ermöglicht den Empfang von TA-Verkehrsansagen, auch bei jenen Radiosendern, die kein eigenes TA-Programm anbieten.

Drücken Sie die Sensortaste (auf der RDS-Funktionsleiste), um die Enhanced Other Networks Funktion zu aktivieren.

REG Funktion (Regional)

Es gibt Radiosender, die je nach regionalem Empfangsbereich verschiedene Programmversionen senden.

Wenn die REG-Funktion aktiviert ist, verhindern Sie das automatische Wechseln in eine andere Regionalversion des Senders.

Drücken Sie die REG Sensortaste (auf der RDS-Funktionsleiste), um die Funktion Regional zu aktivieren oder zu deaktivieren.

PS Funktion (Programme Service Name)

Der Programme Service Name Dienst überträgt den Sendernamen des aktuellen Senders.

RT Funktion (Radio Text)

Der Radio Text Dienst überträgt erweiterte Informationen des Radiosenders.

Viele Radiosender übertragen an dieser Stelle den aktuell gespielten Titel und den Interpreten.

Radio Optionstasten

Hier finden Sie einen Überblick über alle Sensortasten des Radiomodus und ihre Funktionen.

	Zum Hauptmenü wechseln.(Radio spielt im Hintergrund weiter)
	AM Modulationsmodus/Band umschalten.
	FM Modulationsmodus/Band umschalten.
	Frequenzband umschalten.
	Stereo aktivieren/deaktivieren.
	Local-Funktion aktivieren/deaktivieren.
	Automatischer Speicher-Sendersuchlauf.

	Drücken - manuelle Sendersuche. Halten - automatische Sendersuche.
	Drücken - manuelle Sendersuche. Halten - automatische Sendersuche.
	AF RDS Dienst aktivieren/deaktivieren
	TA RDS Dienst aktivieren/deaktivieren
	REG RDS Dienst aktivieren/deaktivieren
	EON RDS Dienst aktivieren/deaktivieren
	PTY RDS Dienst aktivieren/deaktivieren

USB-, SD- und Disc-Modi

Wiedergabe Modus starten

Wenn Sie einen validen USB Daten-träger, eine CD, DVD oder eine MicroSD-Karte einlegen, werden die Daten automatisch ausgelesen und das Autoradio wechselt zum entsprechenden Wiedergabemodus.

Um in den Disc-, USB- oder SD-Modus zu gelangen, müssen Sie entweder im Hauptmenü auf die entsprechende Sensortaste tippen (siehe Abbildung) oder so oft auf den SRC Knopf auf der Fernbedienung drücken, bis der entsprechende Betriebsmodus auf dem Bildschirm erscheint.

Dateiübersicht

Um aus dem Wiedergabebildschirm heraus in die Dateiübersicht zu gelangen, tippen Sie auf die Sensortaste auf dem Bildschirm.

Die Dateiübersicht teilt alle Dateien in 3 Kategorien ein: Musik, Fotos und Videos

Tippen Sie auf das entsprechende Symbol, um alle Dateien dieses einen Typen anzuzeigen.

Drücken Sie auf die Sensortaste, um alle Dateitypen nach Ordner durchsuchen zu können.

Tippen Sie auf Ordnernamen, um zum einzelnen Ordner zu wechseln und die darin enthaltenen Dateien anzuzeigen.

Es werden nur unterstützte Dateiformate angezeigt.

Tippen Sie auf ↩, um zurück zum Wiedergabebildschirm zu wechseln.

Wiedergabe starten

Starten Sie die Wiedergabe einer gewünschten Datei durch ein einfaches Tippen auf den Dateinamen.

Der Bildschirm wechselt sofort zum Wiedergabemodus und startet die Wiedergabe.

Ausführliche Beschreibungen der verschiedenen Wiedergabemenüs finden Sie in den entspr. Kapiteln weiter unten.

Musik-Wiedergabemodus

Wiedergabe-Oberfläche

Wiedergabe/Pause

Mit der Bensortaste können Sie die Wiedergabe unterbrechen und mit einem Drücken auf die Taste die Wiedergabe fortsetzen. Mit der Taste kann man die Wiedergabe stoppen.

Alternativ kann die Wiedergabe durch Drücken auf den rechten Drehknopf pausiert und fortgesetzt werden.

Titel vorwärts/Titel zurück

Um einen Titel vor- oder zurückzuspringen, drücken Sie die oder Taste auf dem Bildschirm.

Wiedergabewiederholung

Mit der Taste 1 kann zwischen den Wiederholmodi Alle Audio-Dateien wiederholen (REPEAT ALL), einzelnen Titel wiederholen (REPEAT ONE) oder

Wiederholung aus (REPEAT OFF) umgeschaltet werden.

Zufallswiedergabe

Mit der Taste kann die Zufallswiedergabe aktiviert oder deaktiviert werden.

Vor- und Zurückspulen

Um einen Titel vor oder zurückzuspulen, können Sie mit dem Finger den Greifer am Fortschrittsbalken drücken und in die gewünschte Position schieben.

Hier finden Sie einen Überblick über alle Sensortasten des Musikwiedergabe-Modus und ihre Funktionen.

	Wiedergabe stoppen.
	Zufallswiedergabe aktivieren/deaktivieren.
	Wiedergabewiederholung aktivieren/deaktivieren/umschalten.
	Zum nächsten Titel springen.
	Zum vorherigen Titel springen.

	Wiedergabe anhalten (Pause).
	Wiedergabe starten/fortsetzen.
	Zur Ordnerübersicht/Dateiüber-sicht wechseln.
	Zum Hauptmenü wechseln.(Musik spielt im Hintergrund weiter)

Video-Wiedergabemodus

Wiedergabe-Oberfläche

OSD Videomenü einblenden

Während der Videowiedergabe tippen Sie ein Mal auf den Bildschirm, um alle Bedienfelder, Menüs und Informationen einzublenden.

Das Videomenü wird ca. 5 Sekunden nach der letzten Aktion automatisch wieder ausgeblendet.

Wiedergabe/Pause

Mit der Sensortaste können Sie die Wiedergabe unterbrechen und mit einem erneuten Drücken auf die Taste die Wiedergabe fortsetzen.

Mit der Sensortaste können Sie die Wiedergabe stoppen.

Alternativ kann die Wiedergabe durch Drücken auf den rechten Drehknopf pausiert und fortgesetzt werden.

Titel vorwärts/Titel zurück

Um einen Titel vor- oder zurückzuspringen, drücken Sie die oder Taste auf dem Bildschirm.

Vor- und Zurückspulen

Um einen Titel vor oder zurückzuspulen, können Sie mit dem Finger den Greifer am Fortschrittsbalken drücken und in die gewünschte Position schieben.

Untertitel umschalten

Ist die Datei oder DVD mit mehreren Untertiteln per Zusatzdateien ausgestattet, kann die Untertitelsprache mit der Sensortaste umgeschaltet werden.

Es werden Untertiteldateien des Formates *.SRT unterstützt.

Tonspur umschalten

Ist die Datei oder DVD mit mehreren Tonspuren versehen, kann die Tonspur mit der Sensortaste oder dem Knopf auf der Fernbedienung umgeschaltet werden.

DVD Menü aufrufen

Das DVD Menü kann mit der MENU Sensortaste aufgerufen werden.

DVD Video zoomen

In einem DVD Video kann mit der Sensortaste hineingezoomt und mit der Sensortaste herausgezoomt werden.

DVD Wiedergabe starten

Ist eine DVD eingelegt, kann mit dem DVD Knopf auf dem Panel die DVD ge- startet werden.

Video-Wiedergabe Optionstasten

Hier finden Sie einen Überblick über alle Sensortasten des Videowiedergabe-Modus und ihre Funktionen.

	Wiedergabe stoppen.
	Zum nächsten Titel springen.
	Zum vorherigen Titel springen.
	Wiedergabe anhalten (Pause).
	Wiedergabe fortsetzen.
	Zur nächsten Menüseite wechseln.

Bildbetrachter-Modus

Bildbetrachter-Oberfläche

Bilder öffnen

Öffnen Sie Bilder durch ein Tippen auf den Namen der Bilddatei in der Dateiübersicht.

Wenn ein Bild geöffnet wird, wird automatisch eine Diashow aller Bilder auf dem Datenträger gestartet.

Optionen einblenden

Während der Bildanzeige oder der Diashow-Wiedergabe tippen Sie einmal auf den Bildschirm.

Das OSD-Menü mit allen Bedienfeldern wird eingeblendet und 2 Sekunden nach der letzten Eingabe automatisch wieder ausgeblendet.

Tippen Sie nochmal auf die Mitte des Bildschirmes, falls Sie die Bedienfelder sofort wieder ausblenden möchten.

Bild vergrößern/zoomen

Drücken Sie die Sensortaste, um das Bild zu vergrößern. Drücken Sie die Sensortaste, um das Bild zu verkleinern.

Drücken Sie die jeweilige Taste mehrmals, um den Zoomfaktor in 10% Schritten zu verändern.

Diashow anhalten

Die Diashow wird immer automatisch gestartet.

Die Diashow kann mit einem Druck auf die Sensortaste angehalten werden und mit der Wiedergabetaste wieder fortgesetzt werden.

Bildbetrachter Optionstasten

Hier finden Sie einen Überblick über alle Sensortasten des Bildbetrachter-Modus und ihre Funktionen.

	Vorheriges Bild anzeigen.
	Nächstes Bild anzeigen.
	Diashow anhalten.
	Diashow fortsetzen.
	Bild im Uhrzeigersinn drehen.
	Aktuelles Bild als Hintergrundbild einrichten.

	Zur nächsten Menüseite springen.
	Bild vergrößern/hineinzoomen.
	Bild verkleinern/herauszoomen.
	Zum Hauptmenü wechseln.
	Zur Ordnerübersicht/Dateiübersicht wechseln.

AUX-IN Modus

Allgemeine Hinweise

Der AUX-IN Modus aktiviert die Ausgabe der am Front-AUX-IN oder am hinteren Rear-AUX-IN angeschlossenen Audio-/Video-Quelle.

Front AUX-IN Anschluss

Das könnten z.B. ein DVB-T Receiver, Smartphone, Videoplayer, Handy, Tablet, uvm. sein.

Um ein Gerät an den Front-AUX Eingang anzuschließen, benötigen Sie ein A/V Kabel mit einer 3,5 mm Klinke.

Rear AUX-IN Anschluss

Das könnten z.B. ein MP4-Player, Smartphone, Handy, Tablet, uvm. sein.

AUX Modus starten

Um in den AUX-Modus zu gelangen, drücken Sie im Hauptmenü auf die Sensortaste.

Alternativ können Sie so oft auf den SRC Knopf auf der Fernbedienung drücken, bis der AUX-Modus auf dem Bildschirm erscheint.

Wenn eine Video-Quelle angeschlossen ist, sehen Sie das Videobildsignal.

Wenn eine Audioquelle ohne Videosignal angeschlossen ist, hören Sie den Ton und das Bild zeigt No Video Signal.

Rückfahrkamera (optional)

Allgemeine Hinweise

Eine Rückfahrkamera ist optionales Zubehör. Informieren Sie sich bitte bei Ihrem Fachhändler über aktuelle Modelle und Möglichkeiten.

Passende XOMAX Rückfahrkameras finden Sie im offiziellen Onlinekatalog des Herstellers unter der Web-adresse: www.carmediashop.de

Es werden alle Rückfahrkameras mit einem Video-Cinch-Ausgang unterstützt.

Rückfahrkameras werden hinten am Fahrzeug angeschlossen, sie dienen als Einparkhilfe und als unterstützende Blickwinkelerweiterung beim Rückwärtsfahren.

! Bitte verlassen Sie sich beim Rückwärtsfahren nicht allein auf das Bild der Rückfahrkamera.

Eine Rückfahrkamera dient nur als zusätzliche Unterstützung, sie kann Ihre volle Achtsamkeit im Verkehr nicht ersetzen.

Anschluss

Der Rückfahrkamera-Anschluss befindet sich auf der Geräterückseite (siehe „Anschlussschema Cinch“ auf Seite 17).

Die gelbe Cinch-Buchse ist der Anschluss für das Video-Eingangssignal der Rückfahrkamera. Schließen Sie das Kamera-Videokabel an diese Buchse an.

Das blaufarbene Kabel (REVERSE) des Autoradios muss genauso wie die Kamera mit dem Rückfahrlicht (12V) des Fahrzeuges verbunden werden, damit der automatische Rückfahrkameramodus ordnungsgemäß funktionieren kann.

Rückfahrkamera-Modus starten

Wenn eine Rückfahrkamera ordnungsgemäß angeschlossen wurde, wechselt das Radio automatisch zum Rückfahr-kamera-Betriebsmodus, sobald der Rückwärtsgang eingelegt wird.

Legen Sie einen anderen Gang ein, wechselt das Radio automatisch zum vorher aktiven Modus zurück.

Der Rückfahrkamera-Modus kann aus dem Menü heraus mit der Sensortaste gestartet werden.

Lenkradfernbedienung

Lenkradfernbedienung Anschluss

Bitte nehmen Sie sich die Betriebsanleitung Ihres Fahrzeuges zur Hilfe, um die Lenkradfernbedienung anzuschließen.

Für den Anschluss der Lenkradfernbedienung benötigen Sie einen für Ihr Fahrzeug vorgesehenen CAN-Bus Adapter. Diesen können Sie bei einem Fachhandel für Ersatzteile Ihres Fahrzeuges kaufen.

! Bitte lassen Sie die Lenkradfernbedienung nur von einem Fachmann oder einer Fachwerkstatt anschließen. Anschlussfehler können schwerwiegende Defekte am Gerät und an der Fahrzeugelektronik verursachen.

Defekte, die durch Anschlussfehler verursacht wurden, sind nicht von der Gewährleistung abgedeckt.

Beispielabbildung CAN-Bus

„Wheel 1“ (+) mit „Can High“ (+)
„Wheel 2“ (+) mit „Can Low“ (+)
„GND“ (-) mit „Ground“ (-)

Hinweise

»Wheel 1 und Wheel 2 können bei Bedarf vertauscht werden.
»Auf gar keinen Fall dürfen (+) und (-) miteinander verbunden werden.
»Je nach CAN-Bus ist es möglich, dass nur eines der (+)-Kabel verbunden werden muss.
»Funktionstest: Drücken Sie eine Taste auf der Lenkradfernbedienung, sollte eine zugeordnete Sensortaste im Einstellungsmenü (LENKRAD STEUERUNG) aufleuchten.

Lenkradfernbedienung einstellen

Einstellungsmenü aufrufen

Um in das Einstellungsmenü zu gelangen, drücken Sie im Hauptmenü auf die Sensortaste.

Drücken Sie zuerst auf , um alle vorherigen Einstellungen zurückzusetzen und mit der Konfiguration zu beginnen.

Nun wählen Sie aus den verfügbaren Funktionen entsprechend der Anzahl der Tasten auf dem Lenkrad Ihres Fahrzeugs aus, welche Sie belegen möchten.

Konfiguration

Drücken Sie eine beliebige Taste auf dem Lenkrad und dann auf eine Funktionstaste auf dem Bildschirm, die Sie zuordnen möchten. Die gewählte Funktion wird auf dem Display angezeigt.

Bestätigen Sie Ihre Wahl anschließend.

Wiederholen Sie die Schritte für die anderen Tasten an Ihrem Lenkrad.

Erläuterung der Funktionstasten

	einschalten und ausschalten
	vorheriger Titel, vorheriger Sender
	nächster Titel, nächster Sender
	Modus umschalten
	Lautstärke erhöhen
	Lautstärke verringern
	stummschalten
	Radio Modus
	DVD Modus
	Navigation starten
	Hörer abnehmen
	Hörer auflegen

Bluetooth Verbindung

Bluetooth Modus starten

Um den BT-Modus zu starten, tippen Sie im Hauptmenü auf die Sensortaste.

Bluetooth Modus starten:

Bluetooth Modus Bildschirm:

Bluetooth Verbindung aufbauen

Vor der ersten Verwendung aller Bluetooth Funktionen muss Ihr Telefon mit dem Autoradio gekoppelt werden.

Gehen Sie dafür wie folgt vor:

① Aktivieren Sie im Autoradio die Bluetooth Funktion.

Drücken Sie dafür die BT OFF Sensor-taste im Bluetooth Modus.

Es dauert etwa 5 Sekunden, bis die Taste BT ON angezeigt wird und die Bluetooth Verbindung bereit ist.

② Aktivieren Sie in Ihrem Telefon die Bluetooth Funktion. *
③ Lassen Sie es nach neuen Geräten suchen. Es sollte ein neues Gerät mit der Bezeichnung CAR_BT finden.
④ Wählen Sie nun in Ihrem Telefon CAR_BT aus.
⑤ Gegebenenfalls fragt Ihr Mobilgerät nach einem Kopplungspasswort, geben Sie in dem Fall "0000" als Passwort ein und bestätigen Sie dieses.
⑥ Nun sind beide Geräte miteinander gekoppelt.

Freisprechfunktion

Allgemeines

Das Autoradio verfügt über eine praktische Freisprechfunktion via Bluetooth HFT Profil.

Mit der integrierten Freisprechfunktion können Sie über die Lautsprecher des Autos und das integrierte Mikrofon freihändig telefonieren.

Eine Nummer wählen

Tippen Sie auf die Sensortaste, um zum Wählbildschirm zu wechseln.

Wählen Sie nun eine Nummer mit den Zifferntasten auf dem Touchscreen des Autoradios und starten Sie den Anruf mit der Hörer-Sensortaste

Alternativ können Sie eine Nummer aus dem Anrufprotokoll auswählen und durch ein einfaches drauftippen einen Anruf starten.

Falls Sie sich vertippt haben, können Sie mit der Sensortaste ← die letzte Ziffer löschen.

Anruf beenden

Ein laufendes Telefonat kann mit der orangefarbenen Hörer-Sensortaste

beendet werden.

Anruf entgegennehmen

Wenn Sie einen Anruf erhalten, wird die Telefonnummer des Anrufers oder der im Telefonbuch gespeicherte Name auf dem Bildschirm angezeigt.

Drücken Sie die ACCEPT Sensortaste, um den Anruf entgegen zu nehmen.

Anruf ablehnen

Mit der REJECT Sensortaste können Sie einen eingehenden Anruf ablehnen.

Anrufprotokoll

Das Anrufprotokoll kann mit der Sensortaste aufgerufen werden.

Wenn Sie das Anrufprotokoll starten, wird ggf. nach Freigabe von Daten des Mobiltelefons gefragt. Bitte bestätigen Sie die Freigabe, um die Protokollfunktion nutzen zu können.

Das Anrufprotokoll ist in 3 Kategorien aufgeteilt. Die entsprechenden Tasten sehen Sie in der linken Menüleiste:

Verfügbare Protokolloptionen:

Funktion: Nummer wählen

Protokoll: Ausgehende Anrufe

Protokoll: Eingehende Anrufe

Protokoll: Verpasste Anrufe

Protokoll: Nummer wählen

Möchten Sie eine Nummer aus einer der Protokoll-Listen wählen, tippen Sie ein Mal darauf und anschließend auf die Sensortaste Dial

Lautsprecher umschalten

Drücken Sie während eines Telefonates auf die Sensortaste 📁

Anruf über den Lautsprecher des Mobiltelefons zu hören.

Drücken Sie nochmals auf den Knopf, um den Anruf wieder über die Autolautsprecher zu hören.

Telefonbuch

Die Telefonbuchfunktion erreichen Sie mit der Sensortaste.

Telefonbucheinträge laden

Tippen Sie zunächst auf „Sync die Telefonbucheinträge aus dem Mobiltelefon in das Autoradio zu laden.

Das Mobilgerät verlangt ggf. nach einer Bestätigung, bevor die Daten an das Autoradio freigegeben werden.

Wurde das Telefonbuch in das Radio geladen, bleiben die Telefonbuchdaten im Radio gespeichert, auch wenn das Mobiltelefon getrennt wurde.

Telefonbucheinträge löschen

Sobald ein anderes Mobiltelefon verbunden wird, werden alle Telefonbucheinträge überschrieben.

Telefonbuch Kontakt wählen

Haben Sie den gewünschten Eintrag gefunden, tippen Sie einmal darauf und tippen Sie anschließend auf Dial

Nun wird die Nummer gewählt.

Bluetooth Einstellungen

Um auf die Bluetooth-Einstellungen zuzugreifen, tippen Sie im Bluetooth Menü auf die Sensortaste.

Hier können Sie den Gerätenamen des Autoradios einstellen und das Bluetooth Passwort ändern.

Außerdem sehen Sie hier die aktuellen Einstellungen.

Tippen Sie auf die Sensortaste „Disconn um die Verbindung zum Mobiltelefon zu trennen.

Wiederverbinden

Tippen Sie auf die Sensortaste Connect um das zuletzt gekoppelte Gerät wieder zu verbinden.

Den Gerätenamen ändern

Tippen Sie auf die Sensortaste „Set Name um den Bluetooth-Namen des Autoradios zu ändern.

Löschen Sie den alten Namen mit der Sensortaste ✗, und tippen Sie den gewünschten Namen ein. Bestätigen Sie den anschl. mit . OK

Bluetooth PIN ändern

Tippen Sie auf die Sensortaste, Set Pin um die Bluetooth-PIN des Autoradios zu ändern.

Löschen Sie die alte PIN mit der Sensor-taste 📧, und tippen Sie die gewünschte neue PIN ein. Bestätigen Sie die anschl. mit . OK

Automatischer Verbindungsaufbau

Tippen Sie auf automatischen Verbindungsaufbau zu aktivieren bzw. zu deaktivieren. (Rotes Häckchen = aktiv)

Ist die Funktion aktiv, verbindet sich das Autoradio automatisch mit dem zuletzt gekoppelten Telefon, sobald sich das Telefon im Bluetooth-Empfangsbereich des Autoradios befindet.

Automatische Anrufannahme

Tippen Sie auf automatische Anrufannahme zu aktivieren bzw. zu deaktivieren. (Rotes Häckchen = aktiv)

Ist die Funktion aktiv, werden eingehende Anrufe automatisch ange- nommen.

Bluetooth Funktionstasten

	Anruf starten
	Anruf beenden; ankommenden Anruf ablehnen.
	zuletzt eingetippte Ziffer löschen
	Wählbildschirm aufrufen
	Bluetooth Verbindung aktivieren/deaktivieren
	Telefonbuch
	Protokolle
	Bluetooth Musik
	Bluetooth Einstellungen
	Freisprechfunktion auf Telefonlaut-sprecher umschalten
	Nummer wählen
	abbrechen
	Telefonbuch synchronisieren
	in der Liste nach oben scrollen
	in der Liste nach unten scrollen
	eine Ebene zurück

Bluetooth Musik

Allgemeines

Die Bluetooth A2DP Musik Funktion ermöglicht es, Musik drahtlos vom Handy, Smartphone oder Tablet abzu-spielen. Das Mobilgerät muss das A2DP Profil unterstützten und dieses auch für das Autoradio zulassen.

Bluetooth Musik starten

Um die A2DP Musik Funktion zu starten, tippen Sie im Bluetooth-Menü auf die

Sensortaste.

Nun öffnen Sie einen beliebigen Musikplayer in Ihrem Mobilgerät und starten Sie die Musikwiedergabe.

	Zum nächsten Titel springen.
	Zum vorherigen Titel springen.
	Wiedergabe pausieren/fortsetzen.
	Wiedergabe stoppen.

LED Farbe einstellen

LED Menü aufrufen

Um das LED-Farben Menü zu starten, tippen Sie im Haupt-Menü auf die Sensortaste.

Farbvoreinstellung wählen

Blättern Sie mit den Pfeiltasten nach links oder nach rechts, um eine Voreinstellung auszuwählen.

Folgende Voreinstellungen stehen Ihnen zur Verfügung:

Anzeige Farbeinstellung
Red Rot
Green Grün
Blue Blau
Purple Violett
Orange Orange
Cyan Himmelblau
Yellow Gelb

Automatischer Wechsel

Um den automatischen Farbwechsel zu aktivieren, blättern Sie mit den Pfeiltasten nach links oder nach rechts, um die Voreinstellung AUTO auszuwählen.

Wenn die Einstellung AUTO aktiviert ist, wechselt das Radio die Farbe automatisch in einer Schleife.

Eigene Farbe einstellen

Um eine eigene Farbe einstellen zu können, blättern Sie mit den Pfeiltasten nach links oder nach rechts, um die Voreinstellung USER zu aktivieren.

Sie können die gewünschte Farbe aus den Lichtfarben Rot (R), Grün (G) und Blau (B) mischen, indem Sie die entsprechenden Farbregler mit dem Finger justieren.

Hintergrundbild einstellen

Hintergrundbild-Menü aufrufen

Wählen Sie im Hauptmenü den Menüpunkt aus.

Hintergrundbild wählen

Sie haben die Auswahl von 10 Hintergrundbildern. In der rechten Spalte sehen Sie alle Vorschaubilder.

Wischen Sie mit dem Finger nach unten bzw. nach oben, um die Bildauswahl zu verschieben.

Wenn Sie ein Bild gefunden haben, dass Sie als Hintergrundbild verwenden möchten, tippen Sie darauf, um es auszuwählen. Das gewählte Bild erscheint

nun als großes Vorschaubild in der Bildschirmmitte.

Sind Sie mit Ihrer Wahl zufrieden, tippen Sie auf OK, um das Hintergrundbild zu setzen.

Eigenes Hintergrundbild

Eigenes Hintergrundbild aktivieren

Sie haben die Möglichkeit, Ihr eigenes Foto als Hintergrundbild einzustellen.

Im Hindergrundbild-Menü müssen Sie das erste Vorschaubild aus der Bilderliste wählen und die Wahl mit bestätigen. Damit wird die Funktion, ein eigenes Hintergundbild zu verwenden, aktiviert.

Nun können Sie eins Ihrer Bilder wählen.

Eigenes Hintergrundbild wählen

Sie können über den USB- oder den SD-Modus, Ihr eigenes Bild als Hintergrundbild wie folgt festlegen:

① Kopieren Sie das gewünschte Bild zunächst auf eine MicroSD-Karte oder auf einen USB-Stick und legen Sie den Datenträger ein.
② Öffnen Sie den USB- bzw. SD-Modus.
③ Tippen Sie auf um die Dateiübersicht aufzurufen.
④ Tippen Sie auf, um alle Bilddateien des Datenträgers anzuzeigen.
⑤ Wählen Sie ein Bild aus, in dem Sie darauf tippen. Es wird eine Bildvorschau geöffnet. Sie können hier die Bilder mittels der Sensortasten und blättern, um das richtige Bild zu finden.
⑥ Ist das gewünschte Bild geöffnet, tippen Sie auf die 📋sensortaste, um das Bild als Benutzer-Hintergrundbild festzulegen.
⑦ Das Radio zeigt die Meldung "Save Wallpaper" an. Das heißt, dass das Hintergrundbild erfolgreich eingestellt wurde.

Nun können Sie das Menü verlassen.

iFalls das gewählte Bild nicht sichtbar ist, muss es noch im Hintergrundbild-Menü aktiviert werden.

Siehe: „Eigenes Hintergrundbild aktivieren“ auf Seite 50

Wählen Sie im Hauptmenü den Menüpunkt aus.

Hier können Sie die Uhrzeit und das Datum einstellen. Wischen Sie einfach mit dem Finger über die jeweilige Spalte, um die Werte einzustellen.

Bestätigen Sie Ihre Eingabe mit OK . Möchten Sie Ihre Eingabe nicht speichern, tippen Sie auf Cancel

Klicken Sie auf Open, um die GPS-Uhrzeit-Synchronisierung zu aktivieren.

GPS-Pfad einstellen

Damit das Autoradio die GPS-Software von der SD-Karte starten kann, muss der korrekte Dateipfad der Anwendung angegeben werden.

Tippen Sie im Hauptmenü (auf der zweiten Seite) auf die Sensortaste. Nun müssen Sie die Anwendungsdatei auswählen.

Die Anwendungsdatei hat im Regelfall die Datei-Erweituren *.exe.

Um den Pfad korrekt anzugeben, tippen Sie zwei Mal auf den gewünschten Ordner, um zum Ordner zu wechseln.

Möchten Sie eine Ordnerstufe zurück, dann tippen Sie auf die 1 .. Taste.

Wenn Sie die Anwendungsdatei ausgewählt haben, tippen Sie auf die Taste, um die Auswahl zu bestätigen.

iRegulärer Software-Pfad für MAPFACTOR NAVIGATOR 14:

\Storage Card\Xomax2014\mobilenavigator\mobilenavigator.exe

Ton-Einstellungen

Ton-Einstellungen aufrufen

Wechseln Sie zu der zweiten Menüseite und tippen Sie dann auf die Sensortaste, um in das Audio-Einstellungsmenü zu gelangen.

Alternativ können Sie den SEL Knopf auf der Fernbedienung drücken, um in das Menü zu gelangen.

Schnell-Equalizer

Der Schnell-Equalizer bietet die Möglichkeit, grundlegende Equalizer Einstellungen wie Bässe, Mitteltöne, Höhen und Subwoofer-Lautstärke schnell einzustellen.

Drücken Sie mehrmals auf die mittlere Sensortaste im linken Menü, um zwischen den Einstellungsoptionen umzuschalten: Bass (Tiefen), Mid (mittlere Töne), Treble (Höhen) und Sub woofer (Subwoofer Lautstärke).

Anschließend können Sie mit dem Finger über den Zeiger der Grafik die Werte der gewählten Einstellungsoption einstellen.

Fader/Balance

Stellen Sie die Balance und den Fader mit den Pfeiltasten ein oder wählen Sie auf der Einstellungsgrafik die Position, um Fader und Balance zu bestimmen.

Sie können auch eine der Vorseinstellungen nehmen.

Preset-Equalizer

Rufen Sie das Toneinstellungen-Menü auf, wie bereits oben beschrieben wurde. Tippen Sie dann auf die Sensor-taste, um die Equalizer-Einstellungen aufzurufen.

Wählen Sie nun in der unteren Optionsleiste eine Voreinstellung aus.

Der Effekt ist sofort hörbar und die Einstellung wird sofort gespeichert.

Erweiterter Equalizer

Rufen Sie das Toneinstellungen-Menü auf.

Tippen Sie dann auf die EqsInsortaste, um die Equalizer-Einstellungen aufzurufen.

Achten Sie darauf, dass der Preset-Equalizer (Optionen am unteren Bildschirmrand) auf User umgestellt ist.

Sie können nun über die einzelnen Regler die entsprechenden Ton-Frequenzen manuell verstellen.

Loudness

Die Loudness Funktion schaltet die hohen und die tiefen Ton-Frequenzen etwas lauter, um einen voluminöseren Ton bei geringerer Lautstärke zu erreichen.

Rufen Sie das Ton-Einstellungen-Menü auf.

Tippen Sie dann auf Loud Off, um die Funktion zu aktivieren.

Rufen Sie das Ton-Einstellungen-Menü auf.

Verwenden Sie die Pfeiltasten, um zwischen den Hall-Effekten umzu- schalten.

Einstellungen

Um zum Einstellungsmenü zu wechseln, tippen Sie im Hauptmenü auf der zweiten Seite auf die Sensortaste Setup.

Hier können Sie Ihre Einstellungen für Audio, Datum, Zeit und vieles mehr einstellen.

Ausführliche Beschreibung des Einstellungsmenüs finden Sie im Kapitel „Einstellungen“.

Video-Einstellungen

In den Video-Einstellungen können Sie die Helligkeit (Brightness), den Kontrast (Contrast) und die Farbsättigung (Color Saturation) des Bildschirmes einstellen.

Wechseln Sie zu der zweiten Menüseite und tippen Sie dann auf

Am linken Bildschirmrand stehen Ihnen die Voreinstellungen zur Verfügung. Wählen Sie einen Wert aus oder stellen Sie einen eigenen ein:

Stellen Sie zunächst die Voreinstellung auf User um. Bewegen Sie den entsprechenden Regler mit dem Finger nach rechts, um den Wert zu erhöhen und nach links, um ihn zu verringern.

Einstellungsmenü aufrufen

Wechseln Sie zu der zweiten Menüseite und tippen Sie dann auf

Hier gibt es 3 Unterkategorien: General (Allgemeine Einstellungen), Sound (Audio Einstellungen) und Factory Set (System Einstellungen).

Allgemein/General

Anykey Power

Einschalten des Gerätes mit jedem beliebigen Knopf: ein-/ausschalten.

Video Warning

Hiermit kann die Handbremssperre, welche die Videobildanzeige während der Fahrt unterbindet, aus- und eingeschaltet werden.

! ACHTUNG:

Nach §23 der StVO darf sich der Fahrer während der Fahrt von nichts ablenken lassen. Es ist in Deutschland nicht erlaubt, während der Fahrt sich Videos anzusehen.

Wir empfehlen daher dringend, die Handbremssicherung niemals auszuschalten oder umzugehen.

Beep (Piepton)

Hier kann der Piepton der Tastenan- schläge aus- und eingeschaltet werden.

GPS-Mux (Multiplex)

GPS-Multiplexverfahren aktivieren/deaktivieren.

Backlight Level

Helligkeit der Hintergrundbeleuchtung eindämmen: Stufe 0-3

AMP Control

Verstärkeransteuerung aktivieren/deaktivieren.

GPS Path

Einstellen des GPS-Software-Pfades.

Camera Mirror

Einstellung der Kamerabildanzeige: L&R (horizontal), U&D (vertikal), full (voll)

Audio/Sound

Backcar Volume

Stummschalten beim Rückwärtsfahren aktivieren/deaktivieren.

Default Volume Power

Standartlautstärke beim Einschalten des Autoradios: aktivieren/deaktivieren.

Default Volume

Standartlautstärke regeln.

Factory Set/System

Calibrate (Kalibrierung)

Wenn das Touchscreen ungenau ist, sollte es kalibriert werden.

Wählen Sie diese Option aus, um die Touchscreen Kalibrierung zu starten.

Es erscheint zuerst eine Meldung auf dem Bildschirm:

Halten Sie nun den NAVI Knopf

auf dem Panel gedrückt. Nach ca. 6 Sekunden startet die Kalibrierung und Sie können den Knopf wieder loslassen.

So geht's:

Wenn Sie die Kalibrierung starten, erscheinen auf dem schwarzen Bildschirm 5 Kreise.

Im mittleren Kreis sehen Sie ein Fadenkreuz. Tippen Sie einmal genau in die Mitte des Kreuzes. Das Kreuz wandert dann zur nächsten Position.

Das Fadenkreuz durchläuft so 5 Positionen auf dem Bildschirm, tippen Sie jedes Mal einmal auf die Mitte des Kreuzes. Idealerweise verwenden Sie dafür einen Touchscreen-Stift (auch Stylus genannt).

Sind alle 5 Punkte je ein Mal angetippt worden, ist der Bildschirm erfolgreich kalibriert und das Autoradio wechselt nun zum Hauptmenü.

Factory set (Service-Einstellungen)

Diese Einstellungen sind für den XOMAX Service vorgesehen.

Benutzer haben keinen Zugriff auf diese Einstellungen.

Logo (Start-Logo)

Sie können das Start-Logo des Auto-radios hier einstellen.

Suchen Sie aus einer Liste Ihr gewünschtes Fahrzeug-Logo aus einer großen Liste aus und bestätigen Sie Ihre Wahl mit OK.

Version

Anzeige der Software Version.

Allgemeine Problemlösungen

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht unbedingt auf Ihr Autoradiomodell beziehen oder dass Funktionen beschrieben werden, welche Ihr Gerät evtl. nicht unterstützt.

Problembeschreibung Ursache und Lösung
CD/DVD wird nicht eingezogen:Die CD/DVD wird vom Gerät gar nicht oder nicht vollständig eingezogen.	Überprüfen Sie, ob die Transportschrauben vor der Installation entfernt wurden.Hinweis: Autoradios mit einem CD-DVD-Laufwerk werden mit Transportschrauben ausgeliefert, welche das Laufwerk beim Transport vor Schäden schützen. Werden diese nicht entfernt, kann kein Datenträger in das Laufwerk eingezogen werden.
Keine Videoanzeige:Videos werden nicht angezeigt, es ist aber ein Ton zu hören.Stattdessen zeigt der Bildschirm eine Fehlermeldung: „Parking Brake Audio Only“ oder ähnlich.	Lösung 1: Das Handbrems-Sicherungskabel wurde nicht angeschlossen oder falsch angeschlossen. Das „Parking Brake“ - Kabel muss mit Masse (-) der Handbremse verbunden sein.Lösung 2: Das Fahrzeug befindet sich in Bewegung oder die Handbremse wurde nicht richtig angezogen.Hinweis: Ein korrekter Anschluss des Handbremskabels sorgt dafür, dass das Videobild nur bei sicherem Halt mit angezogener Handbremse angezeigt wird.
Bluetooth Mikrofon zu leise:Ihr Gesprächspartner kann Sie nicht deutlich genug hören.	Stellen Sie sicher, dass das Mikrofon nicht verdeckt ist. Es sollte eine möglichst freie Fläche zwischen dem Mikrofon und dem Benutzer sein.Es ist möglich, dass in einigen Fahrzeugen die Einbauposition für die Lage des Mikrofons ungünstig ist. In solchen Fällen sollten Sie darauf achten, lauter und deutlicher zu sprechen.
Fehlermeldung „CAM“ oder „Back“: Blauer oder Schwarzer Bildschirm mit der Meldung „Cam“, „Back“ oder ähnliches. Es ist kein Zugriff auf das Menü möglich.	Diese Meldung ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Wahrscheinlich ist die Belegung am ISO-Kabel für die Rückfahrkamera mit der Belegung an der ISO-Buchse für die Beleuchtung identisch. Überprüfen Sie die Belegungen des Steckers und der Buchse und ggf. korrigieren Sie diese.Hinweis: Die Bauform von ISO-Steckern/--Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.
Die Fernbedienung funktioniert nicht.	Lösung 1: Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Batterie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.Lösung 2: Die Batterie könnte leer sein. Wechseln Sie diese ggf.Lösung 3: Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.Hinweis: Sie können die Funktion der Fernbedienung überprüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein.
Schlechter Radioempfang:Der Tuner empfängt keine Radio-sender oder der Empfang ist schwach.	Für die Lösung der Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese durch eine größere und somit leistungsstärkere Antenne zu ersetzen.Haifischantennen oder kleine Stabantennen (unter 5 cm) sind definitiv nicht ausreichend.Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.Typ 3 - Aktive Antenne mit Diversity System:Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln. Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.
Radiosender gehen verloren:Nach jedem Ausschalten des Gerätes gehen alle gespeicherten Radiosender und Benutzereinstellungen verloren.	Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Vertauschen Sie die Kabel für Zündungsplus und für Dauerstrom.Achtung: Wenn beide Leitungen eine Sicherung besitzen, müssen evtl. die Sicherungen ebenfalls vertauscht werden.
Das Gerät lässt sich nicht einschalten.	Dieses Problem ist in den meisten Fällen auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Überprüfen Sie die Belegungen des ISO-Steckers und der -Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und der Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.Hinweis: Die Bauform von ISO-Steckern/--Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwer-wiegenden Fehlern am Gerät und am Fahrzeug führen.
Das Touchscreen ist ungenau:Die Steuerung des Touchscreens ist ungenau oder fehlerhaft.	Kalibrieren Sie das Touchscreen neu.Drücken Sie im Hauptmenü auf „Einstellungen“, dann auf „System“ und anschließend auf „Touch Calibrate“, um die Touchscreen Kalibrierung zu starten.Wenn Sie die Kalibrierung starten, erscheint auf einem weißen Bildschirm ein rotes Kreuz.Tippen Sie dann einmal in die Mitte des Kreuzes. Idealer Weise verwenden Sie dafür einen Touch-screen-Stift. Das Kreuz durchläuft so 5 Positionen auf dem Bildschirm, tippen Sie jedes Mal auf die Mitte des Kreuzes.Sind alle 5 Punkte angetippt worden, wurde der Bildschirm erfolgreich kalibriert und auf dem Bildschirm erscheint die Meldung ADJUST FINISH.Tippen Sie nun auf eine beliebige Stelle des Bild-schirmes, um zurück in das Menü zu gelangen.

Entsorgungshinweise

Alt-Geräte-Entsorgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Information zur nächstgelegenen Sammelstellen oder Recyclinghöfen erhalten Sie bei Ihrer Gemeindeverwaltung.

Batterieentsorgung

In Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie verpflichtet sind, Batterien und Akkus als Sondermüll, z.B. an kommunalen Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekenn-zeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.

XOMAX Vertrieb weltweit

XOMAX Autoradio online kaufen:

XOMAX Herstellerinformationen:

http://www.xomax.de
