Produkttyp	Autoradio / Multimedia-Player mit Touchscreen
Modell	XM-2VRSU434
Marke	Xomax
Bildschirm	6,2 Zoll kapazitiver Touchscreen
Bildschirmauflösung	800 × 480 Pixel
Betriebssystem	Android (kundenspezifisch)
Radio	FM/AM-Tuner mit RDS
Bluetooth	Ja, Freisprecheinrichtung und Musikstreaming (A2DP)
USB-Anschluss	1 × USB vorn (für Speichermedien bis 32 GB)
SD-Kartenslot	Ja, microSD bis 32 GB
Audioformate	MP3, WMA, WAV, FLAC, AAC
Videoformate	MP4, AVI, RMVB, MKV
Verstärkerleistung	4 × 50 Watt (max.)
Audioausgänge	Front, Rear, Subwoofer (2V-Vorverstärkerausgang)
Lenkradfernbedienung	Unterstützt (über Adapter, nicht im Lieferumfang)
Rückfahrkamera	Eingang (kompatibel mit optionaler Kamera)
Abmessungen (B × H × T)	178 × 100 × 100 mm (Doppel-DIN)
Gewicht	Ca. 0,8 kg
Betriebsspannung	12 V Gleichspannung (Fahrzeugbordnetz)
Sicherung	10 A (Flachsicherung)
Zubehör	Montagerahmen, Kabelbaum, Bedienungsanleitung

Häufig gestellte Fragen - XM-2VRSU434 Xomax

Wie schließe ich das Xomax XM-2VRSU434 an mein Fahrzeug an?

Verwenden Sie den mitgelieferten Kabelbaum. Schließen Sie die farbcodierten Kabel an die entsprechenden Fahrzeugleitungen an (Strom, Masse, Lautsprecher). Bei Unsicherheit konsultieren Sie einen Fachmann.

Wie kann ich Bluetooth mit meinem Smartphone koppeln?

Aktivieren Sie Bluetooth auf dem Radio und dem Telefon. Suchen Sie nach Geräten und wählen Sie 'Xomax XM-2VRSU434' aus. Bestätigen Sie den Pairing-Code, falls erforderlich.

Warum wird mein USB-Stick nicht erkannt?

Stellen Sie sicher, dass der USB-Stick im FAT32-Format formatiert ist und nicht größer als 32 GB ist. Manche Geräte unterstützen nur bestimmte Speichermedien.

Wie kann ich die Werkseinstellungen zurücksetzen?

Suchen Sie im Einstellungsmenü nach 'Werkseinstellungen' oder 'Reset'. Drücken Sie etwa 5 Sekunden auf den Reset-Knopf (falls vorhanden) oder wählen Sie die entsprechende Option.

Unterstützt das Gerät eine Rückfahrkamera?

Ja, das Radio hat einen Videoeingang für eine Rückfahrkamera. Schließen Sie die Kamera an den entsprechenden Anschluss an und aktivieren Sie die Funktion im Menü.

Kann ich die Lenkradfernbedienung nutzen?

Ja, mit einem optionalen Lenkradfernbedienungsadapter. Verbinden Sie den Adapter mit dem Radio und programmieren Sie die Tasten im Menü.

Welche Audio- und Videoformate werden unterstützt?

Das XM-2VRSU434 unterstützt MP3, WMA, WAV, FLAC, AAC für Audio und MP4, AVI, RMVB, MKV für Video. Die maximale Auflösung beträgt 720p.

Wie stelle ich den Subwoofer-Ausgang ein?

Gehen Sie zu den Audioeinstellungen und wählen Sie 'Subwoofer'. Stellen Sie die Filterfrequenz und Verstärkung ein. Der Subwoofer-Ausgang liefert 2V Vorverstärktes Signal.

Das Radio schaltet sich nach kurzer Zeit aus – was tun?

Überprüfen Sie die Zündungsverkabelung. Das Radio benötigt eine dauerhafte 12V-Versorgung (B+) und eine Schaltspannung (ACC). Bei falscher Verkabelung kann es sich autom. ausschalten.

Wie kann ich die Firmware aktualisieren?

Laden Sie die aktuellste Firmware von der Xomax-Website herunter (falls verfügbar). Kopieren Sie die Datei auf einen FAT32-formatierten USB-Stick und führen Sie das Update im Systemmenü aus.

BEDIENUNGSANLEITUNG XM-2VRSU434 Xomax

Sicherheitshinweise:

Bedienung nur bei Stillstand des Fahrzeugs

Führen Sie Bedienungen an dem Gerät erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an bevor Sie das Gerät bedienen. Andernfalls besteht Unfallgefahr

Betriebslautstärke

Stellen Sie die Lautstärke so ein, dass Sie Außengeräusche (insbesondere Sirenen und andere Warnsignale) wahrnehmen können. Zu hohe Lautstärkepegel im Fahrzeug können außerdem Gehörschäden verursachen.

Öffnen/Reparieren des Geräts

Öffnen Sie das Gerät nicht. Bei einer Öffnung besteht die Gefahr eines elektrischen Schlags oder Feuergefahr. Benutzen Sie das Gerät nicht weiter, wenn ein Problem auftritt. Versuchen Sie bitte nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualifizierten Fachwerkstatt.

Stromversorgung

Verwenden Sie das Gerät ausschließlich mit einem 12 VOLT Bordnetz und wenn MINUS an MASSE angeschlossen ist. Bei Nichtbeachtung besteht Feuergefahr u.a. Fragen Sie im Zweifelsfall Ihren Händler oder in einer Fachwerkstatt.

Verschluckbare Kleinteile

Halten Sie kleine Gegenstände (z.B. Batterien) von Kindern fern. Es besteht die Gefahr des Verschluckens und schwerwiegender Verletzungen.

Austausch von Sicherungen

Ersetzen Sie Sicherungen immer durch solche mit der richtigen Amperezahl. Es kann sonst zu elektrischen Schlägen und Brandgefahr kommen.

Überhitzung

Lüftungsöffnungen uns Kühlkörper nicht abdecken. Es kann sonst zu Wärmestau im Gerät und Brandgefahr kommen.

Umgebungstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die Temperatur in der Fahrgastzelle zwischen +60°C und -10°C liegt.

Reinigung des Gerätes

Mit einem weichen, trockenen Tuch das Gerät regelmäßig reinigen. Bei hartnackigeren Flecken das Tuch bitte nur mit Wasser befeuchten. Andere Mittel außer Wasser können die Farbe angreifen und den Kunststoff beschädigen.

Schutz des USB-Anschlusses

• An den USB-Anschluss dieses Geräts kann nur ein USB-Speichermedium angeschlossen werden. Die einwandfreie Leistung kann bei anderen USB-Produkten nicht garantiert werden. Ein USB-Hub wird nicht unterstützt.
• Schließen Sie keinen USB-Speicher an, der über 20 mm breit ist. Vermeiden Sie außerdem, USB-Speicher und den Anschluss Front Aux gleichzeitig zu verwenden.
• Wenn ein USB-Gerat in das Gerät eingesteckt ist, ragt es heraus und kann während der Fahrt eine Gefahr darstellen. Verwenden Sie ggf. ein im Handel erhältliches USB-Verlängerungskabel und schließen Sie es auf sichere Art an.
• Abhängig von dem angeschlossenen USB-Speichergerät funktioniert das Gerät möglicherweise nicht oder einige Funktionen können eventuell nicht ausgeführt werden.
• Das Audiodateiformat, das auf dem Gerät abgespielt werden kann, ist MP3/WMA. Interpret/Songtitel usw. können angezeigt werden, die Zeichen werden aber möglicherweise nicht richtig angezeigt.

XOMAX übernimmt keine Verantwortung für verlorene Daten usw., auch wenn die Daten usw. bei der Verwendung dieses Produkts verloren gegangen sind.

Beachten Sie die folgenden Punkte, um eine Fehlfunktion oder einen Schaden zu vermeiden.

• Lesen Sie die Bedienungsanleitung des USB-Speichers sorgfältig.
• Berühren Sie die Anschlüsse nicht mit der Hand oder einem Stück Metall.
• Setzen Sie den USB-Speicher keinen übermäßigen Erschütterungen aus.
• Verbiegen Sie ihn nicht, nehmen Sie ihn nicht auseinander, verändern Sie ihn nicht und tauchen Sie ihn nicht in Wasser.
• Vermeiden Sie die Verwendung an den folgenden Orten:
• An einem Ort im Auto, der direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
• An Orten, an denen das Gerät hoher Luftfeuchtigkeit oder korrodierenden Substanzen ausgesetzt sein kann.
• Befestigen Sie den USB-Speicher an einem Ort, an dem die Führung des Fahrzeugs nicht behindert wird.
• USB-Speicher funktioniert bei hohen oder niedrigen Temperaturen möglicherweise nicht korrekt.
• Verwenden Sie nur zertifizierten USB-Speicher. Beachten Sie, dass auch zertifizierter USB-Speicher abhängig vom Typ oder Zustand möglicherweise nicht korrekt funktionieren kann.
• Die Funktion des USB-Speichers wird nicht garantiert. Verwenden Sie den USB-Speicher entsprechend der Nutzungsbedingungen.
• Abhängig von den Einstellungen des USB-Speichertyps, des Speicherzustands oder der Codierungssoftware erfolgt die Wiedergabe oder Anzeige möglicherweise nicht korrekt.
• Eine kopiergeschützte Datei (Urheberrechtschutz) kann nicht wiedergegeben werden.
• Es kann einige Zeit dauern, bis die Wiedergabe des USB-Speichers startet. Wenn sich auf dem USB-Speicher bestimmte Dateien außer Audiodateien befinden, kann es einige Zeit dauern, bis die Datei wiedergegeben oder gesucht wird.
• Bitte beachten Sie, dass nicht sämtliche Dateiformate und Codec-Versionen unterstützt werden.
• Nicht-Audiodaten werden nicht erkannt. Ergänzen Sie keine Audiodatei-Endungen bei nicht Audio-Dateien. Die daraus resultierende Wiedergabe kann Rauschen verursachen, das die Lautsprecher und/oder Verstärker beschädigen kann.
• Es empfiehlt sich, wichtige Daten auf einem Computer zu sichern. Entfernen Sie das USB-Gerät nicht, während die Wiedergabe läuft.
• Andern Sie die Quelle in eine andere Option als USB oder schalten das Gerät aus und entfernen Sie dann erst das USB-Gerät, um mögliche Schaden am Speicher zu verhindern.

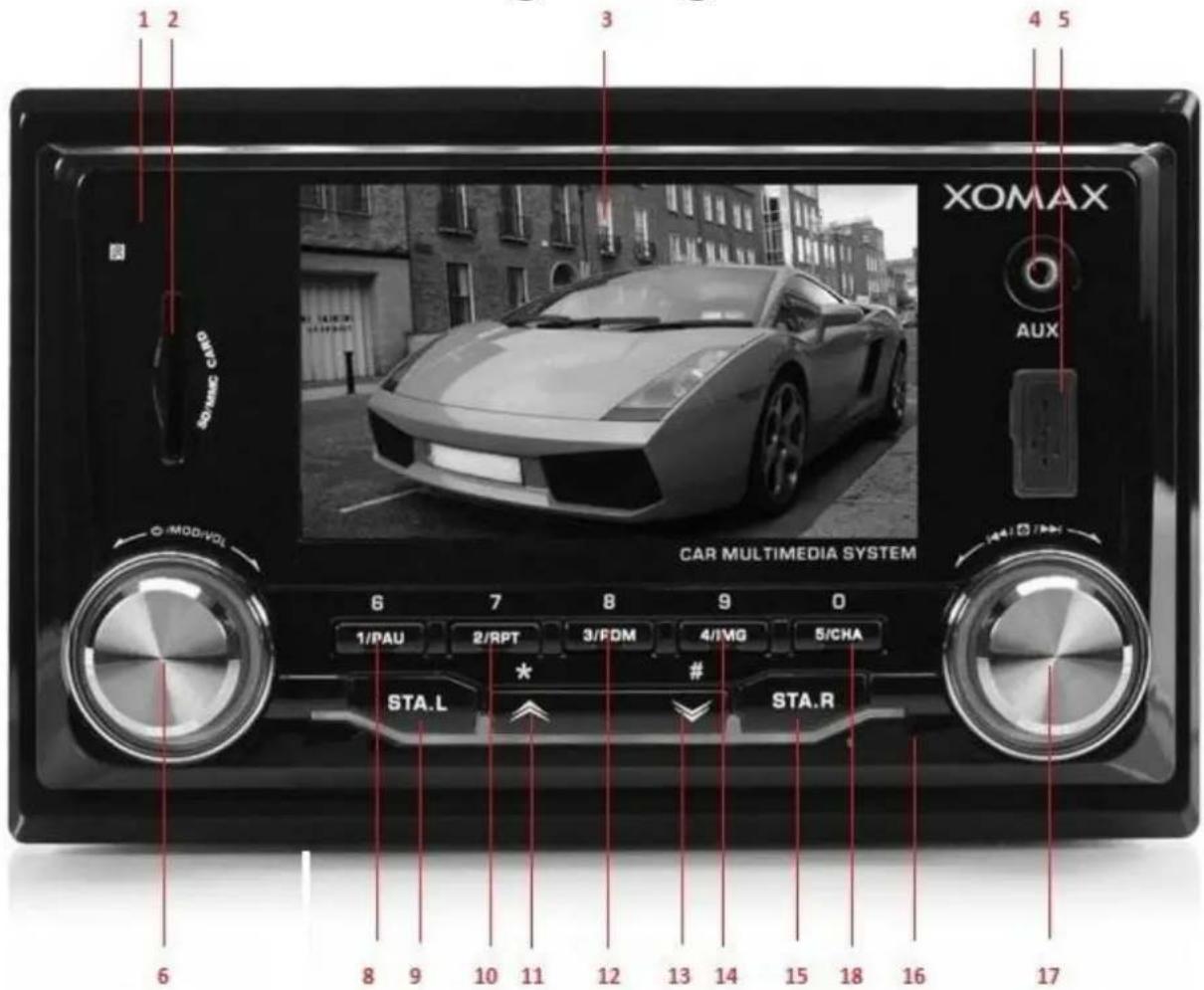

Tastenbelegung

1 2 3 4 5 XOMAX AUX SOMIC CARD CAR MULTIMEDIA SYSTEM 6 7 8 9 0 1/PAU 2/RPT 3/FDM 4/MG 5/CHA STA.L * # STA.R 6 8 9 10 11 12 13 14 15 18 16 17

1. Infrarot Empfänger

2. AUX-IN (3,5mm Klinke)

3. Senderspeicherplatz 2 / Wiederholung

4. Wahl- / Einstellungstaste

5. Reset Knopf

2.SD-Karten Slot

1. USB Slot

2. Senderspeicherplatz 1 / Pause

3. Wahl- / Einstellungstaste

4. Senderspeicherplatz 4

5. Menü / Auswahltaste / Sender Suche

6. Display

7. Ein-Aus / Modus / Lautstärke

8. Untermenü

9. Senderspeicherplatz 3 /

Zufallswiedergabe

1. BAND Taste

2. Senderspeicherplatz 5

Al Igemein

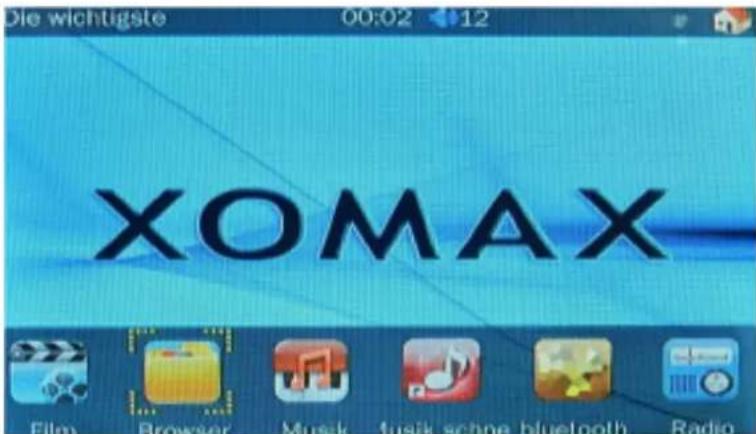

Hauptmenü:

1. Um das Hauptmenü zu öffnen, halten sie die Taste 17 Lange gedrückt, bis das Menü erscheint.

Die wichtigste 00:02 12 XOMAX Film Browser Musik music scene bluetooth Radio

1. Um nun eine Auswahl zu treffen, muss die Taste 17 nach links oder rechts gedreht werden.

2. Um die Auswahl zu bestätigen, müssen Sie wieder die Taste 17 Drücken.

Untermenü / Einstellungen:

1. Um Einstellungen zum Radio / SD / USB / TON: Bass etc. vorzunehmen, müssen Sie in den Modus: Radio / USB / SD wechseln.

2. Nun muss die Taste 7 betätigt werden.

3. Es erscheinen Auswa hlmöglichkeiten.

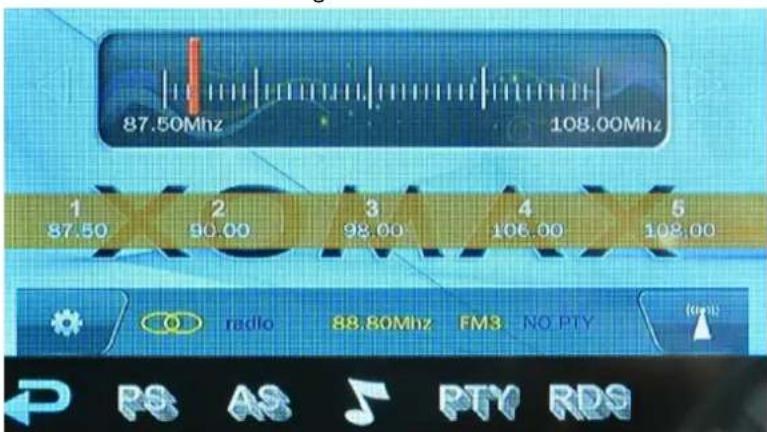

87.50Mhz 108.00Mhz 1 87.50 2 90.00 3 98.00 4 106.00 5 108.00 radio 88.80Mhz FM3 - NO PTY (urs) PS AS JPY RDS

Unter der dem Noten Symbol finden Sie immer die Einstellungen zum Bass etc.

Unter dem RDS Symbole finden Sie alle Radio Einstellungen AF / TA etc.

Die Auswahl geschieht auch hier mit der das 17 und wird auch mit der Taste 17 bestätigt.

SD / USB

Die Verwendung und Bedienung einer SD-Karte bzw. eines USB, ist gleich. Sie können diese Anleitung für beide Medien verwenden.

1. Stecken Sie eine Medium in den Entsprechende Slot
2. Sie erhalten folgendes Bild:

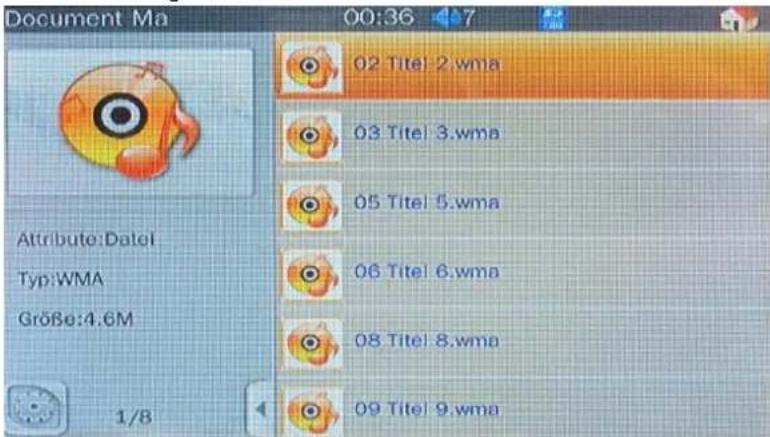

Document Ma 00:36 7 02 Titel 2.wma 03 Titel 3.wma 05 Titel 5.wma 06 Titel 6.wma 08 Titel 8.wma 09 Titel 9.wma Attribute:Datei Typ:WMA Größe:4.6M 1/8

1. In der Liste sehen Sie sowohl Ordner als auch Dateien.
2. Das Wählen der Dateien können Sie über die Tasten 11 / 13.
3. Sie Bestätigen Ihre Auswahl durch das Drücken der Taste 17. Sie erhalten folgendes Bild:

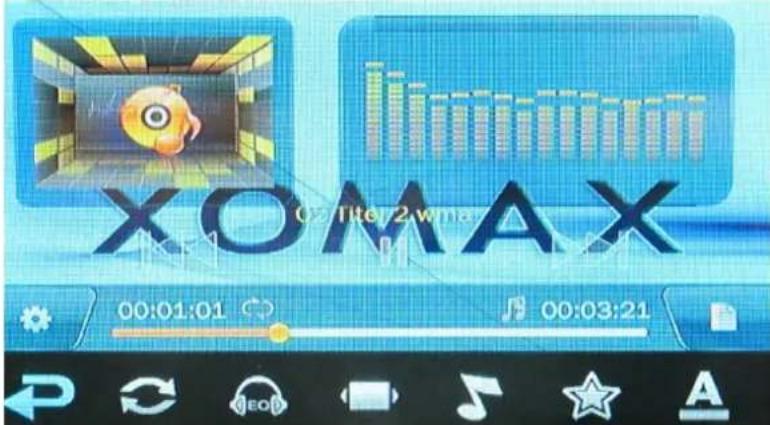

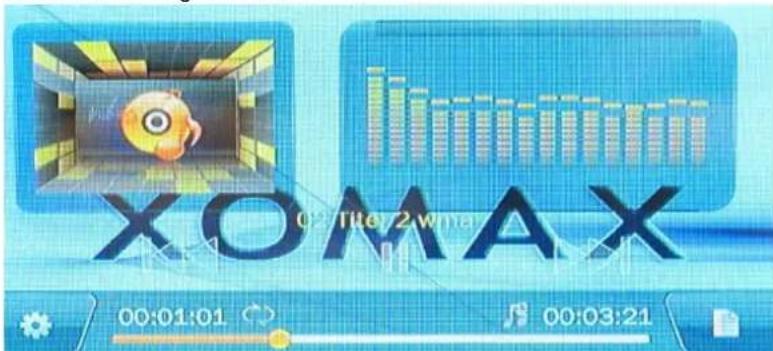

XOMAX 00:01:01 00:03:21

1. Sie können mit der Taste 15 zurück zur Wiedergabeliste gelangen.
2. Durch das drücken der Taste 9, gelangen Sie in die Feineinstellungen.

XOMAX 00:01:01 00:03:21

Das Steuern der Wiedergabe, können Sie über die Funktionstasten wie z.B.: Play/Pause (Taste 8), Nächstes/Letztes Lied (Taste 17 drehen Vor oder Zurück)

Interne Festplatte

Sie können Lieder & Videos auf das Gerät selbst kopieren und dauerhaft speichern. Sie haben ca. 1,6 GB Speicherplatz zu Verfügung.

1. Wählen Sie im Hauptmenü den Punkt „Browser“

In dieser Auswahl sehen Sie alle Angeschlossenen Median und die Interne Festplatte.

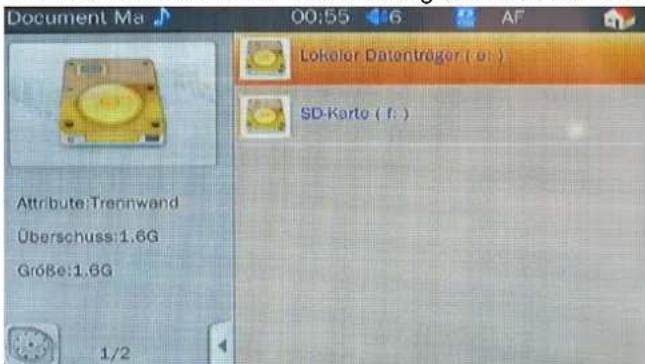

Document Ma 00:55 6 AF Lokeler Datenträger (a:) Attribute:Trennwand Überschuss:1.6G Größe:1.6G 1/2 SD-Karto (f :)

1. Wenn Sie z.B. von einer SD Karte etwas Kopieren möchten, müssen Sie die den Ordner SD-Karte auswählen und in diesem Ordner Auswählen, welchen Sie kopieren möchten aber nicht bestätigen.

2. Nach der Auswahl des zu Kopierenden Ordners bzw. der Datei. Drücken Sie die Taste 9. Nach Betätigung der Taste sollten Sie folgendes Bild sehen:

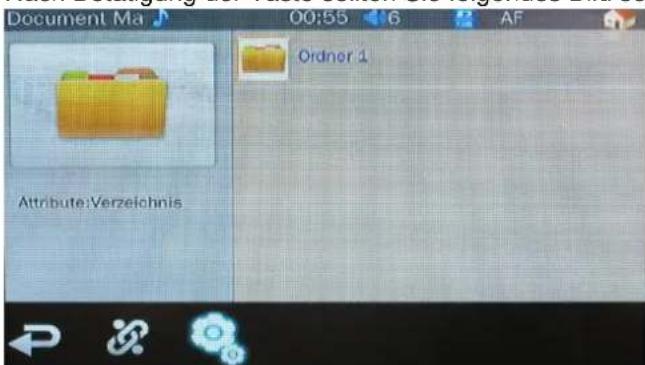

Document Ma 00:55 AF Order 1 Attribute:Verzeichnis

1. In dem Untermenü sollten Sie das 3 Symbol mit den Rädchen Auswählen und bekommen Folgende Anzeige:

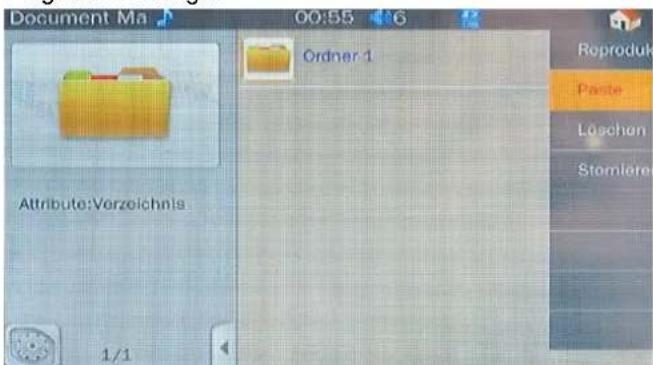

Document Ma 00:55 6 Order 1 Attribute:Verzeichnis 1/1 Reprodukt Paste Löschen Stomiere

1. Hier können Sie erst den Ordner Kopieren in dem Sie die Die Auswahl Reprodukt auswählen.

2. Als nächstes müssen Sie wieder in die Auswahl, in der Sie Alle verfügbaren Medien Sehen, und dort die Auswahl „Lokaler Datenträger“ treffen.

3. Hier drücken Sie wieder die Taste 9 und wählen das Menü mit den Rädchen und treffen Sie Die Auswahl „Paste“. Der Kopierprozess Startet.

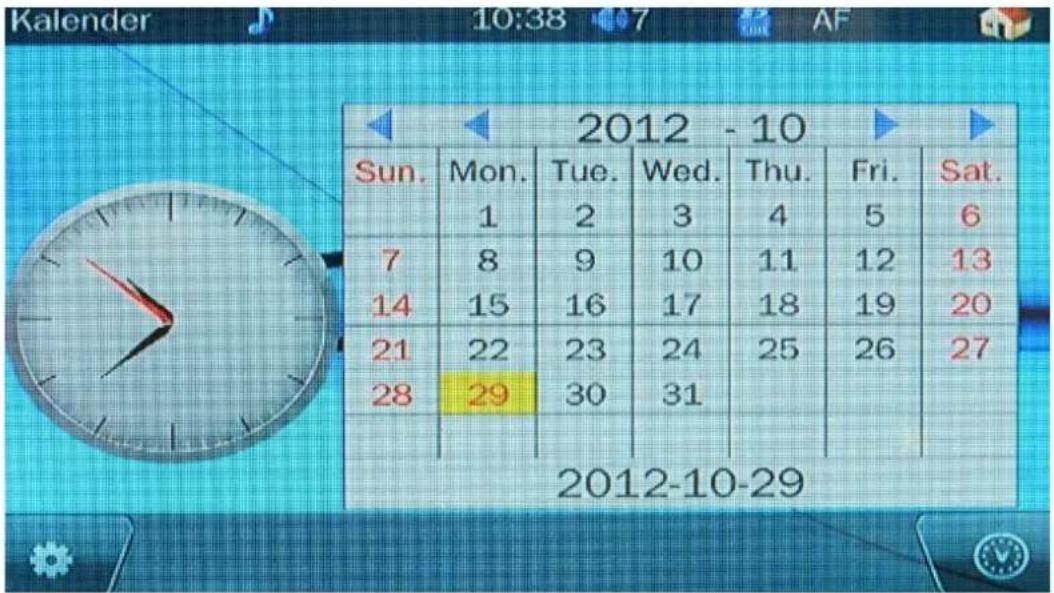

Kalender

Im Gerät können Sie auch den Kalender Benutzten. Sie können den Kalender einsehen und einstellen, in dem Sie im Hauptmenü den Kalender wählen.

Kalender 10:38 AF 2012 - 10 Sun. Mon. Tue. Wed. Thu. Fri. Sat. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 2012-10-29

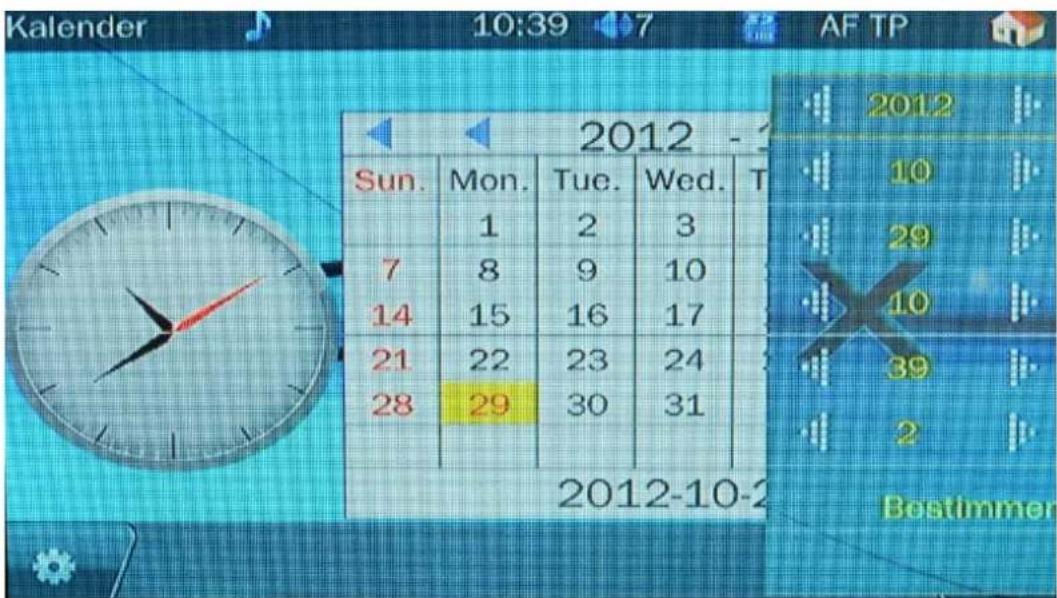

Um Einstellungen vorzunehmen, muss man im Kalender Menü die Taste 15 Drücken. Es erscheint folgendes Bild:

Kalender 10:39 AF TP 2012 Sun. Mon. Tue. Wed. T 1 2 3 7 8 9 10 14 15 16 17 21 22 23 24 28 29 30 31 2012-10-2 Bestimmen

Nun kann man mit Hilfe der Auswahltasten 10 / 13 hoch und runter schalten. Mit Hilfe des Druckknopfs 17 Können Sie die Einstellungen verändern. Um das Ganze zu speichern, Müssen Sie die Auswahl „Bestimmen“ treffen und auf die Taste 17 drücken.

Fehlerquellen

Falls beim Betrieb ein Problem auftreten sollte, schalten Sie das Gerät aus und dann wieder ein. Wenn das Gerät noch immer nicht normal funktioniert, prüfen Sie bitte die Punkte in der folgenden Checkliste.

Die Checkliste hilft Ihnen, das Problem zu isolieren, wenn das Gerät die Ursache ist. Prüfen Sie bitte auch die Anschlusse und ggf. die übrigen Anlagenkomponenten. Sollte sich das Problem nicht beseitigen lassen, wenden Sie sich bitte an eine Fachwerkstatt.

Gerät reagiert nicht / keine Anzeige.

• Zündung ausgeschaltet. Wenn das Gerät gemäß den Einbau- und Anschlusshinweisen angeschlossen ist, wird es bei ausgeschalteter Zündung nicht mit Strom versorgt.
• Falscher Anschluss von Stromversorgungs- (Rot) und Batteriezuleitungskabel (Gelb). Verbindung von Stromversorgungs- und Batteriekabel prüfen.
• Sicherung durchgebrannt. Die Sicherung des Geräts prüfen; ggf. durch eine neue Sicherung mit identischen Werten ersetzen. Mikroprozessor-Fehlfunktion durch elektrische Störungen oder dergleichen. RESET-Schalter mit einem Kugelschreiber oder einem anderen spitzen Gegenstand betätigen.
• Die MUTE Taste wurde gedrückt. Bei aktiver MUTE-Funktion sind die meisten anderen Tasten inaktiv. Bitte drücken Sie MUTE erneut um die MUTE-Funktion zu deaktivieren.

Kein Empfang.

- Antenne nicht oder schlecht angeschlossen. Vergewissern Sie sich, dass die Antenne richtig angeschlossen ist; ersetzen Sie bei Bedarf die Antenne oder das Kabel.

Suchlaufabstimmung arbeitet nicht.

• Schlechte Empfangslage. Tuner auf DX-Betriebsart (Nah- und Fernsenderempfang) stellen.
• Wenn es sich nicht um ein bekanntes Empfangsloch handelt, liegt die Antenne möglicherweise nicht an Masse oder ist nicht richtig angeschlossen. Die Antennenanschlusse prüfen; der Antennenmassepunkt muss an der Einbaustelle an Masse liegen. Die Antenne hat möglicherweise nicht die richtige Länge. Sicherstellen, dass die Antenne ganz ausgefahren ist. Sollte die Antenne defekt sein, muss sie durch eine neue ersetzt werden.

Starkes Empfangsrauschen.

• Die Antenne hat nicht die richtige Länge -> Sicherstellen, dass die Antenne ganz ausgefahren ist. Sollte die Antenne defekt sein, muss sie durch eine neue ersetzt werden.
• Antenne liegt nicht an Masse. ->Sicherstellen, dass die Antenne an der Einbaustelle an Masse liegt.

MP3, WMA werden nicht wiedergegeben.

- Ein Schreibfehler ist aufgetreten. Das MP3/WMA-Format ist nicht kompatibel. -> Vergewissern Sie sich bei MP3/WMA-Dateien, dass sie in einem unterstützten Format geschrieben wurden. -> Nutzen Sie die Daten in einem von diesem Gerät unterstützten Format.

Der USB/SD Datenträger spielt keine Titel ab und es ist kein Ton zu hören.

- Der Datenträger wurde nicht erkannt. Setzen Sie das Gerät und den Datenträger zurück. Siehe „Initialisierung bei der ersten Inbetriebnahme“. Um den Datenträger zurückzusetzen, lesen Sie bitte in der Bedienungsanleitung des jeweiligen Gerätes nach.
