BEDIENUNGSANLEITUNG MultiPower 16 Mini Startbooster Südo

Hinweis: Bitte lesen Sie die Bedienungsanleitung sorgfältig durch.

Multifunktionale Stromversorgung mit Starthilfe-Funktion

Multifunktionale Stromversorgung mit Starthilfe-Funktion

Starthilfe

Hohe Sicherheit

Stromversorgung

Notleuchte

Kompakt

Bedienungsanleitung

G4 034 05

Multifunktionale Stromversorgung mit Starthilfe-Funktion

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, so dass Sie sich einfacher und schneller mit dem Produkt vertraut machen können. Verwenden Sie das Produkt sachgemäss.

Antworten auf häufige Fragen zum Produkt

Frage: Welche Funktionen bietet der Booster?

Antwort: • Er unterstützt das Laden und die Energieversorgung von Handys, Laptops, PSP, MP3/MP4-Playern und weiteren elektronischen Geräten.
• Multifunktionale LED-Leuchte
• Starthilfe-Funktion für Fahrzeuge

Frage: Wie kann die LED-Leuchte eingeschalten werden?

Antwort: Antwort: Schalten Sie den Hauptschalter auf ,ON'

Drücken Sie für 3 Sekunden die ●-Taste. Drücken

Sie danach erneut auf die ●-Taste, um zwischen

den verschiedenen Modi Dauerleuchten, SOS-Blinken

und schnellem Blinken zu wählen. Um die

Leuchte wieder auszuschalten, drücken

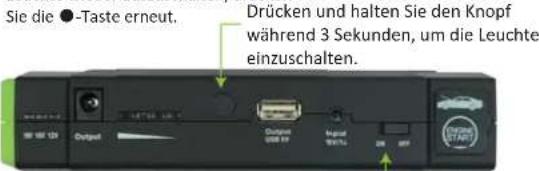

Sie die ●-Taste erneut. Drücken und halten Sie den Knopf während 3 Sekunden, um die Leuchte einzuschalten.

Schalten Sie den Hauptschalter auf ,ON'.

Schalten Sie das Gerät aus, indem Sie am

Hauptschalter die Stellung, OFF' wählen,

wenn das Gerät längere Zeit nicht mehr

benutzt wird.

2

Frage: Können am Booster verschiedene Spannungen gewählt werden? Wie wähle ich die richtige Spannung?

Antwort: Ja, der Booster verfügt über wählbare Ausgangsspannungen von 12V, 16V und 19V. Wählen Sie vor dem Ladevorgang die richtige Spannung, indem Sie kurz auf die ●-Taste drücken. Die aktuelle Spannung wird über drei LEDs angezeigt.

Verschiedene Geräte benötigen unterschiedliche Spannungen: bspw. Laptops benötigen 16V oder 19V.

Vergewissern Sie sich in jedem Fall, dass die angegebene Spannung auf dem Gerät mit der gewählten Spannung übereinstimmt. Durch falsch gewählte Spannungen können Geräte zerstört werden.

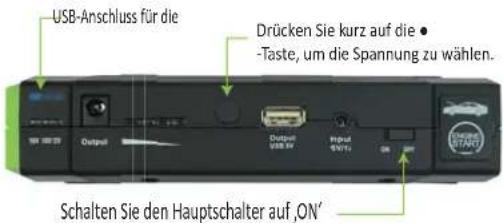

USB-Anschluss für die Drücken Sie kurz auf die • -Taste, um die Spannung zu wählen. Schalten Sie den Hauptschalter auf 'ON'

Frage: Wie lange benötigt das Laden des Boosters?

Antwort: Die Ladezeit beträgt 2-3 Stunden.

Frage: Wie können Handys und Tablets geladen werden?

Antwort: Verbinden Sie das zu ladende Gerät mit dem

entsprechenden Kabel am USB-Ladeanschluss

Ihres Boosters.

USB-Anschluss für die Ladung von Handys, Tablets und anderen Geräten.

USB 320 2V Output Output USB 4V Input 95%1A USB 4V Control buttons

Schalten Sie den Hauptschalter auf ,ON'

3

Frage: Wie kann die Starthilfe genutzt werden?

Antwort:

Wenn sich ein Fahrzeug auf Grund der Batterie nicht mehr starten lässt, kann dieser Booster die Fahrzeugbatterie unterstützen und als Starthilfe dienen. Schalten Sie zunächst das Gerät mit dem Hauptschalter ein. Prüfen Sie zuerst die Ladezustandsanzeige und vergewissern Sie sich, dass mindestens ein Balken der Anzeige leuchtet. Verbinden Sie zuerst die positive und negative Leitung des Ladekabels mit dem positiven und negativen Anschluss der Starterbatterie. Verbinden Sie nun das Ladekabel mit dem Booster. Drehen Sie nun für einige Sekunden den Zündschlüssel, bis der Motor des Fahrzeugs startet. Entfernen Sie danach den Stecker vom Booster und trennen Sie dann die Klemmen von der Batterie.

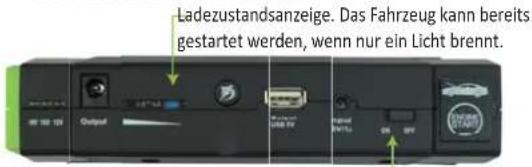

Ladezustandsanzeige. Das Fahrzeug kann bereits gestartet werden, wenn nur ein Licht brennt. Output

Schalten Sie den Hauptschalter auf ,ON'

Heben Sie die Verschlusskappe an und verbinden Sie das Batteriekabel

Frage: Im Falle einer falschen Handhabung, was passiert beim Kontakt vom positiven und negativen Anschluss des Boosters?

Antwort: Es kann vorkommen, dass jemand aus Unachtsamkeit die positive und negative Klemme verbindet und somit einen Kurzschluss verursacht. Das Produkt wurde so konzipiert, dass eine interne Sicherung anspricht, um Personen- und Sachschaden zu verhindern. Ist die Sicherung defekt, bringen Sie das Gerät zu Ihrem Händler, um es reparieren zu lassen.

Frage: Wie kann der Booster geladen werden?

Antwort:

Verbinden Sie das passende Ladegerät mit dem Ladeanschluss des Boosters. Je nach Ladegerät kann es nun an eine 12V-Versorgung oder an eine 230V-Steckdose angeschlossen werden. Das Blinken der Ladezustandsanzeige signalisiert den Ladevorgang des internen Akkus des Boosters. Wenn alle vier Balken der Ladezustandsanzeige leuchten, ist der Ladevorgang abgeschlossen. Das Ladegerät kann jetzt vom Booster getrennt werden.

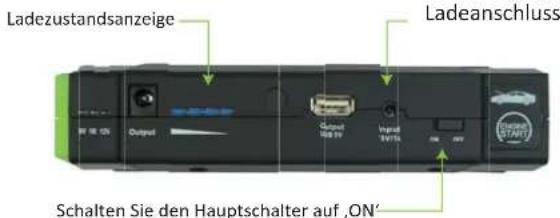

Ladezustandsanzeige Output Ladeanschluss Schalten Sie den Hauptschalter auf ,ON'

Frage: Wie kann ein Laptop geladen werden?

Antwort:

Wählen Sie zunächst die Spannung, welche am Originalnetzteil des Laptops angegeben ist. (Im Falle von 19V, drücken Sie die ●-Taste, bis die 19V-LED leuchtet). Stecken Sie zum Schluss das Ladekabel mit dem richtigen Adapter in den Ladeanschluss des Laptops.

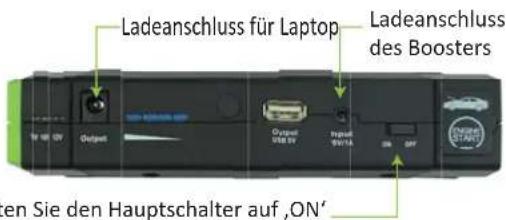

Ladeanschluss für Laptop Ladeanschluss des Boosters gen Sie den Hauptschalter auf ,ON'

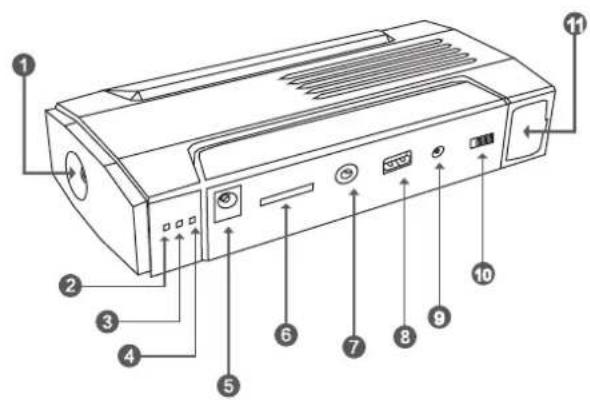

Detailbeschreibung

1. 12V-LED

2. 12/16/19V...2 A/3.5 A – Ausgang

3. Ladezustandsanzeige

4. ●-Taste

5. USB-Anschluss 5V/2 A

6. 15V/1 A-Ladeanschluss des Boosters

7. Hauptschalter

8. 12V/200 A-Starthilfe-Anschluss

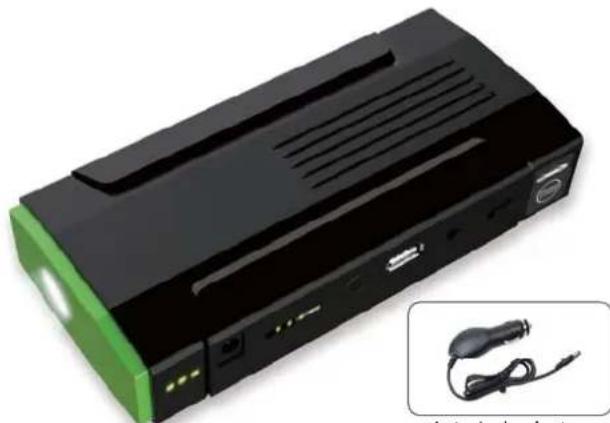

Produktezubehör

Laptop-Adapter Tasche

Batterieklemmen 4-in-1 Handy-Adapter

Ladegerät des Boosters

Korrekter Ablauf einer Starthilfe

Verbinden Sie die rote Klemme mit ,+’ (positiv). Verbinden Sie die schwarze Klemme mit ,-’ (negativ).

Verbinden Sie das Ladekabel mit dem Booster

Starten Sie das Fahrzeug

Trennen Sie das Ladekabel vom Booster

Entfernen Sie die Klemmen von der Batterie

Anleitung:

Um einem Fahrzeug Starthilfe zu leisten, schalten Sie zunächst das Gerät mit dem Hauptschalter ein. Prüfen Sie zuerst die Ladezustandsanzeige und vergewissern Sie sich, dass mindestens ein Balken der Anzeige leuchtet. Verbinden Sie zuerst die rote Klemme mit dem positiven „+“ Anschluss der Batterie. Verbinden Sie nun die schwarze Klemme mit dem negativen „-“ Anschluss der Batterie. Verbinden Sie nun das Ladekabel mit dem Booster. Drehen Sie nun für einige Sekunden den Schlüssel, bis der Motor des Fahrzeugs startet. Entfernen Sie danach den Stecker vom Booster und trennen Sie dann die Klemmen von der Batterie.

8

Technische Daten

▶ Ausgangsspannung Batterieanschluss: 12V
▶ Abmessungen: 165 mm x 79 mm x 40 mm
USB-Anschluss: 5V/2 A
Lademodus: 15V/1 A
▶ Startstrom: 200 A
▶ Spitzenstrom: 400 A (3S)
Lebensdauer: 1'000 Zyklen
▶ Temperaturbereich: 0°C – 85°C

Anmerkungen

1. Im Falle eines längeren Ruhezustands wird empfohlen, eine gewisse Akkukapazität nicht zu unterschreiten. Das bedeutet, das Gerät sollte alle 3 Monate nachgeladen wo
2. Es ist normal, dass sich das Produkt während des Betriebs leicht erwärmt.
3. Es wird empfohlen, das Gerät nur bei Raumtemperatur und fern von Feuchtigkeit, hohen Temperaturen, und entzündlichen Stoffen zu benutzen.
4. Bitte lagern Sie das Produkt an einem trockenen Ort, fern von Feuchtigkeit und ätzenden Stoffen.
5. Verwenden Sie für die Reinigung keine starken Reinigungsmittel.
6. Sollte die Batterie auslaufen, sich aufblähen oder sich seltsame Gerüche bilden, unterbrechen Sie den Vorgang und verwenden Sie das Gerät nicht mehr.
7. Lassen Sie das Gerät nicht fallen.
8. Die Bedienung durch Kinder darf nur unter strenger Aufsicht der Eltern erfolgen, um eine korrekte Funktion zu gewährleisten.
9. Entsorgen Sie das Gerät sachgemäss und respektieren 9 Sie unsere Umwelt
