BEDIENUNGSANLEITUNG NAC3MPX Neutrik
OPERATING INSTRUCTION
Application:
The powerCON TRUE1 system is certified as connector with breaking capacity according IEC 60320, VDE 0625. It is intended for use as appliance couplers and interconnection couplers. It serves to supply power to an appliance and from an appliance to another equipment. To be installed by qualified person only.

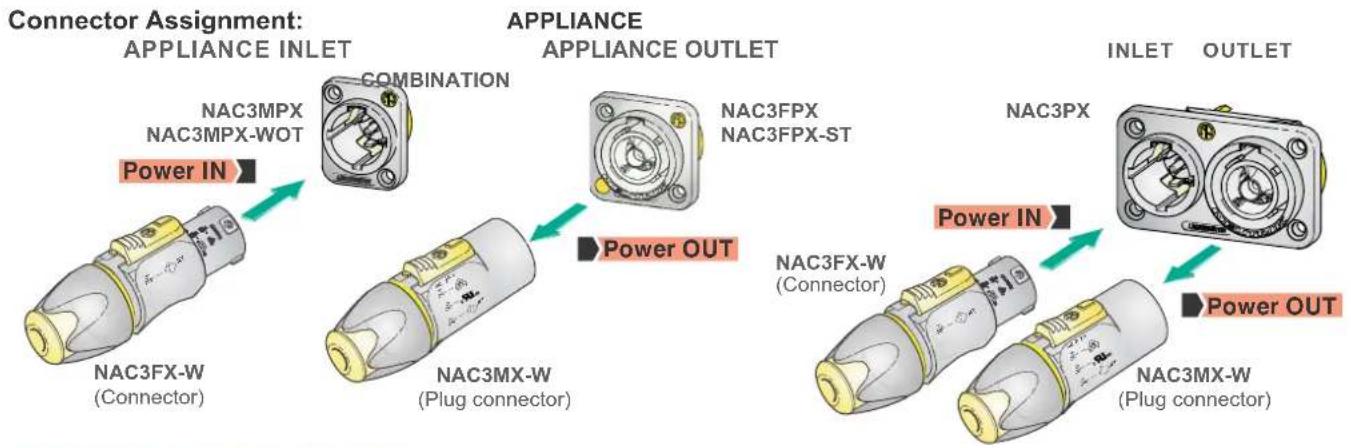

ASSEMBLY INSTRUCTION


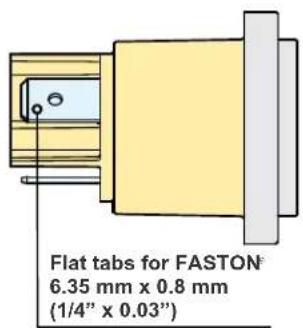

Flat tabs for FASTON 6.35 mm x 0.8 mm (1/4" x 0.03")


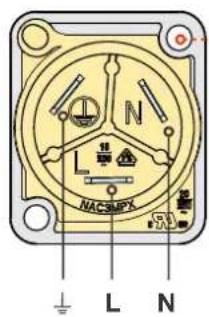

N L NACMPA L N
Attention: Maximum allowable torque 0.4 Nm.

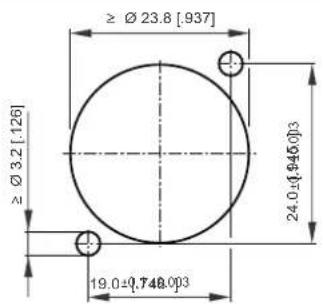

Panel Cutout (Rear Side)
Find more details of powerCON TRUE1 on www.neutrik.com.
