DIC 25-L4-100 - Heizkabel AEG - Kostenlose Bedienungsanleitung

Produkttyp	Heizkabel
Modell	DIC 25-L4-100
Marke	AEG
Länge	25 m
Leistung	100 W
Spannung	230 V
Maximale Betriebstemperatur	65 °C
Schutzart	IP65
Anwendungsbereich	Frostschutz für Rohrleitungen
Regelung	Selbstregulierend
Installation	Direkt auf der Rohroberfläche
Wärmedämmung erforderlich	Ja
Kabelfarbe	Schwarz
Anschlusskabellänge	1,5 m
Gewicht	1,2 kg
Reinigung	Mit feuchtem Tuch abwischen
Sicherheitshinweise	Nicht abdecken, regelmäßige Überprüfung
Ersatzteile	Stecker, Thermostat, Kabel
Garantie	2 Jahre

Häufig gestellte Fragen - DIC 25-L4-100 AEG

Wie wird das Heizkabel installiert?

Das Kabel wird direkt auf das Rohr gelegt und mit hitzebeständigem Klebeband befestigt. Achten Sie auf keine scharfen Kanten und verwenden Sie eine geeignete Wärmedämmung.

Kann das Kabel gekürzt werden?

Nein, das Heizkabel ist auf die angegebene Länge ausgelegt und darf nicht gekürzt werden, da sonst die Heizleistung beeinträchtigt wird.

Welche Spannung wird benötigt?

Das Kabel arbeitet mit 230 V Wechselspannung. Der Anschluss darf nur von einem Fachmann durchgeführt werden.

Ist das Kabel für den Außenbereich geeignet?

Ja, es ist mit IP65 geschützt und kann im Freien verwendet werden, solange der Stecker geschützt ist.

Wie hoch ist der Stromverbrauch?

Bei 100 W Leistung beträgt der Verbrauch ca. 0,1 kWh pro Stunde. Mit einem Thermostat lässt sich der Verbrauch reduzieren.

Kann das Kabel überlappen?

Nein, Überlappungen können zu Überhitzung führen. Verlegen Sie das Kabel parallel oder in Spiralen mit ausreichendem Abstand.

Welche Wartung ist erforderlich?

Überprüfen Sie regelmäßig auf Beschädigungen und reinigen Sie das Kabel mit einem feuchten Tuch. Keine scharfen Reinigungsmittel verwenden.

Funktioniert das Kabel auch bei Minusgraden?

Ja, es ist für den Frostschutz ausgelegt und erwärmt sich selbstregulierend, sodass es auch bei niedrigen Temperaturen effektiv arbeitet.

Kann das Kabel mit einer Zeitschaltuhr verwendet werden?

Ja, eine Zeitschaltuhr oder ein Thermostat kann angeschlossen werden, um die Betriebszeit zu steuern und Energie zu sparen.

Wo finde ich Ersatzteile?

Ersatzteile wie Stecker und Thermostat erhalten Sie beim Kundendienst von AEG oder autorisierten Händlern.

BEDIENUNGSANLEITUNG DIC 25-L4-100 AEG

Dachrinnenheizkabel und Freiflächenheizkabel

Bedienung und Installation 2

BESONDERE HINWEISE

BEDIENUNG

1. Allgemeine Hinweise....2
2. Sicherheit .... 3
3. Gerätebeschreibung 3
4. Reinigung, Pflege und Wartung......3
5. Problembehebung 3

INSTALLATION

1. Sicherheit ....4
2. Gerätebeschreibung 4
3. Installationshinweise 4
4. Montage 4
5. Inbetriebnahme....7
6. Übergabe des Gerätes 7
7. Technische Daten....7

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BESONDERE HINWEISE

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Der Anschluss an das Stromnetz ist nur als fester Anschluss erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
Das Netzanschlusskabel darf bei Beschädigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden.
Befestigen Sie das Gerät wie in Kapitel „Installation / Vorbereitungen“ beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker. Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol	Art der Gefahr
	Verletzung
	Stromschlag

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

» Lesen Sie die Hinweistexte sorgfältig durch.

	Sachschaden(Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Hinweise am Gerät

Symbol Bedeutung
	Gerät nicht abdecken

1.4 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät ist eine Heizschleife zur Schnee- und Frostfrei- haltung von Dachrinnen, Fallrohren oder Abflussrohren sowie von Verkehrsflächen, Gehwegen oder Rampen im Außenbereich.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Das Netzanschlusskabel darf bei Beschädigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden.

2.3 Prüfzeichen

Siehe Typenschildaufkleber, Aufkleber auf der Garantiekarte oder im Hauptanschlusskasten.

3. Gerätebeschreibung

3.1 Einstellungen

Wir empfehlen eine automatische witterungsgeführte Steuerung über Feuchtigkeits- und Temperaturfühler.

4. Reinigung, Pflege und Wartung

Um den störungsfreien Betrieb des Gerätes zu gewährleisten, müssen die Dachrinne und das Ablaufrohr frei von Verschmutzungen sein.

Prüfen Sie regelmäßig den Abfluss der Dachrinne.

5. Problemehebung

Problem	Ursache	Behebung
Das Gerät heizt nicht.	Der Eis- oder Feuchtigkeitsfühler ist nicht ordnungsgemäß mit dem Gerät verbunden.	Prüfen Sie die Montage des Eis- und des Feuchtigkeitsfühlers.
	Die Sicherung ist defekt.	Prüfen Sie die Sicherungen in der Hausinstallation
	Die Schalttemperatur wurde nicht unterschritten.	Das Gerät arbeitet ordnungsgemäß. Das Gerät heizt nur wenn nötig.

Wenn Sie die Ursache nicht beheben können, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000).

INSTALLATION

6. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

6.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

Sachschaden

Das Heizkabel ist nicht für die Verlegung unter Asphalt geeignet.

Sachschaden

Entfernen Sie scharfe Kanten oder spitze Gegenstände, die aus dem Untergrund ragen und das Heizkabel beschädigen können.

Sachschaden

Durch stehendes oder drückendes Wasser in Haus- bzw. Mauerdurchführungen kann Wasser in das Gerät eindringen.

» Dichten Sie die Verbindungsstelle zwischen Kalt- und Heizleiter mit geeignetem Material ab, z. B. Isolierband.

6.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

7. Gerätebeschreibung

Das Gerät besteht aus einem mehrdrähtigen Heizleiter aus Widerstandsdrähten. Der Heizleiter ist mehrfach isoliert.

Der Geräteanschluss erfolgt einseitig.

1 Isolierung: Kunststoff
2 Aluminiumkaschierte Folie
3 Schutzfolie: Polyester
4 Beidraht: kupferverzinnt
5 Isolierung: Silikonkautschuk
6 Mehrdrähtiger Heizleiter aus Widerstandsdraht

7.1 Lieferumfang

Mit dem Gerät werden geliefert:

1 Typenschildaufkleber für die Garantiekarte
- 1 Typenschildaufkleber (zum Ausfüllen) für den Hauptanschlusskasten

7.2 Zubehör

Produkt	Beschreibung
AF 2-3	Rohranlegefühler
ATE 600	elektronischer Frostschutzthermostat
ATE 30 T	Außentemperaturregler mit digitalem Display
ATF 3-4	Außentemperaturfühler für Dachrinnenheizung
EM 50-2	Eismelder für 2 Zonen
EM 50-1	Eismelder für 1 Zone
EF 50-25 H Feuchtigkeits- und Temperaturfühler mit Einbauhülse für die Freifläche, Zuleitung 5 m
F 50-10 RH Feuchtigkeitsfühler für die Dachrinne, Zuleitung 10 m
ATF 5	Außentemperaturfühler mit Anschlussgehäuse
ATE 50	Außentemperaturregler
FTE 400	Temperaturregler für Hutschienenmontage
AF 5-2,5	Anlegefühler, Zuleitung 2,5 m

8. Installationshinweise

8. 2.1 Beheizung von Dachrinnen, Rohren und Schrägdächern

Wir empfehlen, kleinere Anlagen (Dachrinnen, Schrägdächer) mit einem Außentemperaturregler zu betreiben.

Wir empfehlen, größere Anlagen (Rinnen- und Fallrohrlänge >30 m) mit einer Kombination aus Eismelder und Feuchtigkeits- und Temperaturfühler zu betreiben. So stellen Sie sicher, dass das Gerät nur bei Nässe und bei Unterschreiten einer vorgegebenen Temperaturschwelle heizt.

8.2.2 Beheizung von Freiflächen

Wir empfehlen, größere Anlagen mit einem automatischen Eis- und Schneemelder zu betreiben. So stellen Sie sicher, dass das Gerät nur bei Nässe und bei Unterschreiten einer vorgegebenen Temperaturschwelle heizt. Für den Eis- und Schneemelder benötigen Sie einen entsprechenden Feuchtigkeits- und Temperaturfühler.

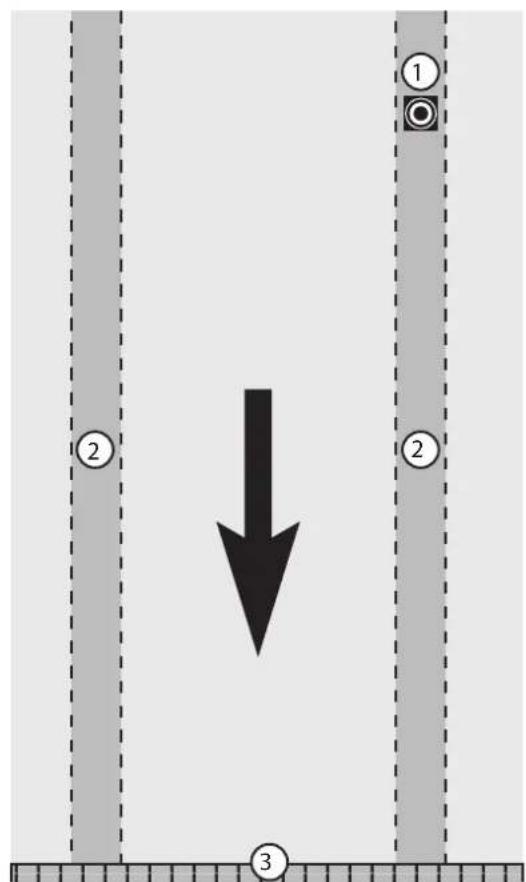

» Bestimmen Sie vor der Planungsphase den Einbauort des Feuchtigkeits- und Temperaturfühlers. Wählen Sie hierzu Stellen innerhalb der beheizten Fläche, an denen zuerst mit Glättebildung zu rechnen ist (windig, schattig) z. B. die Fahrspur einer Tiefgaragenzufahrt.
» Beachten Sie bei der Planung, dass die Heizschleife oberflächennah verlegt werden muss.
» Verlegen Sie genügend Lehrrohre zur Aufnahme der Fühlerleitungen.
» Beachten Sie bei der Verlegung unter Pflasterstein die Angaben zur Dicke des Belags (siehe Kapitel „Montage als Freiflächenheizung“).

9. Montage

9.1 Einbaubedingungen und Vorbereitungen

Unterbau Freiflächenheizung

Hinweis

Der Einbau einer Wärmedämmung unterhalb der beheizten Fläche ist nicht erforderlich, da die Aufheizung der Fläche nur bis knapp über den Gefrierpunkt erfolgt. Wenn Sie eine Wärmedämmung installieren, verankern Sie den Oberbelag mit dem tragenden Unterbau. So verhindern Sie, dass sich der Oberbau auf der Wärmedämmung gegenüber dem Unterbau verschieben kann.

- Bringen Sie als Unterbau Mineralbeton oder eine Betonbodenplatte ein. Beachten Sie die statischen Erfordernisse.

• Verlegen Sie die Anschlusskabel in Leerrohren.
• Legen Sie evtl. notwendige Dehnungsfugen mit dem Architekten oder dem zuständigen Statiker fest.

9.2 Allgemeine Hinweise

• Achten Sie darauf, dass sich die Heizschleifen nicht berühren oder übereinander liegen. Knicken, drehen und quetschen Sie das Heizkabel nicht.
• Vermeiden Sie es, das Heizkabel während und nach der Verlegung zu betreten.
• Stellen Sie Werkzeuge und Geräte nur auf großflächigen Unterlagen ab.
• Kürzen oder verlängern Sie nur den Kaltleiter, nicht das Heizkabel
• Halten Sie den Mindestbiegeradius des Heizleiters ein. Der Mindestbiegeradius beträgt das Sechsfache des Heizleiter-Außendurchmessers.
• Achten Sie darauf, dass die Muffen nicht auf Zug beansprucht werden.
• Befestigen Sie die Heizschleife nicht mit Nägeln oder anderen metallischen Gegenständen.
• Schließen Sie das Heizkabel nicht direkt an.
• Verlegen Sie die Heizkabel in Ihrer vollen Länge in der Untergrundmasse.
• Um Scherkräfte an der Heizschleife zu vermeiden, achten Sie beim Verlegen von Pflastersteinen in der beheizten Freifläche auf eine einheitliche Steinhöhe.
• Befestigen Sie die Heizschleife nicht an Baustahlmatten. Verwenden Sie keine Rödeldrähte.
• Wenn Sie den Kaltleiter durch Dehnungsfugen führen, schützen Sie ihn durch zwei ineinander gesteckte Rohre.
• Achten Sie auf die richtige Position des Temperatur- und des Feuchtigkeitsfühlers. Beachten Sie die entsprechenden Hinweise in der Bedienungs- und Installationsanleitung des jeweiligen Fühlers.
• Richten Sie das Heizkabel so aus, dass keine größeren, unbeheizten Teilflächen entstehen.
• Verwenden Sie identisches Verlegematerial und Fugenmaterial, damit z. B. feineres Fugenmaterial nicht in das Verlegematerial eingeschwämmt wird (z. B. bei Hartstein-Gesplitt).

9.3 Verlegeplan

Erstellen Sie vor der Montage der Heizmatte einen Verlegeplan.

Zeichnen Sie die Position der Heizmatte oder des Heiz-kabels, der angeschlossenen Fühler und der Anschluss-kabel in den Verlegeplan ein.

9.4 Garantiekarte und Prüfprotokoll

Im Verlauf der Montage müssen Sie 3 Kontrollmessungen durchführen und die entsprechenden Messwerte in das Prüfprotokoll auf der Garantiekarte eintragen.

Kontrollmessung 1

» Messen Sie vor dem Verlegen der Heizmatte den Gesamtwiderstand und den Isolationswiderstand.
» Tragen Sie die Messwerte in die Garantiekarte ein.

Kontrollmessung 2

» Messen Sie nach dem Verlegen der Heizmatte den Gesamtwiderstand und den Isolationswiderstand.
» Tragen Sie die Messwerte in die Garantiekarte ein.

Kontrollmessung 3

» Messen Sie nach dem Verlegen des Bodenbelages den Gesamtwiderstand und den Isolationswiderstand.

» Tragen Sie die Messwerte in die Garantiekarte und den unausgefüllten Typenschildaufkleber ein.
» Kleben Sie den ausgefüllten Typenschildaufkleber in den Hauptanschlusskasten.
» Kleben Sie den Typenschildaufkleber für die Garantiekarte an der vorgesehenen Stelle auf die Garantiekarte auf.

9.5 Montage als Dachrinnen-Heizkabel

Montage in halbrunder Dachrinne

» Legen Sie die Heizschleife in die Dachrinne und das Fallrohr.
» Fixieren Sie die Heizschleife in der Dachrinne im Abstand von ca. 30 bis 50 cm mit Kunststoffstegen.
» Zugentlasten Sie die Heizschleife im Fallrohr. Stellen Sie sicher, dass das Fallrohr bis auf Frosttiefe beheizt wird.
» Befestigen Sie die Zugentlastung an einem Tragrohr, das in der Dachrinne montiert wird.
» Befestigen Sie beide Heizkabel in einem Abstand von 30 bis 50 cm mit Schellen an einem Tragseil aus Nylon.

Montage in Kastenrinne

» Verlegen Sie die Heizschleife mäanderförmig am Boden der Kastenrinne.
» Fixieren Sie die Heizschleife mit Kunststoffstegen.

9.6 Montage als Freiflächenheizung

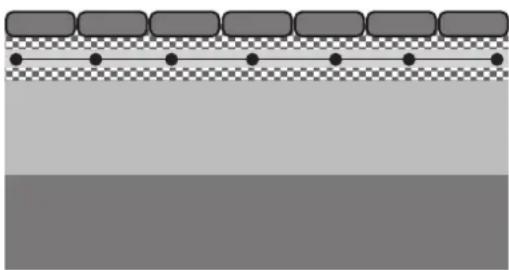

Gehweg mit Steinbelag oder Plattenbelag

» Erstellen Sie ein Schotterbett nach statischen Erfordernissen.
» Tragen Sie eine Mörtelschicht auf.
» Breiten Sie die Heizschleife nach dem Verlegeplan aus.
» Führen Sie die Kaltleiter seitlich an der Heizschleife vorbei zum Anschlusspunkt.
» Tragen Sie eine weitere dünne Schicht Sand oder Mörtel auf. Die Heizschleife muss überdeckt sein.
» Verlegen Sie den Belag. Achten Sie darauf, dass die Dicke des Steinbelages nicht mehr als 8 cm beträgt.

Verlegung im Sandbett

	Pflasterstein 8 cm
	Hartstein-Gesplitt 1/3 mm ~ 1,5 cm
	Sand/Brechsand-Splitt-Gemisch 0/5	~ 2 cm
	Heizschleife
	Sand/Brechsand-Splitt-Gemisch 0/5
	Hartstein-Gesplitt 1/3 mm ~ 1,5 cm
	Mineralbeton
	Untergrund

Beheizte Treppe

» Stellen Sie aus Montage- und Rasterstegen auf den zu beheizenden Flächen ein Verlegegitter her.
» Drücken Sie die Heizleitungen in bestimmten Abständen ein.
» Verlegen Sie den Oberbelag in einem Mörtelbett.

	Oberbelag
	Heizschleife (verlegt im Mörtelbett)
	Mörtelbett
	Untergrund

Fläche mit Estrichbelag

» Breiten Sie die Heizmatte auf der vorhandenen Betonsohle aus.
» Befestigen Sie die Heizmatte mit geeigneten Mitteln (z. B. Kunststoffnägel). Bohren Sie dazu ggf. Löcher in die Betonsohle).
» Führen Sie die Kaltleiter zu den Anschlusspunkten.

Verwenden Sie beim Einbringen des Betons keine scharfkantigen Werkzeuge.

Achten Sie beim Verdichten mit Rüttelflaschen darauf, dass Sie nicht auf die verlegte Heizmatte stoßen.

Sachschaden

Verdichten Sie den Oberbelag maximal mit 20 kN.

Beheizung von Ablaufrinnen

Heizen Sie auch die Ablaufrinnen. Das sich bildende Schmelzwasser könnte erneut gefrieren und den freien Ablauf behindern.

» Verlegen Sie eine Heizschleife in zwei parallel verlaufenden Strängen.
» Benutzen Sie Abstandsstege als Abstandhalter zwischen beiden Strängen.
» Achten Sie darauf, dass die Ablaufrinne bis zur Frostgrenze beheizt wird (ca. 1 m tief im Erdreich).

9.7 Elektrischer Anschluss

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag

Der Anschluss an das Stromnetz ist nur als fester Anschluss erlaubt.

Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
• Installieren Sie einen FI-Schutzschalter in dem Stromkreis, der das Heizkabel versorgt.

Hinweis

Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

» Beachten Sie das Typenschild.

Hinweis

Beachten Sie die Bedienungs- und Installationsanleitungen der angeschlossenen Steuergeräte.

» Schließen Sie die Steuergeräte gemäß den entsprechenden Anweisungen zum elektrischen Anschluss an.
» Verbinden Sie den Kupferdraht und das Kupfergeflecht / den Beidraht des Heizkabels mit dem Schutzleiter.

9.8 Vorschlag für den Einbau der Feuchtefühler

1 Beheizter Feuchtigkeits- und Temperaturfühler
2 Beheizte Fahrspuren
3 Beheizte Ablaufrinne

26 29 01 0045

10. Inbetriebnahme

» Füllen Sie die Garantiekarte vollständig aus.
» Befestigen Sie die Garantiekarte und den Verlegeplan im Hauptanschlusskasten oder übergeben Sie dem Benutzer die Garantiekarte zur Aufbewahrung.

11. Übergabe des Gerätes

» Übergeben Sie dem Benutzer die Bedienungs- und Installationsanleitungen der Heizschleife sowie des angeschlossenen Zubehörs.
» Übergeben Sie dem Benutzer die Beschreibung über den Aufbau der Bodenkonstruktion.
» Machen Sie den Benutzer besonders auf die Sicherheitshinweise aufmerksam.

12. Technische Daten

DIC 25/		L4	DIC 25/L8	L8	DIC 25/L12	L12	DIC 25/L16	L16	DIC 25/L20	L20	L24	L28	L34	L40	L60	L80	L100
		235172	234706	234706	234707	234708	234709	234710	235173	234711	234712	234713	234714	234715
Wärmeleistungen
Heizleistung	kW	0,120	0,240	0,360	0,480	0,600	0,720	0,840	1,020	1,200	1,800	2,400	3,000
Elektrische Daten
Nennspannung	V	230	230	230	230	230	230	230	230	230	230	230	230	230	230	230	230
Frequenz	Hz	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50
Elektrischer Widerstand	Ω	441	220	147	110	88	73	63	52	44	29	22	18
Dimensionen
Länge	m	4	8	12	16	20	24	28	34	40	60	80	100
Durchmesser	mm	6	6	6	6	6	6	6	6	6	6	6	6
Ausführungen
Kabeltyp		2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig	2-adrig
Abschirmung
Anwendung		Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-ché	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che	Dach-rinne/Dachflä-che
Schutzart (IP)		IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7
Werte
Heizleiterbelastung	W/m	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

EHT Haustechnik GmbH

Kundendienst

Fürstenberger Straße 77

37603 Holzminden

Tel. [phone]

Fax [phone]

[e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Garantiekarte

Kunde

Name

Straße

PLZ/Ort

Telefon

Auftraggeber

Elektroinstallateur

Verlegedatum

Installationsdatum

Firmenstempel

Typenschild

Prüfprotokoll

Die Garantie ist nur gültig, wenn die Garantiekarte vollständig ausgefüllt ist.

Kontrollmessung 1 (vor dem Einbau)

Datum

Unterschrift

Vor der Installation der Heizmatte wurden folgende Werte gemessen:

Gesamtwiderstand ____ Ohm

Isolationswiderstand ____ M Ohm

Kontrollmessung 2 (nach Auslegen der Heizmatte)

Datum

Unterschrift

Nach dem Auslegen der Heizmatte wurden folgende Werte gemessen:

Gesamtwiderstand ____ Ohm

Isolationswiderstand ____ M Ohm

Kontrollmessung 3 (nach Verlegen des Oberbelags)

Datum

Unterschrift

Nach dem Verlegen des Oberbelags wurden folgende Werte gemessen:

Gesamtwiderstand ____ Ohm

Isolationswiderstand ____M Ohm

Verlegeplan

Fertigen Sie eine genaue Zeichnung des Raumes, der verlegten Heizmatten und des Bodenfühlers an.

	1	23	456	789	101	112	314	151	617	181	920	212	223	242	252	262	2728	293	3031	323	3334	3536
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

© EHT Haustechnik

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73

4600 Wels

Tel. [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1
