BEDIENUNGSANLEITUNG 1308990110-E Metz Connect

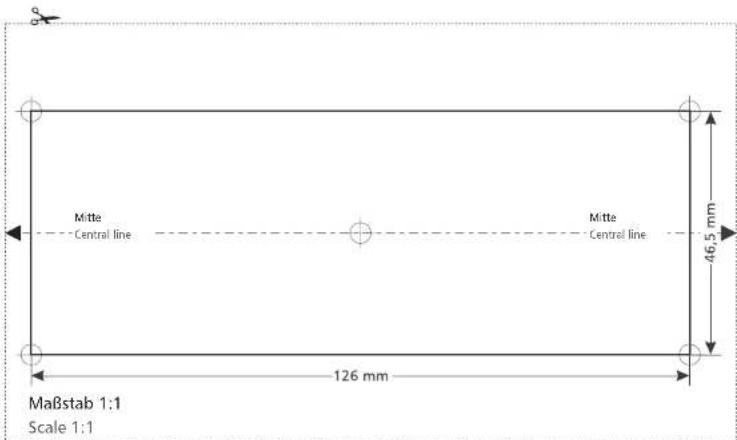

Frässchablone Milling pattern
METZ CONNECT GmbH
Im Tal 2 | 78176 Blumberg Germany
Phone-45 7/02 533-0 Fax+49 7/02 533-433
Montagesleitung siehe / Mounting instruction see www.metz-connect.com
P | Cabling
Hutschienenadapter
Montageadapter zum Einbau von 1HE-Gerätemodulen in Verteiler mit 35 mm Montageschienen
TH35 Rail Adapter
Montageanleitung siehe / Mounting instruction see www.metz-connect.com
Der Hubschienenadapter ermöglicht die Montage von Geräten in Verteilegergehäuse auf 35 mm Montageschienen.
METZ CONNECT bietet Geräte mit den verschiedensten Funktionen zum Einbau in die Hutschionenadapter an. Die Geräte können über geeignete Träger auch in Ver teilergehäuse mit anderen Montagesystemen eingebaut werden.
Der Hutschienenadagter besteht aus zwei Kunststoff-Formstellen: einem Unterteil und einem Deckel. Die Geräte können zur Montage auf zwei verschiedene Arten in das Unterteil eingeschraubt werden.
Montageleitung siehe / Mounting instruction see www.metz-connect.com
Montage
Mounting
1. Einbauvariante: Flacheinbau
Zum Flachenbau legen Sie das Gehäuseunterteil des Hutschienen adapters so vor sich hin, dass die Seite mit dem Verriegelungshebel von Ihnen weg zeigt.
Schieben Sie nun das einzubauende Modul mit der Rückseite in einem Flachon Winkel in das Gehäuserunterteil.
Drücken Sie anschließend die Seite mit den Buchsen nach unten ① und schieben Sie das Gerät bis zum Anschlag nach vome ②. Then press the side with the jacks downwards ③ and push the device forward until the stop ④.
4
Schrauben Sie das Modul auf der Rückseite am Gehäuseunterteil des Hutschienenadapters fest. Material für die Befestigung liegt der Verpackung bei.
Nun kann der Hutschienenadapter mit dem integrierten Modul in einen entsprechenden Hutschienenverteiler eingebaut werden. Zur Beschriftung der Buchsen kann ein Aufkleber direkt am Modulgehäuse angebracht werden.
• Der Hutschienenadapter ist ausschließlich für
35 mm Montagestlichen konzipiert.
- Beim Flachenbau wird das Gehäuseoben des Hutschienenadapters nicht benötigt.
- Der Flacheinbau bietet den Vorteil, dass das Gerät mit minimaler Einbauhöhe eingebaut und somit von der vorhandenen Abdeckung des Vorteilorgehäuses vollständig abgedeckt wird.
• Die Buchsenbeschriftung erfolgt hier über einen Aufkleber, der direkt am Modulgehäuse angebracht wird.
Montageanleitung siehe / Mounting instruction see www.metz-connect.com
2. Einbauvariante: Schrägeinbau
Zum Schrägeinbau legen Sie das Gehäuseunterteil des Hutschienenadapters so vor sich hin, dass die Seite mit dem Verriegelungshebel zu ihnen hin zeigt und schieben Sie das einzubauende Modul mit der Rückseite in einem flachen Winkel bis zum Anschlag hingen.
Schrauben Sie das Modul auf der Rückseite am Gehäuseunterteil des Hutschienenadapters fest. Material für die Befestigung liegt der Verpackung bei.
Haken Sie anschließend das Genäuseoberteil des Hutschienen-adaptors am Unterteil ein...
...und klappen es nach hinten. Dabei darauf achten, dass der Deckel einrastet.
Nun kann der Hutschienenadapter mit dem integrierten Modul in einen entsprechenden Hutschienverteiler oder im Kabelkanal eingebaut werden. Zur Beschreibung der Buchsen kann das Beschriftungsfeld am Gehäuseoberteil verwendet werden. Now the DIN rail adapter and the integrated module can be mounted in an appropriate DIN rail distributor or in the cable duct. For marking of the jacks, you may use the marking field on the housing cover.
- Der Hutschienenadapter ist ausschließlich für 35 mm Montageschienen konzipiert. - Durch den Schrägeinbau wird das Gerät durch die vorhandene Abdeckung des Verteilergehäuses überdeckt.
- Beim Schrägenbau kann zur Beschriftung des Geräts das Beschrifungsfeld am Gehäusoberteil des Hutschionen-adapters verwendet werden.
- DIN A1 Beschriftungbogen geeignet für Kopierer, Laserdrucker und Drucker mit Einzelblatteinzug erhalten Sie unter der Art.-Nr. B99789-01.

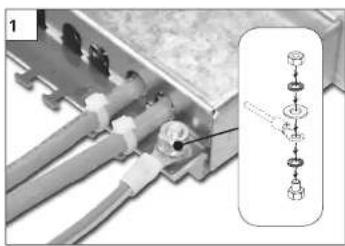

Anschluss des Potentialausgleichs
Connection of the equipotential bonding
Anschlussvarianten für den Potentialausgleich
Connection variants for the equipotential bonding
Im Hutschienenverteiler (Schrägeinbau) in the DIN rail distributor (angular mounting)
im Kabelkanal (Schrägeinbau) in the cable duct (angular mounting)
