BEDIENUNGSANLEITUNG S10 Swisstone

Hergestellt in China

Falls Sie Hilfe brauchen ...

Sie erreichen die Hotline montags bis freitags von 8.00 bis 17.00 Uhr unter der Rufnummer 01805 014 589.

Hierbei entstehen Verbindungskosten von 0,14 EUR / Min. aus dem deutschen Festnetz bei Drucklegung / aus den deutschen Mobilfunknetzen abweichend und gemäß vorheriger Ansage Ihres Anbieters (maximal 0,42 EUR / Min).

Sicherheitshinweise

• Halten Sie beim Gebrauch die Funkgeräte mindestens 5 cm von Ihrem Kopf entfernt, um sich nicht zu hoher HF-Belastung auszusetzen.
• Benutzen Sie Ihre Funkgeräte niemals draußen während eines Gewitters.
• Benutzen Sie Ihre Funkgeräte niemals im Regen.
• Sind Ihre Funkgeräte einmal nass geworden, entfernen Sie die Batterien und lassen Sie das Batteriefach für einige Stunden geöffnet. Benutzen Sie die Funkgeräte erst wieder, wenn sie trocken sind.
• Bewahren Sie die Funkgeräte außerhalb der Reichweite von Babys und kleinen Kindern auf.

Inhaltsverzeichnis

Bedienelemente 2

Batterien einlegen 3

Gürtelclip 3

Funkgeräte bedienen 4

Funkgeräte ein-/ausschalten 4

Einstellen der Lautstärke 4

Senden und empfangen 4

Kanalwahl 5

Kanalüberwachung (Monitoring) 5

Rufton senden 6

Bestätigungston 6

Tastenton 6

Scanning 6

Tastensperre 7

Anhang 8

Fragen und Antworten 8

Bestimmungsgemäße Verwendung 8

Verwendungsbereich 9

Service und Gewährleistung 9

Konformitätserklärung und Hersteller .....12

Bedienelemente

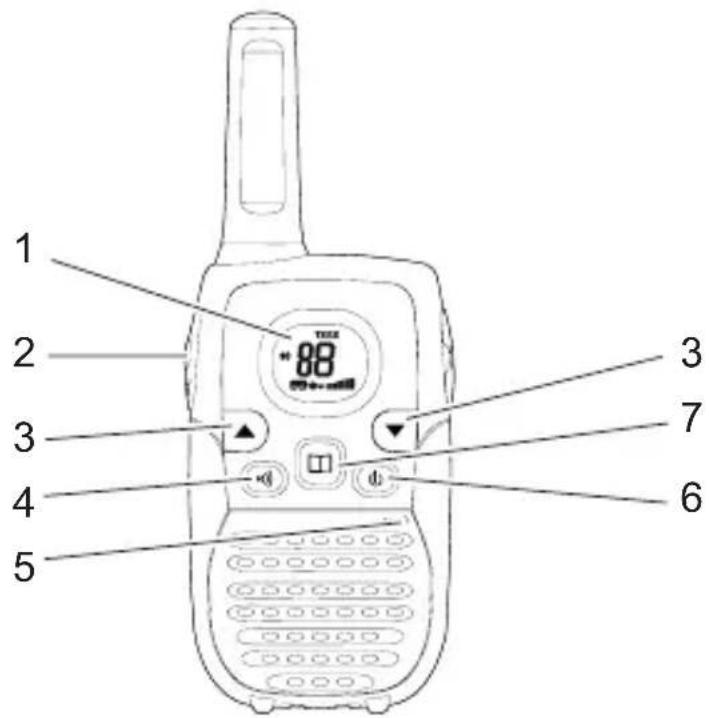

Funkgerät

1 Display
2 PTT-(Sprech)taste
3 Auf/Ab-Tasten
für Kanalwahl und Lautstärke
4 Rufton senden
5 Mikrofon
6 Ein/Aus-Taste
7 Menü-Taste

1 2 3 4 5 3 7 6 TSSS 88

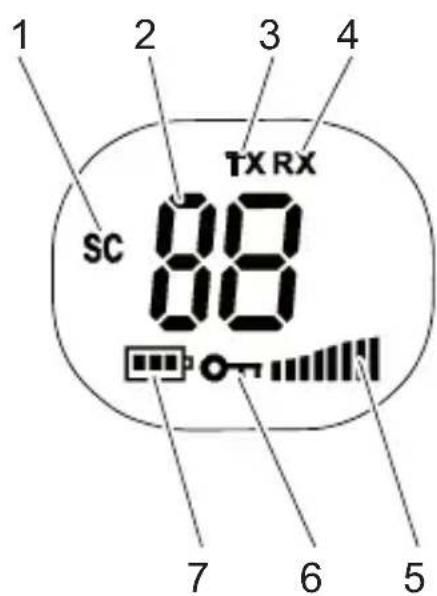

Display

1 Scan-Mode
2 Kanalanzeige
3 Senden
4 Empfangen
5 Lautstärkeanzeige
6 Tastensperre
7 Batteriekapazitätsanzeige

1 2 3 4 TX RX sc 88 7 6 5

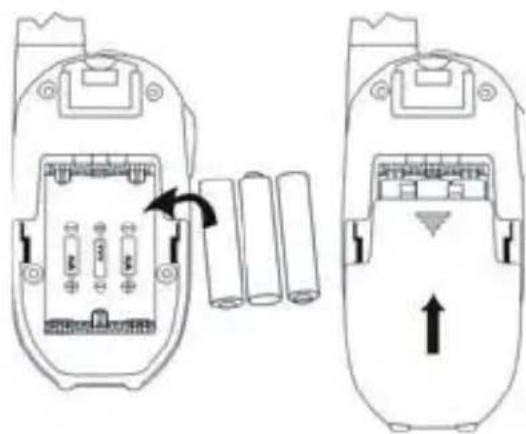

Batterien einlegen

Öffnen Sie das Batteriefach.

Legen Sie drei AAA-Alkaline-Batterien ein.

Achten Sie auf die richtige Polung!

Schließen Sie das Batteriefach.

Achtung: Verwenden Sie nur Batterien gleichen Typs.

Setzen Sie Batterien niemals übermäßiger Hitze wie direkter Sonnen-einstrahlung, Feuer o. ä. aus.

Wenn die Batterien fast leer sind, blinkt im Display. Sie hören Sie zwei Pieptöne und das Gerät schaltet sich kurze Zeit später aus.

Obwohl das swisstone S10 über einen eingebauten Energiesparmodus verfügt, sollten Sie die Funkgeräte bei Nicht-Gebrauch ausschalten. Entfernen Sie die Batterien, wenn Sie die Geräte für eine längere Zeit nicht benutzen wollen.

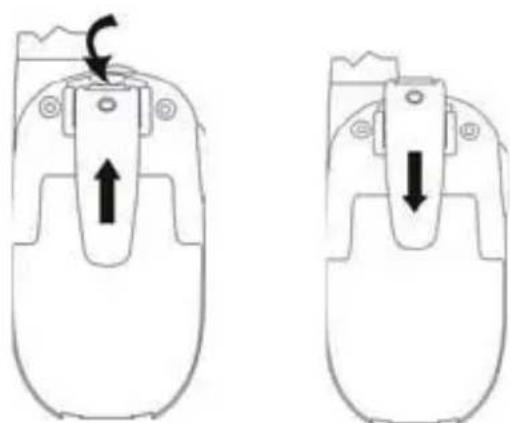

Gürtelclip

Zum Entfernen des Gürtelclips heben Sie die Sperre mit einem Fingernagel an (s. Skizze) und schieben ihn aus der Halterung.

Zum Anbringen des Gürtelclips schieben Sie ihn in die Halterung bis er hörbar einrastet.

Funkgeräte ein-/ausschalten

Zum Einschalten Ein/Aus-Taste drücken und gedrückt halten. Im Display wird der zuletzt eingestellte Kanal angezeigt.

Zum Ausschalten Ein/Aus-Taste drücken und gedrückt halten.

Einstellen der Lautstärke

Drücken Sie ▲ oder ▼ um die Lautstärke zu erhöhen oder zu verringern.

Senden und empfangen

Senden Drücken Sie die PTT-(Sprech)taste.

Halten Sie das Funkgerät ca. 5 bis 7 cm vom Mund entfernt und sprechen Sie mit normaler Lautstärke. Um mit anderen Teilnehmern zu sprechen, müssen alle Funkgeräte auf den gleichen Kanal und Rufcodierung eingestellt sein.

Empfangen Lassen Sie die PTT-(Sprech)taste los.

Sie können keine Funksignale empfangen, wenn Sie die PTT-(Sprech)taste gedrückt halten.

Kanalwahl

Drücken Sie die Menü-Taste.

/ Wählen Sie mit ▲oder ▼den gewünschten Kanal.

Zum Speichern drücken Sie die Menü-Taste erneut.

Kanal Frequenz (MHz) Kanal Frequenz (MHz)

Kanalüberwachung (Monitoring)

Im Normalfall unterdrückt das Funkgerät sehr schwache Empfangssignale. Mit der „Monitoring“-Funktion können Sie auf dem eingestellten Kanal jedoch alle Signale empfangen.

Drücken Sie gleichzeitig die Menü-Taste und die Taste ▼. Im Display leuchtet das Empfangssymbol RX.

Zum Beenden drücken Sie die Menü-Taste erneut.

swisstone S10

Rufton senden

Der Rufton macht andere Teilnehmer darauf aufmerksam, dass Sie ein Gespräch beginnen möchten. Die anderen Teilnehmer müssen den gleichen Kanal verwenden.

Rufton senden.

Bestätigungston

Der Bestätigungston ist zu hören, wenn Sie die PTT-(Sprech)-taste loslassen. Dadurch wird Ihrem Gesprächspartner signalisiert, dass Ihre Übertragung been- det ist.

Tastenton

Bei jeder Tastenbetätigung ist ein kurzer Ton zu hören.

Scanning

Ist diese Funktion eingeschaltet, werden alle Kanäle und Subkanäle (CTCSS) kontinuierlich solange nacheinander abgesucht, bis auf einem Kanal ein Signal empfangen wird.

Drücken Sie gleichzeitig die Menü-Taste und die Taste ▲. Wird ein Signal empfangen, hält das Gerät an.

Drücken Sie ▲um mit dem Scannen der 8 Kanäle fortzufahren.

Drücken Sie die PTT-(Sprech)taste um den Scan zu stoppen und sich in den Funkverkehr einzuschalten oder

drücken Sie ▼um den Scanvorgang fortzusetzen.

Tastensperre

Die Tastensperre verhindert das ungewollte Ändern von Einstellungen. Im Display erscheint das Symbol ☐Sie können weiterhin senden, empfangen oder den eingestellten Kanal rufen.

Tastensperre einschalten

Drücken und halten Sie die Menü-Taste bis das Symbol im Display erscheint.

Tastensperre ausschalten

Drücken und halten Sie die Menü-Taste bis das Symbol wieder verschwindet.

Anhang

Fragen und Antworten

Frage Antwort

Keine Funktion - Batterien leer

- Tastensperre aktiviert

Senden nicht möglich - PTT-(Sprech)taste zum Senden vollständig drücken

- Kanal wird von anderen Teilnehmern benutzt

Kein Empfang - PTT-(Sprech)taste loslassen

- Lautstärke zu gering eingestellt

- Sie befinden sich außerhalb des Empfangsbereichs, ändern Sie Ihre Position

- Hindernisse wie Bäume und Gebäude haben einen negativen Einfluss auf die Reichweite

- Kanal ist nicht identisch mit dem des Gesprächspartners

- Kanal wird von anderen Teilnehmern benutzt

Bestimmungsgemäße Verwendung

Diese Sprechfunkgeräte sind geeignet für die Kommunikation mit anderen Sprechfunkgeräten gleichen Standards. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Verwendungsbereich

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie die Funkgeräte nicht in explosionsgefährdeten Bereichen.

Service und Gewährleistung

Falls die Ware aufgrund von Herstellungs- und/oder Materialfehlern innerhalb von 24 Monaten ab Kauf einen Defekt aufweist, bitten wir Sie, unsere Hotline zu kontaktieren.

Unsere Service-Hotline:

01805 014 589

Mo. - Fr. 08:00 - 17:00 Uhr

(0,14 € / min aus dem deutschen Festnetz; aus den deutschen Mobilfunknetzen maximal 0,42 €/Min gemäß vorheriger Ansage Ihres Anbieters)

Ausgetauschte Waren gehen in das Eigentum der IVS GmbH über.

Wir bitten Sie, einen vermuteten Gewährleistungsfall bei der angegebenen Hotline zu melden und die Ware bei Zusage der Hotline

• in der Originalverpackung inkl. komplettem Zubehör
  (Ausnahme: im Kontakt mit der Hotline wurde eine Teil-Einsendung vereinbart)
• mit einer Kopie des Kaufbelegs
• mit einer aussagefähigen Fehlerbeschreibung
• umgehend nach Feststellung des Fehlers, an die folgende Adresse zu senden:

swisstone Service Center Im Frauental 14 92224 Amberg

Bitte beachten Sie, dass die Einsendung an die Service-Adresse freigemacht erfolgen muss - unfreie Zusendung werden nicht angenommen und verursachen doppelte Portogebühren für den Einsender.

Sollte kein Defekt festgestellt werden, wird die eingesandte Ware mit einem entsprechenden Vermerk retourniert.

Die Gewährleistung gilt nicht bei unsachgemäßer Behandlung oder Nichtbeachtung der Bedienungsanleitung, bei durch den Händler oder den Kunden selbst vorgenommenen Eingriffen an der Ware (z. B. Installationen, Software-Updates) und bei Totalschäden. Die IVS GmbH behält sich in diesem Fall vor, dem Kunden den Austausch oder die Reparatur in Rechnung zu stellen. Die IVS GmbH wird den Kunden vorab darüber informieren. Als Totalschaden gelten z. B.

• Brandschäden (z. B. durch Kurzschluss)
• Korrosionsschäden (z. B. durch eingedrungene Flüssigkeit)
• Fremdeingriffe (z. B. unsachgemäße Lötversuche, mechanisch inkorrekte Montage, zerstörte Siegel)
• Mechanische Beschädigungen (z. B. plastische Verformungen, Abrisse der Lötverbindungen)
• Schäden, die auf nicht bestimmungsgemäßen Gebrauch hinweisen (z. B. Fremdkörper im Inneren, Chemikalienablagerungen)
• Blitz- und Überspannungsschäden

Eine Änderung der Beweislastregelung zum Nachteil des Kunden ist mit den vorstehenden Regelungen nicht verbunden. Bedienungsanleitungen und evtl. mitgelieferte Software sind von der Gewährleistung ausgeschlossen.

Diese Gewährleistung gilt für in Deutschland erworbene Neuware. Gewährleistungsgeber ist die

IVS GmbH Im Frauental 14 92224 Amberg

Weitergehende oder andere Ansprüche aus der Herstellergewährleistung sind ausgeschlossen. Die IVS GmbH haftet nicht für Betriebsunterbrechung, entgangenen Gewinn und den Verlust von Daten, zusätzlicher vom Kunden aufgespielter Software oder sonstiger Informationen. Die Sicherung derselben obliegt dem Kunden. Der Haftungsausschluss gilt nicht, soweit zwingend gehaftet wird, z. B. nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes, der groben Fahrlässigkeit, wegen der Verletzung des Lebens, des Körpers oder der Gesundheit oder wegen Verletzung wesentlicher Vertragspflichten. Der Schadensersatzanspruch für die Verletzung wesentlicher Vertragspflichten ist jedoch auf den vertragstypischen, vorhersehbaren Schaden begrenzt, soweit nicht Vorsatz oder grobe Fahrlässigkeit oder wegen Verletzung des Lebens, des Körpers oder der Gesundheit oder nach dem Produkthaftungsgesetz gehaftet wird. Durch eine erbrachte Gewährleistungsleistung verlängert sich der Gewährleistungszeitraum nicht.

swisstone S10

Als Gewährleistungsnachweis gilt der Kaufbeleg mit Kaufdatum. Gewährleistungsansprüche sind innerhalb von zwei Wochen nach Kenntnis des Gewährleistungsfalles geltend zu machen. Im Gewährleistungsfall wenden Sie sich bitte an die vorstehend angegebene Hotline.

Konformitätserklärung und Hersteller

IVS GmbH

Im Frauental 14

92224 Amberg

CE Die Übereinstimmung des Gerätes mit den grundlegenden Anforderungen der R&TTE Directive ist durch das CE-Kennzeichen bestätigt.

Die Konformitätserklärung ist unter folgender Internetadresse hinterlegt und kann dort eingesehen oder heruntergeladen werden:

www.swisstone.de

Im Rahmen der Produktverbesserung behält sich der Hersteller vor, Änderungen an Produkt und Funktion ohne Vorankündigung durchzuführen.

swisstone S10

IVS GmbH • Im Frauental 14 • 92224 Amberg www.swisstone.de

Ausgabe 1.1 15.11.2012
