BEDIENUNGSANLEITUNG NS1592 Arat
ARAT Bildschirm-Aufnahme für mobile Navigations-Systeme
für VDO Dayton PN 2050 mit Cradle
für VDO Dayton PN 3000 mit Cradle


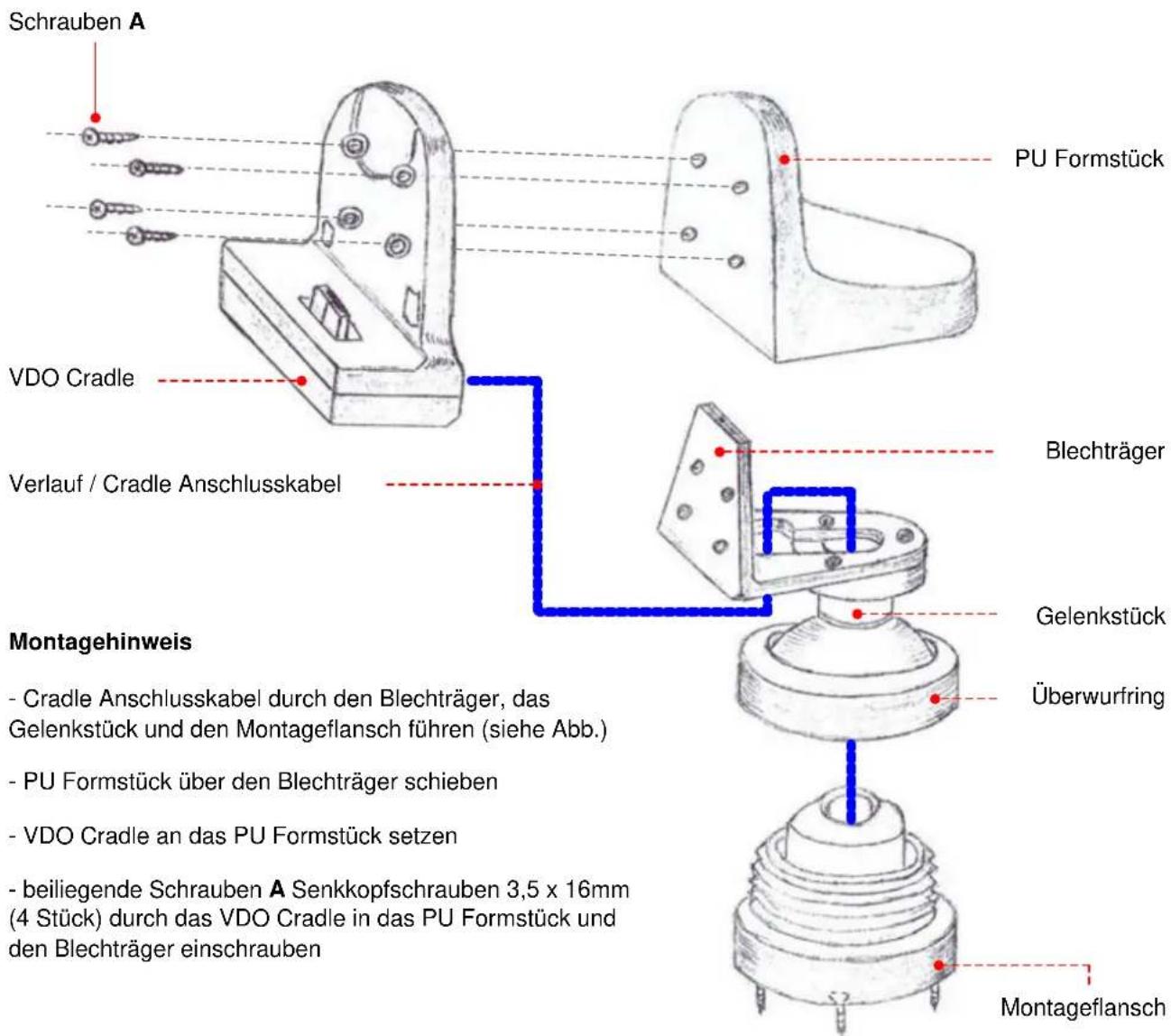

Schrauben A VDO Cradle Verlauf / Cradle Anschlusskabel PU Formstück Blechträger Gelenkstück Überwurfring Montagehinweis - Cradle Anschlusskabel durch den Blechträger, das Gelenkstück und den Montageflansch führen (siehe Abb.) - PU Formstück über den Blechträger schieben - VDO Cradle an das PU Formstück setzen - beiliegende Schrauben A Senkkopfschrauben 3,5 x 16mm (4 Stück) durch das VDO Cradle in das PU Formstück und den Blechträger einschrauben Montageflanschmit den beiliegenden Senkkopfschrauben 4,2 x 19mm (3 Stück) auf der fahrzeugspezifischen ARAT Navigations-Halterung befestigen
