BEDIENUNGSANLEITUNG 162700 Wooden Camera

QUICK CAGE (DSLR)

Included:

2.5mm allen wrench

3mm allen wrench

(2) 1/4-20 low profile screws (1 install, 1 spare)

15mm Cheese Rod

Wooden Camera 162700 - QUICK CAGE (DSLR) - 1

[Non-Text]
Wooden Camera 162700 - QUICK CAGE (DSLR) - 2

Wooden Camera 162700 - QUICK CAGE (DSLR) - 3

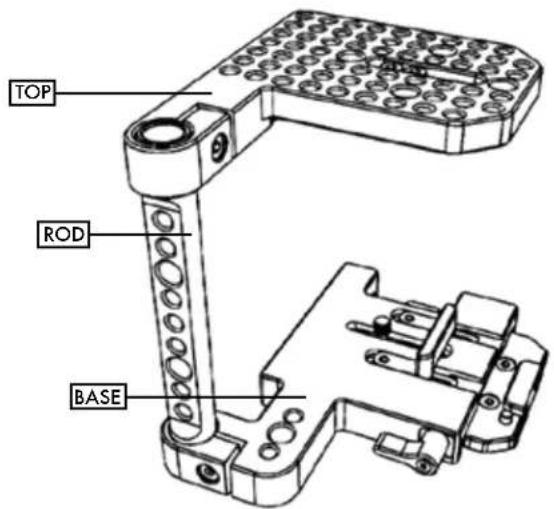

text_image TOP ROD BASE

INSTALLATION

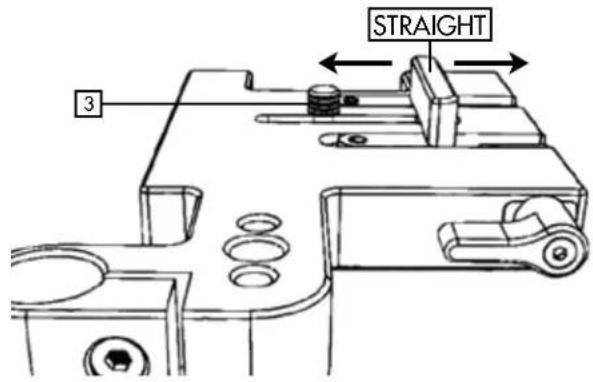

  1. Choose desired camera position on BASE
  2. Adjust STRAIGHT position and tighten M3 screws
  3. Tighten low profile screw to camera bottom

Wooden Camera 162700 - INSTALLATION - 1

text_image STRAIGHT 3

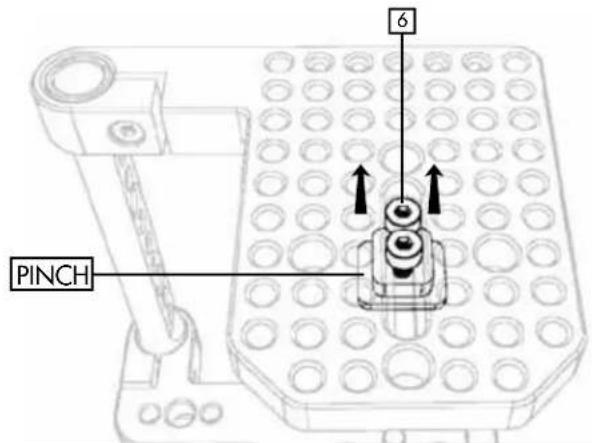

  1. Slide PINCH into camera shoe mount
  2. Loosely tighten M4 socket cap screws

Wooden Camera 162700 - INSTALLATION - 2

text_image 6 PINCH

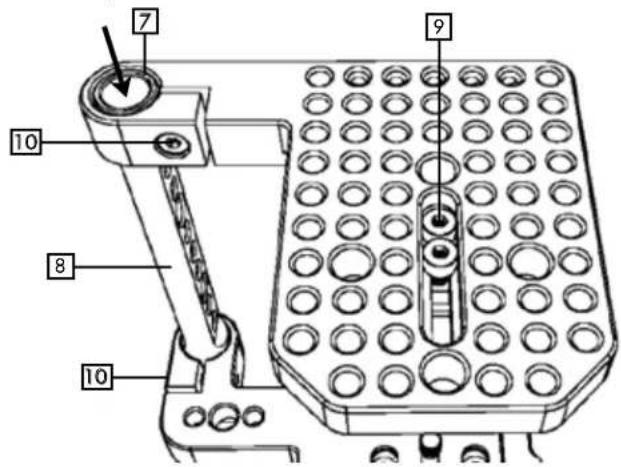

  1. Align TOP rod hole with BASE rod hole

  2. Inset ROD through TOP into BASE

  3. IMPORTANT Tighten M4 screws to secure PINCH before moving to step 10

  4. Tighten M4 screws to secure ROD

Wooden Camera 162700 - INSTALLATION - 3

text_image 7 9 10 8 10

Wooden Camera 162700 - INSTALLATION - 4
IMPORTANT

Wooden Camera 162700 - INSTALLATION - 5

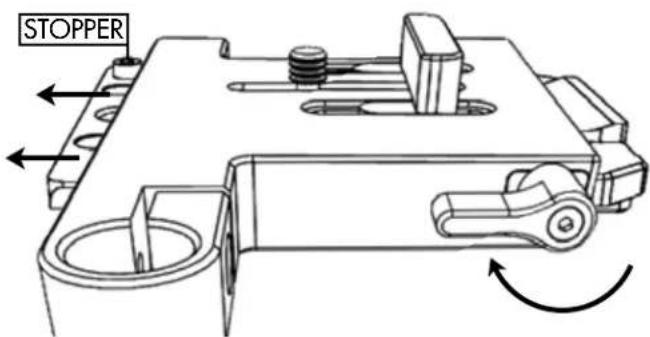

text_image STOPPER

Push BASE until contact is made with STOPPER before tightening thumbscrew.

PATENT PENDING

© Wooden Camera LLC 2011-2013
