BEDIENUNGSANLEITUNG 311032 Data Becker

Refill-Kit B5 für Brother (Black), Art. 1032

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für das Tintennachfüllset für Brother-Patronen (Black) entschieden haben. Mit diesem Qualitätsprodukt können Sie Ihre Brother-Originalpatronen einfach und schnell wieder befüllen, ohne dabei auf eine hervorragende Ausdruckqualität verzichten zu müssen. Lesen Sie diese Gebrauchsanleitung bitte genau durch und beachten Sie stets alle Hinweise, damit Sie schnell und sicher Ihre Patronen wieder befüllen können.

Allgemeine Hinweise

1) Das Nachfüllset für Brother-Patronen ist nur in Verbindung mit funktionstüchtigen Brother-Originalpatronen erfolgreich anwendbar. Bei beschädigten oder verschlissenen Patronen kann die vollständige Funktionstüchtigkeit nach dem Wiederbefüllen grundsätzlich nicht mehr gewährleistet werden.
2) Diese Anleitung beschreibt ausschließlich die Anwendung der Nachfüllsets für Brother-Originalpatronen. Für alternative Anbieter von Patronen können wir aufgrund abweichender Bauweisen etc. weder eine Anleitung geben noch die Funktionstüchtigkeit gewährleisten. Dies schließt jedoch nicht aus, dass auch diese Patronen mit den Nachfüllsets wieder befüllt werden können.
3) Befüllen Sie Ihre Patrone, bevor sie vollständig leer gedruckt ist, damit Sie nach dem Wiederbefüllen zu besten Druckergebnissen kommen. Nehmen Sie die Patrone immer direkt aus Ihrem Drucker und verwenden Sie keine ausgetrockneten Patronen.
4) Qualitätstinten haften dauerhaft auf allen saugfähigen Textilien. Beachten Sie deshalb, dass das Nachfüllen von Tintenpatronen immer an einem geeigneten Ort, mit einer geeigneten Arbeitsunterlage und mit den beiliegenden Handschuhen vorgenommen werden sollte, da nie ausgeschlossen werden kann, dass Tinte ausläuft. Halten Sie das Set von Kindern fern. Weitere Hinweise können Sie der Rückseite der Verpackung entnehmen.
5) DATA BECKER übernimmt für durch Tinten verschmutzte Kleidungsstücke, Möbel oder andere Gegenstände grundsätzlich keine Haftung. Sollte trotzdem frische Tinte auf Ihre Textilien gelangt sein, waschen Sie die Farbe sofort unter lauwarmem Wasser mit einer Bürste und Seife aus.
6) DATA BECKER übernimmt keinerlei Haftung für Schäden, die auf unsachgemäße Anwendung der Tintenprodukte zurückzuführen sind. Wir weisen darauf hin, dass die verwendeten Hardwarebezeichnungen und Markennamen der jeweiligen Firmen im Allgemeinen warenzeichen-, marken- oder patentrechtlichem Schutz unterliegen.

Vorbereitung und Reinigung

1) Legen Sie die neue DATA BECKER-Arbeitsunterlage mit der glänzenden Seite nach unten auf Ihre Arbeitsplatte. Diese ist wasserdicht und vermeidet somit im seltenen Fall auslaufender Tinten Flecken auf Ihrer Arbeitsunterlage. Legen Sie sich des Weiteren einige Lagen Küchenrolle bereit.
2) Sorgen Sie für einen sicheren Stand der Patronen beim Nachfüllen.
3) Schrauben Sie die Kanülen fest auf die Spritze und entfernen Sie die Sicherheitskappe. Öffnen Sie den Verschluss der Tintenflasche und entfernen Sie dann das Sicherheitslabel. Ziehen Sie zum Befüllen die beiliegenden Handschuhe an.
4) Ziehen Sie nun durch die entstandene Öffnung mit der Spritze und der Kanüle ausreichend Tinte in die Spritze auf und vermeiden Sie dabei, dass Luft mit eingezogen wird. Achten Sie beim späteren Befüllen immer darauf, dass Sie keine Luft in die Patrone einfüllen, indem Sie beim Befüllen stets etwas Resttinte in der Spritze lassen.
5) Reinigen Sie nach jedem Befüllvorgang Spritze und Kanüle mit Wasser.

Befüllung der schwarzen Brother-Patrone LC900BK

Wichtige Informationen zu diesen Patronentypen

Maximale Füllmenge LC900BK: ca. 18 ml

Hinweise:

1. Lesen Sie zunächst die Abschnitte Allgemeine Hinweise und Vorbereitung und Reinigung auf Seite 1.
2. Bei dieser Einzeltank-Tintenpatrone ist darauf zu achten, dass wieder befüllt werden sollte, bevor der Tintentank vollständig leer ist. Ansonsten besteht die Möglichkeit, dass der Druckkopf nicht mehr ausreichend mit Tinte versorgt wird und somit ein einwandfreies Drucken nicht mehr gewährleistet werden kann.
3. Das beiliegende Klebeband benötigen Sie für das Nachfüllen dieser Patrone nicht.

Anleitung

Schritt 1:

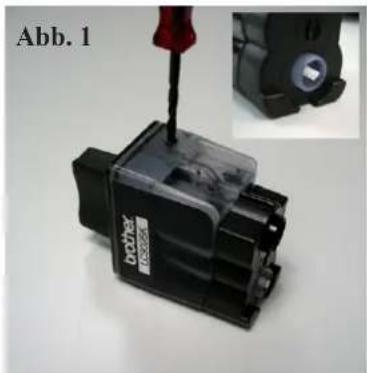

Entnehmen Sie die nicht ganz leer gedruckte Patrone aus Ihrem Drucker und setzen Sie sie auf die beiliegende Unterlage. Lassen Sie die Patrone während des gesamten Befüllvorgangs auf der Unterlage stehen. An der Patronenunterseite befindet sich ein Ventil. Achten Sie darauf, den Ventilstift nicht einzudrücken, da ansonsten Tinte auslaufen kann (s. Abb.1).

Schritt 2:

Bohren Sie mit dem beiliegenden Bohrer ein kleines Fülloch seitlich neben dem Schwimmer in die Patrone (s. Abb. 1). Achten Sie unbedingt darauf, dass der schwarze Schwimmer in der Patronenmitte nicht beschädigt wird. Falls der Schwimmer beschädigt wird, wird die Patrone vom Drucker nicht mehr erkannt und die Patrone muss gegen eine neue ersetzt werden! Ziehen Sie mit der Spritze Tinte auf und füllen Sie sie danach langsam durch die Nachfüllöffnung bis kurz unterhalb der Fülöffnung in den Tintentank ein (s. Abb. 2). Sollte Tinte aus dem Fülloch austreten, ziehen Sie bitte ca. 0,5 ml wieder ab. Ziehen Sie die Kanüle danach wieder aus der Patrone.

Schritt 3:

Verschließen Sie die Nachfüllöffnungluftdicht mit dem Stopfen (s. Abb. 3) oder geeignetem Klebeband. Ist die Öffnung nicht luftdicht verschlossen worden, kann unter Umständen Tinte an der Tintenöffnung austreten! Tupfen Sie evtl. austretende Tinte mit etwas Küchentuch ab. Wenn keine oder nur noch wenig Tinte austritt, kann die Patrone wieder in den Drucker eingesetzt werden.

Schritt 4:

Setzen Sie die Patrone wieder in den Drucker ein und führen Sie danach das Reinigungsprogramm durch.

Befüllung der schwarzen Brother-Patrone LC800BK

Wichtige Informationen zu diesen Patronentypen

Maximale Füllmenge LC800: ca. 14-15 ml

Hinweise:

1. Lesen Sie zunächst die Abschnitte Allgemeine Hinweise und Vorbereitung und Reinigung auf Seite 1.
2. Bei diesen Einzeltank-Tintenpatronen ist darauf zu achten, dass wieder befüllt werden sollte, bevor der Tintentank vollständig leer ist. Ansonsten besteht die Möglichkeit, dass der Druckkopf nicht mehr ausreichend mit Tinte versorgt wird und somit ein einwandfreies Drucken nicht mehr gewährleistet werden kann.
3. Der Füllstandsanzeiger wird bei dieser Patrone über einen Sensor gesteuert. Es ist daher nötig, nach dem Nachfüllen einen Teil der Patrone mit dem beiliegenden Klebeband abzukleben. Der Drucker erkennt die Patrone dann als „voll“. Zukünftig erkennt der Drucker den Füllstand jedoch nicht mehr korrekt. Kontrollieren Sie daher regelmäßig den Tintenstand der Patrone und füllen Sie die Patrone immer rechtzeitig nach.

Anleitung

Schritt 1:

Entnehmen Sie die nicht ganz leer gedruckte Patrone aus Ihrem Drucker und setzen Sie sie auf die beiliegende Unterlage. Lassen Sie die Patrone während des gesamten Befüllvorgangs auf der Unterlage stehen.

Schritt 2:

Heben Sie mit dem beiliegenden Bohrer oder einem kleinen Schraubendreher die Patronenkappe ab (s. Abb.1). Bohren Sie eine Füllöffnung durch den silbernen Aufkleber an der abgeflachten Seite der Patrone (s.Abb. 2). Bohren Sie nicht in die andere silberne Folie. Dies kann dazu führen, dass Tinte aus der Patrone austritt.

Schritt 3:

Befüllen Sie nun die Patrone. Ziehen Sie durch die Kanüle Tinte in die Spritze auf und führen Sie die Kanüle ca. 2-3 cm in die Öffnung ein. Füllen Sie die Tinte langsam und vorsichtig bis kurz unterhalb der Füllöffnung in die Patrone ein. Bewegen Sie die Spritze beim Befüllen leicht auf und ab, dadurch kann sich die Tinte gleichmäßig im Schwamm verteilen. Sobald Tinte oben aus der Füllöffnung austritt, stoppen Sie den Füllvorgang sofort. Ziehen Sie vorsichtig ca. 0,5 ml Tinte mit der Spritze aus der Patrone heraus. Kleben Sie die Füllöffnung mit etwas geeignetem Klebeband luftdicht ab (s. Abb. 3) und setzen Sie anschließend den Deckel wieder auf die Patrone.

Schritt 4:

Kleben Sie nun die Patrone an ihrer schrägen Seite mit dem beiliegenden Klebeband ab (s. Abb. 3). Der Drucker erkennt die Patrone nun als „voll“.

Schritt 5:

Setzen Sie die Patrone wieder in den Drucker ein und führen Sie danach das Reinigungsprogramm durch.

1. Kann ich nach dem Befüllen die Resttinte in der Spritze weiterverwenden?

Antwort:

Grundsätzlich ja. Füllen Sie die Resttinte nach dem Befüllen einfach wieder in die Tintenflasche zurück.

2. Wie bewahre ich das Tintennachfüllset nach der Anwendung auf?

Antwort:

Lagern Sie nach dem Befüllvorgang die gereinigten Komponenten des Sets in der Kunststoffschachtel. Bewahren Sie das Set an einem sicheren Ort auf und halten Sie es von Kindern fern.

3. Wie oft können die Tintenpatronen aufgefüllt werden?

Antwort:

Wenn die Tintenpatronen exakt nach Anleitung befüllt werden, können sie ohne Qualitätseinbußen viele Male wieder befüllt werden. Da auch eine Tintenpatrone einem gewissen Verschleiß unterliegt, wird ggf. irgendwann die Druckqualität nachlassen, sodass neue Originalpatronen gekauft werden müssen.

4. Können auch Tintenpatronen alternativer Hersteller befüllt werden?

Antwort:

Grundsätzlich ist dies möglich, jedoch empfehlen wir, den Refill nur bei Originalpatronen vorzunehmen. Da Patronen anderer Hersteller abweichende Konstruktionen und Tintenzusammensetzungen gegenüber dem Original aufweisen, kann die Funktionalität der DATA BECKER-Nachfüllsets mit diesen Produkten nicht garantiert werden. DATA BECKER übernimmt aus diesem Grund grundsätzlich keinerlei Garantie bei Verwendung der Nachfüllsets mit anderen als den Originalpatronen. Eine Verwendung des Nachfüllsets mit anderen Patronen als den Originalpatronen geschieht somit auf eigene Gefahr.

5. Ich habe meinen Drucker bzw. meine Patrone nicht in dieser Anleitung gefunden.

Antwort:

Hierfür gibt es zwei mögliche Erklärungen.

a) Das Druckermodell ist so neu, dass es zur Zeit der Herstellung dieser Anleitung noch nicht berücksichtigt werden konnte. In diesem Fall empfehlen wir, unter www.printmaxx.de die aktuelle Version der Anleitung herunterzuladen. Die Versionsnummer können Sie der Kopfzeile der Anleitung entnehmen.
b) Dieses Nachfüllset ist nicht mit Ihrem Drucker zu verwenden. Bitte überprüfen Sie unter www.printmaxx.de, ob für Ihren Drucker ein geeignetes Produkt zur Verfügung steht.

Support

Wenn Sie Fragen zur Anwendung haben, ein Ersatzprodukt benötigen oder ein Fehler bei der Anwendung auftritt, steht Ihnen unser Support zur Verfügung. Den DATA BECKER-Support erreichen Sie unter folgender Kontaktadresse: Supportforum unter www.databecker.de/support.
