BEDIENUNGSANLEITUNG ST-2386 Startechnik

Startechnik: Soundsystem iPhone/ iPod mit Fernbedienung

Hersteller: Sparttechnik

Marke: SUBOR

Herstellernummer: S-Apple-2386-R

EAN: 4260177756681

Achtung: Bitte lesen Sie die Bedienungsanleitung aufmerksam.

Das Gerät ist im Netzmodus, wie auch im Batteriemodus einsetzbar. Sie können ihn mit Geräten von Apple, wie dem iPod, iPod Nano, iPhone verwenden. Es hat hierfür ein spezielles Interface. Daneben können sie auch weitere Mobiltelephone, Computer, Laptop, Smartphones und MP3 Player über den Audioeingang (hinten) anschließen. Das System verfügt über eine Fernbedienung. Sie können den Player überall hinnehmen und so Ihre Musik abspielen, wo und wann immer Sie Lust dazu haben.

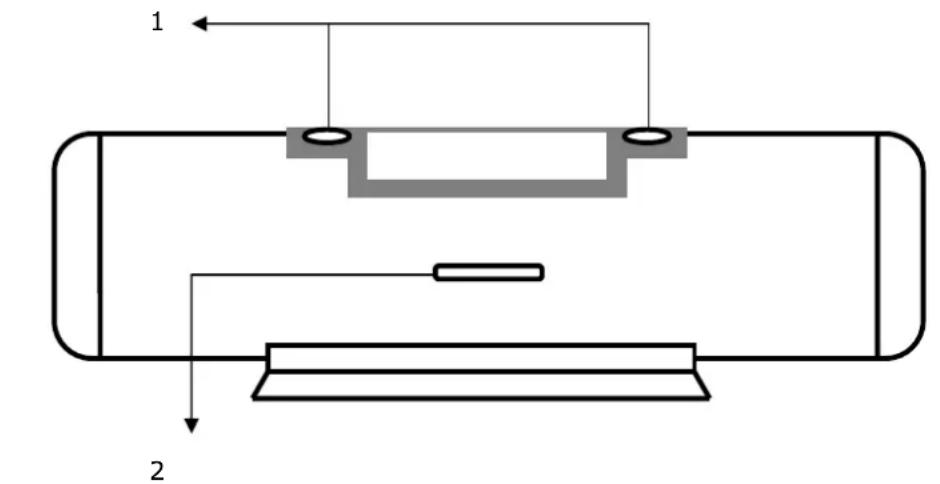

Vorderseite:

1 2

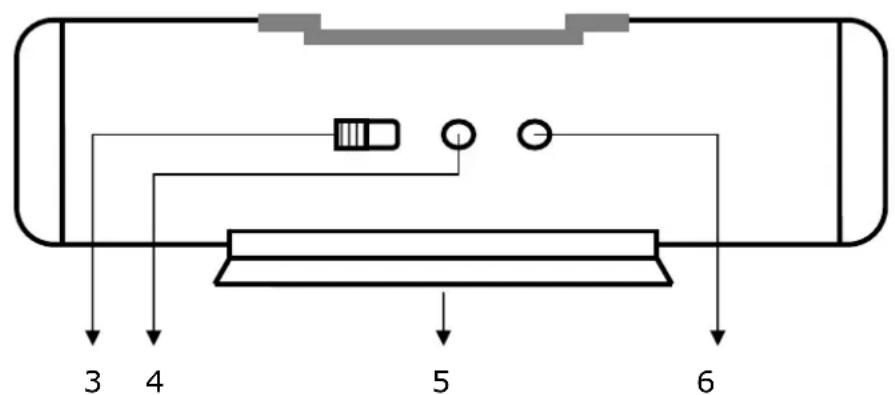

Rückseite

3 4 5 6

Frontseite:

(1) Lautstärke: Nutzen Sie diese Knöpfe um Laut oder Leise zu stellen.
(2) Betriebsanzeige für Strom und Bedienungsimpulse

Rückseite:

(3) Strom AN/ AUS
(4) Externer Audioeingang
(5) Fach für Akkus/ Batterien
(6) Buchse für das externe Ladegerät

2. Anleitung

Inbetriebnahme:

Schalten Sie das Gerät nicht „AN“ bevor sie alle Anschlüsse vorgenommen haben.

Batteriebetrieb:

Fügen Sie 4 AA / Mignon Batterien in das Fach an der Unterseite des Gerätes. Beachten Sie die Polarität.

Netztbetrieb:

Schließen Sie den mitgelieferten Netzstecker an der dafür vorgesehenen Buchse auf der Rückseite (Beschriftet mit DC-9V) an.

Audio Anschluss:

Verbinden Sie den Audioausgang oder Kopfhörer Anschluss Ihres Gerätes mit der Line In Buchse auf der Rückseite – oder- stellen Sie Ihr Apple Gerät in das Fach auf dem Soundsystem.

Starten Sie erst die Audiowiedergabe Ihres Spielers, dann schalten Sie das Soundsystem an. Nun können Sie das Gerät verwenden. Achten Sie darauf, dass (a) die Audioausgabe nicht zu leise ist (kann als AUS interpretiert werden) noch (b) zu laut ist. Dies beansprucht das Gerät und auch Ihre Umgebung. Pegeln Sie die Lautstärke auf einem guten Niveau ein.

Schalten Sie zuerst das Audiosystem aus, bevor Sie ihr Gerät abnehmen, beziehungsweise das Audiokabel ziehen. ACHTUNG:

Bitte beachten Sie diese Hinweise über die Anwendung, sonst könnten Sie ihren Geräten Schaden zufügen.

Wenn Sie den iPod nano oder iPod video 30G verwenden haben Sie einen Zwischenraum zwischen dem iPod und der Soundstation. Bitte verwenden sie den beiliegenden selbstklebenden Moosgummiblock um den Zwischenraum auszugleichen – siehe nachfolgende Abbildung:

Das Soundystem unterstützt die mitgelieferte Fernbedienung voll.

Inbetriebnahme:

Bitte ziehen Sie den Plastikstreifen ab, damit die Batterie Kontakt mit der Fernbedienung bekommt.

Die Fernbedienung kann bis über 5 Meter (Max) Ihr Gerät bedienen.

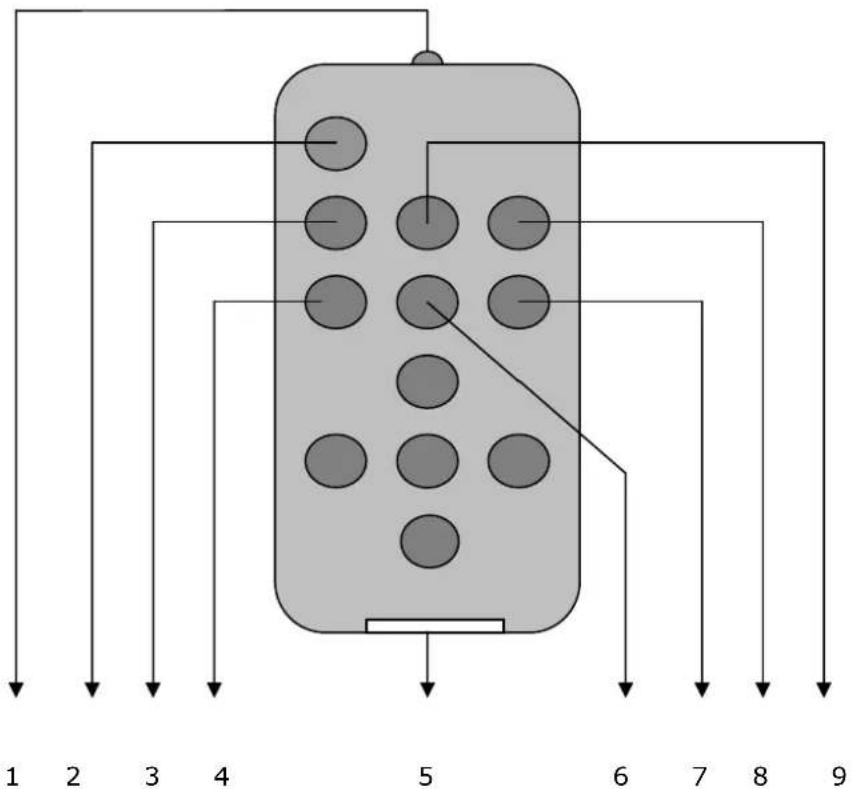

Tasten:

1. Infrarot Diode
2. Warte (Standby) Knopf STANDBY
3. Vorhergehende Play list Knopf Prep.P
   4, Nächste Playlist Knopf Next.P
4. Batteriefach
5. Runter in iPod Menü
6. Lautstärke weniger VOL -
7. Lautstärke mehr VOL +
8. Hoch in iPod Menü
   Die anderen Knöpfe sind analog zu Ihrem iPod/ iPhone.

Fernbedienung:

4. Laden des Gerätes

Das Soundsystem ist in der Lage Ihr Gerät zu laden, egal ob Ihr Gerät eingeschaltet ist, oder nicht. In 2-3 Stunden kann ein iPod, iPhone (abhängig von der Batterie) geladen sein. Beachte: Während des Ladevorganges kann ein Flimmern auf dem Display zu sehen sein.

5. Technische Angaben:

Stromanschluß 4 AA Batterien/ Akkus oder

optional

Frequenz

S/N ≥ 60dB

Fernbedienung Batterie CR2025

Fernbedienung Reichweite ≥ 5 m

Fernbedienung Funktionswinkel ≥ 45 °

Netzstecker

USB

150-18000Hz

DC

Kabel

(±

Warnhinweise

Öffnen Sie das Soundsystem nicht selbst. GEFAHR EINES STROMSCHLAGS! Lebensgefahr bei Berührung stromführender Teile.

Weitere Hinweise:

Vor Installationsarbeiten die Stromzufuhr abschalten! Verwenden Sie nur das mitgelieferte oder autorisiertes Zubehör. Reinigen Sie das Soundsystem mit einem weichen trockenen Tuch. Vermeiden Sie den Kontakt von lösungsmittelhaltigen Stoffen mit der Oberfläche. Die Oberfläche könnte einen optischen Schaden nehmen.

Plazieren Sie das Gerät mit Bedacht und halten Sie es von dem Einfluss mit kleinen Kindern fern. Kleinteile könnten verschluckt werden.

Wenn das Soundsystem lange nicht verwendet wird, entfernen Sie bitte die eingelegten Batterien. Vermeiden Sie den Einfluss extremer Temperaturen und direktes Sonnenlicht über einen langen Zeitraum. Vermeiden Sie Stöße oder andere stumpfe Gewalteinwirkungen. Wenn das System einen defekten Eindruck macht, stoppen Sie den Einsatz des Gerätes und lassen Sie es von einer qualifizierten Werkstatt überprüfen.

7. Problembehebung

Problem	Ursache
Verzerrungen oder schlechte Wiedergabe	1. Ihre original Musik ist verzerrt.2. Lautstärke ist zu hoch	1. Prüfen Sie Ihr Originalmusikstück mit anderen Geräten. Laden Sie bessere Musik auf Ihr Gerät.2. Passen Sie die Lautstärke an
Wiedergabe gestört von Geräuschen	1. Audioeingang oder iPod / iPhone Schnittstelle sind verschmutzt2. Ihre original Musik ist von schlechter Qualität.	1. Reinigen Sie die Anschlüsse2. Prüfen Sie Ihr Originalmusikstück mit anderen Geräten
Keine Wiedergabe/ Lautstärke (Wenn Sie den iPod in die Schnittstelle gesteckt haben, darf kein weiteres Audiokabel angeschlossen sein)	1. Gerät ist nicht angeschaltet.2. Audiokabel ist nicht verbunden oder Ihr Gerät ist nicht richtig darauf gesteckt. 3. Lautstärke ist zu gering.4. Batterien sind zu schwach (im Batteriebetrieb)	1. Stellen Sie auf "ON"2. Prüfen Sie das Audiokabel und die Verbindung3. Erhöhen Sie die Lautstärke4. Ersetzen Sie die Batterien
Soundsystem wird warm Sie verwenden das Gerät über eine lange Zeit mit großer Lautstärke		1. Es ist normal, dass es warm wird bei dieser Art der Anwendung.2. Passen Sie die Lautstärke an.
Die Fernbedienung reagiert nicht	1. Sie müssen die Bedienung innerhalb des 45 Grad Fensters verwenden2. Es ist ein Gegenstand oder eine Ablenkung zwischen dem Soundsystem und der Fernbedienung.3. Das System ist im Standby Modus.4. Batterie der Fernbedienung ist zu schwach.5. Station ist nicht "AN"	1. Richten Sie Station und Fernbedienung besser aufeinander aus.2. Entfernen Sie die Störung.3. Schalten Sie den Standby Modus aus.4. Ersetzen Sie die Batterie mit neuen.5. Schalten Sie die Station "AN"

Lösung
