Produkttyp	TV-Wandhalterung
Kompatibilität	32–50 Zoll Fernseher
Maximale Traglast	45 kg
Material	Stahl
Neigungsverstellung	Ja, nach oben/unten
Montagefläche	Betonwand oder massive Holzbalken
Anzahl Montagepersonen	Mindestens 2
Lieferumfang	Wandplatte, TV-Schienen, Schraubenset (M5, M6, M8), Dübel, Unterlegscheiben, Platzhalter, Kunststoffschrauben
Bohrdurchmesser	10 mm
Bohrtiefe	Mindestens 50 mm
Schraubengrößen	M5, M6, M8 (verschiedene Längen)
Einstellung Betrachtungswinkel	Manuelle Neigung
Arretierung	Mit Kunststoffschrauben
Farbe	Schwarz
Hersteller	Systafex
Modell	0101
Reinigung	Mit einem trockenen Tuch abwischen
Sicherheitshinweis	Installationsanleitung beachten; nur für geeignete Wandmaterialien
Ersatzteile/Reparatur	Bei Defekt Händler kontaktieren; keine speziellen Ersatzteile

Häufig gestellte Fragen - 0101 Systafex

Wie schwer darf mein Fernseher maximal sein?

Die Wandhalterung ist für Fernseher bis zu einem Gewicht von maximal 45 kg ausgelegt.

Für welche Bildschirmgröße ist die Halterung geeignet?

Sie passt für Fernseher mit einer Bilddiagonale von 32 bis 50 Zoll.

Kann ich die Halterung an einer Gipswand montieren?

Nein, die Halterung darf nur an Betonwänden oder massiven Holzbalken montiert werden. Bei anderen Materialien fragen Sie bitte einen Fachhandwerker.

Welches Werkzeug wird für die Montage benötigt?

Sie benötigen einen Bohrer mit 10 mm Durchmesser, eine Wasserwaage, einen Schraubendreher und ggf. einen Hammer für die Dübel.

Wie stelle ich den Neigungswinkel ein?

Nach der Montage können Sie den Fernseher mithilfe der Kunststoffschrauben an der TV-Schiene nach oben oder unten neigen und dann arretieren.

Welche Schrauben benötige ich für meinen Fernseher?

Die Halterung wird mit Schrauben in den Größen M5, M6 und M8 in verschiedenen Längen geliefert. Wählen Sie die passende Kombination für Ihr TV-Gerät.

Kann ich die Halterung alleine montieren?

Nein, die Montage sollte immer mit mindestens zwei Personen durchgeführt werden, um Unfälle und Beschädigungen zu vermeiden.

Wie reinige ich die Wandhalterung?

Reinigen Sie die Halterung einfach mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Was tun, wenn die mitgelieferten Schrauben zu lang sind?

Verwenden Sie die beiliegenden Platzhalter (p), um die Schraubenlänge anzupassen und eine sichere Befestigung zu gewährleisten.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung liegt dem Produkt bei oder kann kostenlos als PDF auf der Hersteller-Website heruntergeladen werden. Bei Bedarf senden wir sie auch per E-Mail zu.

BEDIENUNGSANLEITUNG 0101 Systafex

Installationsanleitung

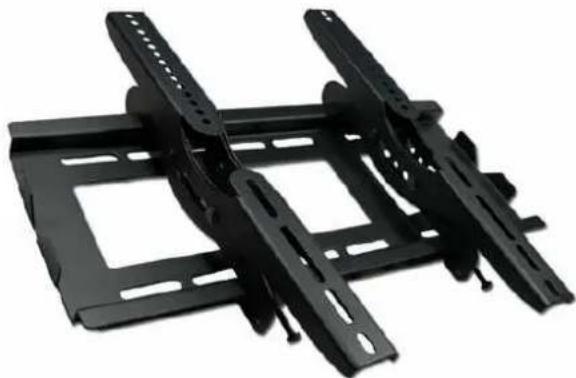

TV Wandhalterung 0101

Einführung:

Wir möchten Ihnen zum Erwerb der Wandhalterung v. Systafex gratulieren. Mit diesem Artikel haben Sie eine erstklassige Wahl getroffen. Bitte lesen Sie sich diese Anleitung vor dem Gebrauch gut durch und verwahren Sie diese für späteres Nachschlagen auf.

Einbauhinweise:

• TV-Wandhalterung ist passend für 32-50 Zoll Fernseher
• Bis zu einem Gewicht von max. 45 kg.
• Installation der Halterung mit min. 2 Personen.
• Beachten Sie bitte unbedingt die Montagefläche, diese muss das Gewicht der Halterung und des TV-Geräts halten können. Empfohlene Montagefläche ist Betonwand oder massive Holzbalken.
• Der Hersteller übernimmt keine Verantwortung für die Schäden wegen unsachgemäßer Installation der Halterung.

Überprüfen Sie bitte vor der Installation den Lieferumfang auf Vollzähligkeit:

1. Anbringen der Wand Platte (Wall Plate) an der Wand:

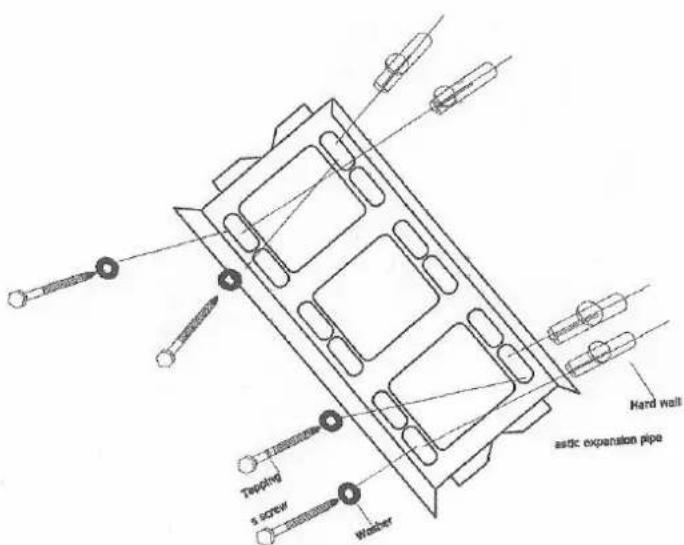

Verwenden Sie dazu die Wall Plate (A) Diagram 1-A

• Halten Sie die Platte (A) provisorisch an die Wand.
• Arretieren Sie die Platte (A) mit einer Wasserwaage.
• Markieren Sie 4 Löcher zum Bohren an der Wand. Siehe dazu

Diagram 1-A

• Zum Bohren benötigen Sie 10mm Bohrer. Die Löcher müssen min. 50mm Tief gebohrt werden.
• Nach dem Bohren setzen Sie bitte in jedes Bohrloch die mitgelieferten Dübel (d) ein. (sie benötigen nur 4 Dübel und Schrauben)
• Als nächstes bringen Sie die Platte (A) über die Bohrlöcher mit Dübel an und befestigen diese mit Wandschrauben (c) inkl. der Unterlegscheiben (f). Siehe dazu Diagram 1-A

WICHTIG:

Achten Sie unbedingt auf das Material der Wand. Die mitgelieferten Dübel (d) können bei Beton, Vollziegel, Betonziegel oder Holzbalken verwendet werden. Bei anderen Materialien fragen Sie bitte Ihren Handwerker.

2. Befestigen der TV-Schienen (TV Rails) am Fernseher:

- Wählen Sie als erstes die passenden Schrauben für Ihr TV-Gerät zur Auswahl stehen Ihnen M5, M6 und M8 Schrauben in verschiedenen längen zur Verfügung.

- Am einfachsten Sie bringen eine Schraube am TV Gerät inkl. TV-Schiene an, so ermitteln Sie die Länge und Stärke der Schrauben ohne Werkzeug.

- Einsatz von Platzhalter (p). In seltenen Fällen müssen Platzhalter (p) vor der Anbringung der TV-Schienen (b) am Fernseher befestigt werden. Die Platzhalter (p) benötigen Sie nur wenn die Schrauben zu lang sind oder die Rückwand v. Fernseher eine starke Wölbung nach unten oder oben hat.

- Reihenfolge der Befestigung der Schrauben am Fernseher:

1. Platzhalter (p) falls notwendig

2. TV-Schienen (b)

3. Unterlegscheiben (e)
4. Unterlegscheiben (m),(n) oder (o) je nach Schrauben
5. Schrauben (g),(h),(i),(j),(k) oder (l) je nach Fernseher

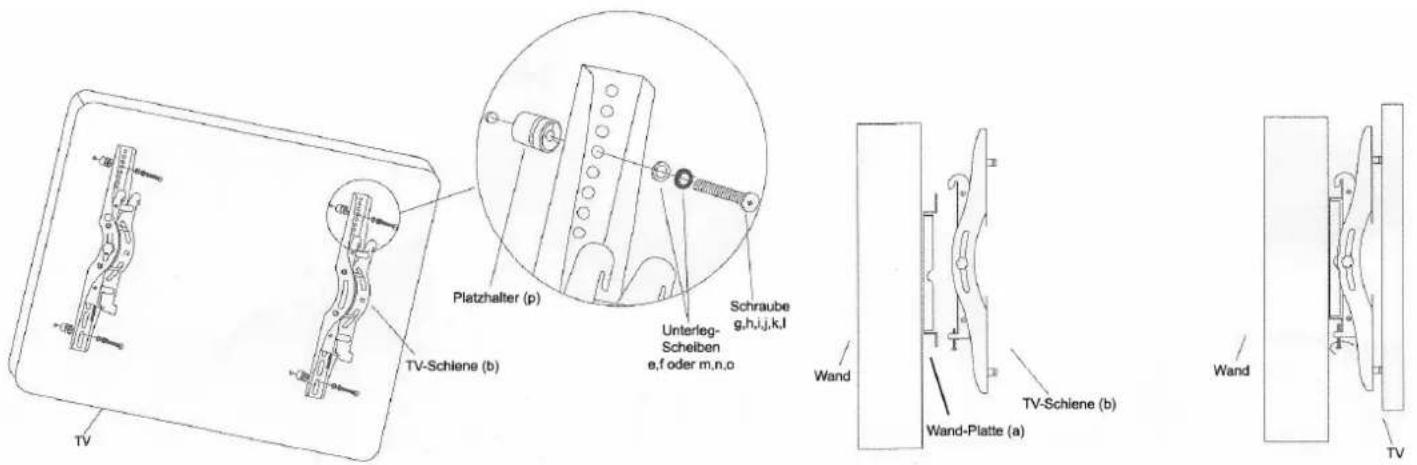

Diagram 2-A

TV Platzhalter (p) Schraube g,h,i,j,k,l Unterleg- Scheiben e,f oder m,n,o TV-Schiene (b) Wand Wand-Platte (a) Wand TV-Schiene (b) Wand TV

3. Anbringung an die Wand

Nach dem die TV Schienen (b) am Fernseher montiert sind. Siehe Diagram 2-A, kann der Fernseher an die Wandplatte (a) angebracht werden. Dazu hängen Sie den Fernseher inkl. der TV-Schienen mittig an die Wandplatte (a)

Mit den bereits angebrachten Schrauben an den TV-Schienen (b) können Sie den Fernseher arretieren.

Führen Sie die Arbeiten immer mit zwei Personen durch.

4. Einstellung des Betrachtungswinkels

Nach den 3. Installationsschritten, haben Sie es schon fast geschafft. Jetzt ist es nur notwendig die Halterung Ihrem Betrachtungswinkel anzupassen.

Mit der Halterung v. Systafex ist es ganz einfach. Sie können den Fernseher nach oben oder unten verstellen.

Nach der Einstellung, verwenden Sie bitte die Kunststoffschrauben (q) um die Position an der TV-Schiene (mittig) zu arretieren.

Bei Fragen zum Produkt oder der Installation, wenden Sie sich bitte direkt an Ihren Händler vor Ort.
