Produkttyp	USB-WLAN-Adapter
Marke	TechniSat
WLAN-Standards	IEEE 802.11b/g (2,4 GHz)
Maximale Übertragungsrate	54 Mbit/s (802.11g), 22 Mbit/s (PBCC), 11 Mbit/s (802.11b)
Verschlüsselung	WEP bis zu 256 Bit
Antenne	Integriert
Anzeige	LED-Statusanzeige
Stromversorgung	Über USB-Anschluss (5 V, max. 500 mA)
Stromverbrauch	Sehr gering (typisch ca. 300 mA)
Unterstützte Betriebssysteme	Windows 7 (x86/x64), Windows Vista (x86/x64), Windows XP (x86/x64)
Kompatible Geräte	PC mit USB-Anschluss sowie TechniSat Mediaport-fähige Geräte
Lieferumfang	USB-WLAN-Adapter, Installations-CD, Bedienungsanleitung
Installation	Treiberinstallation vor dem Anschließen erforderlich
Reichweite	Je nach Umgebung bis zu 100 m (Innen) und 300 m (Außen) typisch
Abmessungen (ca.)	70 mm x 25 mm x 10 mm (L x B x H)
Gewicht (ca.)	20 g
Sicherheitshinweise	Nicht öffnen, vor Feuchtigkeit schützen, keine extremen Temperaturen, nur zur Reinigung trockenes Tuch verwenden
Entsorgung	Elektro-Altgeräte nicht über Hausmüll, sondern an Sammelstellen abgeben
CE-Kennzeichnung	Ja

Häufig gestellte Fragen - USB-WLAN Adapter TECHNISAT

Muss ich die Treiber installieren, bevor ich den USB-WLAN-Adapter anschließe?

Ja, Sie müssen zuerst die Treiber von der mitgelieferten CD installieren. Erst danach schließen Sie den Adapter an den USB-Port an. Andernfalls wird das Gerät möglicherweise nicht korrekt erkannt.

Unter welchen Betriebssystemen funktioniert der Adapter?

Der Adapter unterstützt offiziell Windows 7, Windows Vista und Windows XP, jeweils in 32- und 64-Bit-Versionen.

Welche WLAN-Standards werden unterstützt?

Der Adapter ist kompatibel mit den Standards IEEE 802.11b und 802.11g im 2,4-GHz-Band. Er ist abwärtskompatibel zu 802.11b.

Wie hoch ist die maximale Übertragungsrate?

Im 802.11g-Modus werden bis zu 54 Mbit/s erreicht. Im 802.11b-Modus sind es 11 Mbit/s. Zudem wird mit PBCC (Packet Binary Convolution Coding) eine Rate von bis zu 22 Mbit/s unterstützt.

Welche Verschlüsselung wird unterstützt?

Der Adapter unterstützt WEP-Verschlüsselung mit bis zu 256 Bit. Hinweis: Es werden keine neueren Verfahren wie WPA oder WPA2 erwähnt – daher ist der Adapter eher für ältere Netzwerke geeignet.

Wie kann ich die IP-Adresse des Adapters anzeigen?

Klicken Sie im Konfigurationstool auf den Registerreiter „About“. Dort werden die IP-Adresse und weitere Informationen angezeigt.

Was bedeutet die LED am Adapter?

Die integrierte LED signalisiert den Betriebszustand: Leuchten oder Blinken zeigt an, dass der Adapter aktiv ist und eine Verbindung besteht. Bei fehlender Aktivität kann die LED aus sein.

Kann der Adapter mit TechniSat-Geräten verwendet werden?

Ja, zur Nutzung mit TechniSat-Geräten (z.B. Fernseher) müssen Sie die Mediaport-Software von der TechniSat-Website herunterladen und installieren. Anschließend können Sie Ihren PC als Media-Server nutzen.

Wie reinige ich den Adapter richtig?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keinesfalls Lösungsmittel, Alkohol oder Benzol benutzen. Vermeiden Sie Feuchtigkeit und tauchen Sie den Adapter nicht in Wasser.

Was tun, wenn der Adapter nicht erkannt wird oder keine Verbindung herstellt?

Stellen Sie sicher, dass die Treiber vor dem Anschließen installiert wurden. Versuchen Sie einen anderen USB-Anschluss. Prüfen Sie, ob die Funktion „Rescan“ im Konfigurationstool verfügbare Netzwerke anzeigt. Bei anhaltenden Problemen kontaktieren Sie die TechniSat-Hotline.

BEDIENUNGSANLEITUNG USB-WLAN Adapter TECHNISAT

1 Inhalt ....2
2 Entsorgungshinweis ....3
3 Sicherheitshinweise ....4
4 Eigenschaften ....5
5 Lieferumfang ....6
6 Installation der Treiber .....7
7 Anschluss und Inbetriebnahme .....9
8 Anzeigen der IP-Adresse .....11
9 Information über das WLAN-Netzwerk11
10 Verwendung mit TechniSat-Geräten .12

2 Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.

Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

3 Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

Setzen Sie das Gerät keinen zu hohen oder zu niedrigen Temperaturen oder extremer Feuchtigkeit aus.
Lassen Sie das Gerät nicht fallen, schütteln Sie es nicht und vermeiden Sie schwere Stöße. Dies kann zu Fehlfunktionen des Geräts führen.
Nehmen Sie keine Veränderungen am Gerät vor.
Setzen Sie das Gerät keinem direkten Sonnenlicht oder hohen Temperaturen durch Heizkörper aus.
Platzieren Sie das Gerät nicht unter Feuchtigkeits- oder Staubquellen.
Bauen Sie das Gerät niemals auseinander, reparieren Sie es nicht eigenständig und modifizieren Sie es nicht.
Verwenden Sie zur Reinigung niemals Lösungsmittel, Alkohol oder Benzol.
Trennen Sie das Gerät bei ersten Anzeichen von Rauchbildung sofort vom USB-Anschluss.
Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände darauf.
Das Gerät darf nur in gemäßigtem Klima betrieben werden.
Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein evtl. notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
bei erheblichen Fehlfunktionen
bei starken äußeren Beschädigungen

4 Eigenschaften

• Kompatibel mit IEEE 802.11b und 802.11g Standards für 2.4 GHz Wireless LAN.
• Kann mit allen bereits existierenden Netzwerkstrukturen betrieben werden.
  • Abwärtskompatibel zu 802.11b
  • WEP-Verschlüsselung mit bis zu 256 Bit
  • Hohe Reichweite mit stabiler Verbindung
  • 22 Mbps Packet Binary Convolution Coding (PBCC) (gemäß IEEE 802.11b High-Rate-Spezifikation)
• Bis zu 54 Mbps Hi-SpeedÜbertragungsrate im 802.11g Betriebsmodus
  • LED-Anzeigen zur Diagnose und integrierte Antenne.
• Für Windows 7 (x86 / x64), Windows Vista (x86 / x64) und Windows XP (x86 / x64)
  • Geringer Stromverbrauch
• Einfache Installation und Konfiguration

5 Lieferumfang

6 Installation der Treiber

Bevor Sie den USB-WLAN Adapter mit Ihrem PC verbinden, müssen die Treiber installiert werden.

Legen Sie dazu die Installations-CD in das CD-Rom Laufwerk Ihres PCs und klicken Sie im Ordner Treiber auf

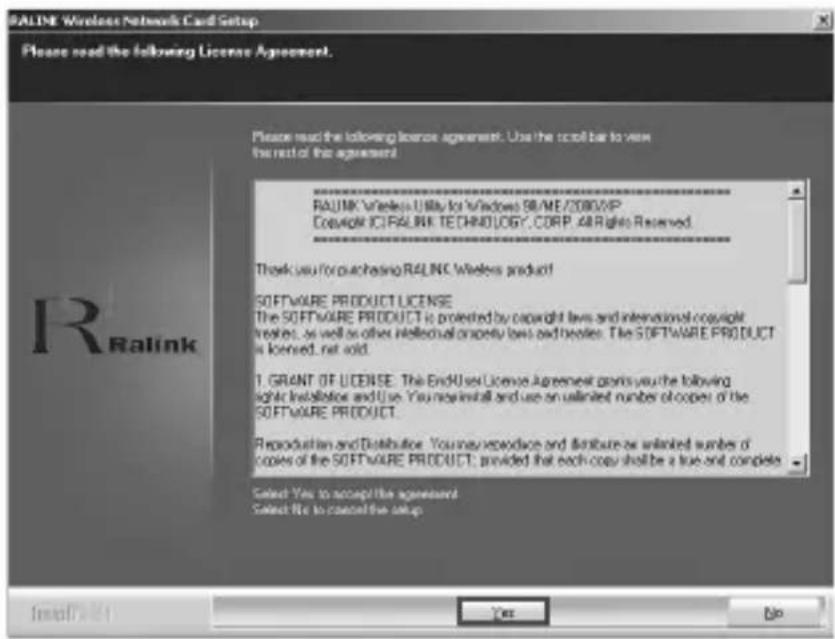

Um Fortzufahren, klicken sie auf Yes.

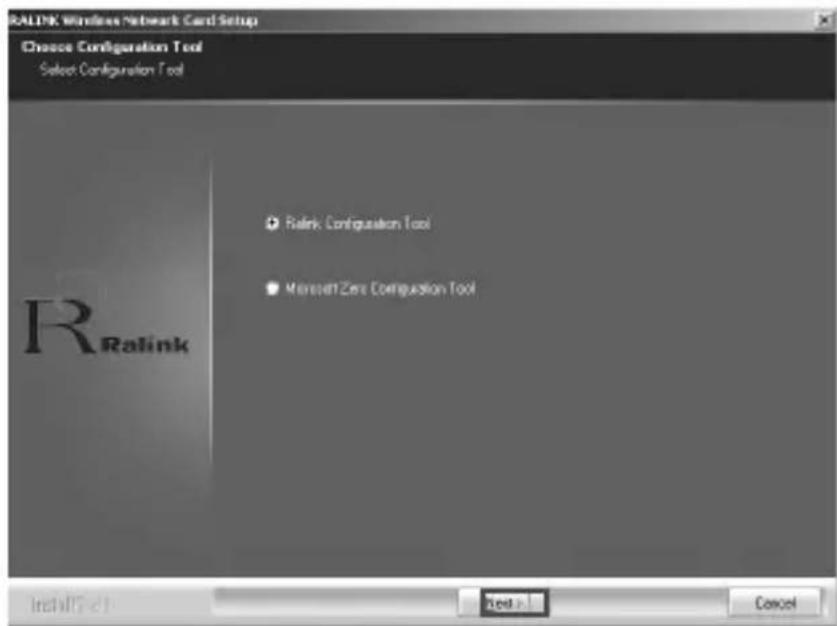

Wählen Sie das gewünschte Konfigurations-Tool und klicken sie auf Next.

Installation der Treiber

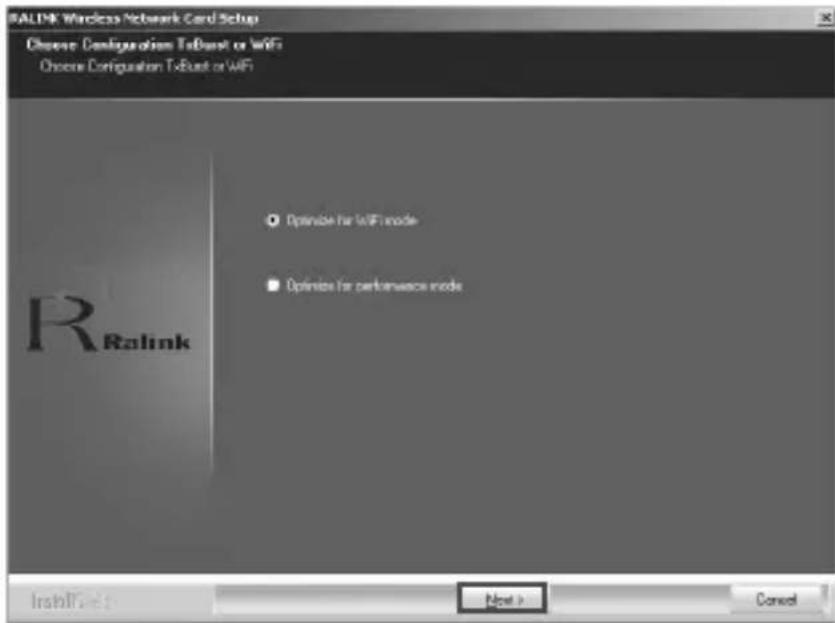

Es wird empfohlen, die Option Optimize for performance mode zu wählen und klicken Sie auf Next.

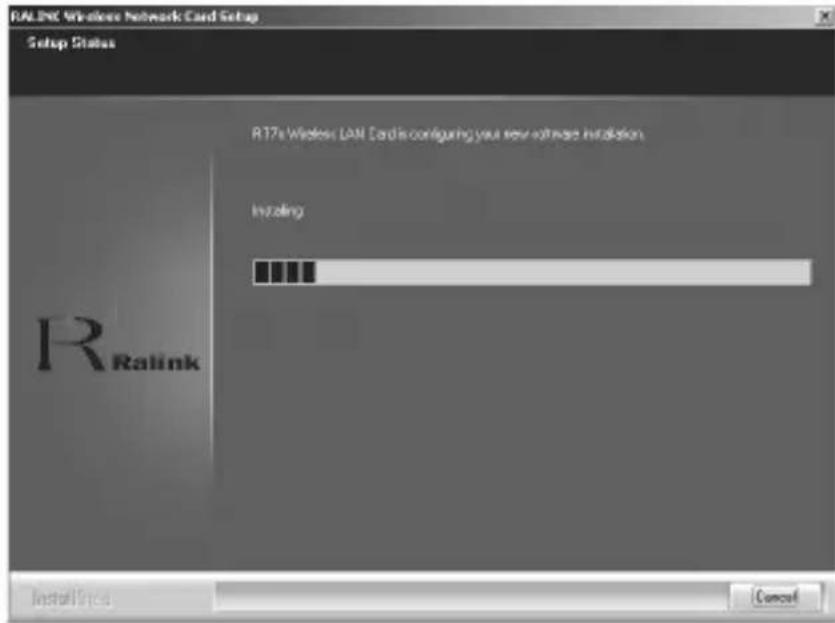

Die Installation der Treiber wird gestartet.

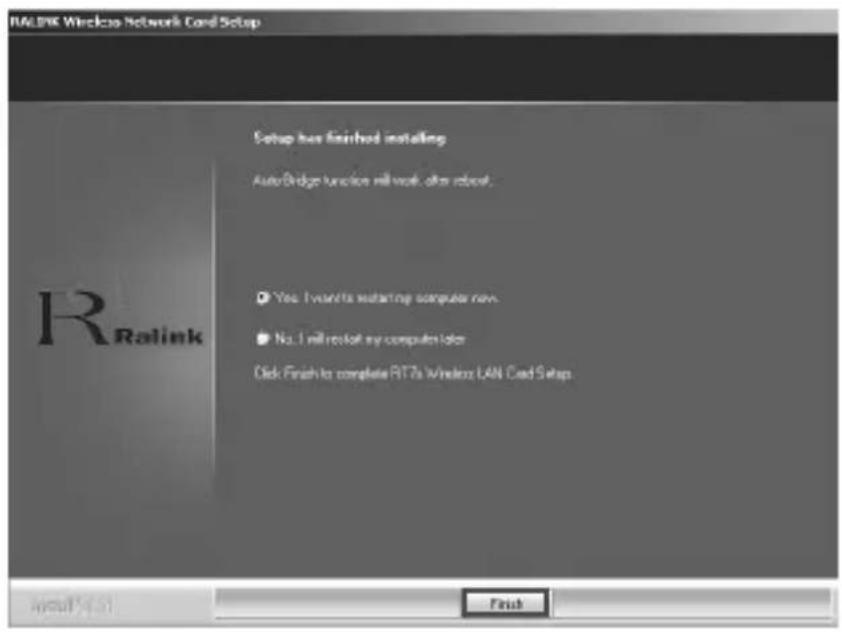

Schließen Sie die Installation durch Klicken auf Finish ab.

7 Anschluss und Inbetriebnahme

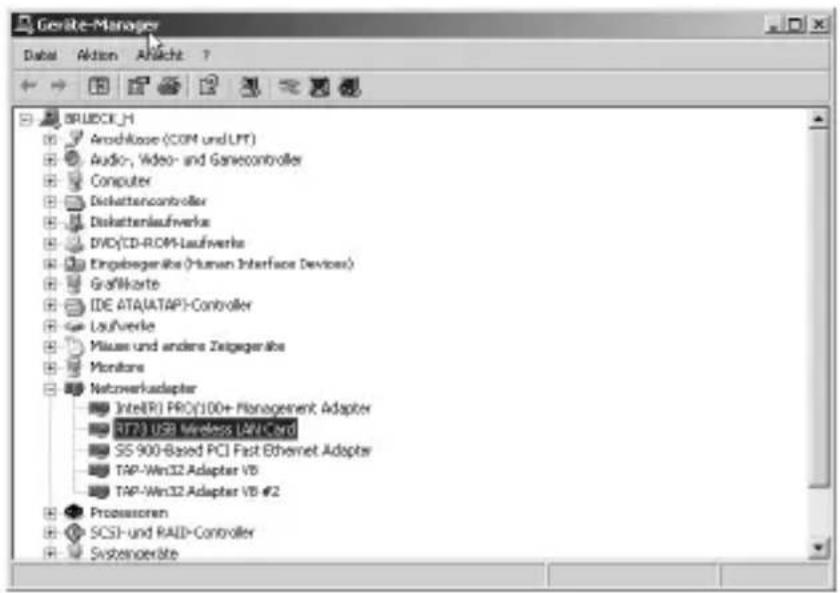

Schließen Sie nun den USB-WLAN Adapter an Ihren PC an. Der Adapter wird automatisch erkannt und installiert.

Klicken Sie nun auf das Symbol des USB-WLAN Adapters in der Tray-Icon-Leiste.

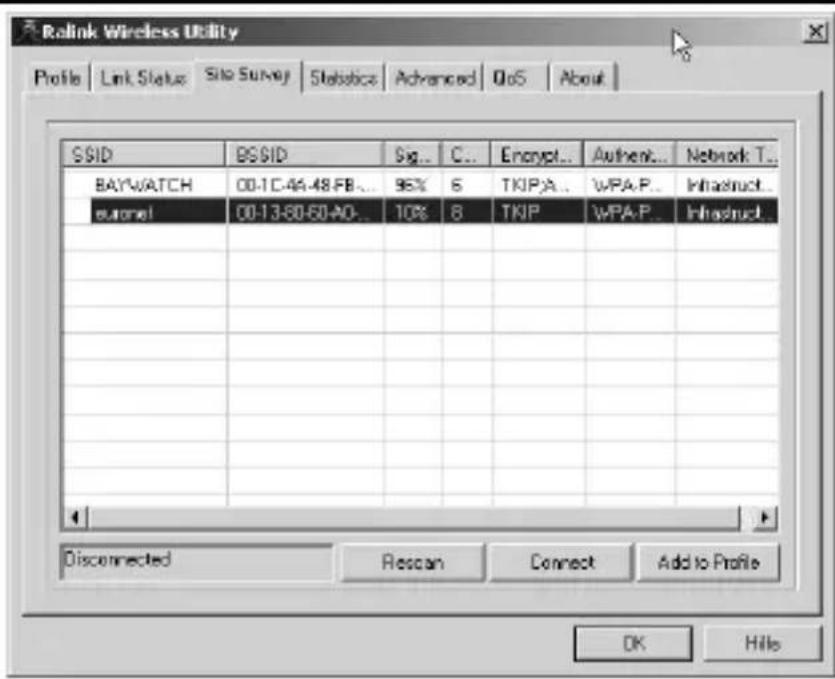

Es öffnet sich folgendes Fenster:

Klicken Sie auf Rescan, um die Netzwerke anzuzeigen, die sich in der Empfangsreichweite befinden.
Diese werden anschließend in diesem Fenster angezeigt.
Klicken Sie zunächst auf das Netzwerk, mit dem Sie eine Verbindung herstellen möchten, und anschließend auf Connect.

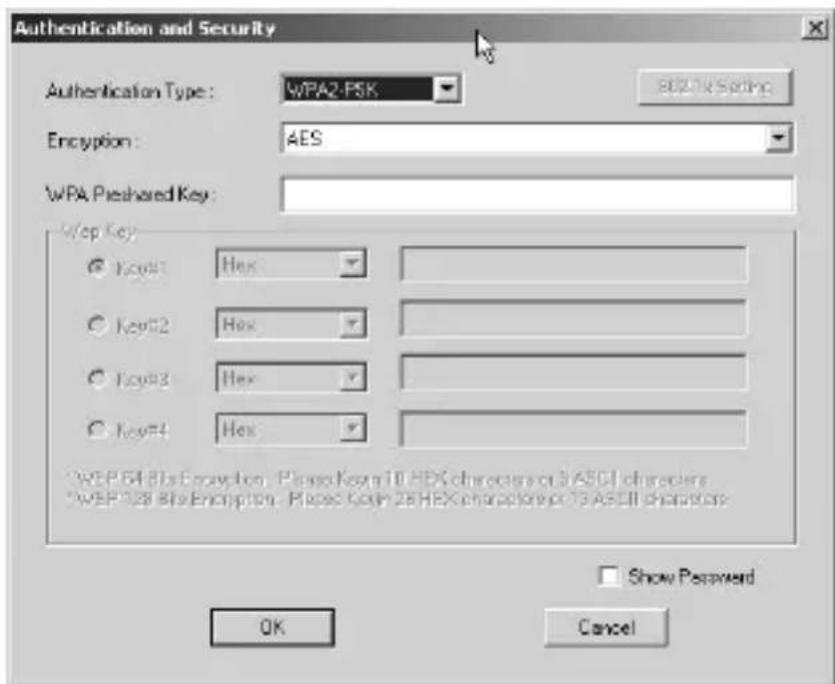

Nun erscheint ein Fenster zur Authentifizierung des Netzwerkes.

Geben Sie hier die Daten des Netzwerkes ein und klicken Sie anschließend auf OK.

8 Anzeigen der IP-Adresse

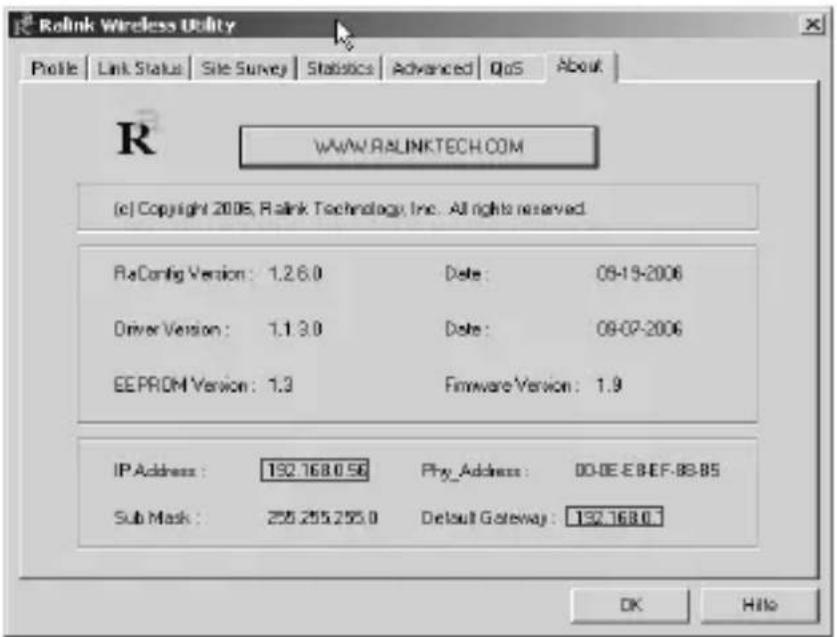

Klicken Sie auf den Registerreiter About.

Es erscheint folgendes Fenster.

9 Information über das WLAN-Netzwerk

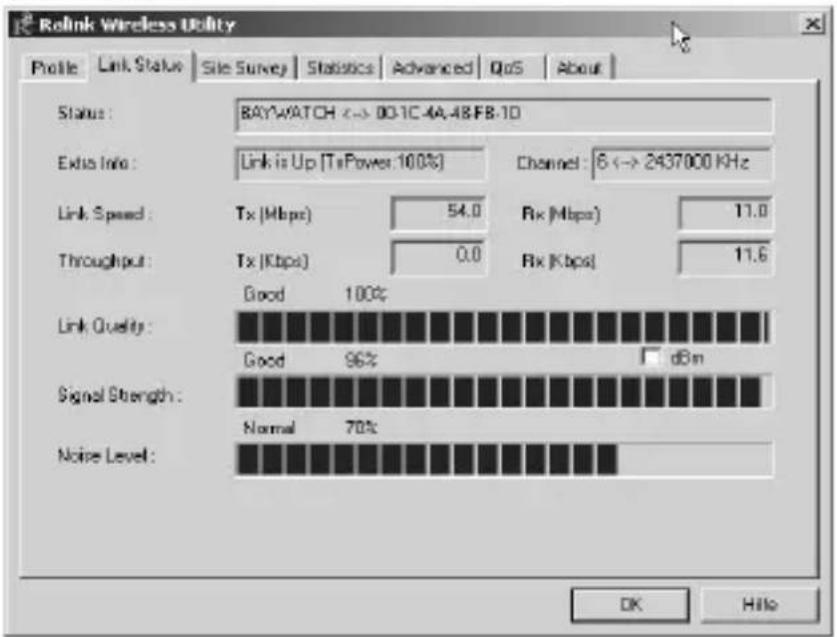

Klicken Sie auf den Registerreiter Link Status.

Es erscheint folgendes Fenster mit Informationen zum WLAN-Netzwerk.

10 Verwendung mit TechniSat-Geräten

Zur Verwendung des USB-WLAN Adapters mit TechniSat-Geräten, laden Sie bitte die Mediaport-Software von der TechniSat-Homepage (www.technisat.de) herunter und installieren Sie diese auf Ihrem PC.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 08/08

TechniSat und WLAN-USB Adapter sind eingetragene Warenzeichen der

TechniSat Digital GmbH

Postfach 560

54541 Daun

www.technisat.de

Technische Hotline

0180/5005-910*

*0,14 EUR/Min. über das Festnetz der Deutschen Telekom AG, Mobilfunkpreise sowie die Preise anderer Anbieter können abweichen

Achtung!

Bitte verwenden Sie für eine eventuell erforderliche Einsendung Ihres Gerätes ausschließlich folgende Anschrift:

TechniSat Teledigital AG

Service-Center

Nordstr. 4

39418 Staßfurt
