Produkttyp	Speicherheizgerät mit elektronischem Aufladeregler
Marke	Dimplex
Modell	FS 36
Abmessungen (B x H x T)	1470 mm x 500 mm x 160 mm
Gewicht	172 kg
Spannung	3/N/PE ~ 50 Hz 400 V
Nennaufnahme (max.)	3,6 kW (mit Heizkörpersatz HS 6360)
Heizsystem	Nachtspeicherheizung (Aufladung während der Niedertarifzeit)
Ventilatoranzahl	2
Aufladeregelung	Elektronisch, witterungsgeführt (automatisch) oder manuell
Speicherkern	6 Kolli à 36 Speichersteine (insgesamt 216 Steine)
Heizkörpersätze (optional)	HS 6225, HS 6270, HS 6315, HS 6360
Garantie	12 Monate (gesetzliche Gewährleistung 6 Monate inkl. Kundendienstkosten)
Wartung	Geringe Wartung; vor der zweiten Heizperiode Reinigung der Ansaug- und Ausblasräume durch Fachmann empfohlen
Sicherheitsmerkmale	Sicherheitstemperaturbegrenzer (STR), Kippsicherung, Überhitzungsschutz, geschützte Anschlussklemmen
Mindestabstände	Seitlich zu anderen Raumteilen: 100 mm; zu Gegenständen: 300 mm; Bodenabstand: 100 mm (50 mm bei Sockel)
Montageart	Bodenaufstellung mit Kippsicherung oder Wandmontage mit Konsolen (WKO 161/162/163)
Betriebsart	Nachtstrom (Aufladung nur während der Freigabe durch EVU); optional Tagnachladung
Materialien	Recyclebar (Stahl, Speichersteine, Microthermisolation)
Erste Aufheizung	Leichte Gerüche möglich; keine spezielle Maßnahme durch Fachkraft erforderlich
Zubehör (im Lieferumfang)	Kippsicherungswinkel, Einstellrad für manuelle Aufladung, Abdeckkappen

Häufig gestellte Fragen - FS 36 DIMPLEX

Wie funktioniert das Speicherheizgerät FS 36?

Das Gerät speichert nachts kostengünstige elektrische Energie in einem Speicherkern aus Speichersteinen und gibt die Wärme tagsüber über Ventilatoren und natürliche Konvektion ab. Die Aufladung erfolgt automatisch über eine witterungsgeführte Steuerung.

Wie stelle ich die Aufladung manuell ein?

Nach Abnahme der Seitenwand das mitgelieferte Einstellrad auf die Achse des Aufladereglers stecken. Durch Drehen des Rades wird die gespeicherte Wärmemenge verändert: hohe Einstellung (Stellung III) an kalten Tagen, niedrigere bei mildem Wetter. Linksanschlag = keine Aufladung.

Was tun, wenn der Raum nicht warm genug wird?

Zuerst Sicherungen in der Schaltverteilung prüfen. Dann den Raumtemperaturregler und die Aufladeeinstellung kontrollieren. Sind Fenster oder Türen dauerhaft geöffnet? Falls der Ventilator nicht läuft, Sicherung erneut prüfen. Bei Automatikbetrieb die Aufladesteuerung überprüfen.

Kann ich das Gerät selbst reinigen?

Die regelmäßige Reinigung sollte von einem Fachmann durchgeführt werden, insbesondere vor der zweiten Heizperiode. Dabei werden Ansaug- und Ausblasräume gesäubert. Die Außenflächen können mit einem trockenen Tuch abgewischt werden.

Welche Sicherheitsabstände sind einzuhalten?

Seitlich zu anderen Raumteilen: mindestens 100 mm. Zu brennbaren Gegenständen wie Möbeln oder Vorhängen: 300 mm. Bodenabstand: 100 mm (oder 50 mm bei Verwendung von Konsolen). Das Gerät darf nicht abgedeckt werden.

Wie wird das Gerät montiert?

Die Montage darf nur von einem Fachmann durchgeführt werden. Das Gerät kann auf dem Boden mit Kippsicherung oder an der Wand mit Konsolen (WKO 161/162/163) befestigt werden. Die Montageanleitung im Handbuch ist genau zu befolgen.

Was ist bei der ersten Inbetriebnahme zu beachten?

Bei der ersten Aufheizung können leichte Gerüche auftreten – für ausreichende Lüftung sorgen. Die erste Aufladung muss vom Monteur überwacht werden. Die aufgenommene elektrische Arbeit darf 125% der Nennaufladung nicht überschreiten.

Wie lange gilt die Garantie?

Die Garantie beträgt 12 Monate ab Lieferdatum. Innerhalb der ersten 6 Monate (gesetzliche Gewährleistung) werden auch die Kosten für den Kundendienst-Einsatz übernommen. Mängel müssen frühzeitig gemeldet werden.

Kann eine Zusatzheizung aktiviert werden?

Ja, mit dem Relais-Einbausatz RZ kann ein Drittel der Anschlussleistung als Direktheizung genutzt werden. Diese wird nur wirksam, wenn das Gerät keine Ladung erhält und der Kern zu mindestens 75% entladen ist.

Ist das Gerät energieeffizient?

Das Gerät nutzt günstigen Nachtstrom und speichert Wärme für den Tag. Die witterungsgeführte Steuerung optimiert die Aufladung je nach Außentemperatur. Dadurch wird Energie bedarfsgerecht gespeichert und Heizkosten gespart.

BEDIENUNGSANLEITUNG FS 36 DIMPLEX

Montage- und Gebrauchsanweisung

(mit elektronischem Aufladeregler)

Inhalts- verzeichnis

Gebrauchshinweise für den Benutzer	Seite
Garantie	2
Allgemeine Hinweise	2
Funktion	2
Aufladung	2,3
Störung	3,4

Montageanweisung für den Fachmann

Allgemeine Hinweise	8
Aufstellungsvorschriften	8
Gerätemontage	10-18, 22
Elektrischer Anschluß	20
Inbetriebnahme	24
Montagemaße mit Konsolen	24
Technische Geräteinformation	26
Raumtemperaturregler	28

Diese Geräte sind funkentstört nach der Richtlinie Nr. 76/889 mit Ergänzungsrichtlinie 82/499 EWG

CH: INSTR. NR. 160 TL 10

Garantie

Für dieses Gerät übernehmen wir ein Jahr Garantie gemäß den nachfolgenden Bedingungen:

Innerhalb einer Garantiezeit von 12 Monaten – jeweils gerechnet vom Tage der Lieferung an, der durch Rechnung, Lieferschein oder ähnliche Unterlagen nachzuweisen ist – werden wir Mängel des Gerätes, die nachweislich auf Material- oder Fertigungsfehler zurückzuführen sind, unentgeltlich beheben. Während der ersten 6 Monate, also innerhalb der gesetzlichen Gewährleistungsfrist, werden darüberhinaus auch nicht die Kosten für die Entsendung des technischen Kundendienst-Personals (Fahrt- und Wegzeitkosten) berechnet.

Mängel müssen so früh wie möglich der nächstgelegenen Kundendienststelle unter Vorlage des Kaufbeleges angezeigt werden. Die Behebung von uns als garantiepflichtig anerkannter Mängel geschieht dadurch, daß die mangelhaften Teile unentgeltlich nach unserer Wahl instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ausgebaute Teile, die wir zurücknehmen, gehen in unser Eigentum über. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, die den Wert oder Gebrauchstauglichkeit des Gerätes nicht wesentlich beeinträchtigen.

Eine Garantie-Leistung entfällt, wenn vom Endabnehmer oder Dritten die entsprechenden VDE-Vorschriften, die Bestimmungen der örtlichen Elektrizitäts-Versorgungs-Unternehmen und unserer Montage-, Anschluß- und Gebrauchsanweisungen nicht beachtet worden sind.

Durch etwa seitens des Endabnehmers oder Dritter unsachgemäß vorgenommene Änderungen und Instandsetzungsarbeiten wird die Haftung für die daraus entstehenden Folgen aufgehoben.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist für das Gerät in Gang.

Sofern der Mangel nicht beseitigt werden kann oder die Nachbesserung von uns abgelehnt oder unzumutbar verzögert wird, kann der Endabnehmer innerhalb der Garantiefrist verlangen, daß entweder kostenfrei Ersatz geliefert oder der Minderwert vergütet oder das Gerät gegen Erstattung des Kaupfpreises zurückgenommen wird.

Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind—soweit eine Haftung nicht zwingend gesetzlich angeordnet ist—ausgeschlossen.

Gebrauchs- hinweise

Gebrauchshinweise für den Benutzer

Allgemeine Hinweise

Wir bitten diese Anweisung sorgfältig aufzubewahren und bei Besitzwechsel dem Nachbesitzer oder neuen Benutzer zu übergeben. Ihr Gerät ist VDE-geprüft. Nach diesen Bestimmungen muß diese Anleitung jederzeit verfügbar sein und bei Arbeiten am Gerät dem Monteur zur Kenntnisnahme übergeben werden.

Die Montage des Gerätes darf nur von einem Fachmann ausgeführt werden.

Bei Installation, Betrieb und Wartung ist diese Anweisung zu beachten.

Durch Bedecken mit Gegenständen kann Stauwärme auftreten, die zu einer erhönten Temperatur an der Geräteoberfläche und an den Gegenständen führt.

Es ist unbedingt darauf zu achten, daß brennbare oder feuergefährliche Materialien wie z. B. Vorhänge, Papier, Spraydosen etc. nicht an, vor oder auf das Gerät gebracht oder von Warmluft angeblasen werden.

Die grundsätzlich einzuhaltenden Mindestabstände sind auf Seite 8 beschrieben.

Die Abstände dürfen sich keinesfalls durch herabhängende (z. B. Gardinen) oder herabfallende Gegenstände verringern.

Die Oberflächentemperaturen können während des Betriebs 60 K (= 80° C Oberflächentemperatur) überschreiten.

Funktion

Das Speicherheizgerät nimmt in der Nacht, die für den folgenden Tag benötigte Wärmemenge im Speicherkern auf. Dadurch kann kostengünstig elektrische Energie in einer Zeit gespeichert werden, in der die Verteilnetze der Elektrizitäts-Versorgungsunternehmen nicht voll belastet sind.

In einigen Gebieten kann bei tieferen Außentemperaturen zusätzlich zu bestimmten Tageszeiten nachgespeichert werden.

Bei solchen Anlagen mit möglicher Tagnachladung erfolgt die hauptsächliche Aufladung durch die Aufladesteuerung in der Nacht.

Hinweis

Die an aller Geräteoberflächen fühlbaren Temperaturen sind nur gesetzt ein Maß für den Wärmeinhalt. Dies gilt verstärkt bei Geräten unterschiedlicher Leistungsgröße.

Gelegentlich beim Betrieb auftretende Knackgeräusche sind durch die Temperaturänderungen im Speicherkern bedingt.

Erste Aufheizung

Wie bei allen neuen Geräten können bei der ersten Nutzung leichte Gerüche auftreten. Bitte sorgen Sie für ausreichende

Aufladung-Automatikbetrieb

Die Aufladung des Speicherheizgerätes erfolgt während der vom Elektrizitäts-Versorgungsunternehmen freigegebenen Ladedauer und wird über die witterungsgeführte Aufladesteuerung geregelt.

Die zu speichernde Wärmemenge wird dabei je nach Außentemperatur und unter Berücksichtigung der Restwärmemenge im Gerät bestimmt. Der rechts am Gerät in der Bedienmulde befindliche Aufladeregler wird bei dieser Betriebsweise auf volle Aufladung – im Uhrzeigersinn auf Endanschlag – gestellt (Werkseinstellung).

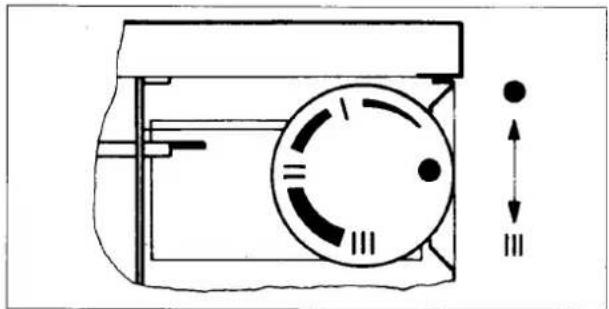

Aufladung-Manuell (Handbetrieb)

Wenn die Aufladung am Gerät manuell geregelt werden soll, muß das im Beipack befindliche Einstellrad nach Abnahme der Seitenwand bis zum Anschlag auf die Achse des Auflade-reglers aufgesteckt werden. Die rechte obere Abdeckkappe an der Seitenwand ist zu entfernen.

Die zu speichernde Wärmemenge wird durch Verdrehen des Einstellrades verändert. Bei Betrieb ohne Aufladesteuerung: Faustregel: An sehr kalten Tagen hohe Einstellung (Stellung III), bei höherer Außentemperatur niedrigere Einstellung wählen.

Änderungen der Einstellung sollen nur in kleinen Schritten erfolgen.

Bei Linksanschlag findet keine Aufladung statt.

Die Abgabe der gespeicherten Wärme des Speicherheizgeräts wird über den Raumtemperaturregler automatisch geregelt.

Wartung

Die Speicherheizgeräte bedürfen nur geringer Wartung. Es empfiehlt sich jedoch, vor der zweiten Heizperiode den Ansaug- und Ausblasraum von einem Fachmann reinigen zu lassen. Danach können die Wartungszyklen individuell festgelegt werden.

Störung – was tun?

Soliten an dem Gerät Störungen auftreten, beachten Sie bitte die Hinweise hier und auf der nächsten Seite. Können Sie keine Ursache für die Störung feststellen, rufen Sie bitte ihren zuständigen Installateur bzw. Kundendienst. Geben Sie dabei bitte die Service-Nr. Ihres Gerätes an und beschreiben Sie die festgestellte Störung möglichst genau. Die Service-Nr. befindet sich auf dem Leistungsschild (siehe Seite 22) rechts hinter dem Ausblasgitter.

Kleine Störungen selbst beheben

Tritt eine Störung auf, so liegt es oft nur an einer Kleinigkeit.

1. Raum wird nicht genügend erwärmt

• Sicherungen für Speicherheizgeräte in der Schaltverteilung überprüfen und evtl. auswechseln, bzw. wieder einschalten. Falls Sicherungen mehrmals auslösen, Installateur benachrichtigen.
• Intensitätssteller der Aufladung am Speicherheizgerät zu niedrig eingestellt. Einstellung korrigieren (entfällt bei Automatikbetrieb).
• Raumtemperaturregler nicht richtig eingestellt. Gegebenenfalls Einstellung korrigieren.
• Ventilator im Speicherheizgerät läuft nicht. Sicherung in der Schaltverteilung überprüfen und evtl. wechseln bzw. wieder einschalten. Falls Sicherung wieder auslöst, Installateur benachrichtigen.
• Fenster und Türen sind dauernd geöffnet bzw. Nachbarräume sind nicht beheizt, obwohl bei der Dimensionierung von beheizten Nachbarräumen ausgegangen wurde. Es liegt keine Störung im Gerät bzw. in der Steuerung vor.
• Bei Automatikbetrieb: Elektronische Aufladesteuerung falsch eingestellt. Korrektur gemäß Gebrauchsanweisung „Aufladesteuerung“ vornehmen.

2. Raum zu warm

• Sicherung der Aufladesteuerung in der Schaltverteilung überprüfen und evtl. wechseln bzw. einschalten. Wenn Sicherung wieder auslöst, Installateur benachrichtigen.
  ● Raumtemperaturregler falsch eingestellt (siehe Punkt 1)
• Aufladesteuerung nicht richtig eingestellt (siehe Punkt 1).

Bevor Sie den Installateur rufen, prüfen Sie bitte aufgrund der zuvor genannten Hinweise, ob Sie die Störung selbst beheben können.

Elektrogeräte dürfen nur durch Fachkräfte, die ausreichende Produktkenntnisse besitzen, repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

Sommaire

Mode d'emploi

Sommaire

Technische gegevens 27

Diese Anweisung bei Installation, Montage und Wartung unbedingt beachten.

Aufstellung und Anschluß des Gerätes nur durch einen Fachmann, der von Ihrem zuständigen Elektrizitätsversorgungs-Unternehmen zugelassen ist, ausführen lassen.

Die Aufstellfläche soll glatt und eben sein. Die Tragfähigkeit des Bodens soll geeignet sein, die Gewichte der Speicherheizgeräte (siehe Tabelle Seite 26) aufzunehmen. Die Geräte können auf jeden herkömmlichen Fußboden gestellt werden, jedoch können im Kufenbereich bei PVC, Parkett- und weichen sowie hellen Teppichböden unter Druck und Wärmeeinwirkung Veränderungen auftreten.

Ist von vornherein zu erwarten, daß die Kufen einsinken, so daß die Konvektion unter dem Speicherheizgerät behindert wird, sollten Unterlegplatten oder Wandkonsolen verwendet werden. Bei Langflorteppichen müssen generell Unterlegplatten bzw. Wandkkonsolen vorgesehen werden (siehe Seite 24 „Montage mit Konsolen“).

Mindestabstände gemäß Seite 8 unbedingt einhalten.

Achtung! Warnhinweise

Speicherheizgeräte dürfen nicht aufgestellt werden:

– in explosionsgefährdeten Räumen,

– in Räumen, in denen korrosive Luft zu erwarten ist, (z. B. chem. Reinigungen, Friseursalons etc.).

- im VDE-Schutzbereich.

Vom Errichter von Speicherheizgeräten in gewerblich oder öffentlich genutzten Räumen von zum Beispiel Hotels,

Ferienwohnungen, Schulen, Verwaltungsgebäuden oder ähnlichen muß auf der Abdeckung der Geräte gut sichtbar der beiliegende Warnhinweis aufgeklebt werden: „Nicht Abdecken; keine Gegenstände abstellen oder anlehnen“.

Anlieferungszustand

Die Speicherheizgeräte beinhalten keine Heizkörper. Dafür stehen spezielle Heizkörpersätze für den Einbau zur Verfügung (siehe Tabelle Seite 26). Das Zubehör Kippsicherung befindet sich zusammen mit dem Einstellrad für den Intensitätssteller Aufladung und den Abdeckkappen für die Befestigungslöcher des Luftaustrittsgitters in einem separaten Beutel im Inneren des Gerätes.

Die Speichersteine werden getrennt verpackt als Kollis geliefert (siehe Seite 16).

Mögliche Transportschäden reklamieren. Kleine Schäden an den Kernsteinen sind für den Betrieb des Gerätes bedeutungslos.

Aufstellungsvorschriften

Der seitliche Abstand zu anderen Raumteilen, wie Fensternischen oder Schrankwänden, muß mindestens 100 mm betragen.

Werden zwei Speicherheizgeräte nebeneinander aufgestellt, so muß der Abstand mindestens 100 mm betragen.

Gegenstände jeglicher Art müssen mindestens 300 mm vom

Aufstellmöglichkeiten

Bodenmontage mit Kippsicherung

distance au sol: 100 mm bodemafstand: 100 mm

distance au sol: 100 mm ou 50 mm bodemeistand 100 mm of 50 mm

Wandmontage

Voraussetzung: Tragfähige Mauerwerkswand

condition: portance suffisante dur mur

Das fertig nachwerte Gehrlich der Beckante einem vollverrechte E. 10, der wettung 2011, derstehen

Gerät aus der Verpackung nehmen.

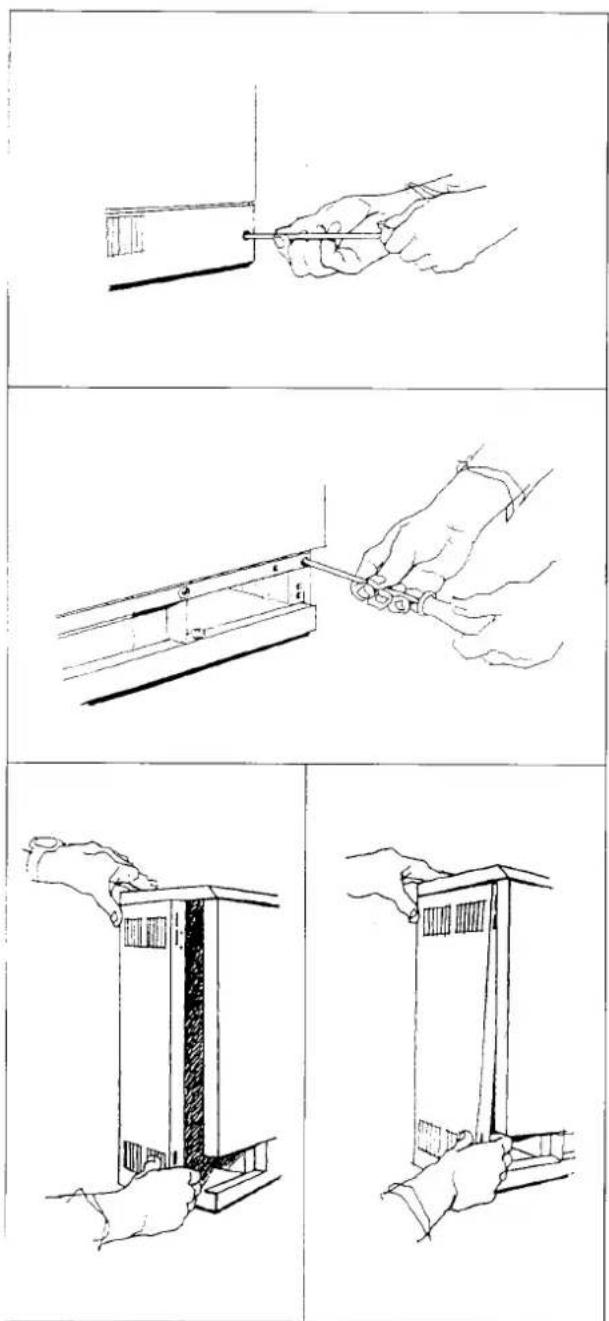

Luftaustrittsgitter durch Lösen der 2 Befestigungsschrauben abnehmen.

Verbindung zwischen der Vorderwand und den beiden Seitenwänden lösen.

Danach die rechte und linke Seitenwand durch leichten Druck nach außen aus den Befestigungsfedern lösen und seitlich abnehmen.

Achtung!

Montagereihenfolge einhalten.

Vor dem Abnehmen der Vorderwand müssen die beiden Seitenwände abmontiert werden, sonst erfolgt eine Beschädigung der Befestigungsfedern.

Befestigungsschrauben der Vorderwand lösen.

Vorderwand nach vorne aufschwenken und aus der oberen Befestigungsumkantung herauslösen, siehe auch Skizze Seite 22.

Vorsicht!

Die Microthermisolation ist in die Vorderwand eingeklebt. Die Vorderwand so an der Wand abstellen, daß die Microthermisolation nicht durch scharfe Kanten beschädigt werden kann.

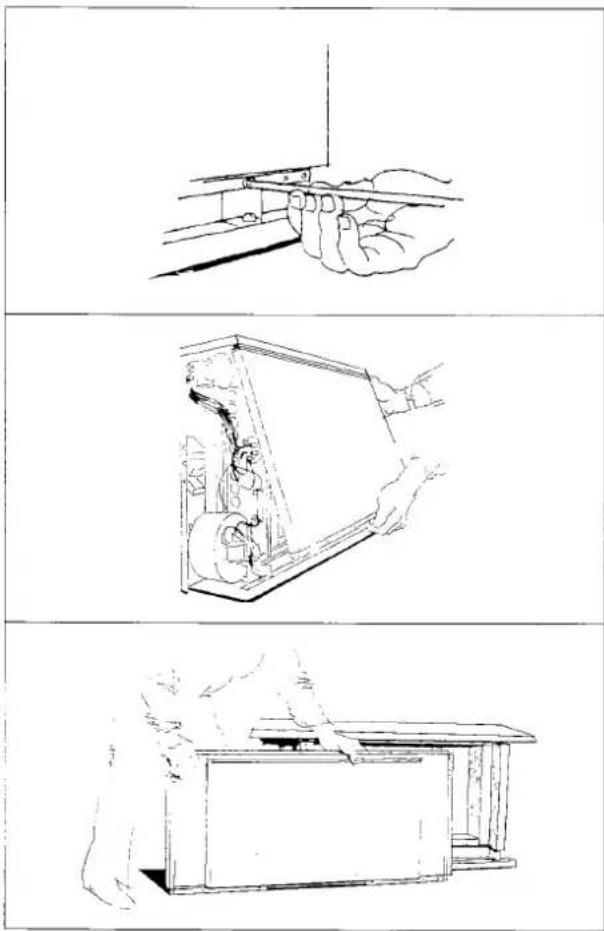

Bodenaufstellung

Wenn nötig Unterlegplatte verwenden.

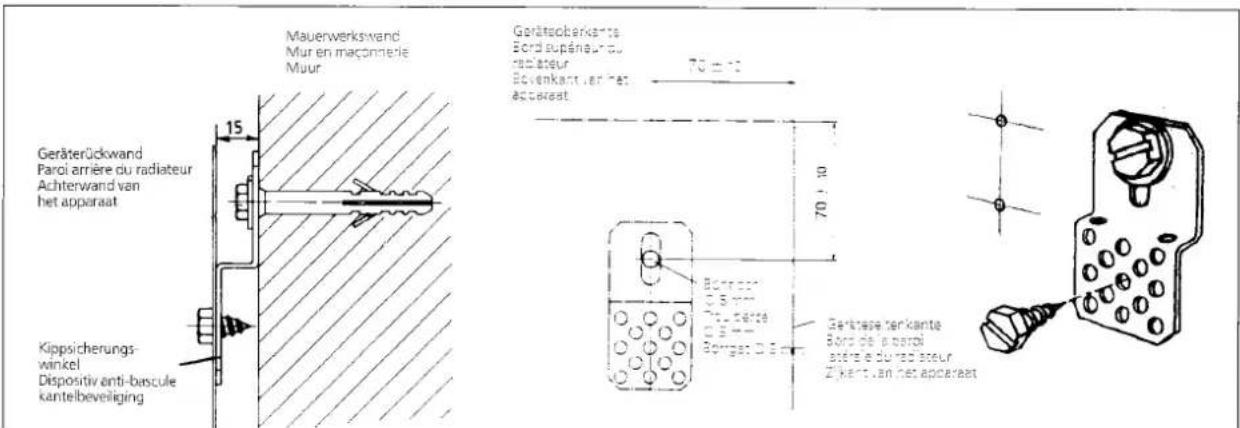

Bei der Bodenaufstellung muß das Gerät mittels des mitgelieferten Kippsicherungswinkels gesichert werden. Die Befestigung erfolgt durch die Geräterückwand oberhalb des Schaltblechs (Langloch).

Der Kippsicherungswinkel wird entsprechend der Skizze zuerst an der Wand befestigt (Schraube und Dübel werden mitgeliefert).

Die Befestigung des Gerätes erfolgt mit der mitgelieferten Schraube durch die Geräterückwand oberhalb des Schaltbleches (Langloch).

Das fertig montierte Gerät muß an der Oberkante einem waagrechten Zug von mindestens 200 N wiederstehen ohne zu kippen oder zu verrücken.

Wiro die Standsicherheit mit dem mitgelieferten Zubehör nicht erreicht, z. B. bei Leichtbauwänden, muß vom Installateur eine geeigrete Wandbefestigung gewählt werden.

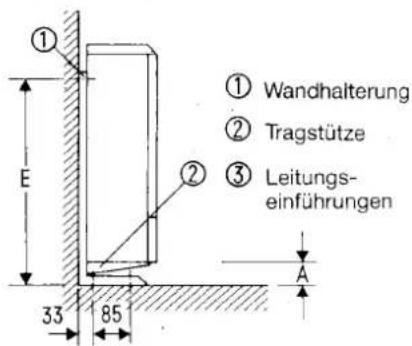

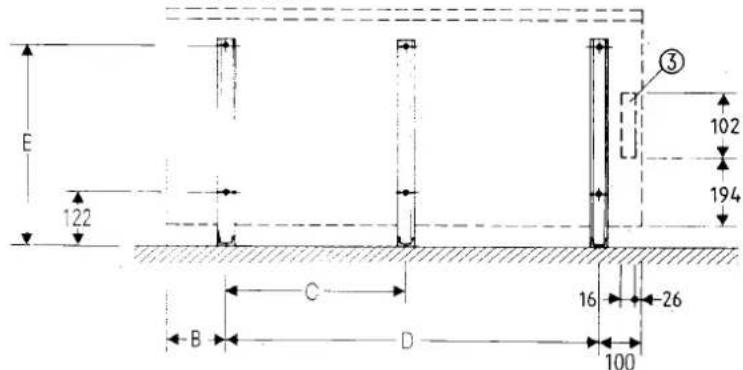

Montage mit Konsolen WKO 161, 162, 163

(siehe Montagemaße Seite 24)

Das Gerät bei Verwendung von Wandkonsolen oben in den Haken einhängen und unten bis zum Anschlag an die Wand schieben.

Werden drei Konsolen für ein Gerät benötigt (FS 24, FS 30, FS 36) so erhält die mittlere keinen Kippsicherungshaken.

Geräterückwand mit den Befestigungsschlitzen

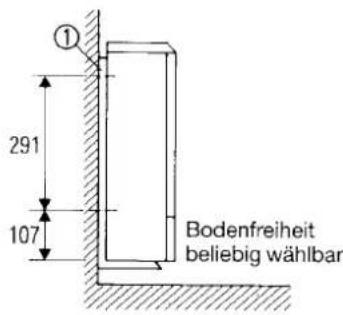

① Wandmontage ohne Tragstütze Bodenabstand frei wählbar
② Wand-Bodenmontage 50 oder 100 mm Bodenabstand
③ Rohbetonmontage 50 oder 100 mm Bodenabstand

④ Langloch für Kippsicherung
⑤ Leitungs- einführung

Danach die Sicherungsschraube gegen unbeabsichtigtes Aushängen des Gerätes aus der Wandkonsole in den Konsolenfuß bzw. in Tragstütze einschrauben.

Transportsicherungen vorsichtig entfernen, damit die obere Microthermisolierung nicht beschädigt wird.

Danach Innenraum säubern.

Bestückungsplan für Speicherkern			FS 12 M420	FS 18 M421
FS 12 2 Kolli 36Speicherstein-Kolli 36FS 18 3 Kolli 36Gewicht 22,5 kgFS 24 4 Kolli 36FS 30 5 Kolli 36FS 36 6 Kolli 36
			FS 24M422[BAK7]
FS 30M423			FS 36M424

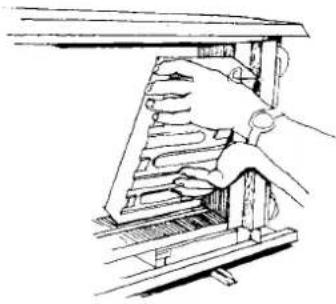

Montage Speichersteine

Einsetzen der Trägersteine

Trägersteine einsetzen, mit dem rechten Stein beginnen.

Aussparungen für die Längenausdehnung der Heizkörper müssen rechts an der Isolation sein.

Als letzten Stein einen Mittelstein einsetzen.

Montage der Heizkörper und der Kammbleche

Die Heizkörper sind mit den Leistungsdaten gestempelt.

Die Stempelung befindet sich in ca. 100 mm Abstand von einem Heizkörperende. Durch Überstreichen mit Kreide kann die Stempelung besser sichtbar gemacht werden.

Zur Vereinfachung der Heizkörpermontage ist die rechte Seitenwandisolation zweiteilig ausgeführt.

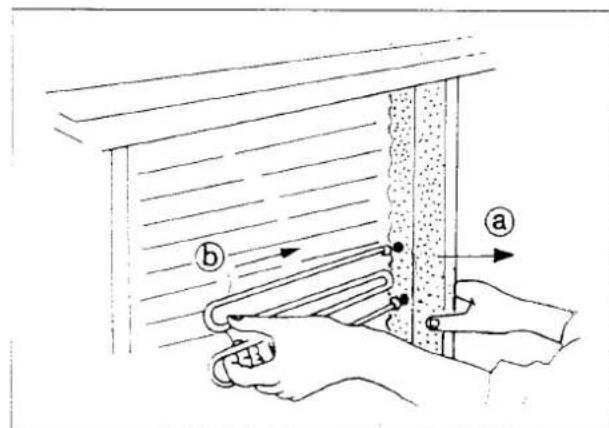

Lose Isolierform der rechten Seitenwand nach vorn ziehen (a) und Heizkörper durch die Öffnungen der Seitenwandisolation einführen (b).

Anschließend Isolierform wieder zurückschieben.

Achtung: Darauf achten, daß die Isolierform an der Seidenwandisolation dicht anliegt!

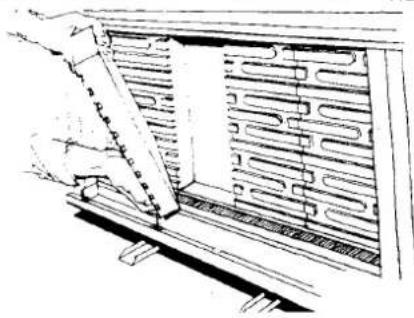

Nachdem die unteren beiden Heizkörper eingesetzt sind, Kammtrennbleche zwischen die Steine einsetzen.

Dazu mittels eines Schraubendrehers die beiden Steine auseinander schieben.

Die Kammbleche sind für die Luftführung unerläßlich, sie müssen unbedingt eingebaut werden.

Montageerleichterung

Kammbleche vorsichtig mit Gummihammer einklopfen.

Bei Geräten mit 2 Ventilatoren wird an der rechten und linken Seite des Gerätes je ein Kammblech eingesetzt.

Bei den Geräten mit einem Ventilator wird nur ein Kammblech, und zwar das an der rechten Seite eingesetzt.

Achtung!

Lage der Kammbleche siehe Bestückungsplan für Speicherkern Seite 16.

Nach dem Einbau der Kammbleche den dritten Heizkörper einsetzen.

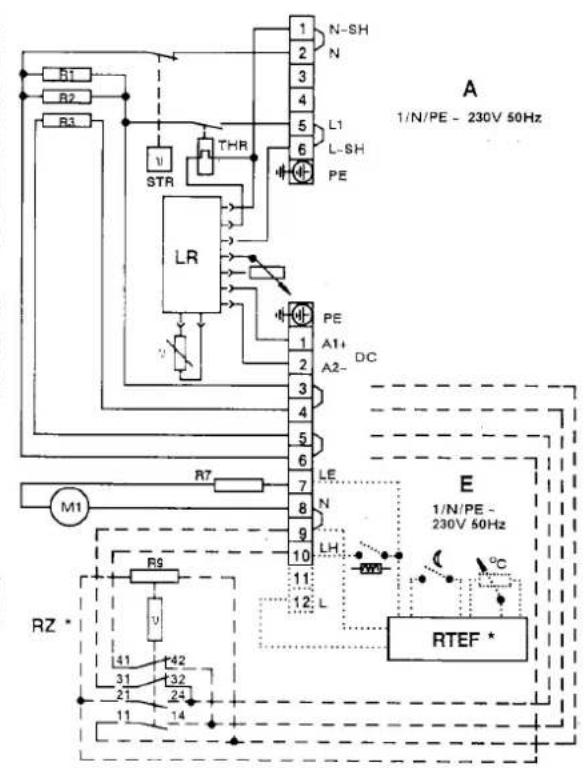

Elektrischer Anschluß

FS 12...FS 36

(mit elektrischem Aufladeregler)

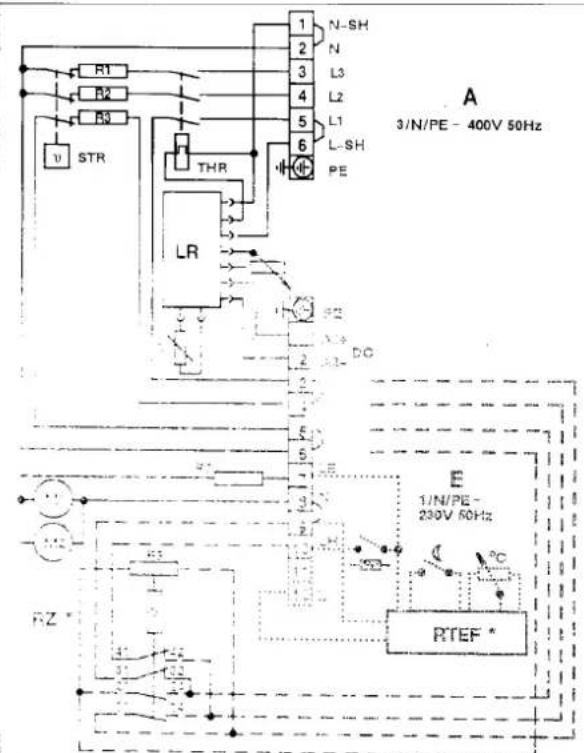

Elektrischen Anschluß gemäß Anschlußbild in der rechten Seitenwand vornehmen.

Anschluß der Heizkörper siehe auch Seite 22.

Gemäß geltenden Vorschriften muß bei festem Anschluß dem Gerät eine Trennvorrichtung mit mindestens 3 mm Kontaktabstand vorgeschaltet sein. Diese Forderung wird zum Beispiel durch Schraubsicherungen oder ähnlichem erfüllt.

Achtung!

Bei Betrieb ohne Aufladesteuerung Klemmen A1 + und A2 - überbrücken.

Bei Direktansteuerung (ohne Heizungsschutz) Brücken 1-2 und

5-6 an der oberen Klemmleiste A (Aufladeteil) entfernen und SH-Freigabeleitung an Klemme 1 (SH-N) und Klemme 6 (SH-L) anschließen.

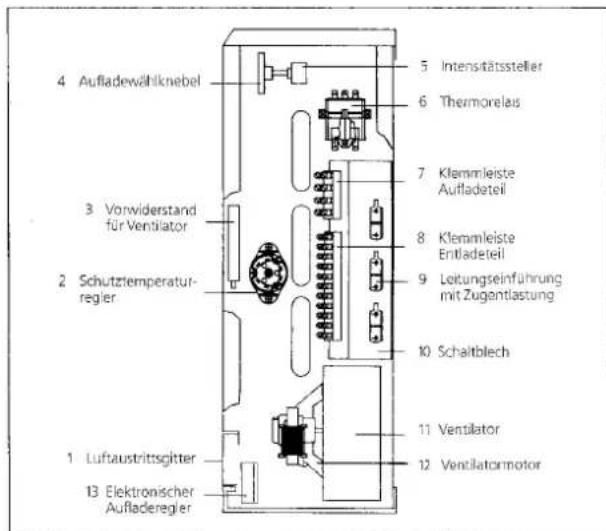

Anschlußraum mit elektrischen Bauteilen

A – Aufladen

E – Entladen

L – Außenleiter

N - Mittelleiter

PE – Schutzleiter

A1/A2 – Aufladesteuerung

LE – Entladeleitung Ventilator

R1, R2, R3 – Rohrheizkörper

STR – Sicherheitstemperaturregler

TR – Thermomechanischer Aufladeregier

R8 – Steuerwiderstand

R7 – Vorwiderstand

M1, M2 - Ventilator

RTEF – Einbau-Raumtemperaturregier

27 511

* nach Röste, nicht serienmäßig eingebaut
* er action
* in on-tie varkd'chaar, tier seirematic ingebouwd

Einbau der Frontsteine

Beim Einsetzen der Frontsteine darauf achten, daß die Noppen zur Halterung der Heizkörper innen liegen.

Achtung! Warnhinweis

Durch Bedecken mit Gegenständenkann Stauwärme auftreten, die zu einer erhöhten Temperatur an der Geräteoberfläche und an den Gegenständen führt.

Vom Errichter von Elektro-Speicherheizgeräten in gewerblich oder öffentlich genutzten Räumen von zum Beispiel Hotels, Ferienwohnungen, Schulen, Verwaltungsgebäuden oder ähnlichen muß auf der Abdeckung der Geräte gut sichtbar der beiliegende Warnhinweis aufgeklebt werden.

Nicht abdecken; keine Gegenstände abstellen oder ablehnen!

Achtung! Wichtiger Hinweis

Zusatzleistungsschild des Heizkörpersatzes (Beipack) mit der zugehörigen Nennaufnahme und Ladedauer auf das starkkumrandete Feld des Leistungsschildes aufkleben. Vorher ist die Aufschrift des Aufklebers mit der gemessenen Leistungs- aufnahme zu vergleichen.

Leistungsschild

ThermoTechnik Dimplex GmbH			Art.Nr. 320 040		Service-Nr.: 46/0223-00.00
	Verk. Bez.	FS 24			Ventilators: 1/NP/E -230V 50Hz 28W
	Nennau/Inshne		1200 - 2400 W		Zusstehelzung: 1/NP/E -230V
	Nennafedauer		1d -8 h		Nennaufnahme:
	Nennapennung		3/NP/E -400V 50Hz		Gewicht: 118 Kg	CH: 2ndNr.151
	Made in Germany		KKW		FD	Typ M 472
Vor dem Zugang zu den Anschlußklemmen müssen als Stromkzeles unterbrochen werden.

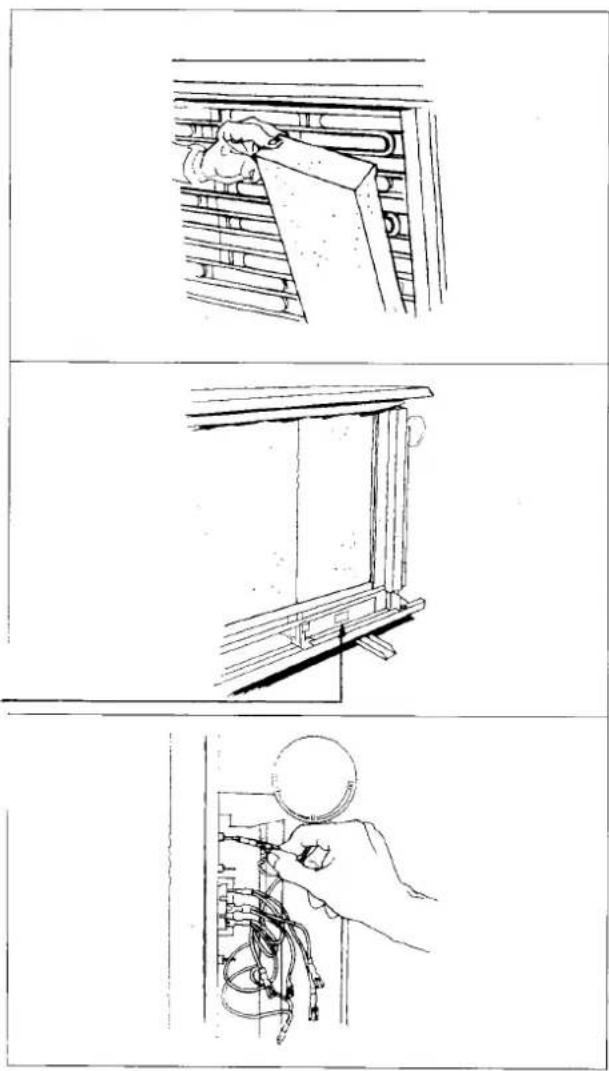

Heizkörperanschluß

Heizkörper anschließen. Dazu die gekennzeichneten AMP-Stecker auf die Anschlußfahren der Heizkörper stecken.

(Die Heizkörper sind an dem Zwischenblech mit eingeschlagenen Zahlen passend zu den AMP-Anschlußleitungen gekennzeichnet.)

Elektrischer Anschluß siehe Seite 20.

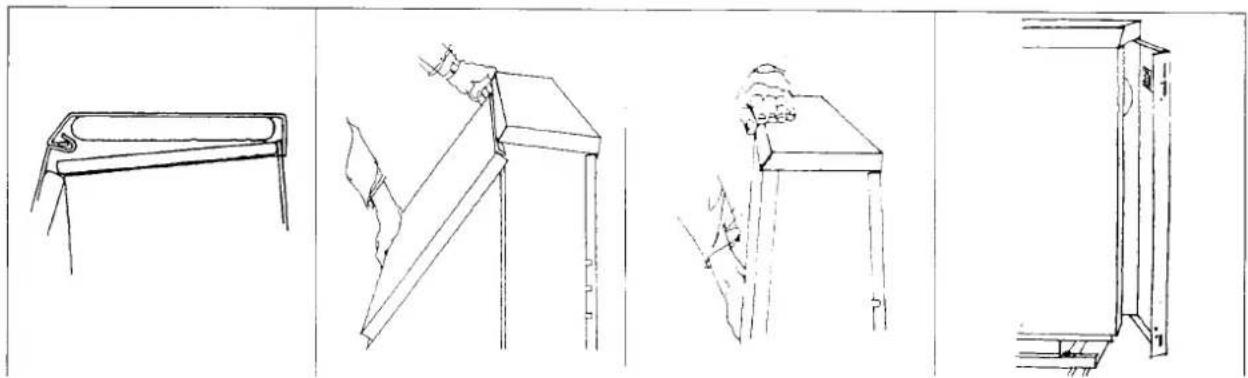

Fertigmontage des Gerätes

Vorderwand einhängen. Dazu den oberen Umbug der Vorderwand unter das Deckelblech schieben und nach unten zur Vorderwand einklappen. Danach mittels der Befestigungsschrauben festziehen.

Fechte und linke Seitenwand an der Rückseite einhängen und in die vordere Haltefeder einschnappen, danach Vorderwand mit Seitenglech verschrauben.

Laustrittsgitter anschrauben. Die 2 Schraublöcher mit dem Beipack bei ndlichen Kunststoffstopfen abdecken.

Sind alle Montage- und Anschlußarbeiten beendet, ist das Gerät auf seine Funktion zu prüfen.

Bei Installation im Geltungsbereich der VDE-Vorschriften sind folgende Mindestprüfungen durchzuführen:

Isolationsprüfung mit einer Spannung von mindestens 500 V, (z. B. mit einem Kurbelinduktor). Der Isolationswiderstand muß mindestens 0,5 MΩ betragen.

Vom Errichter ist die Leistungsaufnahme zu messen (z. B. mit kWh-Zähler und h-Zähler). Ersatzweise kann eine Kaltwiderstandsmessung erfolgen.

Die Erstaufheizung der Geräte durch die Fachkraft ist nicht erforderlich. Die Geräte können nach abgeschlossener Funktionsprüfung dem Benutzer sofort für den Heizbetrieb übergeben werden.

Inbetriebnahme nach Wiederzusammenbau

Die erste Aufladung, ausgehend vom kalten Gerätezustand (Raumtemperatur) bis zum Abschalten des Lade-reglers muß vom Monteur überwacht werden.

Die dabei aufgenommene elektrische Arbeit ist festzustellen und darf nicht mehr als 125% der auf dem Leistungsschild angegebenen Nennaufladung betragen.

Montagemaße mit Konsolen WKO 161, WKO 162, WKO 163

Aufstellung ohne Tragstütze

Aufstellung freistehend ohne Tragstütze

Verk.-Bez.	A mm	B mm	C mm	D mm	E mm
FS 12	1550100	42	—	489	413463413
FS 18	1550100	42	—	673	413463413
FS 24	1550100	144	381	857	413463413
FS 30	1550100	144	473	1041	413463413
FS 36	1550100	144	555	1225	413463413

Aufstellung mit Tragstütze

Montageschabione für Wandhalterung siehe Deckeleinlagen der Geräteverpackung Vorderansicht

Abschalttemperaturen am elektronischen Aufladeregler

Der Hochtemperatur-Aufladeregler ist serienmäßig mit der maximalen Abschalttemperatur 560°C gesteckt. Soll eine Reduzierung der Aufladung vorgenommen werden, muß der elektronische Aufladeregler auf die jeweilige verminderte Abschalttemperatur gesteckt werden (entsprechend der Dimensionierungsanweisung laut Wärmebedarfsberechnung).

Erneute Montage (z. B. nach Versetzen der Geräte)

Geräte, die bereits in Betrieb waren und zerlegt und an anderer Stelle neu aufgebaut werden, müssen nach ihrer Aufstellung entsprechend den Anweisungen unter „Inbetriebnahme“ in Betrieb genommen werden. Bei der Montage ist darauf zu achten, daß die Wärmedämmung unbeschädigt ist. Beschädigte Teile der Wärmedämmung müssen ausgetauscht werden.

Reparaturhinweis

Sollten an Ihrem Gerät trotz der verwendeten Qualitätsbautteile und der bei der Produktion aufgewendeten Sorgfalt Mängel auftreten, benachrichtigen Sie bitte Ihre nächste Kundendienststelle.

Die Geräte sind mit einer hochwertigen Wärmedämmung ausgerüstet, deren kernseitige Glasseidenumhüllung nach der ersten Vollaufladung mechanisch zersetzt wird. Nehmen Sie die Vorderwand mit eingeklebter Wärmedämmung nur bei einem Austausch von Heizkörpern ab. Alle anderen Bauteile sind auch nach Abnahme der Seitenwand und des Luft-austrittsgitters und ggfs. des Deckels zugänglich.

Alle in diesem Gerät eingesetzten Materialien sind recyclebar.

Technische Geräteinformation

Verk. Bez.	Nennaufn. kW	Heizkörpersätze	Spannung	Abmessungen (mm)			Speichersteine			Gew. kg	VDE Type
				Breite	Höhe	Tiefte	Anzahl	Ko-1-Nr.	Gew. kg
FS 12	0,75	HS 2075	1/N/PE~50 Hz 230 V	632	500	160	2	36	23	64	M 420M 520
	0,90	HS 2090
	1,05	HS 2105
	1,20	HS 2120
FS 18	1,12	HS 3112	1/N/PE~50 Hz 230 V	616	500	160	3	36	23	92	M 421M 521
	1,35	HS 3135
	1,58	HS 3158
	1,80	HS 3180
FS 24	1,50	HS 4150	3/N/PE~50 Hz 400 V	1102	500	160	4	36	23	120	M 422M 522
	1,80	HS 4180
	2,10	HS 4210
	2,40	HS 4240
FS 30	1,87	HS 5187	3/N/PE~50 Hz 400 V	1286	500	160	5	36	23	147	M 423M 523
	2,25	HS 5225
	2,62	HS 5262
	3,00	HS 5300
FS 36	2,25	HS 6225	3/N/PE~50 Hz 400 V	1470	500	160	6	36	23	172	M 424M 524
	2,70	HS 6270
	3,15	HS 6315
	3,60	HS 6360

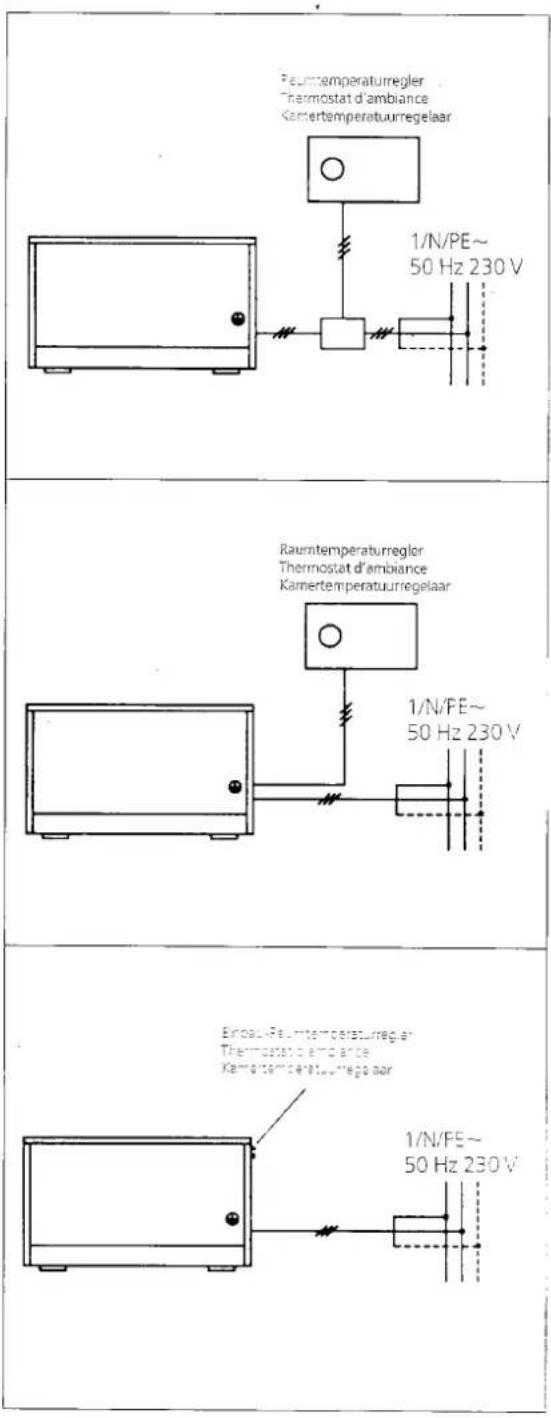

Anschlußbeispiele für Wand- und Einbau-Raumtemperaturregler.

Montagehinweise

Der Montageort der Raumtemperaturregler ist für eine einwandfreie Regelfunktion von größter Wichtigkeit. Freie Durchlüftung des Reglers muß gewährleistet sein.

Vor direkter Sonnenbestrahlung schützen. Vor Zugluft schützen.

Den Raumtemperaturregler nach Möglichkeit an einer freien Innenwand, gegenüber eines Speicherheizgeräts montieren.

Bei Verwendung von Einbau-Raumtemperaturreglern RTEF sind deren Einbauhinweise zu beachten (siehe Elektrischer Anschluß Seite 20).

Zusatzheizung

Mit dem Relais-Einbausatz RZ kann ein Drittel der eingebauten Anschlußleistung des Speicherheizgerätes als Direktheizung aktiviert werden. Dabei wird die Zusatzheizung als Direktheizung nur dann wirksam, wenn das Speicherheizgerät keine Ladung erhält und der Kern mindestens drei Viertel entladen ist (siehe Elektrischer Anschluß Seite 20).

Thermostat d'ambiance
