BEDIENUNGSANLEITUNG VF6017E DIMPLEX

Heizkörper und Ventilatoren bei sämtlichen Typen 220 V \~

Wichtig für den Käufer

Zusammenbau, Aufstellung, elektrischer Anschluß und Inbetriebnahme nur durch einen Fachmann, der von Ihrem zuständigen Elektrizitätswerk zugelassen ist! Diese Montageanweisung ist dem Benutzer des Gerätes zu übergeben und von diesem mit der Betriebs-

anleitung sorgfältig aufzubewahren. Bei Besitzwechsel sind die Unterlagen dem Nachbenutzer zu übergeben. Bei Reparaturen sind die Unterlagen dem Instandsetzer zur Kenntnis zu geben.

Wichtig für den Installateur

Die Anweisung ist vor der Montage genau durchzulesen, da diese für die Garantieverpflichtung verbindlich ist.

1. Aufstellungsort

Beachten Sie für den Aufstellungsort außerdem den Hinweis auf Seite 3 der beiliegenden Betriebsanleitung. Vor der Auslieferung des Elektro-Wärmespeichers ist die Tragfähigkeit des Aufstellortes zu prüfen. Lassen Sie die Tragfähigkeit von einem Bausachverständigen nachprüfen. (Gewichte siehe Technische Daten Seite 1.)

Wichtig ist, daß der Warmluftaustritt ungehemmt erfolgen kann. Der Mindestabstand von Gegenständen vor dem Ausblasgitter muß nach allen Richtungen 30 cm betragen. Bei Vorhängen ist darauf zu achten, daß diese nicht von der Helßluft angeblasen werden. Bei unbrennbaren Teilen – wie z. B. Mauerwerk, Putz usw. – muß der Abstand von den Umgebungswänden des Elektro-Wärmespeichers mindestens 3 cm betragen. Brennbare Teile müssen vom Heizgerät allseitig einen Abstand von 10 cm aufweisen. Auch bei Aneinanderstellen von Geräten muß dieser Abstand von 3 cm zwischen den seitlichen Wänden eingehalten werden.

Brennbare oder auch wärmedämmende Materialien dürfen nicht auf das Gerät gelegt oder angelehnt werden.

Bei Aufstellung des Elektro-Wärmespeichers auf Teppichböden oder ähnlich weichen Bodenbelägen sollte für das Gerät eine Eternitplatte Mindeststärke 15 mm als Unterlage verwendet werden. Dadurch ist sichergestellt, daß der durch die Fußleiste vorgegebene Abstand zum Bodenbelag eingehalten wird.

2. Anlieferzustand

Speichergehäuse und Kernsteine sind zum Transport getrennt verpackt. Die Heizkörper sind im Elektro-Wärmespeicher eingebaut und betriebsfertig angeschlossen. Sie werden durch instructions d'utilisation. En cas de changement de domicile, ces documents doivent être transmis à l'occupant ultérieur. En cas de réparation, les documents doivent être portés à la connaissance du réparateur.

einen Stützkarton gehalten. Dieser ist bei der Kernstein-Montage zu entfernen. Im Heizkörper-Stützkarton befindet sich der für die manuelle Einstellung notwendige Drehknopf. Im Speichergehäuse ist die Wärmedämmung bereits eingesetzt. Kleinere Steinschäden, durch den Transport verursacht, sind für den Betrieb ohne Bedeutung. Die Geräteelektrik ist betriebsfertig angeschlossen.

3. Aufstellung

Der Elektro-Wärmespeicher sollte erst am Aufstellort aus der Verpackung genommen werden. Sind für die Montage des Gerätes bauliche Teile nicht hinderlich, wird der Elektro-Wärmespeicher an den Aufstellort gerückt.

Achtung

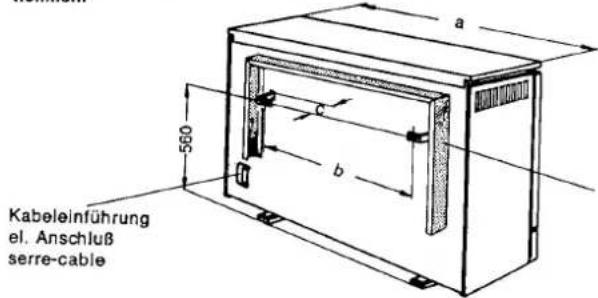

Um ein Umkippen der Wärmespeicher VF 2017 E bis 8017 E zu verhindern, müssen diese Geräte sicher an der Wand befestigt werden. Befestigungsschrauben und Dübel müssen dem Wandaufbau angepaßt sein. Die normalen Befestigungstelle gehören zum Lieferumfang des Gerätes. Zur Montage der Wandbefestigung müssen die Seltenwände rechts und links abgenommen werden. Anschließend werden die Befestigungslöcher an der Wand angerissen. Bei größeren Wandabstand wird das zweite Langloch am Haltewinkel zur Befestigung am Gerät verwendet. Dübel-Befestigungsmaße und Anbauvarianten sind in der Tabelle bzw. Montageskizze zu entnehmen.

Kabeleinführung el. Anschluß serre-cable

Wandabschlußgitter als Zubehör erhältlich

Für das Einsetzen der Kernsteine und zum elektrischen Anschluß werden die Vorderwände abgenommen (Bild 1). Die Geräte-Vorderwand besteht aus 2 Wänden, der Wechselfront (1) und der inneren Vorderwand (2). Die Wechselfront (1) ist oben aufgehängt und unten mit 2 Kreuzschlitzschrauben, zusammen mit dem Ausblasgitter, angeschraubt. Nach Lösen dieser Schrauben Wechselfront (1) leicht hochschieben und abnehmen.

Die innere Vorderwand (2) ist oben und seitlich mit dem Speichergehäuse (5) verschraubt. Oben 3 Kreuzschlitzschrauben und seitlich links und rechts je 3 Schrauben. Nach Lösen der Schrauben kann die Innenwand (2) abgenommen werden.

Hinter der inneren Vorderwand (2) befinden sich zwei Dämmplatten, die sich durch ihre äußeren Abmessungen unterscheiden.

Die Dämmplatte (3) mit der größeren Außenabmessung und der kleineren Materialstärke liegt an der Innenwand (2) an. Die Dämmplatten (3 u. 4) sind sorgfältig herauszunehmen und bis zum Wiedereinsetzen vor Beschädigung zu schützen. An der Seitenwand-, Rückwand- und Deckel-Wärmedämmung darf nichts verändert werden. Mit dem Einsetzen der Kernsteine kann jetzt begonnen werden. Je nach Gerätelyp ist der Kernsteineinsatz verschieden groß.

3 Wärmedämmung (20 mm stark)

4 Wärmedämmung (25 mm stark)

5 Elektro-Wärmespeichergehäuse

6 Stützkarton für Heizkörper

7 Ausblasgitter

Plèces de montage

Der Speicherkern besteht aus 2 bis 5 Kernsteineinheiten. Eine Kernsteineinheit ist ca. 200 mm lang. Die Tiefe sowie die Höhe der Kernsteineinheit richtet sich nach dem Typ des Elektrowärmespeichers.

Achtung! Typ VF 6017 E und VF 8017 E

Im Gegensatz zu Bild 1 ist beim Wärmespeicher Typ VF 6017 E und VF 8017 E die Wärmedämmplatte 3 mit der inneren Vorderwand (2) verbunden. Nach dem Lösen der Schrauben werden beide Teile zusammen abgenommen. Die Wärmedämmplatte darf nicht abgebogen oder geknickt werden, sie ist gegen Feuchtigkeit zu schützen. Dieses hochwertige Dämmaterial ist mit größter Sorgfalt zu behandeln.

Aufbau des Speicherkernes

Aus dem nachstehenden Bild 2 ist der Aufbau der verschiedenen Kernsteineinheiten ersichtlich. Aus der Tabelle 1 können Sie alle weiteren Daten entnehmen.

V = Gerätevorderseite

Einsetzen der Kernsteine

Das Einsetzen der Kernsteine erfolgt nach Bild 3 und Bild 4.

Um Schäden an der von Heizkörpern durchdrungenen Dämmatte zu verhindern, sind die Steine zuerst rechts am Kippunkt der Heizkörper nach Bild 3 einzulegen. Danach ist der zum Transport erforderliche Stützkarton (Bild 1 Nr. 6) zu entfernen und der Innenraum sorgfältig von Framdkörpern (Verpackungsreste) zu säubern. Nun sind die einzelnen Steinlagen nach Bild 4 einzusetzen.

Es ist zu beachten, daß bei den linken, äußeren Steinen die Rippenaussparungen an der seitlichen Dämmatte anliegen. Der Rohrheizkörper läßt sich andernfalls nicht in die Steinlage einlegen.

Beachten Sie bitte, daß die zuerst eingebrachte Kernsteineinheit an der Wärmedämmung rechts anliegt.

Pose des briques

Die Anzahl der Steinlagen übereinander ergibt sich aus dem Bild 2.

Nachdem der Speicherkern eingesetzt ist, wird in umgekehrter Folge der Demontage des Gerätes verfahren. Also zuerst die Wärmedämmung (4 u. 3) einsetzen, darauf achten, daß die Stoßstellen absolut dicht sind, dann die innere Vorderwand (2) montieren und festschrauben (siehe Bild 1).

Vor Montage der Wechselfront (1) wird empfohlen, das Ausblasgitter (7) abzuschrauben und den dahinterliegenden Luftführungsschacht von eventuell beim Speicherkernaufbau angefallenen Materialresten zu säubern.

Ebenso sollte das Klappengestänge in seine Bewegungsrichtung nach hinten ein- bis zweimal bewegt werden. Die Klappe muß sich leicht bewegen lassen und nach Loslassen des Gestänges in ihre Ausgangslage zurückkehren.

Sind alle Montagearbeiten beendet, wird das Gerät, nach erfolgtem Anschluß an das Netz, auf richtige Funktion überprüft.

Achtung!

War das Gerät bereits in Betrieb oder wurde es an einer anderen Stelle wieder aufgebaut, so ist die Wärmedämmung auf ihre Wiederverwendung zu prüfen. Gegebenenfalls müssen die Teile erneuert werden.

Bei den Geräten Typ VF 6017 E und VF 8017 E ist besonders darauf zu achten. daß die hochwertige Wärmedämmung bei der Demontage und dem erneuten Zusammenbau nicht beschädigt wird.

4. Anschluß an das Netz

Der Anschluß des Gerätes an das Netz hat nach den einschlägigen VDE-Vorschriften zu erfolgen. Außerdem müssen die Vorschriften des örtlichen Elektrizitätswerkes berücksichtigt werden.

Dieser Elektro-Wärmespeicher (nach VDE 0720 Teil 1 und 9) gehört zur Schutzklasse t. Er darf nur mit Schutzleiteranschluß betrieben werden. Die elektrischen Anschlußleitungen sind durch die Öffnungen der Geräterückseite an die Klemmleiste zu führen. Auf Zugentlastung der Anschlußleitungen ist zu achten. An der Klemmleiste erfolgen die jeweiligen Anschlüsse für Nachtstrom, Tagstrom, Automatik, Raumthermostat usw. Auf der inneren Vorderwand (2) befindet sich das beim Anschluß zu beachtende Schaltschema.

Der Anschluß für den Aufladeteil (Nachtstrom) und für die Ventilatoren (Tagstrom) ist genau bezeichnet.

5. Bedienungselement für die Aufladung

Die Wärmespelcher VF - E und VN - E sind für den Betrieb mit Auflade-Automatic gebaut. Die Auflademenge bestimmt je nach Außen-temperatur und Restwärme im Gerät die Auflade-Automatik.

a) automatische Aufladeregelung

Der zum Aufladeregler gehörende Einsteller INTENSITÄT befindet sich an der rechten Vorderseite. Bei Betrieb mit der Auflade-Automatik IPSOMAT ist dieser auf Anschlag im Uhrzeigersinn zu prüfen (bis Anschlag im Uhrzeigersinn erfolgt, siehe auch b).

b) manuelle Einstellung der Auflademenge am Gerät

Bei Betrieb ohne Auflade-Automatik kann die Lademenge manuell bestimmt werden. Die auf der rechten Vorderseite der Wechselfront vorhandene Abdeckkappe ist zu entfernen. Der im Heizkörperstützkarton befindliche Drehknopf ist auf die Achse des Einstellers INTENSITÄT zu stecken (siehe Bild 5)

Die Steuerung der Wärmeentnahme erfolgt über einen Raumtemperaturregler. Dieser übernimmt je nach Einstellung der Raumtemperatur automatisch die Ein- und Ausschaltung der Ventilatoren.

6. Emission calorifique

7. Geräteüberprüfung

Sind alle Montage- und Anschlußarbeiten beendet, so wird das Gerät auf seine Funktion überprüft.

Vor Inbetriebnahme transportfähiger Geräte sind mindestens nachfolgende Prüfungen durchzuführen:

Isolationsprüfung mit einer Spannung von mindestens 500 V, z. B. mit einem Kurbelinduktor. Der Isolationswiderstand muß mindestens 0,5 M ^2 betragen.

Vom Errichter ist die Nennaufnahme zu messen (z. B. mit kWh-Zähler und h-Zähler). Ersatzweise kann eine Kaltwiderstandsmessung erfolgen.

Die Funktion der Ventilatoren wird durch entsprechende Einstellungen des Raumtemperaturreglers überprüft.

War das Gerät bereits in Betrieb oder auf Grund irgendeiner Reparatur zerlegt oder ist es an anderer Stelle neu aufgebaut worden, muß nach der Aufstellung entsprechend dieser Montageanweisung das Gerät in Betrieb genommen werden. Die erste Aufladung muß überwacht werden. Dabei ist das Ansprechen des vorhandenen Thermorelais zu kontrollieren Ferner ist eine erneute Isolationsprüfung sowie eine Messung der Nennaufnahme oder eine Kaltwiderstandsmessung erforderlich.

Sind die Kontrollen beendet und ist der Elektro-Wärmespeicher für in Ordnung befunden, wird die Wechselfront angeschraubt.

8. Inbetriebnahme und Wartung

Vor der endgültigen Inbetriebnahme ist der Elektro-Wärmespeicher ein- bis zweimal voll aufzuladen (8 Stunden). Auf Rechtsanschlag (Uhrzeigersinn) des Einstellers INTENSITÄT ist zu achten. Bei automatischer Aufladeregelung siehe Ipsomat Montageanweisung und Betriebsanleitung. (Seite 21 Abschn. 2.)

Das Thermorelais hat eine Ansprechverzögerung von ca. 4 Minuten.

Nach erfolgter Vollaufladung wird das Gerät ausgeschaltet. Ohne Entladung bleibt das Gerät über Tag stehen und wird in der folgenden Nacht mit der Nennaufnahme nochmals aufgeladen. Diese Art der Aufladung des Gerätes bewirkt, daß die im Gerät enthaltenen, nicht vermeidbaren Rückstände kurzzeitig entweichen können. Der bei neuen Geräten auftretende Geruch wird damit nach 3 bis 4 Vollaufladungen nicht mehr auftreten. In den ersten Tagen nach der Inbetriebnahme können sich unter Umständen an der Wechselfront oberhalb des Luftausblasgitters leichte Niederschläge bilden. Es empfiehlt sich, diese sofort abzuwischen.

Bei der Übergabe des Elektro-Wärmespeichers an den Benutzer sind Montageanweisung und die Betriebsanleitung diesem auszuhändigen.

9. Schaltschema s. Seite 13

10. Es gelten folgende Schaltpläne:

Bei Montage von Elektro-Wärmespeicher in Verbindung mit der Auflade-Automatik Bauknecht-Ipsomat sind die diesem Gerät beigefügten Schaltpläne und Einbauanweisungen zu beachten.

Arbeitsweise und Anschlußbeispiele für Raum-temperaturregler

Typen RT 001/RT 008/RT 021/RT 060/RT 063 Diese Regler haben eine thermische Rückführung und sind für die automatische Wärmeentnahme geeignet.

Der Raumtemperaturregler ist gemäß VDE-Vorschrift an einem Schutzleiter anzuschließen (erden). Bild 7 und 8 zeigen 2 Anschlußbeispiele.

Montagehinweise:

Bitte, den Raumtemperaturregler an einer freien Innenwand in ca. 1,50 m Höhe installieren. Direkte Wärmeeinstrahlungen sowie Zugluft vermeiden! Dort, wo gleichbleibende Temperaturen sind, ist der beste Platz!
