BEDIENUNGSANLEITUNG DA 249-2 MIELE

Gebrauchs- und Montageanweisung

Ihr Beitrag zum Umweltschutz 3

Sicherheitshinweise und Warnungen 4

Gerätebeschreibung 8

Funktionsbeschreibung 10

Bedienung

Gebläse einschalten 11

Leistungsstufe wählen 11

Nachlauf-Funktion aktivieren 11

Gebläse ausschalten....11

Beleuchtung einschalten 12

Beleuchtung dimmen....12

Beleuchtung ausschalten 12

Betriebsstundenzähler....13

Betriebsstundenzähler abfragen 13

Betriebsstundenzähler ändern 14

Reinigung und Pflege

Gehäuse 16

Allgemein....16

Besondere Hinweise für Geräte mit Edelstahlgehäuse 16

Besondere Hinweise für Geräte mit Aluminiumgehäuse ..... 17

Besondere Hinweise für Glasflächen. 17

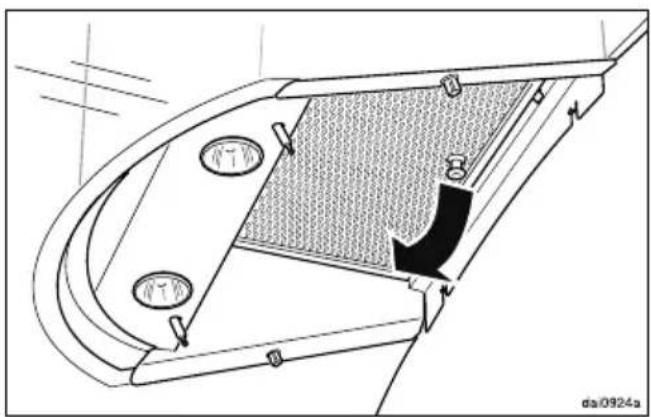

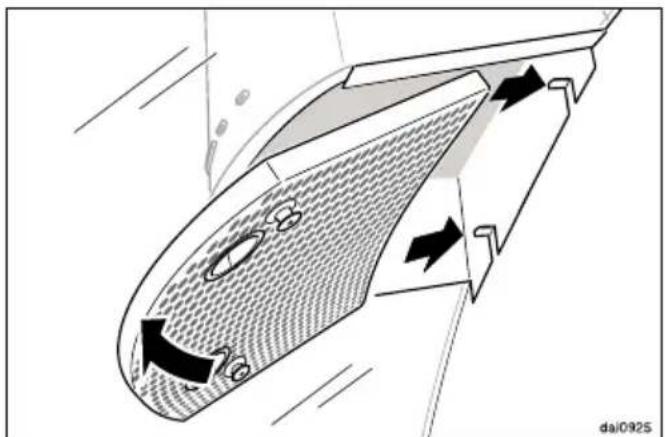

Filterkorb und Fettfilter 18

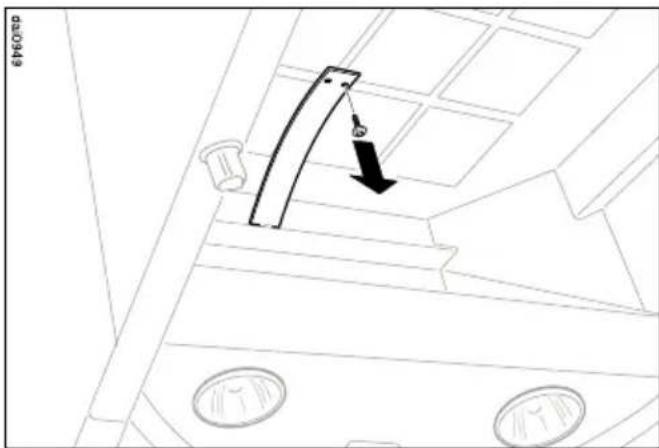

Geruchsfilter einsetzen / austauschen 20

Halogen-Leuchte wechseln....22

Kundendienst 23

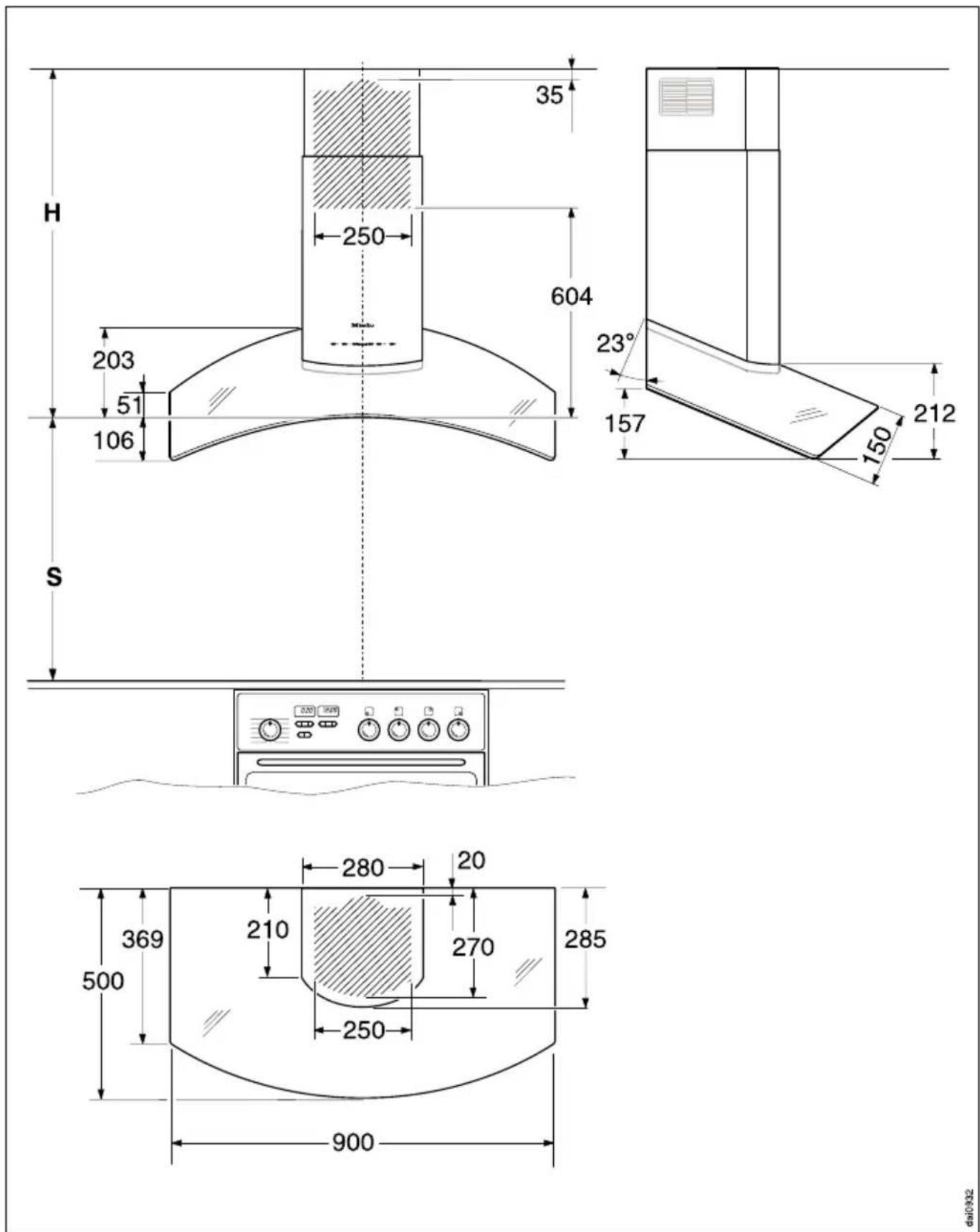

Gerätemaße 24

Maß S. 25

Montage

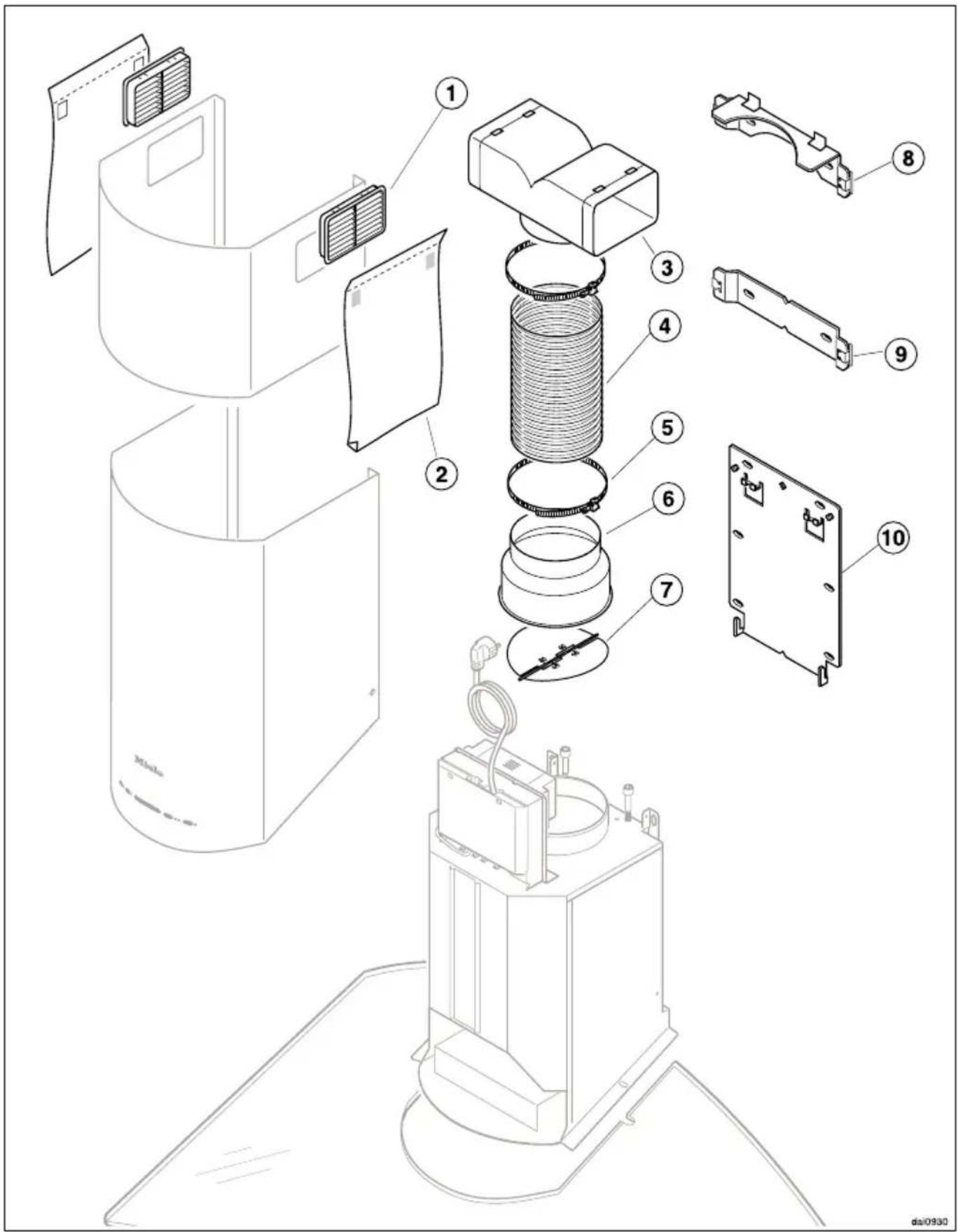

Montagematerial 26

Montageanweisung 28

Demontage 28

Abluftleitung 29

Kondenswassersperre....30

Elektroanschluss 31

Technische Daten 32

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Entsorgung des Altgerätes

Elektrische und elektronische Altgerätes enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgerätes.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Gerätes aufmerksam die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, die Montage, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie diese Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung der Dunstabzugshaube

Das Gerät ist für die Verwendung im Haushalt bestimmt.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Vergleichen Sie vor dem Anschließen der Dunstabzugshaube unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes (siehe "Elektroanschluss").

Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit der

Dunstabzugshaube ist nur dann gewährleistet, wenn sie an ein vorschriftsmäßig installiertes Schutzleiter-system angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüfen lassen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie Installations- und Wartungsarbeiten sowie Reparaturen an Elektrogeräten nur von qualifizierten Fachleuten durchführen.

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Ein beschädigtes Anschlusskabel darf aus Sicherheitsgründen nur von qualifizierten Fachleuten ausgetauscht werden.

Die Dunstabzugshaube ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

• die Netzanschlussleitung vom Elektronetz getrennt ist.
  Ziehen Sie nicht an der Netzanschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
• die Sicherung der Hausinstallation ausgeschaltet ist.
  – die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.

Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Bei Geräten, die für den Betrieb mit einem externem Gebläse vorgesehen sind (Typenreihe ...EXT), ist zusätzlich die Verbindung beider Einheiten über die Verbindungsleitung mit den Steckverbindern herzustellen.

Diese Geräte dürfen nur mit einem externen Gebläse von Miele kombiniert werden.

Gebrauch

Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube; so ist z. B. das Flambieren und das Grillen mit offener Flamme verboten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter. Durch aufgesaugtes Küchenfett besteht Brandgefahr!

Beim Benutzen der Dunstabzugshaube über Gas-Kochstellen muss unbedingt darauf geachtet werden, dass die benutzte Brennstelle durch das Kochgeschirr bedeckt wird. Die Dunstabzugshaube kann durch die Hitzeeinwirkung der Flammen beschädigt werden.

Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstelle benutzt wird. Bei nicht eingeschalteter Dunstabzugshaube kann sich Kondenswasser an- sammeln. Hierdurch können Korrosionsschäden am Gerät entstehen.

Beaufsichtigen Sie Töpfe, Pfannen und Fritiergeräte, wenn Sie mit Ölen und Fetten arbeiten. Auch das Grillen über Elektro-Grillgeräten muss unter ständiger Aufsicht erfolgen. Überhitzte Öle und Fette können sich selbst entzünden und dadurch die Dunstabzugshaube in Brand setzen.

Benutzen Sie die Dunstabzugshaube nie ohne Filterkorb und Fettfilter. Dadurch vermeiden Sie Fett- und Schmutzablagerungen im Gerät. Diese beeinträchtigen die Funktion.

Reinigen bzw. wechseln Sie den Filterkorb und die Filter in regelmäßigen Abständen. Übermäßige Fettablagerungen führen zu Brandgefahr! (siehe "Reinigung und Pflege")

Verwenden Sie zum Reinigen der Dunstabzugshaube auf keinen Falle ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile der Dunstabzugshaube gelangen und einen Kurzschluss verursachen.

Montage

Zwischen Kochstelle und der Dunstabzugshaube muss folgender Sicherheitsabstand mindestens eingehalten werden:

- 45 cm über einer Elektro-Kochstelle, - 65 cm über einer Gas-Kochstelle, - 65 cm über einem Miele Elektro-Grill

Für andere Kochgeräte ist der in der zugehörigen Montage- und Gebrauchsanweisung angegebene Sicherheitsabstand einzuhalten.

Sollten verschiedene Kochgeräte unter der Dunstabzugshaube betrieben werden, für die unterschiedliche Sicherheitsabstände gelten, ist der größte angegebene Sicherheitsabstand zu wählen.

Über Feuerungsstätten mit festen Brennstoffen darf die Dunstabzugshaube nicht montiert werden.

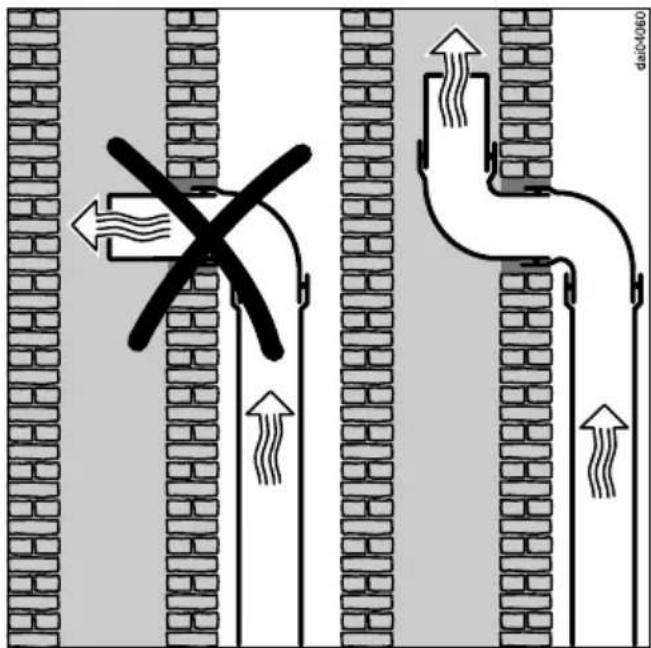

Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient.

Soll die Abluft in einen außer Betrieb befindlichen Rauch- oder Abgaskamin geführt werden, so sind die behördlichen Vorschriften zu beachten.

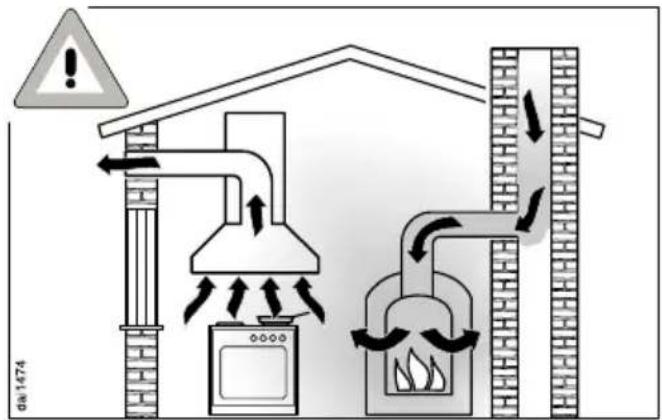

Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte

08.1474

Achtung Vergiftungsgefahr!

Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raumluftabhängigen Feuerstätte im gleichen Raum oder Lüftungsverbund ist größte Vorsicht geboten.

Raumluftabhängige Feuerstätten sind z.B. gas-, öl-, holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer, Warmwasserbereiter, Kochmulden, Backöfen, die ihre Verbrennungsluft aus dem Aufstellungsraum beziehen und deren Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie abgeführt werden.

Im Abluftbetrieb eingesetzt, auch mit externem Gebläse, entzieht die Dunstabzughaube der Küche und den benachbarten Räumen Raumluft.

Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte erhält zu wenig Verbrennungsluft. Die Verbrennung wird beeinträchtigt.

Giftige Verbrennungsgase können aus dem Kamin oder Abzugs- schacht in die Wohnräume gezogen werden. Es besteht Lebensgefahr!

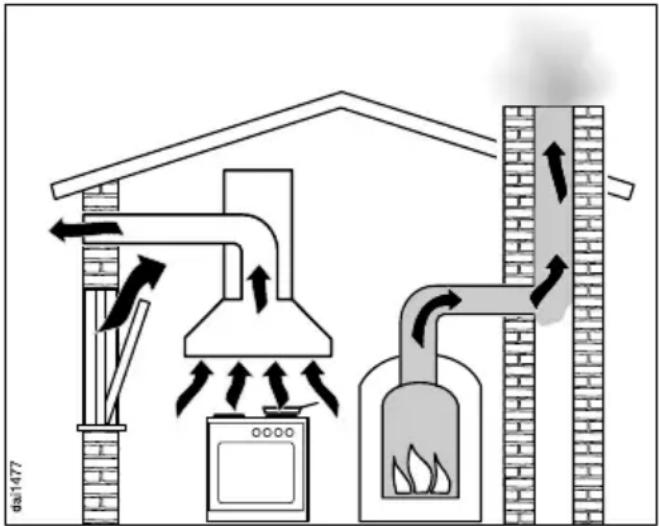

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.

ds1477

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen oder Fenstern, die zur Verbrennung benötigte Luft nachströmen kann. Hierbei ist auf einen ausreichenden Querschnitt der Zuströmöffnung zu achten. Ein Zuluft- / Abluftmauerkasten allein stellt in der Regel keine ausreichende Luftversorgung sicher.

Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie dazu den Rat des zuständigen Schornsteinfegermeisters hinzu.

Kann die nötige Zuluftversorgung nur über ein geöffnetes Fenster sichergetellt werden, ist der Einsatz eines Fensterkontaktschalters erforderlich.

Er ermöglicht, dass die Dunstabzugs-haube nur bei ausreichend geöffnetem Fenster betrieben werden kann.

Ziehen Sie dazu den Rat Ihres Schornsteinfegermeisters hinzu.

Die Dunstabzugshaube ist entsprechend vorbereitet. Einen Umrüstsatz, der den Betrieb mit einem Fensterkontaktschalter ermöglicht, ist beim Miele Kundendienst erhältlich.

Achten Sie bei Zuluft durch ein geöffnetes Fenster darauf, dass im Bedarfsfall die Zuströmung nicht durch herabgelassene Rollläden beeinträchtigt wird.

Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

Entsorgung des Altgerätes

Ziehen Sie bei ausgedienten Geräten den Netzstecker aus der Steck-dose, und machen Sie Netzanschluss-leitung sowie Stecker unbrauchbar. Sie verhindern damit, dass ein Miss-brauch mit der Dunstabzugshaube getrieben wird.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

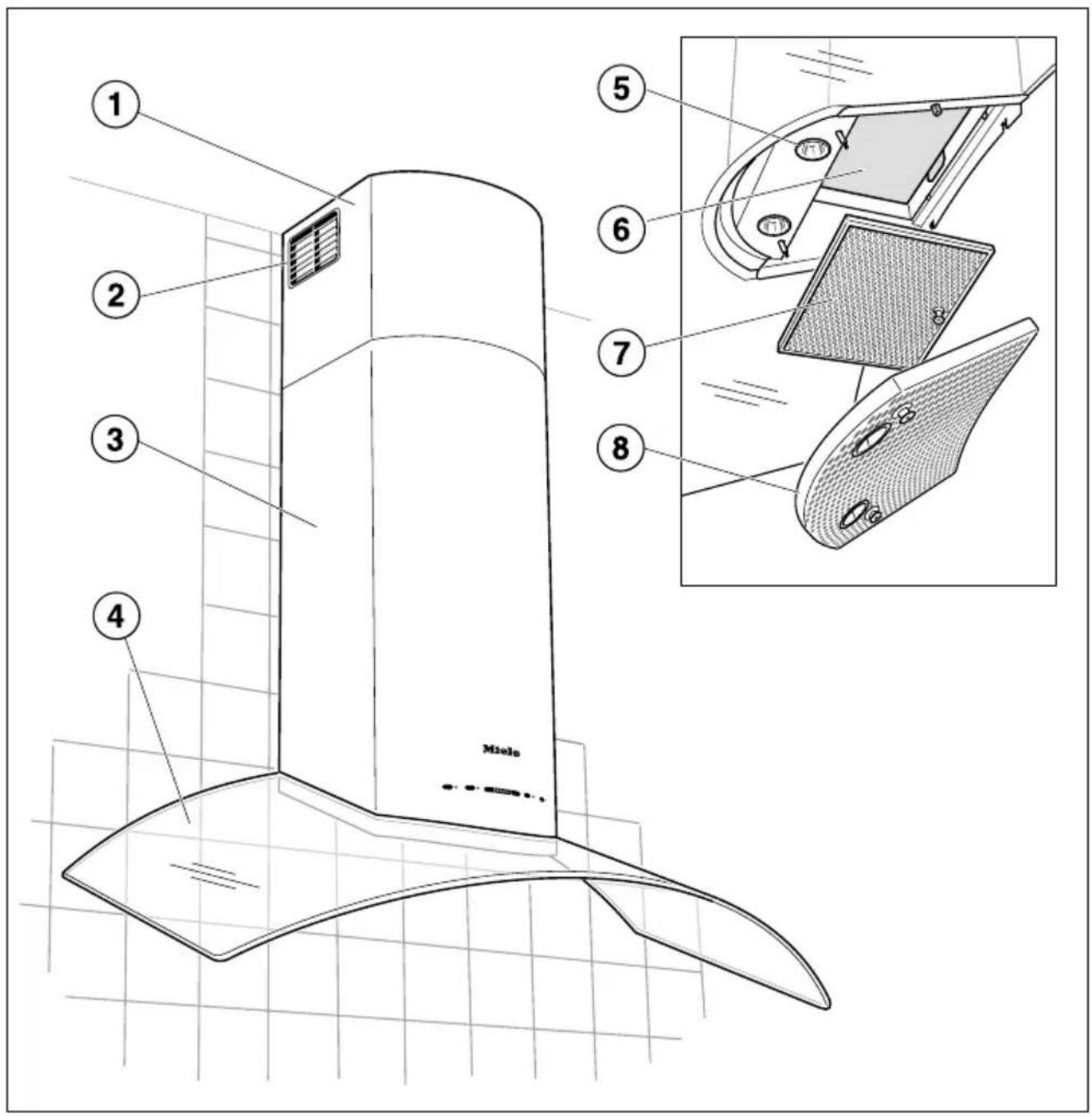

nur bei Umluftbetrieb

③Kamin
④Wrasenschirm
⑤Kochstellenbeleuchtung
⑥Geruchsfilter

nur bei Umluftbetrieb

⑦Fettfilter
⑧Filterkorb
⑨Taste für die Kochstellenbeleuchtung

Mit der Taste können Sie die Kochstellenbeleuchtung ein- und ausschalten und die Helligkeit dimmen.

⑩Ein/Aus-Taste für das Gebläse
⑪Tasten zur Einstellung der Gebläseleistung
⑫Taste für die Nachlauf-Funktion

Hiermit können Sie die Nachlauffunktion aktivieren. Das Gebläse wird automatisch nach wahlweise 5 oder 15 Minuten abgeschaltet.

⑬Fettfilter-Taste

Die Lampe der Fettfilter-Taste leuchtet, wenn der Fettfilter und der Filterkorb gereinigt werden müssen.

Mit der Taste kann

• jederzeit nach Reinigung des Fettfilters und des Filterkorbs der Betriebsstundenzähler zurückgesetzt werden (siehe "Reinigung und Pflege").
• die abgelaufene Zeit des Betriebsstundenzählers angezeigt werden (siehe Kapitel "Bedienung / Betriebsstundenzähler").
  – die Stundenzahl für den Betriebsstundenzähler verändert werden (siehe Kapitel "Bedienung / Betriebsstundenzähler ändern").

⑭Geruchsfilter-Taste

Die Lampe der Geruchsfilter-Taste leuchtet, wenn der im Umluftbetrieb eingesetzte Geruchsfilter ausgetauscht werden muss.

Mit der Taste kann

• jederzeit nach Wechsel des Geruchsfilters der Betriebsstundenzähler zurückgesetzt werden (siehe "Reinigung und Pflege").
• die abgelaufene Zeit des Betriebsstundenzählers angezeigt werden (siehe Kapitel "Bedienung / Betriebsstundenzähler").
• die Stundenzahl für den Betriebsstundenzähler verändert werden (siehe Kapitel "Bedienung / Betriebsstundenzähler ändern").

Die Dunstabzugshaube arbeitet

... im Abluftbetrieb:

Die angesaugte Luft wird durch den Filterkorb und den Fettfilter gereinigt und nach außen geleitet.

Für den Fall, dass Ihr Abluftsystem nicht über eine Rückstauklappe verfügt, liegt der Dunstabzugshaube eine Rückstauklappe bei.

Eine Rückstauklappe im Abluftsystem sorgt dafür, dass bei ausgeschalteter Dunstabzugshaube kein ungewollter Luftaustausch zwischen Raum- und Außenluft stattfindet.

Sie ist bei ausgeschalteter Dunstabzugshaube geschlossen.

Nach dem Einschalten des Gerätes öffnet sich die Rückstauklappe, so dass die Kochdünste ungehindert nach außen transportiert werden können.

... im Umluftbetrieb:

Die angesaugte Luft wird durch den Filterkorb und den Fettfilter und zusätzlich durch einen Geruchsfilter gereinigt.

Die Luft wird durch Öffnungen im Teleskop der Dunstabzugshaube in die Küche zurückgeführt.

Der Geruchsfilter ist als Zubehör erhältlich (siehe "Technische Daten").

Bei Umluftbetrieb bitte darauf achten, dass der Geruchsfilter eingesetzt ist, siehe "Reinigung und Pflege".

... mit externem Gebläse:

Bei Dunstabzugshauben, die für den Betrieb mit einem externen Gebläse vorbereitet sind, wird ein Absauggebläse außerhalb des Raumes an einem Standort Ihrer Wahl montiert.

Das externe Gebläse wird durch eine Steuerleitung mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.

Gebläse einschalten

■ Drücken Sie die Ein/Aus-Taste.

Das Gebläse schaltet auf Stufe "II". Die Kontrolllampe leuchtet.

Leistungsstufe wählen

■ Wählen Sie mit den Tasten – / + die gewünschte Leistungsstufe.

Taste + = höhere Leistung Taste - = niedrigere Leistung

Dem normalen Kochen dienen je nach Intensität der Kochdünste die Leistungsstufen "I" bis "III" (grüne Kontrolllampen).

Intensivstufe

Für vorübergehende starke Wrasen- und Geruchsentwicklung, z.B. beim Anbraten, steht Ihnen die Intensivstufe zur Verfügung (gelbe Kontrolllampe).

Nachlauf-Funktion aktivieren

Es ist sowohl bei Abluft- als auch bei Umluftbetrieb empfehlenswert, das Gebläse nach dem Kochen noch einige Minuten weiterlaufen zu lassen.

Damit wird die Küchenluft von verblie- benen Wrasen und Gerüchen gereinigt.

Die Nachlauf-Funktion ermöglicht es, dass sich das Gebläse nach einer vorgewählten Zeit automatisch abschaltet.

■Drücken Sie nach dem Kochen bei eingeschaltetem Gebläse die Taste für die Nachlauf-Funktion –

• 1-mal: Das Gebläse schaltet sich nach 5 Minuten aus (linke Kontroll-lampe).
• 2-mal: Das Gebläse schaltet sich nach 15 Minuten aus (rechte Kontrolllampe).

Zum Ausschalten der Nachlauf-Funktion die Taste erneut drücken. Das Gebläse läuft weiter.

Gebläse ausschalten

■ Schalten Sie das Gebläse mit der Ein/Aus-Taste aus.

Die Kontrolllampe erlischt.

Beleuchtung einschalten

Die Kochstellenbeleuchtung können Sie unabhängig vom Gebläse ein- oder ausschalten.

■ Drücken Sie zum Einschalten kurz die Taste für die Kochstellenbeleuchtung.

Die Kontrolllampe leuchtet.

Die Beleuchtung schaltet auf maximale Helligkeit.

Beleuchtung dimmen

Sie haben die Möglichkeit, die Helligkeit des Lichtes stufenlos zu variieren.

■Halten Sie dazu bei eingeschaltetem Licht die Taste für die Kochstellenbeleuchtung gedrückt. Die Helligkeit wird stufenlos heruntergeregelt, bis Sie die Taste loslassen.
■Wenn Sie die Taste erneut gedrückt halten, wird die Helligkeit wieder hinaufgeregelt, bis Sie die Taste loslassen.

Wenn die Taste gedrückt gehalten wird, erfolgt ein ständiger Wechsel hell/dunkel.

Beleuchtung ausschalten

■ Durch kurzes Drücken der Taste für die Kochstellenbeleuchtung wird das Licht ausgeschaltet.

Die Kontrolllampe erlischt.

Sicherheitsausschaltung

Wird die eingeschaltete Dunstabzugshaube 10 Stunden lang nicht bedient, schaltet sich das Gebläse automatisch ab. Die Beleuchtung bleibt eingeschaltet.

■Zum Wiedereinschalten des Gebläses die Ein/Aus-Taste drücken.

Betriebsstundenzähler

Die Zeit, die die Dunstabzugshaube in Betrieb ist, wird im Gerät gespeichert.

Nach einer Betriebszeit von 30 Stunden leuchtet die Kontrolllampe der Fettfilter-Taste. Der Fettfilter und der

Filterkorb müssen dann gereinigt werden.

Der Betriebsstundenzähler muss anschließend wieder zurückgesetzt werden.

■Halten Sie dazu die Fettfilter-Taste ca. 3 Sekunden gedrückt.

Die Kontrolllampe der Taste erlischt.

Bei Umluftbetrieb

Den Betriebsstundenzähler für den Geruchsfilter können Sie nach Ihren Bedürfnissen einstellen.

Nach der vorgewählten Betriebszeit leuchtet die Kontrolllampe der Geruchsfilter-Taste. Der Geruchsfilter muss dann gewechselt werden.

Der Betriebsstundenzähler muss anschließend wieder zurückgesetzt werden.

■ Halten Sie dazu die Geruchsfilter-Taste ca. 3 Sekunden gedrückt.

Die Kontrolllampe der Taste erlischt.

Betriebsstundenzähler abfragen

Vor Ablauf der Betriebszeit können Sie sich anzeigen lassen, wieviel Prozent der Zeit bereits abgelaufen ist.

■ Schalten Sie das Gebläse mit der Ein/Aus-Taste ein.

■Drücken Sie die Fettfilter-Taste bzw. die Geruchsfilter-Taste.

- ○○○○ +

Eine oder mehrere Kontrolllampen der Tasten – / + blinken.

Die Anzahl der blinkenden Kontrolllampen gibt die abgelaufene Betriebszeit in Prozent an.

1 Kontrolllampe = 25 %
2 Kontrolllampen = 50 %
3 Kontrolllampen = 75 %
4 Kontrolllampen = 100 %

Beim Ausschalten der Dunstabzugs- haube oder bei Stromausfall bleiben die abgelaufenen Betriebsstunden ge- speichert.

Betriebsstundenzähler ändern

Sie können die Betriebsstundenzähler Ihren Kochgewohnheiten anpassen.

• Wählen Sie kurze Betriebszeiten, wenn Sie viel braten und fritieren.
• Wenn Sie sehr fettarm kochen, können Sie lange Betriebszeiten wählen.
• Wenn Sie nur gelegentlich kochen, sind kurze Betriebszeiten sinnvoll. Angesammeltes Fett verhärtet sich über einen langen Zeitraum und erschwert die Reinigung der Fettfilter.

Betriebsstunden Fettfilter ändern

Der Betriebsstundenzähler für Fettfilter/Filterkorb ist auf 30 Stunden eingestellt. Sie können die Zeit verändern, wählbar sind 20, 30, 40 oder 50 Stunden.

■Schalten Sie das Gebläse mit der Ein/Aus-Taste aus.

■ Drücken Sie gleichzeitig die Taste für die Nachlauf-Funktion und die Fettfilter-Taste.

Die Kontrolllampe der Fettfilter-Taste und eine Kontrolllampe der Tasten - / + blinken.

Die Kontrolllampen der Tasten - / + zeigen die eingestellte Zeit an:

1. Lampe von links = 20 Stunden
2. Lampe von links = 30 Stunden
3. Lampe von links = 40 Stunden
4. Lampe von links = 50 Stunden

■ Wählen Sie mit den Tasten – / + die gewünschte Zeit.

■Bestätigen Sie den Vorgang mit der Fettfilter-Taste.

Erfolgt die Bestätigung nicht innerhalb von 4 Minuten nach dem Einstellen, übernimmt das Gerät automatisch die "alten" Daten.

Betriebsstunden Geruchsfilter einstellen/ändern

Der Geruchsfilter wird für den Umluftbetrieb benötigt.

Im Betriebsstundenzähler für den Geruchsfilter ist keine Zeit voreingestellt.

Stellen Sie für den Umluftbetrieb die Betriebszeit nach Ihren Bedürfnissen ein:

■Schalten Sie das Gebläse mit der Ein/Aus-Taste aus.

■Drücken Sie gleichzeitig die Taste für die Nachlauf-Funktion und die Geruchsfilter-Taste.

Die Kontrolllampe der Geruchsfilter-Taste und eine Kontrolllampe der Tasten - / + blinken.

Die Kontrolllampen der Tasten - / + zeigen die eingestellte Zeit an:

1. Lampe von links = 120 Stunden
2. Lampe von links = 180 Stunden
3. Lampe von links = 240 Stunden
4. Lampe von links = unendlich

■ Wählen Sie mit den Tasten – / + die gewünschte Zeit.

■Bestätigen Sie den Vorgang mit der Geruchsfilter-Taste.

Erfolgt die Bestätigung nicht innerhalb von 4 Minuten nach dem Einstellen, übernimmt das Gerät automatisch die "alten" Daten.

Vor jeder Wartung und Pflege die Dunstabzugshaube vom Elektronetz trennen, dazu

– den Netzstecker des Gerätes ziehen oder
– die Sicherung der Hausinstallation ausschalten oder
– die Schraubsicherung der Hausinstallation ganz heraus-schrauben.

Gehäuse

Allgemein

Die Oberflächen und Bedienelemente sind empfindlich gegen Kratzer und Schnitte. Beachten Sie daher die folgenden Reinigungshinweise.

■Reinigen Sie alle Oberflächen und Bedienelemente nur mit einem Schwammtuch, Spülmittel und warmem Wasser.

■ Trocknen Sie die Oberflächen anschließend mit einem weichen Tuch.

Im Bereich der Bedienelemente nicht zu feucht reinigen, um ein Eindringen von Feuchtigkeit in die Elektronik zu vermeiden.

Beachten Sie außerdem die folgenden Hinweise zum Edelstahl- oder Aluminiumgehäuse und zu den Glasflächen.

Besondere Hinweise für Geräte mit Edelstahlgehäuse

Beachten Sie die unterschiedlichen Reinigungshinweise für

– die Edelstahlflächen,
- die Bedienelemente.

Über die allgemeinen Hinweise hinaus eignet sich zur Reinigung der Edelstahlflächen ein nicht scheuerndes Edelstahl-Reinigungsmittel.

Vermeiden Sie

• soda-, säure-, chlorid- oder lösungsmittelhaltige Reinigungsmittel,
• scheuernde Reinigungsmittel, wie z.B. Scheuerpulver, Scheuermilch, scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten.

Um ein schnelles Wiederverschmutzen zu verhindern, gibt es Edelstahl-Pflegemittel (erhältlich über den Kunden-dienst).

Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Besondere Hinweise für Geräte mit Aluminiumgehäuse

Aluminium ist ein lebendiges Material. Blickwinkel, Lichteinfall und Umfeld bestimmen die reflektierende Wirkung und damit die Optik des Gerätes.

Die Aluminiumoberflächen und Bedienelemente können sich verfärben oder verändern, wenn Verschmutzungen länger einwirken. Entfernen Sie Verschmutzungen daher sofort.

Beachten Sie zur Reinigung die allgemeinen Hinweise in diesem Kapitel.

Vermeiden Sie

• soda-, säure-, chlorid- oder lösungsmittelhaltige Reinigungsmittel,
  – scheuernde Reinigungsmittel, wie z. B. Scheuerpulver, Scheuermilch,
• scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,
• Edelstahl-Reinigungsmittel,
• kalklösende Reinigungsmittel,
  – Geschirrspülmaschinen-Reiniger,
• Backofenspray.

Bedienelemente

Die Bedienelemente können sich verfärben oder verändern, wenn Verschmutzungen länger einwirken. Entfernen Sie Verschmutzungen daher sofort.

Beachten Sie zur Reinigung die allgemeinen Hinweise in diesem Kapitel.

Zur Reinigung der Bedienelemente keine Edelstahl-Reinigungsmittel verwenden.

Besondere Hinweise für Glasflächen

■Über die allgemeinen Hinweise hinaus eignet sich zur Reinigung der Glasflächen ein handelsüblicher Glasreiniger.

Vermeiden Sie

– scheuernde Reinigungsmittel, wie z. B. Scheuerpulver, Scheuermilch,
- scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,
- Backofenspray.

Reinigung und Pflege

Filterkorb und Fettfilter

Die Einheit aus Filterkorb und wiederverwendbarem Metall-Fettfilter nimmt die festen Bestandteile des Küchen-dunstes auf (Fett, Staub usw.) und verhindert so ein Verschmutzen der Dunstabzugshaube.

Reinigen Sie den Filterkorb und den Fettfilter spätestens dann, wenn die Kontrolllampe der Fettfilter-Taste leuchtet.

Empfehlenswert ist die Reinigung alle 3–4 Wochen, da somit ein Festsetzen des Fettes vermieden wird.

Es ist immer sowohl der Filterkorb als auch der Fettfilter zu reinigen.

Ein überfetteter Filter bedeutet Brandgefahr!

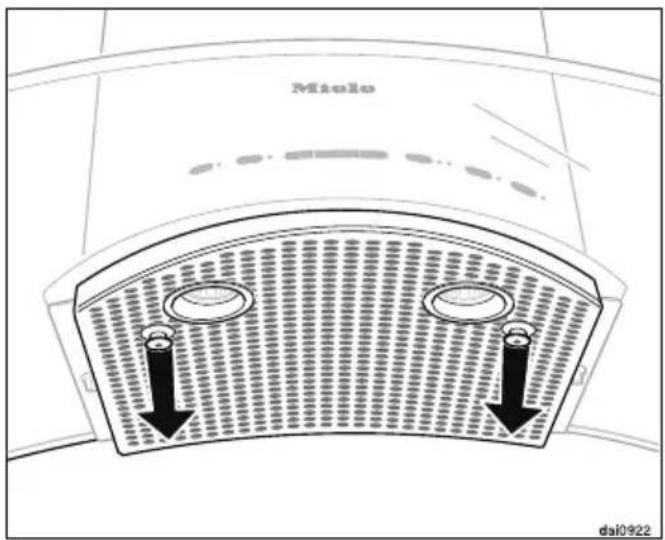

Filterkorb abnehmen

■Lösen Sie den Filterkorb durch Ziehen an den Schnellverschlüssen. Halten Sie dabei den Filterkorb fest, damit er nicht auf die Kochstelle fällt.

■Nehmen Sie den Filterkorb ab.

Fettfilter herausnehmen

■ Ziehen Sie den Fettfilter am Griff aus der Arretierung, und nehmen Sie ihn nach unten heraus. Achten Sie auch hierbei darauf, daß der Fettfilter nicht auf die Kochstelle fällt.

■ Reinigen Sie den Fettfilter und den Filterkorb
- von Hand: Mit einer Spülbürste in warmem Wasser, dem ein Handspühlmittel zugegeben wird.
- im Geschirrspüler: Den Fettfilter und den Filterkorb senkrecht in den Unterkorb stellen und im 65° Programm spülen.

Bei der Reinigung des Fettfilters im Geschirrspüler kann es je nach verwendetem Reiniger zu bleibenden Verfärbungen der innenliegenden Filterflächen kommen. Dies hat keinerlei Einfluss auf die Funktion des Fettfilters.

■Legen Sie nach dem Reinigen den Fettfilter zum Trocknen auf eine saugfähige Unterlage.
■Bei herausgenommenem Filter-korb/Fettfilter auch die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch beugen Sie der Brandgefahr vor.
■ Drücken Sie nach dem Reinigen die Fettfilter-Taste für ca. 3 Sekunden, um den Betriebsstundenzähler wieder zurückzusetzen. Die Kontrolllampe der Taste erlischt.
■ Wenn Sie Filterkorb und Fettfilter vor Ablauf der Betriebsstunden reinigen, können Sie durch Drücken der Fettfilter-Taste für ca. 6 Sekunden den Betriebsstundenzähler zurücksetzen.

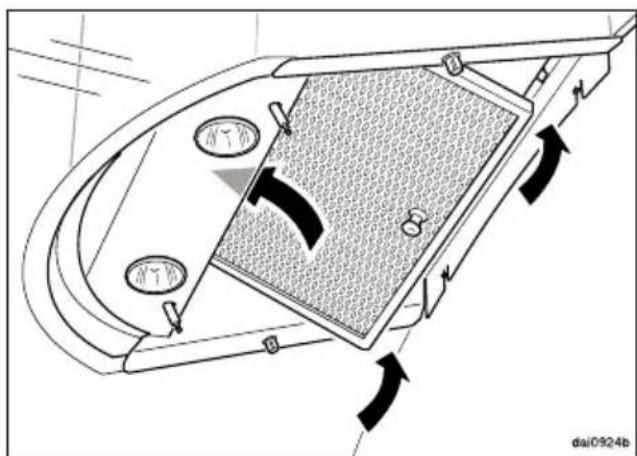

Fettfilter einsetzen

■Legen Sie den Fettfilter vorne im Ka-min ein, schieben Sie ihn entlang der Schräge nach vorne.
■Schwenken Sie den Fettfilter hinten nach oben und rasten ihn links und rechts ein.

Filterkorb montieren

■ Den Filterkorb hinten an den Aufnahmehaken einhängen, vorne nach oben schwenken, und die Schnellverschlüsse einrasten lassen.

Geruchsfilter einsetzen / austauschen

Bei Umluftbetrieb muss zum Fettfilter ein Geruchsfilter eingesetzt werden. Dieser bindet die beim Kochen anfallenden Geruchsstoffe. Er wird im Kamin oberhalb des Fettfilters eingesetzt.

Sie erhalten den Geruchsfilter im Fachhandel oder beim Kunden-dienst.

Typ und Bezeichnung entnehmen Sie dem Kapitel "Technische Daten".

■Zur Montage oder Wechsel des Geruchsfilters muss der Filterkorb und der Fettfilter wie zuvor beschrieben herausgenommen werden.
■Beim ersten Einsetzen:

G5049 G5049

Für den Abluftbetrieb ist eine Führungslasche eingebaut, die für den Umluftbetrieb zu entfernen ist. Lösen Sie die Schraube der Führungslasche und ziehen Sie sie heraus.

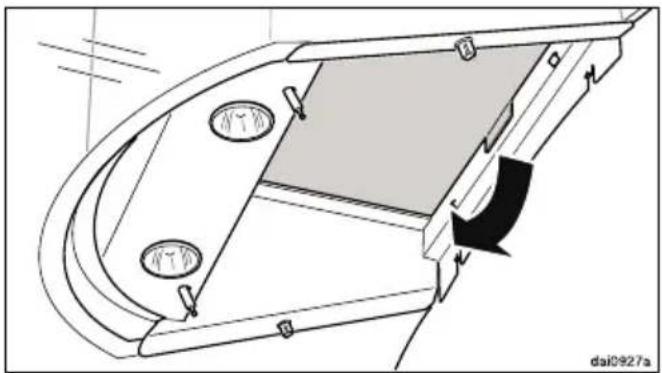

■ Zum Wechseln den Geruchsfilter hinten an der Lasche nach unter herausziehen.
■Entfernen Sie die Verpackung des neuen Geruchsfilters.

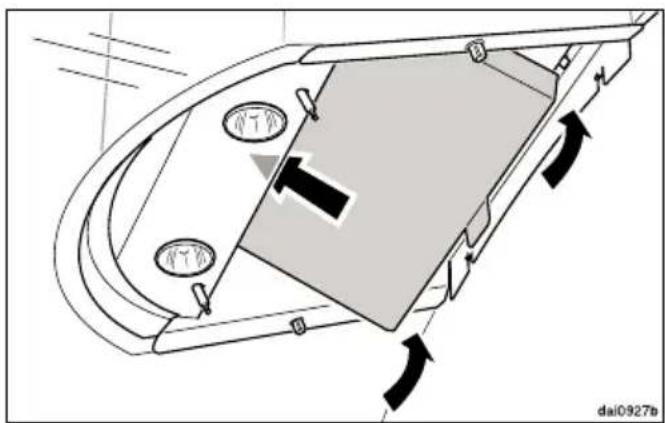

■ Legen Sie den Geruchsfilter vorne im Kamin ein und schwenken Sie ihn hinten nach oben und drücken ihn fest.
■ Den Fettfilter und den Filterkorb wieder montieren.

Beim ersten Einsetzen:

■ Stellen Sie den Betriebsstundenzähler nach Ihren Wünschen ein (siehe Kapitel "Bedienung").

Tauschen Sie den Geruchsfilter immer dann aus, wenn die Kontrolllampe der Geruchsfilter-Taste leuchtet oder die Geruchsstoffe nicht mehr ausreichend gebunden werden.

Spätestens sollte er jedoch alle 6 Monate gewechselt werden.

■Drücken Sie nach dem Austausch die Geruchsfilter-Taste für ca. 3 Sekunden, um den Betriebsstundenzähler wieder zurückzusetzen. Die Kontrolllampe der Taste erlischt.

■Wenn Sie den Geruchsfilter vor Ablauf der Betriebsstunden austauschen, können Sie durch Drücken der Geruchsfilter-Taste für ca. 6 Sekunden den Betriebsstundenzähler zurücksetzen.

Halogen-Leuchte wechseln

Die Dunstabzugshaube vom Elektronetz trennen, dazu

– die Sicherung der Hausinstallation ausschalten oder
– den Netzstecker des Gerätes ziehen oder
– die Schraubsicherung der Hausinstallation ganz herausschrauben.

Die Halogen-Leuchten werden im Betrieb sehr heiß. Auch gewisse Zeit nach dem Ausschalten besteht Verbrennungsgefahr.

■ Nehmen Sie den Filterkorb ab (siehe Kapitel "Reinigung und Pflege – Filterkorb abnehmen").
■ Ziehen Sie die Halogen-Leuchte aus der Fassung. Achten Sie dabei darauf, daß die Halogen-Leuchte nicht auf die Kochstelle fällt.
■ Die neue Halogen-Leuchte in die Fassung einsetzen und vorsichtig hineindrücken.

Durch die Bauform bedingt ist es erforderlich, eine defekte Halogen-Leuchte durch eine gleichen Typs zu ersetzen (siehe "Technische Daten").

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

- den Miele Werkkundendienst unter der Telefonnummer:

D Deutschland

0800 22 44 666

A Österreich

050 800 300*

(*österreichweit zum Ortstarif)

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild, das nach dem Herausnehmen des Fettfilters sichtbar ist.

35 250 604 203 51 106 S 23° 157 212 150 900 369 280 20 270 285 500 250

Wand- bzw. Deckenbereich für den Abluftdurchbruch, zur Durchung des Verbindungskabels zum nnen Gebläse und zur Montage der kdoze.

(Im Umluftbetrieb ist die Montage der Steckdose nur im Wandbereich möglich).

Abluftanschluss ∅150 mm, mit Reduzierstutzen ∅125 mm.

Die Montage der Dunstabzugshau-be über Feuerungsstellen für feste Brennstoffe ist nicht erlaubt.

Zwischen Kochstelle und der Unterkante der Dunstabzugshaube muss folgender Sicherheitsabstand mindestens eingehalten werden:

- 450 mm über Elektro-Kochstellen, - 650 mm über Gas-Kochstellen oder einem Miele Elektro-Grill

Für weitere Hinweise beachten Sie das Kapitel "Sicherheitshinweise und Warnungen".

Damit ein freies und unkompliziertes Arbeiten unter der Dunstabzugshaube möglich ist, empfehlen wir auch über Elektro-Kochstellen einen Abstand von 650 mm.

Maß S

Achten Sie bei der Wahl des Maßes S darauf, daß der Mindestabstand zur Kochstelle nicht unterschritten wird, und daß bei deckenbündiger Montage die verbleibende Höhe bis zur Decke die Gerätehöhe H nicht unter- oder überschreitet.

Abluftbetrieb

$$ \mathbf {H} = 7 3 4 - 9 8 4 \mathrm{mm} $$

Umluftbetrieb

$$ \mathbf {H} = 8 5 4 - 1 0 8 4 \mathrm{mm} $$

Montagematerial

(nur für Umluftbetrieb)

②2 Bögen Montageschutz

für die Montage des Kamins.

③1 Umlenkstutzen

(nur für Umluftbetrieb)

④1 Alu-Schlauch zum Anschluss des Umlenkstutzens am Ausblasstutzen der Motoreinheit (nicht bei Geräten der Typenreihe ...EXT).

⑤2 Schlauchschellen zur Befestigung der Abluftleitung.

⑥1 Reduzierstutzen für eine Abluftleitung ∅125 mm (nicht bei Geräten der Typenreihe ...EXT).

⑦1 Rückstauklappe zum Einbau im Ausblasstutzen der Motoreinheit (nur für Abluftbetrieb; nicht bei Geräten der Typenreihe ...EXT).

⑧Oberes Wandhalteblech zur Befestigung des Teleskops.

⑨Mittleres Wandhalteblech zur Befestigung des Teleskops.

⑩Unteres Wandhalteblech zur Aufnahme der Geräteeinheit.

8 Schrauben 5 x 40 mm mit großem Kopf und

8 Dübel S 8 zur Fixierung der Haltebleche.

2 Muttern M 6 mit Sperrverzahnung zur Befestigung der Geräteeinheit.

2 Schrauben 3,9 x 7,5 mm zur Befestigung des Kamins.

2 Schrauben M4 mit Muttern und Kunststoffringen zur Befestigung des Wrasenschirms

1 Innensechskant-Schlüssel

zur Höhenjustage der Geräteeinheit

Montageanweisung DIN A3

Montageanweisung

Die Montage ist auf beiliegendem Montageblatt beschrieben.

Beachten Sie vor der Montage die Informationen auf den folgenden Seiten und die Kapitel "Gerätemaße" und "Sicherheitshinweise und Warnungen".

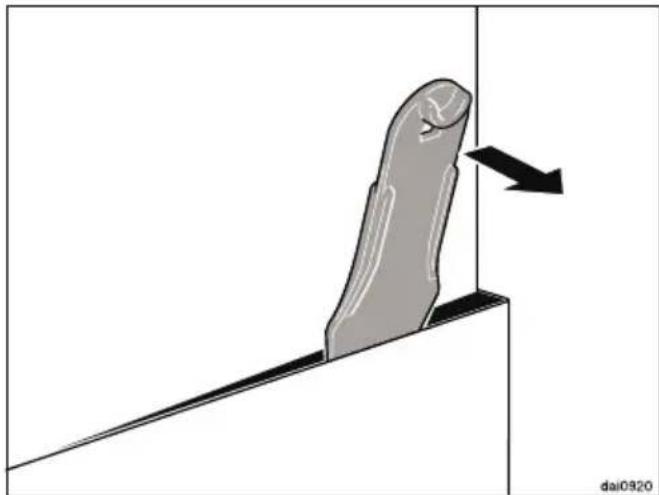

Demontage

Im Fall, daß das Gerät demontiert wird, verfahren Sie in umgekehrter Reihenfol- ge, wie auf dem Montageblatt beschrie- ben.

Um das Abnehmen des Kaminaufsatzes zu erleichtern, liegt ein Hebel bei.

Nachdem die beiden Befestigungsschrauben des Kamins gelöst wurden, den Hebel zwischen Kaminaufsatz und Teleskop schieben, und den Kaminaufsatz aus der Arretierung drücken.

Bitte unbedingt das Kapitel "Sicherheitshinweise und Warnungen" beachten.

Insbesondere bei gleichzeitigem Betrieb der Dunstabzugshaube und einer raumluftabhängigen Feuerstätte besteht unter Umständen Vergiftungsgefahr!

Lassen Sie sich im Zweifelsfall den gefahrlosen Betrieb durch den zuständigen Bezirksschornsteinfegermeister bestätigen.

– Die Abluftleitung soll möglichst kurz und geradlinig sein.
– Der Durchmesser der Abluftleitung sollte nicht kleiner als 150 mm sein.

Wenn Sie Abluftleitungen mit gerin- genen Durchmessern als 150 mm oder Abluft-Flachkanäle verwenden, ist mit erhöhten Laufgeräuschen und einer verringerten Absaugleistung der Dunstabzugshaube zu rechnen.

Verringern Sie den Durchmesser der Abluftleitung nur im äußersten Fall, wenn die Abluftleitung z. B. schon vorhanden war.

• Verwenden Sie nur Bögen mit großen Radien. Kleine Radien vermindern die Luftleistung der Dunstabzugs-haube.
• Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluft-schläuche aus nichtbrennbarem Material.

- Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgefälle von 1 cm je Meter eingehalten werden.

Damit wird vermieden, dass eventuell Kondenswasser in die Dunstabzugshaube laufen kann.

- Soll die Abluft ins Freie geleitet werden, empfehlen wir die Installation eines Teleskop-Mauerkastens.

- Soll die Abluft in einen Abluftkamin geführt werden, so muss der Einführungsstutzen in Strömungsrichtung gelenkt werden.

Wichtig!

Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann sich ein starkes Temperaturgefälle innerhalb der einzelnen Bereiche ergeben. Es ist daher mit Schwitz- oder Kondenswasser zu rechnen. Dies macht eine Isolation der Abluftleitung erforderlich.

Kondenswassersperre

(nachkaufbares Zubehör)

Neben einer entsprechenden Isolation der Abluftleitung ist die Installation einer Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser aufnimmt und verdunstet. Sie ist für eine Abluftleitung ∅125 mm oder ∅150 mm erhältlich.

Achten Sie bei der Installation der Kondenswassersperre darauf, dass diese senkrecht und möglichst nah über dem Ausblasstutzen der Dunstabzugshaube positioniert wird. Der Pfeil auf dem Gehäuse kennzeichnet die Ausblasrichtung.

Schalldämpfer

(nachkaufbares Zubehör für Geräte der Typenreihe ...EXT)

Um bei Betrieb mit einem externen Gebläse eine zusätzliche Geräuschdämpfung zu erreichen, ist der Einsatz eines Schalldämpfers empfehlenswert.

Er kann an geeigneter Stelle im Verlauf der Abluftleitung zwischen Dunstabzugshaube und externem Gebläse eingesetzt werden.

Die Installation des Gerätes an das Elektronetz darf nur von einem qualifizierten Elektro-Fachmann durchgeführt werden, der die landesüblichen Vorschriften und die Zusatz-Vorschriften der örtlichen Elektro-Versorgungsunternehmen genau kennt und sorgfältig einhält.

Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose AC 230 V \~ 50 Hz angeschlossen werden.

Die Elektroanlage muss nach VDE 0100 ausgeführt sein!

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Ein Anschluss über eine Steckdose wird empfohlen, da er den Kunden-dienst erleichtert (nach VDE 0701). Achten Sie darauf, dass die Steckdose im eingebauten Zustand des Gerätes zugänglich ist.

Falls nach dem Einbau die Steckdose nicht mehr zugänglich oder ein Festanschluss vorgesehen ist, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm.

Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild. Dieses ist nach dem Herausnehmen des Fettfilters sichtbar.

Prüfen Sie, ob diese Angaben mit der Spannung und Frequenz des Elektronetzes übereinstimmen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Gesamtanschlusswert* ..... 240 W Gebläsemotor* ..... 200 W Kochstellenbeleuchtung... 2 x 20 W Halogen-Leuchte Osram Typ 44890 WFL, 20 W

Netzspannung. . . . . . . . . AC 230 V

Frequenz. .... \~ 50 Hz

Absicherung....10 A

Länge der elektrischen Zuleitung ..... 1,5 m

*Der Anschlusswert und die Abluftleistung der Geräte der Typenreihe ...EXT ist abhängig vom angeschlossenen externen Gebläse.

Typenreihe ...EXT: Länge der Verbindungsleitung zum externen Gebläse. 1,9 m

Gebläseleistung

Abluftleistung nach EN 61591

Abluftsystem ∅150 mm: Stufe I....220 m³/h Stufe II....320 m³/h Stufe III....420 m³/h Intensivstufe....640 m³/h

Abluftsystem ∅125 mm: Stufe I....210 m³/h Stufe II....300 m³/h Stufe III....400 m³/h Intensivstufe....550 m³/h frei ausblasend....690 m³/h

Umluftleistung mit Geruchsfilter: Stufe I .... 150 m ^3 /h Stufe II .... 220 m ^3 /h Stufe III .... 300 m ^3 /h Intensivstufe .... 360 m ^3 /h

Geruchsfilter: Miele Aktivkohlefilter DKF 9

Deutschland:

Miele & Cie. KG

D-33325 Gütersloh

Telefon [phone]

Telefax (0 52 41) 89-20 90

Miele im Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

A-5071 Wals bei Salzburg

Telefon [phone]

Telefax 050 800 81219

Miele im Internet: www.miele.at

e-mail: [e-mail]

Luxemburg:

Miele s.à r.l.

Internet: www.miele.lu

Bei Produktfragen zu unseren Haushaltsgeräten:

Deutschland

0180-52 52 100*

Mo-Fr 8 - 20 Uhr *€ 0,12 pro Minute

Österreich

050 800 800**

Mo-Fr 8 - 18 Uhr

**österreichweit zum Ortstarif

Luxemburg

00352-4 97 11-28/29

Mo-Do 8.30 - 12.30, 13-17 Uhr

Fr 8.30 - 12.30, 13-16 Uhr
