Produkttyp	Vollautomatischer Rasenmäher-Roboter
Modell	NX-5128-675
Marke	Royal Gardineer
Abmessungen (Rasenmäher)	56 × 51 × 25 cm
Gewicht	18 kg
Motorleistung	85 W
Spannungsversorgung Ladegerät	80–230 V AC, 50 Hz
Ausgangsspannung Ladegerät	DC 29–30,2 V
Akku	Panasonic LC-R127R2 PG1, 12 V, 7,2 Ah
Ladezeit	3–4 h
Arbeitszeit	2–3 h
Maximale Rasenfläche (empfohlen)	1200 m²
Flächenleistung pro Akkuladung	600 m²
Schnitthöhe (einstellbar)	3 cm oder 4 cm
Maximale Schnittbreite	28 cm
Maximale Rasenhöhe	9 cm
Schalldruckpegel (LpA)	65 dB(A)
Schutzklasse (Rasenmäher)	IPX6 (wassergeschützt)
Schutzklasse (Ladegerät)	II
Neigungssensor	schaltet bei >30° ab
Maximale Geländesteigung	30%
Kollisionssensor	mechanisch
Maximale Geschwindigkeit	42 cm/s
Arbeitstemperatur	0–40°C
Lieferumfang	Rasenmäher-Roboter, Ladestation, Begrenzungsdraht (100 m), Ladegerät, Fernbedienung, 100 Absteckpfähle, 4 Pflöcke, 2 Ersatzklingen (4 cm), 2 Schlüssel, 2 AAA-Batterien, Bedienungsanleitung
Sicherheitsmerkmale	Notfall-Schalter, Hebe-Sensor, Neigungs-Sensor, Stoß-Sensor, Regen-Sensor, Begrenzungsdraht
Wartung	Reinigung mit weicher Bürste, kein Wasser oder Hochdruckreiniger, regelmäßige Kontrolle der Klingen

Häufig gestellte Fragen - NX-5128-675 Royal Gardineer

Wie schalte ich den Rasenmäher ein?

Stellen Sie den Rasenmäher in die Ladestation, sodass die Ladekontakte sich berühren. Stecken Sie den Schlüssel in das Schloss auf der Rückseite und drehen Sie ihn im Uhrzeigersinn. Drehen Sie dann den Notfall-Schalter ebenfalls im Uhrzeigersinn, bis die Arretierung löst. Der Rasenmäher startet automatisch.

Wie stelle ich die Schnitthöhe ein?

Schalten Sie den Rasenmäher aus und entfernen Sie den Schlüssel. Drehen Sie das Gerät auf den Kopf und lösen Sie mit einem Schraubenschlüssel die Muttern der Klingenhalterung. Setzen Sie die gewünschte Klinge (3 cm oder 4 cm) ein und ziehen Sie die Muttern fest. Drehen Sie das Gerät wieder um.

Was mache ich, wenn der Rasenmäher nicht startet?

Überprüfen Sie folgende Punkte: Ist der Begrenzungsdraht korrekt angeschlossen und nicht beschädigt? Ist die Ladestation oder der Rasenmäher mit dem Stromnetz verbunden? Bei anhaltenden Problemen konsultieren Sie die Fehlersuche in der Anleitung.

Wie reinige ich den Rasenmäher?

Reinigen Sie das Äußere mit einer weichen Bürste und einem angefeuchteten Tuch. Verwenden Sie keine ätzenden Reinigungsmittel. Benutzen Sie niemals einen Wasserschlauch oder Hochdruckreiniger. Drehen Sie das Gerät um und entfernen Sie Grasreste aus dem Klingenbereich mit einer Bürste oder einem Schaber.

Wie funktioniert die Fernbedienung?

Die Fernbedienung steuert den Rasenmäher. Sie enthält Tasten für Ein/Aus, Richtungswechsel, Geschwindigkeitsregelung, Start des Programms und Rückkehr zur Ladestation. Sie benötigt zwei AAA 1,5 V Batterien.

Was bedeutet die rot leuchtende Kontrollleuchte am Begrenzungsdraht?

Die rote Kontrollleuchte am Begrenzungsdraht zeigt an, dass der Draht inaktiv oder beschädigt ist. Überprüfen Sie die Anschlüsse und den Draht auf Beschädigungen.

Wie lange dauert der Ladevorgang?

Der Ladevorgang dauert etwa 3 bis 4 Stunden. Nach vollständiger Ladung leuchtet die Kontrollleuchte grün. Der Roboter kann dann wieder eingesetzt werden.

Kann ich den Rasenmäher bei Regen verwenden?

Nein, starten Sie den Rasenmäher nicht bei Regen oder sehr feuchtem Gras. Der Regensensor erkennt Regen und kehrt automatisch zur Ladestation zurück. Das Gerät ist gegen Spritzwasser geschützt (IPX6), aber nicht für den Dauerregen ausgelegt.

Wie wechsle ich die Klingen?

Schalten Sie den Rasenmäher aus und entfernen Sie den Schlüssel. Drehen Sie das Gerät um. Lösen Sie die Muttern der Klingenhalterung mit einem Schraubenschlüssel, entnehmen Sie die alten Klingen und setzen Sie neue ein. Ziehen Sie die Muttern fest. Achten Sie auf die richtige Klingengröße (3 cm oder 4 cm).

Wie lagere ich den Rasenmäher im Winter?

Reinigen Sie den Rasenmäher gründlich und lagern Sie ihn an einem trockenen, kühlen Ort. Entfernen Sie die Batterien aus der Fernbedienung und bewahren Sie sie separat auf. Decken Sie das Gerät ab, um es vor Staub zu schützen.

BEDIENUNGSANLEITUNG NX-5128-675 Royal Gardineer

Vollautomatischer Rasenmäher-Roboter Bedienungsanleitung

Ihr neuer vollautomatischer Rasenmäher-Roboter 4

Lieferumfang 4

Wichtige Hinweise zu Beginn 5

Sicherheitshinweise ....5

Warnsymbole auf dem Gartengerät 6

Wichtige Hinweise zur Entsorgung 6

Wichtige Hinweise zu Batterien und deren Entsorgung 6

Konformitätserklärung 7

Produktdetails 8

Rasenmäher-Roboter 8

Die Fernbedienung ....10

Sensor-Funktionen ....10

Inbetriebnahme ....10

Schnitthöhe einstellen ....10

Ladestation positionieren ....11

Begrenzungsdraht verwenden 11

Abstände ....13

Stromversorgung ....13

Verwendung 14

Rasenmäher einschalten ....14

Rasenmäher ausschalten ....14

Ladevorgang ....14

Wartung, Reinigung und Lagerung ....15

Fehlersuche 16

Technische Daten ....17

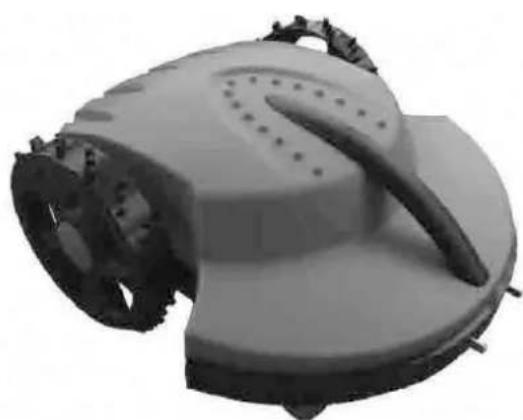

IHR NEUER VOLLAUTOMATISCHER RASENMÄHER-ROBOTER

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für den Kauf dieses vollautomatischen Rasenmäher-Roboters.

Ab sofort hat das mühsame Rasenmähen ein Ende. Lassen Sie den fleißigen Roboter die Arbeit machen und sehen Sie einfach dabei zu, wie Ihr Rasen gemäht wird.

Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen vollautomatischen Rasenmäher-Roboter optimal einsetzen können.

Lieferumfang

• Rasenmäher-Roboter
- Ladestation
• Begrenzungsdraht (100 m)
- Ladegerät
- Fernbedienung
- 100× Absteckpfähle
- 4× Pflöcke
• 2× Ersatzklingen (4 cm)
- 2× Schlüssel
• 2× AAA 1,5 V Batterien
• Bedienungsanleitung

WICHTIGE HINWEISE ZU BEGINN

Sicherheitshinweise

- Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können.

- Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!

- Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie Reparaturen nie selbst aus!

- Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden.

- Halten Sie das Produkt fern von extremer Hitze.

- Das Gerät ist gegen Druckwasserstrahl geschützt. Tauchen Sie das Produkt dennoch niemals in Wasser oder andere Flüssigkeiten.

- Erlauben Sie Kindern oder mit diesen Anweisungen nicht vertrauten Personen niemals das Gartengerät zu benutzen.

- Dieses Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt, oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Schalten Sie das Gerät sofort aus, wenn beim Betrieb irgendwelche Gefahren auftreten könnten.

- Stellen Sie die korrekte Installation des Begrenzungsdrahts gemäß Bedienungsanleitung sicher.

- Überprüfen Sie regelmäßig den Bereich, auf dem das Gerät verwendet wird und entfernen Sie alle Steine, Stöcke, Drähte und sonstige fremde Gegenstände.

- Überprüfen Sie das Gerät regelmäßig, um sicherzustellen, dass die Schneideinrichtung nicht verschlissen oder beschädigt ist.

- Heben bzw. tragen Sie das Gerät niemals bei laufendem Motor.

- Lassen Sie das Gerät nicht unbeaufsichtigt arbeiten, wenn Sie wissen, dass sich Haustiere, Kinder oder andere Personen in der Nähe aufhalten.

- Stehen Sie stets in sicherem Abstand zu rotierenden Teilen.

- Benutzen Sie zur Stromversorgung der Ladestation kein Verlängerungskabel.

- Tragen Sie Handschuhe, wenn Sie das Gartengerät warten oder reinigen.

- Technische Änderungen und Irrtümer vorbehalten!

WARNSYMBOLE AUF DEM GARTENGERÄT

• Allgemeiner Gefahrenhinweis: Befolgen Sie alle Sicherheitshinweise und lassen Sie bei der Bedienung äußerste Vorsicht walten.
• Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen.
• Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.
• Warnung! Halten Sie einen sicheren Abstand zum Gerät, wenn es in Betrieb ist.
• Entfernen Sie den Schlüssel, bevor Sie das Gerät hoch heben oder es warten.
• Nutzen Sie niemals einen Wasserschlauch oder Hochdruckreiniger zur Reinigung des Geräts.
• Vorsicht! Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Halten Sie Ihre Füße und Hände davon entfernt.
• Nicht auf den Rasenmäher sitzen.

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Wichtige Hinweise zu Batterien und deren Entsorgung

Batterien gehören NICHT in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zur fachgerechten Entsorgung zurückzugeben. Sie können Ihre Batterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde abgeben oder überall dort, wo Batterien der gleichen Art verkauft werden.

• Akkus haben eine niedrigere Ausgangsspannung als Batterien. Dies kann in manchen Fällen dazu führen, dass ein Gerät Batterien benötigt und mit Akkus nicht funktioniert.
• Batterien gehören nicht in die Hände von Kindern.
• Batterien, aus denen Flüssigkeit austritt, sind gefährlich. Berühren Sie diese nur mit geeigneten Handschuhen.
• Versuchen Sie nicht, Batterien zu öffnen und werfen Sie Batterien nicht in Feuer.
• Normale Batterien dürfen nicht wieder aufgeladen werden. Achtung Explosionsgefahr!
• Verwenden Sie immer Batterien desselben Typs zusammen und ersetzen Sie immer alle Batterien im Gerät zur selben Zeit!
• Nehmen Sie die Batterien aus dem Gerät, wenn Sie es für längere Zeit nicht benutzen.

Konformitätserklärung

Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-5128 in Übereinstimmung mit der Niederspannungsrichtlinie 2006/95/EG, der EMV-Richtlinie 2004/108/EG, der Maschinenrichtlinie 2006/42/EG und der RoHS-Richtlinie 2011/65/EU befindet.

Kuichan, A.

Leiter Qualitätswesen

Dipl.-Ing. (FH) Andreas Kurtasz 25.09.2014

Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de. Klicken Sie unten auf den Link Support (Handbücher, FAQs, Treiber & Co.). Geben Sie anschließend im Suchfeld die Artikelnummer NX-5128 ein.

PEARL.GmbH | PEARL-Str. 1-3 | 79426 Buggingen | Deutschland

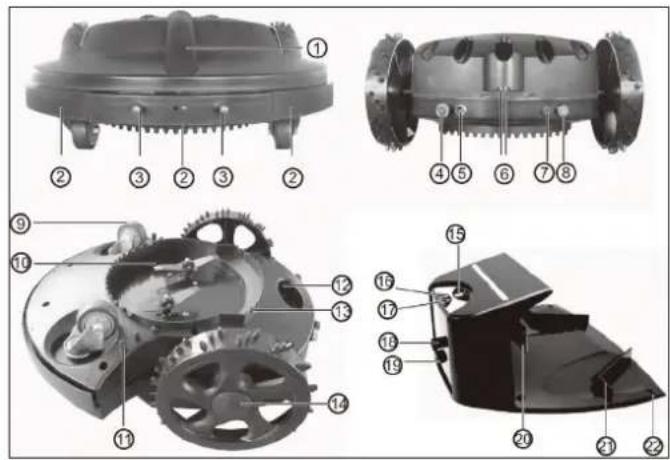

PRODUKTDETAILS

Rasenmäher-Roboter

1 Oberer Tragegriff
2 Stoßleiste: Gerät wechselt die Richtung, wenn die Stoßleiste ein Hindernis berührt
3 Ladekontakte
4 Notfall-Schalter
5 Lade-Anschluss
6 Regen-Sensoren: Gerät kehrt bei Regen automatisch zur Ladestation zurück
7 Betriebsleuchte
8 Schloss: Zum Ein-und Ausschalten des Geräts
9 Steuerräder
10 Klinge
11 Fußschutz
12 Unterer Tragegriff
13 Klingenschutz
14 Radkappe: Muss entfernt werden, um die Räder auszutauschen.
15 Home-Schalter: Bei Betätigung kehrt das Gerät zur Ladestation zurück.
16	Kontrollleuchte Begrenzungsdraht: Rot weist auf inaktiven/beschädigten Begrenzungsdraht hin.
17	Kontrollleuchte Ladevorgang: Rot: Ladevorgang läuft Grün: Ladevorgang abgeschlossen/inaktiv
18 Ladegerät Anschluss
19 Begrenzungsdraht Anschlüsse: Es gilt keine Polarität!
20 Ladekontakte
21 Führung
22 Pflock-Löcher
23 Ladegerät
24 Begrenzungsdraht: Zur Eingrenzung der Mähfläche
25 Fernbedienung
26 Absteckpfähle: Zur Fixierung des Begrenzungsdrahts
27 Pflocke: Zur Fixierung der Ladestation
28	Klingen: 2× 3 cm Klingen(vormontiert) 2× 4 cm Klingen(Ersatz)
29 Schlüssel (inkl. Ersatzschlüssel)
30 2×	AAA 1,5 V Batterien für Fernbedienung
31 Bedienungsanleitung

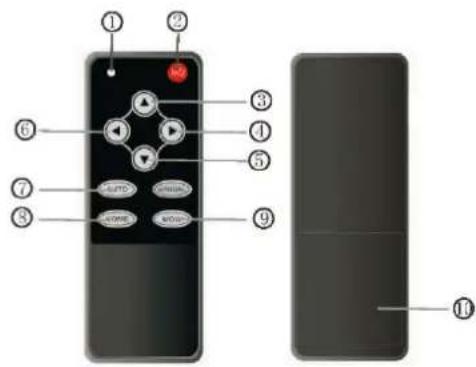

Die Fernbedienung

1. Signal-LED
2. Ein/Aus-Schalter Rasenmäher
3. Geschwindigkeit erhöhen
4. Rechts lenken
5. Geschwindigkeit verringern
6. Links lenken
7. Rasenmäher startet Programm
8. Rasenmäher kehrt zu Ladestation zurück
9. Mähwerk ein-/ausschalten
10. Batteriefach

• Hebe-Sensor: Schaltet Mähwerk aus, wenn das Gerät angehoben wird.
• Neigungs-Sensor: Schaltet den Rasenmäher aus, wenn das Gerät einen Winkel von mehr als 30° erreicht.
• Stoß-Sensor: Bei Berührung eines Hindernisses wird ein Richtungswechsel veranlasst.
• Regen-Sensor: Gerät kehrt bei Regen automatisch zur Ladestation zurück.

INBETRIEBNAHME

Bitte lesen Sie sich die folgenden Instruktionen aufmerksam durch und stellen Sie sicher, dass Sie die vorhergehenden Hinweise verstanden haben, bevor Sie mit der Inbetriebnahme fortfahren.

Schnitthöhe einstellen

Sie können als Schnitthöhe für Ihren Rasen sowohl 3 cm als auch 4 cm wählen (Werkseinstellung: 3 cm). Bei besonders hohem Gras wird empfohlen, zunächst mit 4 cm Schnitthöhe zu mähen, bevor Sie 3 cm einstellen.

1. Schalten Sie den Rasenmäher-Roboter aus und entfernen Sie den Schlüssel vom Gerät.
2. Drehen Sie das Gerät auf den Kopf. Benutzen Sie einen Schraubenschlüssel, um die Muttern der Klingenhalterung herauszudrehen und die Klingen zu entfernen.
3. Setzen Sie die gewünschte Klinge (3 cm oder 4 cm) in die Klingenhalterung und schrauben Sie die Muttern mit einem Schraubenschlüssel fest.
4. Drehen Sie das Gerät wieder um. Die Einstellung der Schnitthöhe ist nun abgeschlossen.

HINWEIS:

Für ein gutes Mähresultat sind gepflegte Klingen unabdingbar. Um stumpfe Klingen zu vermeiden, sollten Sie den Rasen vor dem Mahen deshalb stets von Steinen, Stöcken oder anderen Gegenständen befreien.

Ladestation positionieren

• Wählen Sie eine ebene, trockene und hindernisfreie Stelle für die Ladestation, die frei von magnetischen Interferenzen ist.
  • Die Ladestation muss an einer Außenkante der Rasenfläche auf dem Begrenzungsdraht positioniert werden. Sie kann nicht an der Seite eines Schuppens oder Gerätehauses stehen, das als Insel innerhalb der Rasenfläche steht.
• Stellen Sie sicher, dass sich die Ladestation max. 2,5 m von der zu mähenden Fläche befindet.
• Es ist wichtig, dass von der Rasenfläche aus betrachtet, die Ladekontakte der Ladestation nach links zeigen.

Befestigen Sie die Ladestation mit den vier Pflöcken im Boden, indem Sie die Pflöcke durch die dafür vorgesehenen Löcher in die Erde treiben.

Begrenzungsdraht verwenden

Der Begrenzungsdraht kann nach Belieben sowohl mit den Absteckpfählen am Boden fixiert als auch knapp unter der Erdoberfläche eingegraben werden.

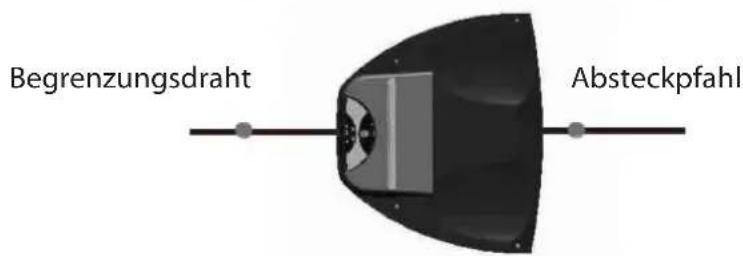

Begrenzungsdraht Absteckpfahl

1. Schließen Sie ein Ende des Begrenzungsdrahts an einer Anschlussklemme der Ladestation an.
2. Befestigen Sie den Begrenzungsdraht mit dem ersten Absteckpfahl neben der Ladestation, spannen Sie ihn und setzen Sie die weiteren Pfähle in einem Abstand von ca. 50 cm. Verlegen Sie den Begrenzungsdraht dicht auf dem Boden.
3. Vervollständigen Sie die Runde und führen Sie den Begrenzungsdraht so an die Rückseite der Ladestation heran, dass sich dieser in einer Linie mit dem Anfang befindet. Berücksichtigen Sie hierbei die Hinweise unter Abstände.
4. Kürzen Sie den Begrenzungsdraht, entfernen Sie vorsichtig die Isolierung und schließen Sie ihn an die andere Anschlussklemme an.

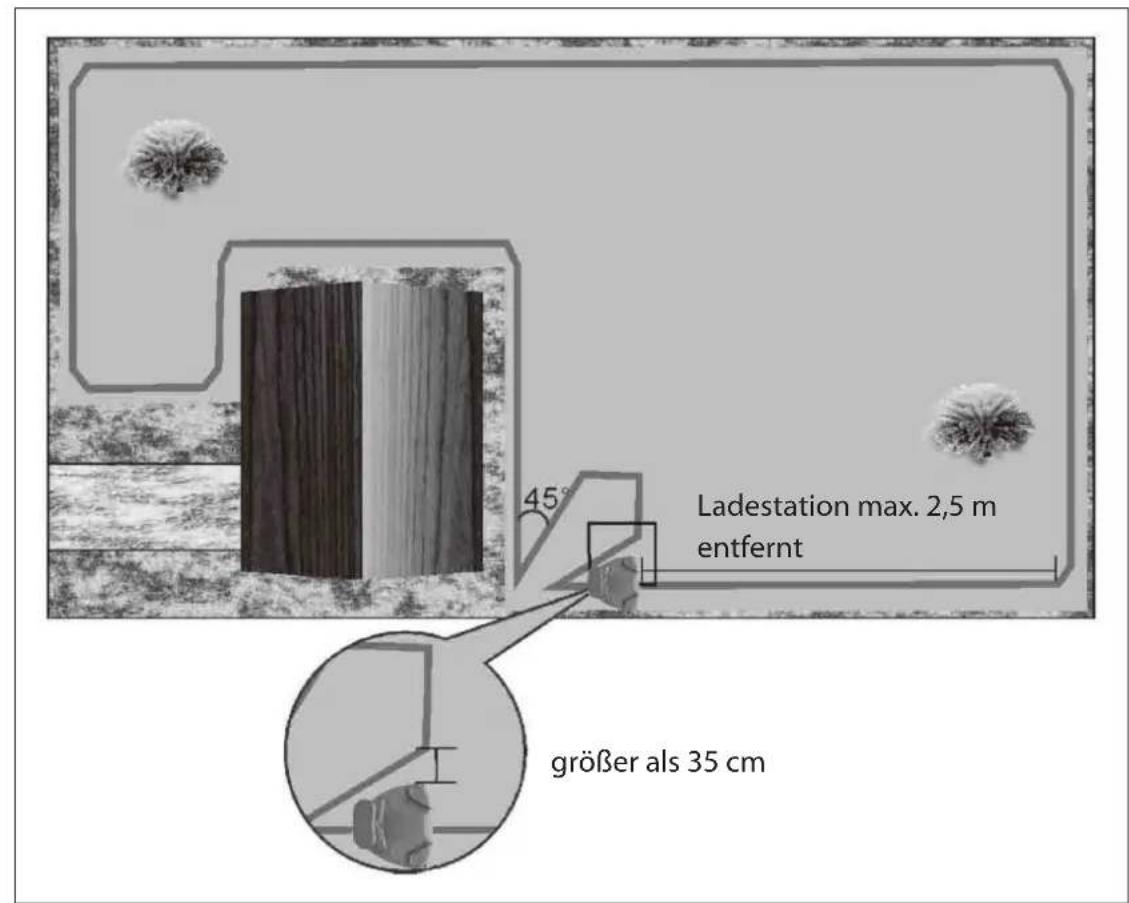

Ladestation max. 2,5 m entfernt größer als 35 cm

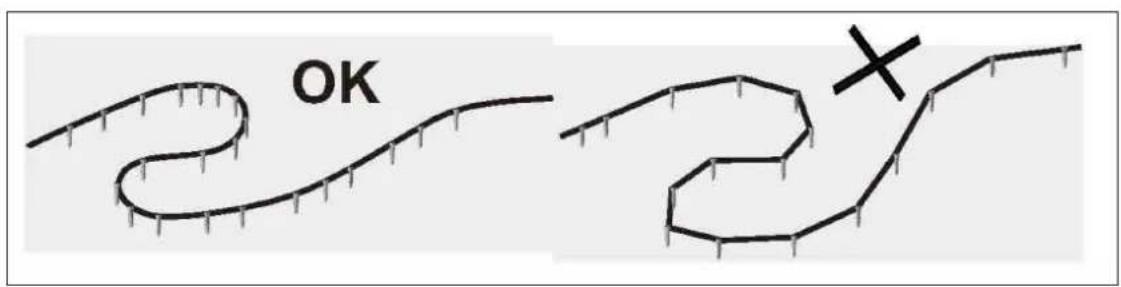

HINWEIS:

Versuchen Sie beim Verlegen des Begrenzungsdrahtes harte Kanten zu vermeiden. Ecken dürfen nicht kleiner als 90° sein.

OK 2×

Abstände

- Der Begrenzungsdraht sollte mindestens 35 cm von Hindernissen, wie zum Beispiel Mauern oder Zäunen, entfernt sein. Dies verhindert Kollisionen des Rasenmäher-Roboters und vermeidet Materialverschleiß.

mindestens 35 cm von Hindernissen entfernt

- Objekt zum Beispiel Blumenbeete, müssen abgegrenzt werden. Die Begrenzungsdrähte zu diesen Zonen dürfen sich allerdings nicht überkreuzen.

1. Schließen Sie das Ladegerät an den Lade-Anschluss auf der Rückseite der Ladestation an.
2. Verbinden Sie das Ladegerät mit einer Steckdose.

HINWEIS:

Das Ladegerät und die Ladestation sind nicht wasserfest. Sorgen Sie für eine Überdachung der Ladestation und positionieren Sie das Ladegerät an einem trockenen Ort.

VERWENDUNG

Überprüfen Sie vor jeder Verwendung

• die korrekte Installation des Begrenzungsdrahtes und der Ladestation,
• ob die zu mähende Rasenfläche frei von Fremdkörpern ist,
  • den Zustand der Klingen.

HINWEIS:

Starten Sie den Rasenmäher nicht, wenn es regnet oder das Gras sehr feucht ist.

Rasenmäher einschalten

1. Stellen Sie den Rasenmäher so in die Ladestation, dass sich die Ladekontakte berühren.
2. Stecken Sie den Schlüssel in das Schloss auf der Rückseite des Rasenmähers und drehen Sie ihn im Uhrzeigersinn.
3. Drehen Sie den Notfall-Schalter ebenfalls im Uhrzeigersinn, bis sich die Arretierung löst.
4. Der Rasenmäher startet nun.

Rasenmäher ausschalten

1. Drücken Sie den Ein/Aus-Schalter des Rasenmähers auf der Fernbedienung. Der Rasenmäher schaltet sich hierdurch in den Standby-Modus.

2. Drehen Sie den Schlüssel auf der Rückseite des Rasenmähers entgegen dem Uhrzeigersinn, um den Rasenmäher-Roboter auszuschalten. Ziehen Sie den Schlüssel aus dem Schloss.

HINWEIS:

Durch Drücken des Notfall-Schalters wird der Rasenmäher sofort ausgeschaltet.

• Der Rasenmäher-Roboter kehrt nach ca. 2,5 Stunden Mähbetrieb automatisch zur Ladestation zurück, um sich wieder aufzuladen. Der Ladevorgang startet dann automatisch.
• Sie können den Rasenmäher-Roboter alternativ auch direkt über das Ladegerät laden. Verbinden Sie hierzu das Ladegerät mit dem Lade-Anschluss auf der Rückseite des Rasenmähers.
• Nach dem Ladevorgang wartet der Roboter betriebsbereit auf einen neuen Startbefehl per Fernbedienung. Dadurch ist ein unbeabsichtigter Betrieb und damit z.B. auch die Gefährdung von Haustieren ausgeschlossen.“

WARTUNG, REINIGUNG UND LAGERUNG

Achtung!

Stellen Sie vor jeder Wartung oder Reinigung sicher, dass der Rasenmäher ausgeschaltet ist und der Schlüssel vom Schloss entfernt wurde. Ziehen Sie außerdem immer den Netzstecker des Ladegeräts aus der Steckdose. Benutzen Sie Handschuhe, wenn Sie Arbeiten am Rasenmäher durchführen!

• Reinigen Sie das Äußere des Geräts mit einer weichen Bürste und einem angefeuchteten Tuch.
• Verwenden Sie keine ätzenden oder scharfen Reinigungsmittel.
• Benutzen Sie niemals einen Wasserschlauch oder Hochdruckreiniger zur Reinigung des Geräts.
• Entfernen Sie sämtliche Grasreste und Schmutzablagerungen vom Gerät. Drehen Sie das Gerät mit der Unterseite nach oben und reinigen Sie regelmäßig den Klingenbereich.

Benutzen Sie hierfür eine feste Bürste oder einen Schaber, um fest anhaftenden Grasschnitt zu entfernen.

• Überprüfen Sie, ob alle Muttern und Schrauben fest sitzen, damit ein sicherer Umgang mit dem Gerät gewährleistet ist. Ersetzen Sie verschlissene oder beschädigte Teile.
• Lagern Sie den Rasenmäher-Roboter in gereinigtem Zustand an einem trockenen und kühlen Ort.

FEHLERSUCHE

Achtung! Schalten Sie den Rasenmäher stets vollständig aus, bevor Sie auf Fehlersuche gehen.

Fehler: Der Rasenmäher wird wie angegeben eingeschaltet, startet jedoch nicht.

Lösung: Überprüfen Sie die folgenden Dinge:

• Ist der Begrenzungsdraht korrekt angeschlossen oder gar beschädigt?
• Ist die Ladestation oder der Rasenmäher mit dem Stromnetz verbunden?

Fehler: Die Fernbedienung funktioniert nicht.

Lösung: Wechseln Sie die Batterien, sie könnten entladen sein.

Fehler: Der Rasenmäher hört auf zu arbeiten und ein Signalton ertönt.

Lösung: Überprüfen Sie die folgenden Dinge:

• Steht der Rasenmäher fest auf dem Boden oder ist er evtl. angehoben?
• Ist der Rasenmäher im Boden festgefahren?
• Befinden sich Fremdkörper unter dem Rasenmäher?
• Ist der Rasenmäher zu stark geneigt?

Fehler: Der Rasenmäher bewegt sich, aber das Mähwerk startet nicht.

Lösung: Überprüfen Sie, ob das Mähwerk an der Fernbedienung eingeschaltet ist.

Fehler: Der Rasenmäher gibt lautere Geräusche von sich als sonst.

Lösung: Überprüfen Sie die folgenden Dinge:

• Ist die Rasenhöhe zu hoch?
  • Sind die Klingen beschädigt?
• Befinden sich Fremdkörper im Mähwerk?

TECHNISCHE DATEN

Spannungsversorgung Ladenetzteil 80 bis 230 V AC / 50 Hz
Ausgang DC 29 bis 30,2 V
Max. Motorleistung 85 W
Drehzahl 4.000 U/min
Neigungssensor 30° (2 Sek.)
Maximale Geländesteigung 30 %
Kollisionssensor mechanisch
Max. Bewegungsgeschwindigkeit 42 cm/Sek.
Schalldruckpegel (LpA) 65 dB (A) (EN 786)
Schalldruckpegel (Wad) 74 dB (A) (EN 786)
Rasenmäher Schutzklasse Wasserschutz IPX6
Ladegerät Schutzklasse II
Arbeitstemperatur Rasenmäher	0-40°Celsius
Max. Schnittbreite	28 cm
Max. Rasenhöhe	9 cm
Gewicht Rasenmäher	18 kg
Abmessungen Rasenmäher 56 × 51 × 25 cm
Abmessungen Ladestation	38,5 × 44,5 × 16 cm
Max. Rasenfläche (empfohlen)	1200 qm
Flächenleistung einer Batterieladung	600 qm
Batterie	Panasonic LC-R127R2 PG1
Kapazität	7,2 Ah (12V, 7,2 Ah, 20 HR)
Ladezeit	3 bis 4 h
Arbeitszeit	2 bis 3 h
