BEDIENUNGSANLEITUNG 47-72001 TS Electronic

Montage- und Bedienungsanleitung

PHOTOELEKTRISCHES RAUCH- UND FEUER- ALARMSYSTEM

Artikelnummer:

47-72001 (welss)

47-72007 (Holzdekor hell)

47-72008 (Holzdekor dunkel)

Geprüft nach EN 14604:2005/AC:2008 und VdS 2344 (soweit anwendbar)

Geeignet für den privaten Gebrauch in Häusern, Wohnungen und Wohnwagen

Bitte lesen Sie die Bedienungsanleitung vor der ersten Inbetriebnahme des Rauchmelders sorgfältig durch. Bewahren Sie diese unbedingt auf, damit Sie später etwas nachlesen können. Bei der Weitergabe dieses Produktes geben Sie auch die Bedienungsanleitung mit. Die Sicherheits-, Montage- und Bedienhinweise müssen unbedingt beachtet werden.

Produktmerkmale

• batteriebetriebener Rauchmelder mit photo-elektrischem Streulichtprinzip
• Schallemission im Alarmfall mindestens 85 dB(A)
  • Batteriekapazitätserkennung
• integrierter Testknopf zur Funktionsprüfung

Sicherheitshinweise

• Überstreichen Sie den Rauchmelder nicht mit Farbe
• Rauchmelder erkennen nur den Rauch eines Brandes, nicht aber die Flamme selbst.
• Rauchmelder löschen keinen Brand. Suchen Sie bei einem Alarm den Brandherd und rufen Sie gegebenenfalls die Feuerwehr.
• Der Rauchmelder erzeugt einen sehr lauten und schrillen Ton. Um Gehörschädigungen zu vermeiden, ist bei einem Funktionstest ein Mindestabstand von 50 cm einzuhalten.
• Der Rauchmelder überwacht nur einen definierten Bereich im Umfeld des Montageorts. Installieren Sie ausreichend viele Rauchmelder im gesamten Wohnbereich, um optimalen Schutz zu gewährleisten.
• Menschen unter Alkohol- oder Drogeneinfluss werden von dem Signalton möglicherweise nicht geweckt.

Richtiges Verhalten im Brandfall

Alarmieren Sie sofort die Feuerwehr.

Retten Sie sich und gefährdete Personen aus dem Gefahrenbereich. Hallen Sie sich bei starker Rauchentwicklung in Bodennähe auf und pressen Sie sich ein feuchtes Tuch vor Mund und Nase. Benutzen Sie keine Aufzüge. Verschließen Sie die Türren und Fenster brennender Räume, um eine Ausweitung von Feuer und Rauch zu verhindern. Beim Verlassen öffnen Sie keine Tür ohne vorheriges Fühlen der Oberfläche! Ist diese heiß oder wenn Sie Rauch unter der Tür hereinströmen sehen, öffnen Sie die Tür nicht, sondern benutzen Sie einen alternativen Fluchtwag. Ist eine Flucht nicht möglich, suchen Sie sich einen sicheren Raum, schließen Sie die Tür und machen sich am Fenster bemerkbar. Dichten Sie die Spalten an der Tür mit nassen Laken oder Handtüchern ab, um ein Eindringen des Rauches zu vermeiden.

Löschen Sie Entstehungsbrände mit vorhandenem Löschgerät. Kleinbrände können oftmals mit einer Decke erstickt werden. Löschen Sie Friteusenbrände nie mit Wasser, sondern decken Sie das Feuer mit einem Deckel ab.

Gelingt Ihr Löschversuch nicht sofort, verlassen Sie den Brandraum und alarmieren Sie die Feuerwehr.

Falscher Alarm

Der Rauchmelder sollte falschen Alarm minimieren. Zigarettenrauch wird normalerweise keinen Alarm auslösen, nur wenn der Rauch direkt in das Gerät geblasen wird. Verbrennungspartikel, die auch beim Kochen entstehan, können einen Alarm aktivieren, wenn sich der Rauchmelder in der Nähe von Kochanlagen befindet. Große Mengen von Verbrennungspartikeln und Rauch werden gewöhnlich durch Kochen erzeugt. Sollte das System einen Alarm melden, prüfen Sie zuerst, ob Brandherde wirklich existieren. Sollte ein Feuer entdeckt werden, rufen Sie die Feuerwehr. Sollte kein Feuer existieren, prüfen Sie, ob die unter der Rubrik "Ungeignete Montageorte" aufgeführten Gründe den Alarm ausgelöst haben könnten.

Warnung: Wenn Unsicherheit hinsichtlich der Ursache eines Alarms vorliegt, sollte angenommen werden, dass der Alarm an einem tatsächlichen Feuer liegt und die Wohnung sofort evakulert werden.

Empfohlene Montageorte

Beispiel für eine Wohnung

Wohnen Bad Küche Flur Essen Schlafen Schlafen

○ Rauchmelder optimale Ausstattung
● Rauchmelder Mindestausstattung

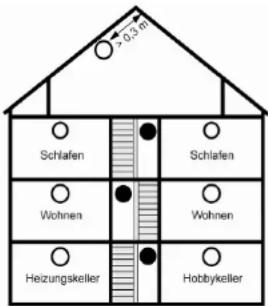

Beispiel für ein Wohnhaus

Schlafen Schlafen Wohnen Wohnen Heizungskeller Hobbykeller

○ Rauchmelder optimale Ausstattung
● Rauchmelder Mindestausstattung

Empfohlene Montageorte

Installieren Sie Rauchmelder unmittelbar vor bzw. in Schlafzimmern, damit die Bewohner nachts bei einem Rauchalarm geweckt werden. Versuchen Sie Fluchtweg von Schlafzimmern zu sichern, da diese Räume gewöhnlich am weitesten von Ausgängen entfernt sind. Rauch und andere Verbrennungsrückstände steigen nach oben an die Zimmerdecke und verbreiten sich horizontal. Daher ist eine optimale Funktion des Rauchmelders gewährleistet, wenn dieser in der Raummitte unter der Decke montiert wird. Ist dies nicht möglich, halten Sie einen Mindestabsstand von 50 cm zur Wand und 60 cm zu jeder Ecke ein. Jedoch in Mobilhäusern (Wohnwagen) wird das Anbringen des Rauchmelders an Innenseitenteilen erforderlich sein, um eine thermale Barriere, die sich hinter der Decke bilden kann zu verhindern.

Montieren Sie in Gebäuden mit mehreren Stockwerken zur Absicherung von Treppen mindestens in jedem Etagenflur einen Rauchmelder. Treppen wirken im Brandfall schnell als Schornsteine für Rauch und Feuer und tragen deshalb zu einer schnellen Ausbreitung bei.

Ungeelignete Montageorte

Um Fehlalarme zu vermeiden, montieren Sie den Rauchmelder:

- nicht in Küchen, Badezimmern, Garagen und Räumen, in denen unter normalen Bedingungen starker Wasserdampf, Staub und Rauch entsteht oder Verbrennungsrückstände auftreten.

- nicht in der Nähe von Feuerstätten und Kaminen. - nicht in der Nähe von Belüftungsschächten, da de Luftstrom unter Umständen verhindern kann, dass Rauch zum Melder gelangt.

- nicht in der Nähe von Leuchtstoff- und Energiesparlampen, weil der Starter durch die elektrischen Felder beim Einschalten der Lampe Fehlalarme auslösen kann (Mindestabstand 50 cm).

- nicht in Räumen, die höher als 6 m sind.

- nicht direkt in einer Dachspitze. Halten Sie einen Mindestabstand von 30 cm ein.

Senkrechte Montage des Rauchmelders vermeiden Um eine störungsfreie Funktion zu gewährleisten, montieren Sie den Rauchmelder möglichst waagerecht. Eine senkrechte Montage (z.B. an Wänden) kann zu Fehlfunktionen führen.

Gebrauch, Test und Instandhaltung

Gebrauch: Der Rauchmelder funktioniert sobald Batterien eingelegt sind.

Wenn Verbrennungsprodukte in der Luft aufgespürt werden, ertönt ein lauter Alarm, der aufhört sobald die Luft gereinigt ist.

Test: Testen Sie, indem Sie den Testknopf für mindestens 4 Sekunden gedrückt halten, bis der Alarm ertönt. Es wird dabei ein Selbstestprogramm aktiviert, der Alarm ertönt, wenn der elektrische Kreislauf, Horn und Batterie funktionieren.

Testen Sie den Rauchmelder einmal wöchentlich, z.B. wenn Sie Staubsaugen. Sollte kein Alarm erlönen, könnte die Batterie defekt sein, die den Rauchmelder unbrauchbar macht. In diesem Fall ersetzen Sie die Batterie und testen Sie erneut. Schallemission im Alarmfall mindestens 85 dB(A).

Instandhaltung: Ihr Rauchmelder erfordert fast keine Instandhaltung oder Pflege, jedoch wird eine regelmäßige Reinigung mittels eines Staubsaugers empfohlen, um die äußere Kammer von Staub zu befreien.

DER RAUCHMELDER WIRD NICHT OHNE BATTERIE FUNKTIONIEREN. EINE NEUE BATTERIE MUSS EINGESETZT WERDEN, WENN DAS SCHWACHBATTERIESIGNAL ENTÖNT. TESTEN SIE WÖCHENTLICH UND NACH JEDEM BATTERIEWECHSEL INDEM SIE DIE PRÜF TASTE FÜR MINDESTENS 4 SEKUNDEN GE- DRÜCKT HALTEN. LESEN UND BEFOLGEN SIE ALLE ANLEITUNGEN UM EINE SICHERE FUNKTION DES RAUCHMELDERS ZU GEWÄHRLEISTEN.

Austauschen der Batterien

In der Regel hält die 9V Batterie bis zu einem Jahr bei normaler Nutzung. In Räumen mit hoher Luftfeuchte und/oder hohen Temperaturen kann die Batteriekapazität jedoch vorzeitig erschöpft sein. Der Rauchmelder hat eine Anzeige für schwache Batterien und ein hörbares „Zwilschem“. Es erübt in 30-40 Sek. Intervallen und hält mindestens 30 Tage. Wechseln Sie die Batterie aus, wenn Sie diesen Hinweis vernehmen. Verwenden Sie ausschließlich 9V Marken-Batterien (erhältlich in den meisten Drogerien, Haushaltswaren- oder Elektrofachgeschäften).

Empfohlene Batterietypen:

Carbon-Zink Typ: Eveready #216;

Alkalische Typen: Eveready Energizer #522

Gold Peak #1604A;

Vinnic AM9V;

Duracell #MN 1604

Nicht zur Verwendung mit Lithiumbatterien geeignet!

Explosionsgefahr bei unsachgemäßer Handhabung der Batterle.

Ersatz nur durch identischen oder einen gleichwertigen Typ.

Installation und Anbringung

Ihr Rauchmelder ist für eine einfache Montage an der Decke konstruelt. Eine komplette Installationsausrüstung wird bei jedem Rauchmelder mit geliefert. Zunächst drehen Sie die Bodenplatte gegen den Uhrzeigersinn, nehmen diese ab und halten die Bodenplatte an den gewünschten Montageort und markieren z.B. mit einem Bleistift zwei Bohröcher. Bohren Sie nun mit einem 5,5mm Bohrer 25-30mm tief, setzen die beiliegenden Dübel ein und befestigen Sie dann die Bodenplatte mit den ebenfalls beiliegenden Schrauben.

An Holzverkleidungen oder Balken befestigen Sie die Bodenplatte nur mit den beiliegenden Schrauben (falls erforderlich vorbohren).

Verbinden Sie die Batterie mit dem Anschlussclip und legen Sie die Batterie flach in den Batteriekasten ein. Befestigen Sie das Alarmsystem an der Bodenplatte indem Sie es auf die Bodenplatte aufsetzen und durch drehen im Uhrzeigersinn verriegeln. Der Rauchmeider ist mit einer Sicherheitsausstattung ausgerüstet, die ein Anbringen des Alarmsystem an der Bodenplatte verhindert, wenn keine Batterie eingelegt wurde. Wenn Ihr Rauchmeider nicht an die Bodenplatte passt, stellen Sie bitte sicher, dass die Batterie ordnungsgemäß installiert ist.

Überprüfen Sie nach der Installation alle Teile auf korrekte Montage und stabilen Sitz. Der Rauchmelder ist jetzt betriebsbereit. Bitte testen Sie die Funktion des Rauchmelders nun, indem Sie den Testknopf für mindestens 4 Sekunden gedrückt halten. (siehe Kapitel Gebrauch, Test und Instandhaltung) um die ordnungsgemässe Funktion zu überprüfen.

Sicherheltsvorkehrungen

In bestimmten Situationen kann ein Rauchmelder nicht effektiv zum Schutz gegen Feuer sein:

- Beim Rauchen im Bett.

- Bei Kindern, die sich unbeaufsichtigt im Haus

befinden und Zugang zu Zündquellen haben.

- Beim Hantieren mit entzündlichen Flüssigkeiten

(z.B. Reinigungsbenzin)

Auslausch/Ersatz des Rauchmelders

Ersetzen Sie den Rauchmelder spätestens

nach 10 Jahren

In diesem Rauchmelder sind wiederverwendbare Stoffe enthalten.

Zum Schutz der Umwelt entsorgen Sie die Batterien

bitte ordnungsgemäß.

Alarmsignale

Signalton	Leuchtdiode	Bedeutung
lauter Intervall- ton	blinkt	Lokaler Raucha-larm
Signafton „Zwit-schem“ im 30 – 40 Sek.-Takt	blinkt	Batterie defekt oder leer – Aus-tausch der Batterie

Betriebsignale

Signalton	Leuchtdiode	Bedeutung
-	blinkt im 45 Sek.-Takt	automatischer Selbsttest
lauter Intervallton	blinkt	Funktionstest nach Drücken der Testtaste

Technische Daten

Nennspannung/Batterie: 9 Volt E-Block

Batterielebensdauer: ca. 1 Jahr

Optische Anzeige: rote LED

Akustische Alarmanzeige: verschiedene Signaltöne

Piezosignalgeber: Intermittierend

Lautstarke: 85 dB(A)

Gehausemäße: 108 x 35 mm (Ø x H)

Betriebstemperatur: +5 °C bis +45 °C

Gewicht: 150 g

VoS-Anerkennung: siehe Typenschild

Entsorgung

Entsorgen Sie den Rauchmelder nicht über den Hausmüll.

-

Gemäß europäischer Richtlinie 02/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt werden und einer umweitgerechten Wiederverwertung zugetührt werden.

Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der

Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle (örtliche Sammelstelle für Elektrogeräte z.B. Wertstoffhof) überlassen werden, die eine Beseitigung im Sinne des nationalen Kreislaufwirtschafts- und Abfallgesetzes durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Garantle

3 Jahre gegen Material- und Fabrikationsfehler ab Kaufdatum. Ein fehlerhaftes Gerät ist bei dem Händler zu reklamieren, bei dem dieses gekauft wurde. Bitte legen Sie dem reklamierten Gerät unbedingt den Kaufbeleg und eine Fehlerbeschreibung bei.

Im Rahmen der Garantieabwicklung behalten wir uns eine Überprüfung des Geräts durch unsere Abteilung Qualitätsprüfung vor. Von der Garantie ausgenommen sind Fehler bzw. Mängel aufgrund unsachgemäßen Einbaus bzw. unsachgemäße Verwendung.

Verwenden Sie diesen Rauchmelder nicht länger als 10 Jahre.

Hergestellt für:

Tele-Sound GmbH

Bronzestr. 7

33415 Verl

Tel.: [phone]

Fax: [phone]

Internet: www.ts-electronic.de

E-mail: [e-mail]

(03/2015)
