BEDIENUNGSANLEITUNG Marta Trixie
Aufbauanleitung & Stückliste/Assembling Instruction & Parts List
Art-Nr/Item no.44601
| Art.-Nr./Item No. | Kratzbaum/Scratching Post | Farbe/Colour Höhe/Height | Farbschlüssel/Colour Code |
| 4460 Marta beige-fuchsia/beige-fuchsia130 cm 1 |
| Pos. Nr./Pos. No. | Bezeichnung/Description | Abmessung/Measurement in mm | Anzahl/Quantity | Art. Nr./Item No. |
| Pos. 1 Bodenplatte/Bottom plate 1000 | × 20 × 450 1 44601-10 | |||
| Pos. 2 Höhle/Cave 350 × 590 1 44601-11 | ||||
| Pos. 2a Kissen 340 1 44601-40 | ||||
| Pos. 3 Trittbrett/Footboard | 280 × 200 × 20 | 1 44601-12 | ||
| Pos. 4 | Liegeplatte, mit Loch und Ball/Lying plate, with hole and ball | 570 × 20 × 450 | 1 | 44601-13 |
| Pos. 5 | Kratzplatte mit Ball/Scratching plate with ball | 290 × 25 | 1 | 44601-14 |
| Pos. 6 | Liegeplatte für Bettchen/Lying plate for bed | 370 × 20 | 1 | 44601-15 |
| Pos. 7 | Kuschelsack/Cuddy bag | 400 × 140 | 1 | 44601-50 |
| Pos. 8 | Bettchen für Liegeplatte/Bed for lying plate | 390 × 80 | 1 | 44601-51 |
| Pos. 9 | Stamm/Post 90 × 250 1 4460-30 | |||
| Pos. 10 Stamm/Post 90 × 270 3 4460-31 | ||||
| Pos. 11 | Stamm, mit Stehbolzen/Post, with spacer bolt | 90 × 310 | 1 | 4460-32 |
| Pos. 12 | Stamm/Post | 90 × 560 | 1 | 4460-33 |
| Pos. 13 | Stamm, mit Stehbolzen/Post, with spacer bolt | 90 × 560 | 1 | 4460-34 |
| Pos. 14 Senkkopfschraube/Countersunk bolt | M 8 × 50 | 3 4460-60 | ||
| Pos. 15 | Senkkopfschraube/Countersunk bolt | M 8 × 35 | 1 | 4460-60 |
| Pos. 16 Gewindestange/Thread rod | M 8 × 80 | 4 4460-60 | ||
| Pos. 17 | Gewindestange/Thread rod | M 8 × 48 | 1 | 4460-60 |
| Pos. 18 | Linsenkopfschraube/Rounded head screw | M 6 × 15 | 1 | 4460-60 |
| Pos. 19 | Unterlegscheibe/Washer | M 6 × 12 | 1 | 4460-60 |
| Pos. 20 | Hutmutter/Cap nut screw | M 6 × 10 | 1 | 4460-60 |
| Pos. 21 | Inbusschlüssel/Allen key | 5 | 1 | 4460-60 |


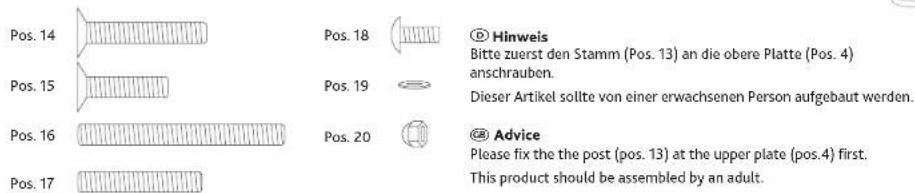

Pos. 14 Pos. 15 Pos. 16 Pos. 17 Pos. 18 Pos. 19 Pos. 20 © Hinweis Bitte zuerst den Stamm (Pos. 13) an die obere Platte (Pos. 4) anschrauben. Dieser Artikel sollte von einer erwachsenen Person aufgebaut werden. © Advice Please fix the the post (pos. 13) at the upper plate (pos.4) first. This product should be assembled by an adult.
