BEDIENUNGSANLEITUNG My Kittie Darling Trixie

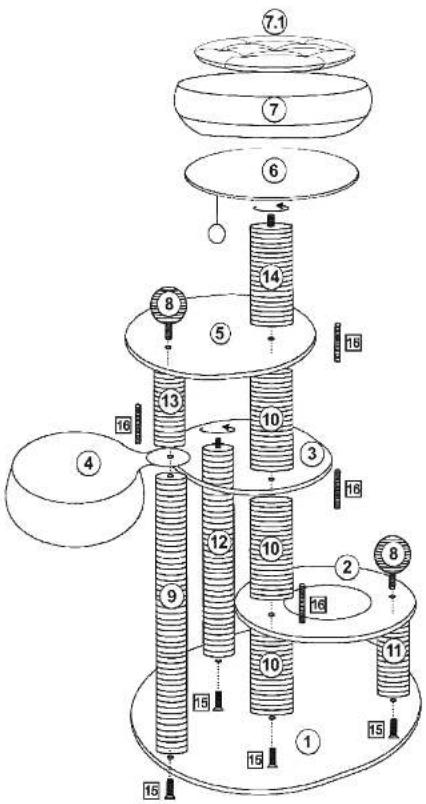

Aufbauanleitung / Assembling Instruction & Stückliste / Parts List
| Art.-N2 /Item No.4492 | Kratzbaum "My Kitty Darling" | 137 cm | ||
| Farben / Colour | Farbschlüssel /Colour code | |||
| creme-braun / cream-brown | 1 | |||
| Pos. N2/ Pos. No. | Bezeichnung / Abmessung /Description | Measurement in mm | Anzahl /Quantity | Art.-N2 / Item no. |
| Pos. 1 Bo | enplatte / Bottom plate . 780 × 25 × 700 1 44921-10 | |||
| Pos. 2 Lie | geplatte mit Loch, oval / Lying plate with hole, oval 450 × 25 × 400 1 44921-11 | |||
| Pos. 3 Lie | geplatte, oval / Lying plate, oval 410 × 25 × 450 1 44921-12 | |||
| Pos. 4 | Kuschelsack mit Metallrahmen / Cuddly bag with metal fram | ø 380 × 200 | 1 44921-3 | |
| Pos. 5 Lie | geplatte, oval / Lying plate, oval 450 × 25 × 410 1 44921-14 | |||
| Pos. 6 Lie | geplatte mit Ball, oval / Lying plate with ball, oval 410 × 25 × 370 1 44921-15 | |||
| Pos. 7 Belt | - Polsterrand / Bed - padded rim 430 × 390 1 44921-40 | |||
| Pos. 7.1 Belt | - Kissen / Bed - cushion 320 × 280 1 44921-41 | |||
| Pos. 8 Sis | alkugel / Sisal ball ø 80 2 44921-50 | |||
| Pos. 9 Stamm | / Post | ø 80 × 730 1 | 4492-30 | |
| Pos. 10 | Stamm / Post | ø 110 × 300 | 3 | 4492-31 |
| Pos. 11 | Stamm / Post | ø 80 × 300 | 1 | 4492-32 |
| Pos. 12 | Stamm, mit Stehbolzen / Post, with spacer bolt | ø 80 × 620 | 1 | 4492-33 |
| Pos. 13 | Stamm / Post | ø 80 × 200 | 1 | 4492-34 |
| Pos. 14 | Stamm mit Stehbolzen / Post with spacer bolt | ø 110 × 300 | 1 | 44921-35 |
| Pos. 15 | Senkkopfschraube / Countersunk bolt | M8 × 50 | 4 | 4492-60 |
| Pos. 16 | Gewindestange / Thread rod | M8 × 80 | 4 | |
| Pos. 17 | Inbusschlüssel / Allen key | 1 | ||


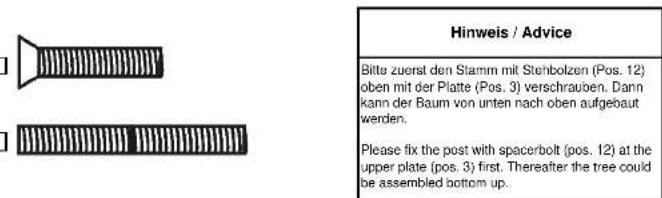

Pos. 15 Pos. 16
| This product should be assembled by an adult. |
