BEDIENUNGSANLEITUNG Palencia Trixie

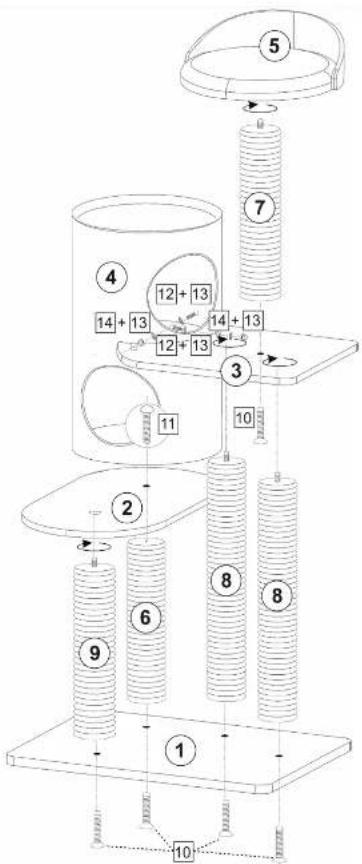

Aufbauanleitung / Assembling Instruction & Stückliste / Parts list
| Art.-Nr. /Item No.4381 | "Palencia" | 137 cm | |||
| Farben / Colours | Farbschlüssel /Colour code | ||||
| belge 1 |
| Pos. Nr. / Bezeichnung / Abmessung / Anzahl /Pos. No. Description Measurement Anzahl | Art.-Nr. /Item no. | Karton Nr. /Carton No. | |||
| Pos. 1 Bodenplatte / Bottom Plate 700 x 20 x 500 1 43811-15 1 | |||||
| Pos. 2 Liegeplatte / Lying plate 580 x 20 x 360 1 43811-11 1 | |||||
| Pos. 3 Liegeplatte / Lying plate 500 x 20 x 400 1 43811-16 1 | |||||
| Pos. 4 Höhle / Cave | ø 360 x 600 1 43811-13 1 | ||||
| Pos. 5 | Liegeplatte mit Rand / Lying plate with rim | ø 400 | 1 | 43811-14 | 1 |
| Pos. 6 Stamm / Post | ø 80 x 400 1 43811-30 | 1 | |||
| Pos. 7 | Stamm mit Stehbolzen / Post with spacer bolt | ø 80 x 500 | 1 | 4381-31 | 1 |
| Pos. 8 | Stamm mit Stehbolzen / Post with spacer bolt | ø 80 x 700 | 2 | 4381-32 | 1 |
| Pos. 9 | Stamm mit Stehbolzen / Post with spacer bolt | ø 80 x 400 | 1 | 4381-33 | 1 |
| Pos. 10 | Senkkopfschraube / Countersunk screw | M8 x 45 | 5 | 4381-60 | 1 |
| Pos. 11 | Linsenkopfschraube / Rounded head screw | M8 x 65 | 1 | 4381-60 | 1 |
| Pos. 12 | Linsenkopfschraube / Rounded head screw | M6 x 20 | 2 | 4381-60 | 1 |
| Pos. 13 | Hutmutter / Cap nut | M6 x 10 | 2 | 4381-60 | 1 |
| Pos. 14 | Unterlegscheibe / Washer | M6 x 12 | 4 | 4381-60 | 1 |
| Pos. 15 | Inbusschlüssel / Allen key | 1 | 4381-60 | 1 | |
| Hinweis / Advice |
| Bitte den Baum von oben nach unten aufbauen. |
| Please assemble the tree top down. |
