BEDIENUNGSANLEITUNG 62302 Trixie
Stückliste/Part List
Kleintierstall/Small Animal Hutch
4c to me 52102
| Ris. | Bezeichnung Description | Maße Measurement | Anzahl Quantity | Art.-Nr Item |
| 1 | Vorderbillsink, Tor, oben front parts with door, top | [1015 x 445 x 25 mm 1 02302-10 | ||
| 2 | Vordanteil, unten Front part, bottom | 1015 x 445 x 25 mm 1 62302-11 | ||
| 3 | Seite wall, links Side panel, left | 565 x 950 x 35 mm 1 82302-30 | ||
| 4 | Soitertoll, rechts Side panel, right | 565 x 950 x 35 mm 1 82302-31 | ||
| 5 | Rockwand, oben Back wall, too | 1085 x 510 x 12 mm | 1 02302-20 | |
| 6 | Rockwand, unten Back wall, bottom | [1085 x 400 x 12 mm] | 1 62302-21 | |
| 7 | Hörslee Bockerplatte Door bench |  | ||
| 8 | Kampc Ramp | 1010 x 180 x 33 mm 1 62302-42 | ||
| 9 | Ausfallbare Radenwanne Drawer with plastic inay |  | 1 02302-41 | |
| 10 | Tennwand, zweidellig Purition, two parts | [530 x 385 x 50 mm] | 1 02302-40 | |
| 11 | Deck inkl. Scharnore koof, including hinges |  | 1 62302-32 | |
| Roc. | Beschreibung Description | Größe Size | Anzahl Quantity | Art.-Nr. Item |
| A | Senkloopschraube Countersunk screw | ∅3,5×60 mm | 8+1 | |
| B | Senkloopschraube Countersunk screw | ∅3,5×30 mm | 14=1 | |
| C | Senkloopschraube Countersunk screw | ∅3,5×40 mm | 1+1 | |
| D | Senkloopschraube Countersunk screw | ∅3×10 mm | 2=1 | |
| E | Fangsond, rechts Check strap, right |  | plus 8 Schrauben F plus 8 screws F 280 mm | |
| F | Linserkopfschraube Lenschade screw | ∅3,6×16 mm | 8+1 | |
| G | Verschlussiegel Locking bolt | plus 1 Schraube B plus 1 screw B 70 mm | 1 |
Weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich) Other parts already assembled (spare parts separately available)
| BeschreibungDescription | GrößeSize | Anzahl.Quartizy | Art.-Nr.Item | |
| Scharrier, schwarz, für keine TürHinge, berrode, für small door | 3,8 cm | 2 | 6235-70 | |
| Scharrier, für Tür oder DachHinge, für door or roof | 5 cm | 4 | 6235-72 | |
| Scharrier, für DachHinge, für roof | 7,6 cm | 2 | 6235-74 | |
| VerriegelungszernLack bei Handlung | ∅5,5 cm | 1 | 6235-51 | |
© Sie finden eine französische und italienische Anleitung unter der jeweiligen Artikel-Nummer auf www.trixie.de.
Aufbauanleitung/Assembling Instruction
Kleintierstall/Small Animal Hutch
(c) 12/06/62307

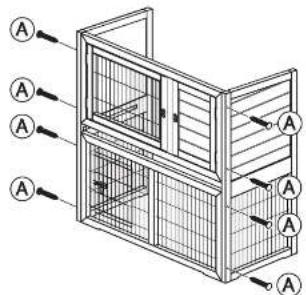

② Verschrauben Sie das linke und rochte Seitenteil (3/4) mit dem oberen und unteren Vorderteil (1/2). ③ Screw the left and right side panel (3/4) with the upper and lower front parts (1/2).

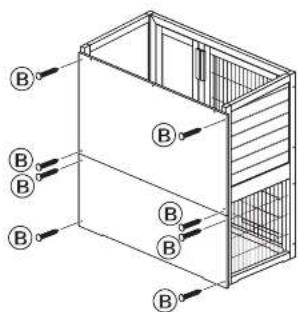

(b) Verschrauben Sie nun die beiden Teile der Rückwand (5/6) mit den Seitenteilen (3/4). (c) Screw both back walls (5/6) with the side panels (3/4).

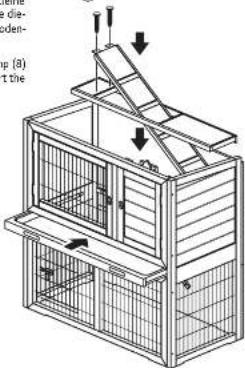

(6) Legen Sie die hintore Bodenplatte (7) hinein, schieben Sie die Rampe (8) durch die kleine Öffnung des Bodens und schrauben Sie diese fest. Schieben Sie die ausziehbare Bodenwanne (9) ein.
Insert the rear hatch (7), put in the ramp (8) and tighten it at the small opening. Insert the drawer with plastic inlay (9).
2×D

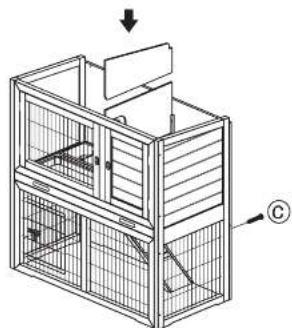

⑤ Schieben Sie die beiden Trennwände (10) hinein. ⑥ Insert both partitions (10).

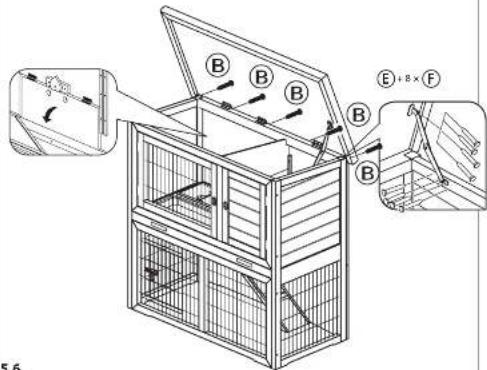

⑥ Befestigen Sie das Dach mit den vormontierten Schemieren (11) und danach das Fangband (E) ⑧ Install the roof with the pre-mounted hinges (11) and then fix the check strap (E).


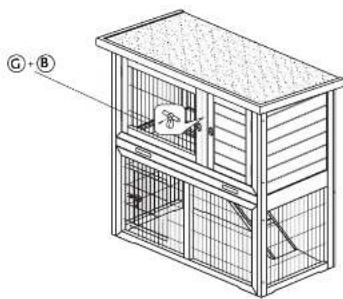

⑧ Schrauben Sie den Verschlussriegel (G) zwischen die Türen. ⑨ Screw the locking bolt (C) between the doors.
