BEDIENUNGSANLEITUNG 62307 Trixie
| Art No /Item No.62307 | "Natura" Kaninchenstall m.Freigehege | 116 x 97 x 63 cm | |||
| Pos. No /Pos. No. | Beschreibung / Description | Abmessung /Measurement | Anzahl /Quantity | Art. No /Item No. | |
| Pos. 1 | Vorderteil inkl. Tür, obenUpper front part incl. door |  | 1015 x 445 x 25 mm 1 | 62307-10 | |
| Pos. 2 | Vorderteil, untenBottom front part | 1015 x 445 x 25 mm 1 | 62307-11 | ||
| Pos. 3 | Seitenteil, linksLeft side panel | 35 x 950 x 565 mm 1 | 62307-30 | ||
| Pos. 4 | Seitenteil, rechtsRight side panel | 35 x 950 x 565 mm 1 | 62307-31 | ||
| Pos. 5 | Rückwand, obenUpper back wall |  | 1085 x 510 x 12 mm 1 | 62307-20 | |
| Pos. 6 | Rückwand, untenBottom back wall | 1085 x 400 x 12 mm 1 | 62307-21 | ||
| Pos. 7 | Hintere BodenplatteMid-floor, backside | 1010 x 33 x 180 mm 1 | 62307-42 | ||
| Pos. 8 | RampeRamp |  | 970 x 20 x 150 mm 1 | 62307-41 | |
| Pos. 9 | Ausziehbare BodenwanDrawer with plastic inla | 1010 x 50 x 385 mm 1 | 62307-40 | ||
| Pos. 10 | Trennwand (2 tlg.)Partition (2 parts) | 12 x 195 x 530 mm12 x 240 x 530 mm | 1 62307-32 | ||
| Pos. 11 | Dach, inklusive ScharnierenRoof, including hinges |  | 1160 x 50 x 670 mm 1 | 62307-50 | |


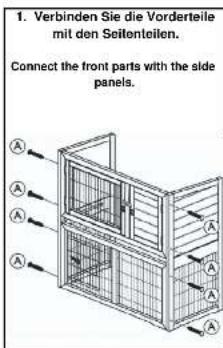

1. Verbinden Sie die Vorderteile mit den Seilenteilen. Connect the front parts with the slide panels.


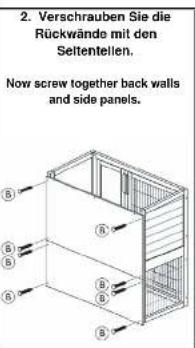

2. Verschrauben Sie die Rückwände mit den Seitentellen. Now screw together back walls and side panels.


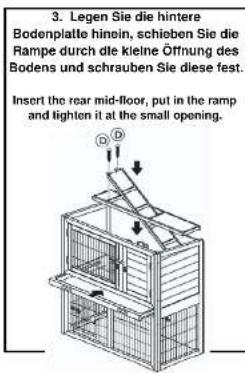

3. Legen Sie die hintere Bodenplatte hinein, schieben Sie die Rampe durch die kleine Öffnung des Bodens und schrauben Sie diese fest. Insert the rear mid-floor, put in the ramp and tighten it at the small opening.


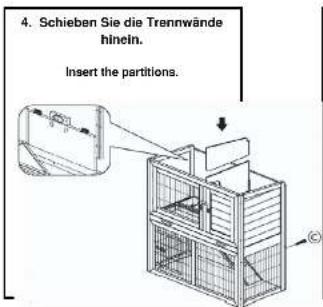

4. Schieben Sie die Trennwände hinein. Insert the partitions.


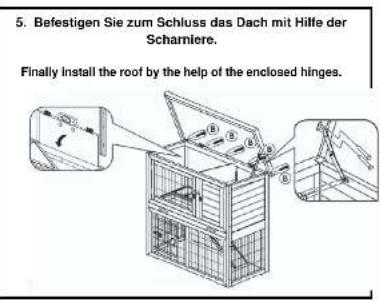

5. Befestigen Sie zum Schluss das Dach mit Hilfe der Scharniere. Finally install the roof by the help of the enclosed hinges.| Kleintelleset / Small parts | ||||
| A | SenkkopfschraubeCountiersunk screw | 9 | 62302-60 | |
| B | 14 | |||
| C | 2 | |||
| D | 3 | |||
| FangbandCheck strap for roof | 28 cm 1 6235-60 | |||
Kleinteileset / Small parts
| weltere bereits vormontierte Telle (als Ersatzteile separat erhältlich) /other parts already assembled (spare parts separately available) | ||
| Scharnier, schmal, für kleine Tür / Hinge, narrow, small door | 3,8 cm 2 6235-70 | |
| Scharnier, für Tür oder Dach / Hinge, for door or roof | 5 cm 4 6235-72 | |
| Scharnier, für Dach / Hinge, for roof | 7,6 cm 3 6235-74 | |
| 3-Wege Verschlussriegel3-way locking bolt | 5,5 cm 1 6235-52 | |
