Produkttyp	Gegensprechanlage
Marke	Gira
Modell	5502910
Abmessungen (H × B × T)	80 × 80 × 40 mm
Gewicht	ca. 0,2 kg
Nennspannung	12 V DC
Stromaufnahme	max. 100 mA
Schutzart	IP20
Betriebstemperatur	0 °C bis +40 °C
Lagertemperatur	-20 °C bis +70 °C
Anschlussart	Schraubklemmen
Montage	Unterputz (UP) für Schalterdose
Funktionen	Sprechen, Hören, Türöffner, Klingelton, Ruftonabschaltung
Audio	Freisprechen, Lautstärke regelbar
Lieferumfang	Gegensprecheinrichtung, Montageanleitung
Reinigung	Mit einem feuchten Tuch abwischen, keine Lösungsmittel
Wartung	Keine besondere Wartung erforderlich
Sicherheit	Nur für den Innenbereich; vor Feuchtigkeit schützen
Ersatzteile	Über den Fachhandel beziehbar
Garantie	2 Jahre (gesetzlich)

Häufig gestellte Fragen - 5502910 Gira

Wie installiere ich die Gira Gegensprechanlage 5502910?

Die Installation erfolgt in einer Unterputzdose (60 mm). Schließen Sie die Adern gemäß Anschlussplan an. Achten Sie auf korrekte Polung. Nach der Montage das Gerät in die Dose einsetzen und Rahmen aufsetzen.

Kann ich die Lautstärke einstellen?

Ja, die Lautstärke der Sprechverbindung und des Klingeltons kann über einen Drehregler an der Seite eingestellt werden. Drehen Sie im Uhrzeigersinn für lauter.

Wie schließe ich einen Türöffner an?

Verbinden Sie den Türöffner mit den Klemmen „Türöffner“ der Anlage. Achten Sie auf die maximale Strombelastbarkeit (typ. 1 A). Verwenden Sie ggf. ein externes Relais.

Die Verbindung zur Außenstation ist gestört. Was tun?

Überprüfen Sie die Verkabelung auf Unterbrechungen oder Kurzschluss. Stellen Sie sicher, dass die Außenstation korrekt mit Spannung versorgt wird. Testen Sie die Verbindung mit einem anderen Gerät.

Wie kann ich den Klingelton ändern?

Der Klingelton ist werkseitig fest eingestellt und kann nicht geändert werden. Bei neueren Modellen ist ein Austausch des Piezo-Elements möglich – wenden Sie sich an den Kundendienst.

Ist die Anlage für draußen geeignet?

Nein, die Anlage ist nur für den Innenbereich (IP20). Die Außenstation (separat erhältlich) ist für den Außeneinsatz ausgelegt.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch ohne Reinigungsmittel. Trocknen Sie es anschließend ab. Vermeiden Sie direkte Sonneneinstrahlung und aggressive Chemikalien.

Was mache ich, wenn die Anlage nicht mehr funktioniert?

Prüfen Sie zuerst die Spannungsversorgung. Kontrollieren Sie die Sicherungen. Falls kein Fehler erkennbar ist, setzen Sie sich mit dem Gira-Service in Verbindung.

Kann ich mehrere Innengeräte anschließen?

Ja, bis zu drei Innengeräte können parallel geschaltet werden. Beachten Sie die Gesamtstromaufnahme. Verwenden Sie einen Verteiler (nicht im Lieferumfang).

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt der Verpackung bei. Sie können sie auch kostenlos auf der Website von Gira oder auf unserer Seite notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG 5502910 Gira

Aufputz-Gehäuse 1- bis 5fach

5501 9..
5502 9..
5503 9..
5504 9..
5505 9..
5508 9..

10 86 43 62 23/17

Zu Ihrer Sicherheit

Anschluss und Montage elektrischer

Geräte dürfen nur durch

Elektrofachkräfte erfolgen!

Diese Anleitung ist Bestandteil des Produkts und muss beim Endkunden verbleiben.

Anleitung vor Gebrauch lesen und beachten.

Montagebeispiel: Aufputz-Gehäuse, 2fach.

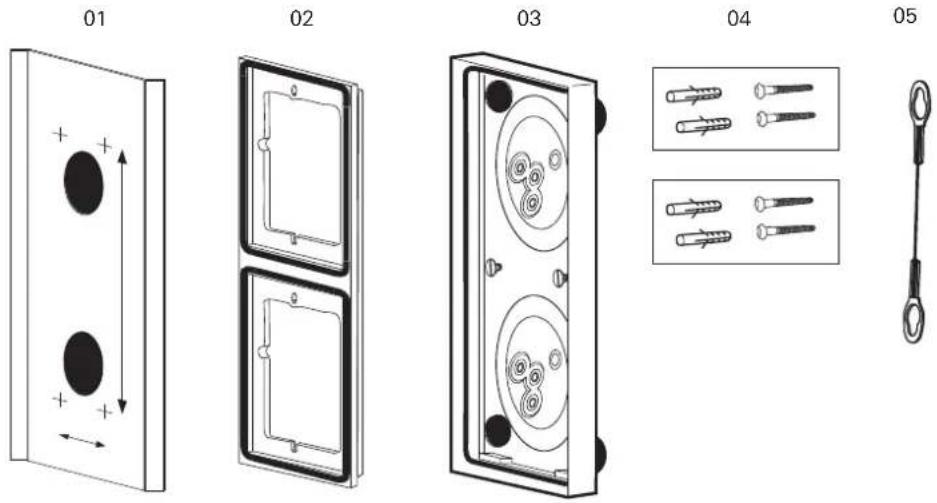

01	1 x	Bohrschablone
02	1 x	Funktionsträger
03	1 x	Gehäuse
04	2 x	Schrauben und Dübel-Set (ø 6 mm)
05	1 x	Sicherungsseil
06	1 x	Systemkabel und Abschlusswiderstände (ab Gehäuse 2fach)
07	1 x	Bithalter und Bit
08	1 x	Montageanleitung

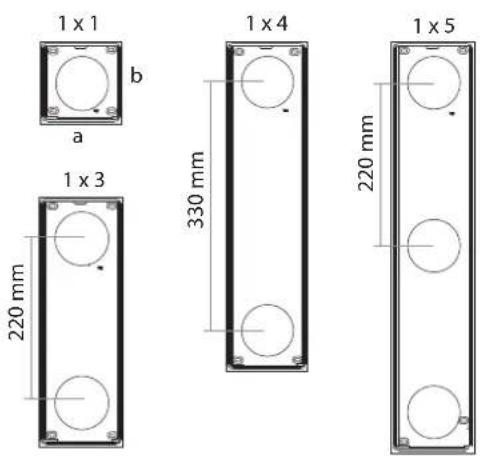

Abmessungen

2 x 2 110 mm 110 mm

	a	b
1 x 1 =	106,5 x 106,5 mm
1 x 2 =	106,5 x 213,0 mm
2 x 2 =	213,0 x 213,0 mm
1 x 3 =	106,5 x 319,5 mm
1 x 4 =	106,5 x 426,0 mm
1 x 5 =	106,5 x 532,5 mm

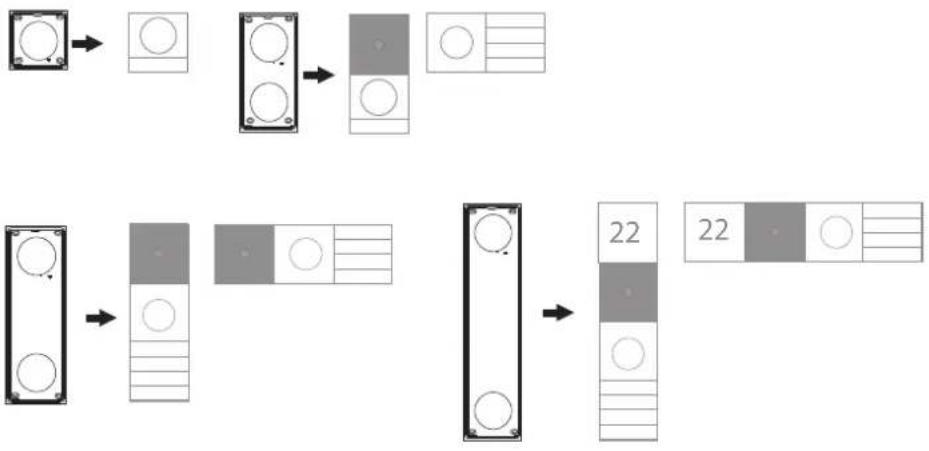

Montagebeispiele

22

Montagevorbereitung

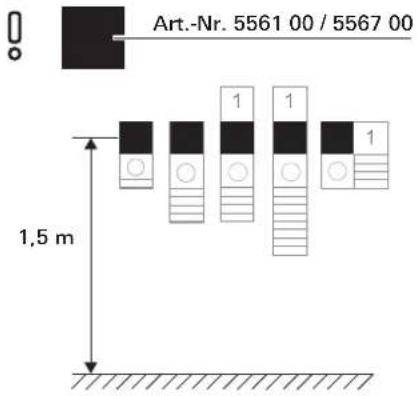

Montagehöhe und Kabellänge beachten

Empfohlene Montagehöhe des Kamera- (Art.-Nr. 5561 00) bzw. Anzeigemoduls (Art.-Nr. 5567 00) beachten. Kabeldurchführung für Anschlussleitung niemals auf Höhe dieser Module planen! Empfehlung: Untere Dichtkappe zur Kabeldurchführung bei senkrechter Montage verwenden. Die Anschlussleitung sollte max. die 1,5fache Länge des verwendeten Aufputz-Gehäuses haben.

Art.-Nr. 5561 00 / 5567 00 1,5 m

Montage

Das Video zur Montage finden Sie hier:

1.

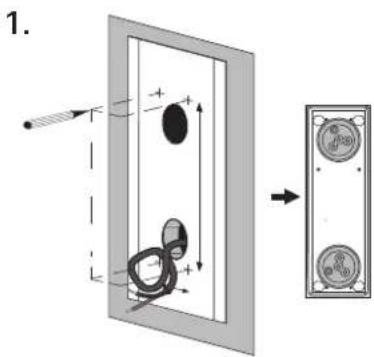

1. Bohrschablone mit den Markierungen für die Leitungseinführung entsprechend der Montageart (waagerecht/senkrecht) ausrichten und Bohrlöcher (ø 6mm) markieren. Das beiliegende Befestigungsmaterial ist nicht für Wärmedämmverbundsysteme (WDVS) geeignet!

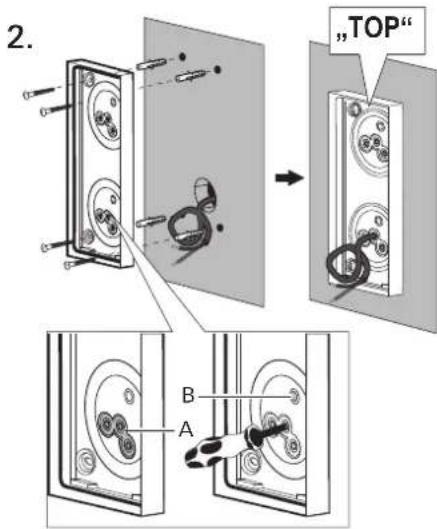

2. Die Dichtkappenen für die Leitungsdurchführung nicht entfernen!

Eine Öffnung (A) für die Leitungsdurchführung auswählen und mit einem runden Gegenstand (kein Kreuzschnitt) durchstechen. Niemals die Membran (B) zur Leitungseinführung verwenden! Anschlussleitung komplett durch die Öffnung führen und Aufputz-Gehäuse montieren.

Sollte sich die Dichtkappe bei der Montage lösen: Dichtkappe wieder einsetzen und korrekten Sitz prüfen, um die Dichtigkeit zu gewährleisten.

180°

3.

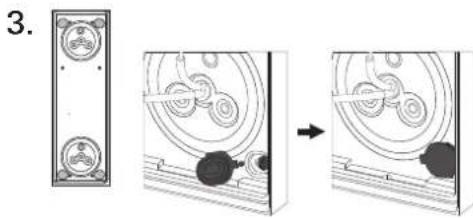

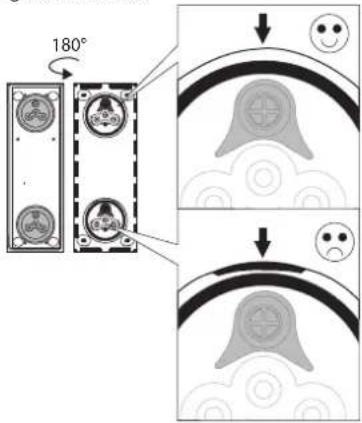

Stopfen Wandverschraubung fest in die Nut drücken und auf richtigen Sitz prüfen.

Bei Verwendung anderer Schraubentypen: die Schraubenköpfe dürfen nicht überstehen.

4.

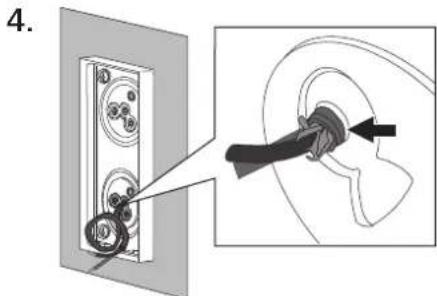

Ummantelung der Anschlussleitung so nah wie möglich an der Dichtkappe abmanteln (siehe Pfeil). Der abgemantelte Teil der Anschlussleitung darf nicht hinter der Dichtkappe liegen, da sonst die Dichtigkeit nicht gewährleistet werden kann.

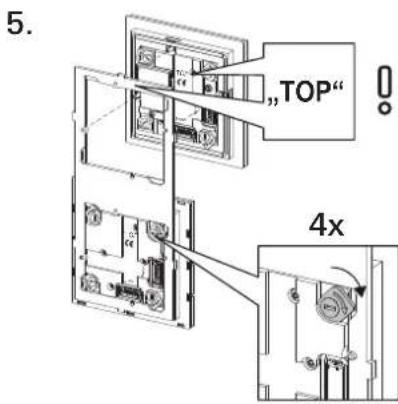

Module in den Funktionsträger einsetzen (TOP-Kennzeichen beachten) und verriegeln. Detaillierte Informationen zu den Modulen siehe Gebrauchsanleitung der einzelnen Module.

1.

2x2

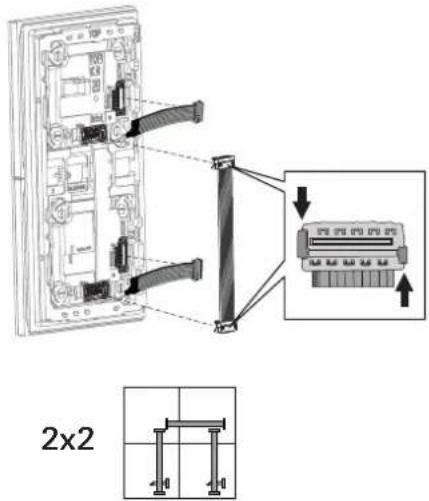

Erst die Abschlusswiderstände und dann das Systemkabel aufstecken. Immer einen Abschlusswiderstand auf das erste und letztes Modul am Systemkabel steckten. Steckercodierung beachten!

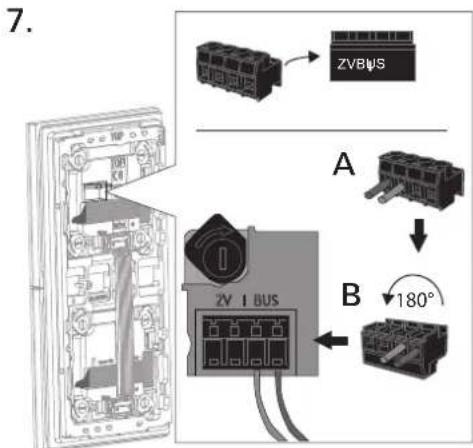

7. ZVBUS A B 180°

Anschlusskabel ablängen und mit Steckklemme verbinden (A). Steckklemme um 180° drehen (B) und auf den Anschluss am Sprech- oder Türstationsmodul stecken.

Keine Brücken zwischen BUS und ZV Am Modul dürfen keine Brücken zwischen BUS und ZV verlegt werden. Das Modul erkennt automatisch, ob eine Zusatz-Spannungs- versorgung (ZV) angeschlossen ist.

8.

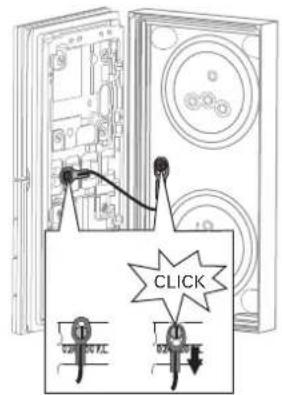

CLICK

Sicherungsseil (l: 120 mm) befestigen.

GIRA

Girsiepen GmbH & Co KG Elektro-Installations-Systeme

Industriegebiet Mermbach Dahlenstraße 42477 Radevormwald

Postfach 1220 42461 Radevormwald

Tel.: [phone] - 0 Fax: [phone] - 191

www.gira.de [e-mail]

9.

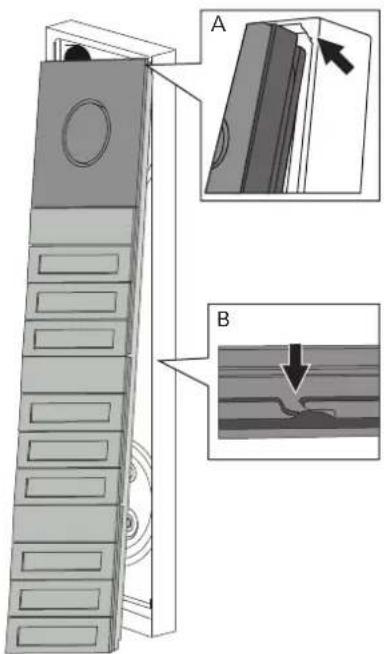

Funktionsträger in das Aufputz-Gehäuse einschwenken (A). Auf die Position des Leitungsguts und des Sicherungsseils achten! Kein Leitungsgut einklemmen. Bei den Aufputz-Gehäusen 4- und 5fach auf die Zusatzverrastung (B) achten.

10.

Aufputz-Gehäuse mit beiligendem Bit und Bithalter (beides gut aufbewahren!) verschließen. Der Schaft des Bithalters ist leicht biegbar und verdreht sich, sobald das Anzugsmoment der Verschlussschraube erreicht ist. Nach abgeschlossener Montage alle Spaltmaße bzgl. Dichtigkeit überprüfen. Verschlussschraube darf nicht überstehen.
