BEDIENUNGSANLEITUNG LPD-3 Schönherr

... über 8.000 Produkt-Ideen für professionelles Organisieren, Präsentieren und Verkaufen!

Laminieren leicht gemacht

... Laminieren jetzt ohne Carrier! Für exzellent laminierte Unterlagen!

... bitte vor Inbetriebnahme erst diese Bedienungs-Anleitung lesen!

Bedienungs-Anleitung

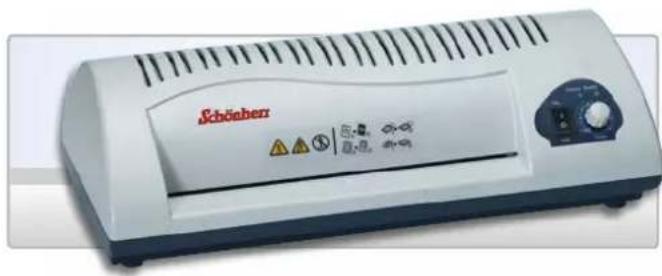

Typ: „Laminier-System LPD-4“

(bis A4-Format) Best.-Nr. L-860

Schöberz

Bedienungs-Anleitung

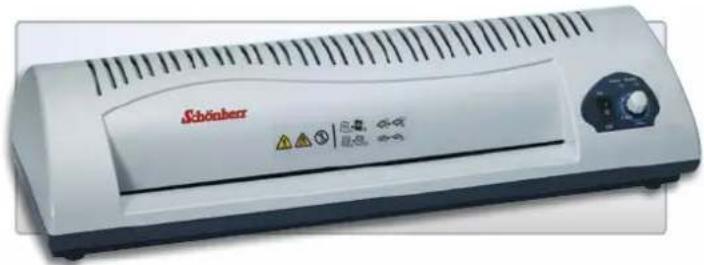

Typ: „Laminier-System LPD-3“

(bis A3-Format) Best.-Nr. L-865

Schönberr

Passendes Zubehör finden Sie unter www.schoenherr.de oder in unserem Haupt-Katalog.

Bindesysteme Schönherr GmbH

Rübenkamp 17 • 21220 Seevetal

Bedienungs-Elemente ...... Seite 2
Inbetriebnahme ...... Seite 3
Laminieren mit Laminier-Folie ...... Seite 4
Laminieren / Sicherheitshinweise ...... Seite 5
Technische Daten ...... Seite 6
Was Sie alles laminieren können ...... Seite 7
Referenzen ...... Seite 8
Ihre Qualitäts-Garantie...... Seite 9

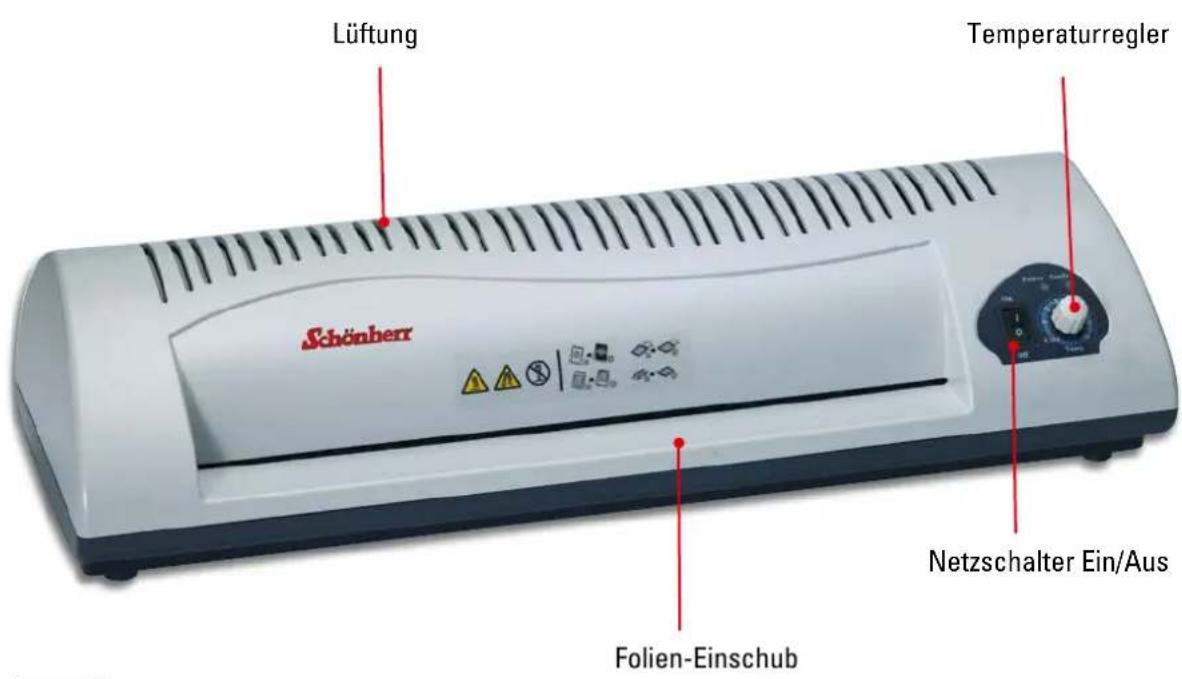

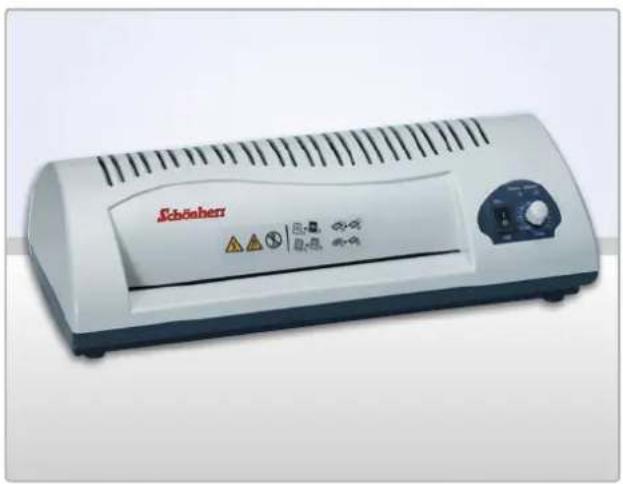

Bedienungs-Elemente

Laminier-Gerät LPD-3/LPD-4

Lüftung Schönherr Temperaturregler Folien-Einschub Netzschalter Ein/Aus

Schsenber

Aufstellen

Stellen Sie das Laminier-Gerät auf einen

stabilen und ebenen Tisch.

(Die ideale Arbeitshöhe sollte ca. 80 cm sein).

Lassen Sie bitte genügend Platz hinter dem Gerät, damit Sie auch nach dem Laminieren die Folie einfach entnehmen können. Bitte schützen Sie Ihr Laminier-Gerät vor direkter Sonnen-Einstrahlung sowie Feuchtigkeit und halten Sie es von Klima-Anlagen und Heizungen fern.

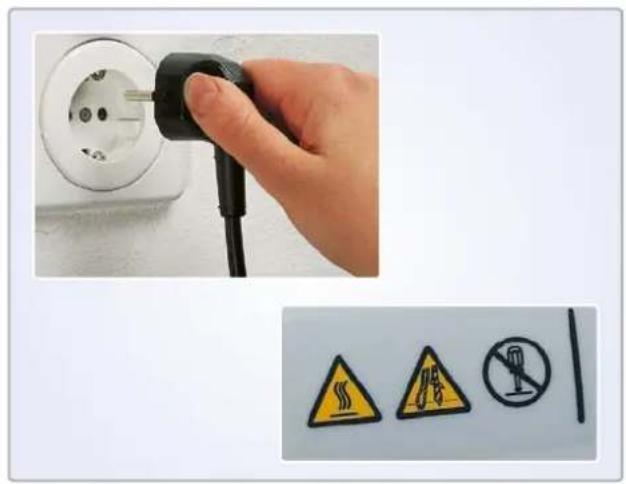

Das Netz-Kabel wird an eine ganz normale

230 V-Steckdose angeschlossen.

Legen Sie das Netzkabel so, dass es nicht

gedehnt, gequetscht oder geknickt werden kann. Achten Sie insbesondere darauf, dass keine Schäden am Stecker und am Netzkabel-Ausgang des Gerätes auftreten können.

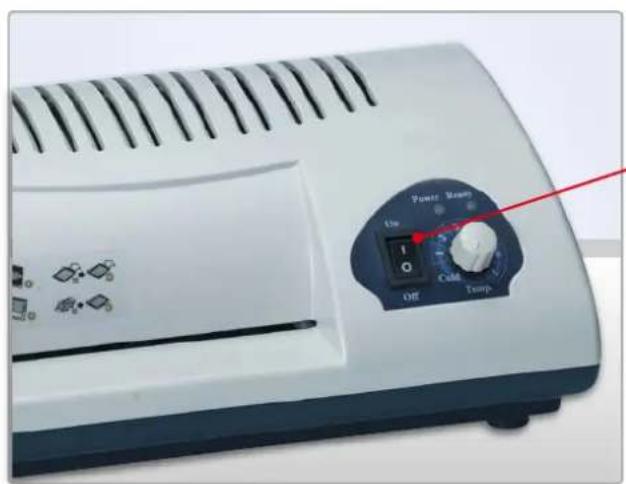

Drücken Sie den schwarzen Ein-/Aus

Kipp-Schalter des Gerätes vorn rechts.

Die rote „Power“-Diode leuchtet auf.

Gewünschte Temperatur am Drehknopf einstellen.

Die grüne Leuchtdiode „Ready“ blinkt.

Nach ca. 5 Minuten leuchtet diese durchgehend grün.

Das Laminieren kann jetzt beginnen.

Empfohlene Laminier-Temperatur-Einstellung

Folien-Stärke	Papiertyp	LPD-4 LPD-3
80 Micron Kopierpapier 1 - 2 1 - 2
80 Micron Katalogseiten 1 - 2 1 - 2
80 Micron Photo 2 - 3 2 - 3
100 Micron Kopierpapier 2 - 3 2 - 3
100 Micron Katalogseiten 2 - 3 2 - 3
100 Micron Photo 3 - 4 3 - 4
125 Micron Kopierpapier 2 - 3 2 - 3
125 Micron Katalogseiten 2 - 3 2 - 3
125 Micron Photo 3 - 4 3 - 4

Wichtig:

Beginnen Sie immer mit der niedrigsten empfohlenen Temperatur- Einstellung.

Erhöhen Sie die Temperatur bei Bedarf nur in kleinen Schritten.

Das Infrauverzschutz 1. Einfluss 2. Einfluss 3. Einfluss 4. Einfluss 5. Einfluss 6. Einfluss 7. Einfluss 8. Einfluss 9. Einfluss 10. Einfluss 11. Einfluss 12. Einfluss 13. Einfluss 14. Einfluss 15. Einfluss 16. Einfluss 17. Einfluss 18. Einfluss 19. Einfluss 20. Einfluss 21. Einfluss 22. Einfluss 23. Einfluss 24. Einfluss 25. Einfluss 26. Einfluss 27. Einfluss 28. Einfluss 29. Einfluss 30. Einfluss 31. Einfluss 32. Einfluss 33. Einfluss 34. Einfluss 35. Einfluss 36. Einfluss 37. Einfluss 38. Einfluss 39. Einfluss 40. Einfluss 41. Einfluss 42. Einfluss 43. Einfluss 44. Einfluss 45. Einfluss 46. Einfluss 47. Einfluss 48. Einfluss 49. Einfluss 50. Einfluss 51. Einfluss 52. Einfluss 53. Einfluss 54. Einfluss 55. Einfluss 56. Einfluss 57. Einfluss 58. Einfluss 59. Einfluss 60. Einfluss 61. Einfluss 62. Einfluss 63. Einfluss 64. Einfluss 65. Einfluss 66. Einfluss 67. Einfluss 68. Einfluss 69. Einfluss 70. Einfluss 71. Einfluss 72. Einfluss 73. Einfluss 74. Einfluss 75. Einfluss 76. Einfluss 77. Einfluss 78. Einfluss 79. Einfluss 80. Einfluss

Empfohlene Laminier-Materialien und Folien-Taschen

Sie können Standard-Folien-Taschen mit einer Dicke von 80 Micron bis 125 Micron verwenden.

Um hochwertige Ergebnisse zu erzielen, verwenden Sie ausschließlich Schönherr-Laminier-Folien. Zusätzlich wird damit die Lebensdauer des Gerätes verlängert.

Und so einfach geht das!

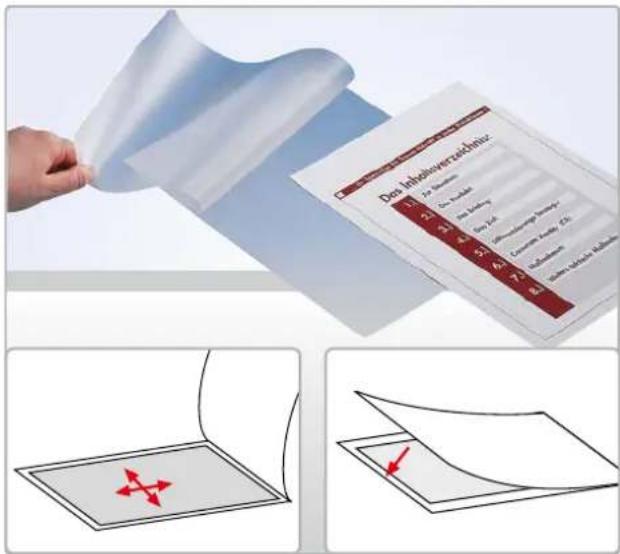

Klappen Sie die Laminier-Folie auf und legen Sie Ihr Papier mittig ein.

Es muss auf jeder Seite ein Abstand von 2-3 mm zum Folien-Rand sein.

Schließen Sie dann die Laminier-Folie.

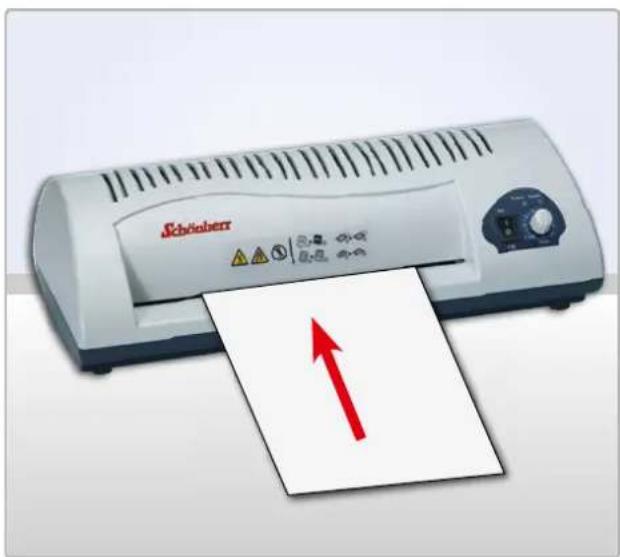

Führen Sie die Laminier-Folie (mit der geschlossenen Seite voran) gerade und mittig in den Laminier-Schacht ein, bis die Transport-Rollen fassen und diese die Laminier-Folie durch das Gerät ziehen.

Nach kurzer Zeit erscheint Ihr laminiertes Dokument auf der Rückseite des Gerätes. Versuchen Sie bitte niemals die Folien-Taschen herauszuziehen, bevor der Laminier-Vorgang beendet ist!

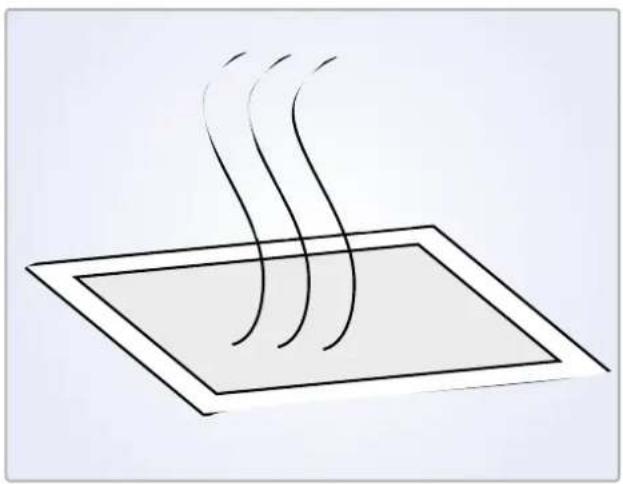

Entnehmen Sie das laminierte Dokument und lassen Sie es ca. 1 Minute auf einem Tisch abkühlen.

Zusätzlicher Hinweis:

Sollte es zu einem Blinken der grünen „Ready“-Lampe kommen, gleicht das Gerät lediglich Temperatur-Veränderungen aus. Das ist normal und beeinflusst nicht die Qualität der Laminierung.

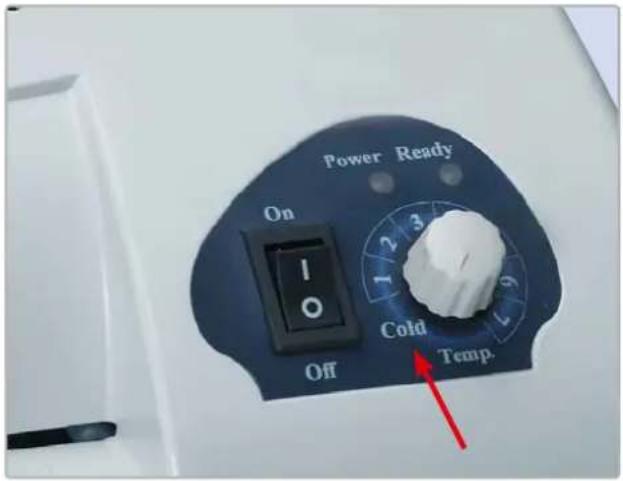

Power Ready On 1 2 3 Cold Off Temp.

Ausschalten

Stellen Sie nach dem Laminier-Vorgang

die Temperatur auf die Position „Cold“ und nach 5 Minuten bringen Sie dann den Ein-/Aus-Schalter in die Ausgangsposition „0“. (Alle Leuchtdioden müssen jetzt aus sein.)

Sicherheits-Hinweise ...

1. Dieses Gerät wurde zum Laminieren von Papier oder papierähnlichen Materialien entwickelt. Verwenden Sie es nur zu diesem Zweck und wie in dieser Bedienungs-Anleitung beschrieben.
2. Halten Sie bitte Ihre Kleidung (wie Krawatten, Schals usw.) vom Folien-Einzug fern, da diese von den Rollen eingezogen werden können und dadurch Verletzungen hervorgerufen werden können.
3. Öffnen Sie das Gehäuse niemals selbst, da sonst die Garantie erlischt! Sollte Ihr Laminier-System einmal defekt sein, dann rufen Sie uns bitte an.
4. Pflegehinweis: Ziehen Sie den Netzstecker. Wischen Sie das Gerät mit einem weichen Tuch und sanften Haushaltsreiniger ab.

Lami-Master LPD-4

Lami-Master LPD-3

Max. Kapazität pro Std. ca.: 60 Stück (A4) 70 Stück (A4)

Max. Arbeits-Breite: 23 cm (max. A4) 33,5 cm (max. A3)

Max. Laminier-Stärke: bis 2 x 125 Micron bis 2 x 125 Micron

Für Papier-Stärken geeignet: bis 120 g/m

^2 -Papier bis 120 g/m

^2 -Papier

Geschwindigkeit/Temperatur:

konstant/regelbar

konstant/regelbar

Heizverfahren, elektr. geregelt:

Rollen-Heizung

Rollen-Heizung

Laminiert Fotos: bis A4-Format bis A3-Format

Aufheiz-Zeit: 5-8 Minuten 5-8 Minuten

Stomversorgung:

220 - 240 V

220 - 240 V

Leistungsaufnahme:

400 W

696 W

Maße B/H/T:

38 x 11,5 x 17 cm

50 × 12 × 20 ~cm

Gewicht:

2,5 kg

3,9 kg

(Technische Änderungen vorbehalten)

Scholzinger Air Condition Control

Schinber ① 有氧 40-6 ② 有氧 40-6

Falls Sie noch Fragen haben ...

dann rufen Sie uns einfach an!

Tel. 04105 - 86 11 11

Wir helfen Ihnen gern weiter!

Rückgabe und Entsorgung von Elektro-Altgeräten

Bei diesem Gerät handelt es sich um ein Elektrogerät, das Substanzen enthält, die bei der Entsorgung einer besonderen Behandlung bedürfen. Sie können dazu beitragen, die damit verbundenen Risiken zu minimieren, indem Sie Elektrogeräte getrennt vom Hausmüll entsorgen.

Elektrogeräte sind durch das nebenstehende Symbol gekennzeichnet. Dadurch wird zum Ausdruck gebracht wird, dass Elektrogeräte nicht mit dem Hausmüll entsorgt werden sollen. Wenn Elektrogeräte dennoch zusammen mit dem Hausmüll entsorgt werden, kann dies schwerwiegende Folgen für die Umwelt und die Gesundheit von Menschen haben, nicht zuletzt wegen möglicherweise enthaltener schädlicher Substanzen.

Wir bestätigen Ihnen, dass bei diesem Gerät alle zur Zeit gültigen gesetzlichen Grenzwerte hinsichtlich der Schadstoffanteile eingehalten wurden.

Schönherr stellt seinen Kunden in Übereinstimmung mit den deutschen Gesetzen und den EU-Richtlinien einen einfachen Weg zur Rückgabe von Elektro-Altgeräten zur Verfügung: Bitte entsorgen Sie dieses Elektro-Altgerät bei Ihrer örtlichen kommunalen Sammelstelle. Die Altgeräte werden dort kostenlos entgegengenommen.

Dieses Gerät ist bei der „Stiftung Elektro-Altgeräte Register“ registriert worden. Von dort wird in Zusammenarbeit mit den örtlichen Sammelstellen die Wiederverwertung und Entsorgung der Elektro-Altgeräte organisiert. Die dadurch entstehenden Kosten werden den Herstellern der Elektrogeräte belastet.

• Angebotsschilder
  • Arbeitsschutz-Vorschriften
• Aushänge
  • Außendienst-Unterlagen
  • Ausweise
  • Bedienungs-Anleitungen
• Betriebsausweise
• Brandschutz-Verordnungen
• Checklisten
• Dokumente
  • Eiskarten
• Fahrkarten
  • Fluchtweg-Beschreibungen
  • Fotos
• Getränkekarten
  • Hotel-Informationen
  • Hygiene-Anweisungen

• Jahreskarten
  • Koffer-Anhänger
  • Kunden-Informationen

• Kundenkarten
  • Lagepläne
  • Maschinenpläne
  • Mitgliedskarten (Ausweise)
  • Montage-Anweisungen

• Namensschilder
• Poster
• Preislisten
• Sicherheits-Hinweise
• Speisekarten
• Telefonlisten
  • Tisch-Aufsteller
• Titel-Präsentationen
• Tourenpläne
• Urkunden
• Visitenkarten
• Werbeplakate
  • Zertifikate
  • ... sowie alles, was Sie professionell präsentieren wollen !

Konferenzraum

... in bester Premium-Qualität!

Wir garantieren Ihnen stets beste Qualität

bei allen Schönherr-Laminier-Folien.

Geeignet für alle Laminier-Geräte, erzielen Sie

mit unseren Laminier-Folien stets perfekte und

blasenfreie Ergebnisse – mit edlem Hochglanz-Effekt!

Kein Verschmutzen der Laminier-Walzen

durch die hochwertige Folien-Zusammensetzung und den speziellen Kleber!

Keine wellenden Folien!

Denn durch diese Premium-Qualität erzielen Sie stets glatte Ergebnisse!

Alle Laminier-Folien werden laufend einer

strengen Qualitäts-Kontrolle unterzogen.

Für die hervorragende Qualität verbürge ich mich mit meinem Namen!

Reiner Kreutzmann (Geschäftsführer)

Schönherr®

... seit 1983 Ihr Spezialist für professionelles Organisieren, Präsentieren und Verkaufen!

Wir freuen uns, dass wir so

namhafte Unternehmen zu unseren

Kunden zählen dürfen ...

• ADAC

- Agentur für Arbeit

- Agrarfrost

• Air-Berlin

• Allianz Versicherung

- Alltours Flugreisen

• AOK

• ARAG Versicherung

- Axel Springer Verlag

- Beck Brauerei

- Bentec

• Boehringer Ingelheim

- Bosch Siemens

• BP Europa

- Budnikowsky

• Bundes-Druckerei Berlin

• Bundesknappschaft

• Bundespolizei-Akademie

• Carl Valentin

• CocaCola

- Commerzbank

- Concordia-Vers.

• Conditorei Coppenrath & Wiese

- Continentale

• Daimler AG

- Datev

- Dekabank

• Dekra

- DELL Computer

• Deloitte & Touche

• Der Spiegel

• Deutsche Bahn

• Deutsche Bank

• Deutsche Bundesbank

• Deutsche Herzzentren

• Deutsche Post

• Deutsche Telekom

• DPD Deutscher Paket Dienst

• DRK Blutspendedienst

- Dräger-Werke

• Dunlop / Goodyear

• e-on

• Ecolab Deutschland

EnBW

• Fraunhofer Institut

• Gabor Shoes

• Gardena

- Generali

Lebensversicherung

• Hagebau-Märkte

• Hagenbeck's Tierpark

• Hamburger Wasserwerke

• Handelsblatt Verlag

• Hanse Merkur

Versicherung

• Haribo

- Hitachi

• HUK-Coburg

• Krombacher Brauerei

• Landeskrankenhäuser

• LBS Bausparkasse

• Lufthansa

- Manager Magazin

• Max-Planck-Institute

• Meica

• Metro Cash & Carry

• Michelin Reifenwerke

• Miele

• New Yorker Import

• Niederegger Marzipan

• Nürburgring Automotive GmbH

• OCE-Deutschland

Osram

- Panasonic

- Pentax

• Phoenix

- Pitney Bowes

- Porsche

- Porzellan Manuf. Meissen

• Procter & Gamble

- Raiffeisenbanken

- Rodenstock

- Rotes Kreuz

• RTL 2

• RWE DEA

- Schenker

Deutschland

• Schering

• Schindlerhof Klaus Kobjoll

- Shell & Dea Oil

• Siemens

- Sparkassen

- Sportfive

• Steinway & Sons

- Südwestbank

• Tchibo

- Teekanne

• Tengelmann

• ThyssenKrupp

- Toshiba

• Toyota

- Unikliniken

- Unilever

• Vilsa-Brunnen

• Vodafone

- Volksbanken

• Volkswagen

• Wilkinson

• Württembergische Versicherung

• Adolf Würth GmbH

• Zoo Duisburg

• Zott

• Zwilling J.A.

• u. v. m. ...

Ihre Qualitäts- und Service-Garantie!

Sie erhalten auf alle Schönherr-Laminier-Geräte

2 Jahre Garantie !

Sollte wider Erwarten einmal eine Störung auftreten, so beseitigen wir diesen Mangel unentgeltlich!

Schäden, die auf unsachgemäßen Gebrauch zurückgeführt werden, sowie Verschleißteile sind von der Garantie ausgeschlossen.

Auf Wunsch stellen wir Ihnen während der Reparatur-Zeit gern ein Ersatz-Gerät zur Verfügung. Darauf haben Sie mein Wort!

Reiner Kreutzmann (Geschäftsführer)

Bindesysteme Schönherr GmbH. Rübenkamp 17. 21220 Seevetal

Tel. 04105 - 86 11 11 . Fax 04105 - 86 11 33

Internet: www.schoenherr.de
