ALLGEMEINE AUFBAUANLEITUNG UND BEDIENUNGSANLEITUNG

KAGO Heizkamin

Typ „Metz“ mit Kamineinsatz Global

Heizkamin Modell »Metz«

An unsere Kunden:

Die Öfen und Kamine von KAGO sind für den Selbstbau konzipiert. Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert.

Die Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen. Bitte verwenden Sie die Aufbauanleitung in Verbindung mit der Ihnen überlassenen Werkplanzeichnung.

VES Verband Europäischer Selbstbau e.V.

Sehr geehrte Kundin, sehr geehrter Kunde!

Wir gratulieren Ihnen zu Ihrem Kamineinsatz, der zur Beheizung Ihres Heizkamins mit dem Brennstoff Holz oder Braunkohlebriketts vorgesehen ist.

Sowohl die beigefügte Aufbauanleitung als auch die Bedienungsanleitung haben die Aufgabe, Ihnen alle die Kenntnisse zu vermitteln, die zu einem fachgerechten Aufbau und zu einer ordnungsgemäßen Bedienung erforderlich sind.

Wir bitten Sie, die Angaben in den Anleitungen genau zu beachten.

Ausdrücklich weisen wir darauf hin, dass eine Gewährleistung gemäß Kaufvertrag für die von uns gelieferten Teile nur dann übernommen werden kann, wenn Aufbau- und Bedienungsanleitung beachtet und korrekt eingehalten werden.

GÜTEZEICHEN

Industell gefertigte einzelfuerauführen

Individuell industriell gefertigte Ofenbausätze

INHALTSVERZEICHNIS

1 SICHERHEITSVORSCHRIFTEN 4

1.1 Wichtige Hinweise und bestimmungsgemäße Verwendung 4

1.2 Warnhinweise und Symbole 5
1.3 Brandschutzmaßnahmen 5

2 KAMINAUFBAU 8

2.1 Lieferumfang 8
2.2 Werkzeuge und Materialien 9
2.3 Stellfläche vorbereiten.... 10
2.4 Schornsteinanstich 11
2.5 Rauchrohr montieren 14
2.6 Aufbauschema 15
2.7 Aufbau des Kamins 16

3 HEIZEN 20

3.1 Inbetriebnahme 20
3.2 Heizen im Dauerbetrieb 22
3.3 Heizbetrieb beenden.... 23
3.4 Kamin reinigen und pflegen 24

ANHANG 25

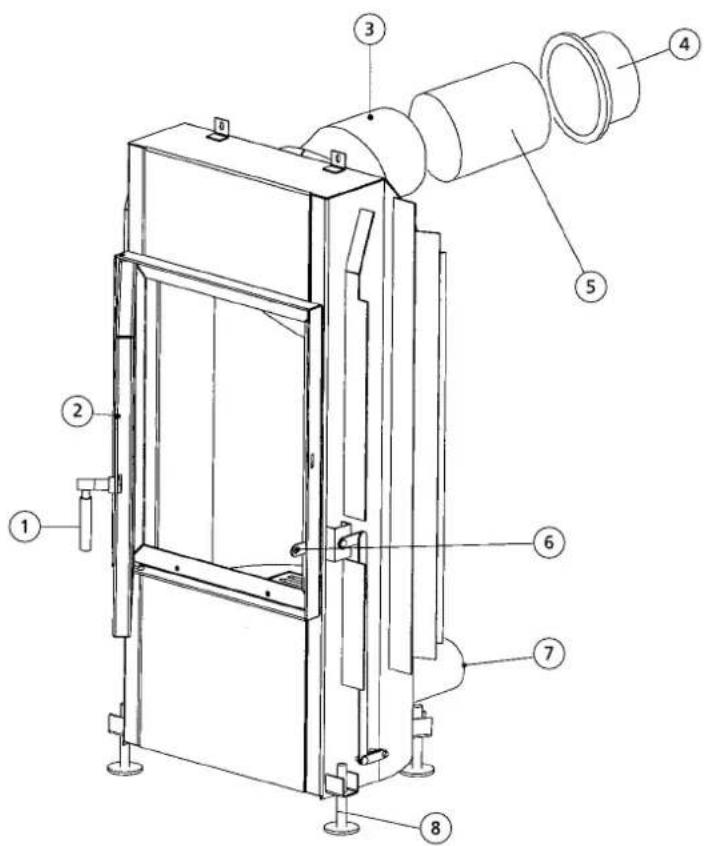

Gerätebeschreibung Kamineinsatz Global 25

Gewährleistung 26

1.1 WICHTIGE HINWEISE UND BESTIMMUNGSGEMÄSSE VERWENDUNG

1 SICHERHEITSVORSCHRIFTEN

1.1 WICHTIGE HINWEISE UND BESTIMMUNGSGEMÄSSE VERWENDUNG

Vor Montage und Inbetriebnahme Ihres KAGO-Kamins sind die folgenden Sicherheits- und Aufbauhinweise sorgfältig zu lesen und zu beachten. Nur so werden Sie in der Lage sein, Ihren Heizkamin fachgerecht selbst aufzubauen und gefahrlos in Betrieb zu nehmen.

Folgende wichtige Hinweise sind vor dem Aufbau unbedingt zu beachten:

1 Im Bereich der Stellfläche Ihres Kamins muss der Untergrund in jedem Fall massiv ausgebildet sein. Herkömmlicher Estrich mit Trittschalldämmung erfüllt diese Voraussetzung nicht. Bei vorhandener Trittschalldämmung sind Punktfundamente herzustellen (vgl. hierzu Kap. 2.3 „Stellfläche vorbereiten“).
2 Im Bereich der Stellfläche dürfen keine Fußbodenheizung oder andere Leitungen vorhanden sein. Anderenfalls muss die Stellfläche mit einer Druckverteilungs-Unterlegplatte geschützt werden (vgl. hierzu Kap. 2.3 „Stellfläche vorbereiten“).
3 Im gesamten unmittelbaren Bereich der Ofenanlage sollten weder im Fußboden noch in den Wänden Elektro- oder Wasserleitungen verlegt sein.
4 Holzböden oder andere brennbare Bodenbeläge müssen ausgeschnitten und durch nichtbrennbare Materialien ersetzt werden.
5 Im Bereich vor der Stellfläche muss eine Brandschutzvorlage zu brennbaren Teilen am Boden (z.B. Teppich- oder Parkettboden) folgende Abstände haben (gemessen ab der Glastüre):

- nach vorne mindestens 50 cm,

- nach der Seite mindestens 30 cm.

6 Die im Kapitel 1.3 „Brandschutzmaßnahmen“ dargestellten Hinweise und Anleitungen sind unbedingt zu beachten.

1.2 WARNHINWEISE UND SYMBOLE
1.3 BRANDSCHUTZMASSNAHMEN

1.2 WARNHINWEISE UND SYMBOLE

Vorsicht: Verletzungsgefahr!

Diese Warnung bedeutet eine unmittelbar drohende Gefahr für die Gesundheit von Personen. Halten Sie diese Hinweise unbedingt ein, um mögliche Verletzungen zu vermeiden.

Achtung!

Dieser Hinweis weist auf Gefahren hin, die zur Beschädigung Ihrer Heizanlage oder anderer Sachgegenstände führen können.

Hinweis:

Dieses Symbol kennzeichnet zusätzliche Informationen sowie Tipps und Hinweise, die für den Aufbau oder die Bedienung Ihres Kamins hilfreich sind.

1.3 BRANDSCHUTZMASSNAHMEN

Vorsicht: Verletzungsgefahr!

Die in der zutreffenden Landesbau- und Feuerungsverordnung enthaltenen Brandschutzvorschriften sind unbedingt zu beachten.

Hinweis:

Wir empfehlen für den Aufbau und Anschluss des Heizkamines den Bezirks-Schornsteinfegermeister zu Rate zu ziehen. Dieser ist mit allen Brandschutzrichtlinien und den örtlichen baurechtlichen Vorschriften vertraut und garantiert Ihnen einen sachgerechten Anschluss.

Vor Montage Ihrer Kaminanlage sind zur Gewährleistung des Brandschutzes folgende Maßnahmen durchzuführen:

- Prüfen Sie, ob sich in der Stellwand im Bereich Ihrer Kaminanlage brennbare Teile (z.B. Holzbalken) oder wärmeleitende Metallteile (z.B. Stahl/Stahlbetonstützen), schwer entflammbare Baustoffe (z.B. Holzbeton, Gipskarton) oder Versorgungs- oder Elektroleitungen befinden.

1.3 BRANDSCHUTZMASSNAHMEN

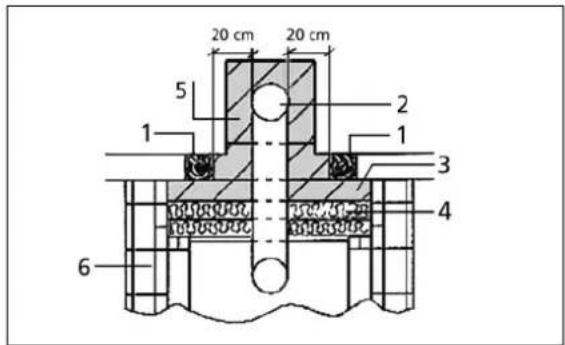

1 4 3 20 cm 2 20 cm 5

Bild 1-1 vollflächige Brandschutzwand

1 Stahlstütze
2 Holzbalken
3 mineralisches Mauerwerk
4 1 x 6 cm Wärme-Dämmplatten Promasil KS
5 Kago Heizkamin

20 cm 20 cm 5 1 2 1 3 4 6

Bild 1-2 Ummauerung von Bauteilen, Variante 1

1 Holzbalken
2 Rauchrohr
3 mineralisches Mauerwerk
4 2 x 6 cm Wärme-Dämmplatten Promasil KS entspricht 14 cm Mineralfaser-Dämmplatten*
5 allseitige Ummantelung
6 Kago Heizkamin

Achtung!

Entfernen bzw. schützen Sie gefährdete Teile. Wenden Sie sich im Zweifelsfall an Kago bzw. an den für Sie zuständigen Schornsteinfegermeister.

Schützen Sie brennbare Teile im Stellbereich gegen Erwärmung durch Aufstellen einer Brandschutzwand entsprechend Bild 1-1 bis Bild 1-3.

1 Brandschutzwand nach Entfernen gefährdeter Teile

Nach Entfernen der gefährdeten Bauteile muss im ge-sam- ten Stellbereich des wärmestrahlenden Ofenkörpers eine Brandschutzwand entsprechend Bild 1-1 mit folgenden Eigenschaften gestellt werden:

• vollflächig, mindestens 10 cm stark,
- aus Porenbeton oder einem vergleichbaren mineralischen Mauerwerk,
- mindestens 20 cm allseitig überstehend.

2 Brandschutzwand zum Schutz gefährdeter Bauteile

Müssen im Stellbereich Ihrer Ofenanlage die oben aufgeführten Bauteile gegen Erwärmung geschützt werden, muss eine Brandschutzwand entsprechend Bild 1-2 oder Bild 1-3 mit folgenden Eigenschaften vorgemauert werden:

• mindestens 10 cm stark,
- wahlweise im gesamten Innenbereich des Kamins Porenbeton oder vergleichbarem Baustoff oder
- mit 20 cm allseitigem Überstand vollflächig um den wärmestrahlenden Ofenkörper vorgemauert.
- Stärke der Isolierung entsprechend der Wärmedämmung innerhalb des Ofens (siehe Werkplan).

* Sollten andere Wärmedämmmaterialien als Promasil KS verwendet werden, kann sich die angegebene Dämmmaterialstärke ändern.

1.3 BRANDSCHUTZMASSNAHMEN

3 Ummauerung von Rauchrohrdurchführungen

Bei Rauchrohrführungen durch Holzwände oder im Bereich von Stahl/Stahlbetonstützen muss ebenfalls auf eine 20 cm breite, allseitig mineralische Ummauerung des Rauchrohres geachtet werden (siehe Bild 1-2 und Bild 1-3).

Weitere Aufstellvorschriften zum Brandschutz:

Für den Aufbau des Heizkamines sind weiterhin folgende Sicherheitsanforderungen einzuhalten:

1 Ein seitlicher Mindestabstand von 20 cm von brennbaren Gegenständen (z.B. Möbel, Holzbelag, Textilien) und sonstigen brennbaren Bauteilen ist unbedingt einzuhalten.
2 Vor dem Kamin (Außenkante Scheibe) darf sich im Wärmestrahlungsbereich innerhalb von 80 cm kein brennbares temperaturempfindliches Material (z.B. Möbel, Dekoration etc.) befinden.
3 Der Untergrund im Bereich der Stellfläche muss massiv ausgebildet sein oder Punktfundamente müssen eingebracht bzw. eine Unterlegplatte verwendet werden. Holzböden oder andere brennbare Bodenbeläge sind auszuschneiden.
4 Achten Sie darauf, dass der zu beheizende Raum eine gute Be- und Entlüftung hat.
5 Handelt es sich bei Ihrem Wohnraum um eine offene Bauweise und ist im gleichen Geschoss eine Dunstabzugshaube installiert, ist es notwendig, eine Frischluftzuführung zu verlegen. Besonders bei Niedrigenergie- oder Passivhäusern sollte die Notwendigkeit einer Frischluftzuführung oder alternativ eines Fensterkontaktschalters geprüft werden.
Sollte sich in Ihrem Wohnhaus eine kontrollierte Be- und Entlüftungsanlage befinden, muss für die Feuerstelle eine separate Frischluftzuführung außen verlegt werden. Sprechen Sie hier mit Ihrem Lüftungsbauer und dem zuständigen Bezirksschornsteinfegermeister. Es ist notwendig, dass Vorkehrungen getroffen werden, die das Auftreten gefährlicher Unterdrücke im gemeinsamen Betrieb ausschließen. Konsultieren Sie dafür Ihren zuständigen Bezirks-schornsteinfegermeister.

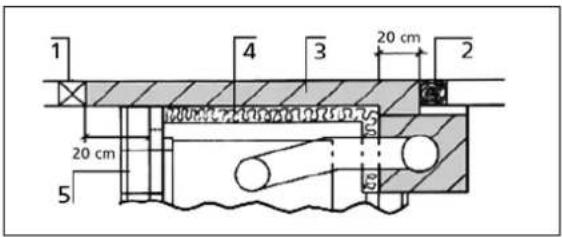

20 cm 1 2 4 3 1 20 cm 5 20 cm

Bild 1-3 Ummauerung von Bauteilen, Variante 2

1 Holzbalken
2 Rauchrohr
3 mineralisches Mauerwerk
4 1 x 6 cm Wärme-Dämmplatten Promasil KS*
5 Kago Heizkamin

* Sollten andere Wärmedämmmaterialien als Promasil KS verwendet werden, kann sich die angegebene Dämmmaterialstärke ändern.

2 KAMINAUFBAU

2.1 LIEFERUMFANG

Zum Lieferumfang gehören:

• Ofenmaterial (Kaminbausatz entsprechend der von Ihnen geplanten Aufbauvariante),
  • Ausbesserungsmaterial,
• Spezialkleber,
  • Wärmedämmplatten inkl. Kleber,
  • Bauzeichnung und Montageanleitung.

Vollständigkeit, Maßhaltigkeit

Alle sonstigen für den Aufbau Ihres Kamins benötigten Materialien sind in der beiliegenden Ladeliste aufgeführt und in ausreichender Menge beigegeben. Zuviel oder zu großzügig gelieferte Materialien gehen ohne gesonderte Vergütung in den Besitz des Auftraggebers über.

• Überprüfen Sie vor Arbeitsbeginn die Vollständigkeit Ihres Kaminbausatzes entsprechend der Teileliste.
• Überprüfen Sie vor Beginn der Montagearbeiten anhand der Bauzeichnung die Maßhaltigkeit der gelieferten Bauteile. Innerhalb des Toleranzbereiches sind im Einzelfall Maßabweichungen möglich, geringfügige Änderungen müssen ggf. vor Ort vorgenommen werden.

Gewichte beachten

Die Ofenbauteile sind zum Teil sehr schwer. Kalkulieren Sie deshalb für den Transport und den Aufbau mindestens zwei erwachsene Personen.

Farbnuancen von Naturmaterialien

Berücksichtigen Sie bitte, dass bei Natur- und Kachelmaterialien geringe Farbnuancen im Vergleich zu den Mustermaterialien möglich sind.

Ausbesserungsmaterial:

Spachtelmasse

Spachnilmasse Spachnilmasse

Spezialkleber

Wärmedämmplatten

Bevor Sie mit dem Aufbau Ihrer Anlage beginnen, empfehlen wir Ihnen, sich die nachfolgend genannten Werkzeuge und Materialien zu besorgen und für den Aufbau bereit zu legen. Sie sind nicht Bestandteil des Lieferumfanges:

• Fliesenkleber,
• Meterstab, Bleistift,
  – Wasserwaage, Richtscheit,
  – Kelle, einfacher Spachtel,
• Schwamm,
• Hammer und Meißel, Fäustel oder Elektrohammer,
• Bohrmaschine,
• Stein- und Metallbohrer in verschiedenen Größen,
• Handspritze für Silikonkartuschen, Spülmittel,
• mehrere Eimer und Behältnisse, Malerbürste.
  – eventuell Flex für den Schornsteinanschluss
• durchsichtige feste Plastikfolie (Abdeckfolie),
• gewünschte Farbe (Dispersionsfarbe).

2.3 STELLFLÄCHE VORBEREITEN

Holzböden ausschneiden

Holzböden oder andere brennbare Bodenbeläge sind entsprechend den Fundamentmaßen auszuschneiden und durch Steinzeugfliesen oder andere nicht brennbare Materialien zu ersetzen.

Achtung!

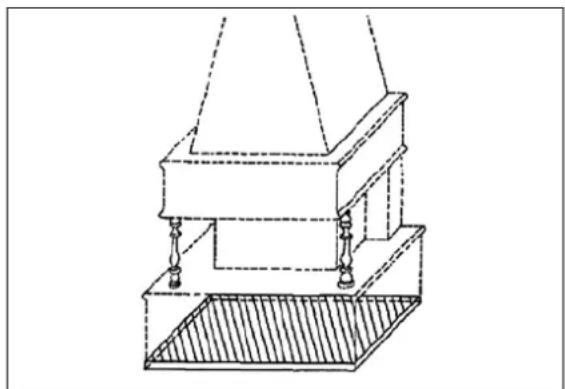

Im Bereich der Stellfläche Ihrer Kaminanlage muss der Untergrund massiv ausgebildet sein. Das heißt, in diesem Bereich darf weder herkömmlicher schwimmender Estrich mit Trittschalldämmung verlegt sein noch sollten sich dort eine Fußbodenheizung oder andere Leitungen befinden.

Stellfläche massiv herstellen

Ist es aufgrund des Bauzustandes nicht mehr oder nur schwer möglich, diese Voraussetzungen zu schaffen, ist eine Druckverteilungs-Unterlegplatte anzufertigen. Bei vorhandener Trittschalldämmung sind Punktfundamente zu verwenden.

Bild 2-3 Sockel und Unterlegplatte (bauformabhängig)

1 Druckverteilungs-Unterlegplatte

Die Druckverteilungs-Unterlegplatte kann im Zuge der Sockelfertigung bauseits erbracht oder von Kago bezogen werden.

Als Druckverteilungs-Unterlegplatte eignet sich entweder eine 3 cm starke Marmorplatte oder eine 6 cm starke, armierte Betonplatte in der Größe des Kaminsockels (vgl. hierzu Bild 2-3).

2 Punktfundamente

Punktfundamente sind nur bei vorhandener Trittschalldämmung, nicht aber bei Fußbodenheizung zu verwenden.

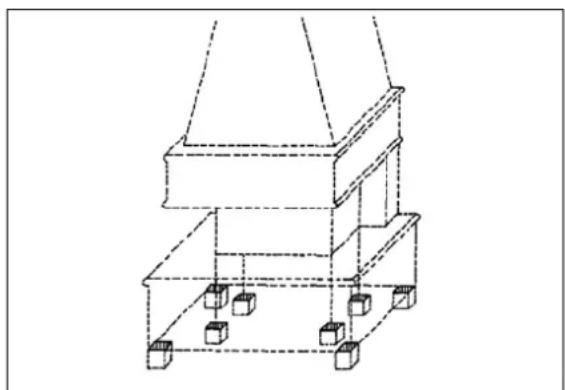

3 Anordnung der Punktfundamente:

Die Punktfundamente werden an den Eckpunkten des Sockels an den Stellen angebracht, an denen sich die Füße des Kamineinsatzes befinden und an denen Auflager vorgesehen sind (vgl. hierzu Bild 2-4). Im Bedarfsfall erstellt die Fa. Kago einen speziellen Fundamentplan, aus dem sowohl die Größe als auch die Lage der notwendigen Punktfundamente zu entnehmen ist.

Bild 2-4 Punktfundamente (bauformabhängig)

• Stemmen Sie an den gekennzeichneten Stellen jeweils eine ca. 10 x 10 cm große Öffnung bis zur Rohdecke aus.
• Entfernen Sie Styropor oder andere Dämmstoffe vollständig.
• Gießen Sie die ausgestemmten Öffnungen mit Beton aus und streichen Sie diese glatt.

2.4 SCHORNSTEINANSTICH

2.4 SCHORNSTEINANSTICH

Hinweis:

Einfacher ist die Ausführung des Rauchrohranschlusses bei einschaligen Schornsteinen ohne Schamotterohre. Hier ist nur die Größe des Wandfutters vorsichtig auszustemmen und dieses dann einzumauern.

Sollten Sie Probleme mit dem Schornsteinanstich haben, wenden Sie sich an die Firma Kago. Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornsteinanstich.

Messen Sie die notwendige Höhe vom Gerät her ab und übertragen Sie diese Höhe auf den Schornstein.

1 Anschlusshöhe und notwendige Öffnung anzeichnen

• Stellen Sie Ihren Ofenkörper auf eine gerade Fläche.
• Stecken Sie das bestellte Rauchrohrset in der gewünschten Form auf Ihren Kamineinsatz.
• Nehmen Sie die genaue Anschlusshöhe ab.
• Zeichnen Sie dieses Höhenmaß exakt an Ihren Schornstein an und beginnen Sie nun mit der Erstellung des Rauchrohranschlusses.

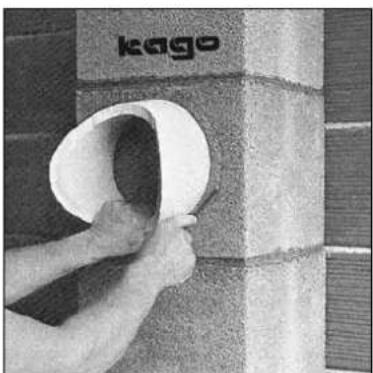

2 Mantelstein aufschneiden und Öffnung herstellen

• Schneiden Sie den Mantelstein der Schornsteinwand mit einer Trennscheibe (Flex) vorsichtig auf.
• Schneiden Sie die Dämmung des Schamotte-Innenrohres mit einem Messer durch und entfernen Sie die Dämmmatte (soweit vorhanden).

3 Schamotteformteil anzeichnen

• Setzen Sie das Schamotteformteil trocken an das Schamotterohr des Rauchzuges an.
• Zeichnen Sie den Innendurchmesser des Schamotteformteiles am Schamotterohr an.

4 Schamotteöffnung ausschneiden

- Schneiden Sie die angezeichnete Kreisfläche wie in nebenstehendem Bild dargestellt mit einer Flex aus.

Alternativ können Sie die Öffnung auch mit der Bohrmaschine ausbohren:

- Bohren Sie entlang der angezeichneten Kreislinie in kleinen Abständen vorsichtig Loch neben Loch. Verwenden Sie dazu einen Steinbohrer mit nicht mehr als 10 mm Stärke.

5 Öffnung des Schamotterohres herstellen

- Stemmen Sie mit einem kleinen Flachmeißel die Kreisfläche sauber aus und entfernen Sie die Schamotteteile.

6 Schamotteformteil bündig ansetzen

Für den Fall, dass Ihre Ofenanlage schräg verrohrt werden muss, z.B. wenn der Heizkamin nicht zentrisch vor dem Schornsteinanschluss steht, empfehlen wir, das Schamotteformteil erst dann einzubauen, wenn die genaue Verrohrung und damit der Winkel am Schornsteinanstich festliegt.

• Feuchten Sie das Schamotterohr um die vorhandene Öffnung bzw. das Formteil an und geben Sie den mitgelieferten Säuremörtel bzw. Keramikkleber auf das Formteil.
• Setzen Sie das Schamotteformteil satt und bündig an die hergestellte Öffnung an. Das Formteil ist so einzusetzen, wie die Rauchrohrführung verläuft.
• Pressen Sie das Formteil am Innenrohr an und verstreichen Sie ausquellenden Kitt.
• Füllen Sie die Fuge zwischen Schamotteformteil und Mantelstein mit Steinwolle aus. Achten Sie darauf, dass das gesetzte Formteil fest ist. Berücksichtigen Sie die Aushärtezeit.

2.4 SCHORNSTEINANSTICH

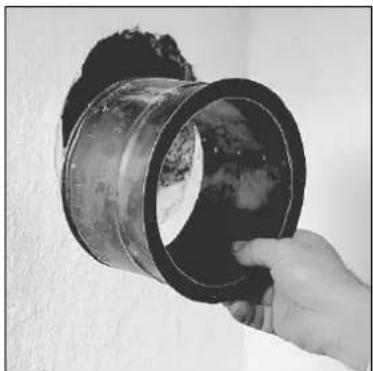

7 Doppelwandiges Wandfutter einsetzen

- Setzen Sie das doppelwandige Wandfutter in das Schamotterohr bzw. -formteil mit feinem Schamotte-mörtel außen bündig ein.

8 Anschlussstellen glattstreichen

- Streichen Sie die Anschlussstellen mit einem feuchten Schwamm glatt heraus. Achten Sie darauf, dass keine Schamottereste hervorstehen.

1 Wandfutter
2 Rauchrohr mit Rauchrohrbogen
3 Rauchgasstutzen

Nebenstehendes Bild gibt Ihnen einen Überblick über die wichtigsten Bauteile für die Montage der Rohre.

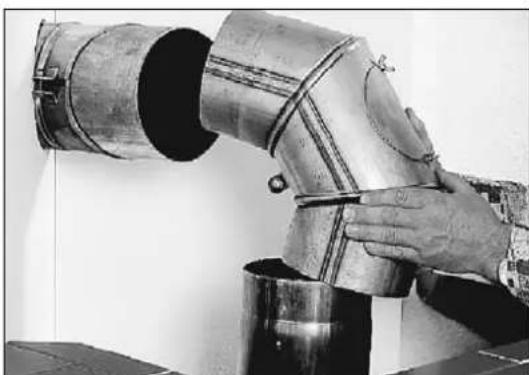

1 Rauchrohre aufstecken

• Stecken Sie die Rauchrohre bis zum Wandfutter ineinander.
• Stellen Sie sicher, dass das Rauchrohr in das eingesetzte Wandfutter mindestens 5 cm hineinragt.
• Schneiden Sie mit der Flex oder Eisensäge gegebenenfalls die Rauchrohre auf die benötigte Länge zu.
• Passen Sie die benötigten Rohrwinkel entsprechend Ihrer Ofenplanung für Ihre Verrohrung an.

Benutzen Sie dafür die mitgelieferten verstellbaren Rauchrohrbögen. Durch Lösen der Schrauben können die einzelnen Rauchrohr-Segmente zueinander verdreht werden, wodurch individuelle Rauchrohrwinkel herstellbar sind.

Achtung!

Um die Gasdichtheit der Verrohrung zu gewährleisten, müssen nach Herstellung des jeweils benötigten Winkels die Schrauben wieder angezogen werden. Die Schrauben dürfen jedoch nicht zu fest angezogen werden, um im späteren Betrieb Schäden durch Erhitzung und Materialausdehnung zu vermeiden. Ziehen Sie die Schrauben genau so fest an, dass die Rohrteile wieder dicht aneinander liegen.

2 Probeheizen

Um die Rauchgasdichtigkeit, die Zugfähigkeit und Regelbarkeit Ihrer Ofenanlage zu überprüfen, ist nach Fertigstellung der Verrohrung ein kurzes Probeheizen durchzuführen.

- Dichten Sie die Verrohrung bei Bedarf mit Kesselkitt an den Rohrverbindungsstellen nach.

2.6 AUFBAUSCHEMA

2.6 AURBAUSCHEMA

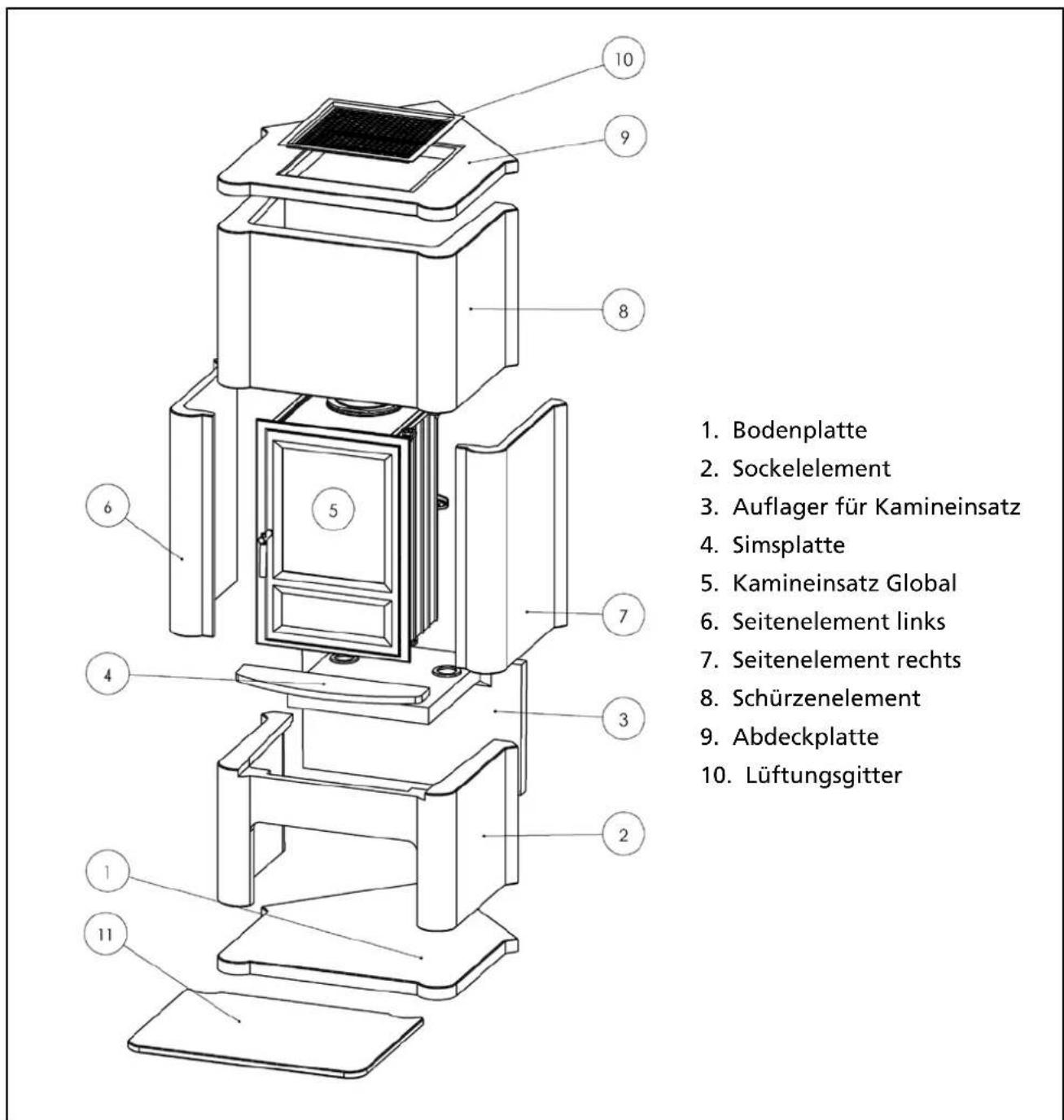

1. Bodenplatte 2. Sockelelement 3. Auflager für Kamineinsatz 4. Simsplatte 5. Kamineinsatz Global 6. Seitenelement links 7. Seitenelement rechts 8. Schürzenelement 9. Abdeckplatte 10. Lüftungsgitter

2.7 AUFBAU DES KAMINS

2.7 AUFBAU DES KAMINS

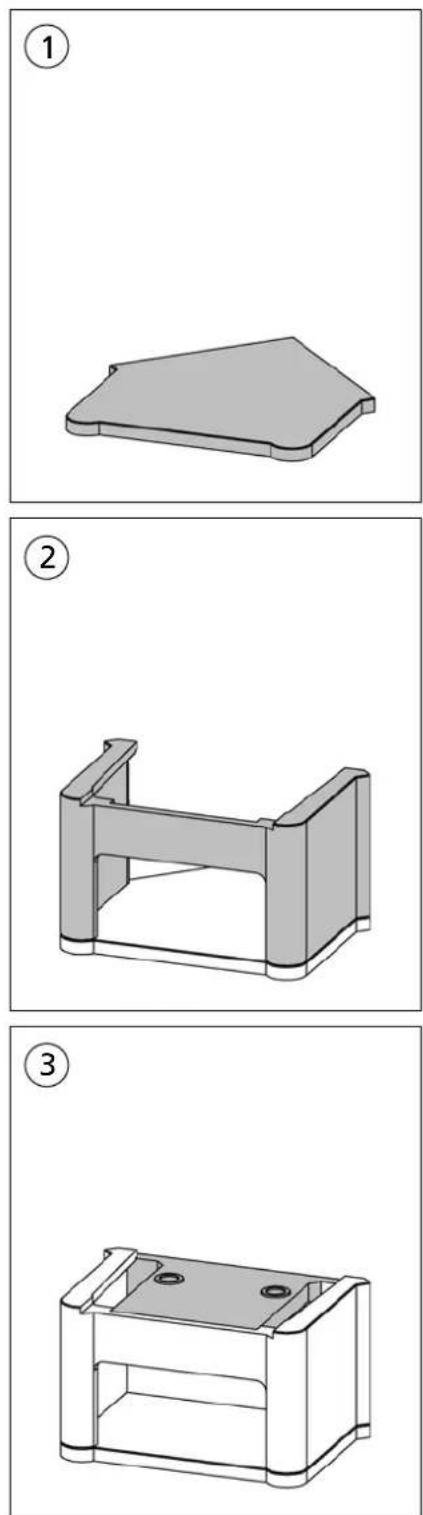

Legen Sie die Bodenplatte (1) direkt an die Wand auf die massiv vorbereitete Stellfläche. Diese muss bei Unebenheiten im Bodenbereich nach dem Aufbringen eines Fliesenklebers satt aufgesetzt werden.

Nach dem waagerechten Ausrichten der Bodenplatte wird dann das Sockelteil (2) aufgesetzt. Richten Sie dieses so aus, dass die Kanten bündig mit denen der Bodenplatte sind.

Platzieren Sie nun das Auflager (3) für den Kamineinsatz

2.7 AUFBAU DES KAMINS

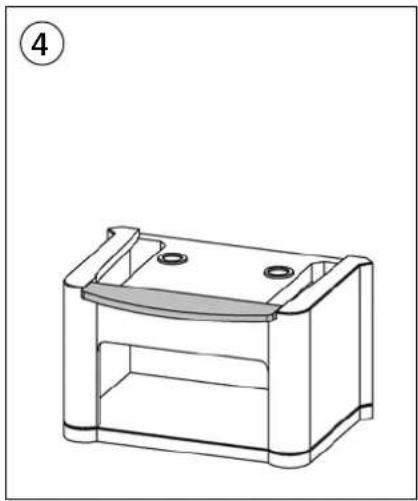

Setzen Sie nun den Sims (4).

Stellen Sie den Kamineinsatz (5) auf das Auflager und richten Sie diesen lot- und waagerecht sowie mittig zum Sims aus. Der Kamineinsatz muss soweit an die Simsplatte gerückt werden, dass er mit der Vorderkante ca. 2 cm übersteht.

Legen Sie nun mit Verlängerung des Rauchrohrstutzens zur dahinter liegenden Wand den Rauchrohranschluss fest.

Zeichnen Sie die Öffnung exakt in der genauen Höhe an.

Nun können Sie das Heizgerät nochmals auf die Seite stellen, damit Sie zum Bohren und Ausstemmen besser an die Wandfläche gelangen.

Erstellen Sie nun den Schornsteinanschluss wie in unserer Aufbauanleitung vorgegeben.

Entfernen Sie nun die Schmutzreste, die sich durch den Anschluss ergeben haben und säubern Sie die Bodenfläche.

Messen Sie anhand der beiden Seitenteile die Größe der Promatisolierung ab und kleben Sie diese mit dem mitgelieferten speziellen Promatkleber an die Wand.

Platzieren Sie nun den Kamineinsatz wie vor beschrieben.

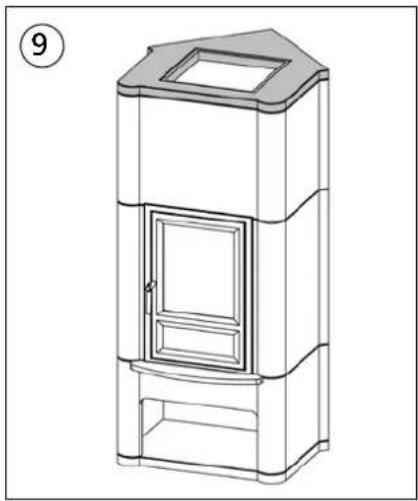

Setzen Sie die beiden Seitenteile (6 + 7) auf.

Hinweis:

Bitte beachten Sie, dass die Kanten der einzelnen Gießschamotteteile jeweils exakt bündig aufgesetzt werden.

Die einzelnen Modulteile werden mit dem in der Kartusche gelieferten speziellen Kleber versetzt.

Bitte achten Sie aus optischen Gründen darauf, dass die Fugen ganz dünn gehalten und dann auch mit dem Kleber verschlossen werden, damit sie später ordentlich überstrichen werden können.

Setzen Sie das obere Schürzenteil (8) auf.

2.7 AUFBAU DES KAMINS

Ergänzen Sie nun die rückwärtige Isolierung und legen Sie dann die obere Abdeckplatte (9) auf.

Nachdem nun alle Teile aufgesetzt worden sind, arbeiten Sie die Fugen von außen noch etwas nach und streichen Sie diese sauber mit einem feuchten Schwamm aus.

Nach der Trockenphase von 24 Stunden kann der eigentliche Farbanstrich, der gänzlich individuell mit Dispersionsfarbe entsprechend Ihren Farbwünschen abgetönt werden (nicht im Lieferumfang enthalten).

Nach dem Auftragen und Abtrocknen der Farbe können die mitgelieferten Kachelzierteile aufgeklebt werden. Das Aufkleben wird wiederum mit dem in der Kartusche befindlichen Spezialkleber vorgenommen. Es bleibt Ihnen frei überlassen, in welcher Form Sie diese Zierteile einsetzen. Es handelt sich um ein rein optisches Element und Sie können selbst festlegen, wie es Ihnen am besten gefällt.

Bringen Sie nun das Deckengitter (10) ein.

Nach einer Abtrocknungszeit von nochmals 24 Stunden ist Ihre Feuerstätte dann betriebsbereit.

Abbindezeit 4 Wochen

Nur unbehandeltes Holz/Briketts verwenden

Lüftungsgitter öffnen

Ihr Heizkamin benötigt eine Austrocknungs- und Abbindezeit von ca. 2-4 Wochen. Danach kann die Inbetriebnahme erfolgen.

Vorsicht: Verletzungsgefahr!

Der Heizkamin darf nur von erwachsenen Personen bedient werden. Bei unsachgemäßem Umgang mit Brennstoffen drohen Brandverletzungen.

Sie leisten einen aktiven Beitrag zum Umweltschutz, fördern die Lebensdauer Ihres Heizgerätes und sorgen erheblich für eine wirkungsgradintensive, angenehme und saubere Verbrennung, wenn Sie nur unbehandeltes, naturbelassenes zwei- bis dreijährig luftgetrocknetes Scheitholz, Holzbriketts oder Braunkohle/Braunkohlebriketts zum Heizen verwenden.

Achtung!

Bei den ersten Anheiz-Vorgängen wird es durch das Einbrennen der auf dem Heizgerät aufgebrachten Schutzfarbe zu einer Rauch- und Geruchsbelästigung kommen. Das Heizgerät sollte während dieser Einbrennphase nicht zu stark beheizt werden, um Überhitzungsschäden zu vermeiden.

Die Rauch- und Geruchsbelästigung klingt nach mehreren Betriebsstunden von selbst ab und ist gesundheitlich unbedenklich. Trotzdem sollten Sie während der Einbrennphase mehrmals gründlich lüften.

Achtung!

Ihr Heizgerät ist für den Betrieb mit geschlossener Feuerungstüre ausgelegt. Beachten Sie beim Einlegen des Brennstoffes, dass der Türöffnungswinkel nicht über 90° gedehnt wird, um Beschädigungen der Rückholfeder zu vermeiden. Heizen mit offener Feuerungstüre ist nicht zulässig und führt nach kurzer Zeit zu Funktionsstörungen durch Rauchgasaustritt aus dem Feuerraum.

Vor Inbetriebnahme Ihrer Ofenanlage müssen die Lüftungsgitter geöffnet werden, um Hitzestaus in Ihrer Ofenanlage zu vermeiden.

3.1 INBETRIEBNAHME

Vorsicht: Verletzungsgefahr!

Achten Sie auf den Brandschutz. Der Abstand brennbarer Baustoffe und Einrichtungsgegenstände zur Feuerstätte muss seitlich mindestens 20 cm betragen. Vor der Feuerraumtür darf sich im Strahlungsbereich innerhalb von 80 cm kein brennbares temperaturempfindliches Material befinden.

Warmluftöffnungen dürfen keinesfalls abgedeckt werden.

Zum ersten Anheizen Ihres Heizkamins gehen Sie wie folgt vor:

- Bringen Sie die Luftklappe in die Stellung „A“ = offen.

Anheizen

Achtung!

Vermeiden Sie das Überheizen, indem Sie die maximale Brennstoffaufgabe nicht überschreiten: maximal 3 kg Scheitholz (je nach Größe ca. 3 bis 4 Scheite), alternativ maximal 3 kg Braunkohlebriketts.

Verwenden Sie zum Anheizen Kleinholz, Reisig oder Zündwürfel bzw. Anzünder und dünnere Stücke Ihres Scheitholzes.

• Legen Sie nahe der Rückwand Zündwürfel bzw. Anzünder in den Brennraum.
• Legen Sie auf den Zündwürfel bzw. Anzünder mehrere Scheithölzer quer liegend auf.
• Verschließen Sie die Feuerraumtüre.

Ein anfängliches Beschlagen der Keramikglasscheibe (kondensierter Wasserdampf) klingt schnell durch die im Brennraum entwickelte Hitze von selbst ab. Je nach Zugfähigkeit Ihres Schornsteins wird allmählich eine Flammenbildung und ein relativ starker Zug in Ihrem Heizgerät einsetzen.

Der Anheizvorgang ist abgeschlossen, wenn das Brenngut einen ausreichenden Glutstock gebildet hat.

Ende des Anheizvorganges

3.2 HEIZEN IM DAUERBETRIEB

3.2 HEIZEN IM DAUERBETRIEB

Brennstoff und Flammenbild

Nach erfolgreichem Anheizvorgang (das heißt, das Brenngut hat einen Glutstock gebildet) beginnt das Heizen im Dauerbetrieb. Die Bezeichnungen der Bedienelemente des Kago Kamineinsatzes finden Sie im Anhang.

Zum Erreichen einer langen Dauerbrandfähigkeit empfehlen wir als Brennstoffzugabe Holzbriketts oder Braunkohlebriketts als Glutstockhalter. Ein schönes Flammenbild erreichen Sie mit Scheitholz.

Achtung!

Beim Befeuern Ihres Heizgerätes ist darauf zu achten, dass Sie die Heizleistung des Gerätes nicht durch Drosseln der Zuluftführung regeln, sondern über die aufzulegende Brennholzmenge. Hat ein Heizgerät zum Beispiel eine Heizleistung von 8,0 kW, wird diese durch das Auflegen von ca. 2,5 bis 3,0 kg Holz pro Auflagenintervall erreicht.

Verbrennungsvorgang drosseln

Sollten Sie diese Heizleistung nicht mehr benötigen nachdem die Erwärmung des Raumes stattgefunden hat, wäre es falsch, weiterhin die gleiche Holzmenge aufzulegen und eine Drosselung des Abbrandes durch weniger Verbrennungsluft vorzunehmen. Das Ergebnis dieser Vorgehensweise wäre eine eventuell schnellere Verrußung Ihrer Glasscheibe und im Extremfall eine Versottung oder Verteerung Ihres Schornsteins aufgrund zu niedriger Abgastemperatur durch die Drosselung.

Bitte achten Sie aus diesem Grund immer darauf, die gewünschte Heizleistung grundsätzlich über die Holzmenge zu regeln.

Um den Verbrennungsvorgang zu drosseln, kann mit dem Verbrennungsluftschieber eine Regulierung vorgenommen werden. Zu starkes Abdrosseln kann allerdings dazu führen, dass die Keramikglasscheibe beschlägt. (bzw. siehe oben)

3.3 HEIZBETRIEB BEENDEN

Ist nur noch Glut vorhanden, können Sie erneut Brennstoff nachlegen. Um das Austreten von Rauchgas aus dem Brennraum zu vermeiden,

• öffnen Sie zunächst kurzzeitig den Verbrennungsluftschieber (falls teilweise geschlossen),
• öffnen Sie dann die Feuerraumtüre langsam (Sogwirkung!),
• legen Sie neuen Brennstoff quer auf und schließen Sie die Feuerraumtüre wieder.
• Regeln Sie nach dem Anbrennen des Brenngutes den Abbrand durch den Verbrennungsluftschieber soweit notwendig (Achtung Scheibenverrußung).

Achtung!

Öffnen Sie die Feuerraumtür langsam, um eine Sogwirkung und somit einen Rauchaustritt zu vermeiden.

Brennstoff nachlegen

3.3 HEIZBETRIEB BEENDEN

Wollen Sie den Betrieb Ihres Heizgerätes einstellen, sollten Sie den restlichen Brennstoff mittels eines Kaminbesteckes (Schaufel) mittig auf den Rost schieben (falls vorhanden) und ausbrennen lassen. Brennstoffreste und Asche werden dann nur in geringfügiger Menge im Brennraum verbleiben.

Hinweis:

Ein Kaminbesteck erhalten Sie selbstverständlich auch in Ihrer Kago-Fachausstellung.

3.4 KAMIN REINIGEN UND PFLEGEN

Vorsicht: Verletzungsgefahr!

Nehmen Sie keinesfalls Reinigungsarbeiten am erhitzten Kamineinsatz vor, um Verbrennungsverletzungen zu vermeiden!

Ihr Kamineinsatz hat einen vergleichsweise geringen Reinigungs- und Pflegebedarf.

Keramikglasscheibe reinigen

Wir empfehlen, vor jedem erneuten Anheizen im kalten Zustand des Heizgerätes die hochwertige Keramikglas-scheibe zu reinigen, damit Sie das schöne Flammenspiel ungetrübt beobachten können. Hierzu ist der Kago-Spezialglasreiniger geeignet. Bei hartnäckiger Verschmut-zung können Sie auch einen Haushaltsscheuerschwamm oder Abzieher zu Hilfe nehmen. Verwenden Sie jedoch keine spitzen oder scharfkantigen Werkzeuge.

Entleeren Sie regelmäßig den Aschekasten, damit die Verbrennungsluftzufuhr und die Kühlung der Ascherostanlage gewährleistet ist.

Aschereste entfernen

Aus dem Feuerraum sollten regelmäßig die Aschereste entnommen werden.

Hausstaubablagerungen entfernen

In regelmäßigen Abständen sollten im kalten Zustand die normalen Hausstaubablagerungen im Inneren Ihrer Ofenanlage entfernt werden, um damit mögliche Geruchsbelästigungen zu vermeiden. Der äußere Heizgerätekörper kann mit einem feuchten Haushaltstuch unter Zugabe eines gängigen Haushaltsreinigers abgewischt werden.

Verrohrung reinigen

Überprüfen Sie je nach Nutzungsintensität 1 x jährlich oder öfter die Verrohrung auf Rußbesatz. Gegebenenfalls ist die Verrohrung zu reinigen.

GERÄTEBESCHREIBUNG KAMINEINSATZ GLOBAL

TECHNECHE DÄNKAMNENSATZ GLOBAL
Typ	Frontgerät mit gerader Scheibe, einseitig verglast
Kamineinsatztür	Edelstahl massiv
Zulassungs-Nr.	Z-43.12-181
Gerätemaße (H x B x T)	110 x 55 x 47 cm
Rauchrohr ∅	16 cm
Heizleistung	ca. 7,5 kW schadstofffarm, Bauart A1
Brennstoffe	Holz, Braunkohlebriketts

1 Türgriff
2 Feuerraumtür
3 Abgasstutzen
4 Wandfutter
5 Rauchrohr
6 Verbrennungsluft-Hebel
7 Verbrennungsluftzuführung
8 Stellfüße

Für die feuerungstechnische Bemessung der Abgasanlage gelten die Werte gemäß nachstehender Tabelle:

Bei Nennwärmeleistung Holz Braunkohlebriketts
Abgasmassenstrom	g/s 11,4 9,5
Abgastemperatur	°C 325 340
Erforderlicher Förderdruck	Pa 12 12

GEWÄHRLEISTUNG

Wir weisen ausdrücklich darauf hin, dass wir die Gewährleistung für die von uns gelieferten Bauteile gemäß Kaufvertrag nach VOB (2 Jahre) und für Feuer berührende Teile 1 Jahr nur übernehmen können, wenn Sie den Aufbau nach unseren Angaben durchgeführt haben.

Geringfügige Abweichungen von Mustern und Proben in Farbe, Dekor und Struktur, Maserung, Adern, sind bei Marmor und Natursteinen nicht auszuschließen und können als Reklamationen nicht anerkannt werden. Eine Haftung für solche Abweichungen kann nicht übernommen werden.

Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantieleistungen zu erbringen hat, teilen Sie uns bitte Ihre Ansprüche möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer mit. Dadurch erleichtern Sie sich und uns die Formalitäten und tragen zu einer raschen, gründlichen und zufriedenstellenden Abwicklung bei.

Wir wünschen Ihnen bei der Nutzung Ihrer Kaminanlage viel Freude und angenehme Stunden am gemütlich prasselnden Feuer.

Ihr

$$ k \cdot c q / / / $$

Senator h.c. Dr. h.c. (UMB) Karl-Heinz Kago Gesamtgeschäftsführer

Kago-Zentrale

Kago-Platz 1-6

Gewerbegebiet Ost

92353 Postbauer-Heng

Tel.: 0 91 88 - 92 00

oder 0800 - 4 14 28 00

Fax: 0 91 88 - 920 130

www.kago.de

www.kaminholz-kago.de
