BEDIENUNGSANLEITUNG Logamax plus GB122-19 BUDERUS

Wichtige allgemeine Anwendungshinweise

Das technische Gerät nur bestimmungsgemäß und unter Beachtung der Bedienungsanleitung einsetzen. Wartung und Reparatur nur durch autorisierte Fachkräfte.

Das technische Gerät nur in den Kombinationen und mit dem Zubehör und den Ersatzteilen betreiben, die in der Bedienungsanleitung angegeben sind. Andere Kombinationen, Zubehör und Verschleißteile nur dann verwenden, wenn diese ausdrücklich für die vorgesehene Anwendung bestimmt sind und Leistungsmerkmale sowie Sicherheitsanforderungen nicht beeinträchtigen.

Technische Änderungen vorbehalten!

Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten geringfügig abweichen.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Liebe Kundin, lieber Kunde,

der Buderus Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K ist nach den neuesten technologischen Erkenntnissen und sicherheitstechnischen Regeln konstruiert und gefertigt. Dabei wurde auf die Bedienungsfreundlichkeit besonders Wert gelegt.

Zur optimal sicheren, wirtschaftlichen und umweltfreundlichen Nutzung der Anlage empfehlen wir Ihnen, die Sicherheitshinweise und die Bedienungsanleitung zu beachten.

1 Sicherheitshinweise

VORSICHT! Bei Gasgeruch:

1. Kein offenes Feuer! Nicht rauchen!
2. Funkenbildung vermeiden! Keine elektrischen Schalter benutzen, auch nicht Telefon, Stecker oder Klingel!
3. Gas-Hauptabsperreinrichtung schließen!
4. Fenster und Türen öffnen!
5. Hausbewohner warnen und Gebäude verlassen!
6. Gasversorgungsunternehmen oder Heizungsfachfirma von außerhalb des Gebäudes anrufen!

HINWEIS!

In anderen Gefahrenfällen sofort Gas-Hauptabsperreinrichtung schließen und Anlage stromlos machen, z. B. Heizungsnotschalter vor dem Heizraum ausschalten.

2 Aufstellungs-/Heizraum

VORSICHT!

Die Zu- und Abluftöffnungen dürfen nicht verkleinert oder verschlossen werden.

VORSICHT!

Entzündliche Materialien oder Flüssigkeiten dürfen nicht in der Nähe des Heizkessels gelagert oder verwendet werden.

HINWEIS!

Zur Vermeidung von Kesselschäden ist eine Verunreinigung der Verbrennungsluft durch Halogen-Kohlenwasserstoffe (z. B. enthalten in Sprühdosen, Lösungs- und Reinigungsmitteln, Farben, Klebern) und durch starken Staubanfall auszuschließen. Der Aufstellungsraum des Heizkessels muss frostsicher und gut belüftet sein.

3 Arbeiten an der Heizungsan- lage

VORSICHT!

Die Montage, der Brennstoff- und Abgasanschluss, die Erstinbetriebnahme, der Stromanschluss sowie die Wartung und Instandhaltung dürfen nur durch eine Fachfirma ausgeführt werden. Arbeiten an gasführenden Teilen sind von einer konzessionierten Fachfirma auszuführen.

HINWEIS!

Die Reinigung und Wartung ist einmal jährlich durchzuführen! Dabei ist die Gesamtanlage auf ihre einwandfreie Funktion zu prüfen. Aufgefundene Mängel sind umgehend zu beheben.

Wir empfehlen, einen Wartungsvertrag mit einer Fachfirma abzuschließen.

4 Einweisung in die Funktion und Bedienung

Der Ersteller hat den Anlagenbetreiber mit der Funktion und der Bedienung der Heizungsanlage vertraut zu machen und ihm die technischen Unterlagen zu übergeben.

5 Inbetriebnahme

5.1 Betriebsbereitschaft

Bitte auch Bedienungsanleitung des Regelgerätes beachten!

5.1.1 Wasserdruck prüfen

●Abdeckung des Bedienfeldes öffnen.
●Wasserdruck überprüfen (Abb. 1, Pos. 1). Der optimale Fülldruck beträgt 1,0 bis 1,2 bar, der max. Wasserdruck 1,5 bar.

Bei einem Druck unter 1,0 bar Abschnitt "Heizungsanlage füllen" durchführen, sonst weiter mit Kapitel 5.1.3 "Temperatureinstellungen vornehmen".

1

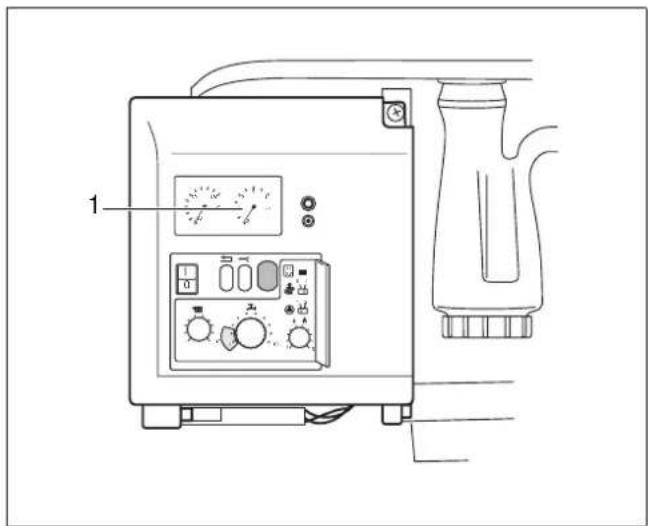

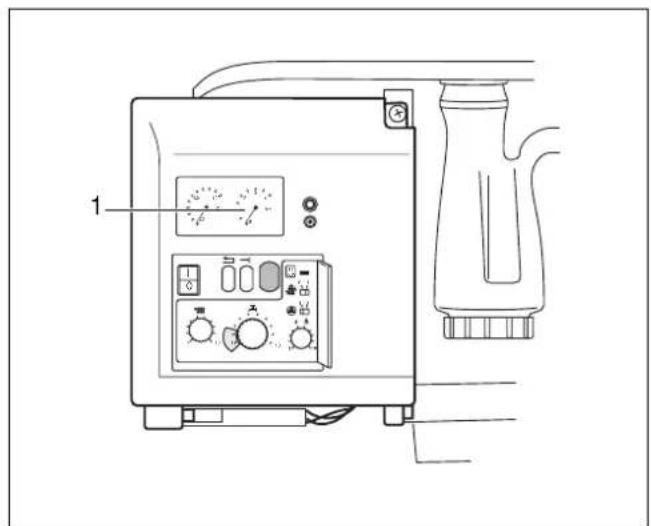

Abb. 1 Druckanzeige

Heizungsanlage füllen

WARNUNG!

Der Gas-Brennwertkessel darf noch nicht eingeschaltet werden.

Zum Füllen der Anlage ist unbehandeltes Leitungswasser zu verwenden.

- Mit Wasser gefüllten Schlauch auf den Füll- und Entleerhahn (Abb. 2) aufstecken und Hahn mit dem vorhandenen Vierkant (liegt der Verpackung bei) öffnen.

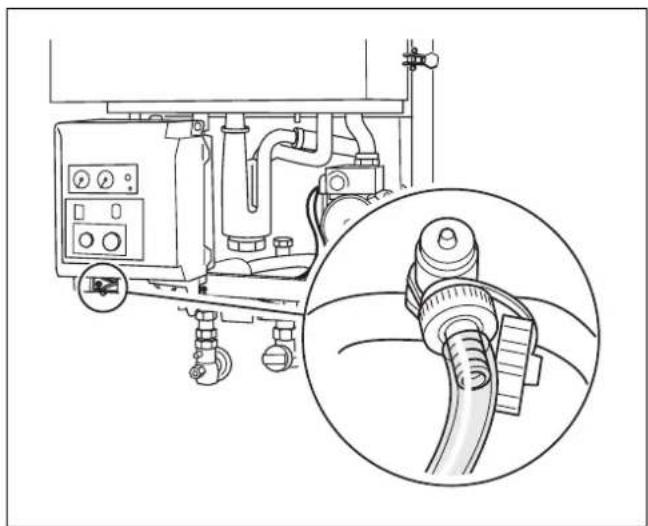

Abb. 2 Heizungsanlage füllen

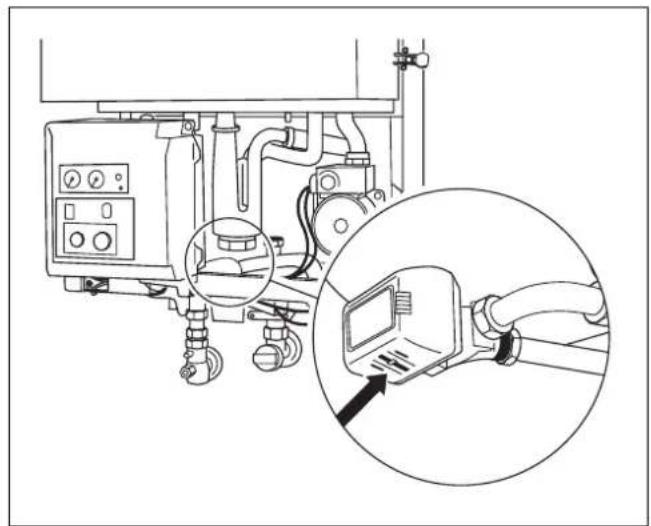

- Dreiwegeventil (Abb. 3) in Mittelstellung bringen. Dazu Hebel am Dreiwegeventil mit Schraubenzieher o.ä. nach rechts schieben und eindrücken.

●Wartungshähne am Vor- und Rücklaufanschluss öffnen (Abb. 4, Pos. 1 und 2).

1 2

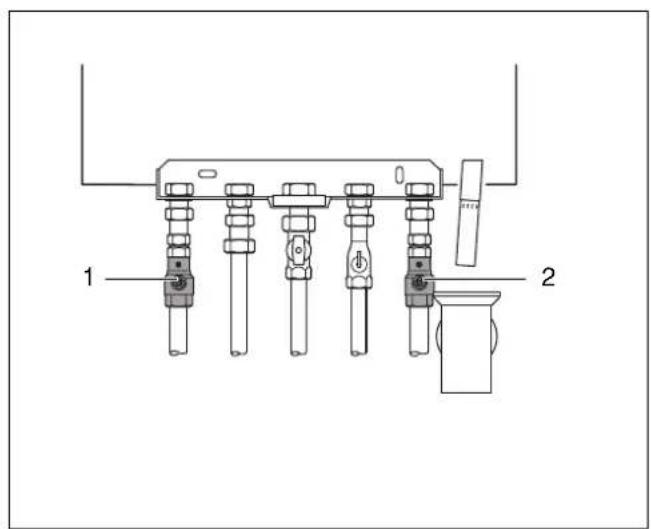

Abb. 4 Wartungshähne

●Wasserhahn öffnen und Anlage bis zu einem Druck von 1,0 bis 1,2 bar (Abb. 5, Pos. 1) füllen. Der max. Wasserdruck beträgt 1,5 bar.

●Wasserhahn und Füll- und Entleerhahn am Gas-Brennwertkessel schließen.

1

Abb. 5 Druckanzeige

5.1.2 Heizwasserkreislauf entlüften

- Schnellverschlüsse (Abb. 6, Pos. 1) öffnen und Brennerraumabdeckel abnehmen.

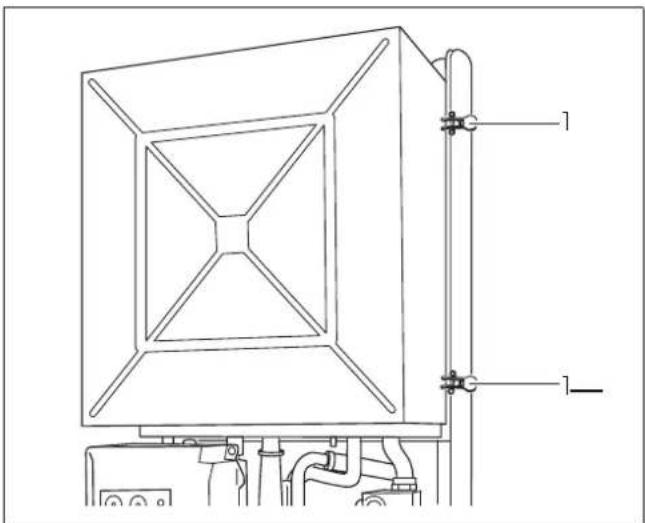

Abb. 6 Brennerraumdeckel abnehmen

• Damit die Restluft entweichen kann, Kappe am automatischen Entlüfter (Abb. 7) um eine Umdrehung aufdrehen.
• Sollte der Druck durch das Entlüften abgefallen sein, Wasser nachfüllen.
  ●Brennerabdeckung wieder montieren.
  ●Schlauch vom Füll- und Entleerhahn abziehen, Schlauchtülle abschrauben und Abdeckkappe aufschrauben.

HINWEIS!

Bei häufigem Wasserverlust durch eine Fachfirma Ursache ermitteln und beseitigen lassen.

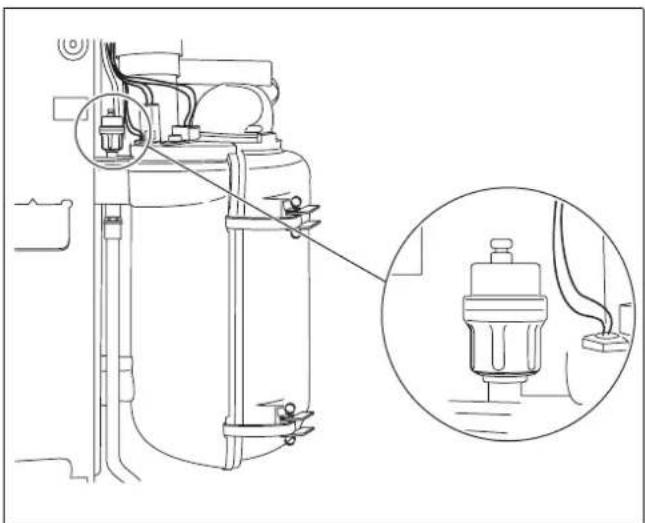

Abb. 7 Automatisches Entlüftungsventil

5.1.3 Temperatureinstellungen vornehmen

• Vorlauftemperatur am Regler (Abb. 8, Pos. 6) einstellen (siehe Tab. 1).
  ●Warmwassertemperatur für Logamax plus GB122-24K mit integrierter Warmwasserbereitung am Regler (Abb. 8, Pos. 3) einstellen (siehe Tab. 2). Zum Energiesparen (keine Warmhaltefunktion) Regler (Abb. 8, Pos. 3) auf Kaltstart-Stellung "1" stellen. Auslauftemperatur dabei: 60 °C.
  ●Warmwassertemperatur für Logamax plus GB122 mit externem Speicher am Regler (Abb. 8, Pos. 3) mit Hilfe der Tab. 3 einstellen.
• Raumtemperatur am Regelgerät oder an der Fernbedienung auf höchsten Wert stellen.
  ●Gasabsperrhahn öffnen: Eindrücken und nach links in senkrechte Position drehen (Abb. 8, Pos. 4).
• Netzschalter (Abb. 8, Pos. 1) auf Stellung "I" stellen. Gerät beginnt mit dem Startprogramm, nach ca. 30 s zündet der Brenner.

●Abdeckung des Bedienfeldes schließen.
● Raumtemperatur am Regelgerät oder an der Fernbedienung auf den gewünschten Wert stellen.

1 2 3 4 5 6

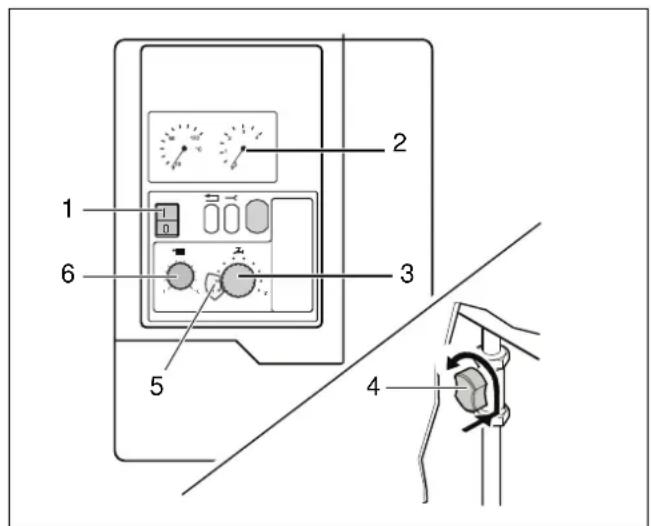

Abb. 8 Bedienfeld, Druckanzeige, Gasabsperrhahn, Temperaturanzeige

Regelgerät Anwendungsbereich	Reglerstellung/Vorlauftemperatur
LogamaticRC, ERC, 4111	FußbodenheizungRadiatorenheizung	3 (50 °C, max. Werkeinstellung Fußbodenheizung)7 (75 °C, min. Werkstellung Radiatorenheizung)*
Ein/Aus-Temperaturregler,24 V	Radiatorenheizung 5 (62 °C, Neubau) bis10 (90 °C Altbau)

* Grundeinstellung: Anlagenspezifische Einstellungen an der Logamatic-Regelung und am Bedienfeld des UBA von der Heizungsfachfirma vornehmen lassen.

Tab. 1 Vorlauftemperatur

Reglerstellung Warmhaltetemperatur [°C] Auslauftemperatur [°C]
1	-	60
2 - 60
3	40	40
4	43	43
5	46	46
6	49	49
7	52	52
8	55	55
9	58	58
10	60	60

Tab. 2 Warmwassertemperatur bei Logamax plus GB122-24K

Anwendungsbereich	Reglerstellung	Wassertemperatur externer Speicher
geringer Komfort, geringe Wärmeverluste	1	27 °C
mittlerer Komfort, mittlere Wärmeverluste	5	41 °C
optimaler Komfort, normale Wärmeverluste	10	60 °C

Tab. 3 Warmwassertemperatur externer Speicher

5.2 Brennstoffe

Erdgas, Flüssiggas

5.3 Frostgefahr für die Heizungsanlage

Bei Frostgefahr für die Heizungsanlage:

●Abdeckung des Bedienfeldes öffnen.
●Abdeckung der 2. Bedienebene öffnen (Abb. 9, Pos. 1).
- Schalter ▲ auf Stellung "2" (Pumpennachlaufzeit 24 h) stellen (Abb. 9, Pos. 5).
- Abdeckung der 2. Bedienebene und des Bedienfeldes schließen.

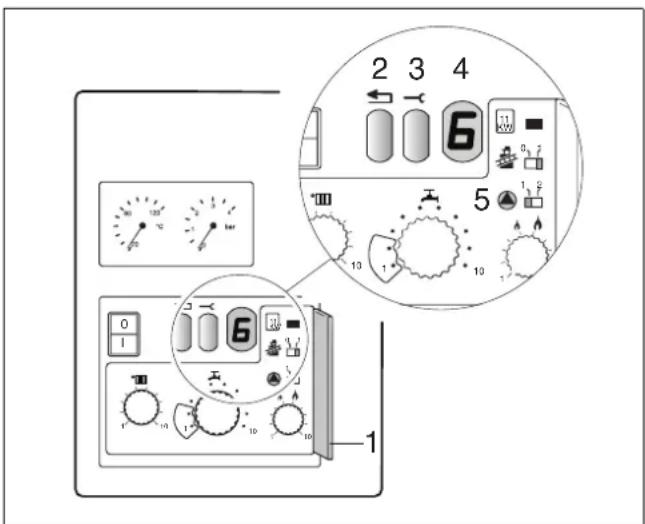

Abb. 9 2. Bedienebene

5.4 Betriebs- und Störungsmeldungen (Tab. 4)

Der Betriebszustand oder eine eventuelle Störung werden auf dem Display (Abb. 10, Pos. 4) angezeigt. Die Meldung besteht aus zwei Zeichen. Nach Drücken der Servicetaste (Abb. 10, Pos. 3) wird das zweite Zeichen angezeigt.

Alle Meldungen, die nicht in Tab. 4 enthalten sind, sollten Sie sich notieren. Es sind Störungen, zu deren Beseitigung Sie eine Fachfirma hinzuziehen sollten.

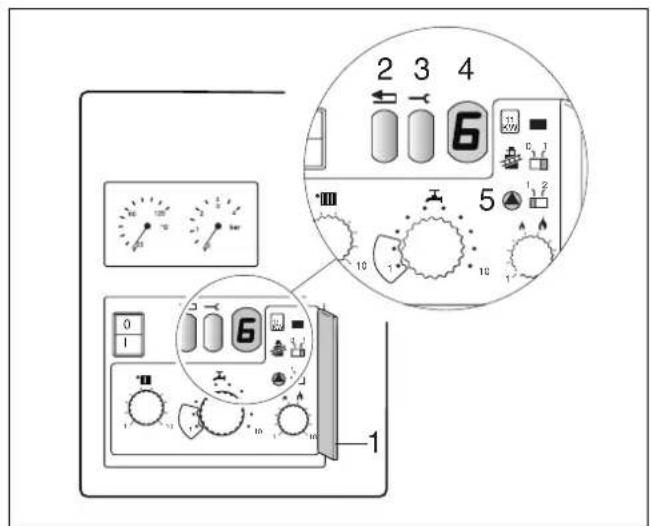

Abb. 10 Betriebs- und Störungsmeldungen

Anzeige Anzeige nach Drücken der Servicetaste		Bedeutung Behebung
☐	R, H, L, P, U, Y	Gerät ist betriebsbereit
6*	R	Brenner hat nicht gezündet	Reset-Taste (Abb. 10, Pos. 2)drücken. Läuft nach mehrmaligemEntriegeln der Brenner nicht an,Fachfirma hinzuziehen.
-.	H Normaler Heizbetrieb
=.	H Normaler Warmwasserbetrieb

* Nach dreimaligem Startversuch blinkend.
Tab. 4 Betriebs- und Störungsmeldungen

6 Außerbetriebnahme

●Abdeckung des Bedienfeldes öffnen.
- Netzschalter (Abb. 11, Pos. 1) auf Stellung "0" stellen.
●Gasabsperrhahn schließen: nach rechts drehen (Abb.11, Pos.2).
●Abdeckung des Bedienfeldes schließen.
- Bei längerer Abwesenheit auch Wasserzuleitung schließen.

Frostgefahr für die Heizungsanlage

• Netzschalter auf Stellung "I" und Gasabsperrhahn geöffnet lassen.
  ● Raumtemperatur am Regelgerät oder an der Fernbedienung auf niedrigsten Wert oder Frostschutz stellen.

HINWEIS!

Sollten Sie die Anlage auch bei Frostgefahr vollständig außer Betrieb nehmen, so muss das Wasser aus der gesamten Anlage abgelassen werden.

Frostschutzmittel dürfen nicht verwendet werden.

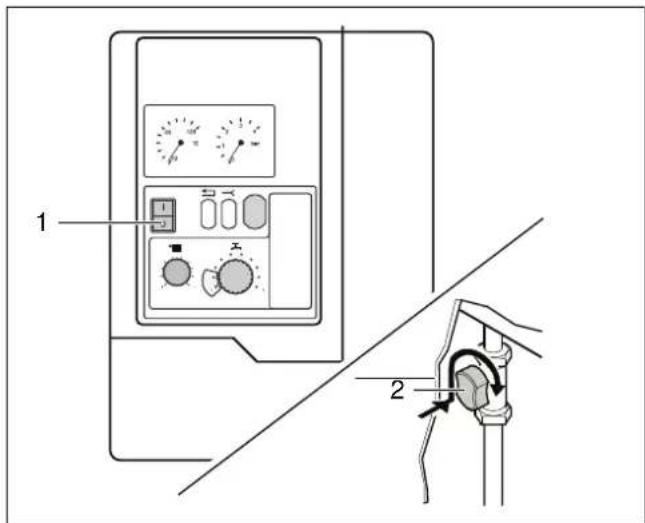

Abb. 11 Netzschalter, Gasabsperrhahn
