Produkttyp	Brennwert-Gasheizgerät, wandhängend
Modell	Logamax plus GB172-24 T50
Marke	Buderus
Nennwärmeleistung	24 kW
Bauart	Brennwerttechnik
Abmessungen (H × B × T)	ca. 700 × 440 × 350 mm
Gewicht	ca. 30 kg
Stromversorgung	230 V, 50 Hz
Brennstoff	Erdgas E/LL, Flüssiggas (je nach Ausführung)
Wirkungsgrad	bis zu 98% (Hs) / 110% (Hi)
Heizkreise	1 Heizkreis, integrierter Speicher
Warmwasserbereitung	durch interne Speicherladung (T50: 50 Liter Speicher)
Regelung	modulierender Betrieb, witterungsgeführt optional
Luftzufuhr/Abgas	raumluftunabhängig (90/125 mm konzentrisch)
Schutzart	IPX4
Energieeffizienzklasse	A (Heizung) / A (Warmwasser)
Wartung	jährliche Wartung empfohlen, einfacher Zugang zu Komponenten
Reinigungsintervall	Brenner und Wärmetauscher alle 2-3 Jahre reinigen
Sicherheitseinrichtungen	Überhitzungsschutz, Sicherheitstemperaturwächter, Abgasüberwachung
Ersatzteile	über Fachhandel und Buderus-Service erhältlich
Reparatur	durch autorisierten Fachbetrieb
Garantie	2 Jahre (gesetzlich), optional erweiterbar

Häufig gestellte Fragen - Logamax plus GB172-24 T50 BUDERUS

Wie stelle ich die Warmwassertemperatur ein?

Die Warmwassertemperatur kann über das Bedienfeld am Gerät oder über einen angeschlossenen Raumregler eingestellt werden. Drücken Sie die Taste Warmwasser und drehen Sie den Drehknopf auf die gewünschte Temperatur (30-65 °C).

Was bedeutet die Störungsanzeige F0?

Der Fehler F0 weist auf eine unzureichende Wasserzirkulation hin. Überprüfen Sie den Wasserdruck im Heizsystem (soll 1-2 bar betragen) und entlüften Sie die Heizkörper ggf. Sollte das Problem bestehen, kontaktieren Sie den Fachdienst.

Wie oft muss die Wartung durchgeführt werden?

Budaeus empfiehlt eine jährliche Wartung durch einen autorisierten Heizungsfachbetrieb. Dabei werden Brenner, Wärmetauscher und die Abgasanlage gereinigt und geprüft.

Kann ich die Heizung auch ohne Raumthermostat betreiben?

Ja, die Heizung kann auch im manuellem Betrieb ohne Raumthermostat arbeiten. Die Vorlauftemperatur wird dann direkt am Gerät eingestellt. Für optimale Effizienz empfehlen wir jedoch einen witterungsgeführten Regler.

Welcher Wasserdruck ist optimal?

Der optimale Anlagendruck liegt zwischen 1,0 und 2,0 bar (kalt). Bei zu niedrigem Druck (< 0,8 bar) schaltet die Heizung aus Sicherheitsgründen ab. Füllen Sie dann Wasser über das Füllventil nach.

Wie entlüfte ich die Heizungsanlage?

Schalten Sie die Heizung aus und warten Sie, bis die Pumpen stillstehen. Drehen Sie an den Entlüftungsventilen der Heizkörper mit einem Entlüfterschlüssel vorsichtig auf, bis Wasser austritt, und schließen Sie wieder. Kontrollieren Sie den Druck und füllen Sie ggf. Wasser nach.

Was tun bei Frostgefahr?

Das Gerät ist mit einer Frostschutzfunktion ausgestattet, die bei Unterschreiten einer bestimmten Temperatur die Pumpe aktiviert. Bei längerer Abwesenheit im Winter sollte die Anlage auf minimaler Stufe weiterlaufen oder komplett entleert werden (durch Fachbetrieb).

Warum taktet die Heizung häufig?

Häufiges Takten kann durch eine zu hohe Heizleistung für den aktuellen Wärmebedarf verursacht werden. Überprüfen Sie die Heizkurve am Regler und passen Sie sie an (flachere Kurve für mildere Temperaturen). Auch eine zu große Pumpe oder Thermostatventile können die Ursache sein.

Wie setze ich die Wartungsanzeige zurück?

Nach der Wartung kann die Anzeige über das Menü zurückgesetzt werden. Navigieren Sie zu Service > Wartungsintervall zurücksetzen und bestätigen Sie mit OK. Sollte dies nicht funktionieren, lassen Sie den Fachbetrieb den Reset durchführen.

Wo finde ich die Ersatzteilnummer für die Umwälzpumpe?

Die Ersatzteilnummer der Umwälzpumpe finden Sie auf dem Typenschild der Pumpe (meist an der Vorderseite des Geräts). Alternativ kann der Buderus-Service anhand der Seriennummer des Geräts das passende Ersatzteil ermitteln.

BEDIENUNGSANLEITUNG Logamax plus GB172-24 T50 BUDERUS

Bedienungsanleitung für den Bediener Logamax plus GB172-24 T50

Vorwort

Liebe Kundin, lieber Kunde,

Wärme ist unser Element – und das seit über 275 Jahren. Von Anfang an investieren wir unsere ganze Energie und Leidenschaft, um für Sie individuelle Lösungen für Ihr Wohlfühlklima zu entwickeln.

Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heiztechnik in bewährter Buderus Qualität, die Ihnen lange und zuverlässig Behaglichkeit schenken wird.

Wir fertigen nach den neuesten Technologien und achten darauf, dass unsere Produkte effizient aufeinander abgestimmt sind. Wirtschaftlichkeit und Umweltfreundlichkeit stehen dabei immer im Vordergrund.

Danke, dass Sie sich für uns entschieden haben – und damit auch für effiziente Energienutzung bei gleichzeitig hohem Komfort. Damit das auf Dauer so bleibt, lesen Sie bitte sorgfältig die Bedienungsanleitung. Falls dennoch einmal Probleme auftauchen sollten, wenden Sie sich bitte an Ihren Installateur. Er hilft Ihnen jederzeit gerne weiter.

Ihr Installateur ist einmal nicht erreichbar? Dann ist unser Kundendienst rund um die Uhr für Sie da!

Wir wünschen Ihnen viel Freude mit Ihrem neuen Buderus Produkt! Ihr Buderus Team

Inhaltsverzeichnis

1 Symbolerklärung und Sicherheitshinweise ....3

1.1 Symbolerklärung....3
1.2 Allgemeine Sicherheitshinweise ....3

2 Angaben zum Gerät 4

2.1 EG-Baumusterkonformitätserklärung ..... 4
2.2 Typenübersicht 4

3 Gerät für den Betrieb vorbereiten 4

3.1 Übersicht der Anschlüsse 4
3.2 Gashahn öffnen 4
3.3 Wartungshähne öffnen 4
3.4 Betriebsdruck der Heizung kontrollieren ..... 4
3.5 Heizwasser nachfüllen 5

4 Bedienung 5

4.1 Übersicht der Bedienelemente 5
4.2 Displayanzeigen 6
4.3 Gerät ein-/ausschalten 6
4.4 Heizung einschalten 6
4.4.1 Heizbetrieb ein-/ausschalten 6
4.4.2 Maximale Vorlauftemperatur einstellen ..... 7
4.5 Warmwasserbereitung einstellen....7

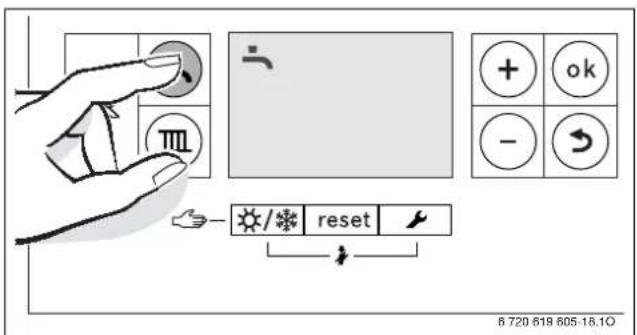

4.5.1 Warmwasserbetrieb ein-/ausschalten ..... 7

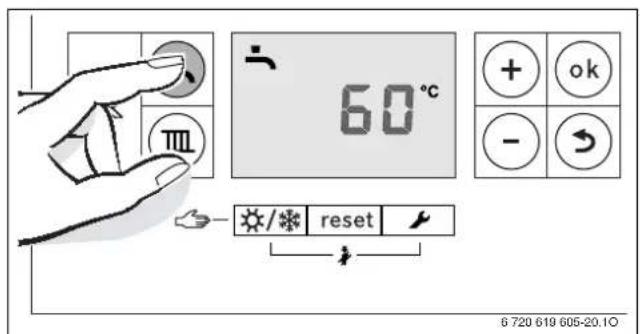

4.5.2 Warmwassertemperatur einstellen 8
4.6 Regelsystem einstellen 8

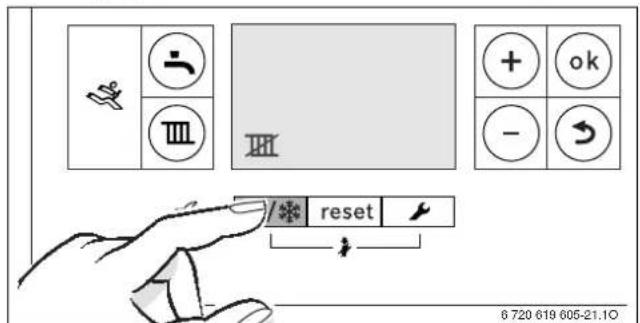

4.7 Manuellen Sommerbetrieb ein-/ausschalten ..... 8
4.8 Frostschutz einstellen 8

5 Energiesparhinweise 9

6 Störungen beheben 9

7 Wartung 9

8 Umweltschutz/Entsorgung 10

9 Kurzbedienungsanleitung 11

1 Symbolerklärung und Sicherheitshinweise

1.1 Symbolerklärung

Warnhinweise

Warnhinweise im Text werden mit einem Warndreieck gekennzeichnet.

Zusätzlich kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.

Folgende Signalwörter sind definiert und können im vorliegenden Dokument verwendet sein:

• HINWEIS bedeutet, dass Sachschäden auftreten können.
• VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können.
• WARNUNG bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten können.
• GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden.

Wichtige Informationen

Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem nebenstehenden Symbol gekennzeichnet.

Weitere Symbole

Symbol Bedeutung

▶ Handlungsschritt
→ Querverweis auf eine andere Stelle im Dokument
- Aufzählung/Listeneintrag
– Aufzählung/Listeneintrag (2. Ebene)

Tab. 1

1.2 Allgemeine Sicherheitshinweise

Diese Bedienungsanleitung richtet sich an den Betreiber der Heizungsanlage.

▶ Bedienungsanleitungen (Wärmeerzeuger, Heizungsregler, usw.) vor der Bedienung lesen und aufbewahren.
▶ Sicherheits- und Warnhinweise beachten.

Verhalten bei Gasgeruch

Bei austretendem Gas besteht Explosionsgefahr. Beachten Sie bei Gasgeruch die folgenden Verhaltensregeln.

▶ Flammen- oder Funkenbildung vermeiden:
- Nicht rauchen, kein Feuerzeug und keine Streichhölzer benutzen.
- Keine elektrischen Schalter betätigen, keinen Stecker ziehen.
- Nicht telefonieren und nicht klingeln.

▶ Gaszufuhr an der Hauptabsperreinrichtung oder am Gaszähler sperren.

▶ Fenster und Türen öffnen.

▶ Alle Bewohner warnen und das Gebäude verlassen.

▶ Betreten des Gebäudes durch Dritte verhindern.

▶ Außerhalb des Gebäudes: Feuerwehr, Polizei und das Gasversorgungsunternehmen anrufen.

Bestimmungsgemäßer Gebrauch

Der Wärmeerzeuger darf nur in geschlossenen Warmwasser-Heizungssystemen für den privaten Gebrauch verwendet werden.

Jede andere Verwendung ist nicht bestimmungsgemäß. Daraus resultierende Schäden sind von der Haftung ausgeschlossen.

Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke

Zur Vermeidung von Gefährdungen durch elektrische Geräte gelten entsprechend EN 60335-1 folgende Vorgaben:

„Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden“

„Wenn die Netzanschlussleitung beschädigt wird, muss Sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.“

Inspektion und Wartung

Regelmäßige Inspektion und Wartung sind Voraussetzungen für den sicheren und umweltverträglichen Betrieb der Heizungsanlage.

Wir empfehlen, einen Vertrag zur jährlichen Inspektion und bedarfsabhängigen Wartung mit einem zugelassenen Fachbetrieb abzuschließen.

▶ Arbeiten nur von einem zugelassenen Fachbetrieb ausführen lassen.

▶ Festgestellte Mängel unverzüglich beheben lassen.

Umbau und Reparaturen

Unsachgemäße Veränderungen am Wärmeerzeuger oder an anderen Teilen der Heizungsanlage können zu Personenschäden und/oder Sachschäden führen.

▶ Arbeiten nur von einem zugelassenen Fachbetrieb ausführen lassen.
▶ Niemals die Verkleidung des Wärmeerzeugers entfernen.
Keine Änderungen am Wärmeerzeuger oder an anderen Teilen der Heizungsanlage vornehmen.

Raumluftabhängiger Betrieb

Der Aufstellraum muss ausreichend belüftet sein, wenn der Wärmeerzeuger die Verbrennungsluft aus dem Raum bezieht.

Belüftungs- und Entlüftungsöffnungen in Türen, Fenstern und Wänden nicht verkleinern oder verschließen.

▶ Einhaltung der Lüftungsanforderungen in Absprache mit einem Fachmann sicherstellen:

– bei baulichen Veränderungen (z. B. Austausch von Fenstern und Türen)

– beim nachträglichen Einbau von Geräten mit Abluftführung nach außen (z. B. Abluftventilatoren, Küchenlüfter oder Klimageräte).

Verbrennungsluft/Raumluft

Die Luft im Aufstellraum muss frei sein von entzündlichen oder chemisch aggressiven Stoffen.

Keine leicht entflammbaren oder explosiven Materialien (Papier, Benzin, Verdünnungen, Farben, usw.) in der Nähe des Wärmeerzeugers verwenden oder lagern.
Keine korrosionsfördernden Stoffe (Lösungsmittel, Klebstoffe, chlorhaltige Reinigungsmittel, usw.) in der Nähe des Wärmeerzeugers verwenden oder lagern.

2 Angaben zum Gerät

2.1 EG-Baumusterkonformitätserklärung

Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien sowie den ergänzenden nationalen Anforderungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen.

Sie können die Konformitätserklärung des Produkts anfordern. Wenden Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.

Es erfüllt die Anforderungen an Gas-Brennwertkessel im Sinne der Energieeinsparverordnung.

Der entsprechend § 6 der ersten Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (1. BlmSchV vom 26.1.2010) ermittelte Gehalt des Abgases an Stickstoffoxiden liegt unter 60 mg/kWh.

Das Gerät ist nach EN 677 geprüft.

2.2 Typenübersicht

Das Gerät Logamax plus GB172-24 T50 ist ein Gas-Brennwertgerät mit integrierter Heizungspumpe, 3-Wege-Ventil und integriertem indirekt beheiztem Warmwasserspeicher.

3 Gerät für den Betrieb vorbereiten

3.1 Übersicht der Anschlüsse

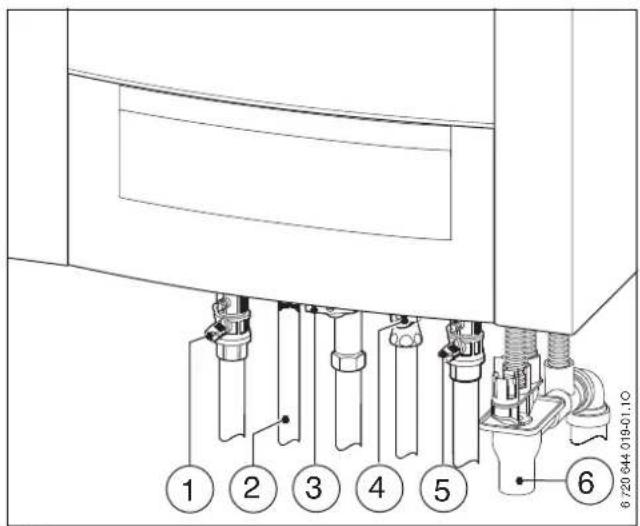

1 2 3 4 5 6 6.720 644 019-01.10

Bild 1
[1] Heizungsvorlaufhahn (Zubehör)
[2] Warmwasser
[3] Gashahn (Zubehör)
[4] Kaltwasserhahn (Zubehör)
[5] Heizungsrücklaufhahn (Zubehör)
[6] Trichtersiphon (Zubehör)

3.2 Gashahn öffnen

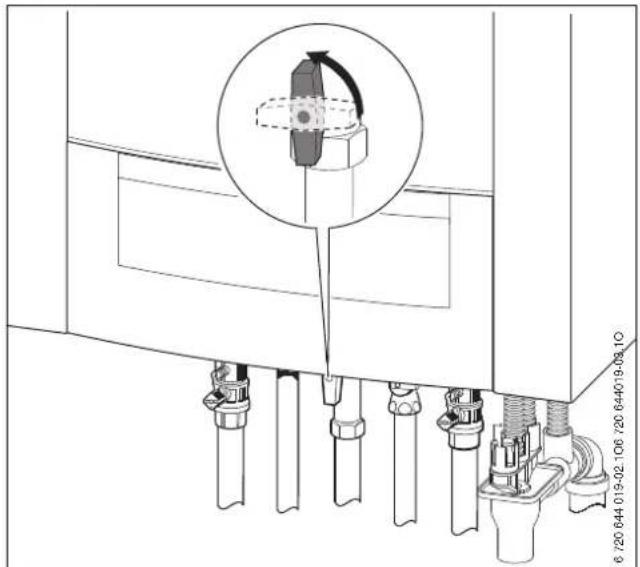

▶ Griff drücken und nach links bis zum Anschlag drehen (Griff in Fließrichtung = offen).

6 720 644 019-02.106 720 6440 19-08.10

Bild 2

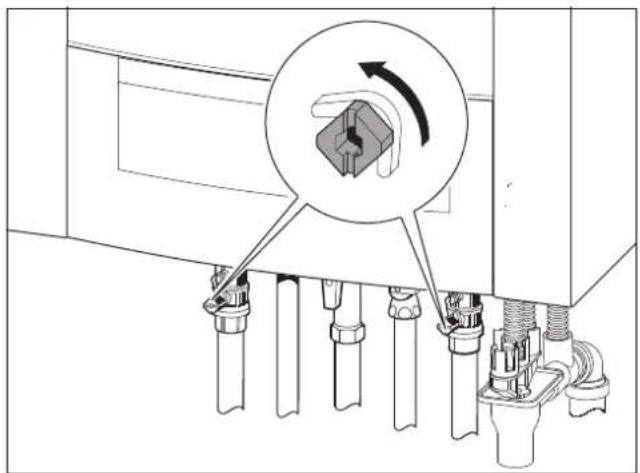

3.3 Wartungshähne öffnen

▶ Vierkant mit Schlüssel so weit drehen, bis Markierung in Fließrichtung zeigt.

Markierung quer zur Fließrichtung = geschlossen.

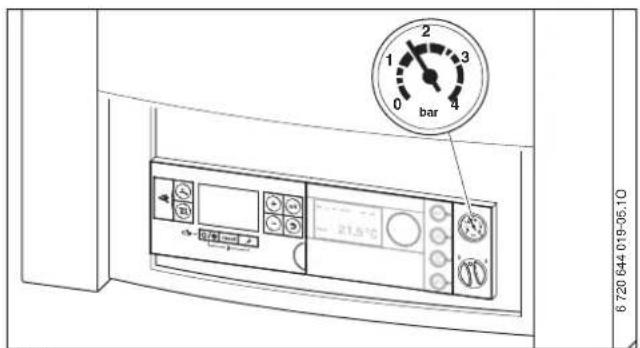

3.4 Betriebsdruck der Heizung kontrollieren

Der Betriebsdruck beträgt im Normalfall 1 bis 2 bar.

Wenn ein höherer Betriebsdruck erforderlich ist, erhalten Sie den Wert von Ihrem Fachmann.

bar 21.5°C 6 720 644 019-05.10

Bild 4

Buderus

3.5 Heizwasser nachfüllen

Das Nachfüllen von Heizwasser ist an jeder Heizungsanlage verschieden. Lassen Sie sich deshalb das Nachfüllen von Ihrem Fachmann zeigen.

HINWEIS: Das Gerät kann beschädigt werden.

▶ Heizwasser nur bei kaltem Gerät nachfüllen.

Maximaler Druck von 3 bar, bei höchster Temperatur des Heizwassers, darf nicht überschritten werden (Sicherheitsventil öffnet).

Nachfolgende Möglichkeiten eines Regelsystems können Verwendung finden:

• Bedieneinheit RC35 im Gerät eingebaut, → Bild 5, [8].
  • Bedieneinheit RC35 extern montiert
  • Regelsystem Logamatic 4000
  • Bedieneinheit RC25 extern montiert

Weitere Hinweise finden Sie in der Bedienungsanleitung des Regelsystems.

4 Bedienung

Diese Bedienungsanleitung bezieht sich nur auf das Gerät. Je nach verwendetem Regelsystem sind manche Funktionen in der Bedienung unterschiedlich.

4.1 Übersicht der Bedienelemente

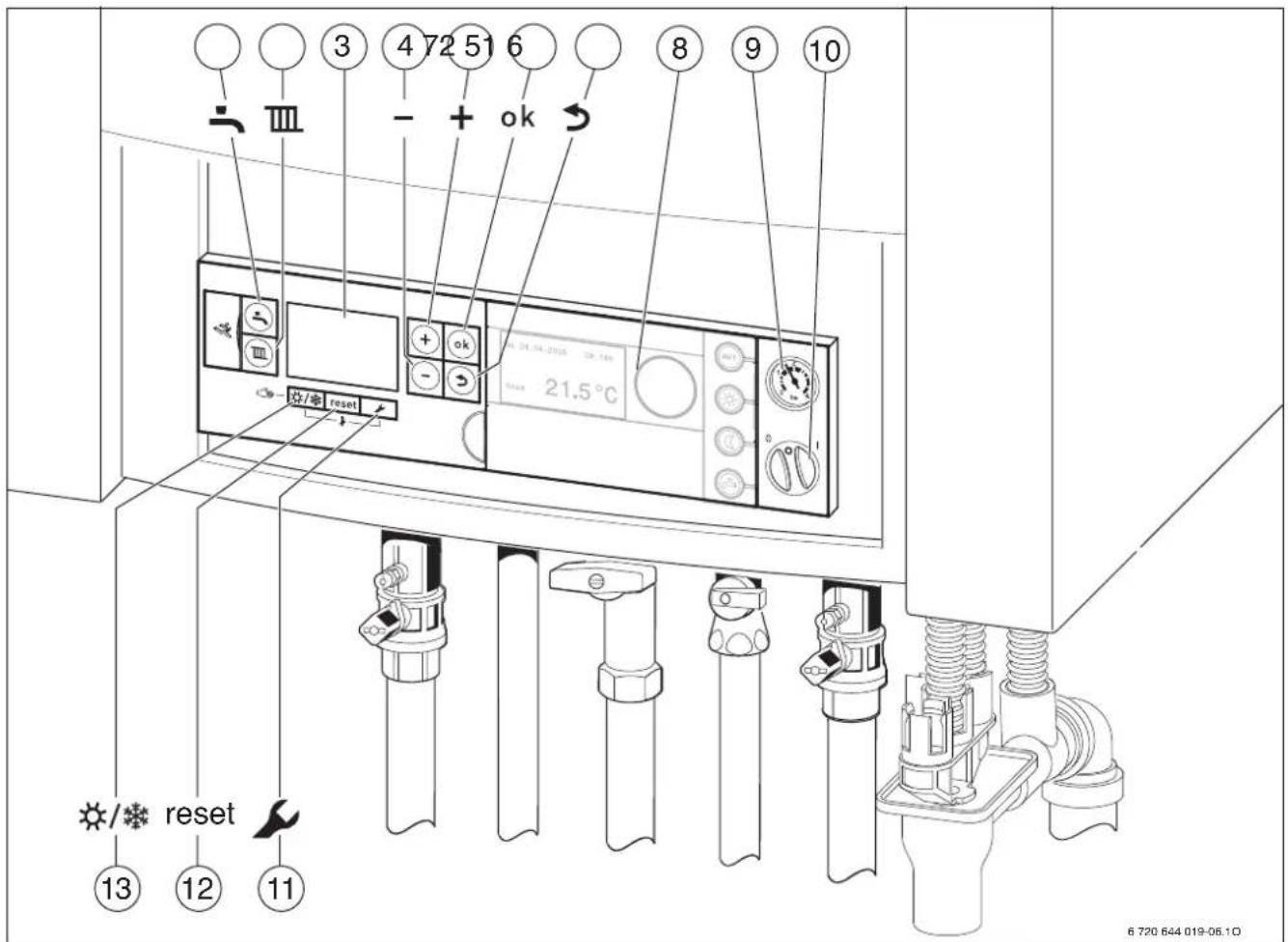

3 4 72 51 6 - + ok + ok 分/幸 reset 21.5°C 6 720 644 019-06.10

Bild 5

[1] Taste „Warmwasser“
[2] Taste „Heizung“
[3] Display
[4] Taste „Minus“
[5] Taste „Plus“
[6] Taste „ok“
[7] Taste „Zurück“
[8] Hier kann eine Bedieneinheit z. B. Logamatic RC35 eingebaut sein (Zubehör)
[9] Manometer
[10] Hauptschalter

[11] Taste „Service“
[21] Taste „reset“
[13] Taste „Sommer-/Winterbetrieb“

4.2 Displayanzeigen

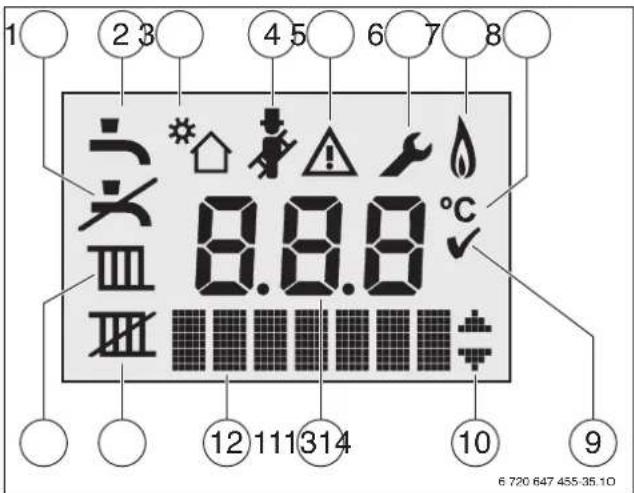

1 2 3 4 5 6 7 8 8.8.8 °C 12 111 314 10 9 6 720 647 455-35.10

Bild 6 Displayanzeigen

[1] kein Warmwasserbetrieb
[2] Warmwasserbetrieb
[3] Solarbetrieb
[4] Schornsteinfegerbetrieb
[5] Störung
[6] Servicebetrieb
[5 +6] Wartungsbetrieb
[7] Brennerbetrieb
[8] Temperatureinheit °C
[9] Speichern erfolgreich
[10] Anzeige weiterer Untermenüs/Servicefunktionen, blättern mit Taste + und Taste – möglich
[11] alphanumerische Anzeige (z. B. Temperatur)
[12] Textzeile
[13] kein Heizbetrieb
[14] Heizbetrieb

4.3 Gerät ein-/ausschalten

Einschalten

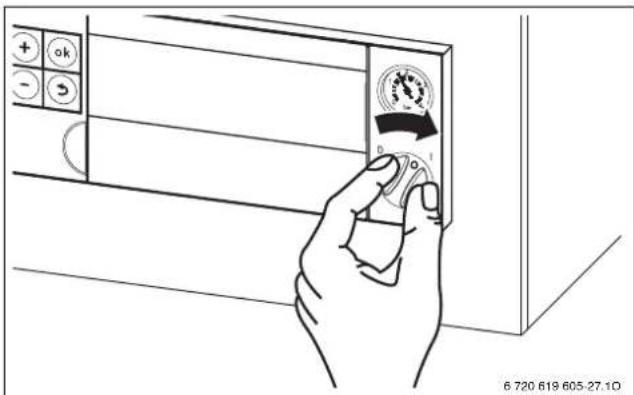

▶ Gerät am Hauptschalter einschalten.

Das Display leuchtet und zeigt nach kurzer Zeit die Gerätetemperatur.

Nach jedem Einschalten startet das Siphonfüllprogramm. Für ca. 15 Minuten läuft das Gerät bei minimaler Heizleistung, um den Kondensatsiphon zu füllen. Solange das Siphonfüllprogramm aktiv ist, blinkt das Symbol 13.

Ausschalten

▶ Gerät am Hauptschalter ausschalten.
Das Display erlischt.
▶ Wenn das Gerät länger außer Betrieb genommen wird: Frostschutz beachten (→ Kapitel 4.8).

Das Gerät hat einen Pumpenblockierschutz für die Heizungspumpe, der ein Festsitzen der Pumpe nach längerer Betriebspause verhindert.

Bei ausgeschaltetem Gerät gibt es keinen Pumpenblockierschutz.

4.4 Heizung einschalten

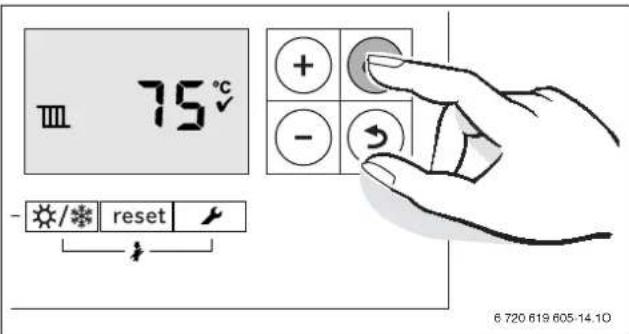

4.4.1 Heizbetrieb ein-/ausschalten

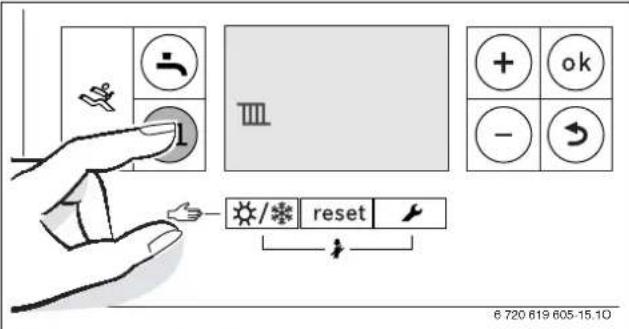

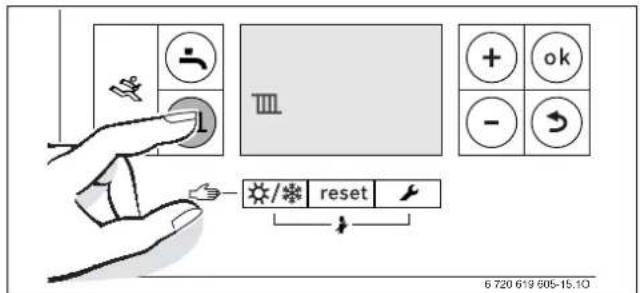

▶ Taste 80 oft drücken, bis im Display das Symbol oder blinkt.

Bild 8 Anzeige Heizbetrieb

▶ Taste + oder Taste – drücken, um den Heizbetrieb ein- oder auszuschalten:

• Heizbetrieb
• Hein Heizbetrieb

HINWEIS: Gefahr des Einfrierens der Heizungsanlage. Bei ausgeschaltetem Heizbetrieb besteht nur Gerätefrostschutz.

▶ Bei Frostgefahr Frostschutz beachten (→ Seite 8).

Wenn „kein Heizbetrieb“ eingestellt wurde, kann der Heizbetrieb durch das angeschlossene Regelsystem nicht aktiviert werden.

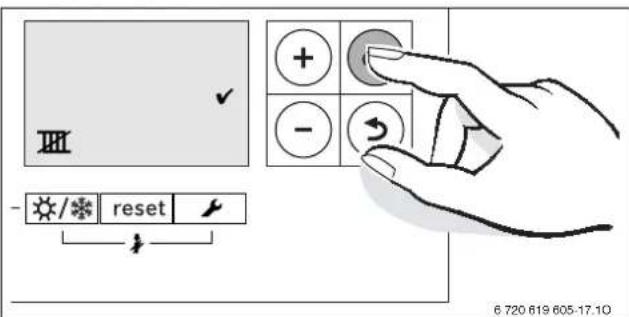

▶ Taste ok drücken um die Einstellung zu speichern. Das Symbol erscheint für kurze Zeit.

75°C - / * reset 6.720 619 605-14.10

Bild 9 Anzeige Heizbetrieb

Bei eingeschaltetem Brenner erscheint das Symbol

Buderus

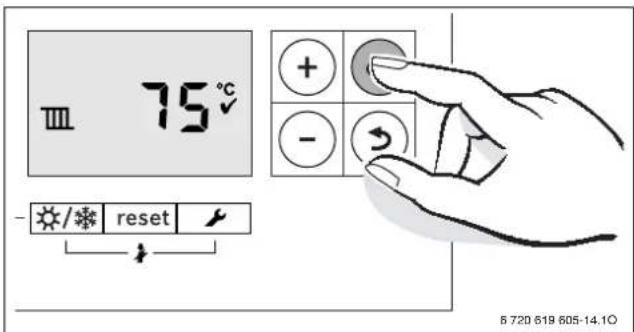

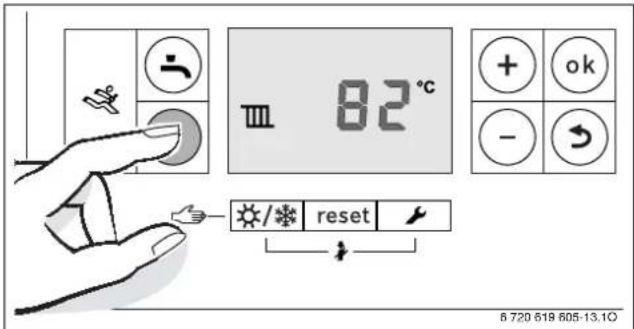

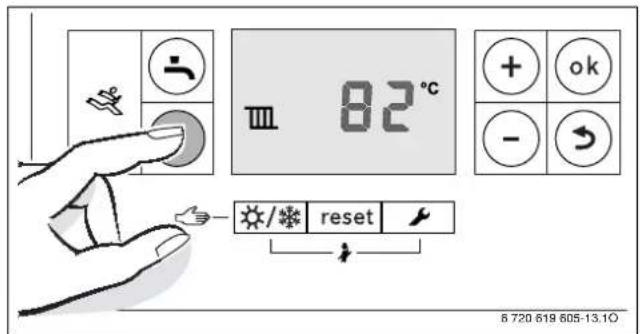

4.4.2 Maximale Vorlauftemperatur einstellen

Die maximale Vorlauftemperatur kann zwischen 30 °C und 82 °C ^1) eingestellt werden. Die momentane Vorlauftemperatur wird im Display angezeigt.

Bei Fußbodenheizungen die maximal zulässige Vorlauftemperatur beachten.

Bei eingeschaltetem Heizbetrieb:

▶ TasIII drücken. Im Display blinkt die eingestellte maximale Vorlauftemperatur und das Symbol III erscheint.

82°C + ok - → 6 720 619 605-13.10

Bild 10

▶ Taste + oder Taste – drücken, um die gewünschte maximale Vorlauf-temperatur einzustellen.

Vorlauftemperatur Anwendungsbeispiel
ca. 50 °C	Fußbodenheizung
ca. 75 °C	Radiatorenheizung
ca. 82 °C	Konvektorenheizung

Tab. 2 maximale Vorlauftemperatur

▶ Taste ok drücken um die Einstellung zu speichern. Das Symbol erscheint für kurze Zeit.

75°C - / * reset + - + 6 720 619 605-14.10

Bild 11

4.5 Warmwasserbereitung einstellen

4.5.1 Warmwasserbetrieb ein-/ausschalten

▶ Taste so oft drücken, bis im Display das Symbol oder blinkt.

6 720 619 605-16.10

Bild 12 Anzeige Warmwasserbetrieb

▶ Taste + oder Taste – drücken, um den gewünschten Warmwasserbetrieb einzustellen:

• =Warmwasserbetrieb
• • Eco = Ecobetrieb
• = kein Warmwasserbetrieb

Wenn „kein Warmwasserbetrieb“ eingestellt wurde, kann der Warmwasserbetrieb durch das angeschlossene Regelsystem nicht aktiviert werden.

▶ Taste ok drücken um die Einstellung zu speichern. Das Symbol erscheint für kurze Zeit.

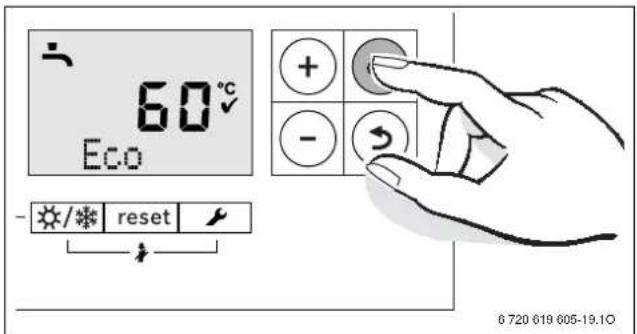

60°C Eco + - - + 6 720 619 605-19.10

Bild 13 Anzeige Ecobetrieb

Bei eingeschaltetem Brenner erscheint das Symbol

Warmwasser- oder Ecobetrieb?

• Warmwasserbetrieb

Wenn die Temperatur im Warmwasserspeicher um mehr als 5 K (°C) unter die eingestellte Temperatur sinkt, wird der Warmwasserspeicher wieder bis zur eingestellten Temperatur geheizt. Danach geht das Gerät in den Heizbetrieb.

• Ecobetrieb

Wenn die Temperatur im Warmwasserspeicher um mehr als 10 K (°C) unter die eingestellte Temperatur sinkt, wird der Warmwasserspeicher wieder bis zur eingestellten Temperatur geheizt. Danach geht das Gerät in den Heizbetrieb.

4 Bedienung

4.5.2 Warmwassertemperatur einstellen

▶ Warmwasser- oder Ecobetrieb einstellen (→ Seite 7).
▶ Taste drücken.

Die eingestellte Warmwassertemperatur blinkt.

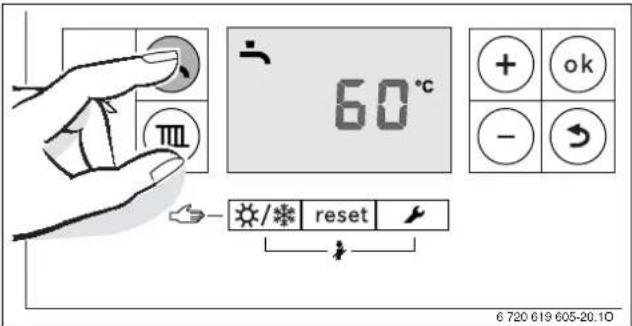

60°C + ok - → ☀️/❄️ reset 6 720 619 605-20.10

Bild 14

▶ Taste + oder Taste – drücken, um die gewünschte Warmwassertemperatur zwischen 40 und 60 °C einzustellen.

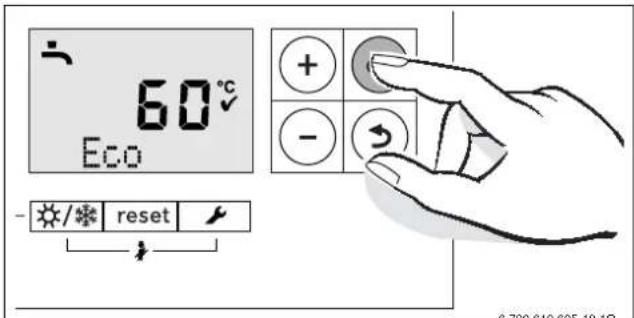

▶ Taste ok drücken um die Einstellung zu speichern. Das Symbol erscheint für kurze Zeit.

60°C Eco + - - / * reset 6.720.619.605-19.10

Bild 15

Um einer bakteriellen Verunreinigung durch z. B. Legionellen vorzubeugen, empfehlen wir die Warmwasser-temperatur auf mindestens 55 °C einzustellen.

WARNUNG: vor Verbrühung!

▶ Temperatur im normalen Betrieb nicht höher als 60°C einstellen.

4.6 Regelsystem einstellen

Bei Anschluss eines Regelsystems ändern sich manche der hier beschriebenen Funktionen. Regelsystem und Basiscontroller kommunizieren Einstellparameter.

Beachten Sie die Bedienungsanleitung des verwendeten Regelsystems. Dort wird Ihnen gezeigt,

• wie Sie die Betriebsart und die Heizkurve bei witterungsgeführter Regelung einstellen können,
  ▶ wie Sie die Raumtemperatur einstellen können,
  ▶ wie Sie wirtschaftlich heizen und Energie sparen.

4.7 Manuellen Sommerbetrieb ein-/ausschalten

Die Heizungspumpe und damit die Heizung ist abgeschaltet. Die Warmwasserversorgung sowie die Spannungsversorgung für das Regelsystem bleiben erhalten.

HINWEIS: Gefahr des Einfrierens der Heizungsanlage. Im Sommerbetrieb besteht nur Gerätefrostschutz. ▶ Bei Frostgefahr Frostschutz beachten (→ Seite 8).

Manuellen Sommerbetrieb einschalten:

▶ Taste 7 so ofdrücken, bis im Display das Symbol blinkt.

▶ Taste ok drücken um die Einstellung zu speichern. Das Symbol erscheint für kurze Zeit.

III + - - /* reset 6 720 619 605-17.10

Bild 17

Manuellen Sommerbetrieb ausschalten:

▶ Taste /so oft drücken, bis im Display das Symbol blinkt.
▶ Taste ok drücken um die Einstellung zu speichern. Das Symbol erscheint für kurze Zeit.

Weitere Hinweise finden Sie in der Bedienungsanleitung des Regelsystems.

4.8 Frostschutz einstellen

Frostschutz für die Heizungsanlage:

▶ Maximale Vorlauftemperatur auf 30 °C einstellen (→ Kapitel 4.4.2) . -oder- wenn Sie das Gerät ausgeschaltet lassen wollen:
▶ Vom Fachmann Frostschutzmittel (siehe Installationsanleitung) ins Heizwasser mischen und Warmwasserkreis entleeren lassen.

Weitere Hinweise finden Sie in der Bedienungsanleitung des Regelsystems. Frostschutz für den Speicher:

Auch bei ausgeschalteter Warmwasserbereitung ist Frostschutz für den Speicher gewährleistet.

▶ Kein Warmwasserbetrieb einstellen (→ Kapitel 4.5.1).

5 Energiesparhinweise

Sparsam heizen

Das Gerät ist so konstruiert, dass der Gasverbrauch und die Umweltbelastung möglichst niedrig und die Behaglichkeit groß ist. Entsprechend dem jeweiligen Wärmebedarf der Wohnung wird die Gaszufuhr zum Brenner geregelt. Wenn der Wärmebedarf geringer wird, arbeitet das Gerät mit kleiner Flamme weiter. Der Fachmann nennt diesen Vorgang Stetigregelung. Durch die Stetigregelung werden die Temperaturschwankungen gering und die Wärmeverteilung in den Räumen gleichmäßig. So kann es vorkommen, dass das Gerät längere Zeit in Betrieb ist, aber dennoch weniger Gas verbraucht als ein Gerät das ständig ein- und ausschaltet.

Inspektion und Wartung

Damit der Gasverbrauch und die Umweltbelastung über lange Zeit möglichst niedrig bleiben, empfehlen wir Ihnen den Abschluss eines Wartungs- und Inspektionsvertrages mit jährlicher Inspektion und bedarfsabhängiger Wartung mit einem zugelassenen Fachbetrieb.

Heizungsregelung

In Deutschland ist nach § 12 der Energieeinsparverordnung (EnEV) eine Heizungsregelung mit Raumtemperaturregler oder witterungsgeführtem Regler und Thermostatventilen vorgeschrieben.

Weiterführende Hinweise können Sie der jeweiligen Installations- und Bedienungsanleitung des Reglers entnehmen.

Thermostatventile

Damit die jeweils gewünschte Raumtemperatur erreicht wird, öffnen Sie die Thermostatventile ganz. Erst, wenn nach längerer Zeit die Temperatur nicht erreicht wird, können Sie am Regler die gewünschte Raumtemperatur ändern.

Fußbodenheizung

Stellen Sie die Vorlauftemperatur nicht höher ein, als die vom Hersteller empfohlene maximale Vorlauftemperatur.

Lüften

Lassen Sie zum Lüften die Fenster nicht gekippt. Sonst wird dem Raum ständig Wärme entzogen, ohne die Raumluft nennenswert zu verbessern. Öffnen Sie besser die Fenster für kurze Zeit ganz.

Drehen Sie während des Lüftens die Thermostatventile zu.

Zirkulationspumpe

Stellen Sie eine evtl. vorhandene Zirkulationspumpe für Warmwasser über ein Zeitprogramm auf die individuellen Bedürfnisse ein (z. B. morgens, mittags, abends).

6 Störungen beheben

Die Logamatic BC25 überwacht alle Sicherheits-, Regel- und Steuerbauteile.

Wenn während des Betriebs eine Störung auftritt, wird ein Störungscode angezeigt.

Wenn ein Störungscode blinkt:

▶ Gerät aus- und wieder einschalten.

-oder-

▶ Taste reset so lange drücken, bis die Textzeile Reset anzeigt. Das Gerät geht wieder in Betrieb und die Vorlauftemperatur wird angezeigt.

Wenn sich eine Störung nicht beseitigen lässt:

▶ Zugelassenen Fachbetrieb oder Kundendienst anrufen und Störungs-Code sowie Gerätedaten mitteilen.

Gerätedaten

Wenn Sie den Kundendienst anfordern, ist es von Vorteil, genauere Angaben über Ihr Gerät zu machen.

Diese Angaben erhalten Sie vom Typschild oder vom Gerätetyp-Aufkleber in der Blende.

Logamax plus (z. B. GB172-24 T50...)

Fertigungsdatum (FD ...)

Datum der Inbetriebnahme: ....

Ersteller der Anlage: ....

7 Wartung

Inspektion und Wartung

Der Betreiber ist für die Sicherheit und Umweltverträglichkeit der Heizungsanlage verantwortlich (Bundes-Immissionsschutzgesetz).

Schließen Sie deshalb mit einem zugelassenen Fachbetrieb einen Wartungs- und Inspektionsvertrag ab, mit jährlicher Inspektion und bedarfsabhängiger Wartung. Das sichert Ihnen einen hohen Wirkungsgrad bei umweltfreundlicher Verbrennung.

Verkleidung reinigen

Mit feuchtem Tuch Verkleidung abreiben. Keine scharfen oder ätzenden Reinigungsmittel verwenden.

8 Umweltschutz/Entsorgung

Umweltschutz ist ein Unternehmensgrundsatz von Buderus.

Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten.

Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein.

Verpackung

Bei der Verpackung sind wir an den länderspezifischen Verwertungssystemen beteiligt, die ein optimales Recycling gewährleisten.

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Altgerät

Altgeräte enthalten Wertstoffe, die einer Wiederverwertung zuzuführen sind.

Die Baugruppen sind leicht zu trennen und die Kunststoffe sind gekennzeichnet. Somit können die verschiedenen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden.

9 Kurzbedienungsanleitung

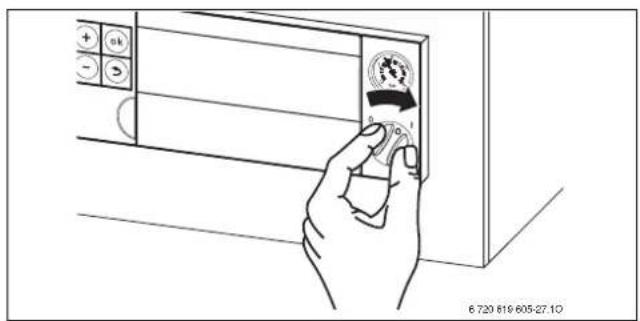

Gerät ein-/ausschalten

Heizbetrieb ein-/ausschalten

▶ Taste 🔊 oft drücken, bis im Display das Symbol oder blinkt.

6 720 619 605-15.10

▶ Taste + oder Taste – drücken, um den Heizbetrieb ein- oder auszuschalten:

• Heizbetrieb
• 2kein Heizbetrieb

▶ Taste ok drücken um die Einstellung zu speichern.

Warmwasserbetrieb ein-/ausschalten

▶ Taste so oft drücken, bis im Display das Symbol oder blinkt.

Bild 18 Anzeige Warmwasserbetrieb

▶ Taste + oder Taste – drücken, um den gewünschten Warmwasserbetrieb einzustellen:

• Warmwasserbetrieb
• • Eco = Ecobetrieb
• = kein Warmwasserbetrieb

▶ Taste ok drücken um die Einstellung zu speichern.

Das Symbol erscheint für kurze Zeit.

Regelsystem (Zubehör) einstellen

Siehe Bedienungsanleitung des Regelsystems.

Maximale Vorlauftemperatur einstellen

▶ Taste drücken.

82°C + ok - → +/ * reset 6 720 619 605-13.10

▶ Taste + oder Taste – drücken, um die maximale Vorlauftemperatur einzustellen.

Warmwassertemperatur einstellen

▶ Taste drücken.

60°C + ok - → +/* reset 6 720 619 605-20.10

▶ Taste + oder Taste – drücken, um die Warmwassertemperatur einzustellen:
▶ Taste ok drücken um die Einstellung zu speichern.

Manuellen Sommerbetrieb ein-/ausschalten

▶ Taste / so bl drücken, bis im Display das Symbol blinkt.

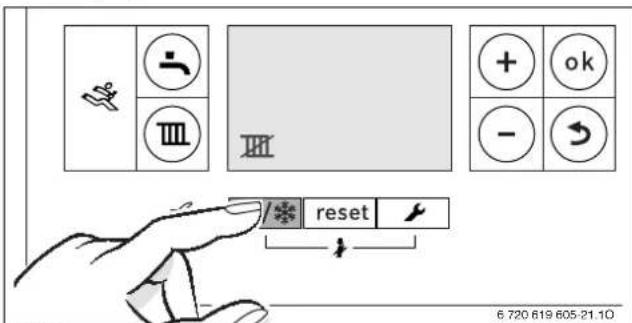

/ * reset / 6 720 619 605-21.10

Bild 19

▶ Taste ok drücken um die Einstellung zu speichern.

Frostschutz einstellen

▶ Maximale Vorlauftemperatur auf 30 °C einstellen.

Deutschland

Bosch Thermotechnik GmbH

Buderus Deutschland

Sophienstraße 30-32

D-35576 Wetzlar

www.buderus.de

[e-mail]

Österreich

Robert Bosch AG

Geschäftsbereich Thermotechnik

Geiereckstraße 6

A-1110 Wien

Technische Hotline: 0810 - 810 - 555

www.buderus.at

[e-mail]

Schweiz

Buderus Heiztechnik AG

Netzibodenstr. 36

CH-4133 Pratteln

www.buderus.ch

[e-mail]

Luxemburg

Ferroknepper Buderus S.A.

Z.I. Um Monkeler

20, Op den Drieschen

B.P. 201

L-4003 Esch-sur-Alzette

Tel.: [phone]

Fax: [phone]

www.buderus.lu

[e-mail]
