BEDIENUNGSANLEITUNG Logamax U112K BUDERUS

Gas-Umlaufwasserheizer Logamax

U112(K)/U114(K)/U122(K)/U124(K)

Wichtige allgemeine Anwendungshinweise

Das Gerät nur bestimmungsgemäß und unter Beachtung der Serviceanleitung einsetzen. Wartung und Reparatur nur durch autorisierte Fachkräfte.

Das Gerät nur in den Kombinationen und mit dem Zubehör und den Ersatzteilen betreiben, die in der Bedienungs-, Service-, Montage- und Wartungsanweisung angegeben sind. Andere Kombinationen, Zubehör und Verschleißteile nur dann verwenden, wenn diese ausdrücklich für die vorgesehene Anwendung bestimmt sind und Leistungsmerkmale sowie Sicherheitsanforderungen nicht beeinträchtigen.

Technische Änderungen vorbehalten!

Durch die stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten geringfügig abweichen.

Generell

Die Montage und Wartung gemäß der Montage- und Wartungsanleitung gewährleistet ein optimales und dauerhaftes Funktionieren des Gerätes.

1 Meldungen des Universellen-Brenner-Automaten (UBA) 4

1.1 Betriebsmeldungen 6
1.2 Störungsmeldungen 7

2 Störungen, die nicht durch den UBA angezeigt werden .....9

3 Störungssuche und -beseitigung 10

3.1 Tätigkeiten zur Störungssuche und -beseitigung 44

1 Meldungen des Universellen-Brenner-Automaten (UBA)

Betriebszustände und Störungen werden auf dem Display des Universellen-Brenner-Automaten (UBA) angezeigt. Die Meldung besteht aus zwei Zeichen. Das erste Zeichen wird automatisch angezeigt.

1 2

Abb. 1 Logamax U122/124 (11 kW): Display

Budeno VOLI

Abb. 2 Logamax U112/114/122/124 (20, 24 und 28 kW): Display

Zur Anzeige des zweiten Zeichens:

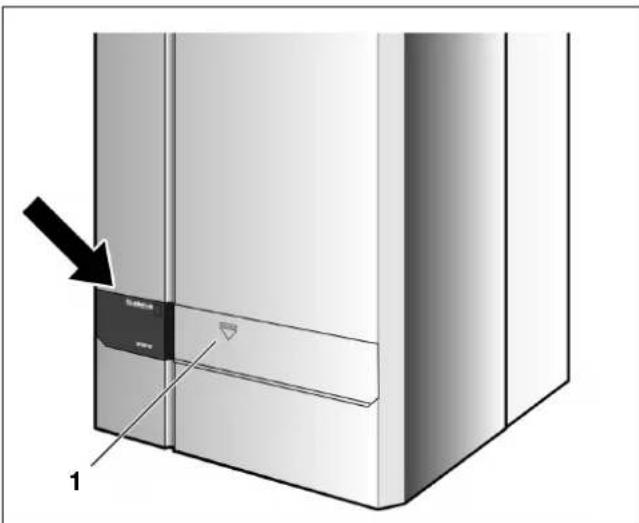

- Abdeckung des Bedienfeldes öffnen. Zum Öffnen der Abdeckung auf die gekennzeichnete Stelle (Abb. 1, Pos. 1) drücken.

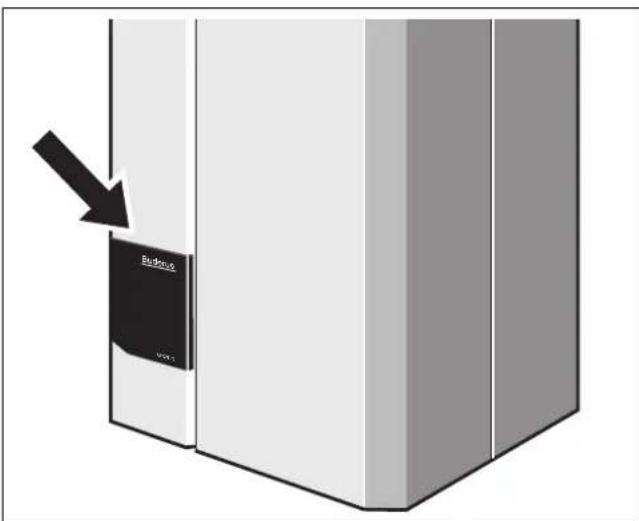

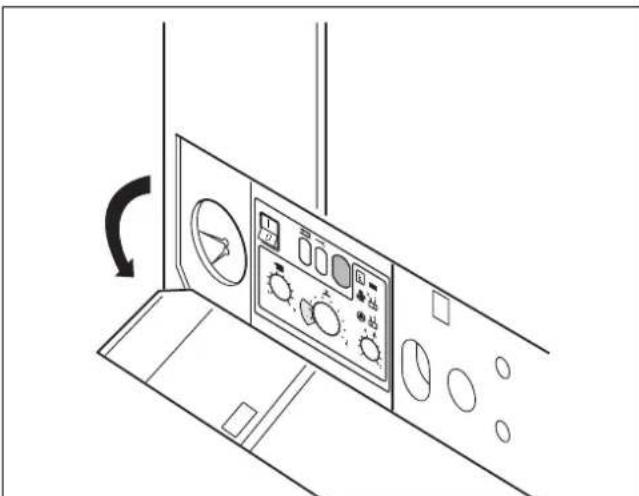

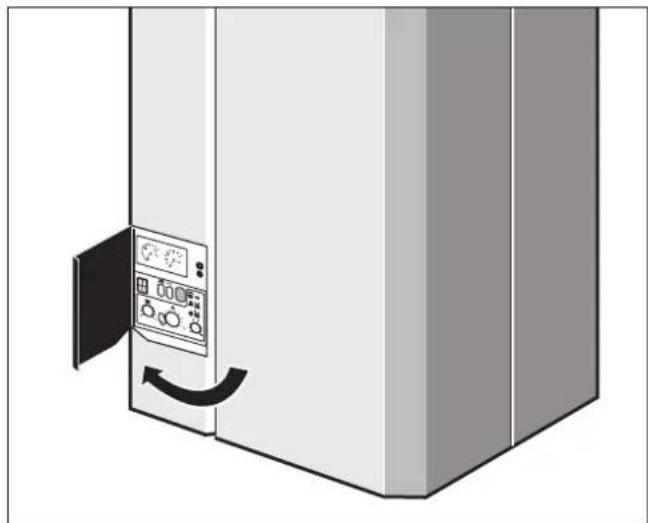

Abb. 3 Logamax U122/124 (11 kW): Abdeckung des Bedienfeldes öffnen

Zur Anzeige des zweiten Zeichens:

- Abdeckung des Bedienfeldes durch Aufklappen nach links öffnen.

Abb. 4 Logamax U112/114/122/124 (20, 24 und 28 kW): Abdeckung des Bedienfeldes öffnen

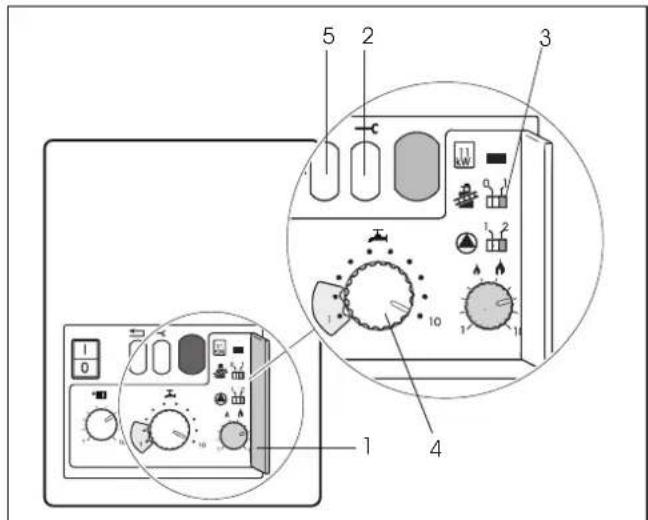

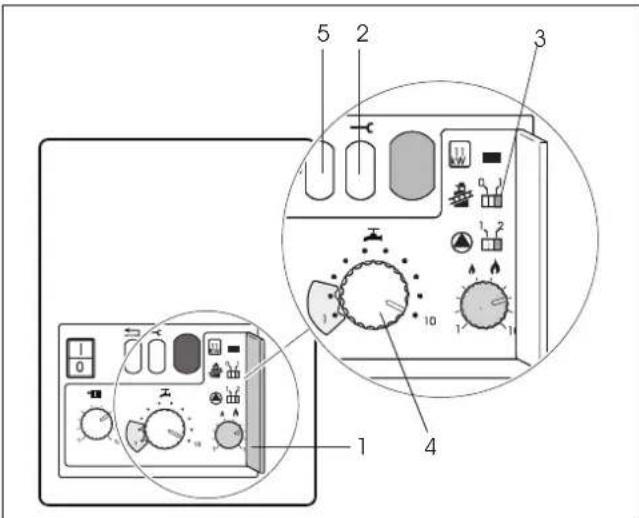

● Servicetaste drücken (Abb. 5, Pos. 2)

1.1 Betriebsmeldungen

Anzeige Anzeige nach Drücken der Servicetaste		Bedeutung
☐		Logamax U112/114/122/124 ist betriebsbereit
	R	Brennerintervallschaltung, 10 min ab Brennerstart
	C	Warten auf Schalten des Dreiwegeventils bzw. der Pumpe
	H	Betriebsbereitschaft, Logamax U112/114/122/124 wartet auf Heiz- oder Warmwasseranforderung
	L	Erste Sicherheitszeit: Selbsttest des UBA während Brennerstart
	P	Warten auf Schalten des Differenzdruckschalters – max. 5 Min. (nur bei Logamax U122)
	U	Nach- oder Vorspülzeit des Gebläses
	y	Vorlauftemperatur auf Einstellwert
-,		Logamax U112/114/122/124 läuft im Heizbetrieb
	R	Schornsteinfegerbetrieb; Vorlauftemperatur ist damit überbrückt; Logamax U112/114/122/124 heizt auf die zuvor eingestellte Vorlauftemperatur.
	H	Normaler Heizbetrieb
	y	Servicebetrieb
=,		Logamax U112/114/122/124 läuft im Warmwasserbetrieb
	H	Normaler Warmwasserbetrieb
r		Reset
B	P	Selbsttest des UBA nach „reset“ oder Einschalten

Tab. 1 Betriebsmeldungen des UBA auf dem Display

1.2 Störungsmeldungen

Anzeige Anzeige nach Drücken der Servicetaste		Bedeutung Flussdia-	gramm zur Fehlersuche
1		Abgas (nur bei Logamax U124)
	L	Abgassensor hat angesprochen Seite 11
3		Luftvolumenstrom (nur bei Logamax U122)
	R	Differenzdruckschalter hat während der Heizphase abgeschaltet	Seite 12
	C	Differenzdruckschalter hat nicht in der programmierten Zeit geschlossen	Seite 13
4		Temperaturen
	R	Vorlaufsensor über 100 °C Seite 15

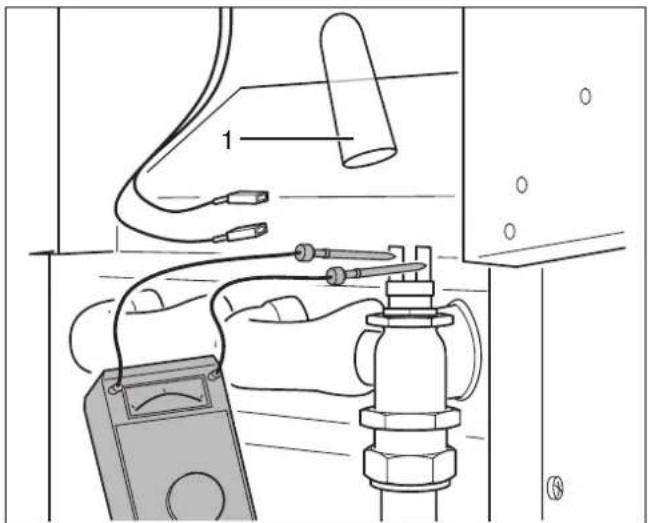

	C	F2 Sicherungsfehler oder Sicherheitstemperaturbegrenzer (STB) hat angesprochen	Seite 16
	H	Systemfehler Seite 17

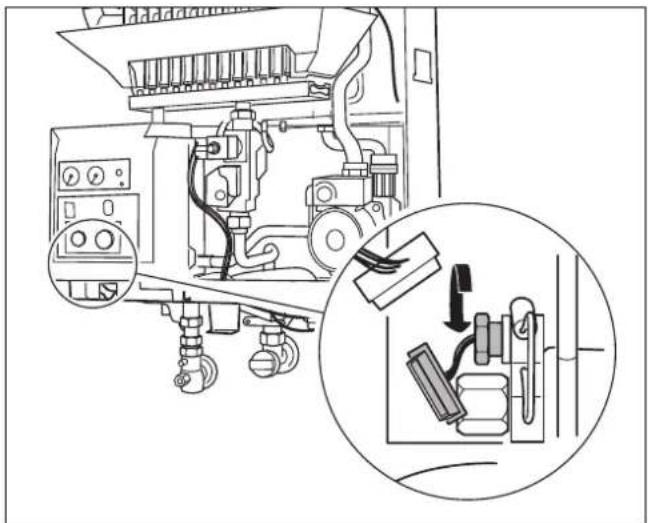

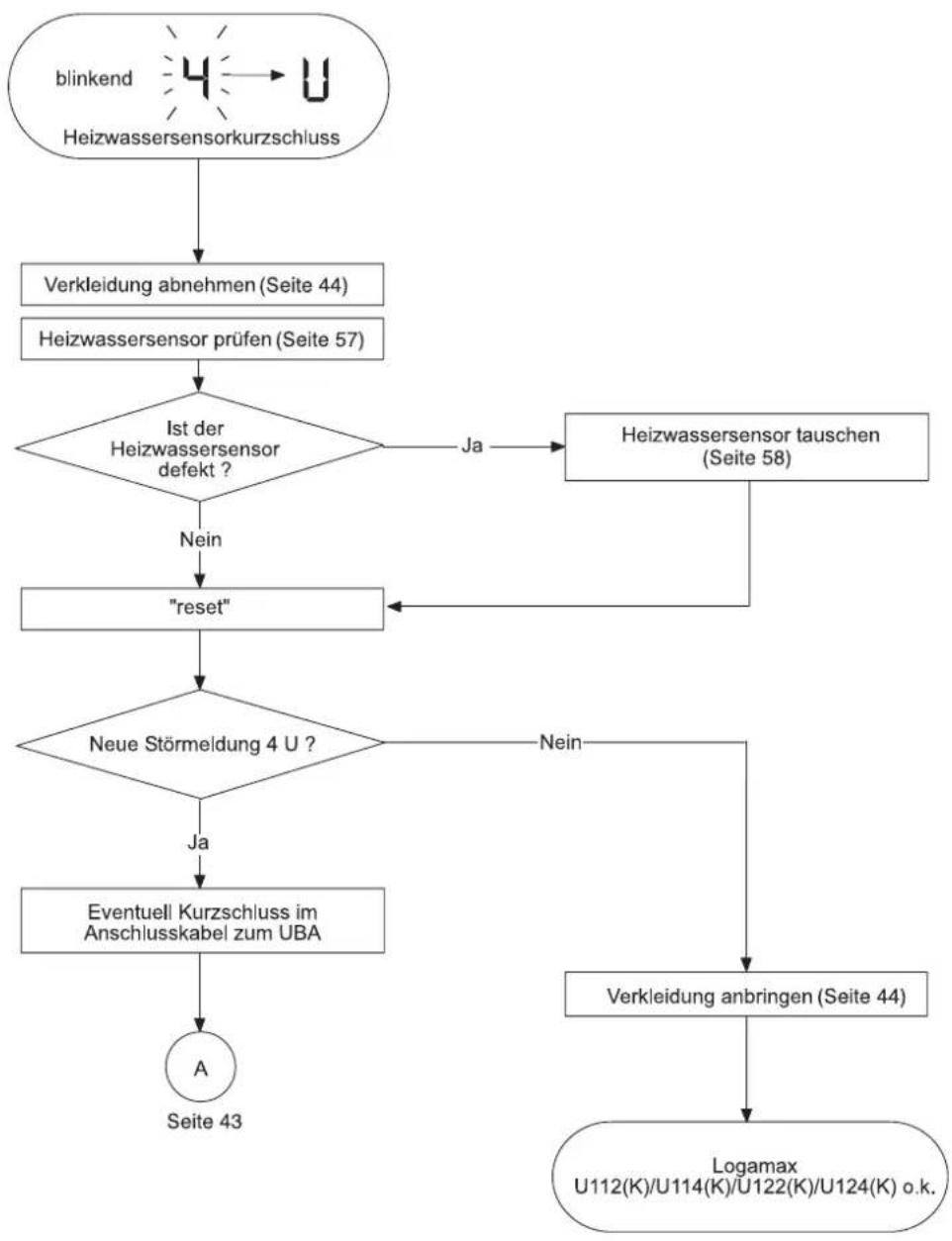

	U	Heizwassersensorkurzschluss Seite 18

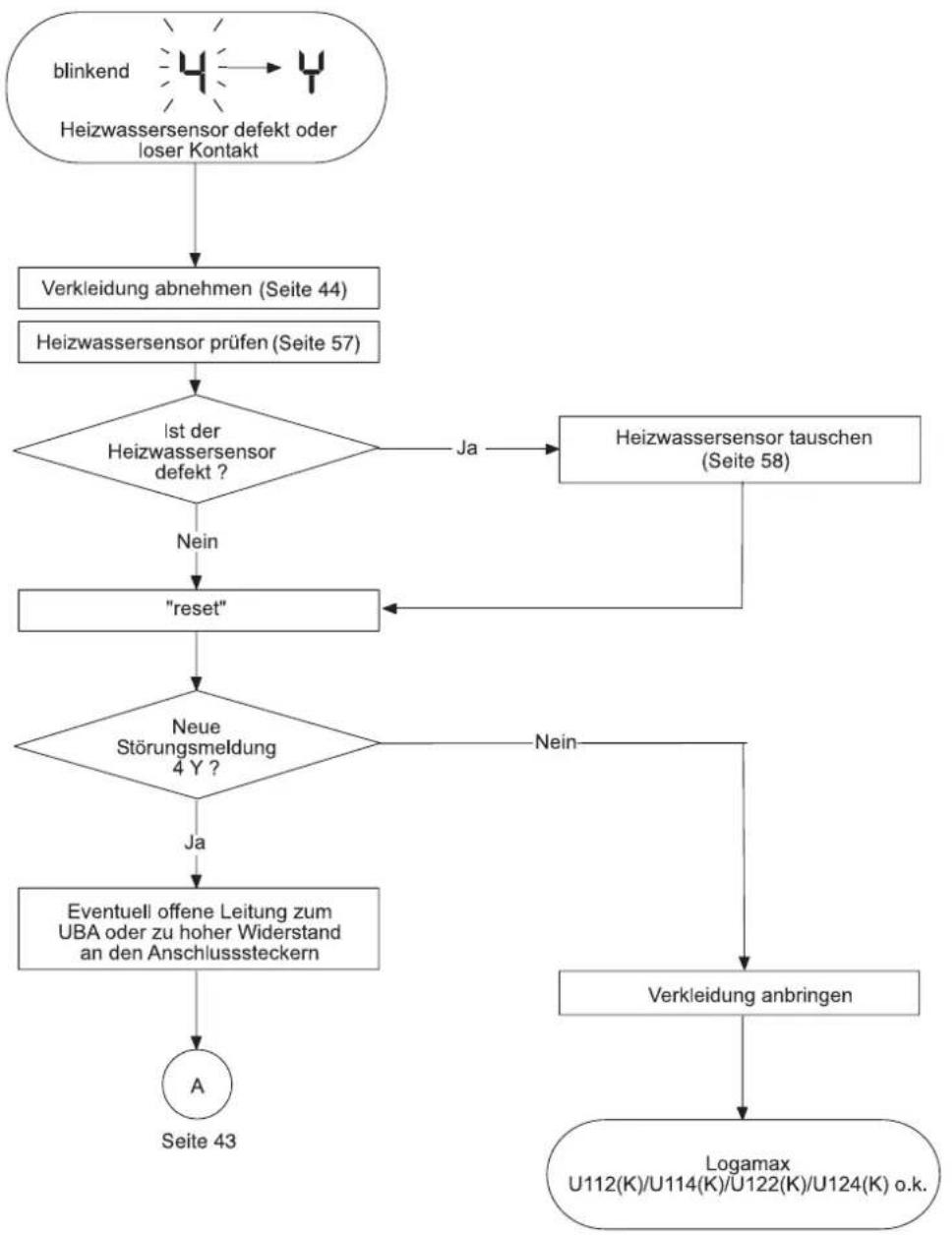

	y	Heizwassersensor defekt oder loser Kontakt Seite 19
5		Kommunikation

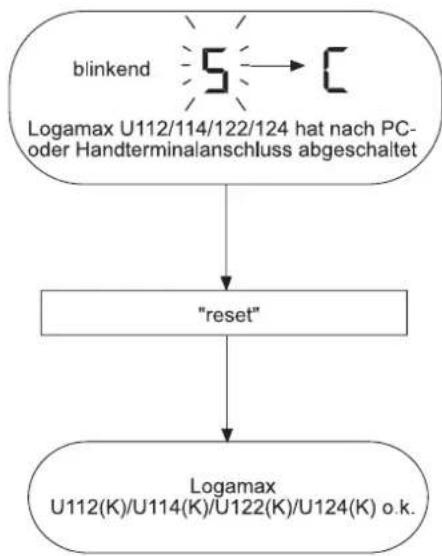

	C	Logamax U112/114/122/124 hat nach PC- oder Hand-terminalanschluss abgeschaltet	Seite 20
6		Flammenüberwachung
	R	F1 Sicherungsfehler oder keine Ionisationsmeldung nach der Zündung	Seite 21

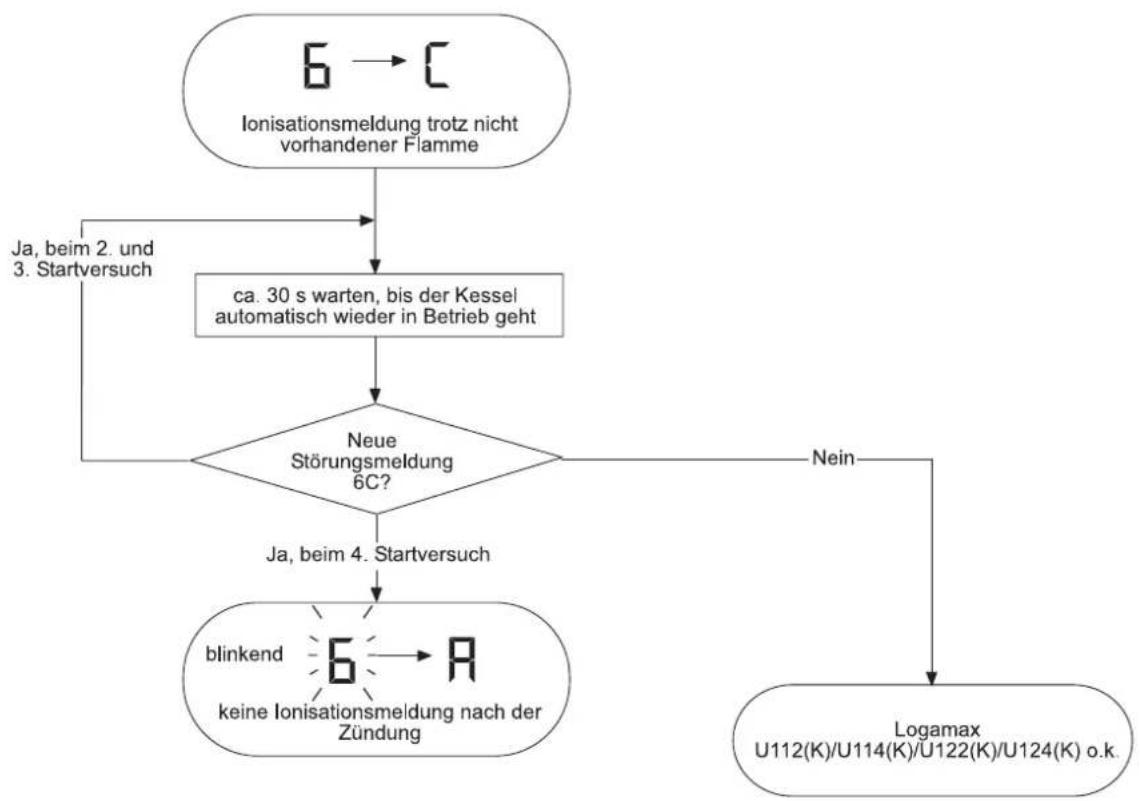

	C	Ionisationsmeldung trotz nicht vorhandener Flamme Seite 23

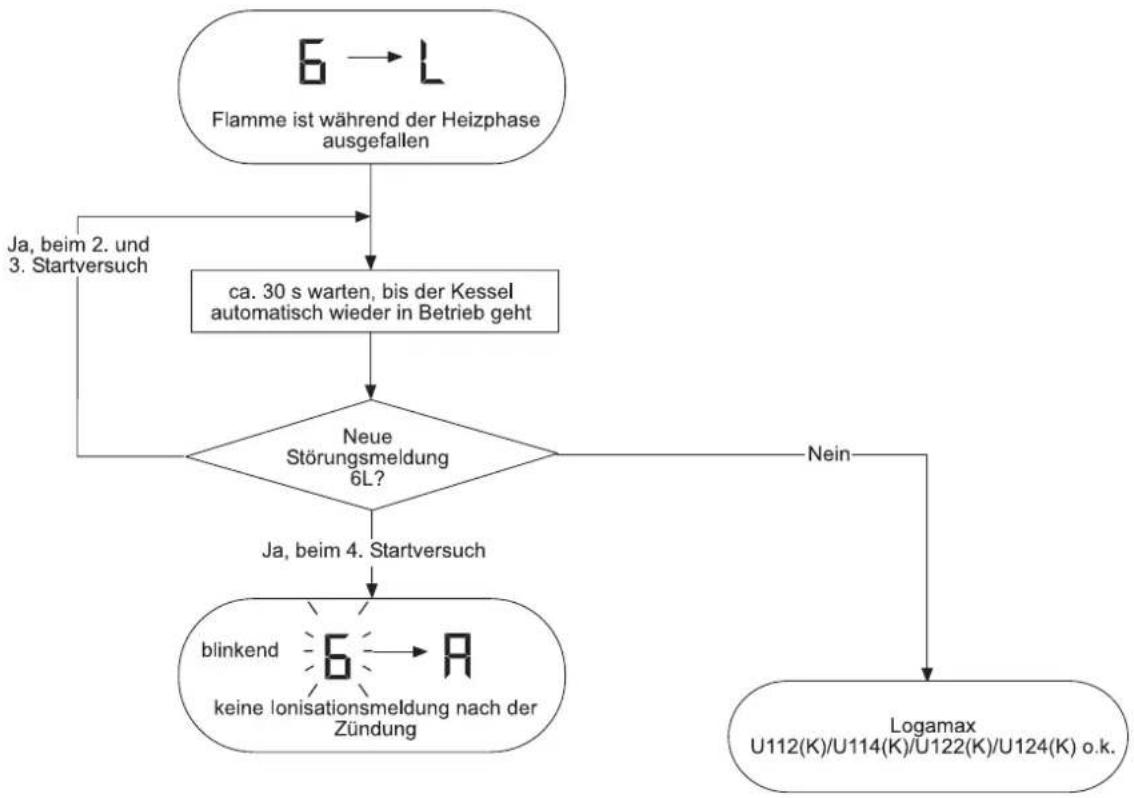

	L	Flamme ist während der Heizphase ausgefallen Seite 24
7		Netzspannung

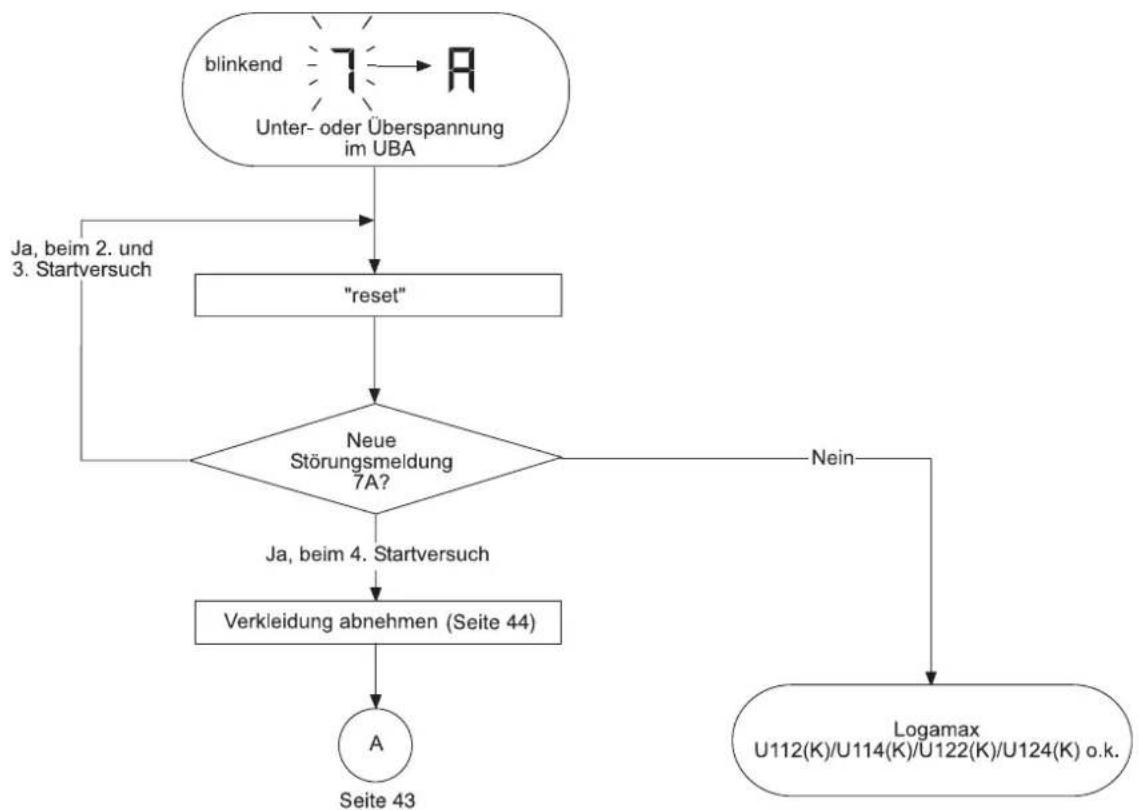

	R	Unter- oder Überspannung im UBA	Seite 25

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Anzeige Anzeige nach Drücken der Servicetaste		Bedeutung Flussdia-	gramm zur Fehlersuche
	C	Netzspannung wurde nach einer Störungsmeldung unterbrochen	Seite 26

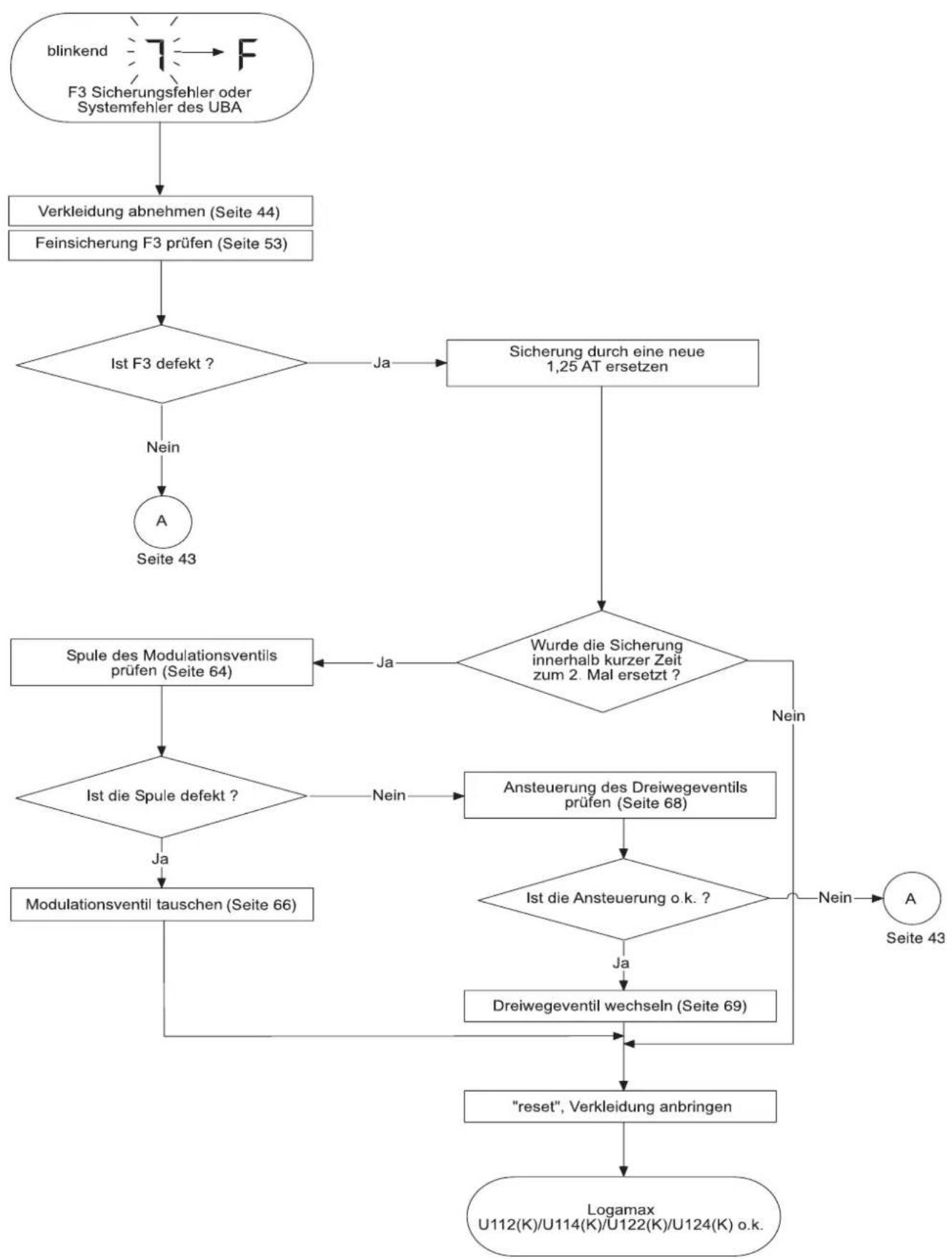

	F	F3 Sicherungsfehler oder Systemfehler des UBA Seite 27

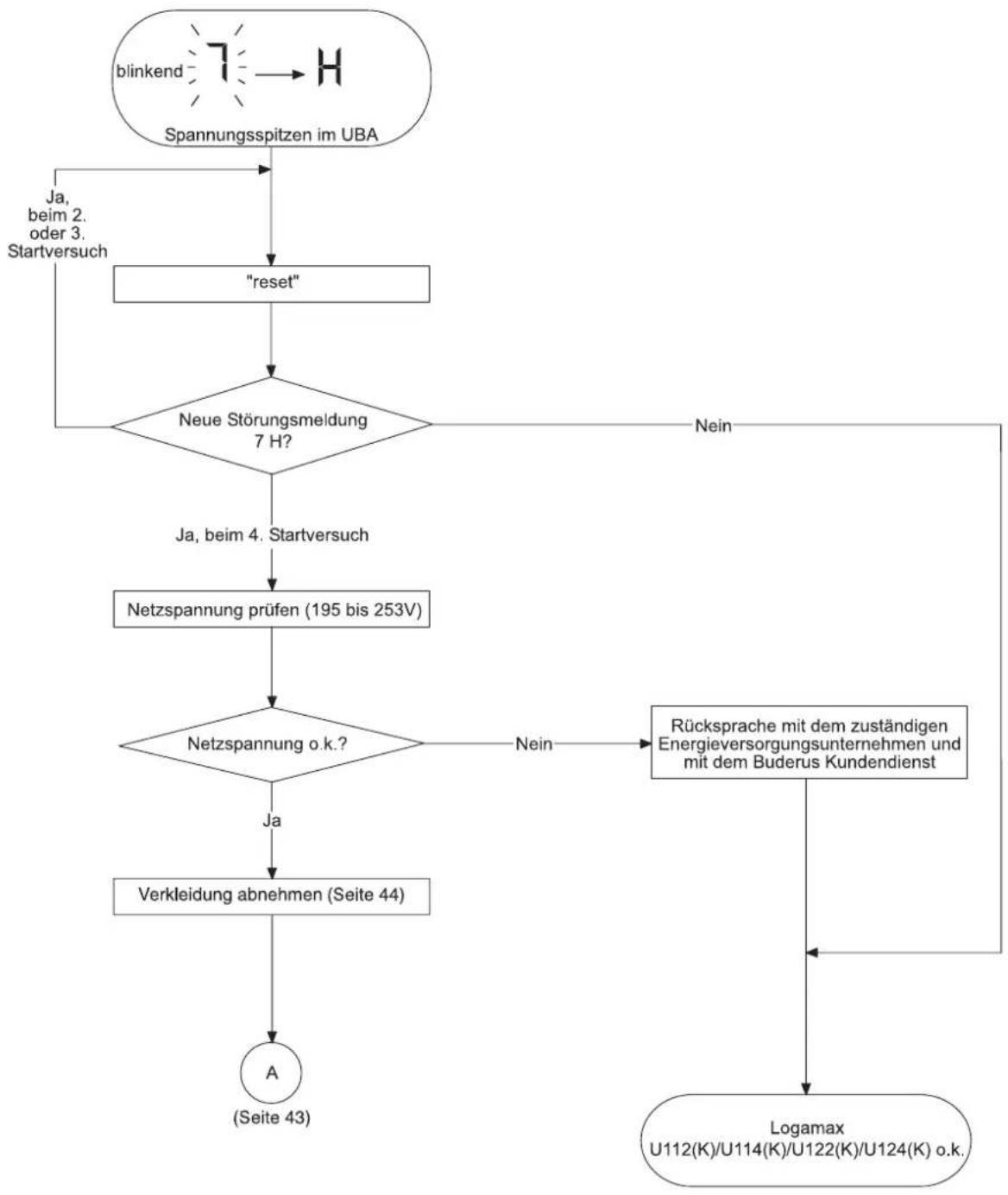

	H	Spannungsspitzen im UBA Seite 28

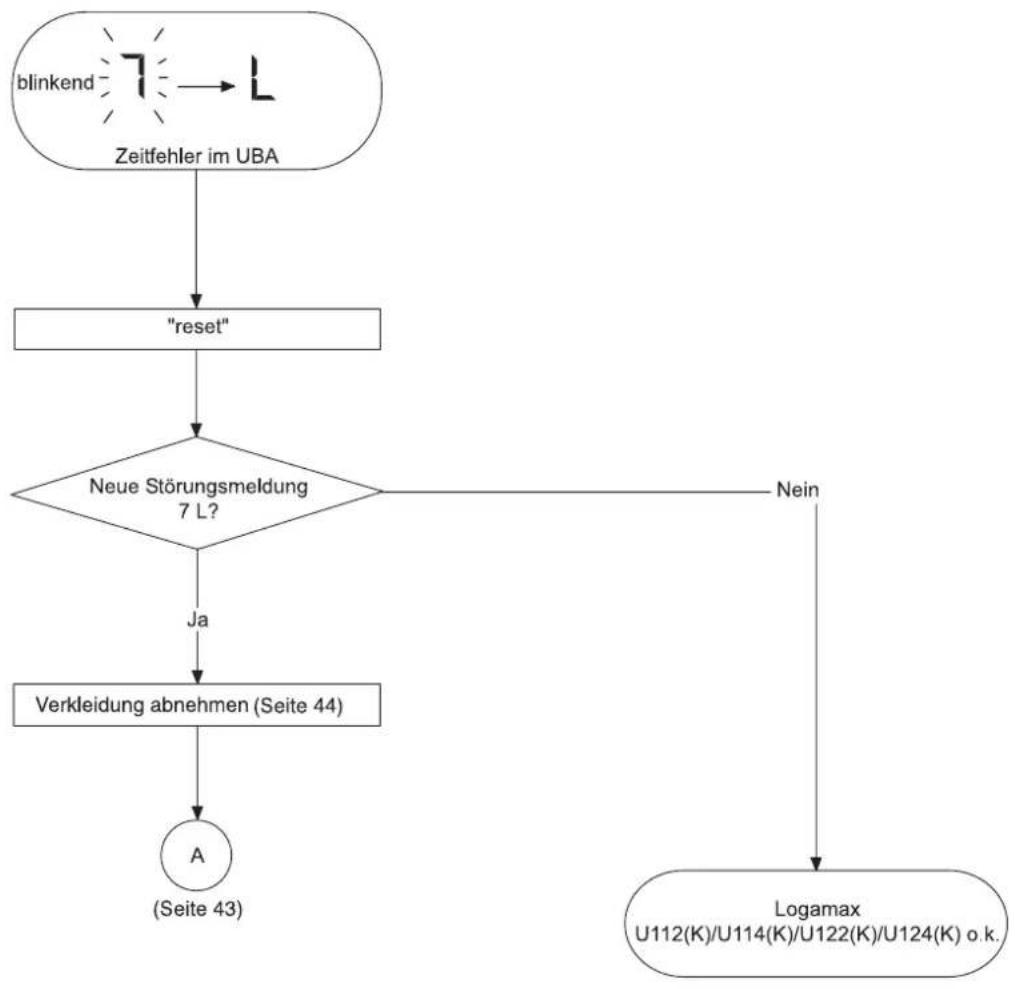

	L	Zeitfehler im UBA Seite 29
B		Allgemeine Störung/Gasdruck

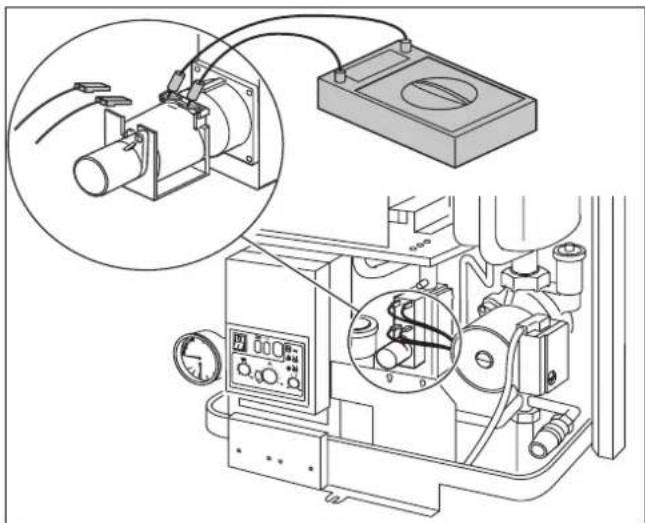

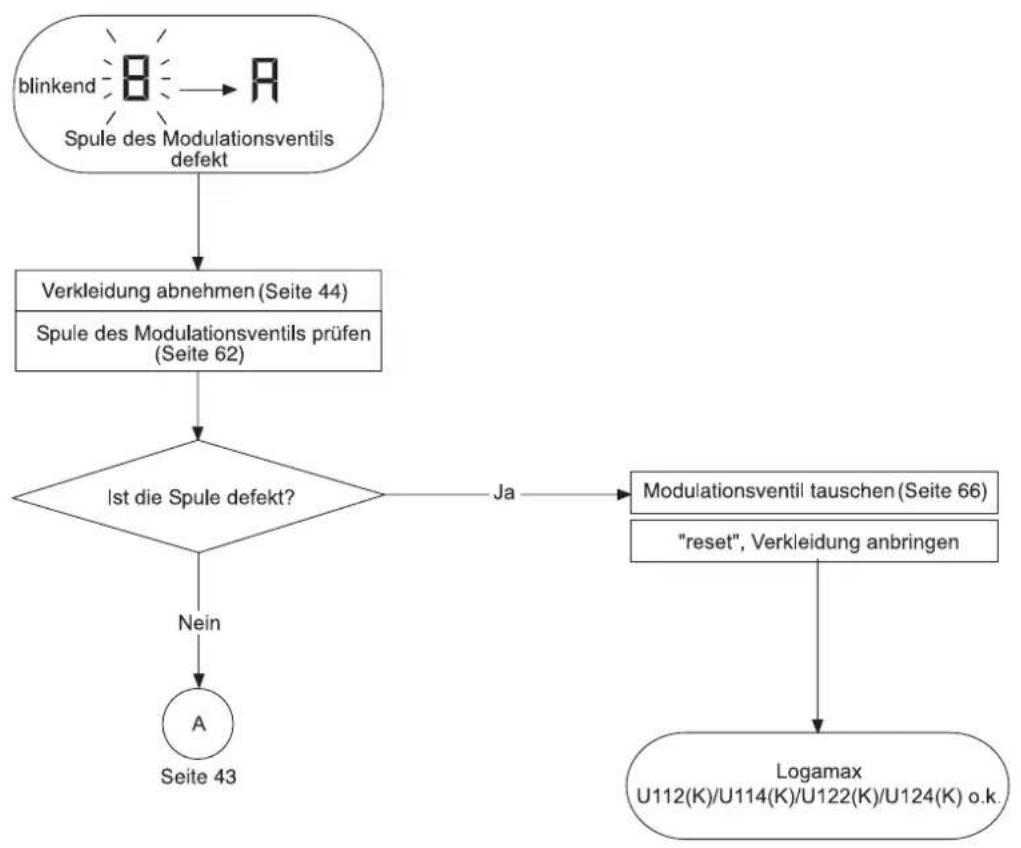

	R	Spule des Modulationsventils defekt Seite 30

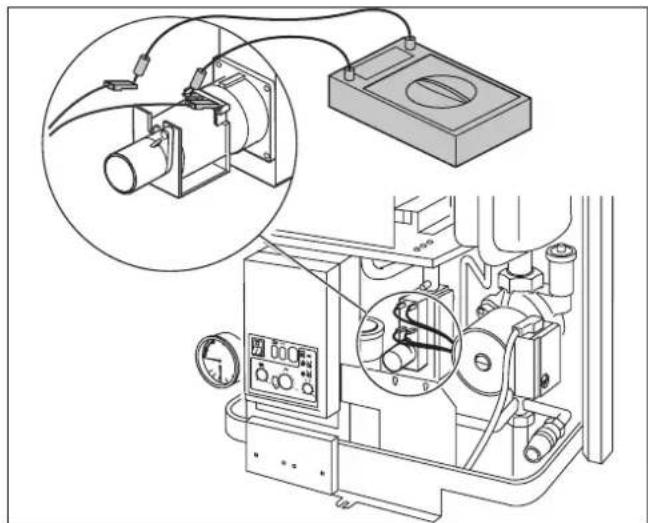

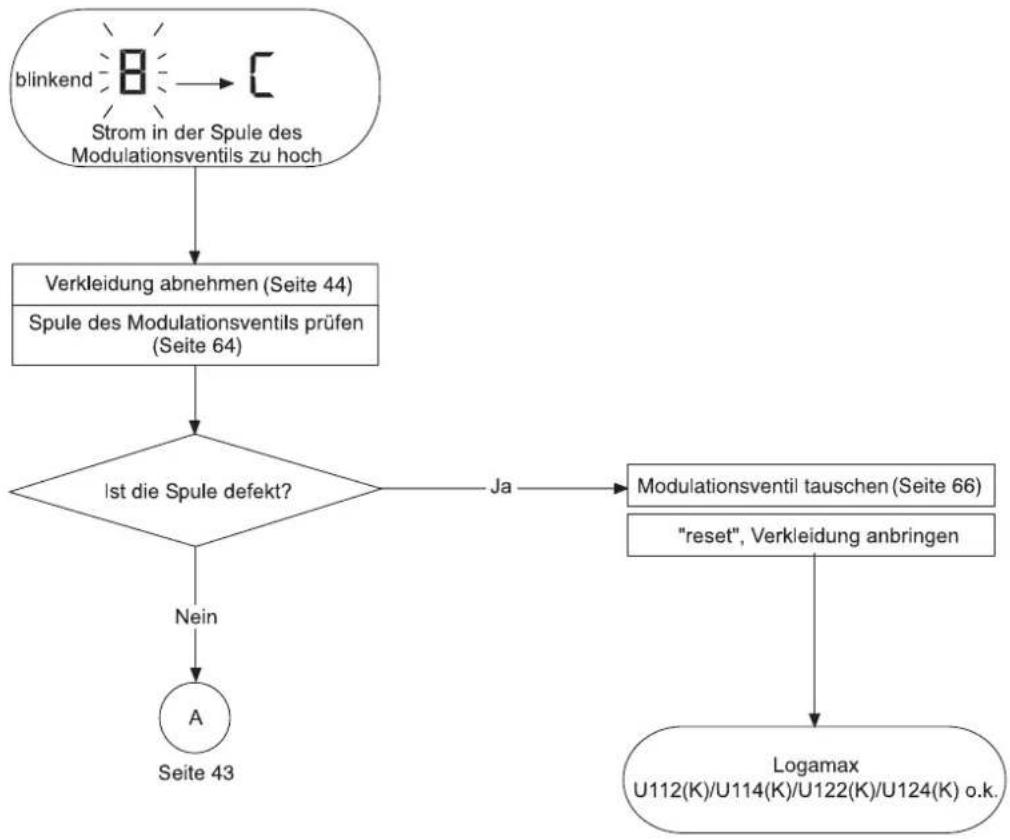

	C	Strom in der Spule des Modulationsventils zu hoch Seite 31

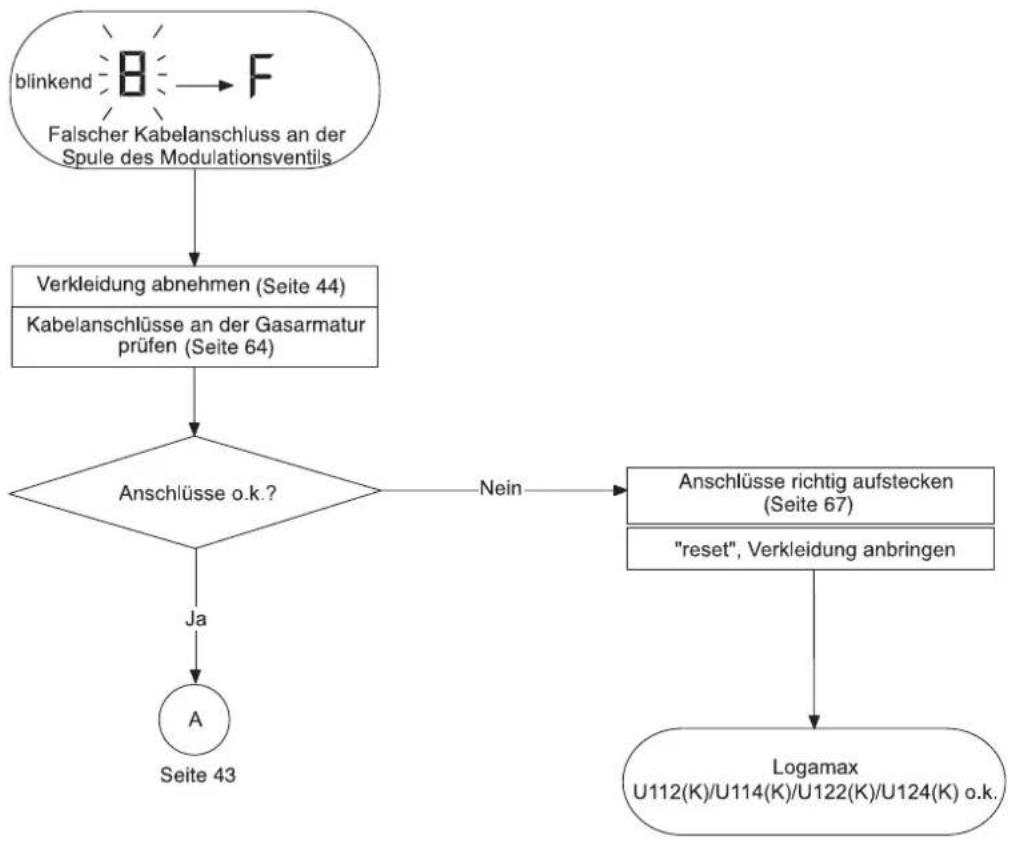

	F	Falscher Kabelanschluss an der Spule des Modulationsventils	Seite 32

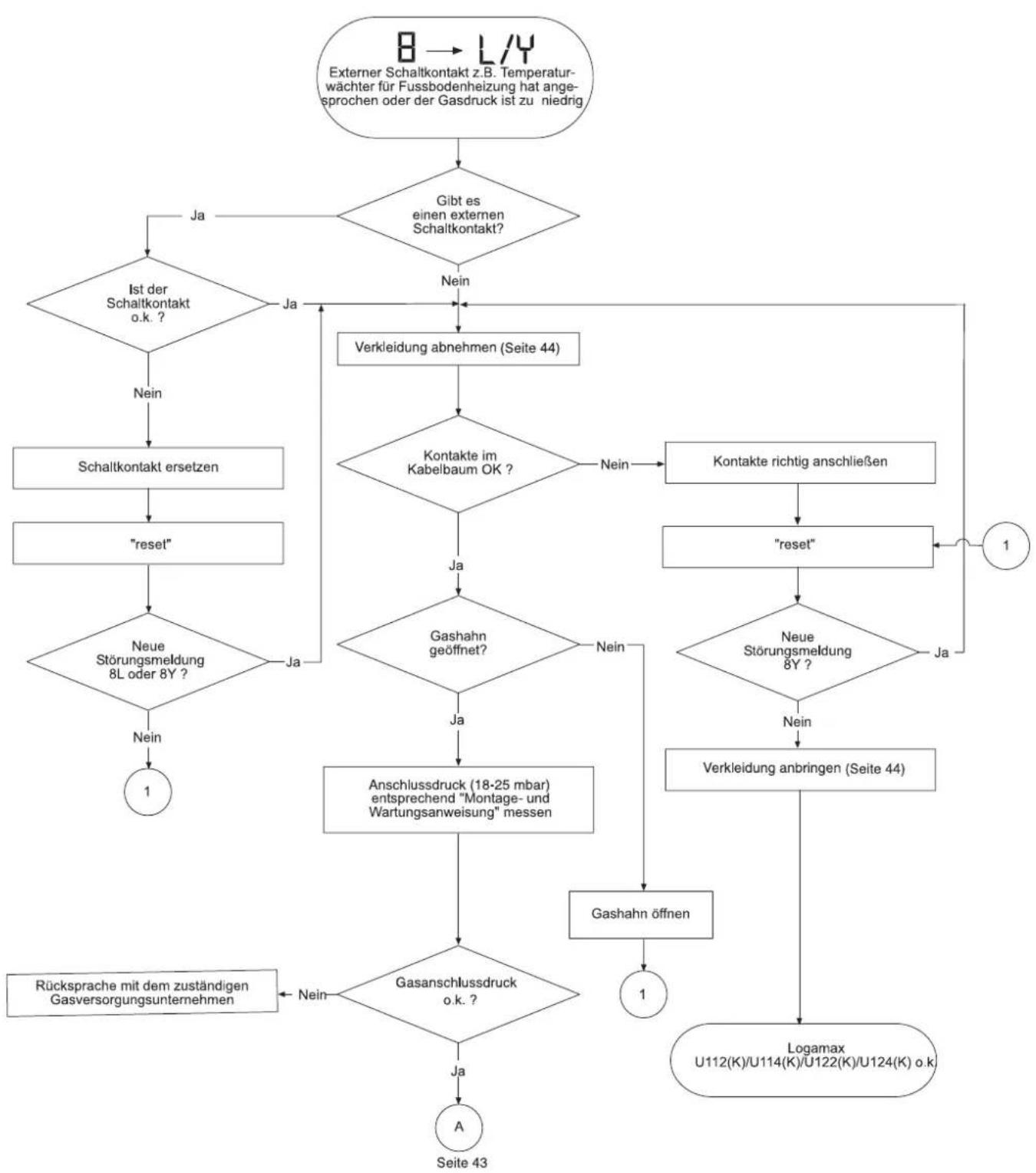

	L; y	Externer Schaltkontakt, z. B. Temperaturwächter für Fußbodenheizung, hat angesprochen oder Gasdruck zu niedrig	Seite 33

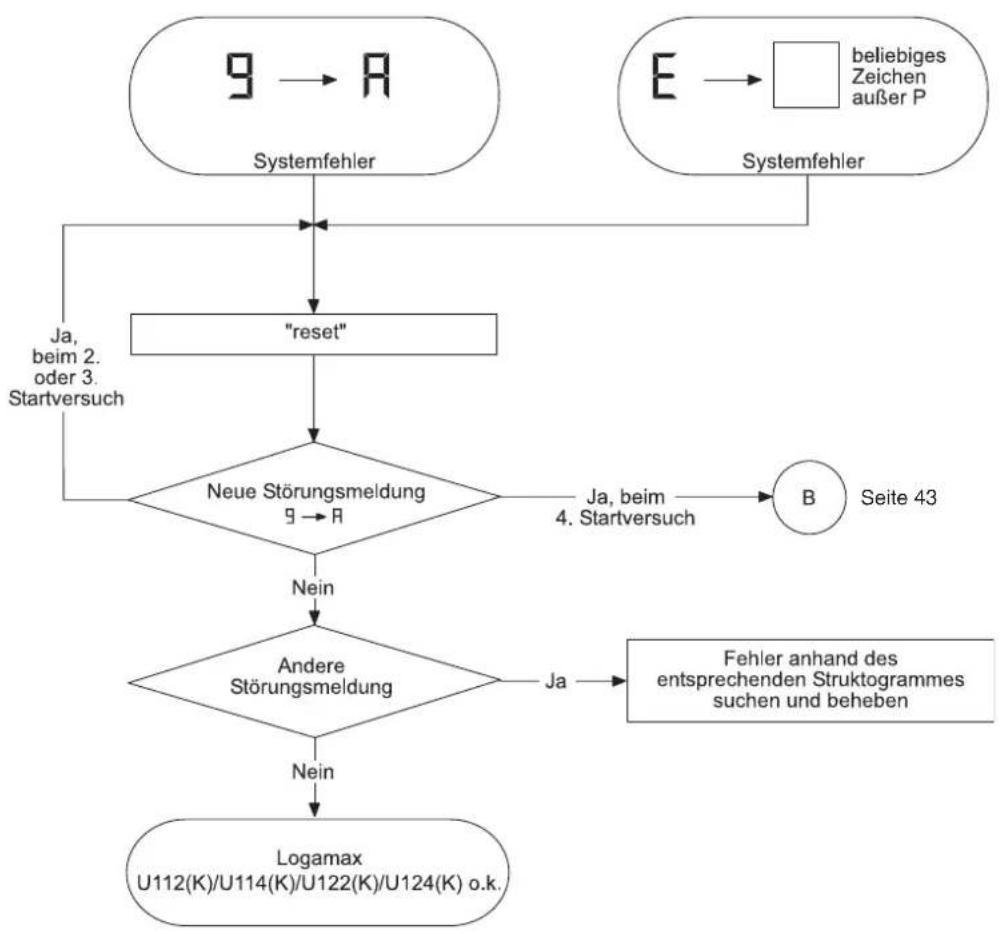

G	R	Systemfehler Seite 34

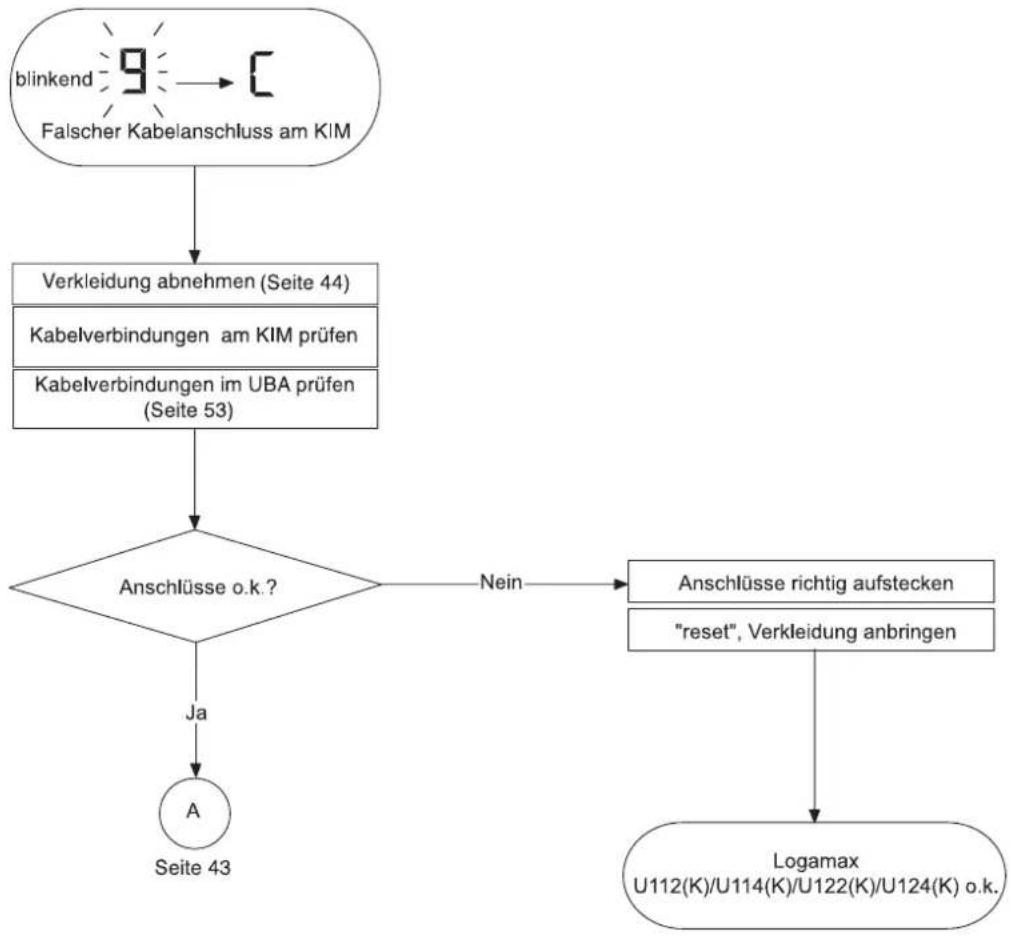

	C	Falscher Kabelanschluss am KIM	Seite 35

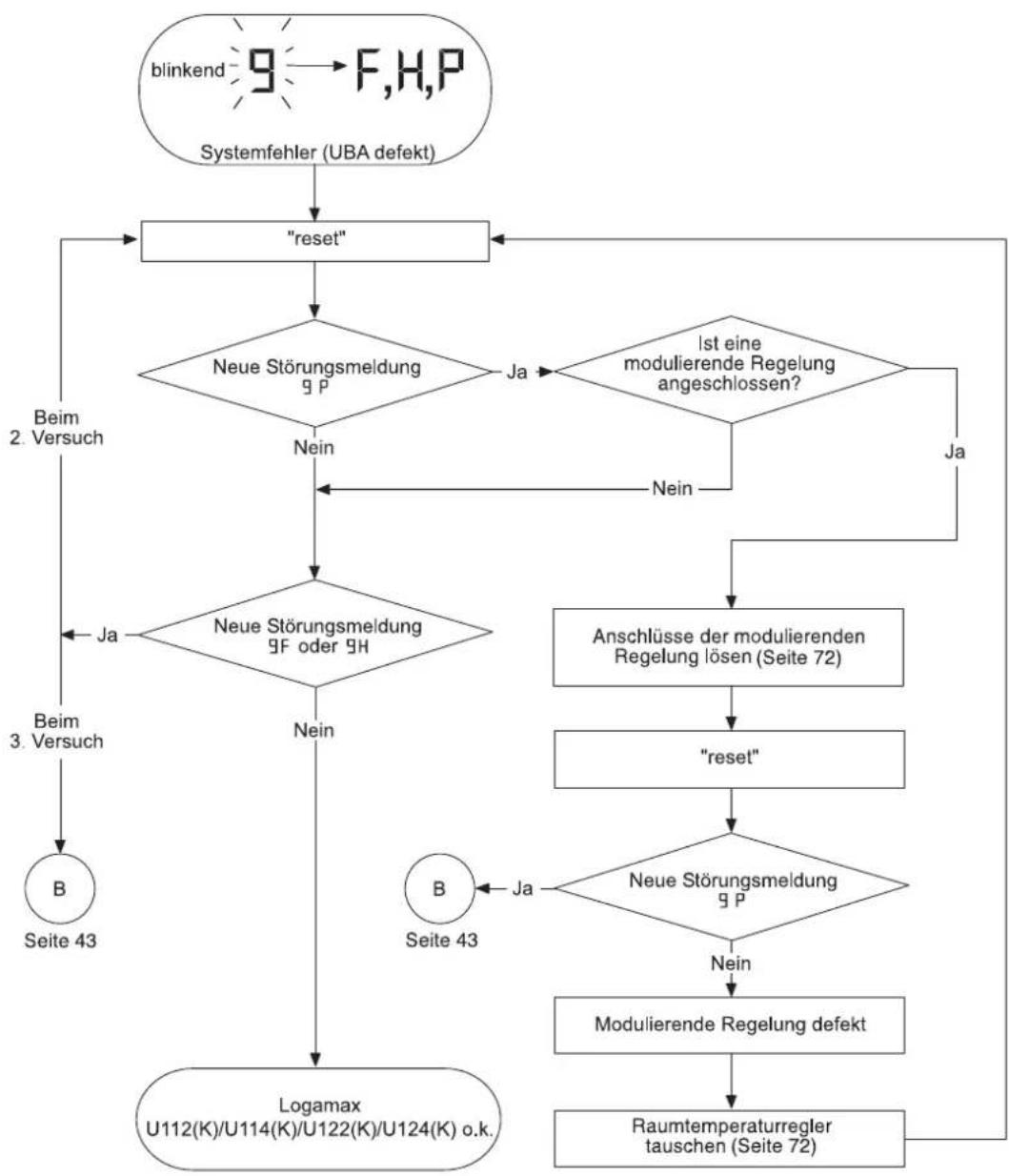

	F, H, P	Systemfehler (UBA defekt)	Seite 36

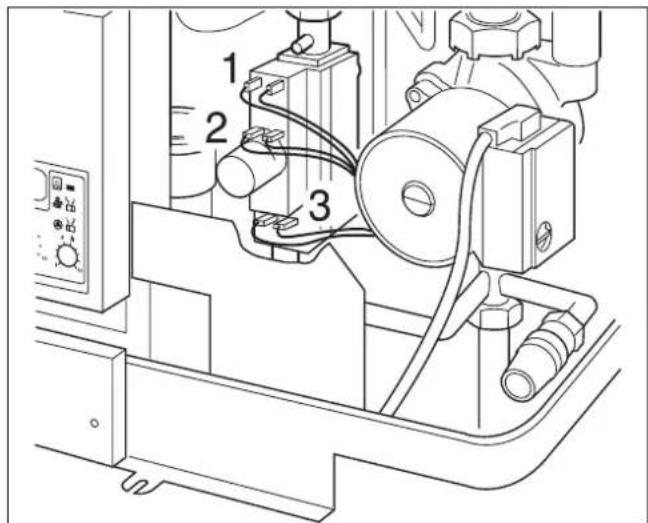

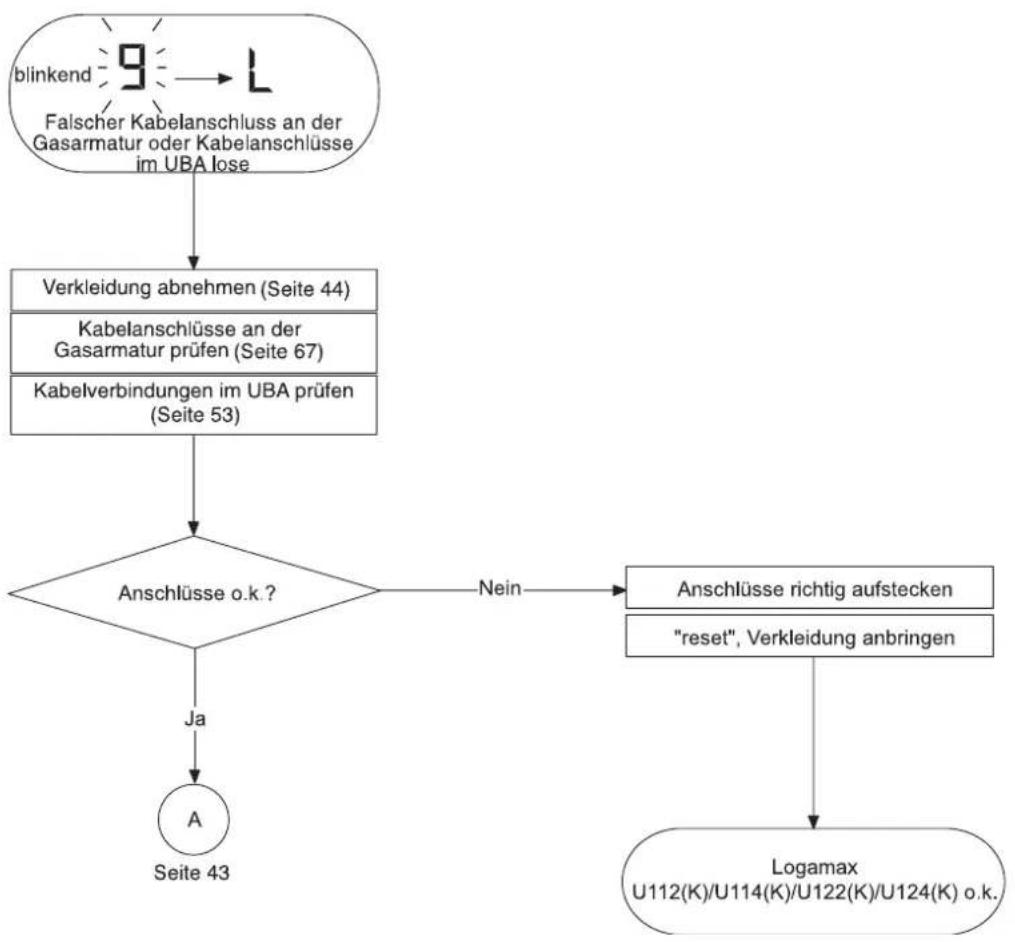

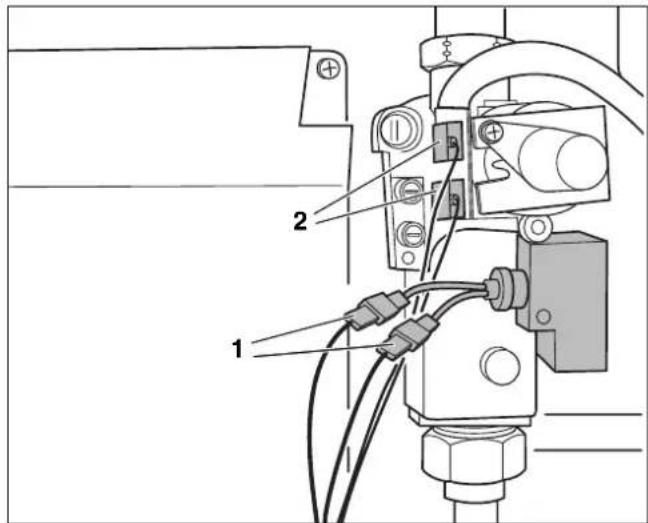

	L	Falscher Kabelanschluss an der Gasarmatur oder Kabelanschlüsse im UBA lose	Seite 37

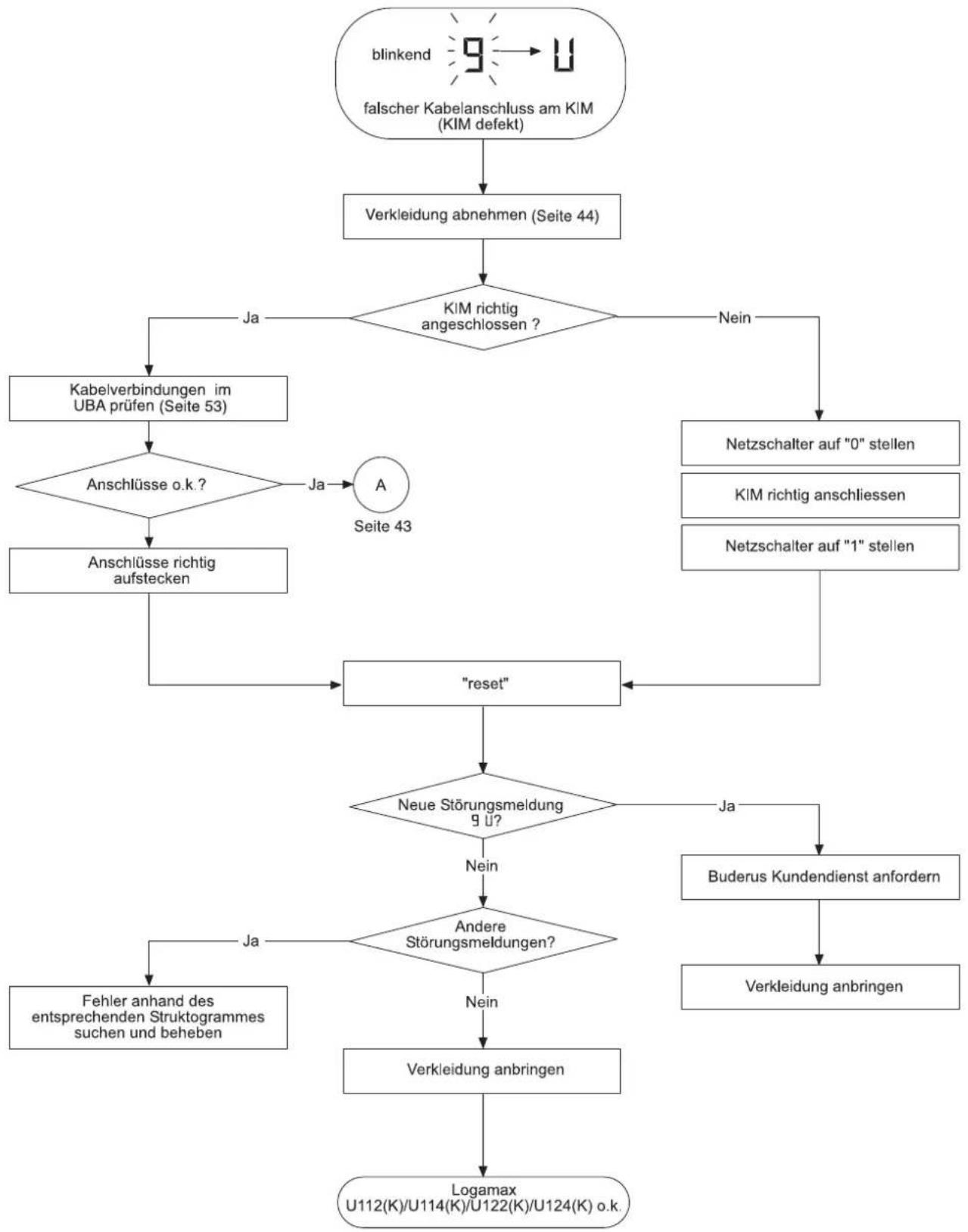

	U	KIM defekt	Seite 38
E	beliebiges Zeichen außer P	Systemfehler des UBA	Seite 34

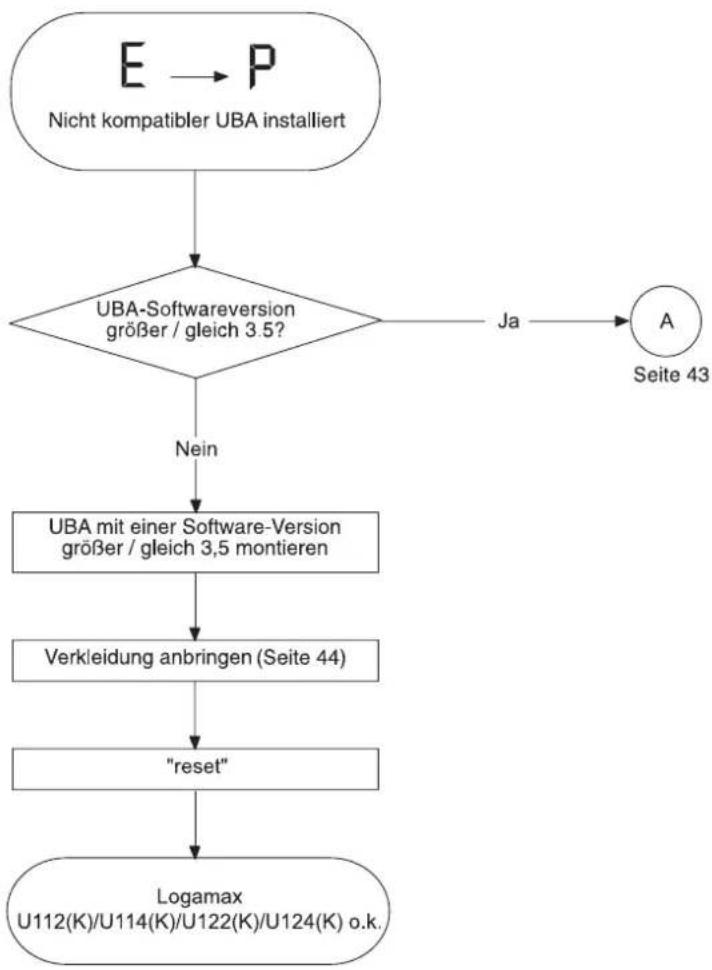

	P	Nicht kompatibler UBA installiert	Seite 39

Tab. 2 Störungsmeldungen des UBA auf dem Display

2 Störungen, die nicht durch den UBA angezeigt werden

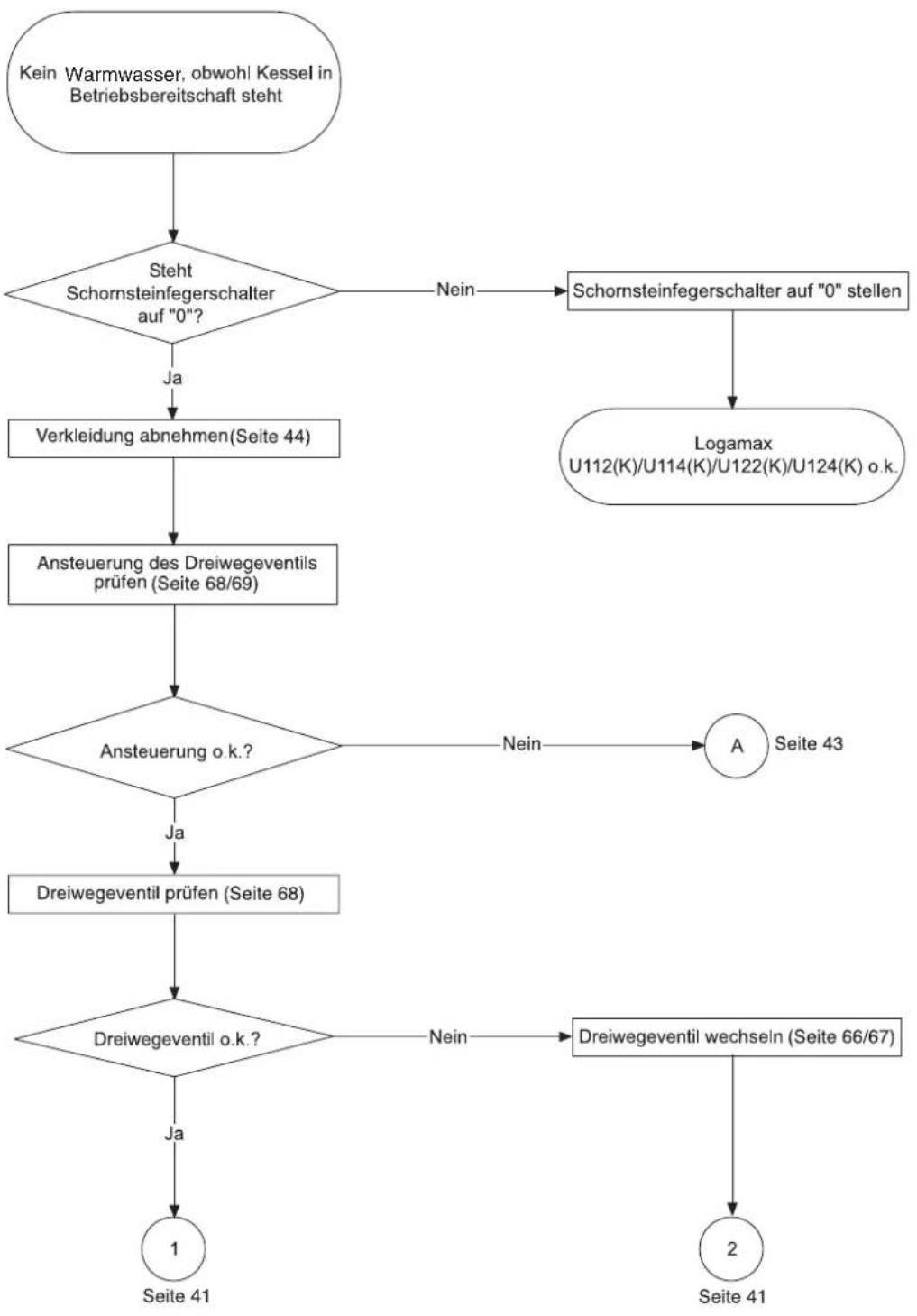

Warmwasseranforderung

Obwohl der UBA Betriebsbereitschaft anzeigt, kann es vorkommen, dass bei Warmwasseranforderung kein oder nur kurzzeitig warmes Wasser zur Verfügung gestellt wird.

Flussdiagramm zur Fehlersuche und Fehlerbeseitigung: Seite 38/39.

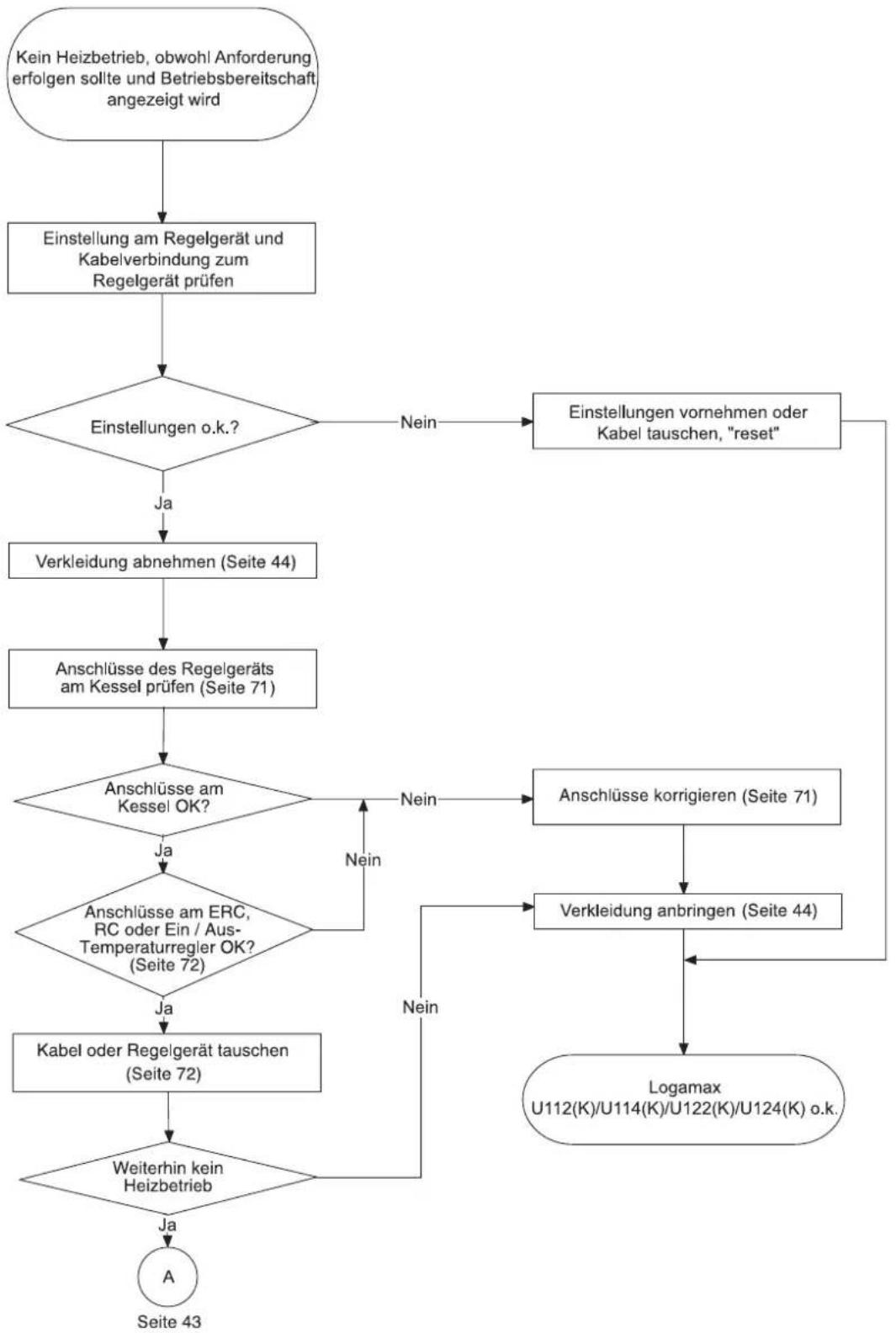

Heizbetrieb

Obwohl der UBA Betriebsbereitschaft anzeigt und die Raumtemperatur nicht den voreingestellten Wert erreicht hat, geht der Logamax U112/114/122/124 Gas-Umlaufwasserheizer nicht in Heizbetrieb.

Flussdiagramm zur Fehlersuche und Fehlerbeseitigung: Seite 40.

3 Störungssuche und -beseitigung

Die folgenden Flussdiagramme dienen der systematischen Störungssuche und -beseitigung.

Während der Störungssuche sollten immer auch alle elektrischen Steckverbindungen und die Anschlussstecker in dem UBA auf sichere Verbindung geprüft werden.

WARNUNG!

Beim Prüfen der Verbindungen Logamax U112/114/122/124 ausschalten!

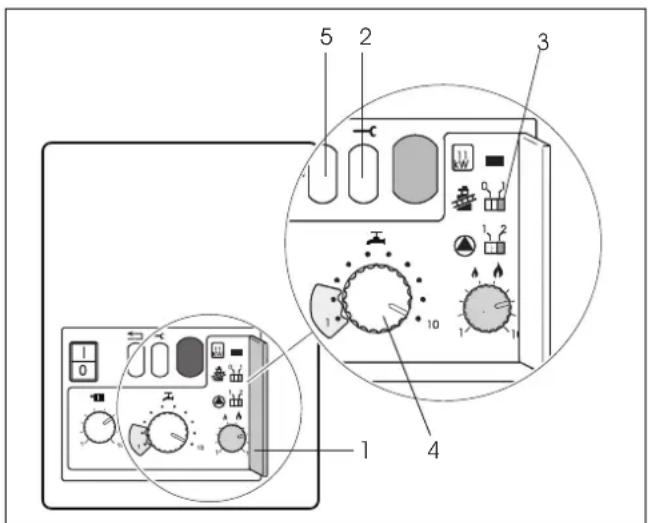

Nach jeder Fehlerbehebung ist durch Drücken der Reset-Taste „(Abb. 40, Pos. 5) am UBA auf den Einschaltzustand zurückzusetzen (entriegeln).

HINWEIS!

Das Zurücksetzen kann nicht durch Ausschalten des Netzschalters erfolgen!

Einige Arbeiten zur Fehlersuche müssen im Heizbetrieb des Logamax U112/114/122/124 durchgeführt werden. Dazu ist der Schornsteinfegerschalter auf „1“ (Abb. 6, Pos. 3) zu stellen.

Nach Beendigung der Arbeiten ist der Schornsteinfegerschalter wieder auf „0“ zu stellen!

Abb. 6 Reset-Taste, Schornsteinfegerschalter am UBA


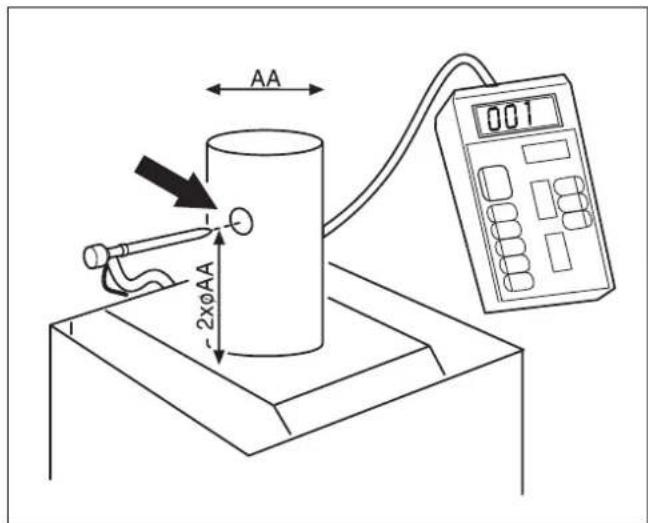

    H -->|Ja| I["Schornsteinzug messen und Zu- und Abluftöffnungen prüfen (Seite 47)"]

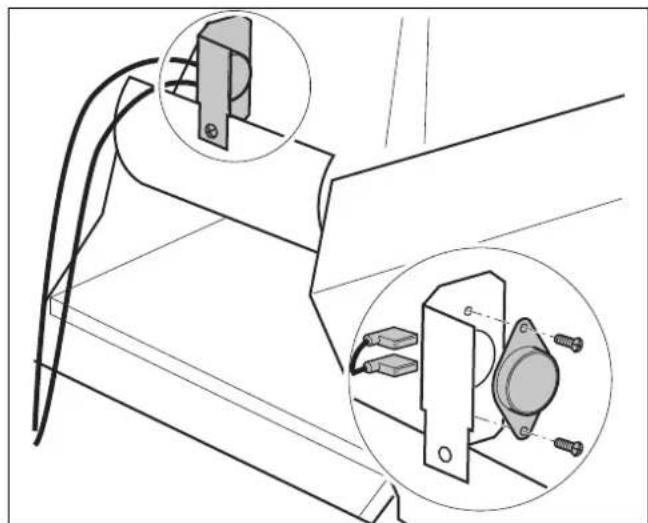

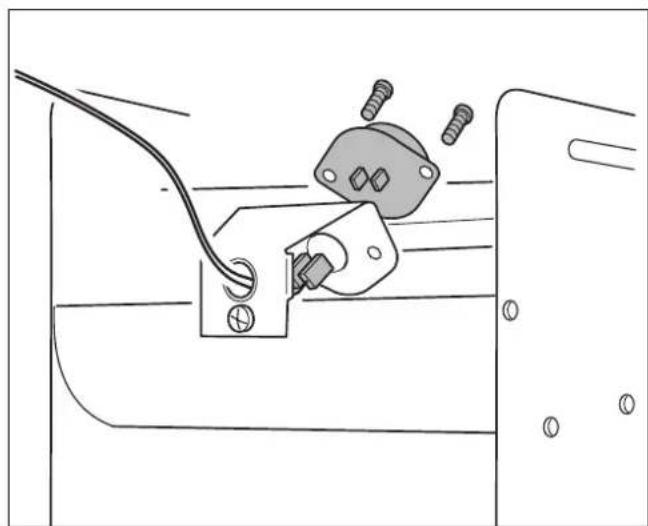

    H -->|Nein| J["Abgassensor tauschen (Seite 46), "reset""]
    J --> K{Neue Störungsmeldung 1 L nach max. 2 min. ?}
    K -->|Ja| I
    K -->|Nein| L["Maßnahmen zur Erreichung des notwendigen Schornsteinzuges bzw. der erforderlichen Zugluft (Seite 47), "reset""]
    L --> M{Neue Störungsmeldung 1 L nach max. 2 min. ?}
    M -->|Ja| N["Verkleidung anbringen, "reset""]
    M -->|Nein| O["Logamax U112(K)/U114(K)/U122(K)/U124(K) o.k."]
    N --> P["A"]

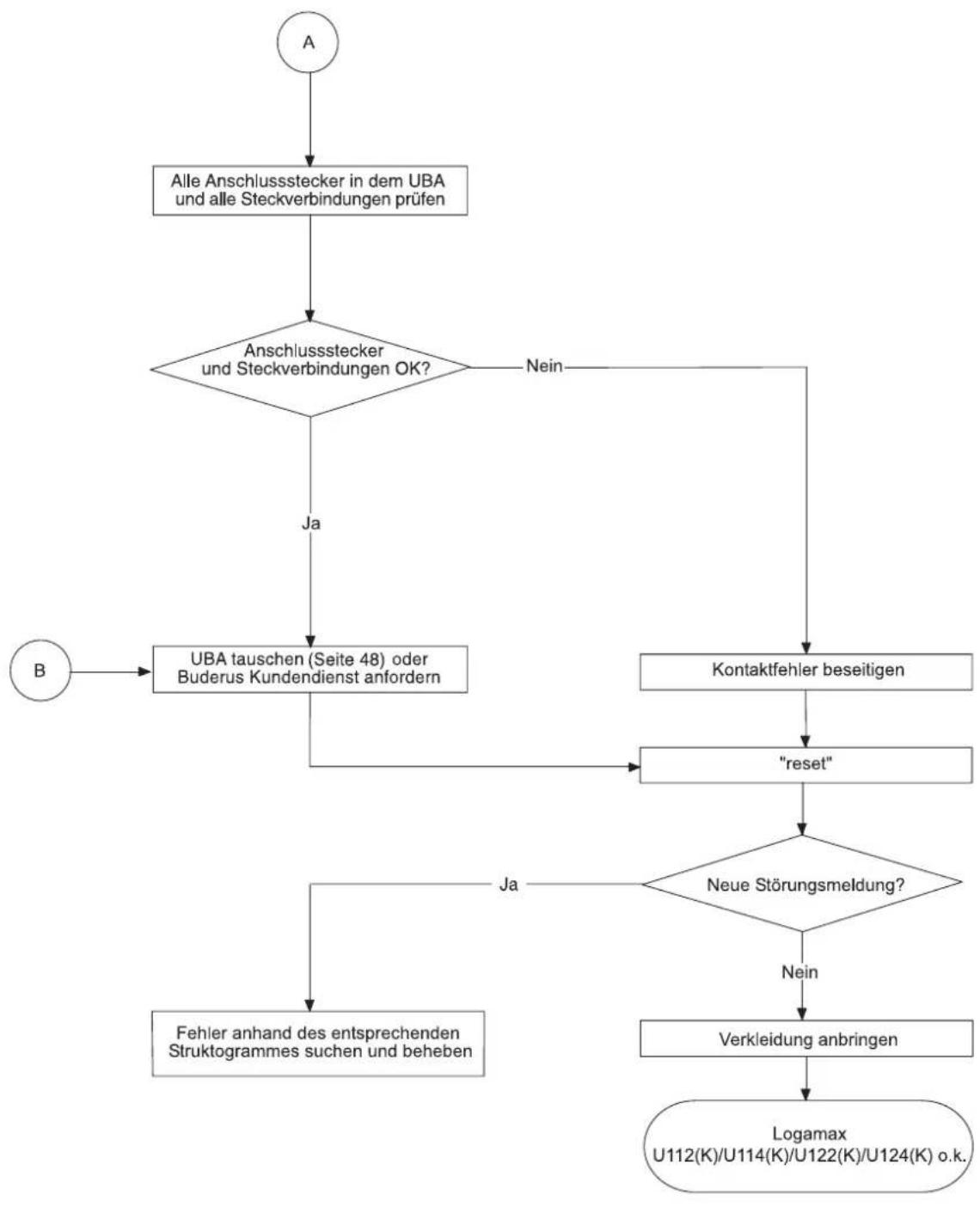

    P --> Q["Seite 43"]
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333
    style F fill:#cff,stroke:#333
    style G fill:#ffc,stroke:#333
    style H fill:#ffc,stroke:#333
    style I fill:#ffc,stroke:#333
    style J fill:#ffc,stroke:#333
    style K fill:#ffc,stroke:#333
    style L fill:#ffc,stroke:#333
    style M fill:#ffc,stroke:#333
    style N fill:#ffc,stroke:#333
    style O fill:#ffc,stroke:#333

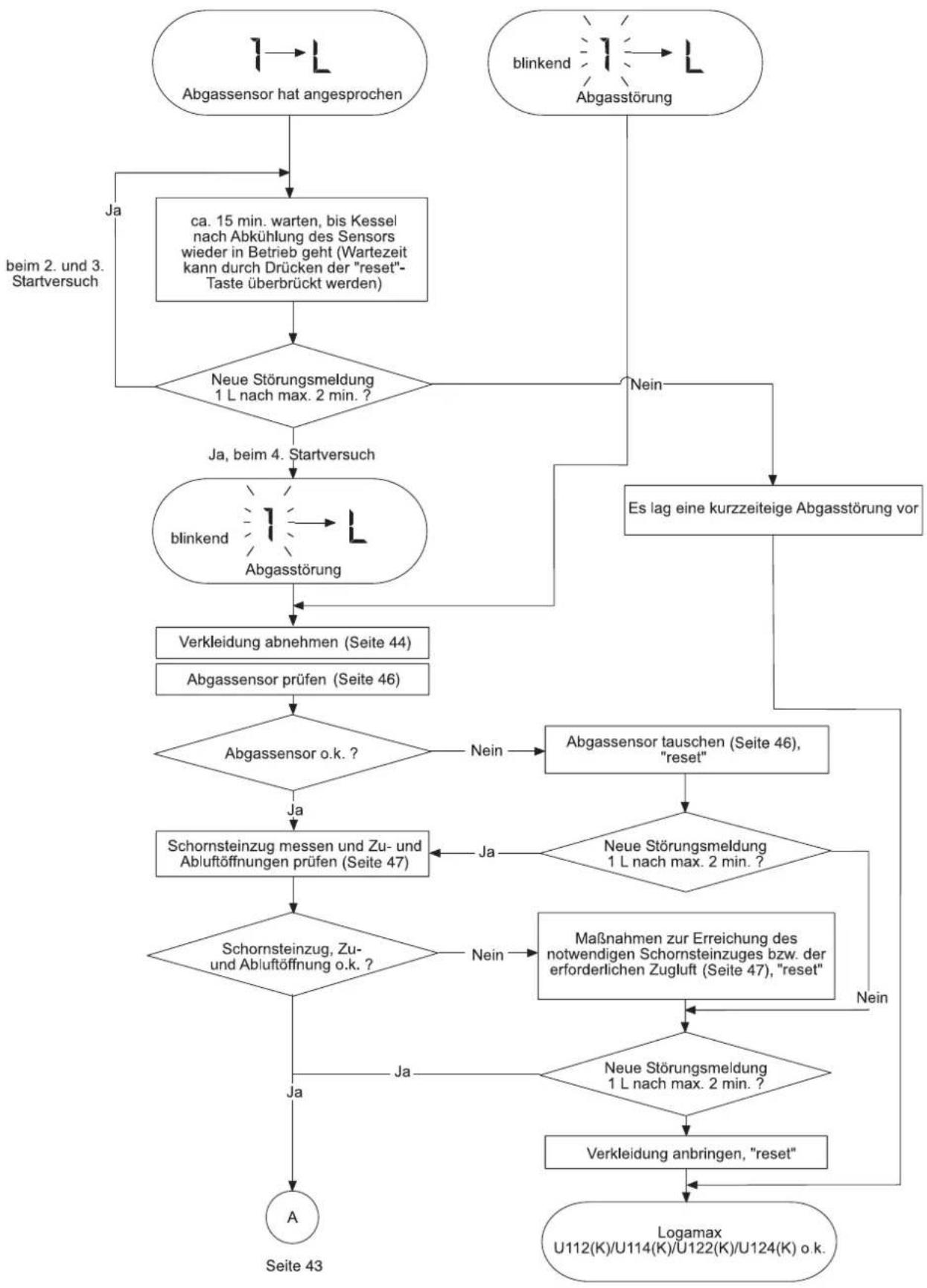

Abb. 7 Störungsmeldung 1L: Abgassensor hat angesprochen

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus


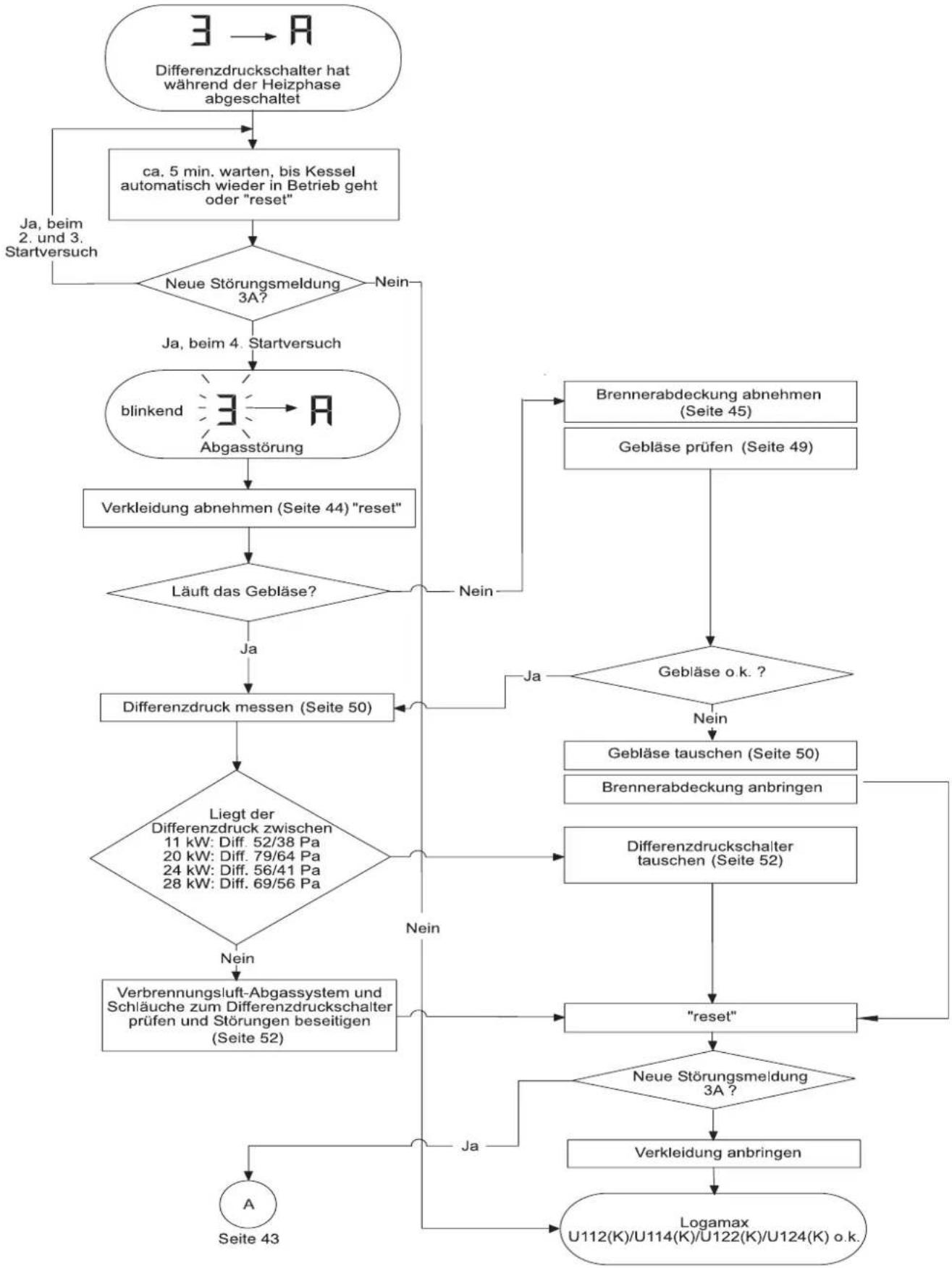

    A["∃ → A\nDifferenzdruckschalter hat während der Heizphase abgeschaltet"] --> B["ca. 5 min. warten, bis Kessel automatisch wieder in Betrieb geht oder "reset""]
    B --> C{Neue Störungsmeldung 3A?}
    C -->|Ja, beim 2. und 3. Startversuch| D["Startversuch"]

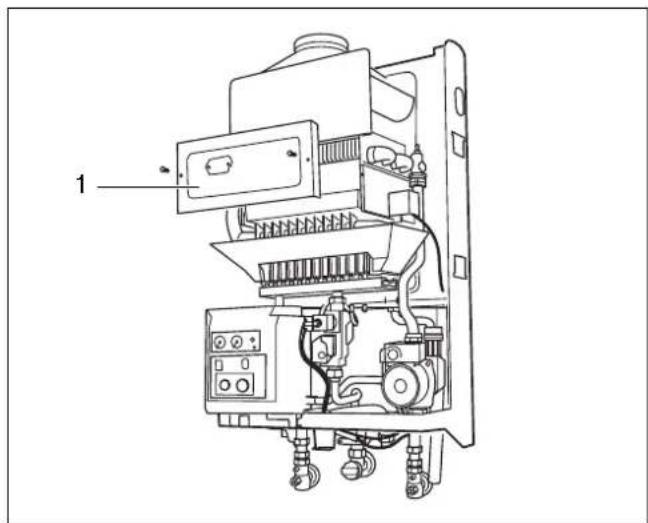

    C -->|Nein| E["Brennerabdeckung abnehmen (Seite 45)"]
    C -->|Ja, beim 4. Startversuch| F["Startversuch"]
    D --> G["blinkend"]
    F --> H["Abgasstörung"]
    H --> I["Verkleidung abnehmen (Seite 44) "reset""]
    I --> J{Läuft das Gebläse?}

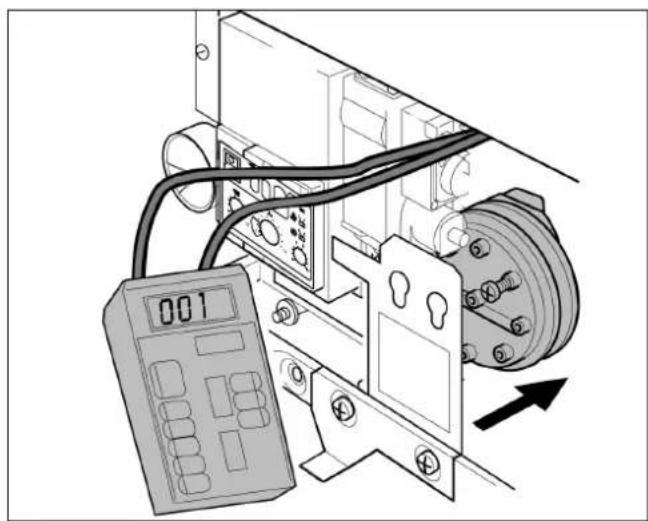

    J -->|Ja| K["Differenzdruck messen (Seite 50)"]
    J -->|Nein| L["Gebläse o.k. ?"]
    K --> M{Liegt der Differenzdruck zwischen 11 kW: Diff. 52/38 Pa\n20 kW: Diff. 79/64 Pa\n24 kW: Diff. 56/41 Pa\n28 kW: Diff. 69/56 Pa}
    M --> N["Differenzdruckschalter tauschen (Seite 52)"]
    N --> O{"reset"}
    O --> P{Neue Störungsmeldung 3A?}
    P -->|Ja| Q["Logamax U112(K)/U114(K)/U122(K)/U124(K) o.k."]
    P -->|Nein| R["Verbrennungsluft-Abgassystem und Schläuche zum Differenzdruckschalter prüfen und Störungen beseitigen (Seite 52)"]
    R --> S["A\nSeite 43"]

Abb. 8 Störungsmeldung 3A: Differenzdruckschalter hat während der Heizphase abgeschaltet

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus


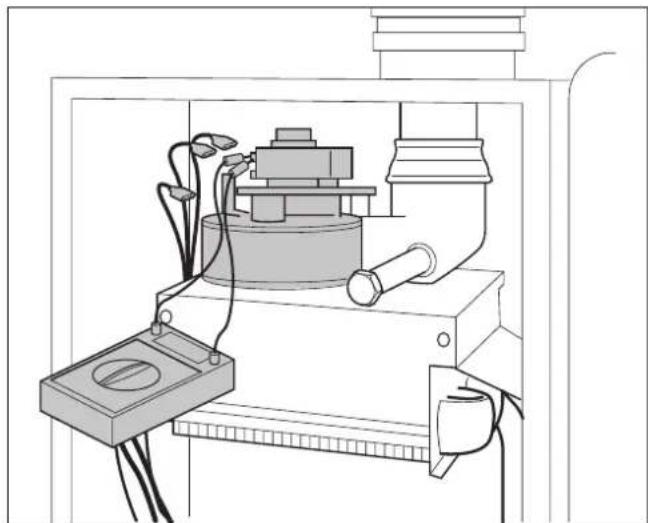

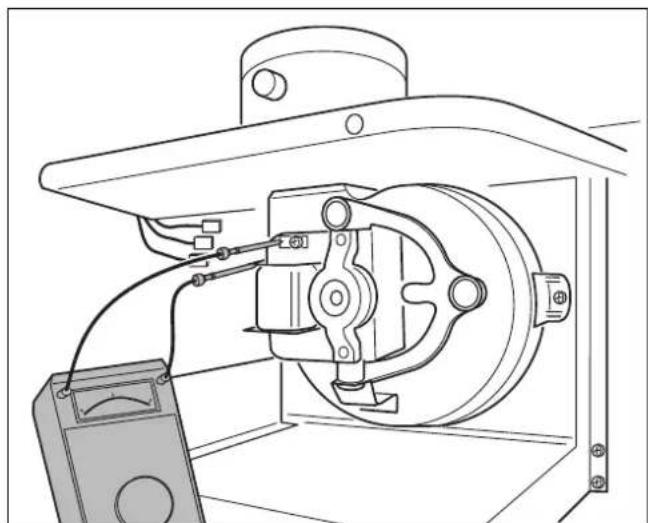

    F --> G["Gebläse prüfen (Seite 50)"]
    G --> H{Gebläse o.k. ?}
    H -->|Ja| I["Differenzdruck messen (Seite 52)"]

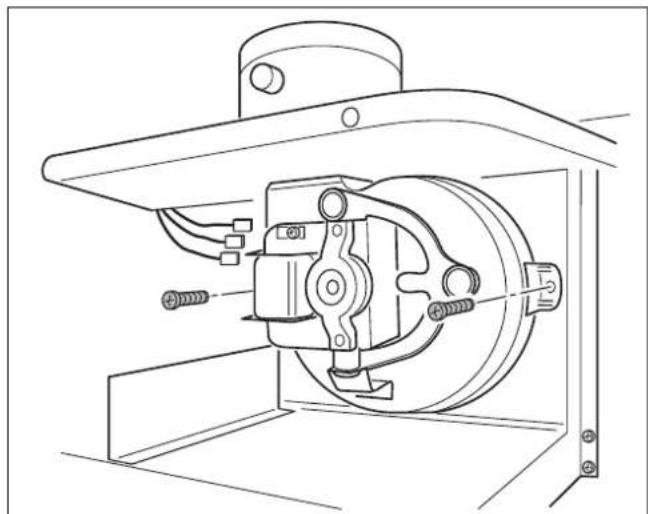

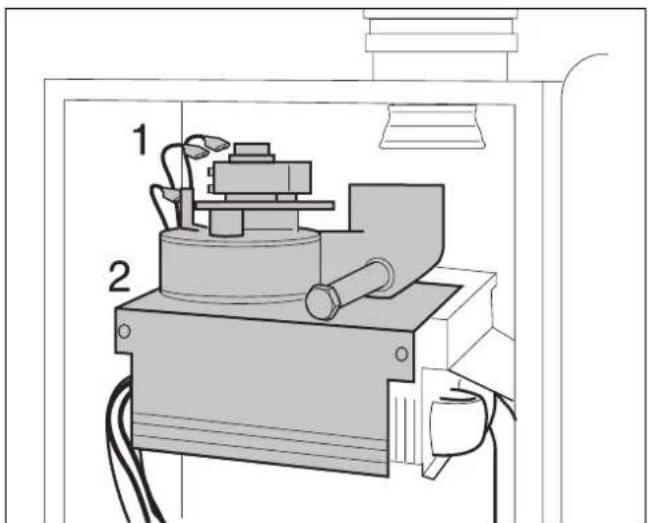

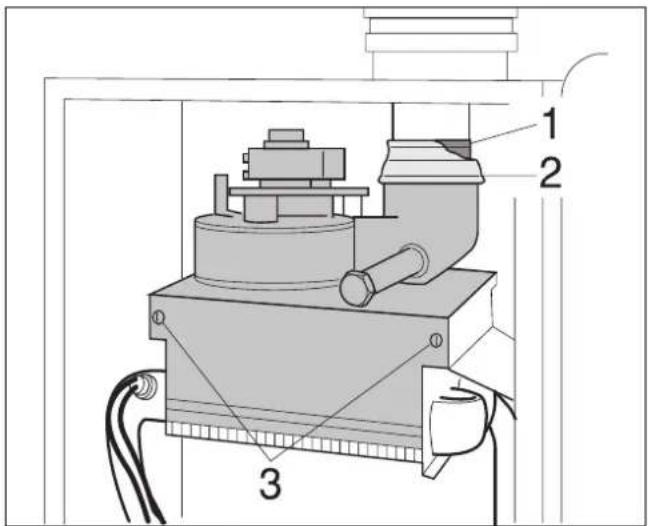

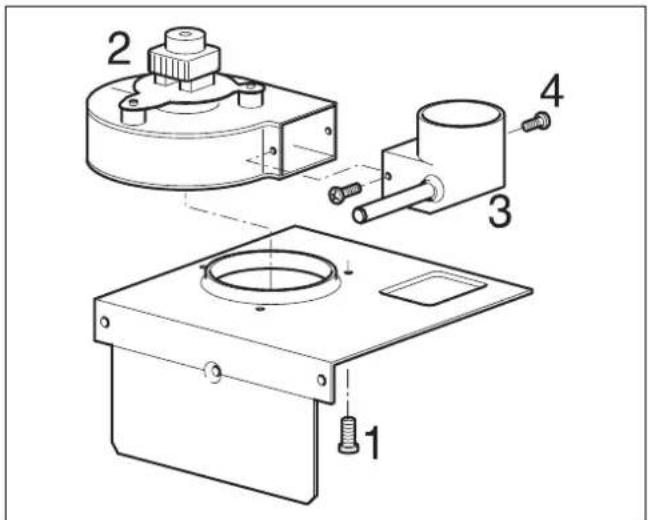

    H -->|Nein| J["Gebläse tauschen (Seite 51)"]
    J --> K["Brennerabdeckung anbringen"]
    I --> L["Liegt der Differenzdruck zwischen 11 kW: Diff. 52/38 Pa\n20 kW: Diff. 79/64 Pa\n24 kW: Diff. 56/41 Pa\n28 kW: Diff. 69/56 Pa"]
    L --> M["Verbrennungsluft-Abgassystem und Schläuche zum Differenzdruckschalter prüfen und Störungen beseitigen (Seite 53)"]
    M --> N["reset"]
    N --> O{Neue Störungsmeldung 3C nach max. 5 min. ?}
    O -->|Ja| P["A"]
    O -->|Nein| Q["Verkleidung anbringen"]
    Q --> R["Logamax U112(K)/U114(K)/U122(K)/U124(K) o.k."]
    P --> S["Seite 44"]

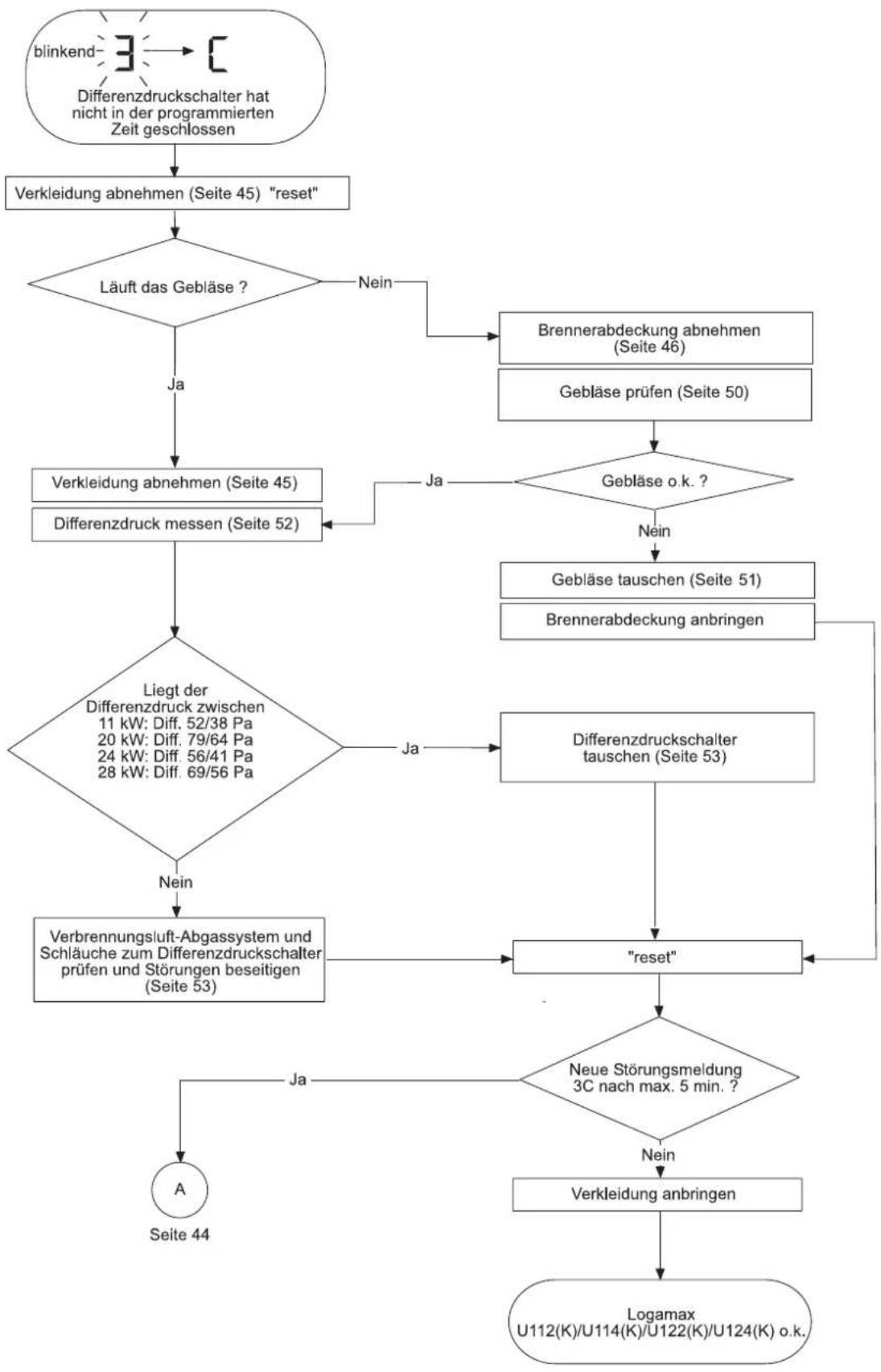

Abb. 9 Störungsmeldung 3C: Differenzdruckschalter hat nicht in der programmierten Zeit geschlossen

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus


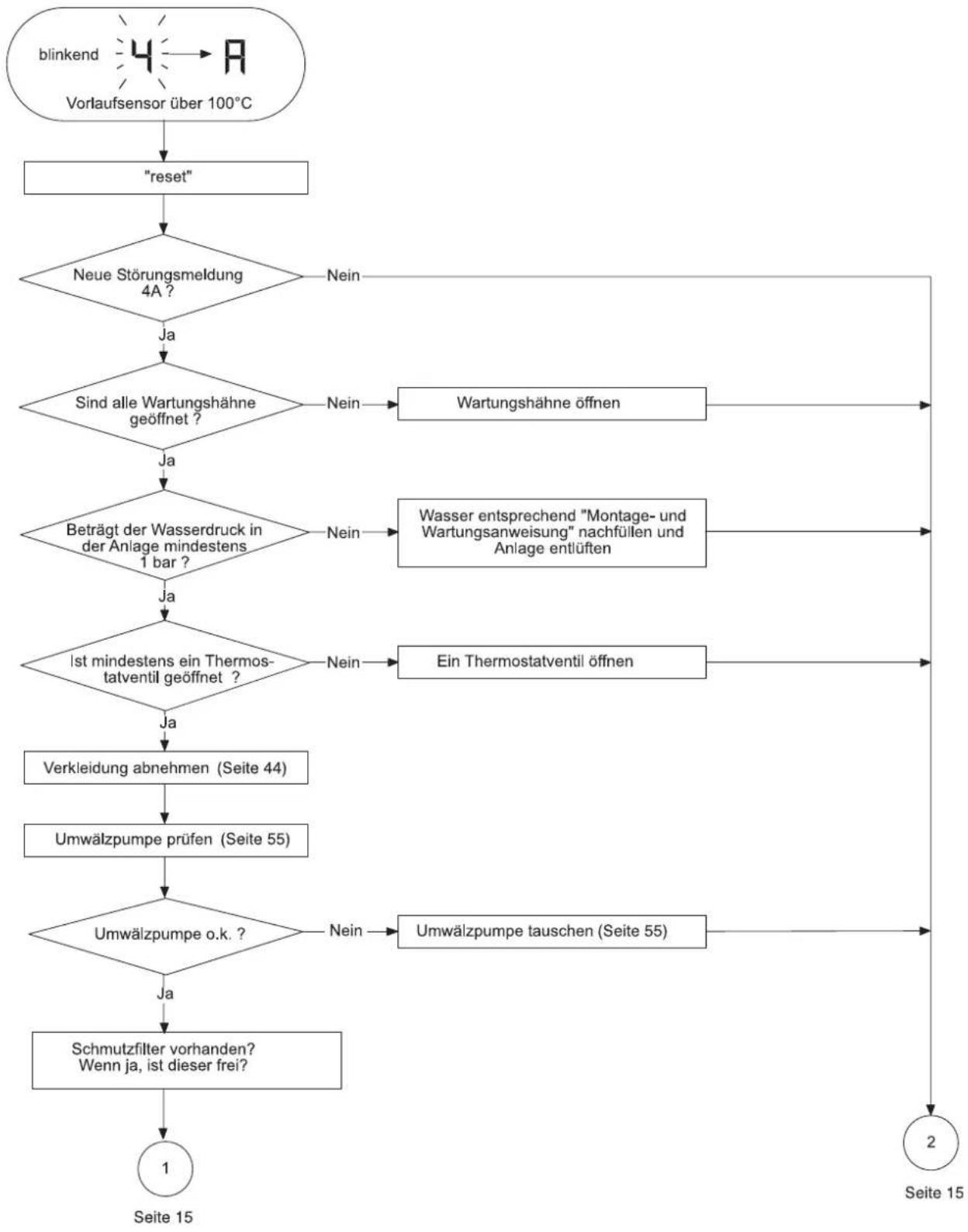

Abb. 10 Störungsmeldung 4A: Vorlaufsensor über 100 °C

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus


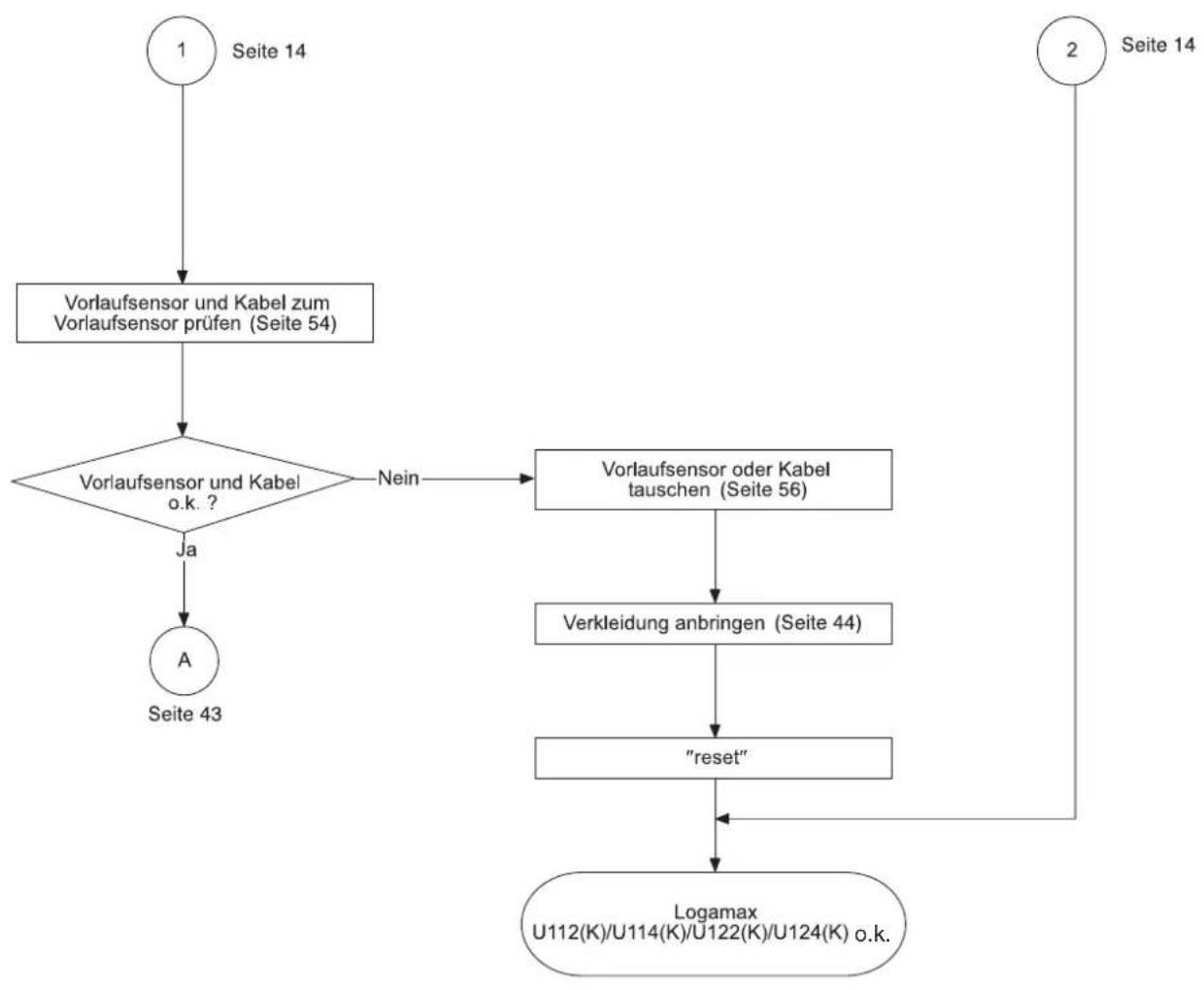

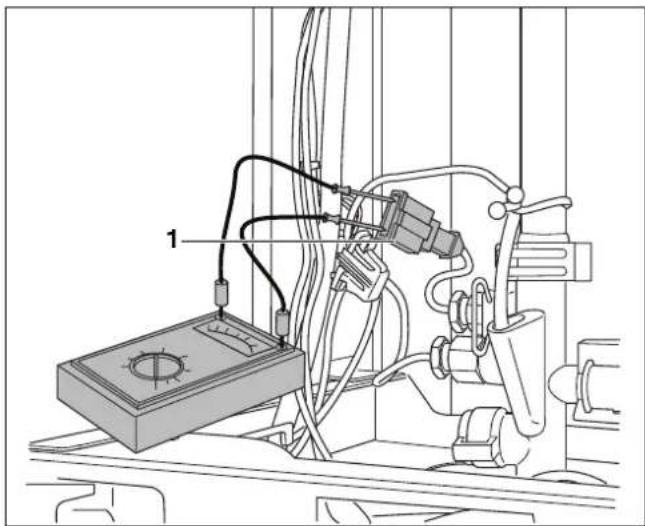

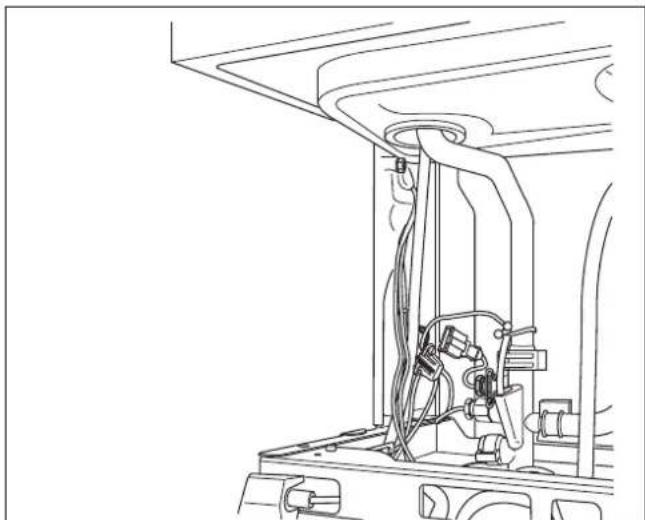

    A["1 Seite 14"] --> B["Vorlaufsensor und Kabel zum Vorlaufsensor prüfen (Seite 54)"]
    B --> C{Vorlaufsensor und Kabel o.k. ?}
    C -->|Ja| D["A Seite 43"]
    C -->|Nein| E["Vorlaufsensor oder Kabel tauschen (Seite 56)"]
    E --> F["Verkleidung anbringen (Seite 44)"]
    F --> G["reset"]
    G --> H["Logamax U112(K)/U114(K)/Ü122(K)/U124(K) o.k."]
    H --> I["2 Seite 14"]

Abb. 11 Fortsetzung Störungsmeldung 4A: Vorlaufsensor über 100 °C

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus


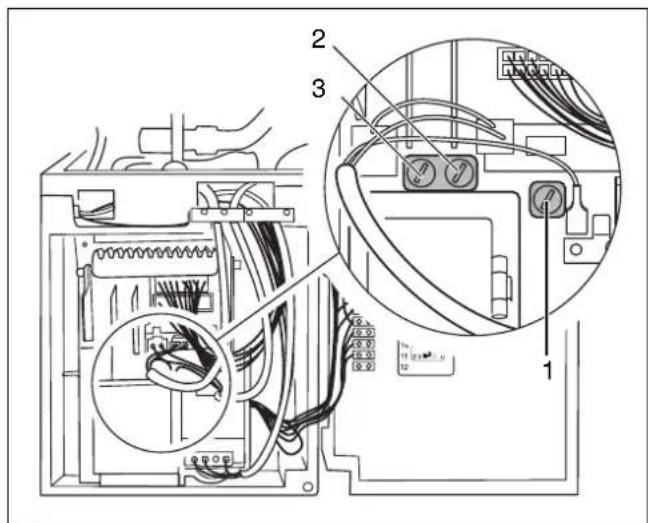

    F -->|Ja| G["Feinsicherung F2 prüfen (Seite 53)"]
    F -->|Nein| H["Sicherheitstemperaturbegrenzer tauschen (Seite 54)"]
    F -->|Ja| I["Sicherung durch eine neue 1,25 AT ersetzen"]
    G --> J{Ist F2 defekt ?}
    J -->|Nein| K["Sind alle Wartungshähne geöffnet ?"]
    J -->|Ja| L["Wartungshähne öffnen"]
    K --> M{Beträgt der Wasserdruck in der Anlage mindestens 1 bar ?}
    M -->|Ja| N["Umwälzpumpe prüfen (Seite 55)"]
    M -->|Nein| O["Entsprechend "Montage- und Wartungsanweisung" Wasser nachfüllen und Entfüllen"]
    N --> P{Umwälzpumpe o.k. ?}
    P -->|Ja| Q["Schmutzfilter vorhanden? Wenn ja, ist dieser frei?"]
    P -->|Nein| R["Umwälzpumpe tauschen (Seite 55)"]
    R --> S[""reset", Verkleidung anbringen"]
    S --> T["Logamax U112(K)/U114(K)/U122(K)/U124(K) o.k."]
    T --> U["A"]
    U --> V["Seite 43"]

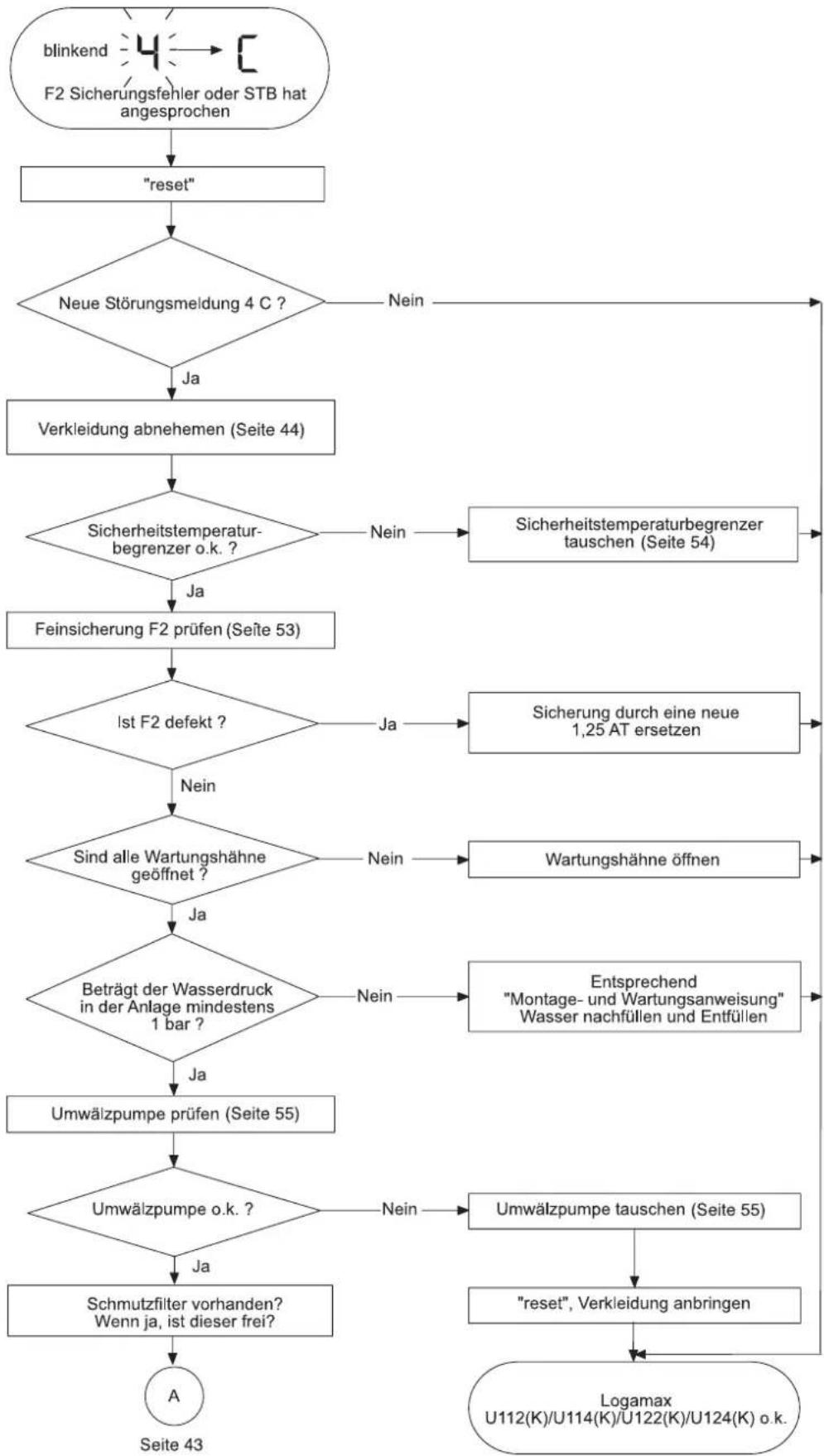

Abb. 12 Störungsmeldung 4C: F2 Sicherungsfehler oder Sicherheitstemperaturbegrenzer (STB) hat angesprochen

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

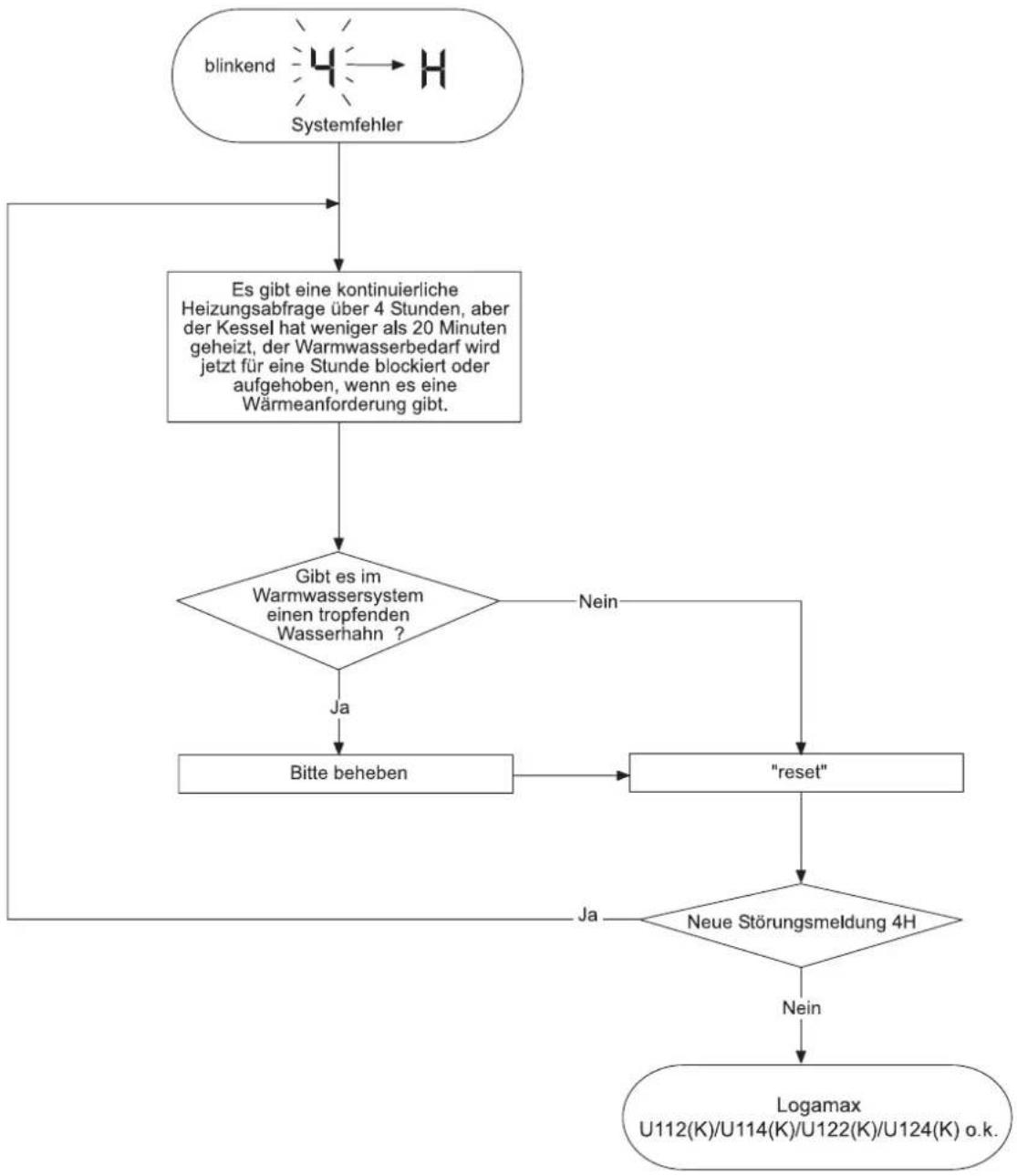


Abb. 13 Störungsmeldung 4H: Systemfehler
Änderungen aufgrund technischer Verbesserungen vorbehalten!


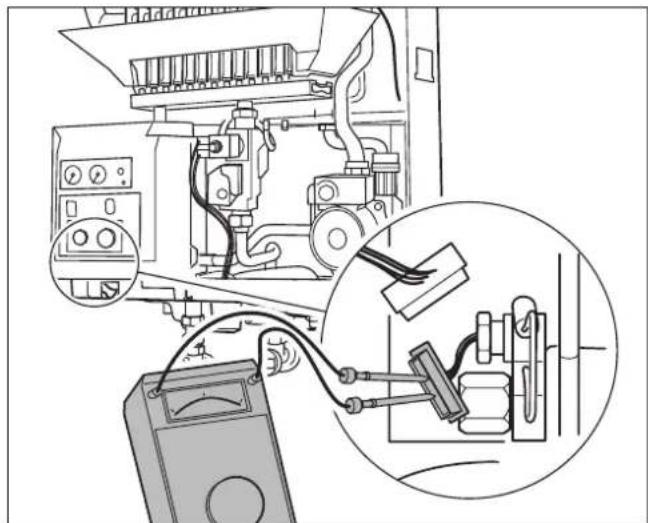

    B --> C["Heizwassersensor prüfen (Seite 57)"]
    C --> D{Ist der Heizwassersensor defekt ?}
    D -->|Ja| E["Heizwassersensor tauschen (Seite 58)"]
    D -->|Nein| F["reset"]
    E --> G["End"]
    F --> H{Neue Störmeldung 4 U ?}
    H -->|Ja| I["Eventuell Kurzschluss im Anschlusskabel zum UBA"]
    H -->|Nein| J["Verkleidung anbringen (Seite 44)"]
    I --> K["A\nSeite 43"]
    J --> L["Logamax\nU112(K)/U114(K)/U122(K)/U124(K) o.k."]

Abb. 14 Störungsmeldung 4U: Heizwassersensorkurzschluss

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Abb. 15 Störungsmeldung 4Y: Heizwassersensor defekt oder loser Kontakt

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus


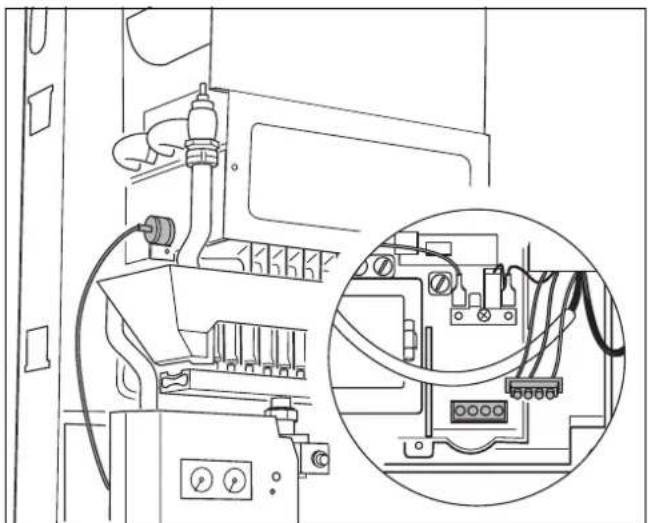

    O["Glühzündelektrode prüfen (Seite 58)"] --> P{Ist die Glühzündelektrode o.k. ?}
    P -->|Ja| Q["Seite 43"]
    P -->|Nein| R["Brennerabdeckung abnehmen (U112/U122) (Seite 45)"]

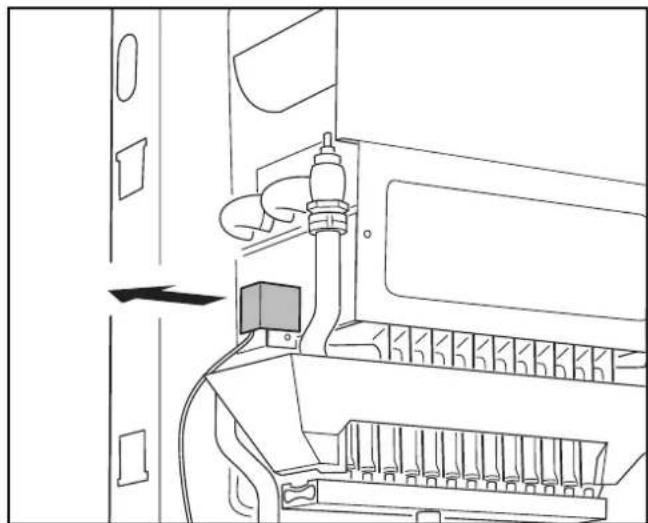

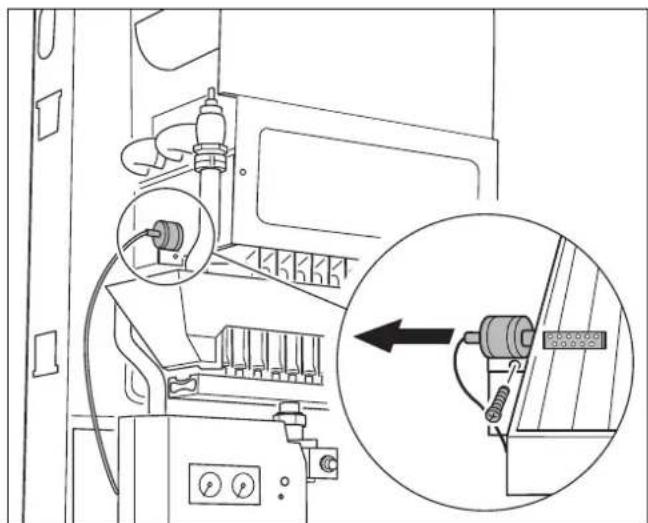

    R --> S["Glühzündelektrode tauschen (Seite 59)"]
    S --> T["Seite 22"]

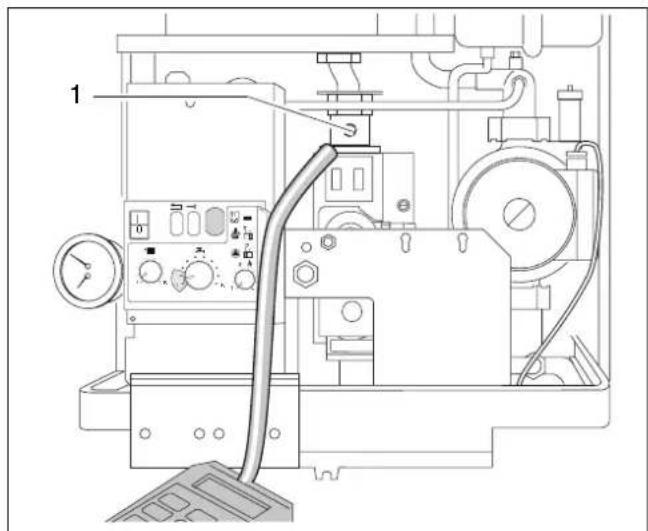

    U["Rücksprache mit Gasversorgungsunternehmen"] --> V{Gasanschlussdruck o.k. ?}

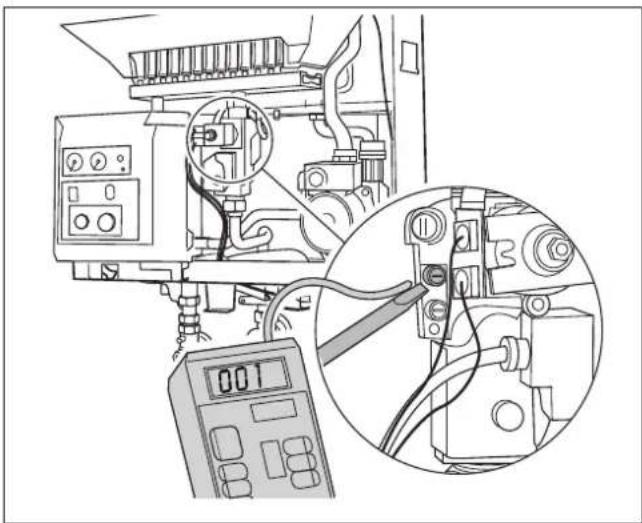

    V -->|Ja| W["Brennerdruck entsprechend der Montage- und Wartungsanweisung prüfen"]

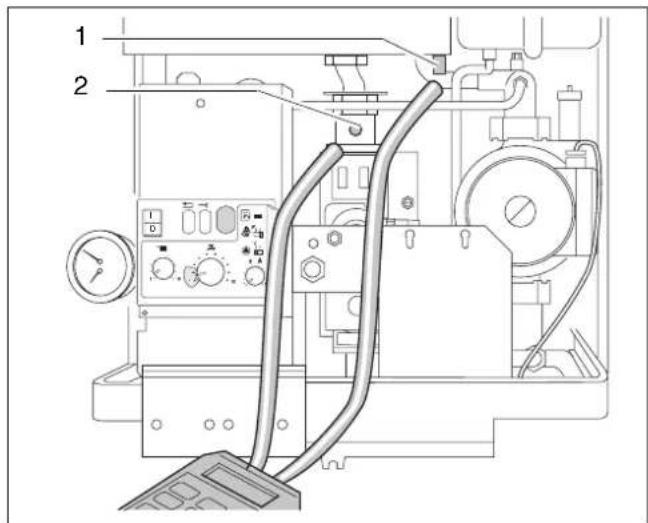

    W --> X{Brennerdruck o.k. ?}
    X -->|Ja| Y["Brennerdruck entsprechend der Montage- und Wartungsanweisung einstellen"]
    Y --> Z["Seite 22"]
    X -->|Nein| AA["Seite 22"]
    AA --> AB["Seite 22"]

Abb. 17 Störungsmeldung 6A: F1 Sicherungsfehler oder keine Ionisationsmeldung nach der Zündung

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

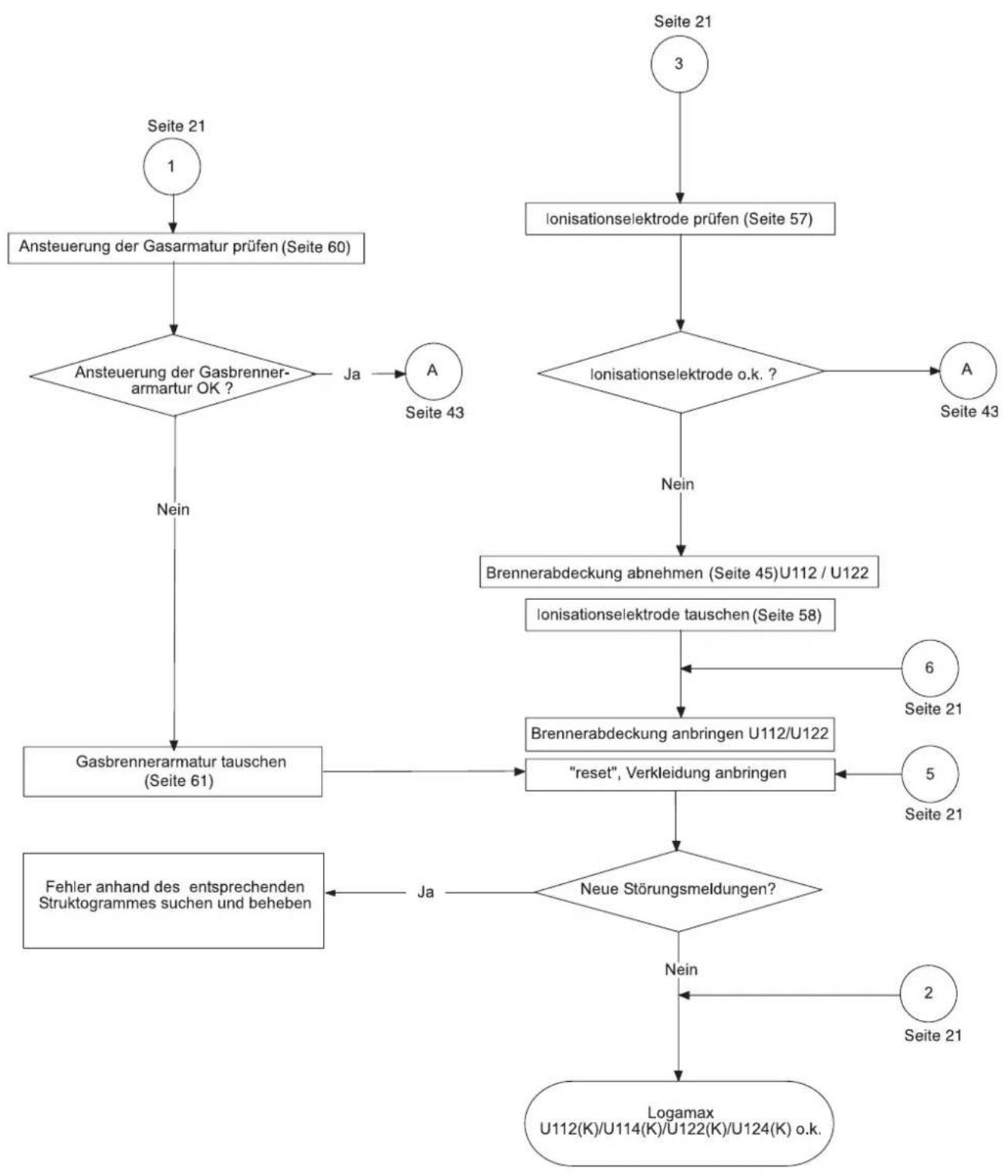

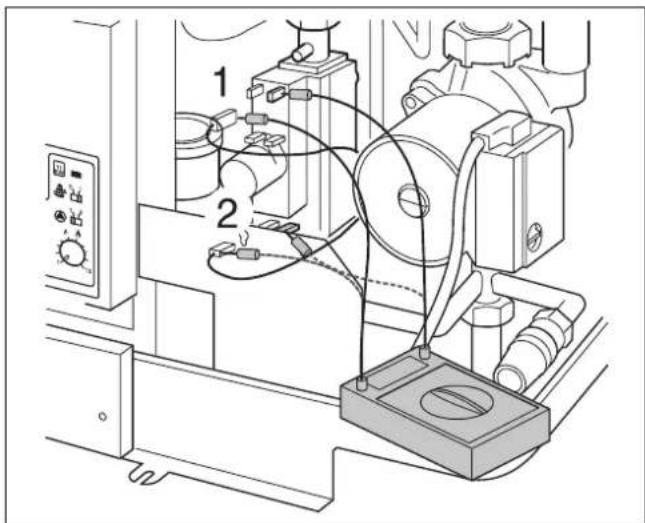

    A["1"] --> B["Ansteuerung der Gasarmatur prüfen (Seite 60)"]
    B --> C{Ansteuerung der Gasbrenner-armartur OK ?}
    C -->|Ja| D["A"]
    D --> E["Brennerabdeckung abnehmen (Seite 45)U112 / U122"]

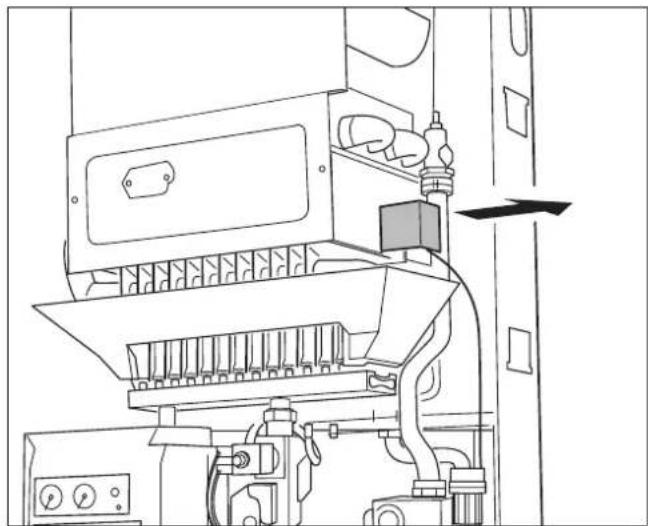

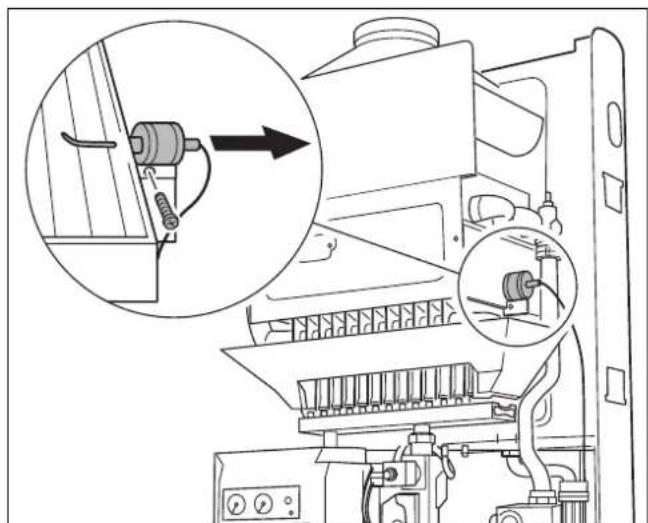

    E --> F["Ionisationselektrode tauschen (Seite 58)"]
    F --> G["Brennerabdeckung anbringen U112/U122"]
    G --> H[""reset", Verkleidung anbringen"]
    H --> I{Neue Störungsmeldungen?}
    I -->|Ja| J["Fehler anhand des entsprechenden Struktogrammes suchen und beheben"]
    I -->|Nein| K["Logamax U112(K)/U114(K)/U122(K)/U124(K) o.k."]
    L["3"] --> M["Ionisationselektrode prüfen (Seite 57)"]
    M --> N{Ionisationselektrode o.k. ?}
    N -->|Nein| O["Brennerabdeckung abnehmen (Seite 45)U112 / U122"]
    N --> P["Ionisationselektrode tauschen (Seite 58)"]
    P --> Q["Brennerabdeckung anbringen U112/U122"]
    Q --> R[""reset", Verkleidung anbringen"]
    R --> I
    S["6"] --> T["Seite 21"]
    U["5"] --> V["Seite 21"]
    W["2"] --> X["Seite 21"]

Abb. 18 Fortsetzung Störungsmeldung 6A: F1 Sicherungsfehler oder keine Ionisationsmeldung nach der Zündung

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Abb. 22 Störungsmeldung 7C: Netzspannung wurde nach einer Störungsmeldung unterbrochen

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus


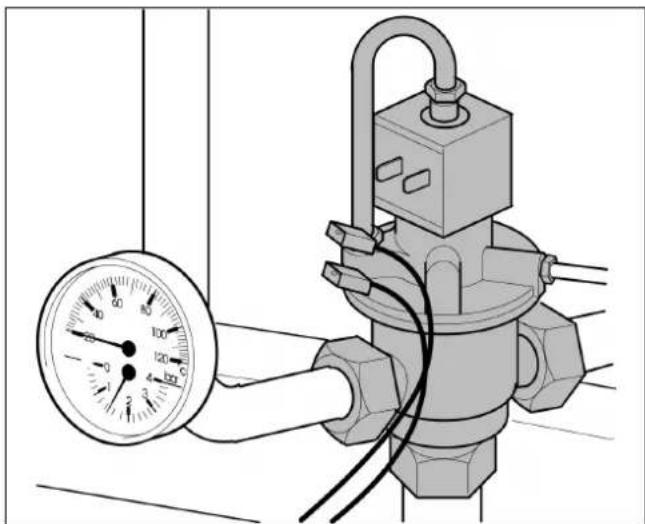

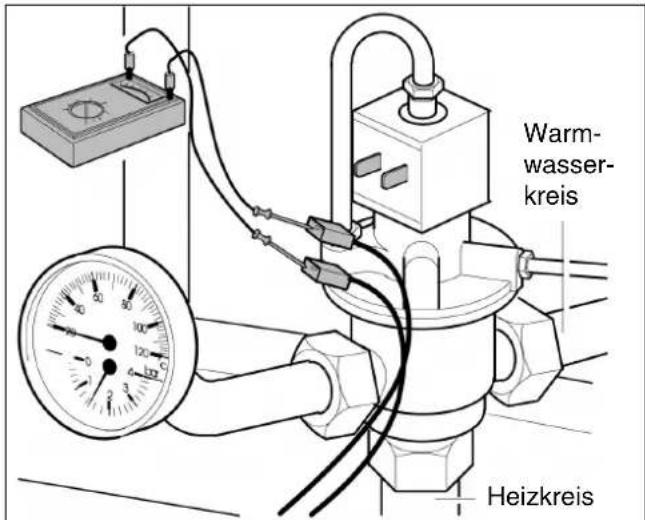

    F -->|Nein| H["Ansteuerung des Dreiwegeventils prüfen (Seite 68)"]
    G --> I{Ist die Spule defekt ?}
    I -->|Ja| J["Modulationsventil tauschen (Seite 66)"]
    I -->|Nein| K["Modulationsventil tauschen (Seite 66)"]
    H --> L{Ist die Ansteuerung o.k. ?}
    L -->|Ja| M["Dreiwegeventil wechseln (Seite 69)"]
    L -->|Nein| N["A\nSeite 43"]
    M --> O[""reset", Verkleidung anbringen"]
    N --> O
    O --> P["Logamax\nU112(K)/U114(K)/U122(K)/U124(K) o.k."]

Abb. 23 Störungsmeldung: 7F: F3 Sicherungsfehler oder Systemfehler des UBA

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Abb. 24 Störungsmeldung 7H: Spannungsspitzen im UBA

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Abb. 29 Störungsmeldung 8L/Y: Externer Schaltkontakt hat angesprochen oder Gasdruck zu niedrig

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus


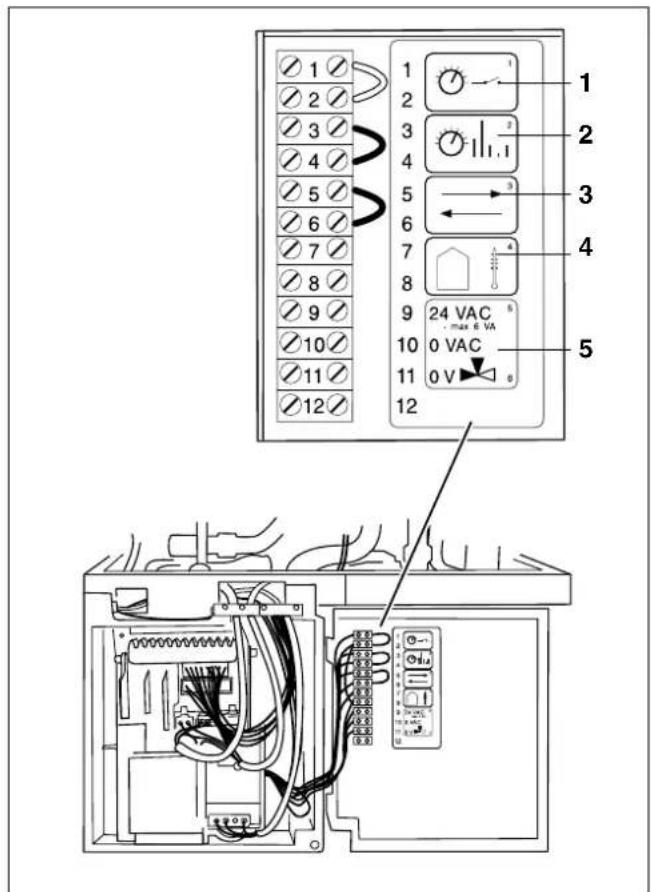

    I --> K["Raumtemperaturregler tauschen (Seite 72)"]
    J --> K
    style A fill:#f9f,stroke:#333
    style K fill:#ccf,stroke:#333

Abb. 32 Systemfehler (UBA defekt)


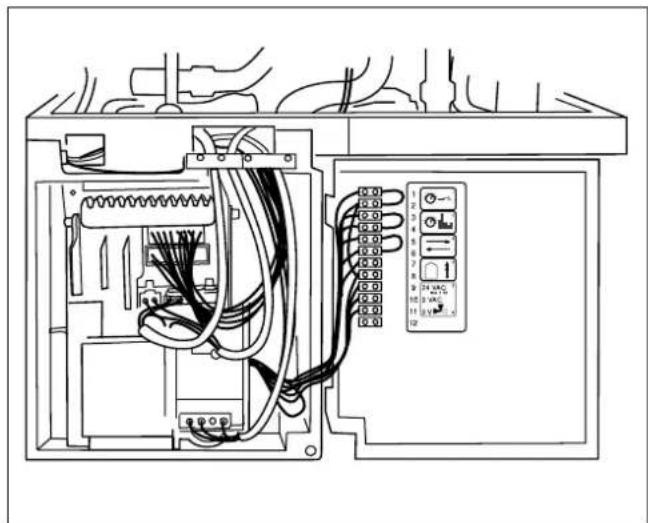

    C --> D["Kabelverbindungen im UBA prüfen (Seite 53)"]
    D --> E{Anschlüsse o.k?}
    E -->|Ja| F["A\nSeite 43"]
    E -->|Nein| G["Anschlüsse richtig aufstecken\n"reset", Verkleidung anbringen"]
    G --> H["Logamax\nU112(K)/U114(K)/U122(K)/U124(K) o.k."]

Abb. 33 Störungsmeldung 9L: Falscher Kabelanschluss an der Gasarmatur, oder Kabelanschlüsse im UBA lose.

Abb. 34 Falscher Kabelanschluss am KIM (KIM defekt)

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Abb. 35 Störungsmeldung EP: Nicht kompatibler UBA installiert

Abb. 36 Störung: Kein Warmwasser trotz Betriebsbereitschaft

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

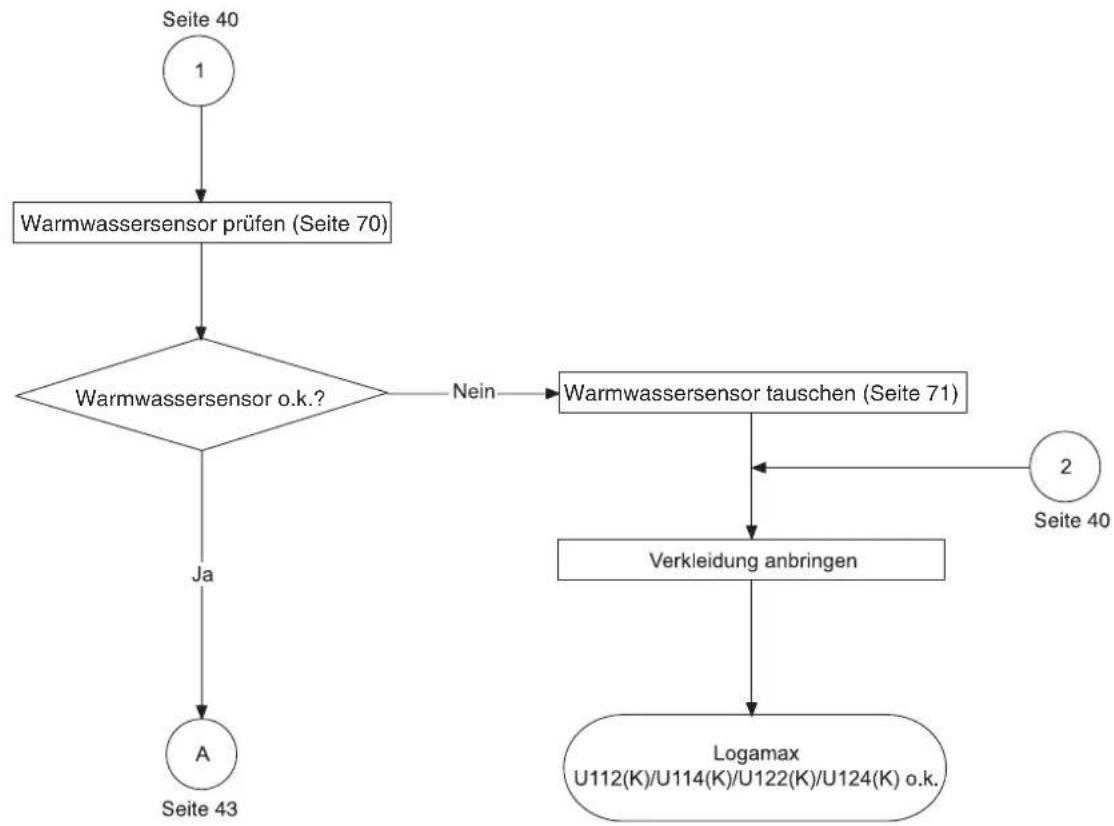

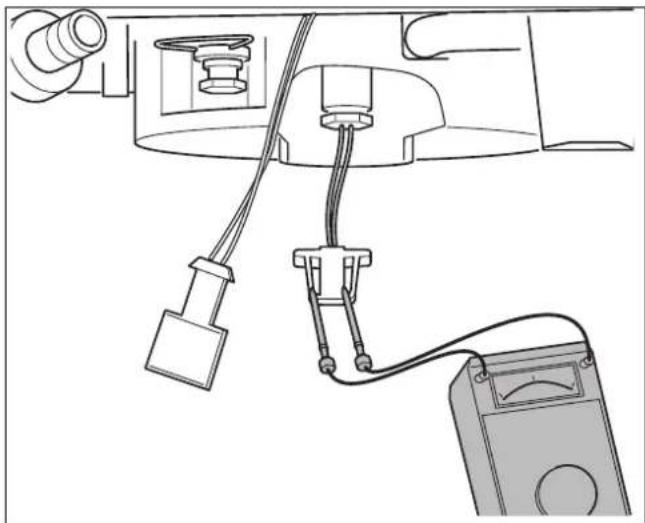

    B --> C["Warmwassersensor prüfen (Seite 70)"]
    C --> D{Warmwassersensor o.k.?}
    D -->|Ja| E["A"]
    D -->|Nein| F["Warmwassersensor tauschen (Seite 71)"]
    F --> G["Verkleidung anbringen"]
    G --> H["Logamax U112(K)/U114(K)/U122(K)/U124(K) o.k."]
    H --> I["2"]
    I --> J["Seite 40"]
    E --> K["Seite 43"]

Abb. 38 Störung : Kein Heizbetrieb trotz erfolgter Anforderung und Anzeige Betriebsbereitschaft

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Abb. 39 Störung : Kein Heizbetrieb trotz erfolgter Anforderung und Anzeige Betriebsbereitschaft

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

3.1 Tätigkeiten zur Störungssuche und -beseitigung

3.1.1 Logamax U112/114/122/124 entriegeln

Nach jeder Störungsbeseitigung Reset-Taste (Abb. 40, Pos. 5) drücken. Im Display wird „r“ angezeigt. Der UBA wird damit auf den Einschaltzustand zurückgesetzt (entriegelt).

HINWEIS!

Das Entriegeln kann nicht durch Ausschalten des Netzschalters erfolgen!

Wird die Reset-Taste zu kurz gedrückt, wird im Display zuerst „7“ und nach Drücken der Servicetaste (Abb. 40, Pos. 2) ein „C“ angezeigt. Entriegeln wiederholen durch erneutes längeres Drücken der Reset-Taste.

3.1.2 Schornsteinfegerbetrieb

Einige Arbeiten zur Störungssuche müssen im Heizbetrieb des Logamax U112/114/122/124 durchgeführt werden.

● Dazu Abdeckung der 2. Bedienebene (Abb. 40, Pos. 1) am UBA öffnen.
- Schornsteinfegerschalter (Abb. 40, Pos. 3) auf „1“ stellen.
- Nach Beendigung der Arbeiten den Schornsteinfegerschalter wieder auf „0“ stellen.
- Abdeckung der 2. Bedienebene am UBA schließen.

HINWEIS!

Im Schornsteinfegerbetrieb ist keine Warmwasserbereitung möglich.

Während dem Schornsteinfegerbetrieb heizt der Kessel bis auf die eingestellte Vorlauftemperatur hoch.

3.1.3 Verkleidung abnehmen und anbringen

● Anzeige des Displays notieren.
- Netzschalter auf „0“ stellen.
● Halteschraube lösen (Abb. 41, Pos. 1).
- Verkleidung aushängen.
- Das Anbringen erfolgt in umgekehrter Reihenfolge. Anschließend Netzschalter wieder auf „I“ stellen.

Abb. 41 Verkleidung abnehmen

3.1.4 Brennerraumdeckel abnehmen und anbringen (bei Logamax U112/122)

● Schnellverschlüsse (Abb. 42, Pos. 1) öffnen.
- Brennerraumdeckel abnehmen.
● Das Anbringen erfolgt in umgekehrter Reihenfolge.

VORSICHT!

Bei Logamax U112/122 ist kein Betrieb mit demontiertem Brennerraumdeckel möglich.

Abb. 42 Logamax U112/122: Brennerraumdeckel abnehmen

3.1.5 Brennerabdeckung abnehmen und anbringen (bei Logamax U114/124)

● Schrauben herausdrehen
● Brennerabdeckung (Abb. 43, Pos. 1) abnehmen
● Das Anbringen erfolgt in umgekehrter Reihenfolge.

1

Abb. 43 Logamax U114/124: Brennerabdeckung abnehmen

3.1.6 Abgassensor prüfen (nur bei Logamax U114/124)

• Steckverbindung des Kabels zum Abgassensor lösen. Dabei darauf achten, dass Kabel nicht gegen Masse kommen.
• Abgassensor abkühlen lassen. Schalttemperatur: Logamax U114/124 (11 kW): 80 °C Schalttemperatur: Logamax U114/124 (20/24kW): 70 °C
• Abgassensor auf Durchgang prüfen. Wenn kein Durchgang vorhanden ist, ist der Abgassensor defekt.
• Ist der Abgassensor defekt, neuen Sensor montieren. Bitte nur original Buderus-Ersatzteile verwenden.
• Ist der Abgassensor in Ordnung, Steckverbindung zusammenstecken.

3.1.7 Abgassensor tauschen (nur bei Logamax U114/124)

• Halterung von der Strömungssicherung abschrauben.
• Kabelstecker am Abgassensor abziehen.
• Zwei Halteschrauben des Abgassensors lösen.
• Abgassensor herausnehmen und einen neuen einsetzen.
  • Zwei Halteschrauben einschrauben.
• Kabelstecker aufstecken.
  ● Halterung anschrauben.

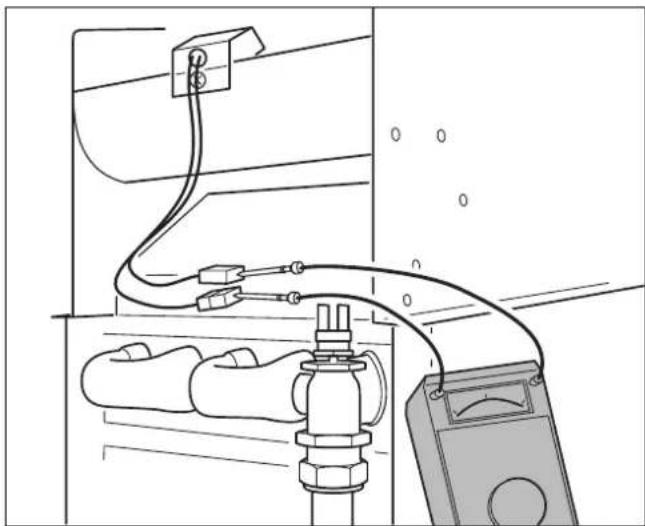

Abb. 44 Bei Logamax U114/124: Abgassensor prüfen

Abb. 45 Bei Logamax U114/124 (11 kW): Abgassensor tauschen

Abb. 46 Bei Logamax U114/124 (20 und 24 kW): Abgassensor tauschen

3.1.8 Schornsteinzug messen, Zu- und Abluftöffnungen prüfen (nur bei Logamax U114/124)

• Schornsteinzug an der Messstelle im Abgasrohr mit Schrägrohrmanometer oder Digitalmesskoffer messen. Der gemessene Wert muss zwischen 3 und 5 Pa liegen.
• Prüfen, ob die Zu- und Abluftöffnungen ausreichend dimensioniert und nicht zugestellt oder verstopft sind.

3.1.9 Maßnahmen zur Erreichung des notwendigen Schornsteinzuges und der erforderlichen Zu- und Abluft.

Zur Erreichung des notwendigen Schornsteinzuges und der erforderlichen Zu- und Abluft sind in der Regel Baumaßnahmen erforderlich. Die Festlegung der Maßnahmen sollten mit dem Bezirksschornsteinfegermeister abgestimmt werden.

Mögliche Ursachen für zu geringen Schornsteinzug können sein:

– Im Schornstein entsteht Nebenluft durch offene Reinigungsoffnungen oder über andere an den Schornstein angeschlossene Brennstellen.
- Der Schornstein hat nicht die erforderlichen Abmessungen oder durch nachträglichen Anschluss weiterer Brennstellen sind die Abmessungen nicht mehr ausreichend.
- Zu- und Abluftöffnungen sind zu klein. Der freie Querschnitt sollte mindestens 150 cm ^2 betragen.

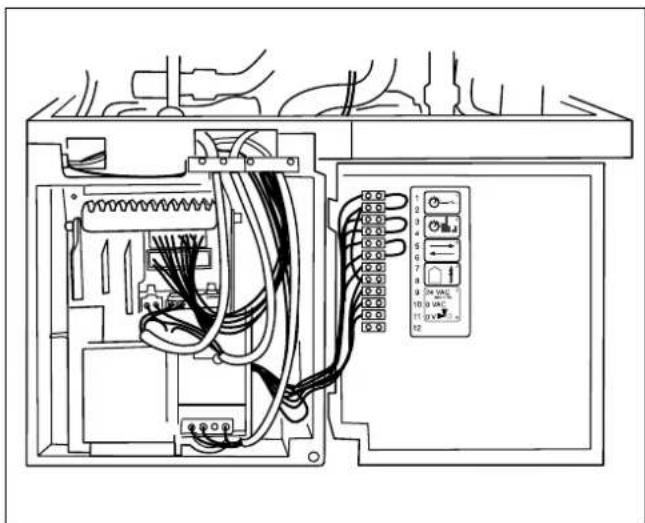

3.1.10 UBA tauschen

● Anlage vom Stromnetz trennen.

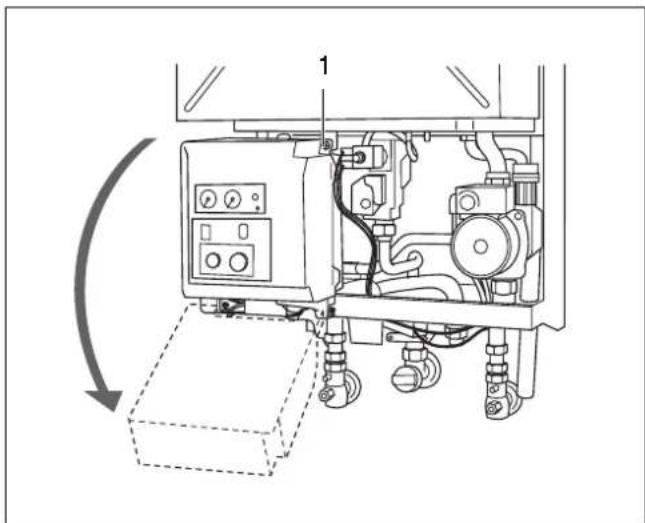

- Kreuzschlitzschraube (Abb. 48, Pos. 1) am UBA-Gehäuse lösen.
- UBA-Gehäuse herunterklappen.

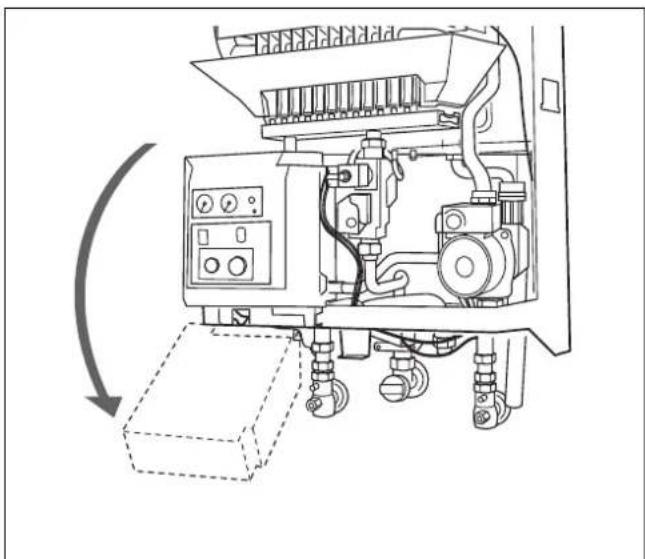

Abb. 48 UBA-Gehäuse herunterklappen

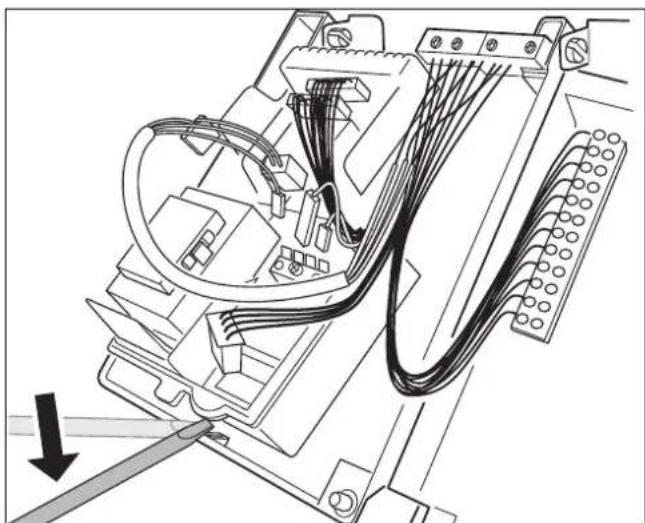

• UBA-Gehäuse öffnen.
• Position der Kabelstecker notieren, alle Kabelstecker abziehen.

Abb. 49 UBA-Gehäuse öffnen

• UBA leicht anheben und nach vorn herausnehmen (Schnappverschluss).
• Neuen UBA einsetzen.
• Alle Kabelstecker auf die richtige Position aufstecken.
• UBA-Gehäuse schließen.
• UBA-Gehäuse hochklappen und festschrauben.
• Verkleidung anbringen.
  ● Anlage ans Stromnetz schalten.

Abb. 50 UBA leicht anheben und herausnehmen

3.1.11 Gebläse prüfen (nur bei Logamax U112/122)

● Anlage vom Stromnetz trennen.
- Kabelzuordnung notieren, Kabelstecker am Gebläse abziehen.
- An den Anschlüssen des Gebläses Widerstand messen.
Für Logamax U112/122 (11 kW) gilt: Beträgt der Widerstand ca. 80 Ω, ist das Gebläse in Ordnung.

Für Logamax U112/122 (20, 24 und 28 kW) gilt: Beträgt der Widerstand ca. 40 Ω, ist das Gebläse in Ordnung.

• Ist das Gebläse in Ordnung, Kabelstecker aufstecken.
  ● Anlage ans Stromnetz schalten.

Abb. 51 Bei Logamax U112/122 (11 kW): Gebläse prüfen

Abb. 52 Bei Logamax U112/122 (20, 24 und 28 kW): Gebläse prüfen

3.1.12 Gebläse tauschen bei Logamax U112/122 (11 kW)

● Anlage vom Stromnetz trennen.
● Gummimanschette (Abb. 53, Pos. 2) des Abgasrohres nach oben schieben.
- Verbindungsring (Abb. 53, Pos. 1) nach oben schieben.
- Zwei Schrauben (Abb. 53, Pos. 3) des Wärmetauscher-Abdeckbleches lösen und Abdeckblech mit Gebläse nach vorne ziehen.

1 2 3

Abb. 53 Gebläse vom Abgasadapter lösen

• Kabelzuordnung notieren (Abb. 54, Pos. 1), alle Kabelstecker abziehen.
• Abdeckblech mit Gebläse nach vorne herausziehen (Abb. 54, Pos. 2).

Abb. 54 Gebläse mit Abdeckblech herausnehmen

• 3 Schrauben (Abb. 55, Pos. 1) auf der Unterseite des Abgaswinkels lösen.
• Gebläse (Abb. 55, Pos. 2) mit Abgaswinkel (Abb. 55, Pos. 3) abnehmen.
• Zwei Schrauben (Abb. 55, Pos. 4) am Abgaswinkel lösen.
• Gebläse abnehmen und neues Gebläse ansetzen.
• Zusammenbau erfolgt in umgekehrter Reihenfolge.
  ● Anlage ans Stromnetz schalten.

Abb. 55 Gebläse tauschen

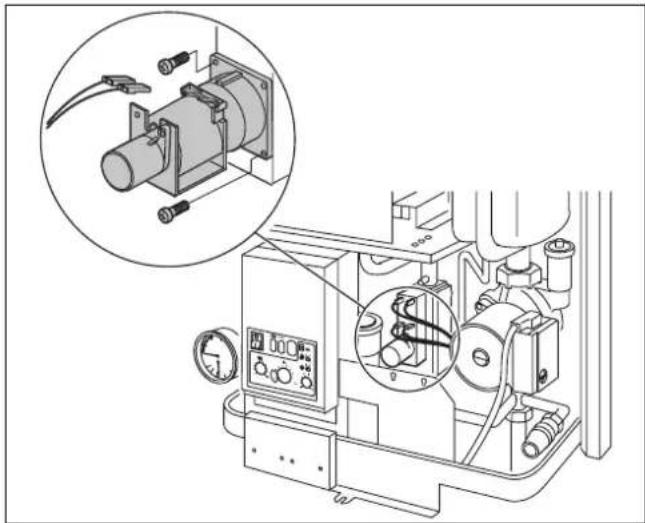

3.1.13 Gebläse tauschen bei Logamax U112/122 (20, 24 und 28 kW)

● Anlage vom Stromnetz trennen.
• Zwei Schrauben lösen.
- Kabelzuordnung notieren, alle Kabelstecker abziehen.
- Gebläse entnehmen, durch neues ersetzen und mit den zwei Schrauben befestigen.
● Kabelstecker aufstecken.
● Anlage ans Stromnetz schalten.

Abb. 56 Bei Logamax U112/122 (20/24 /28kW): Gebläse tauschen

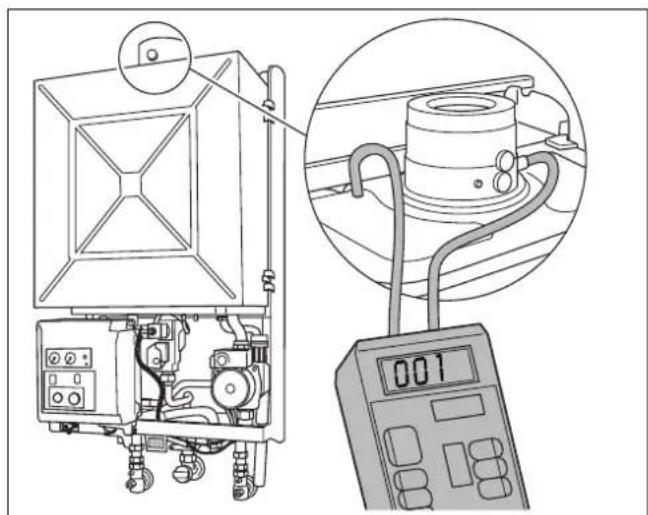

3.1.14 Differenzdruck messen bei Logamax U112/122 (11, 20, 24 und 28 kW)

• Zwei Schrauben am Differenzdruckschalter (11 kW) um etwa zwei Umdrehungen lösen und Differenzdruckschalter herausnehmen (Abb. 59).
• Beide Schläuche abziehen (Schlauchzuordnung notieren!) und mit einem Druckmessgerät verbinden.
• Netzschalter auf „I“ stellen.
  ● Differenzdruck messen.

	Einschalt-punkt	Ausschalt-punkt
Logamax U122 (11 kW)	52 Pa 38 Pa
Logamax U112/122 (20 kW)	79 Pa 64 Pa
Logamax U122 (24 kW)	56 Pa 41 Pa
Logamax U122 (28 kW)	69 Pa 56 Pa

• Netzschalter auf „0“ stellen.
• Schläuche vom Druckmessgerät abziehen.

Abb. 57 Bei Logamax U122 (11 kW): Differenzdruck messen

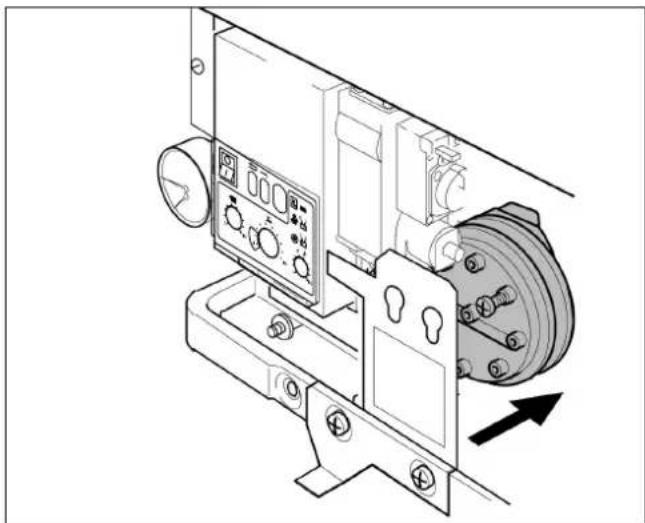

3.1.15 Differenzdruckschalter tauschen bei Logamax U122 (11 kW)

• Zwei Schrauben am Differenzdruckschalter zwei Umdrehungen lösen und Differenzdruckschalter herausnehmen.
• Kabelzuordnung notieren, Kabelstecker abziehen.
• Schlauchzuordnung notieren, Schläuche abziehen.
• Neuen Differenzdruckschalter mit den Schläuchen verbinden und Kabelstecker aufstecken.
• Differenzdruckschalter in das Halteblech einhängen und verschrauben.

Abb. 59 Bei Logamax U122 (11 kW): Differenzdruckschalter tauschen

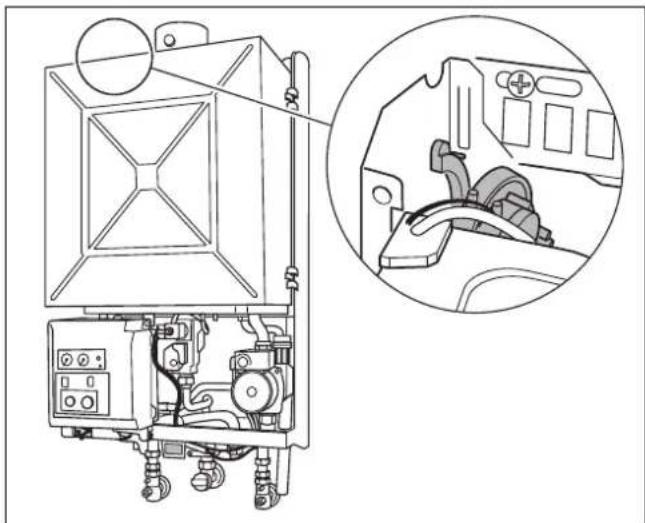

3.1.16 Differenzdruckschalter tauschen bei Logamax U112/122 (20, 24 und 28 kW)

• Differenzdruckschalter aus dem Schnappverschluss herausnehmen.
• Kabelzuordnung notieren, Kabelstecker abziehen.
• Schlauchzuordnung notieren, Schläuche abziehen.
• Neuen Differenzdruckschalter mit den Schläuchen verbinden und Kabelstecker aufstecken.
• Differenzdruckschalter in den Schnappverschluss einrasten.

Abb. 60 Bei Logamax U112/122 (20, 24 und 28 kW): Differenzdruckschalter tauschen

3.1.17 Verbrennungsluft-Abgassystem und Schläuche zum Differenzdruckschalter prüfen

Prüfen Sie das Verbrennungsluft-Abgassystem und die Schläuche auf Verstopfungen oder übermäßige Verschmutzung und beseitigen Sie diese.

• Schläuche mit Differenzdruckschalter verbinden.
• Differenzdruckschalter in das Halteblech einhängen und verschrauben.

3.1.18 Kabelverbindungen des UBA prüfen

● Anlage vom Stromnetz trennen.
- Kreuzschlitzschraube am UBA-Gehäuse lösen.
- UBA-Gehäuse herunterklappen.
- UBA-Gehäuse öffnen.
- Sämtliche Kabelanschlüsse auf festen Sitz prüfen und gegebenenfalls fest aufstecken oder festschrauben.
- UBA-Gehäuse schließen.
- UBA-Gehäuse hochklappen und festschrauben.
● Anlage ans Stromnetz schalten.

Abb. 61 Kabelverbindungen des UBA prüfen

3.1.19 Feinsicherungen prüfen

● Anlage vom Stromnetz trennen.
- Kreuzschlitzschraube am UBA-Gehäuse lösen.
- UBA-Gehäuse herunterklappen.
- UBA-Gehäuse öffnen.
- Feinsicherungen (Abb. 62) auf Durchgang prüfen oder Sichtkontrolle. Wenn defekt, durch eine neue 1,25 AT-Sicherung ersetzen.

Sicherung Funktion

1 Glühzündelektrode

2 UBA, Sensoren, Thermostate

3 UBA, Dreiwegeventil

• UBA-Gehäuse schließen.
• UBA-Gehäuse hochklappen und festschrauben.
  ● Anlage ans Stromnetz schalten.

Abb. 62 Feinsicherung prüfen

3.1.20 Sicherheitstemperaturbegrenzer (STB) prüfen

• Nur bei Logamax U112/122: Brennerraumdeckel abnehmen.
  ● Schutzkappe (Abb. 63, Pos. 1) abziehen.
• Kabelzuordnung notieren, Steckverbindung der Kabel zum STB lösen.
• Widerstandsmessung an den Polen des STB durchführen. Ist der Widerstand größer als 3 Ω, ist der STB defekt.
• Ist der STB in Ordnung, Steckverbindung herstellen, Schutzkappe aufziehen.
• Nur bei Logamax U112/122: Brennerraumdeckel anbringen.

Abb. 63 Sicherheitstemperaturbegrenzer prüfen

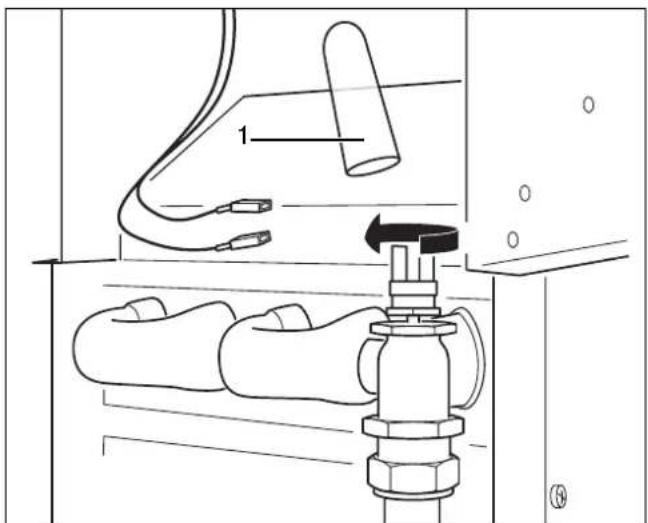

3.1.21 Sicherheitstemperaturbegrenzer (STB) tauschen

• Nur bei Logamax U112/122: Brennerraumdeckel abnehmen.
  ● Schutzkappe (Abb. 64, Pos. 1) abziehen.
• Kabelzuordnung notieren, Steckverbindung der Kabel zum STB lösen.
• STB herausschrauben und neuen einschrauben. Gewinde mit Wärmeleitpaste versehen.

HINWEIS!

Der STB hat keine direkte Verbindung zum Heizwasserkreislauf.

• Steckverbindung herstellen, Schutzkappe aufziehen.
• Nur bei Logamax U112/122: Brennerraumdeckel anbringen.

1

Abb. 64 Sicherheitstemperaturbegrenzer tauschen

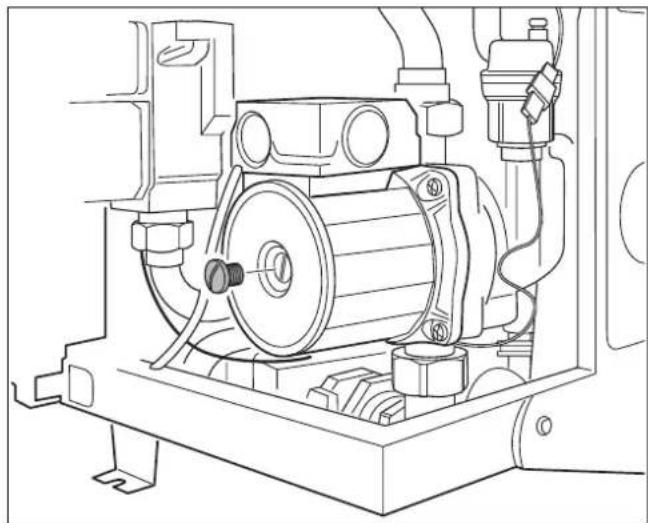

3.1.22 Umwälzpumpe prüfen

• Verschlussschraube an der Umwälzpumpe abschrauben.
• Netzschalter am UBA auf „I“ stellen.
• Prüfen, ob Umwälzpumpe läuft. Durch längere Stillstandszeit der Heizungsanlage kann die Umwälzpumpe mechanisch blockiert sein. Mit Hilfe eines Schraubendrehers und Drehen in Laufrichtung der Umwälzpumpe lässt sich diese Blockade lösen. Führt dies zu keinem Erfolg, ist die Umwälzpumpe defekt.
• Ist die Umwälzpumpe in Ordnung, Verschluss-schraube einschrauben.

Abb. 65 Umwälzpumpe prüfen

3.1.23 Umwälzpumpe tauschen

● Anlage vom Stromnetz trennen.
● Wartungshähne schließen.
- Logamax U122/U124 entsprechend „Montage- und Wartungsanweisung“ entleeren.
- Schraube am Klemmenkasten der Umwälzpumpe lösen und Klemmenkasten öffnen. Kabelzuordnung notieren, Kabel lösen.
- Verschraubungen an der Umwälzpumpe lösen und Pumpe herausnehmen.
- Neue Pumpe einsetzen und verschrauben.
- Kabel in der zuvor notierten Zuordnung im Klemmenkasten anklemmen, Klemmenkasten schließen und verschrauben.
● Anlage ans Stromnetz schalten.
● Wartungshähne öffnen.

HINWEIS!

Logamax U122/U124 entsprechend „Montage- und Wartungsanweisung“ füllen und entlüften.

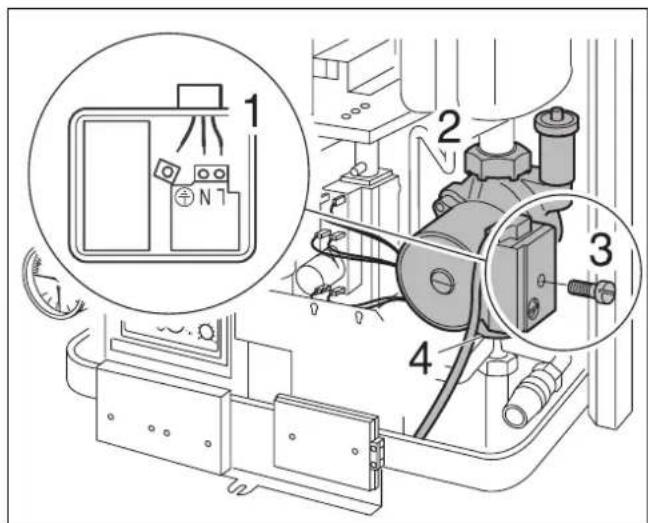

Abb. 66 Logamax U112/122 (11 KW): Umwälzpumpe tauschen

3.1.24 Vorlaufsensor prüfen

• Steckverbindung am Kabel zum Sensor auseinanderziehen.
  ● Widerstand des Sensors (Abb. 67, Pos. 1) messen.
• Mit Sekundenthermometer Temperatur in der Nähe des Sensors messen.
• Messwerte mit den Werten der Tab. 3 auf der folgenden Seite vergleichen. Weichen die Werte ab, ist der Sensor defekt.
• Ist der Sensor in Ordnung, Steckverbindung zusammenstecken.

Abb. 67 Vorlaufsensor prüfen

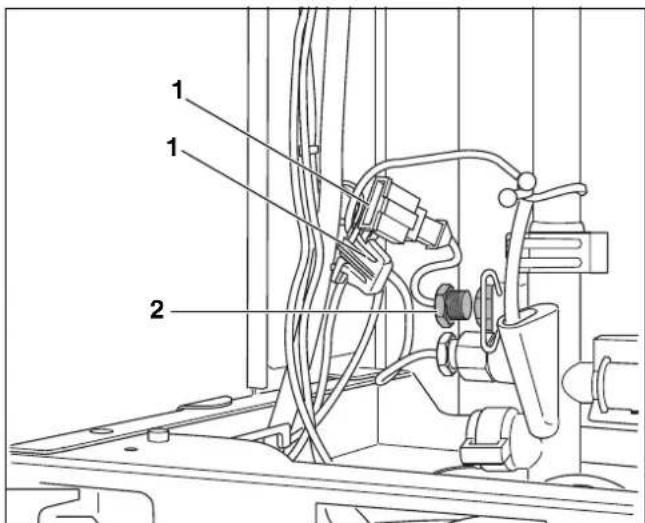

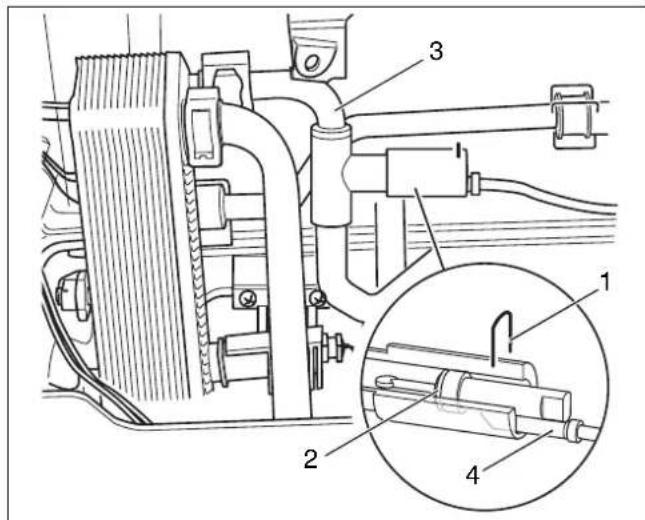

3.1.25 Vorlaufsensor tauschen

● Wartungshähne schließen.
● Logamax U112/U114/U122/U124 entleeren.
- Steckverbindung lösen (Abb. 68, Pos. 1).
- Sensor herausschrauben (Abb. 68, Pos. 2) und durch neuen ersetzen.
- Steckverbindung der Kabel zusammenstecken.
● Wartungshähne öffnen.

HINWEIS!

Logamax U112/U114/U122/U124 entsprechend „Montage- und Wartungsanweisung“ füllen und entlüften.

Abb. 68 Vorlaufsensor tauschen

3.1.26 Kabel zum Vorlaufsensor prüfen

Prüfen Sie alle Steckverbindungen zu den Sensoren/ zum Brennerthermostat und im UBA auf einwandfreien Sitz. Sollte ein Stecker nicht richtig gesteckt sein, so kann das die Ursache für eine Störungsmeldung gewesen sein. Starten Sie danach den Kessel mit „reset“.

• Netzschalter auf „0“ stellen.
  ● Anlage stromlos machen.
• Steckverbindung am Kabel zum Sensor/Brennerthermostat auseinanderziehen.
• Kabel zwischen Steckverbindung und 24-poligem Stecker in dem UBA mit Durchgangsprüfer prüfen.
• Sind die Kabel in Ordnung, Steckverbindung zusammenstecken.
• Anlage ans Stromnetz schalten.
• Netzschalter auf „l“ stellen.

Abb. 69 Kabel zum Vorlaufsensor prüfen

3.1.27 Heizwassersensor prüfen

• Steckverbindung am Kabel zum Heizwassersensor auseinanderziehen.
• Widerstand messen, Temperatur am Thermo-Manometer ablesen (Toleranz ± 5 K) und mit den Werten in Tab. 3 vergleichen. Weichen die Werte stark ab, ist der Heizwassersensor defekt.
• Wenn der Heizwassersensor in Ordnung ist, Steckverbindung wieder herstellen.

Abb. 70 Heizwassersensor prüfen

Temperatur [°C] Widerstand [Ω]
0 29490
5 23462
10 18787
15 15136
20 12268
25 10000
30 8197
35 6754
40 5594
45 4656
50 3893
55 3271
60 2760
65 2339
70 1990
75 1700
80 1458
85 1255
90 1084
95 939,6
100	817,2

Tab. 3 Widerstandswerte des Vorlauf- und Heizwassersensors (Richtwerte)

3.1.28 Heizwassersensor tauschen

● Wartungshähne schließen.
- Logamax U112/114/122/124 entsprechend „Montage- und Wartungsanweisung“ entleeren.
- Steckverbindung am Kabel zum Heizwassersensor auseinanderziehen.
- Heizwassersensor herausschrauben und durch neuen Sensor ersetzen.
- Steckverbindung der Kabel herstellen.
● Wartungshähne öffnen.
- Logamax U112/114/122/124 entsprechend „Montage- und Wartungsanweisung“ füllen und entlüften.

Abb. 71 Heizwassersensor tauschen

3.1.29 Glühzündelektrode prüfen

● Anlage vom Stromnetz trennen.
- Kreuzschlitzschraube am UBA-Gehäuse lösen.
- UBA-Gehäuse herunterklappen.
- UBA-Gehäuse öffnen.
- Kabelstecker der Glühzündelektrode aus dem UBA-Gehäuse herausziehen.
- Glühzündelektrode auf Durchgang prüfen. Ist Durchgang vorhanden, ist die Glühzündelektrode in Ordnung.
- Ist die Glühzündelektrode in Ordnung, Kabelstecker in UBA-Gehäuse einstecken.
- UBA-Gehäuse schließen.
- UBA-Gehäuse hochklappen und festschrauben.
● Anlage ans Stromnetz schalten.

Abb. 72 Glühzündelektrode prüfen

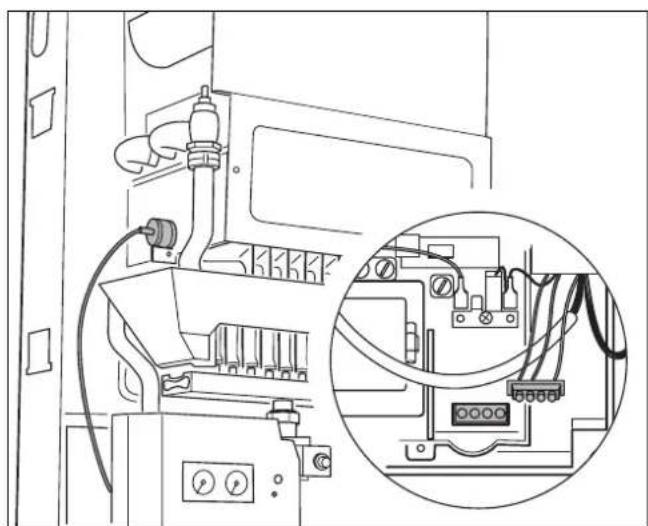

3.1.30 Glühzündelektrode tauschen

● Anlage vom Stromnetz trennen.
- Nur bei Logamax U112/122: Brennerraumdeckel abnehmen.
- Nur bei Logamax U114/124: Schutzdeckel entfernen.

Abb. 73 Bei Logamax U114/124: Schutzdeckel abnehmen

• Kreuzschlitzschraube am UBA-Gehäuse lösen.
• UBA-Gehäuse herunterklappen.
• UBA-Gehäuse öffnen.
• Kabelstecker der Glühzündelektrode aus dem UBA-Gehäuse herausziehen.

Abb. 74 Kabelstecker aus UBA-Gehäuse ziehen

• Befestigungsschraube zwei Umdrehungen lösen und Glühzündelektrode herausziehen (Abb. 75).
• Neue Glühzündelektrode einsetzen und Befestigungsschrauben festschrauben.
• Kabelstecker der Glühzündelektrode in UBA-Gehäuse einstecken.
• UBA-Gehäuse schließen.
• UBA-Gehäuse hochklappen und festschrauben.
  ● Anlage ans Stromnetz schalten.
• Nur bei Logamax U112/122: Brennerraumdeckel montieren.
• Nur bei Logamax U114/124: Schutzdeckel aufstecken.
  ● Anlage ans Stromnetz schalten.

Abb. 75 Glühzündelektrode tauschen

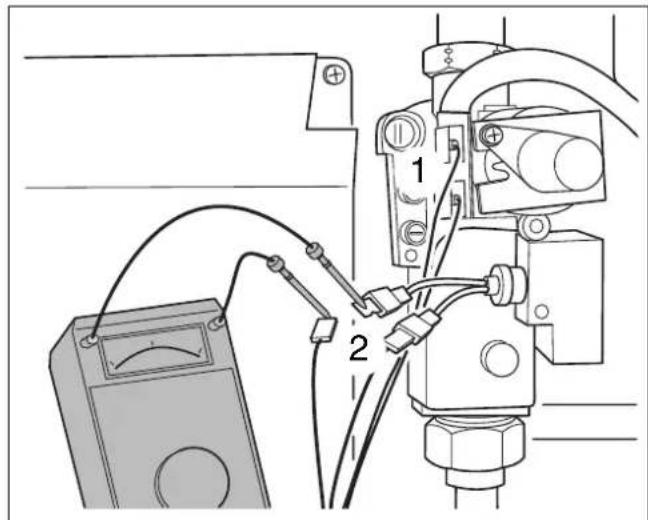

3.1.31 Ansteuerung der Gasarmatur prüfen

• Netzschalter auf „0“ stellen.
• Einen Kabelstecker der Gasarmatur (Abb. 76/ Abb. 77, Pos. 1) abziehen und Strommessgerät dazwischenschalten, Messbereich bis 1000 mA Wechselstrom.
• Netzschalter auf "I" stellen.
• Logamax U112/114/122/124 mit "reset" entriegeln und während des Startvorganges Strom ablesen.
  ● Gleichen Messvorgang an Pos. 2 durchführen (Abb. 76/Abb. 77, Pos. 2).
• Ist der gemessene Strom bei Pos. 1: ca. 210 mA, Pos. 2: ca. 450 mA ist die Ansteuerung der Gasarmatur in Ordnung.
• Netzschalter auf "0" stellen.
• Ist die Ansteuerung der Gasarmatur in Ordnung, Kabelstecker wieder aufstecken.

Abb. 76 Logamax U112/114/122/124 (11kW): Ansteuerung der Gasarmatur prüfen

Abb. 77 Logamax U112/114/122/124 (20, 24 und 28 kW): Ansteuerung der Gasarmatur prüfen

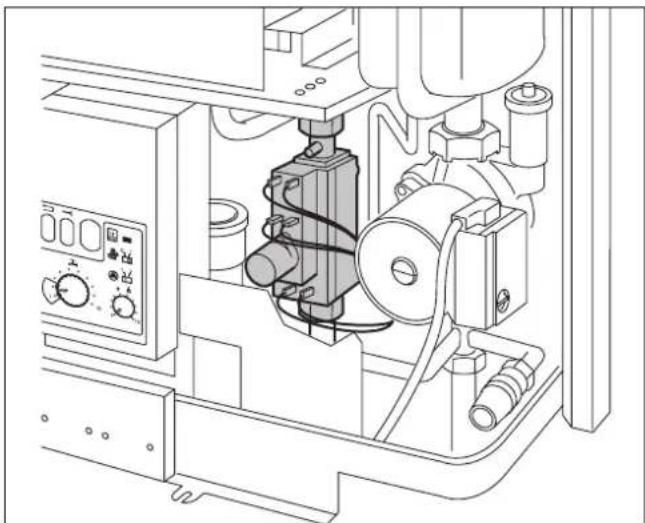

3.1.32 Gasarmatur tauschen

VORSICHT!

Arbeiten an gasführenden Teilen dürfen nur von einer konzessionierten Fachfirma ausgeführt werden!

• Gashahn schließen.
- Bei Logamax U112/114/122/124 (20, 24 und 28 kW) Halteblech des Typenschildes abschrauben.
- Kabelzuordnung notieren, alle Kabelstecker von der Gasarmatur abziehen.
- Überwurfmuttern lösen.
- Ventil herausnehmen und neues Ventil mit Gasrohrleitung verschrauben.
- Alle Kabelstecker in der zuvor notierten Zuordnung aufstecken.
- Alle Inbetriebnahmearbeiten entsprechend der "Montage- und Wartungsanweisung" durchführen, dabei Inbetriebnahmeprotokoll ausfüllen. Zusätzlich alle von den Austauscharbeiten betroffenen Dichtstellen in die Dichtheitskontrolle im Betriebszustand einbeziehen!

Abb. 79 Bei Logamax U112/114/122/124 (20, 24 und 28 kW): Gasarmatur tauschen

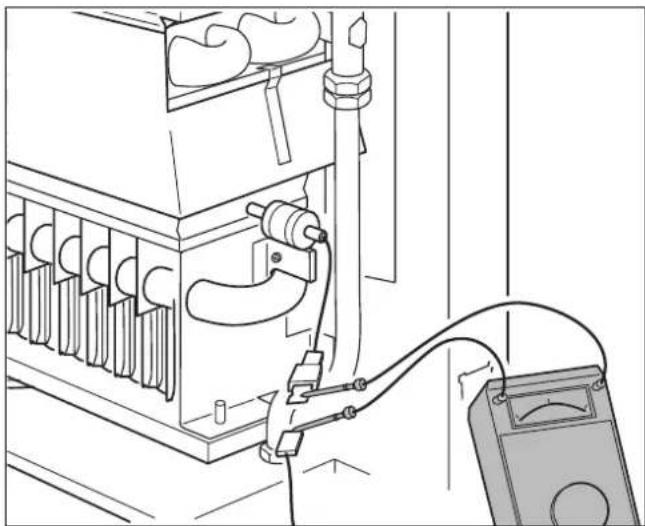

3.1.33 Ionisationsstrom messen

● Anlage stromlos schalten.
- Steckverbindung des Überwachungskabels lösen und Messgerät in Reihe anschließen. Am Messgerät den μA-Gleichstrombereich wählen. Das Messgerät muss eine Auflösung von mindestens 1 μA haben.
- Anlage elektrisch wieder in Betrieb nehmen und Schornsteinfegerschalter in Stellung "1" stellen.
- Ionisationsstrom messen. Der Ionisationsstrom muss > 2 μA Gleichstrom betragen.
- Messwert in das Protokoll eintragen.
● Anlage stromlos schalten.
- Messgerät abnehmen und Steckverbindung wieder zusammenstecken.
Schornsteinfegerschalter in Stellung "0" stellen.
- Gegebenenfalls "reset"-Taste drücken.

Abb. 81 Bei Logamax U112(K)/U122(K): Ionisationsstrom messen

3.1.34 Ionisationselektrode tauschen

• Nur bei Logamax U112/122: Brennerraumdeckel abnehmen.
  ● Nur bei Logamax U114/124: Schutzkappe abziehen.

Abb. 82 Logamax U114/124: Schutzkappe abziehen

• Befestigungsschraube zwei Umdrehungen lösen und Ionisationselektrode herausziehen.
• Neue Ionisationselektrode einsetzen und Befestigungsschraube festschrauben.
• Steckverbindung des Kabels zusammenstecken.
• Nur bei Logamax U112/122: Brenneraumdeckel montieren.
• Nur bei Logamax U114/124: Schutzkappe anbringen.

Abb. 83 Ionisationselektrode tauschen

3.1.35 Spule des Modulationsventils prüfen

• Beide Kabelstecker an der Spule des Modulationsventils abziehen.
• Spule auf Durchgang prüfen. Ist Durchgang vorhanden, ist die Spule des Modulationsventil in Ordnung
• Ist die Spule des Modulationsventils in Ordnung, Kabelstecker aufstecken.

Abb. 85 Logamax U112/114/122/124 (20, 24 und 28 kW): Spule des Modulationsventils prüfen

3.1.36 Strom an der Spule des Modulationsventils messen

• Einen Kabelstecker an der Spule des Modulationsventils abziehen.
• Strommessgerät dazwischen schalten.
• Netzschalter auf "I" stellen und "reset"-Taste drücken.
• Während des Startvorganges Strom ablesen. Ist der Strom größer als 100 mA Gleichstrom (DC), ist die Spule des Modulationsventils defekt.
• Netzschalter auf "0" stellen.
• Ist die Spule des Modulationsventils in Ordnung, Kabelstecker aufstecken.

Abb. 87 Logamax U112/114/122/124 (20, 24 und 28 kW): Strom an der Spule des Modulationsventils messen

3.1.37 Modulationsventil tauschen

VORSICHT!

Arbeiten an gasführenden Teilen dürfen nur von einer konzessionierten Fachfirma ausgeführt werden!

• Gashahn schließen.
- Kabelzuordnung notieren, alle Kabelstecker von der Spule des Modulationsventils abziehen.
- Zwei bzw. vier Schrauben am Flansch lösen und Modulationsventil entnehmen.
- Neues Modulationsventil aufsetzen und verschrauben.
• Kabelstecker aufstecken.
- Alle Inbetriebnahmearbeiten entsprechend der "Montage- und Wartungsanweisung" durchführen, dabei Inbetriebnahmeprotokoll ausfüllen. Zusätzlich alle von den Austauscharbeiten betroffenen Dichtstellen in die Dichtheitskontrolle im Betriebszustand einbeziehen!

Abb. 89 Logamax U112/114/122/124 (20, 24 und 28 kW): Modulationsventil tauschen

3.1.38 Kabelanschlüsse der Gasarmatur prüfen

Kabelstecker Pos. 1: blaue Isolierhülse

Kabelstecker Pos. 2: grüne Isolierhülse

Kabelstecker Pos. 3: weiße Isolierhülse

Abb. 90 Logamax U122/124 (11 kW): Elektrische Anschlüsse der Gasarmatur prüfen

3.1.39 Kabelanschlüsse der Gasarmatur prüfen

Kabelstecker Pos. 1: schwarze Isolierhülse

Kabelstecker Pos. 2: grüne Isolierhülse

Abb. 91 Logamax U112/114/122/124 (20, 24 und 28 kW): Elektrische Anschlüsse der Gasarmatur prüfen

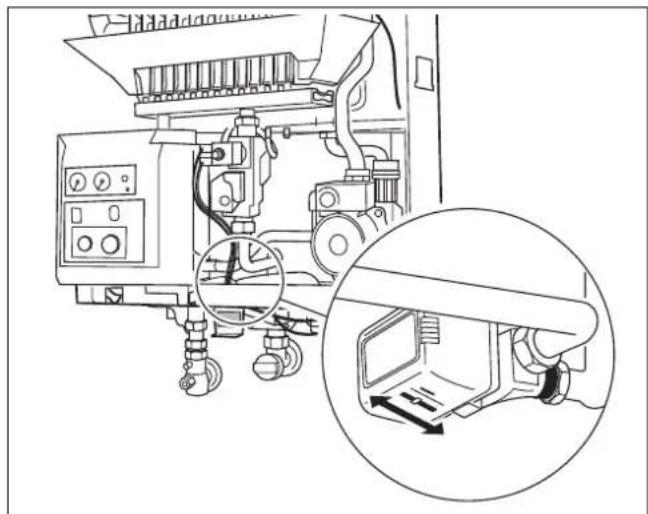

3.1.40 Ansteuerung des Dreiwegeventlis prüfen bei Logamax U112/114/122/124 (11 kW)

● Anlage vom Stromnetz trennen.
- Kabelzuordnung notieren, Kabelstecker abziehen.
- Spannungsmessgerät an die Kabel anschließen. Spannungsmessbereich 200 V Gleichspannung wählen.
● Anlage ans Stromnetz anschließen.
- Netzschalter auf "I" stellen und "reset"-Taste drücken.
- Nachdem der Logamax U112/114/122/124 in Betrieb gegangen ist, einen Warmwasserhahn öffnen. Der UBA zeigt =, für Warmwasser an.
- Spannung ablesen. Ist die gemessene Spannung 24 V Gleichspannung (DC), ist die Ansteuerung des Dreiwegeventils in Ordnung.
● Warmwasserhahn schließen.
- Netzschalter auf "0" stellen.
- Ist die Ansteuerung des Dreiwegeventils in Ordnung, Kabelstecker aufstecken.

Warm- wasser- kreis Heizkreis

Abb. 92 Logamax U122/124 (11 kW): Ansteuerung des Dreiwegeventils prüfen

3.1.41 Dreiwegeventil prüfen bei Logamax U112/114/122/124 (11kW)

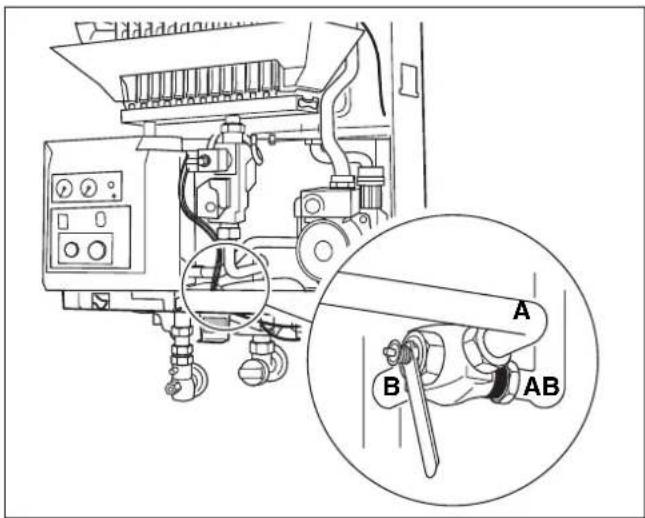

- Mit Hand oder Sekundenthermometer fühlen, ob Kreislauf geöffnet ist: Heizkreis bzw. Warmwasserkreis.

3.1.42 Dreiwegeventil tauschen bei Logamax U112/114/122/124 (11kW)

• Wartungshähne schließen und Logamax U112/114/122/124 entsprechend "Montage- und Wartungsanweisung" entleeren.
• Kabelstecker abziehen.
• Alle Rohrverschraubungen lösen.
• Dreiwegeventil entnehmen und neues mit neuen Dichtungen einsetzen.
  ● Rohranschlüsse verschrauben.
• Kabelstecker aufstecken.
• Wartungshähne öffnen und Logamax U112/114/122/124 entsprechend "Montage- und Wartungsanweisung" füllen und entlüften.

3.1.43 Ansteuerung des Dreiwegeventils prüfen bei Logamax U112/114/122/124 (20/24/28 kW)

• Anlage vom Stromnetz trennen, Netzschalter auf "0" stellen.
• Arretierung am Verstellmotor eindrücken und Bajonettverschluss durch Linksdrehung lösen.
• Verstellmotor entnehmen.
• Anlage ans Stromnetz schalten, Netzschalter auf "I" stellen und "reset"-Taste drücken.
• Nachdem der Logamax U112/114/122/124 (20/24/28 kW) in Betrieb gegangen ist, einen Warmwasserhahn öffnen. Der UBA zeigt =, für Warmwasser an. Läuft der Verstellmotor an - erkennbar an der Bewegung des Verstellhebels - ist die Ansteuerung des Dreiwegeventils in Ordnung.
  ● Warmwasserhahn schließen.
• Netzschalter auf "0" stellen.
• Ist die Ansteuerung des Dreiwegeventils in Ordnung, Verstellmototr aufstecken und mit Bajonettverschluss verriegeln.

3.1.44 Verstellventil wechseln

● Wartungshähne schließen und Logamax U112/114/122/124 (20/24/28 kW) entleeren.
- Verstellventil mit Schlüssel herausdrehen und neues Ventil einsetzen.
- Verstellmotor aufstecken und mit Bajonettverschluss verriegeln.
- Kabelstecker aufstecken.
- Wartungshähne öffnen und Logamax U112/114/122/124 (20/24/28 kW) entsprechend "Montage- und Wartungsanleitung" füllen und entlüften.

3.1.45 Dreiwegeventil wechseln

HINWEIS!

Das Dreiwegeventil nur ersetzen bei Leckbildungen an den Rohrverschraubungen.

A: Warmwasser, B: Heizung, AB: Kesselvorlauf

● Wartungshähne schließen und Logamax U112/114/122/124 (20/24/28 kW) entleeren.
- Alle Rohrverschraubungen lösen.
- Dreiwegeventil entnehmen und neues einsetzen.
- Rohranschlüsse verschrauben.
- Verstellmotor aufstecken und mit Bajonettverschluss verriegeln.
- Kabelstecker aufstecken.

LITERATUR!

Wartungshähne öffnen und Logamax U112/114/122/124 (20/24/28 kW) entsprechend "Montage- und Wartungsanleitung" füllen und entlüften.

Abb. 94 Logamax U112/114/122/124 (20/24/28 kW): Ansteuerung des Dreiwegeventils prüfen

Abb. 96 Logamax U112/114/122/124 (20/24/28 kW): Dreiwegeventil wechseln

3.1.46 Warmwassersensor prüfen bei Logamax U122/124 (11/20/24/28 kW)

• Kabelstecker auseinanderziehen.
  ● Widerstandmessgerät anschließen.
• Gemessenen Wert mit den Werten der Tab. 4 vergleichen. Stimmen die Werte (Toleranz ± 5%) überein, ist der Warmwassersensor in Ordnung.
• Messgerät abnehmen.
• Ist der Warmwassersensor in Ordnung, Kabelstecker zusammenstecken.

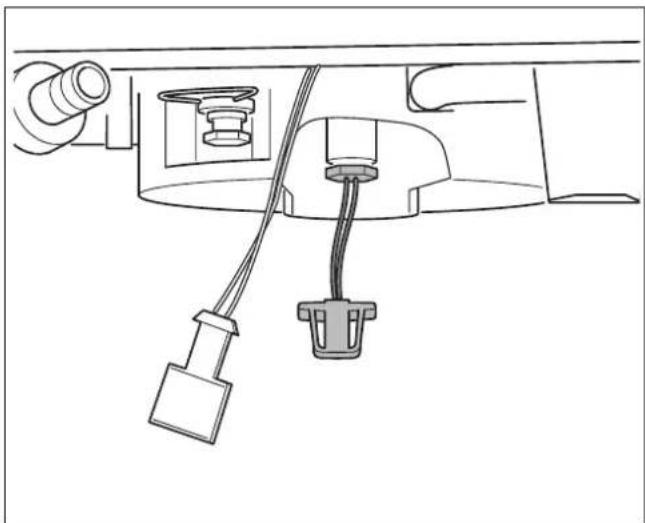

Abb. 97 Warmwassersensor prüfen

Temperatur [°C] Widerstand [Ω]
0 29490
5 23460
10 18790
15 15130
20 12260
25 10000
30 8194
35 6752
40 5593
45 4655
50 3893
55 3270
60 2760
65 2339
70 2000
75 1700
80 1458

Tab. 4 Widerstandswerte des Warmwassersensors (Richtwerte)

3.1.47 Warmwassersensor tauschen bei Logamax U112/114/122/124 (11/20/24/28 kW)

● Wartungshahn für Warmwasser schließen.
● Warmwassersensor herausschrauben. Achtung: Auslaufendes Wasser.
- Alte Dichtung entfernen und neuen 0-Ring auf Warmwassersensor aufstecken.
- Neuen Warmwassersensor einschrauben.
- Kabelstecker zusammenstecken.
● Wartungshahn öffnen.

3.1.48 Anschlüsse des ERC, RC oder Ein-/Aus-Temperaturreglers am Kessel (UBA) prüfen

● Anlage vom Stromnetz trennen.
- Kreuzschlitzschraube am UBA-Gehäuse lösen.
- UBA-Gehäuse herunterklappen (Abb. 99).
- UBA-Gehäuse an der linken Seite eindrücken und nach rechts öffnen (Abb. 100).
- Prüfen, ob ERC oder RC an 3 und 4 fest angeschlossen sind, oder
- prüfen, ob Ein-/Aus-Temperaturregler an 1 und 2 fest angeschlossen ist.

HINWEIS!

Im Auslieferungszustand ist zwischen Klemme 1 und 2 eine Blindbrücke vorhanden (Abb. 101). An 3 und 4 sollte eine Spannung von ca. 11,5V Gleichspannunnung liegen. Ist dies nicht der Fall, ist der UBA oder der Kabelbaum defekt.

• UBA-Gehäuse schließen.
• UBA-Gehäuse hochklappen und festschrauben.
  ● Anlage ans Stromnetz schalten.
• Netzschalter auf "I" stellen und "reset"-Taste drücken.
• Geht der Logamax U112/114/122/124 nach dem Start in den Heizbetrieb (Anzeige -.), ist der Raumtemperaturregler defekt oder die Kabelzuführung ist falsch oder defekt.
• Netzschalter auf "0" stellen.
• Ist der Raumtemperaturregler in Ordnung, Kabelbrücke entfernen, Kabel anklemmen, Klemmenkasten schließen und verschrauben.

3.1.49 Klemmleiste tauschen

• Alle Kabel lösen. Kabelzuordnung notieren.
• An der neuen Klemmleiste die Kabel in der richtigen Zuordnung anklemmen.

Abb. 98 Warmwassersensor tauschen

Abb. 99 UBA Gehäuse herunterklappen

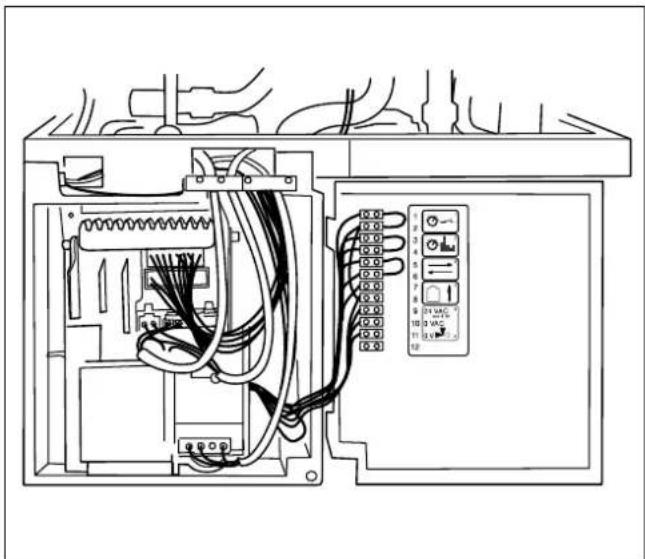

Abb. 100UBA Gehäuse öffnen

3.1.50 Anschlüsse am ERC, RC oder Ein-/Aus-Temperaturregler prüfen

• Kontaktverbindung zwischen Kabel und ERC, RC oder Ein-/Aus-Temperaturregler prüfen.
• Am ERC oder RC sollte eine Gleichspannung von ca. 11,5 V anliegen.

HINWEIS!

Um die Fehlerquelle ein zu grenzen kann das ERC oder RC vom Kessel abgeklemmt werden (Brücke an 3 und 4, Abb. 101, Pos. 2 erforderlich) und an 1 und 2 (Abb. 101, Pos. 1) eine leitende Brücke angeschlossen werden (Abb. 101).

Eine Heizungs- und Warmwasseranforderung erfolgt dann über die Potentiometereinstellung des UBA.

3.1.51 Raumtemperaturregler tauschen

• Kabelzuordnung notieren. Alle Kabel lösen.
• Am neuen Raumtemperaturregler Kabel in der richtigen Zuordnung anklemmen.
• Entsprechende Einstellungen am Raumtemperaturregler vornehmen.

Abb. 101Anschlüsse des Regelgerätes am Kessel prüfen.

Legende : Bezeichnung der Anschlüsse des Regelgerätes:

Pos. 1: Ein / Aus Temperaturregler

Pos. 3: I/O-Port / Kommunikationsanschluss

Pos. 4: Außentemperaturfühler

Pos. 5: Stromversorgung 24 VAC / max.6VA (Klemmen 9-10)

3-Wege-Ventil (Klemmen 9-10-11)

3.1.52 Brennerdruck kontrollieren

• Mindestens ein Heizkörperthermostatventil öffnen. Der Umlaufwasserheizer darf noch nicht eingeschaltet sein.
  ● Nur bei Logamax U112/U122:

Verschlussschraube des Messnippels (Abb. 102 bis Abb. 105, Pos. 1) um etwa zwei Umdrehungen lösen und Messschlauch des Druckmessgeräts auf den Messnippel schieben.

• Verschlussschraube der Brennerdruckmessstelle (Abb. 102 bis Abb. 105, Pos. 2) um etwa zwei Umdrehungen lösen und zweiten Messschlauch des Druckmessgeräts auf die Brennerdruckmessstelle schieben.
  ● Abdeckung der 2. Bedienebene (Abb. 106, Pos. 1) öffnen.
• Schornsteinfegerschalter (Abb. 106, Pos. 3) in Stellung "1" stellen.
• Servicetaste (Abb. 106, Pos. 4) drücken und ca. 10 Sek. gedrückt halten (Displayanzeige: "-/Y").

Abb. 103Brennerdruck kontrollieren (Logamax U112 und U122-20/24/28)

1

Abb. 104Brennerdruck kontrollieren (Logamax U124-11)

Abb. 105Brennerdruck kontrollieren (Logamax U114 und U124-20/24)

3.1.53 Minimalen Brennerdruck kontrollieren

● Regler für Warmwasser (Abb. 106, Pos. 2) auf "1" stellen.
- Brennerdruck mit dem Wert bei Kleinlast in Tab. 5 bei Logamax U114/U124 bzw. Tab. 6 bei Logamax U112/U122 vergleichen.

3.1.54 Maximalen Brennerdruck kontrollieren

● Regler für Warmwasser auf 10 stellen.
- Brennerdruck mit dem Wert bei Vollast in Tab. 5 bei Logamax U114/U124 bzw. Tab. 6 bei Logamax U112/U122 vergleichen.
- Regler für Warmwasser in ursprüngliche Stellung bringen.
● Schornsteinfegerschalter auf "0" stellen.
- Messschlauch des U-Rohr-Manometers abziehen.
- Verschlussschraube des Messnippels festdrehen.

Abb. 106Voreinstellung für "Brennerdruck kontrollieren"

Gasart	Brennerdruck in mbar für Nennwärmeleistung
	Logamax U124-11		Logamax U114-19		Logamax U124-20		Logamax U124-24
	Kleinlast	Volllast	Kleinlast	Volllast	Kleinlast	Volllast	Kleinlast	Volllast
Erdgas E 3,5 1	2,4 3,0 9,5 2,9 9	2 3,1 13,5
Erdgas LL	2,7 9,5 2,4 7,6 1,9 7,6 2,4	11,0
Flüssiggas 3P	10,3	37,5 9,0 27,8 8,9 33,5 9,2 43,0

Brennerdruck bezogen auf 15°C, 1013 mbar und trockenes Gas
Tab. 5 Brennerdruck Logamax U114/U124

Gasart	Brennerdruck in mbar für Nennwärmeleistung
	Logamax U122-11		Logamax U112-19		Logamax U122-20		Logamax U122-24		Logamax U122-28
	Kleinlast	Volllast	Kleinlast	Volllast	Kleinlast	Volllast	Kleinlast	Volllast	Kleinlast	Volllast
Erdgas E	3,6	13,0	3,4	10,5	2,5	10,5	3,4	15,0	3,8	16,0
Erdgas LL	2,6	9,5	2,7	8,4	2,1	8,4	2,7	12,0	3,6	16,0
Flüssiggas 3P	9,8	38,0	8,0	26,5	8,0	26,5	8,0	35,0	6,5	31,0

Brennerdruck bezogen auf 15°C, 1013 mbar und trockenes Gas
Tab. 6 Brennerdruck Logamax U112/U122

3.1.55 Warmwasserschalter säubern oder tauschen bei Logamax U112/114

Wird am UBA keine Fehlermeldung angezeigt und dennoch kein Warmwasser geliefert, kann dies an einer Verschmutzung oder Fehlfunktion des Warmwasserschalters liegen.

● U-Klammer (Abb. 107, Pos. 1) herausziehen.
- Warmwasserschalter waagrecht herausziehen, dabei auf den O-Ring (Abb. 107, Pos. 2) in der Halterung achten.
- Verbindungsrohr (Abb. 107, Pos. 3) zwischen Plattenwärmetauscher und Sanitäranschluss herausnehmen und durchspülen.
- Eventuellen Schmutz vom Warmwasserschalter abspülen.
- Verbindungsrohr zwischen Plattenwärmetauscher und Sanitäranschluss wieder anschließen.
- O-Ring einfetten und wieder einsetzen.

HINWEIS!

Beim Wiedereinsetzen des Warmwasserschalters darauf achten, dass die Nase (Abb. 107, Pos. 4) des Warmwasserschalters in die Nut eingreift.

• Warmwasserschalter einsetzen. Dabei auf Schalter drücken bis er einrastet.
  ● U-Klammer wieder einsetzen.

Abb. 107Logamax U112/114: U-Klammer herausziehen

Heizungsfachbetrieb:

Buderus

Deutschland

BBT Thermotechnik GmbH

Buderus Deutschland, D-35573 Wetzlar

www.heiztechnik.buderus.de

[e-mail]

Österreich

Buderus Austria Heiztechnik GmbH

Karl-Schönherr-Str. 2, A-4600 Wels

www.buderus.at

[e-mail]

Schweiz

Buderus Heiztechnik AG

Netzibodenstr. 36, CH-4133 Pratteln

www.buderus.ch

[e-mail]
