BEDIENUNGSANLEITUNG Logamax U154 BUDERUS

Bitte vor Bedienung sorgfältig lesen

Liebe Kundin, lieber Kunde,

das Buderus Gas-Heizgerät Logamax U152/154 ist nach den neuesten technologischen Erkenntnissen und sicherheitstechnischen Regeln konstruiert und gefertigt. Dabei wurde auf die Bedienungsfreundlichkeit besonders Wert gelegt.

Zur optimal sicheren, wirtschaftlichen und umweltfreundlichen Nutzung der Anlage empfehlen wir Ihnen, die Sicherheitshinweise und die Bedienungsanleitung zu beachten. a

Inhaltsverzeichnis

1 Symbolerklärung und Sicherheitshinweise .... 3

1.1 Symbolerklärung 3
1.2 Sicherheitshinweise .... 3

2 Bedienungsübersicht 4

3 Inbetriebnahme 5

3.1 Vor der Inbetriebnahme ..... 5
3.2 Gerät ein-/ausschalten 6
3.3 Heizung einschalten 6
3.4 Heizungsregelung 6
3.5 Geräte mit Warmwasserspeicher: Warmwassertemperatur einstellen .....7
3.6 Logamax U152-20/24K und Logamax U154-20/24K: Warmwassertemperatur einstellen .....7
3.7 Sommerbetrieb (nur Warmwasserbereitung) .....8
3.8 Frostschutz 8
3.9 Störungen 8
3.10 Pumpenblockierschutz 9
3.11 Thermische Desinfektion (Logamax U152-20/24 und Logamax U154-20/24) ....9

4 Energiesparhinweise .... 10

5 Allgemeines .... 11

1 Symbolerklärung und Sicherheitshinweise

1.1 Symbolerklärung

Warnhinweise

Warnhinweise im Text werden mit einem grau hinterlegten Warndreieck gekennzeichnet und umrandet.

Bei Gefahren durch Strom wird das Ausrufezeichen im Warndreieck durch ein Blitzsymbol ersetzt.

Signalwörter am Beginn eines Warnhinweises kennzeichnen Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.

• HINWEIS bedeutet, dass Sachschäden auftreten können.
  • VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können.
• WARNUNG bedeutet, dass schwere Personenschäden auftreten können.
• GEFAHR bedeutet, dass lebensgefährliche Personenschäden auftreten können.

Wichtige Informationen

Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem nebenstehenden Symbol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Textes begrenzt.

Weitere Symbole

Symbol Bedeutung

►Handlungsschritt

→ Querverweis auf andere Stellen im Dokument oder auf andere Dokumente

• Aufzählung/Listeneintrag

– Aufzählung/Listeneintrag (2. Ebene)

Tab. 1

1.2 Sicherheitshinweise

Gefahr bei Gasgeruch

▶ Gashahn schließen (→ Seite 5).
▶ Fenster öffnen.
▶Keine elektrischen Schalter betätigen.
▶Offene Flammen löschen.
▶Von außerhalb Gasversorgungsunternehmen und zugelassenen Fachbetrieb anrufen.

Gefahr bei Abgasgeruch

▶ Gerät ausschalten (→ Seite 6).
▶Fenster und Türen öffnen.
▶Zugelassenen Fachbetrieb benachrichtigen.

Aufstellung, Umbau

▶Gerät nur durch einen zugelassenen Fachbetrieb aufstellen oder umbauen lassen.
▶Abgasführende Teile nicht ändern.
▶Bei raumluftabhängigem Betrieb: Be- und Entlüftungsöffnungen in Türen, Fenstern und Wänden nicht verschließen oder verkleinern. Bei Einbau fugendichter Fenster Verbrennungsluftversorgung sicherstellen.

Inspektion und Wartung

▶Empfehlung für den Kunden: Wartungs- und Inspektionsvertrag mit jährlicher Inspektion und bedarfsabhängiger Wartung mit einem zugelassenen Fachbetrieb abschließen.
▶Der Betreiber ist für die Sicherheit und Umweltverträglichkeit der Heizungsanlage verantwortlich (Bundes-Immissionsschutzgesetz).
▶Nur Originalersatzteile verwenden!

Explosive und leicht entflammbare Materialien

▶Leicht entflammbare Materialien (Papier, Verdünnung, Farben usw.) nicht in der Nähe des Gerätes verwenden oder lagern.

Verbrennungs-/Raumluft

▶Verbrennungs-/Raumluft frei von aggressiven Stoffen halten (z. B. Halogenkohlenwasserstoffe, die Chlor- oder Fluorverbindungen enthalten). Korrosion wird so vermieden.

2 Bedienungsübersicht

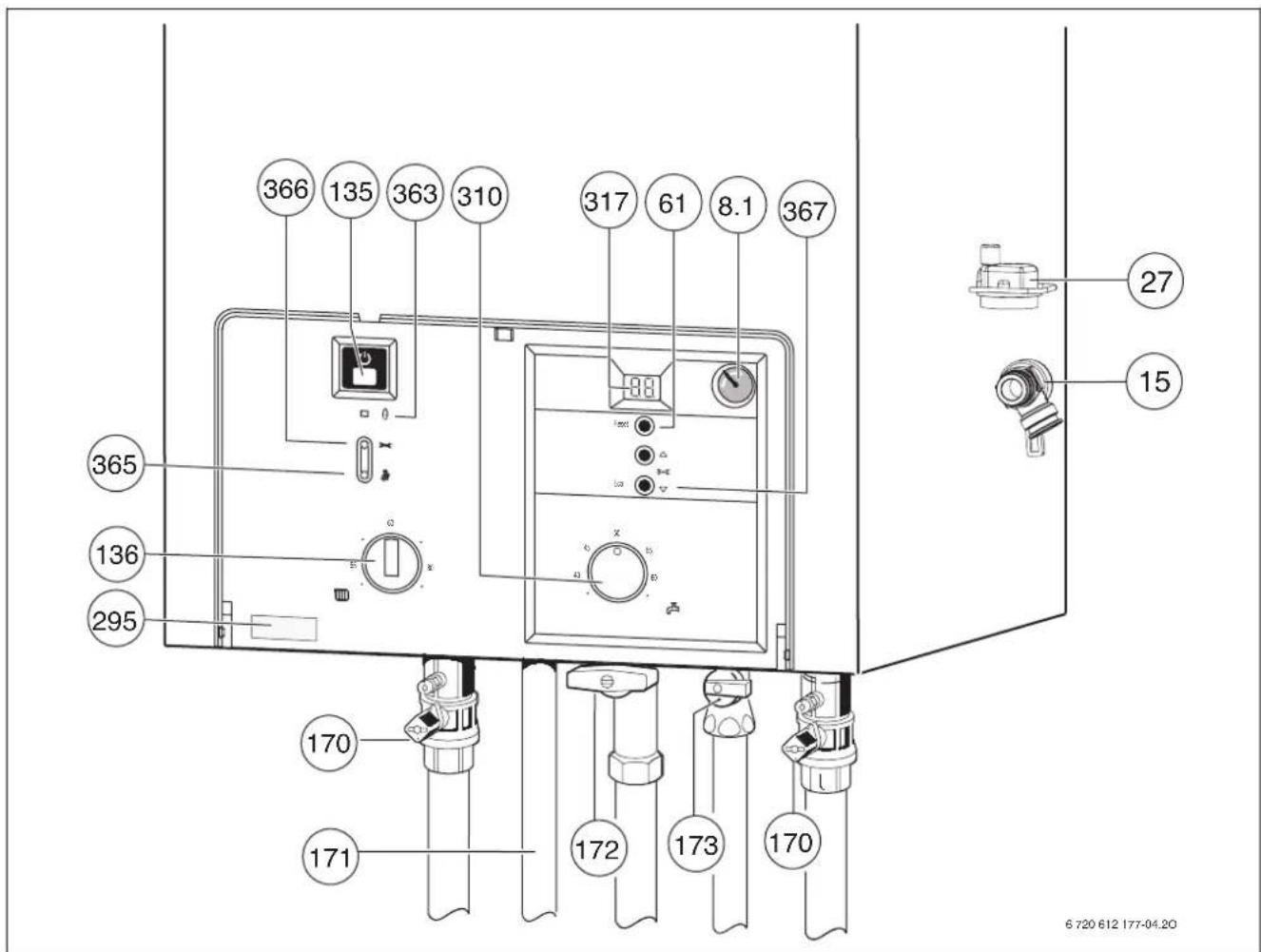

366 135 363 310 317 61 8.1 367 27 15 365 136 295 170 171 172 173 170 6 720 612 177-04.20

Bild 1
8.1 Manometer
15 Sicherheitsventil (Heizkreis)
27 Automatischer Entlüfter
61 Entstörtaste (Reset)
135 Ein-/Aus-Taster
136 Temperaturregler für Heizungsvorlauf
170 Wartungshähne im Vor- und Rücklauf
171 Warmwasseranschluss
172 Gashahn (geschlossen)
173 Absperrventil Kaltwasser (Logamax U152-20/24K, Logamax U154-20/24K)
295 Gerätetyp-Aufkleber
310 Temperaturregler für Warmwasser
317 Display
363 Kontroll-Leuchte für Brennerbetrieb
365 Schornsteinfegertaste
366 Service-Taste
367 Eco-Taste (Logamax U152-20/24K, Logamax U154-20/24K)

3 Inbetriebnahme

3.1 Vor der Inbetriebnahme

Gashahn (172) öffnen

▶Griff drücken und nach links bis zum Anschlag drehen (Griff in Fließrichtung = offen).

Wartungshähne (170)

▶Vierkant mit Schlüssel so weit drehen, bis Kerbe in Flussrichtung zeigt (s. kleines Bild). Kerbe quer zur Flussrichtung = geschlossen.

Absperrventil Kaltwasser (173) bei Geräten Logamax U152-20/24K und Logamax U154-20/24K

▶Griff in Flussrichtung drehen. Griff quer zur Flussrichtung = geschlossen.

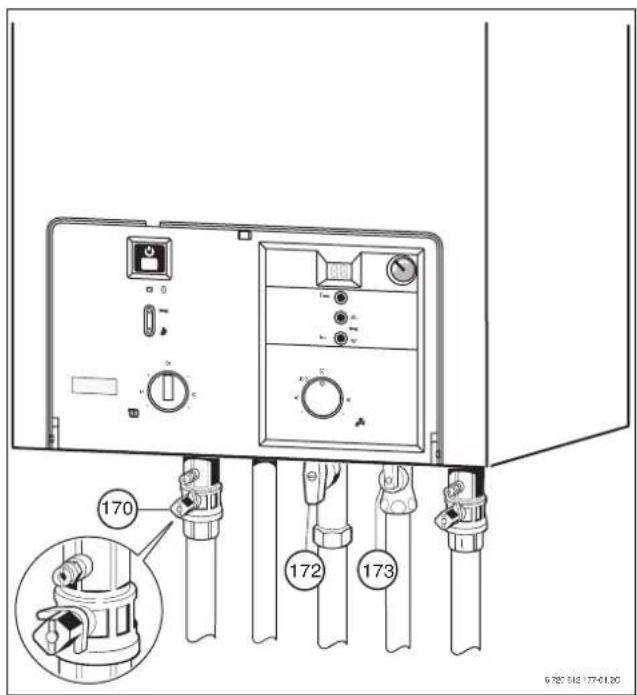

170 172 173 678° 512 177° 120

Bild 2

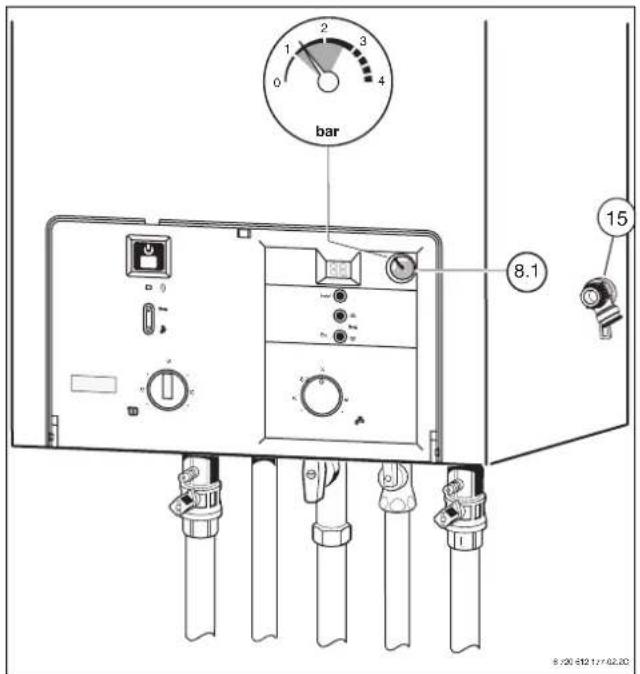

Betriebsdruck der Heizung kontrollieren

Vor dem Nachfüllen den Schlauch mit Wasser füllen. Damit wird vermieden, dass Luft ins Heizungswasser eindringt.

▶Der Zeiger am Manometer (8.1) soll zwischen 1 bar und 2 bar stehen.
▶Wenn der Zeiger unterhalb von 1 bar steht (bei kalter Anlage): Wasser nachfüllen, bis der Zeiger wieder zwischen 1 bar und 2 bar steht.

Wenn ein höherer Betriebsdruck erforderlich ist, kann Ihr Fachmann die Einstellung vornehmen.

Max. Druck von 3 bar, bei höchster Temperatur des Heizungswassers, darf nicht überschritten werden (Sicherheitsventil (15) öffnet).

bar 8.1 15 6:20 612 17:42.20

Bild 3

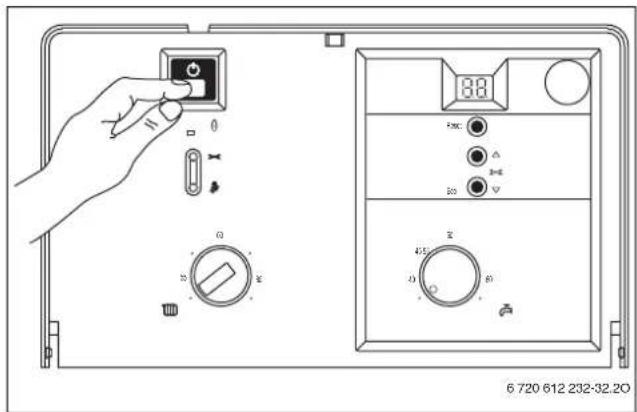

3.2 Gerät ein-/ausschalten

Einschalten

▶Gerät am Ein-/Aus-Taster einschalten. Das Display zeigt nach kurzer Zeit die Vorlauf- temperatur.

6 720 612 232-32.20

Bild 4

Ausschalten

▶Gerät am Ein-/Aus-Taster ausschalten.
▶Wenn das Gerät länger außer Betrieb genommen wird: Frostschutz beachten (→ Kapitel 3.8).

3.3 Heizung einschalten

▶Temperaturregler 📁 drehen, um die max. Vorlauftemperatur an die Heizungsanlage anzupassen:

• Minimal, Drehknopf in Stellung horizontal nach links: ca. 55 °C
• Maximal, Drehknopf auf Rechtsanschlag: Vorlauftemperaturen bis ca. 88 °C

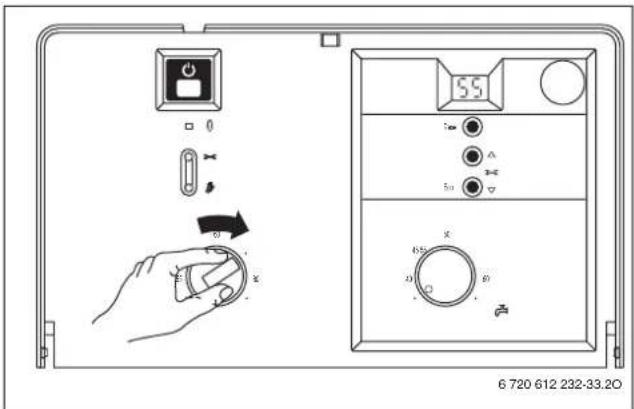

6 720 612 232-33.20

Bild 5

Wenn der Brenner in Betrieb ist, leuchtet die Kontrollleuchte grün.

3.4 Heizungsregelung

In Deutschland ist nach §12 der Energieeinsparverordnung (EnEV) eine zeitgesteuerte Heizungsregelung mit Raumtemperaturregler oder witterungsgeführtem Regler und thermostatischen Heizkörperventilen vorgeschrieben.

Beachten Sie zur korrekten Einstellung die Bedienungsanleitung des verwendeten Heizungsreglers.

▶Außentemperaturgeführten Regler (RC35) auf die entsprechende Heizkurve und Betriebsweise einstellen.
▶ Raumtemperaturgeführten Regler (RC10/20) auf die gewünschte Raumtemperatur drehen.

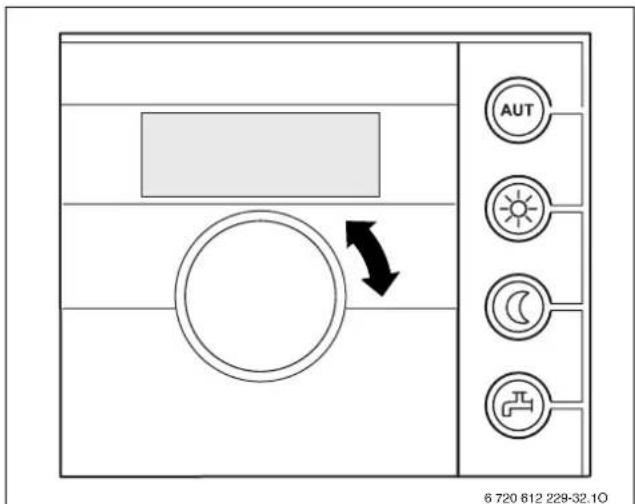

AUT 6 720 612 229-32.10

Bild 6 Beispiel: Raumtemperaturregler RC20

3.5 Geräte mit Warmwasserspeicher: Warmwassertemperatur einstellen

WARNUNG: Verbrühungsgefahr!

▶Temperatur im normalen Betrieb nicht höher als 60 °C einstellen.
▶Temperaturen bis 70 °C nur zur thermischen Desinfektion einstellen (→ Seite 9).

Während die thermische Desinfektion aktiv ist zeigt das Display -in Wechsel mit der Vorlauftemperatur.

WARNUNG: Verbrühungsgefahr!

▶Der Speicherinhalt kühlt nach der thermischen Desinfektion erst allmählich durch thermische Verluste wieder auf die eingestellte Warmwassertemperatur ab. Deshalb kann die Warmwassertemperatur kurzzeitig höher sein als die eingestellte Temperatur.

▶Warmwassertemperatur am Temperaturregler stellen. Bei einem Speicher mit Thermometer wird die Warmwassertemperatur am Speicher angezeigt.

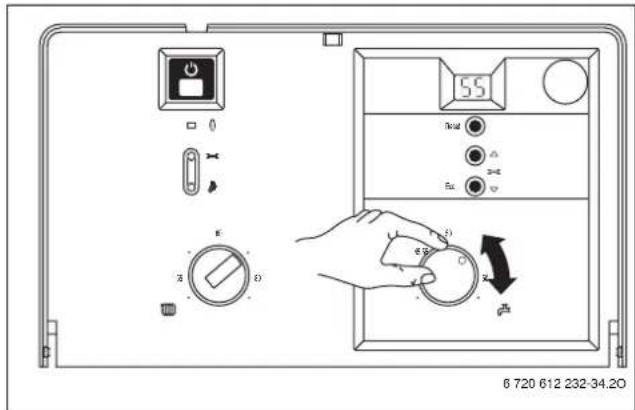

55 7mm 2-4 Ecc K A B 6 720 612 232-34.20

Bild 7

Reglerstellung Warmwassertemperatur
● (Linksanschlag) ca.	10 °C (Frostschutz)
40 bis 60 Skalenwert	entspricht der gewünschten Auslauftemperatur
● (Rechtsanschlag) ca.	70 °C

Tab. 2

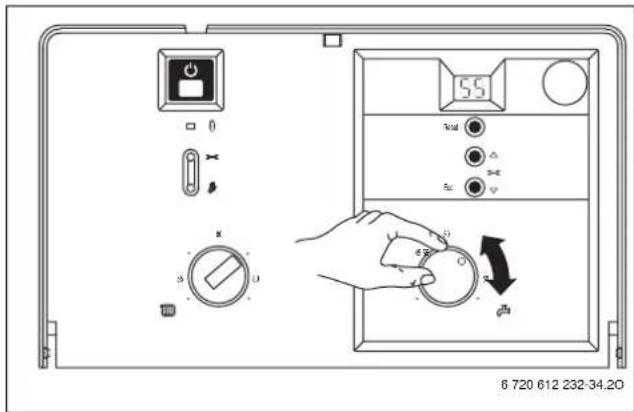

3.6 Logamax U152-20/24K und Logamax U154-20/24K: Warmwassertemperatur einstellen

Bei diesen Geräten kann die Warmwassertemperatur am Temperaturregler zwischen ca. 40 °C und 60 °C eingestellt werden.

Die eingestellte Temperatur wird im Display nicht angezeigt.

55 Total 34-4 Rc 6 720 612 232-34.20

Bild 8

Reglerstellung Warmwassertemperatur
● (Linksanschlag) ca.	40 °C
40 bis 60 Skalenwert	entspricht der gewünschten Auslauftemperatur
● (Rechtsanschlag) ca.	60 °C

Tab. 3

eco-Taste

Durch Drücken der eco-Taste bis sie leuchtet, kann zwischen Komfortbetrieb und Sparbetrieb gewählt werden.

Komfortbetrieb, eco-Taste leuchtet nicht (Grundeinstellung)

Das Gerät wird ständig auf der eingestellten Temperatur gehalten. Dadurch kurze Wartezeit bei einer Warmwasserentnahme. Auch wenn kein Warmwasser entnommen wird, schaltet deshalb das Gerät ein.

Sparbetrieb, eco-Taste leuchtet

- Eine Aufheizung auf die eingestellte Temperatur erfolgt erst, sobald warmes Wasser entnommen wird.

• mit Bedarfsanmeldung.

Durch kurzes Öffnen und Schließen des Warmwasserhahns heizt sich das Wasser auf die eingestellte Temperatur auf.

Die Bedarfsanmeldung ermöglicht maximale Gas- und Wassereinsparung.

3.7 Sommerbetrieb (nur Warmwasserbereitung)

▶Stellung des Temperaturreglers für Heizungsvorlauf 📌 notieren.
▶Temperaturregler ganz nach links drehen. Die Heizungspumpe und damit die Heizung ist abgeschaltet. Die Warmwasserversorgung sowie die Spannungsversorgung für Heizungsregelung und Schaltuhr bleiben erhalten.

HINWEIS: Gefahr des Einfrierens der Heizungsanlage.

Im Sommerbetrieb nur Gerätefrostschutz.

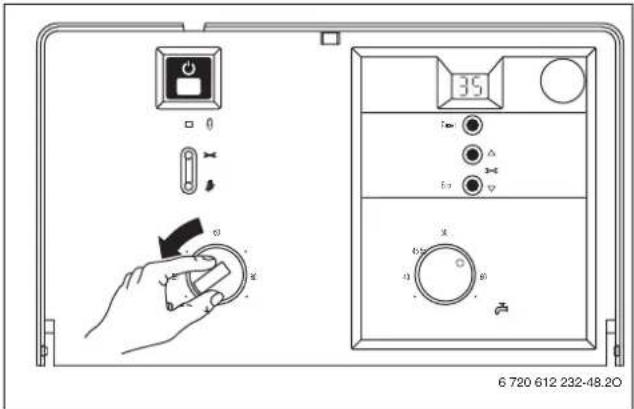

35 6 720 612 232-48.20

Bild 9

Weitere Hinweise finden Sie in der Bedienungsanleitung des Heizungsreglers.

3.8 Frostschutz

Frostschutz für die Heizung:

▶Heizung eingeschaltet lassen, Temperaturregler mindestens auf Stellung horizontal links.

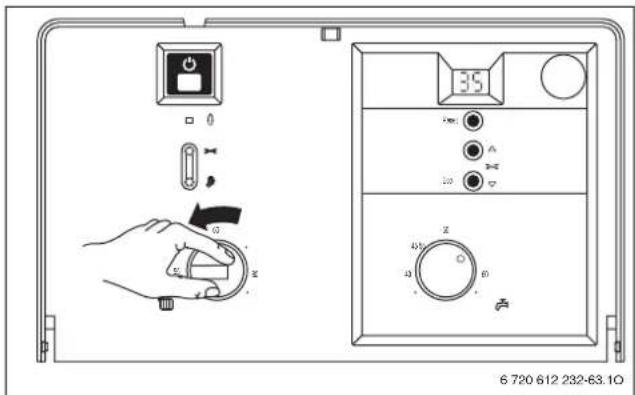

6 720 612 232-63.10

Bild 10

▶Bei ausgeschalteter Heizung Frostschutzmittel ins Heizungswasser mischen, siehe Installationsanleitung und Warmwasserkreis entleeren.

Weitere Hinweise finden Sie in der Bedienungsanleitung des Heizungsreglers.

Frostschutz für einen Speicher:

▶Temperaturregler ^th Linksanschlag drehen (40 °C).

3.9 Störungen

Während des Betriebes können Störungen auftreten.

Das Display zeigt eine Störung und die Taste „Reset“ kann blinken.

Wenn die Taste „Reset“ blinkt:

▶Taste „Reset“ ca. 3 Sek. lang drücken. Das Gerät geht wieder in Betrieb und die Vorlauftemperatur wird angezeigt.

Wenn die Taste „Reset“ nicht blinkt:

▶Gerät aus- und wieder einschalten. Das Gerät geht wieder in Betrieb und die Vorlauf- temperatur wird angezeigt.

Wenn sich die Störung nicht beseitigen lässt:

▶Zugelassenen Fachbetrieb oder Kundendienst anrufen und Störung sowie Gerätedaten (→ Seite 11) mitteilen.

3.10 Pumpenblockierschutz

Diese Funktion verhindert ein Festsitzen der Heizungspumpe nach längerer Betriebspause.

Nach jeder Pumpenabschaltung erfolgt eine Zeitmessung, um nach 24 Stunden die Heizungspumpe kurz einzuschalten.

3.11 Thermische Desinfektion (Logamax U152-20/24 und Logamax U154-20/24)

Das Gerät ist serienmäßig mit einer Funktion zur thermischen Desinfektion des Speichers ausgestattet. Hierbei wird einmal wöchentlich der Speicher für ca. 35 Minuten auf 70 °C erwärmt.

Die automatische thermische Desinfektion ist ab Werk inaktiv. Sie kann vom Fachmann aktiviert werden.

Thermische Desinfektion manuell durchführen

Die thermische Desinfektion kann auch manuell durchgeführt werden. Hierbei kann auch das gesamte Warmwassersystem einschließlich aller Entnahmestellen erfasst werden.

WARNUNG: vor Verbrühung! Heißes Wasser kann zu schweren Verbrühungen führen.

▶Die thermische Desinfektion nur außerhalb der normalen Betriebszeiten durchführen.

▶Warmwasser-Entnahmestellen schließen.
▶Bewohner auf Verbrühungsgefahr hinweisen.
▶Bei einem Heizungsregler mit Warmwasserprogramm Zeit und Warmwassertemperatur entsprechend einstellen.
▶Evtl. vorhandene Zirkulationspumpe auf Dauerbetrieb einstellen.
▶Warmwasser-Temperaturregler auf Rechtsanschlag (ca. 70 °C) drehen.

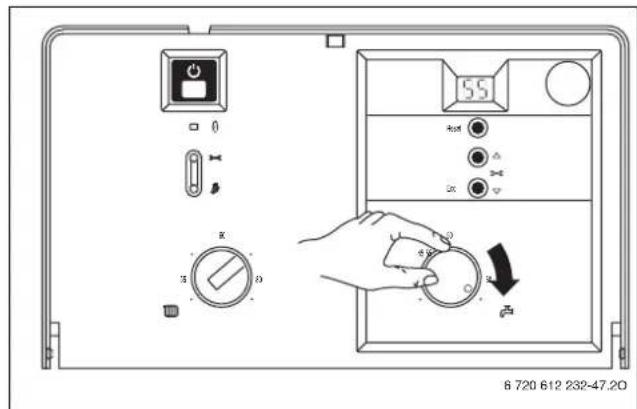

55 40Ω Δ 30Ω 20Ω 10Ω 8 720 612 232-47.20

Bild 11

▶Warten, bis die maximale Temperatur erreicht ist.
▶Nacheinander von der nächstgelegenen Warmwasser-Entnahmestelle bis zur entferntesten so lange Warmwasser entnehmen, bis 3 Minuten lang 70 °C heißes Wasser ausgetreten ist.
▶Warmwasser-Temperaturregler, Zirkulationspumpe und Heizungsregler wieder auf Normalbetrieb einstellen.

4 Energiesparhinweise

Sparsam heizen

Das Gerät ist so konstruiert, dass der Gasverbrauch und die Umweltbelastung möglichst niedrig und die Behaglichkeit groß ist. Entsprechend dem jeweiligen Wärmebedarf der Wohnung wird die Gaszufuhr zum Brenner geregelt. Wenn der Wärmebedarf geringer wird, arbeitet das Gerät mit kleiner Flamme weiter. Der Fachmann nennt diesen Vorgang Stetigregelung. Durch die Stetigregelung werden die Temperaturschwankungen gering und die Wärmeverteilung in den Räumen gleichmäßig. So kann es vorkommen, dass das Gerät längere Zeit in Betrieb ist, aber dennoch weniger Gas verbraucht als ein Gerät das ständig ein- und ausschaltet.

Inspektion und Wartung

Damit der Gasverbrauch und die Umweltbelastung über lange Zeit möglichst niedrig bleibt, empfehlen wir bei einem zugelassenen Fachbetrieb den Abschluss eines Wartungs- und Inspektionsvertrages mit jährlicher Inspektion und bedarfsabhängiger Wartung.

Heizungsregelung

In Deutschland ist nach § 12 der Energieeinsparverordnung (EnEV) eine Heizungsregelung mit Raumtemperaturregler oder witterungsgeführtem Regler und Thermostatventilen vorgeschrieben.

Weiterführende Hinweise können Sie der jeweiligen Installations- und Bedienungsanleitung des Reglers entnehmen.

Heizungsanlagen mit außentemperaturgeführtem Regler RC35

Bei dieser Regelungsart wird die Außentemperatur erfasst und die Heizungsvorlauftemperatur entsprechend der eingestellten Heizkurve am Regler verändert. Je kälter die Außentemperatur, desto höher die Vorlauftemperatur. Die Heizkurve möglichst niedrig einstellen. Der Temperaturregler des Gerätes ist auf die maximale Auslegungs-temperatur der Heizungsanlage zu drehen.

Heizungsanlagen mit Raumtemperaturregler RC...

Der Raum, in dem der Raumtemperaturregler eingebaut ist, bestimmt die Temperatur für die anderen Räume (Leitraum). Im Leitraum darf kein thermostatisches Heizkörperventil eingebaut sein.

Der Temperaturregler des Gerätes ist auf die maximale Auslegungstemperatur der Heizungsanlage einzustellen. In jedem Raum (ausgenommen Leitraum) kann die Temperatur individuell über die thermostatischen Heizkörperventile eingestellt werden. Möchten Sie im Leitraum eine niedrigere Temperatur als in den übrigen Räumen, so lassen Sie den Raumtemperaturregler auf dem eingestellten Wert und drosseln den Heizkörper am Ventil.

Thermostatventile

Damit die jeweils gewünschte Raumtemperatur erreicht wird, die Thermostatventile ganz öffnen. Erst, wenn nach längerer Zeit die Temperatur nicht erreicht wird, am Regler die gewünschte Raumtemperatur ändern.

Sparbetrieb (Nachtabsenkung)

Durch Absenken der Raumtemperatur über Tag oder Nacht lassen sich erhebliche Brennstoffmengen einsparen. Ein Absenken der Temperatur um 1 K kann bis zu 5 % Energieeinsparung bringen. Es ist nicht sinnvoll die Raumtemperatur täglich beheizter Räume unter +15 °C absinken zu lassen, da sonst die ausgekühlten Wände weiterhin Kälte abstrahlen. Oft wird dann die Raumtemperatur erhöht und so mehr Energie verbraucht als bei gleichmäßiger Wärmezufuhr.

Bei gut isoliertem Gebäude im Sparbetrieb die Temperatur auf niedrigen Wert einstellen. Auch wenn die eingestellte Spartemperatur nicht erreicht wird, wird Energie gespart, da die Heizung ausgeschaltet bleibt. Der Sparbeginn kann ggf. früher eingestellt werden.

Lüften

Zum Lüften Fenster nicht gekippt lassen. Sonst wird dem Raum ständig Wärme entzogen, ohne die Raumluft nennenswert zu verbessern. Besser die Fenster für kurze Zeit ganz öffnen.

Während des Lüftens Thermostatventile zudrehen.

Warmwasser

Warmwassertemperatur immer so niedrig wie möglich wählen.

Eine niedrige Einstellung am Temperaturregler bedeutet große Energieeinsparung.

Außerdem führen hohe Warmwassertemperaturen zu verstärkter Verkalkung und beeinträchtigen damit die Funktion des Gerätes (z. B. längere Aufheizzeiten oder geringere Auslaufmenge).

Zirkulationspumpe

Eine evtl. vorhandene Zirkulationspumpe für Warmwasser über eine Zeitschaltuhr auf die individuellen Bedürfnisse einstellen (z. B. morgens, mittags, abends).

Nun wissen Sie, wie mit dem Buderus Gerät sparsam geheizt werden kann. Sollten Sie noch weitere Fragen haben, so wenden Sie sich bitte an Ihren Installateur - oder schreiben Sie uns.

5 Allgemeines

Mantelschale reinigen

Mit feuchtem Tuch Mantelschale abreiben. Keine scharfen oder ätzenden Reinigungsmittel verwenden.

Gerätedaten

Wenn Sie den Kundendienst anfordern, ist es von Vorteil, genauere Angaben über Ihr Gerät zu machen. Diese Angaben erhalten Sie vom Typschild oder vom Gerätetyp-Aufkleber (→ Seite 4, Pos. 295).

Gas-Heizgerät (z. B. Logamax U152-20K)

Seriennummer

Datum der Inbetriebnahme:......

Ersteller der Anlage:

Deutschland

Bosch Thermotechnik GmbH

Buderus Deutschland

Sophienstraße 30-32

D-35576 Wetzlar

www.buderus.de

[e-mail]

Österreich

Buderus Austria Heiztechnik GmbH

Karl-Schönherr-Str. 2,

A-4600 Wels

Technische Hotline: 0810 - 810 - 444

www.buderus.at

[e-mail]

Schweiz

Buderus Heiztechnik AG

Netzibodenstr. 36,

CH- 4133 Pratteln

www.buderus.ch

[e-mail]

Luxemburg

Ferroknepper Buderus S.A.

Z.I. Um Monkeler

20, Op den Drieschen

B.P. 201 L-4003 Esch-sur-Alzette

Tel. [phone] - Fax [phone]

www.buderus.lu

[e-mail]
