BEDIENUNGSANLEITUNG 7506 AXA
| 1 | Normale Montage (1)Siehe unten sowie beiliegende Schablone. | Obentür-Montage (61)Siehe unten sowie beiliegende Schablone. | Parallele Montage (66)Siehe unten sowie Details auf der Rückseite. | |||

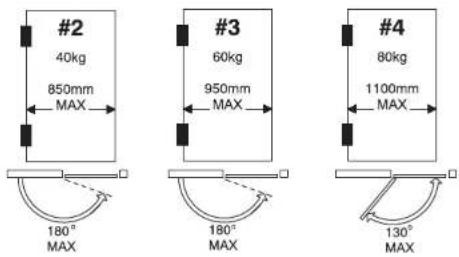

| 2 | Türschließer entsprechend der Breite bzw. des Gewichts der Tür auswählen. | 3 | Montageort abhängig von der Schließkraft des Türschließers wählen und mit Hilfe der Schablone vier (4) Löcher für den Türschließer und zwei (2) Löcher für den Arm anzeichnen. | 4 | Arm montieren und mit mitgelieferten Schraube befestigen.Türschließer mit den mitgelieferten Schrauben an der Tür montieren.Arm mit den mitgelieferten Schrauben am Türrahmen befestigen. | |
| 5 | Hauptarm ziehen, bis der zweite Arm rechtwinklig zum Rahmen steht. | 6 | Schließgeschwindigkeit (1) und Endschlag (2) einstellen.Beim Einstellen beachten, dass MAXIMAL 2 Umdrehungen möglich sind. | 7 | Blende und Spindelabdeckung montieren. | |
| 8 | Wartung (vierteljährlich) Prüfen, ob der Türschließer die Tür richtig schließt und ob die Befestigungsschrauben fest sitzen. Gelenk und Türscharniere leicht dien | 9 | Achtung | Türschließer mit Schließkraft #1 & 2 sowie Türschließer, die mechanisch offen gehalten werden, dürfen nicht an Brand-/Rauchschutztüren montiert werden. | ||
Obentür-Montage (61)
Türschließer entsprechend der Breite bzw. des Gewichts der Tür auswählen.
