BEDIENUNGSANLEITUNG HL-12-K Vielitz

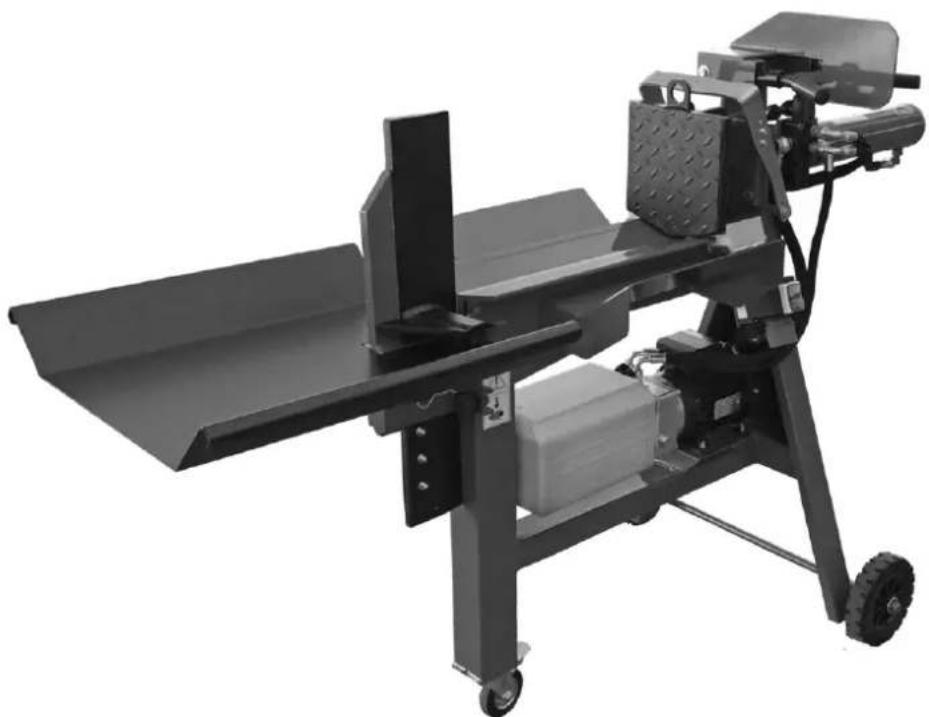

Holzspalter HL-12-L + HL-12-K

Die Kreuzklinge darf nur bei geradem Holz ohne Äste oder Verwachsungen benutzt werden!

Arbeiten Sie aufmerksam und mit angepaßter Geschwindigkeit! Transportieren oder lagern Sie auf der Maschine kein Holz, andere Gegenstände oder Personen.

Holzspalter dürfen immer nur von einer Person bedient werden (1-Mann-Maschine), andere Personen müssen einen ausreichenden Sicherheitsabstand von mind. 5 Metern zum Spalter einhalten. Kann dies nicht gewährleistet werden, darf mir der Maschine nicht gearbeitet werden.

Nichtbeachtung ist eine Fehlbedienung und führt zum Erlöschen der Gewährleistung.

VIELITZ GmbH

Olof-Palme-Str. 4

Tel.: 0421 / 633025

Internet: www.vielitz.de

28719 Bremen

Fax 0421 / 6363498

E-mail: [e-mail]

Inhaltsverzeichnis

	Seite
Informationen zur Maschine	2
Sicherheitsvorrichtungen	3
Allgem. Hinweise	3
Sicherheitsaufkleber	4
Arbeitszyklus	5
Instandhaltung / Ölwechsel	6
Elektrische Anschlüsse	7
Ersatzteile und Gewährleistung	7

Informationen zur Maschine

Verwendungszweck

Der Holzspalter wurde zum Spalten von an den Enden gerade gesägten Holzstücken hergestellt. Der maximal mögliche Holzdurchmesser ist der Durchmesser, den der Spalter ohne anzuhalten in einem Durchgang spalten kann und ist abhängig von Holzart und Beschaffenheit. Maximal zulässiger Durchmesser: = 55 cm.

Üblicherweise werden die Holzspalter tagsüber eingesetzt, sollte jedoch ein nächtlicher Einsatz erforderlich sein, so ist für eine ausreichende Beleuchtung zu sorgen.

Verschrottung

Bei Verschrottung ist die Maschine auf geeigneten Müllhalden nach den geltenden Vorschriften zu entsorgen.

Gebrauchtes Öl ist zu sammeln und bei den dazu vorgesehenen Sammelstellen zu entsorgen. Vor der Verschrottung sind Teile aus Kunststoff oder Gummi, elektrisches und elektronisches Material zu trennen.

Information zur Sicherheit

Die Nichtbeachtung der Sicherheitsnormen und Vorsichtsmaßnahmen kann Unfälle während des Betriebs, der Wartung und der Reparatur der Maschine verursachen. Ein Unfall kann häufig durch rechtzeitiges Erkennen gefährlicher Situationen vermieden werden. Der Bediener sollte auf potentielle Gefahren achten und die Ausbildung, Fachkenntnis und notwendigen Mittel besitzen, um diese Aufgaben korrekt auszuführen.

Der Betrieb ist nur mit einer geeigneten und verantwortungsbewußten Person gestattet, die mindestens 18 Jahre alt ist. Andere Personen und Tiere haben einen Abstand zur Maschine von mindestens 5 m einzuhalten!

Die Maschine nicht vor dem Lesen und Verstehen der Anleitung in Betrieb nehmen oder warten.

Die Vorsichtsmaßnahmen zur Sicherheit und die Warnungen werden in diesem Handbuch und auf der Maschine selbst angezeigt.

Wird nicht auf die Gefahrenhinweise geachtet, läuft der Bediener Gefahr, einen Unfall zu erleiden, der schwerwiegende Folgen für ihn selbst sowie für andere Personen haben kann.

Die Firma Vielitz GmbH kann nicht jeden möglichen Umstand voraussehen, der eine potentielle Gefahr darstellen könnte. Die hier und auf der Maschine vorhandenen Warnungen umfassen von daher nicht alle Fälle. Werden Werkzeuge, Verfahren, Arbeitsmethoden und – techniken eingesetzt, die nicht ausdrücklich von der Firma Vielitz GmbH empfohlen werden, muß sichergestellt werden, daß man weder sich noch andere gefährdet.

SICHERHEITSVORRICHTUNGEN

Zur Gewährleistung höchster Sicherheit für den Bediener, so wie dies die geltenden Vorschriften vorsehen, ist die Maschine mit folgenden Vorrichtungen ausgerüstet:

Die Steuerungen für den Antrieb des Spaltkeils sind "beidhändig" zu betätigen. Der Bediener muss daher gleichzeitig mit beiden Händen die Griffe senken, um den Zylindervorschub anzusteuern. Die Hände befinden sich daher beim Spalten in einer sicheren Zone.
Die beidhändigen Steuerungen verlangen eine Dauerbetätigung, d.h. der Spaltvorgang wird unterbrochen, wenn eine der Steuerungen losgelassen wird. Darüber hinaus ist ein zufälliges Antreiben des Spaltvorgangs und ein gleichzeitiges Betätigen beider Handsteuerungen mit einer Hand, einem Arm oder anderen Körperteilen unmöglich.
Sollte die 2-Hand –Bedienung aus irgendeinem Grund defekt sein und die Maschine nur mit 1 Hand oder 1 Arm zu betätigen sein, ist die Arbeit unverzüglich einzustellen und die Maschine abzustellen und zu reparieren.
Es ist verboten die 2 Hand - Bedienung zu manipulieren LEBENSGEFAHR !!!!!

◇ Werden

beide Hebel losgelassen, kehrt der Spaltkeil in seine Anfangsstellung zurück, es sei denn der Stoppbügel ist verriegelt.

◇ Die elektrischen Modelle sind mit einem Motorschutzrelais ausgerüstet.

◇ Die Holzspalter sind mit einem Stoppbügel ausgerüstet, der die Maschine abschaltet, sobald ein Holzklotz am Spaltkeil eingeklemmt bleibt. Auf diese Weise wird ein Quetschen der oberen Gliedmaßen verhindert.

Falls ein Holzklotz am Spaltkeil eingeklemmt sein sollte, wird beim Hochfahren durch diesen Holzklotz der berührungsempfindliche Bügel betätigt, wodurch sofort der Ölfluss unterbrochen und der Spaltkeil gesperrt wird.

Allgemeine Warnungen

Tragen Sie keine weite Kleidung oder Gürtel, Aufschläge, weite Ärmel, Schaltücher, Kittel oder andere Gegenstände, die sich in beweglichen Maschinenteilen verfangen könnten.

Vor Gebrauch der Maschine hat der Bediener darauf zu achten, daß sich keine Personen oder Tiere im Arbeitsbereich aufhalten.

Verwenden Sie stets Schutzkleidung, wie Schutzhandschuhe, -schuhe, -brillen. Halten Sie die Maschine, insbesondere die Auflage für die Holzklötze frei von Fremdmaterialien, wie Holzreste, Öl, Werkzeuge und anderen Gegenstände, die den Betrieb beeinträchtigen und dem Bediener Schaden zufügen können.

Bei Verletzungen durch Öl, das unter Druck austritt, ist sofort ein Arzt aufzusuchen. Bei Störungen und vor allen anderen Arbeiten, wie Einstellung oder Wartung ist vorher die Stromzufuhr durch ziehen des Steckers aus der Steckdose zu trennen.

Achten Sie darauf, daß die Maschine sicher auf dem Boden steht, bevor Sie arbeiten oder die Maschine kontrollieren. Sicherheitsvorrichtungen nicht sperren oder aufbrechen, sondern regelmäßig ihre korrekte Funktionstüchtigkeit überprüfen. Die Maschine darf nur ausgeschaltet werden, wenn der Zylinderkolben vollständig in Ausgangsstellung zurückgegangen ist.

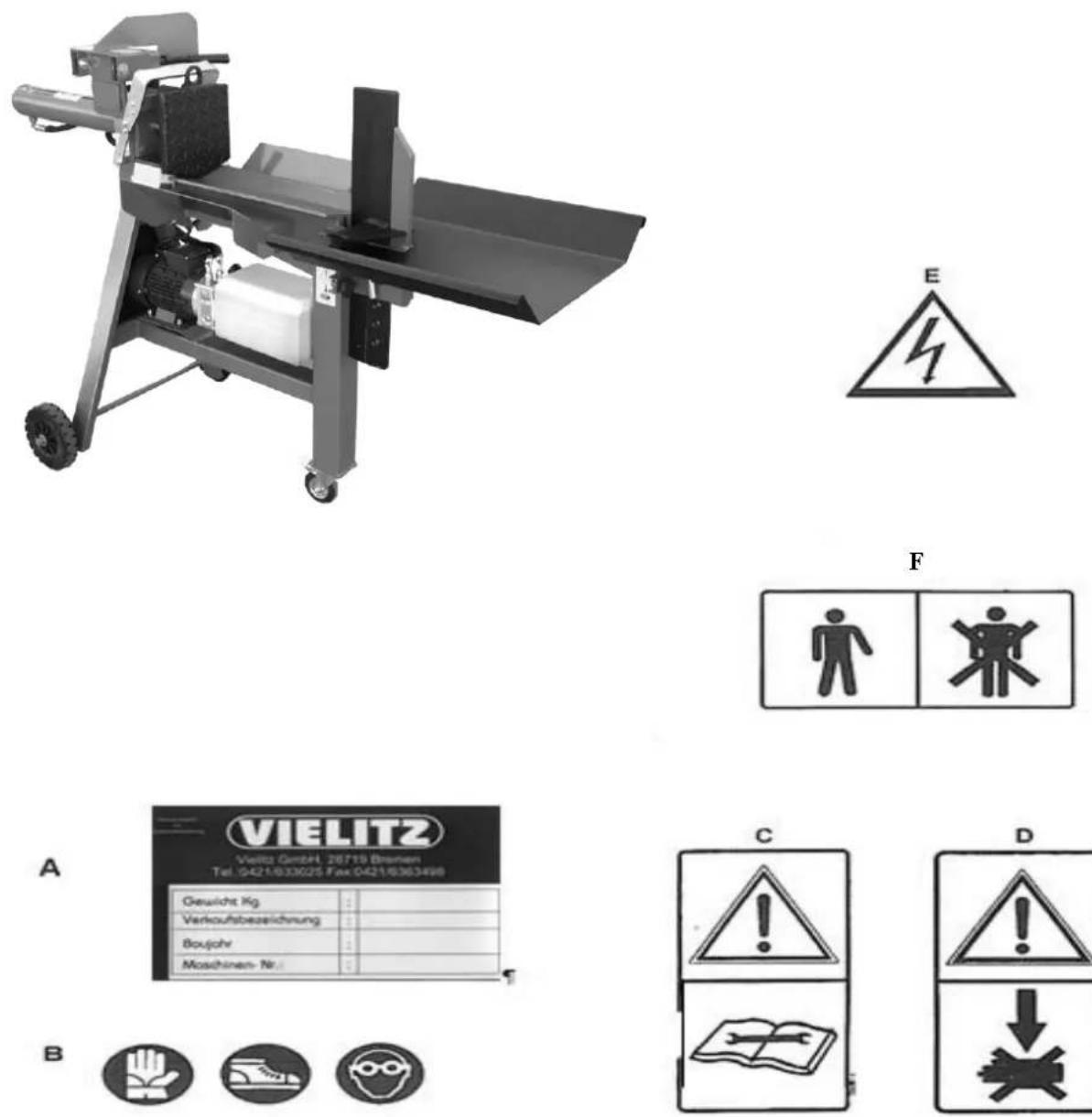

Sicherheitsaufkleber

D !

A= Identifikationsschild

B = Schutzkleidung (Handschuhe, Sicherheitsschuhe, Schutzbrille) tragen

C = Vor Inbetriebnahme oder Wartungsarbeiten Betriebsanleitung lesen

D = Achtung Quetschgefahr

E = Vorsicht Hochspannung

F = Maschinenbedienung nur mit einer Person

ARBEITSZYKLUS

• Maschine auf einer ebenen und von Hindernissen freien Arbeitsfläche aufstellen.
• Ölstand prüfen
• Prüfen Sie, ob alle Sicherheitsvorrichtungen vorhanden, die Schläuche, elektrischen Kabel und Hydraulikleitungen unbeschädigt sind.
• Vergewissern Sie sich, dass die elektrische Anlage mit einem Trennschalter (Sicherung) und einem Erdungskabel ausgerüstet ist. Nur bei Trockenheit im Freien arbeiten.
• Bei Modellen mit Drehstrommotor ist auf die Laufrichtung zu achten. Sollte beim Einschalten und Betätigen der Hebel der Keil nicht herausfahren, ist die Drehrichtung zu ändern. Der Stecker ist mit einem Phasenwender ausgerüstet. Mit einem Schraubendreher die Platte im Holzspalterseitigen Stecker um 180 Grad drehen.

• Bevor mit den Spaltarbeiten begonnen wird, müssen einige Leerlaufzyklen ohne Holzklotz durchgeführt werden.
• Während der Arbeitsphasen darf niemandem erlaubt werden, sich der Maschine zu nähern. Falls sich jemand der Maschine nähern sollte, muss die Arbeit sofort gestoppt und der Holzspalter völlig ausgeschaltet werden.
• Achten Sie auf die besonderen Eigenschaften des zu spaltenden Holzes (z. B. Astlöcher, Holzstücke unregelmäßiger Form, etc.) und berücksichtigen Sie die zum Spalten geeigneten maximalen Abmessungen Diese Maschine ist nur für das Spalten von Holzklötzen in Längsrichtung zu den Holzfasern geeignet.
• Den Holzklotz waagerecht auf die Auflagefläche legen.
• Die beiden Griffe fest in die Hand nehmen und beide Hebel gleichzeitig betätigen in dem sie nach unten gedrückt werden. Die Kolbenstange fährt aus und die Spaltklinge spaltet das Holz. Je nachdem wie weit die Bedienhebel betätigt werden, kann mit dem Schnellgang (geringere Spaltkraft und höhere Geschwindigkeit) oder mit dem Kraftgang (volle Spaltkraft und etwas verringerte Geschwindigkeit) gearbeitet werden.
• Ist der Spaltvorgang abgeschlossen, die Griffe loslassen. Der Kolben kehrt dann in seine Ausgangsstellung zurück.
• Vergewissern Sie sich, dass die Auflagefläche sauber ist, bevor Sie einen neuen Klotz auflegen.
• Sollte sich ein Holzstück verklemmen, muß zunächst der Elektromotor abgeschaltet werden. Tragen Sie geeignete Schutzmittel: Handschuhe und Unfallschutzschuhe. Einen Holzkeil geeigneter Größe, Form und Festigkeit nehmen und mit Hilfe eines Hammers in den Spalt nahe am Spaltkeil des Holzspalters einsetzen und durch kräftige Schläge dafür sorgen, dass dieser befreit wird.

Instandhaltung

Bei jedem Ölwechsel und jeder Reparatur ist die Maschine auszuschalten und vom Netz, durch Ziehen des Netzsteckers, zu trennen.

Es sollten folgende Hinweise beachtet werden:

• Das Arbeiten und das Aufbewahren der Maschine soll in einem von Niederschlägen und Feuchtigkeit geschützten Raum erfolgen
• 1 – 3 x täglich die Gleitflächen des Keilschlittens (Gleitlager) mit Fett schmieren. (Nicht die Kolbenstange)
• Den Ölstand regelmäßig kontrollieren.
  • Die Dichte der hydraulischen Anschlüsse überprüfen.
• Nach jeweils 2 Jahren das Öl und den Filter im Tank wechseln, unabhängig von den Betriebsstunden. Das Öl ist vor jedem Anschalten des Motors zu kontrollieren.

Ölwechsel

Ölsorte: Hydrauliköl 46 Das Altöl ist nach den jeweils geltenden gesetzlichen Bestimmungen zu entsorgen. Das Öl kann abgesaugt werden.

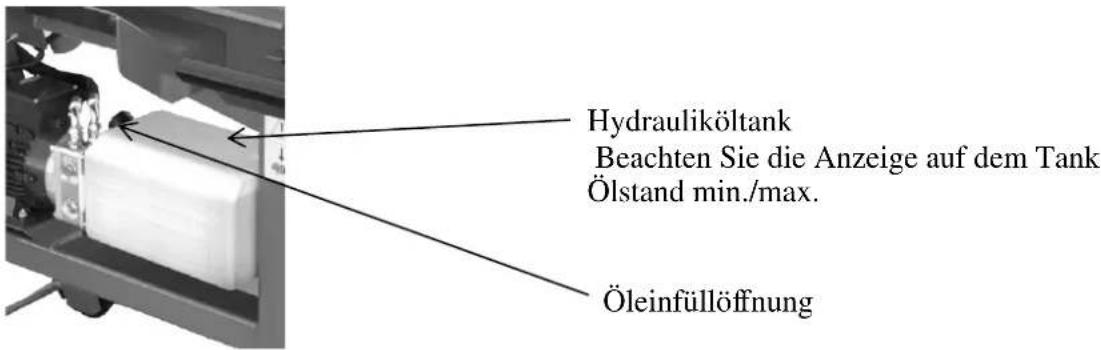

Hydrauliköltank Beachten Sie die Anzeige auf dem Tank Ölstand min./max. Öleinfüllöffnung

Elektrische Anschlüsse

o Prüfen Sie, dass der Querschnitt der Leiter der Versorgungsleitung nicht unter 2,5mm liegt.
2
o Prüfen Sie, dass die Netzspannung der auf dem Typenschild des Motors angegebenen Spannung entspricht.
o Prüfen Sie, dass die elektrische Anlage mit einem Trennschalter (Sicherung) und mit einem Fehlerstromschutzschalter ausgerüstet ist.
o Verbinden Sie (falls erforderlich) eine geeignete Verlängerungsschnur mit dem Stecker auf der Maschine und verbinden Sie diese mit der Steckdose der Stromversorgung.

ACHTUNG!

Verwenden Sie immer geprüfte und vollkommen geschützte Kabel.

ERSATZTEILE

Beim Ersetzen von Teilen des Holzspalters darf der Kunde ausschließlich von Original-Ersatzteilen Gebrauch machen, indem er diese direkt bei der Firma Vielitz GmbH oder bei Vertragshändlern bestellt.

Bei der Bestellung sind die auf dem Typenschild der Maschine stehenden Daten anzugeben, d.h.:

* Baureihe
* Modell
* Baujahr

Nur Original Ersatzteile der Firma Vielitz GmbH verwenden.

Gewährleistungsbedingungen

Es sind die Gewährleistungsbedingungen unserer allgemeinen Geschäftsbedingungen, gemäß dem Stand bei Übernahme der Maschine gültig.

Von der Gewährleistung sind ausgeschlossen: Schäden durch Transport, Nachlässigkeit oder ungeeignete Behandlung, falschem Einsatz, der nicht mit den in der Betriebsanleitung gegebenen Hinweisen konform ist und bei Defekten, die nicht vom normalen Betrieb oder Einsatz der Maschine abhängen. Die Gewährleistung erlischt, wenn bei Wartung oder Reparatur Teile oder Schmierstoffe eingesetzt werden, die nicht Original Ersatzteile oder Schmierstoffe sind. Die Firma Vielitz GmbH lehnt jede Verantwortung für eventuelle Personen-, Sach- und Folgeschäden ab. Der Käufer ist verpflichtet unsere Allgemeinen Geschäftsbedingungen innerhalb einer Woche nach Lieferung bei uns anzufordern, wenn ihm diese nicht mehr vorliegen. Irrtümer und Druckfehler vorbehalten.

Konformitätserklärung

CE

Die unterschreibende Firma

Vielitz GmbH

Olof-Palme-Str. 4

28719 Bremen

erklärt, dass der Holzspalter

Modell HL - 12 - _

Baujahr 2017 Maschinen-No: ab 100

Mit den Sicherheitsvoraussetzungen konform ist und die Maschinenrichtlinie 2006/42/EG erfüllt.

Vieth

(Vielitz)

Geschäftsführer Vielitz GmbH

Bremen, den 24.02.2017
