1 Allgemeine Sicherheitshinweise und Symbolerklärungen

1.1 Sicherheitshinweise

Gefahr bei Gasgeruch

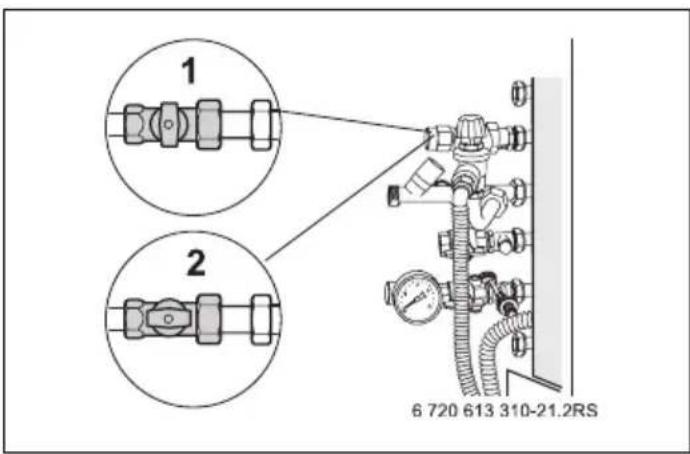

● Gashahn schließen (→ Bild 17, 1, Seite 33).
●Fenster öffnen.
- Keine elektrischen Schalter betätigen.
- Offene Flammen löschen.
●Von außerhalb Gasversorgungsunternehmen und zugelassenen Fachbetrieb anrufen.

Gefahr bei Abgasgeruch

● Gerät ausschalten (→ Seite 32 ff.).
●Fenster und Türen öffnen.
●Zugelassenen Fachbetrieb benachrichtigen.

Aufstellung, Umbau

• Gerät nur durch einen zugelassenen Fachbetrieb aufstellen oder umbauen lassen.
  ●Abgasführende Teile nicht ändern.

- Bei raumluftabhängigem Betrieb:

Be- und Entlüftungsöffnungen in Türen, Fenstern und Wänden nicht verschließen oder verkleinern. Bei Einbau fugendichter Fenster Verbrennungsluft-versorgung sicherstellen.

Buderus

Allgemeine Sicherheitshinweise und Symbol- erklärungen

Inspektion/Wartung

Aus den folgenden Gründen müssen Heizungsanlagen regelmäßig gewartet werden:

• um einen hohen Wirkungsgrad zu erhalten und die Heizungsanlage sparsam (niedriger Brennstoffverbrauch) zu betreiben,
• um eine hohe Betriebssicherheit zu erreichen,
• um die umweltfreundliche Verbrennung auf hohem Niveau zu halten.
• Empfehlung für den Kunden: Inspektions-/Wartungsvertrag mit jährlicher Inspektion und bedarfsabhängiger Wartung mit einem zugelassenen Fachbetrieb abschließen.
• Der Betreiber ist für die Sicherheit und Umweltverträglichkeit der Heizungsanlage verantwortlich (Bundes-Immissionsschutzgesetz).

Explosive und leicht entflammbare Materialien

- Leicht entflammbare Materialien (Papier, Verdünnung, Farben usw.) nicht in der Nähe des Gerätes verwenden oder lagern.

Verbrennungsluft

- Verbrennungsluft frei von aggressiven Stoffen halten (z. B. Halogenkohlenwasserstoffe, die Chlor- oder Fluorverbindungen enthalten). Korrosion wird so vermieden.

Einweisung in die Heizungsanlage

• Der Betreiber muss sich über die Wirkungsweise des Geräts informieren und in die Bedienung vom Ersteller der Heizungsanlage (zugelassener Fachbetrieb) einweisen lassen.
• Der Betreiber darf keine Änderungen oder Instandsetzungen vornehmen.

Buderus

1 Allgemeine Sicherheitshinweise und Symbol- erklärungen

1.2 Symbolerklärung

Warnhinweise im Text werden mit einem Warndreieck gekennzeichnet und grau hinterlegt.

Signalwörter kennzeichnen die Schwere der Gefahr die auftritt, wenn die Maßnahmen zur Schadensverminderung nicht befolgt werden.

• Vorsicht bedeutet, dass leichte Sachschäden auftreten können.
• Warnung bedeutet, dass leichte Personenschäden oder schwere Sachschäden auftreten können.

Hinweise im Text werden mit nebenstehendem Symbol gekennzeichnet. Sie werden durch horizontale Linien ober- und unterhalb des Textes begrenzt. Hinweise enthalten wichtige Informationen. Hinweise enthalten keine Warnungen vor Gefahren.

Buderus

Angaben zum Gerät 2

2 Angaben zum Gerät

Diese Anleitung bietet dem Betreiber der Heizungsanlage einen Überblick über die Verwendung und die Bedienung der Kompaktheizzentrale.

Zur sicheren, wirtschaftlichen und umweltfreundlichen Nutzung der Heizungsanlage empfehlen wir, die Sicherheitshinweise und die Bedienungsanleitung sorgfältig zu beachten.

2.1 Bestimmungsgemäße Verwendung

Der Logamax plus GB152-16/24T ist für die Erwärmung von Heizungswasser und die Warmwasserbereitung z. B. für Ein- oder Mehrfamilienhäuser konzipiert. Eine andere Verwendung ist nicht bestimmungsgemäß.

Der Heizkessel kann mit einer Bedieneinheit, z. B. RC35 oder einem Ein-/Aus-Temperaturregler (24 V) ausgerüstet werden (Zubehör).

2.2 CE-Konformitätserklärung

Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien sowie den ergänzenden nationalen Anforderungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen. Die Konformitätserklärung des Produktes kann im Internet unter www.heiztechnik.buderus.de abgerufen oder bei der zuständigen Buderus-Niederlassung angefordert werden.

2.3 Benennung des Heizkessels

GB: Gas-Brennwert

152: Typ

16T oder Die maximale Heizleistung beträgt 16 bzw. 24 kW. 24T:

83/120/ Speicherinhalt in Litern.

150/210:

S: Das Gerät ist mit einem Schichtladespeicher ausgestattet.

R: Das Gerät ist zum Betrieb mit einer Solaranlage vorbereitet.

Buderus

Angaben zum Gerät2

2.4 Wasserqualität

Achtung!

Es ist nicht gestattet, Quellwasser zu benutzen als Heizungs- und Sanitair-trinkwasser.

Ungeeignetes oder verschmutztes Wasser kann zu Störungen im Heizkessel und Beschädigungen des Wärmetauschers oder der Warmwasserversorgung durch u. a. Schlammbildung, Korrosion oder Verkalkung führen.

An den Hersteller wenden, um mehr Information zu erhalten. Die Adressangaben befinden sich auf der Rückseite dieses Dokuments.

Heizungsanlage (Füll- und Ergänzungswasser)

●Anlage vor dem Füllen gründlich spülen.
●Ausschließlich unbehandeltes Leitungswasser verwenden (Diagramm in Bild 1 dabei berücksichtigen). Grundwasser ist nicht gestattet.

• Es ist nicht gestattet, das Wasser mit Mitteln, wie z. B. pH-erhöhenden/-senkenden Mitteln (chemischen Zusatzstoffen und/oder Inhibitoren), Frostschutz oder Wasserenthärter zu behandeln.
• Der gemessene pH-Wert des Heizungswassers muss zwischen 7 und 8,5 betragen. Sollte dies nicht der Fall sein, dann können Sie sich an die Service-abteilung von Buderus wenden. Die Adressangaben finden Sie auf der Rückseite dieses Dokumentes.

Kesselschaden durch Korrosion.

- Wenn der Heizkessel in Anlagen mit natürlicher Wasserzirkulation oder in offenen Anlagen verwendet werden soll, dann muss der Kesselkreis vom Rest der Anlage mit einem (Platten-) Wärmetauscher getrennt werden.

Buderus

Angaben zum Gerät 2

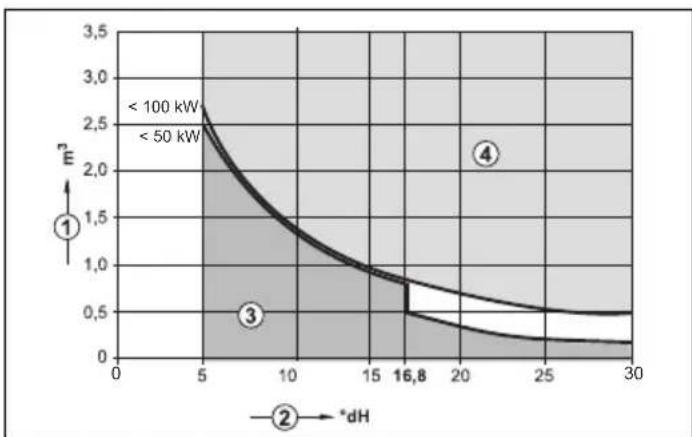

Bild 1 Anforderungen an Kessel-Füllwasser für Logamax-Einzelkessel bis 100 kW

1 Wasservolumen über die gesamte Lebensdauer des Heizkessels (in m³)
2 Wasserhärte (in °dH)
3 Unbehandeltes Wasser
4 Oberhalb der Grenzkurve sind Maßnahmen notwendig. Systemtrennung direkt unter dem Heizkessel mit Hilfe eines Wärmetauschers ist vorzuziehen. Ist dies nicht möglich, bei der Buderus-Niederlassung nach freigegebenen Maßnahmen erkundigen. Ebenso im Fall von Kaskadenanlagen.

Sanitärtrinkwasser (Zufuhr Warmwasserversorgung)

Ausschließlich unbehandeltes Leitungswasser verwenden. Grundwasser ist nicht gestattet.

2.5 Entsorgung

Verpackungsmaterial des Heizkessels umweltgerecht entsorgen.

Komponenten der Heizungsanlage, die ausgetauscht werden müssen, durch eine autorisierte Stelle umweltgerecht entsorgen lassen.

Buderus

3 Bedienung

3.1 Allgemeines

Der Heizkessel wird mit einer Bedieneinheit, dem Basiscontroller BC10, bedient.

Bei Heizungsanlage mit mehreren Heizkesseln (Kaskadensystem), müssen die Einstellungen an der Bedieneinheit jedes Heizkessels vorgenommen werden.

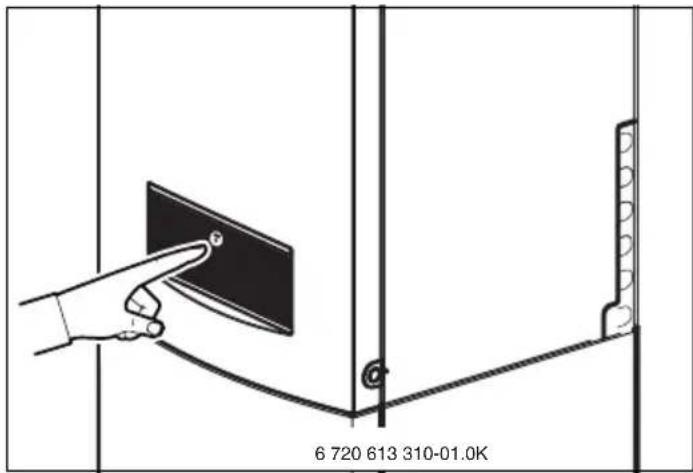

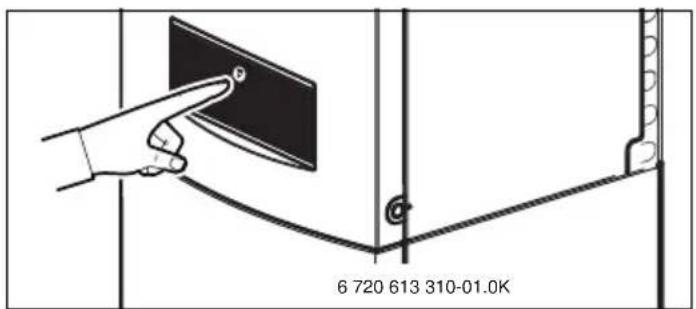

- Bedienfeld durch Drücken öffnen (→ Bild 2).

6 720 613 310-01.0K

Bild 2 Bedienfeld öffnen

Buderus

Bedienung 3

Der Basiscontroller BC10 befindet sich hinter der Klappe auf der linken Seite [1].

Auf der Innenseite der Klappe befindet sich ein Einschubfach [3] für diese Anleitung.

Neben dem Basiscontroller BC10 kann auf einem Steckplatz (→ Bild 3, [2]) eine zusätzliche Bedieneinheit, z. B. RC35 (→ Bild 4), montiert werden. Diese Bedieneinheit kann auch in einem Wohnraum installiert sein, um die Heizungsanlage komfortabel von der Wohnung aus zu bedienen.

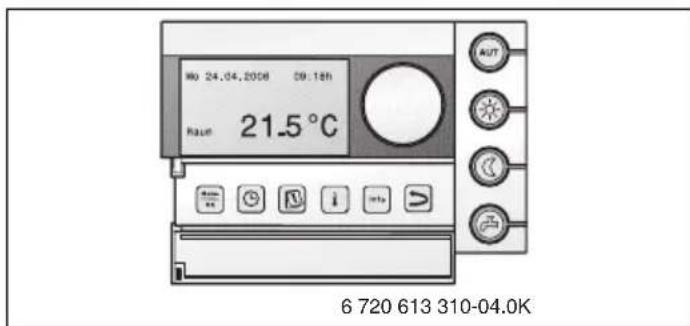

No 24.04.200d 59:18h Raun 21.5°C 6 720 613 310-04.0K

Bild 4 Bedieneinheit (Beispiel RC35)

Buderus

3.2 Erklärung der Bedienelemente des Basiscontrollers BC10

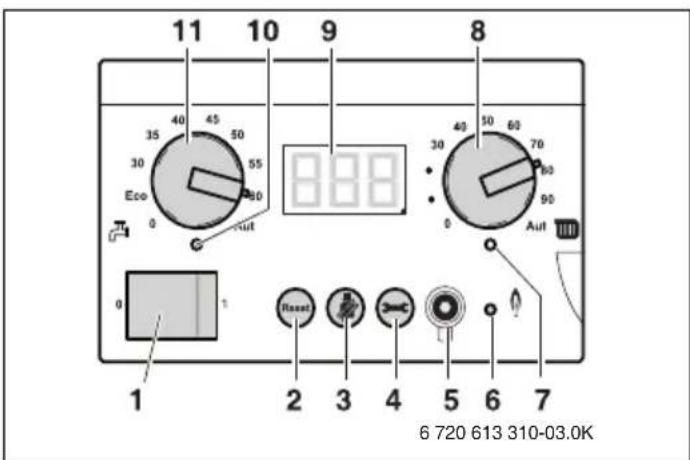

	Legende zu Bild 5
1	Betriebsschalter (Heizung Ein/Aus)
2	Taste „Reset“ (Entstörtaste)
3	Taste „Schornsteinfeger“ (für Handbetrieb)
4	Taste „Statusanzeige“
5	Anschlussmöglichkeit für den Diagnosestecker (für den Fachhandwerker)
6	LED (Leuchtdiode) „Brenner“ (An/Aus)
7	LED (Leuchtdiode) „Wärmeanforderung“
8	Drehknopf für maximale Kesselwassertemperatur
9	Display (zur Statusanzeige)
10	LED (Leuchtdiode) „Warmwasserbereitung“
11	Drehknopf für Warmwasser-Sollwert

Tab. 1 Bedienelemente

11 10 9 8 35 40 45 50 30 55 Eco 80 0 Aut 888 30 40 50 60 70 83 0 90 Aut 1 2 3 4 5 6 7 Reset 6 720 613 310-03.0K

Bild 5 Basiscontroller BC10

Buderus

Bedienung 3

Betriebsschalter

Mit dem Betriebsschalter [1] wird der Heizkessel ein- und ausgeschaltet.

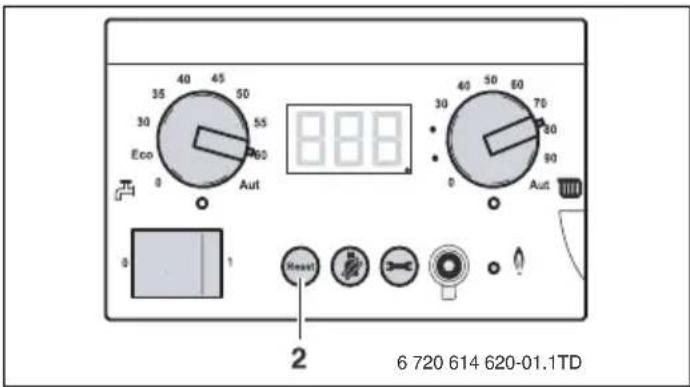

Taste „Reset“

Im Falle einer Störung kann es notwendig sein, den Heizkessel mit Hilfe der Taste „Reset“ [2] neu zu starten.

Dies ist nur bei verriegelnden Fehlern erforderlich. Blockierende Fehler setzen sich selbsttätig zurück, wenn die Ursache beseitigt ist. Das Display zeigt „rE“ an, während der Reset durchgeführt wird.

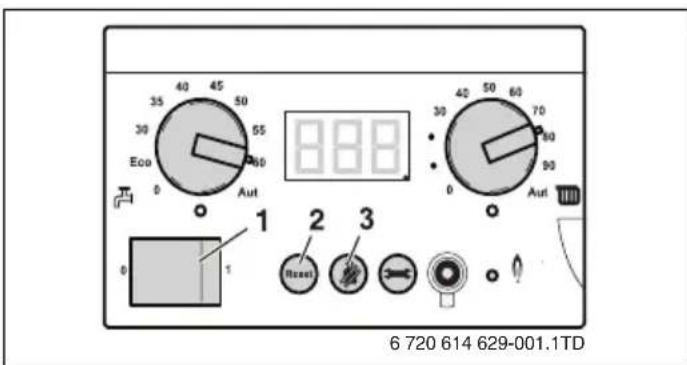

Taste „Schornsteinfeger“

Mit der Taste „Schornsteinfeger“ [3] kann der Heizkessel in den manuellen Betrieb (Handbetrieb) genommen werden, wenn z. B. die Regelung der Heizungsanlage (z. B. Bedieneinheit) defekt ist (→ Kapitel 3.5, Seite 23).

35 40 45 50 30 55 Eco 60 0 Aut 888 30 42 50 60 70 90 0 Aut 1 2 3 Reset 6 720 614 629-001.1TD

Bild 6 Basiscontroller BC10

Buderus

Bedienung3

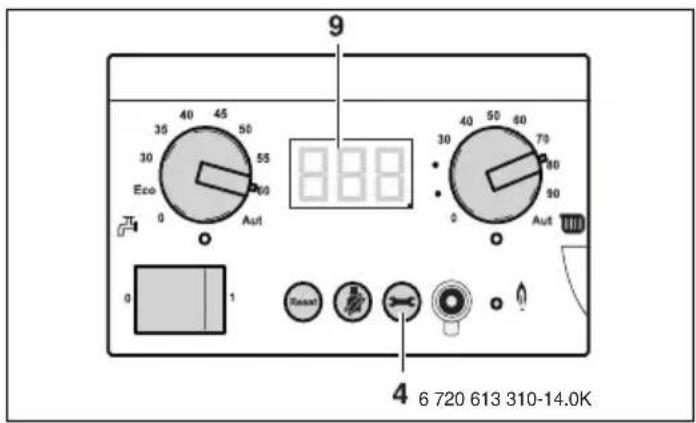

Taste „Statusanzeige“

Mit der Taste „Statusanzeige“ [4] lassen sich die aktuelle Kesselwassertemperatur, der aktuelle Anlagendruck usw. auf dem Display anzeigen (→ Kapitel 3.4, Seite 21).

Anschlussmöglichkeit für Diagnosestecker

Hier kann der Heizungsfachmann einen Diagnosestecker (Service-Tool) anschließen [5].

LED „Brenner“ (An/Aus)

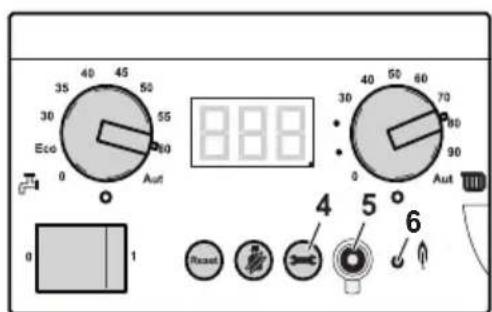

Die LED „Brenner“ (An/Aus) [6] leuchtet, wenn der Brenner des Heizkessels in Betrieb ist.

Die LED signalisiert den Betriebszustand des Brenners.

Eco 35 40 45 50 55 0 Aut 888 30 40 50 60 70 0 Aut 4 5 6 Routout

6 720 614 629-002.1TD
Bild 7 Basiscontroller BC10

LED Zustand	Erläuterung
An Brenner in Betrieb Kesselwasser wird erwärmt.
Aus	Brenner Aus	Das Kesselwasser ist im gewünschten Temperaturbereich oder es liegt keine Wärmeanforderung vor.

Tab. 2 Bedeutung der LED „Brenner“

Buderus

Logamax plus GB152-16/24T14

Bedienung 3

LED „Wärmeanforderung“

Die LED „Wärmeanforderung“ [7] leuchtet, wenn durch die Regelung ein Wärmebedarf angefordert wurde (z. B. wenn die zu beheizenden Räume zu kühl werden).

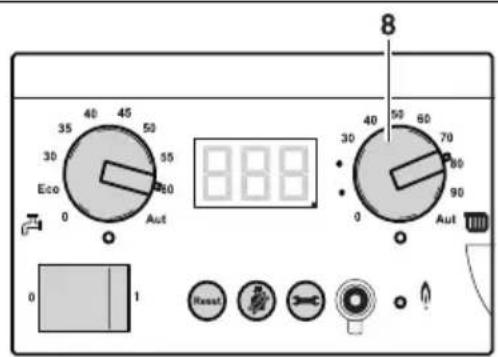

Drehknopf für maximale Kesselwassertemperatur

Mit dem Drehknopf für die maximale Kesselwassertemperatur [8] wird die obere Grenztemperatur des Kesselwassers eingestellt (→ Kapitel 3.3.2, Seite 19). Die Einheit ist °C.

Display

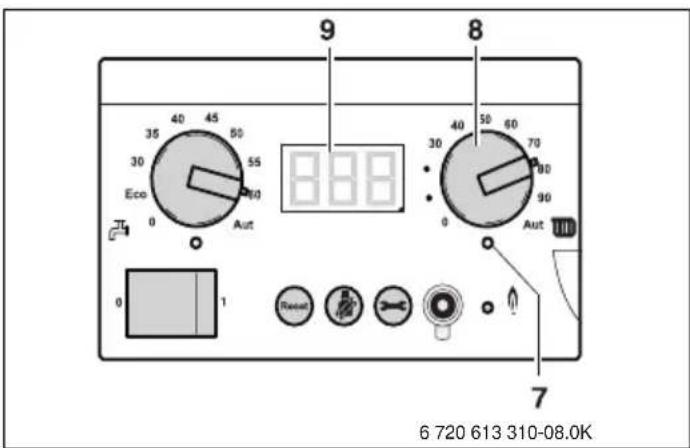

Am Display [9] können Status und Werte der Heizungsanlage abgelesen werden. Im Falle einer Störung zeigt das Display direkt den Fehler in Form eines Fehlercodes an. Bei verriegelnden Fehlern blinkt die Statusanzeige.

9 8 35 40 45 50 30 55 Eco Aut 0 0 1 Reset 6 720 613 310-08.0K Aut 7 6 720 613 310-08.0K

Bild 8 Basiscontroller BC10

Buderus

Bedienung3

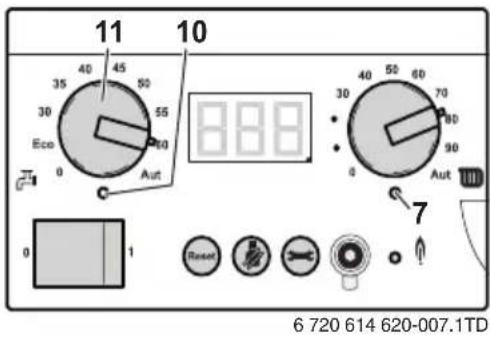

LED „Warmwasserbereitung“

Die LED „Warmwasserbereitung“ [10] leuchtet, wenn ein Wärmebedarf im Warmwasser entstanden ist (z. B. wenn warmes/heißes Wasser benötigt wird).

Drehknopf für Warmwasser-Sollwert

Mit dem Drehknopf für Warmwasser-Sollwert [11] wird die gewünschte Temperatur des Warmwassers im Warmwasserspeicher vorgegeben (→ Kapitel 3.3.1, Seite 17). Die Einheit ist °C.

11 10 35 40 45 50 55 Eco 0 Aut 888 30 40 50 60 70 80 90 Aut 7 0 1 Reset 6 720 614 620-007.1TD

Bild 9 Basiscontroller BC10

Buderus

Bedienung 3

3.3 Temperatur einstellen

3.3.1 Warmwasser-Sollwert einstellen

Werkseitig ist der Heizkessel auf eine Warmwassertemperatur von 60 °C eingestellt.

Bei GB152-24T 83S und GB152-24T 210SR

Um erhöhtem Kalkausfall vorzubeugen, empfehlen wir, bei einer Gesamthärte über 15 ° dH (Härtestufe III), die Speichertemperatur auf kleiner als 55 °C einzustellen.

●Die gewünschte Warmwassertemperatur mit dem Drehknopf für „Warmwasser-Sollwert“ [11] gemäß Tab. 3, Seite 18 einstellen.

11 35 40 45 50 30 Eco 55 0 Aut 888 30 40 50 60 70 0 90 Aut 0 1 Reset 2 OK 3 OK 4 OK 5 OK 6 OK 7 OK 8 OK 9 OK 10 OK 11 OK 12 OK 13 OK 14 OK 15 OK 16 OK 17 OK 18 OK 19 OK 20 OK 21 OK 22 OK 23 OK 24 OK 25 OK 26 OK 27 OK 28 OK 29 OK 30 OK 31 OK 32 OK 33 OK 34 OK 35 OK 36 OK 37 OK 38 OK 39 OK 40 OK 41 OK 42 OK 43 OK 44 OK 45 OK 46 OK 47 OK 48 OK 49 OK 50 OK 51 OK 52 OK 53 OK 54 OK 55 OK 56 OK 57 OK 58 OK 59 OK 60 OK 61 OK 62 OK 63 OK 64 OK 65 OK 66 OK 67 OK 68 OK 69 OK 70 OK 71 OK 72 OK 73 OK 74 OK 75 OK 76 OK 77 OK 78 OK 79 OK 80 OK 81 OK 82 OK 83 OK 84 OK 85 OK 86 OK 87 OK 88 OK 89 OK 90 OK 6 720 613 310-10.0K

Bild 10 Basiscontroller BC10

Buderus

Bedienung3

Einstellungen beim Logamax plus GB152-16/24T

	Zustand Erläuterung LED
0 Aus Keine Versorgung mit Warmwasser (nur Heizbetrieb). Aus
ECO1	Energiesparbetrieb2, Warmwassertemperatur 60 °C, (Kaltstart/ECO-Start)	Das Warmwasser wird erst wieder auf 60 °C aufgeheizt, wenn die Temperatur deutlich abgesunken ist. Dadurch wird die Anzahl der Brennerstarts reduziert und Energie eingespart. Allerdings kann das Wasser im ersten Moment etwas kälter sein.	An3
30 - 60	Direkte Einstellung am BC101in °C, (Warmstart)	Die Temperatur wird am BC10 fest eingestellt und kann mit einer Bedieneinheit nicht verändert werden.
Aut	Vorgabe über Bedieneinheit RC35 (Voreinstellung)	Die Temperatur wird an der Bedieneinheit eingestellt. Wenn keine Bedieneinheit angeschlossen ist, gelten 60 °C als maximale Warmwassertemperatur.

Tab. 3 Einstellungen am Drehknopf „Warmwasser-Sollwert“
1. Diese Funktion ist optimiert für Geräte mit integrierter Warmwasserbereitung. In Verbindung mit dem Logamax plus GB152-16/24T empfehlen wir die Einstellung „Aut“, wenn die Bedieneinheit vorhanden ist.
2. Das Heizprogramm (Schaltuhr) des Raumcontrollers bleibt aktiv, dadurch wird im Nachtbetrieb kein Warmwasser bereitet.
3. Die LED unterhalb des Drehknopfes leuchtet, wenn Warmwasser nachgeladen wird oder die Warmwassertemperatur unterhalb des Sollwertes liegt (Wärmeanforderung)

Buderus

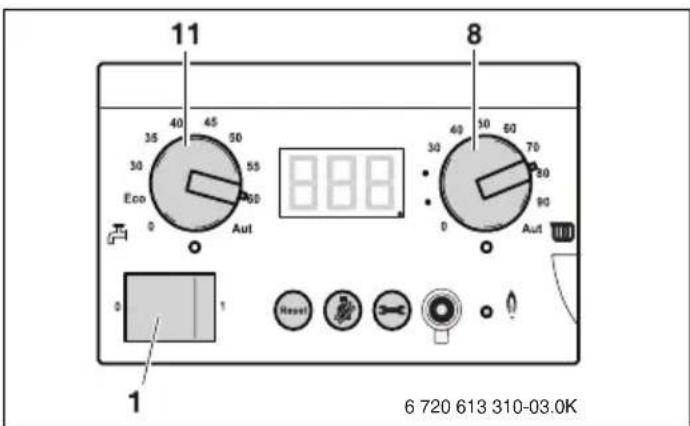

3.3.2 Kesselwassertemperatur einstellen

Am Drehknopf für maximale Kesselwassertemperatur [8] die gewünschte Temperatur gemäß Tab 4, Seite 20 einstellen.

Vorsicht: Anlagenschaden bei

Fußbodenheizung

durch Überhitzung der Rohrleitungen.

- Maximale Kesselwassertemperatur mit dem Drehknopf für maximale Kesselwassertemperatur [8] auf die zulässige Vorlauftemperatur des Fußbodenheizkreises begrenzen (z. B. 30 – 40 °C).

8 35 40 45 50 30 55 Eco 90 0 Aut 888 30 40 50 60 70 0 90 Aut 0 1 Reset

6 720 613 310-11.0K
Bild 11 Basiscontroller BC10

Drehknopf so niedrig einstellen, dass es immer noch warm genug ist, um Energie zu sparen.

Wenn die Temperatur zu niedrig eingestellt wird, kann die gewünschte Raumtemperatur nicht erreicht werden. Weitere Hinweise zum Energiesparen in der Bedienungsanleitung der Bedieneinheit bzw. des Regelgerätes.

Buderus

Bedienung3

Drehknopf	Funktion	Einstellung für	Beschreibung	LED
0 Aus Kein Heizbetrieb			(Sommer)	Aus
30 - 40 °C Gewünschte Kesselwassertemp. in °C1		Fußbodenheizung Heizbetrieb eingeschaltet		^2 An
75 - 90 °C Gewünschte Kesselwassertemp. in °C1		Radiatoren
90 °C Gewünschte Kesselwassertemp. in °C1		Konvektoren
Aut Vorgabe über Regelung (z. B. RC35/Logamatic 4121)		^3

Tab. 4 Kesselwassertemperatur

1. Wenn eine Bedieneinheit (z. B. RC35) oder ein Regelgerät vorhanden ist, empfehlen wir die Einstellung „Aut“. Die Temperatur wird am BC10 fest eingestellt und kann mit einer Bedieneinheit nicht verändert werden. Alle Regelungsfunktionen der Bedieneinheit (z. B. Heizprogramm, Sommer-/Winterumschaltung) bleiben aktiv.
2. Die LED unterhalb des Drehknopfes leuchtet, wenn die Heizung eingeschaltet ist und Wärme angefordert wird.
3. Die Temperatur wird automatisch über die Heizkennlinie ermittelt. Wenn keine Bedieneinheit RC35 angeschlossen ist, gelten 90 °C als maximale Kesselwassertemperatur.

Buderus

Logamax plus GB152-16/24T20

Bedienung 3

3.4 Werte am Display anzeigen

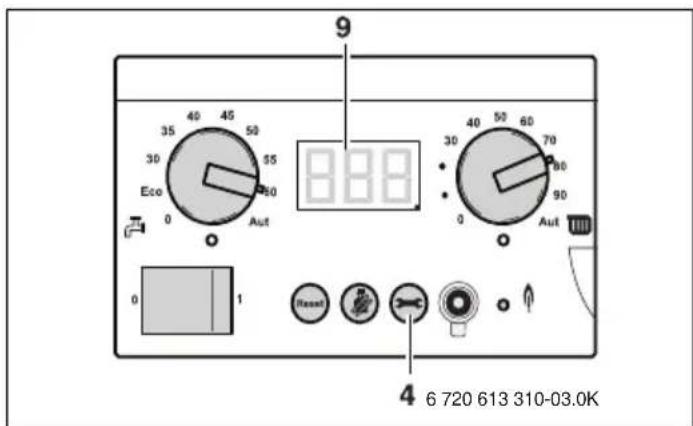

Mit der Taste „Statusanzeige“ [4] können Informationen über den Betriebszustand des Heizkessels am Display [9] abgerufen werden. Es werden die aktuell gemessenen Werte angezeigt:

– die Kesselwassertemperatur (Daueranzeige),
- der Anlagendruck,
- der Betriebscode.

9 35 40 45 50 30 Eco 55 0 Aut 888 30 40 50 60 70 0 90 Aut 0 1 Reset 2 Cancel 3 Reset 4 6 720 613 310-03.0K

Bild 12 Basiscontroller BC10

Buderus

Bedienung3

Menü Normalbetrieb
1 24 Aktuell gemessene Kesselwassertemperatur in °C.
2	Im Menü Normalbetrieb fortfahren?	Ja: → Schritt 3
		Nein: → Schritt 1
3	Taste ➕ betätigen.
4 P 6 Aktuell gemessener Anlagendruck in bar.
5	Taste ➕ betätigen.
6	- H Displaycode (→ Kapitel 5.2, Seite 37). In diesem Fall: Heizkessel im Heizbetrieb.
7	Wurde mindestens 5 Minuten lang keine Taste betätigt oder wurde die Netzspannung unterbrochen?	Ja: → Schritt 1
		Nein: → Schritt 8
8	Taste ➕ betätigen.		→ Schritt 1

Tab. 5 Normalbetrieb

Buderus

3.5 Manueller Betrieb (Notbetrieb)

Im manuellen Betrieb ( Tab. 6, Seite 24 ff.) kann die Heizungsanlage unabhängig von einer Bedieneinheit (z. B. RC35) betrieben werden (Notbetrieb im Fall einer Störung der Bedieneinheit). Der Heizkessel wird mit der am rechten Drehknopf eingestellten Kesselwassertemperatur als Sollwert betrieben.

Vorsicht: Anlagenschaden durch Frost.

Die Heizungsanlage kann nach einem Netzausfall oder Ausschalten der Versorgungsspannung einfrieren, weil der manuelle Betrieb dann nicht mehr aktiv ist.

●Manuellen Betrieb nach dem Einschalten erneut aktivieren, damit die Heizungsanlage in Betrieb bleibt (insbesondere bei Frostgefahr).

Buderus

Bedienung3

Menü manueller Betrieb
124 Aktuell gemessene Kesselwassertemperatur in °C.
2 Manuellen Betrieb aktivieren? Ja:		→ Schritt 3
		Nein: → Schritt 1
3	Aktivieren des manuellen Betriebs: Taste® länger als 5 Sekunden gedrückt halten.
4	24 Sobald rechts unten im Display ein blinkender Punkt erscheint, ist der manuelle Betrieb aktiviert. Dies bedeutet, dass sich der Heizkessel ständig im Heizbetrieb befindet. Hierbei gilt eine maximale Kesselwassertemperatur entsprechend der Einstellung auf dem Basiscontroller BC10 (Bedienfeld). Die LED „Wärmeanforderung“ leuchtet auf. Während des manuellen Betriebs ist eine Warmwasserbereitung möglich.
5	Taste ➕ betätigen.
6P6 Aktuell gemessener Anlagendruck in bar.
7	Taste ➕ betätigen.

Tab. 6 Manueller Betrieb

Buderus

Menü manueller Betrieb
8	- H Displaycode (→ Kapitel 5.2, Seite 37). Der Heizkessel befindet sich im manuellen Betrieb. Dies bedeutet, dass sich der Heizkessel im Heizbetrieb befindet, ohne dass ein Wärmebedarf der Regelung vorliegt. Während des manuellen Betriebs ist es möglich, die Sollkesselleistung anhand des Menüs „Einstellungen“ (≠ Tab. 7, Seite 27 ff.) vorübergehend zu ändern.Hinweis: Falls die Kesselleistung vorübergehend geändert wurde, muss diese nach Beendigung des manuellen Betriebs erneut gemäß Menü „Einstellungen“ (→ Tab. 7, Seite 27 ff.) eingestellt werden.
9	Taste ≈ betätigen.
10	24 Aktuell gemessene Kesselwassertemperatur in °C.
11 Liegt eine Spannungsunterbrechung vor? Ja:		→ Schritt1
		Nein: → Schritt 12
12 Manuellen Betrieb deaktivieren? Ja:		→ Schritt 13
		Nein: → Schritt 5
13 Deaktivieren des manuellen Betriebs:Taste ⚫ länger als 2 Sekunden gedrückt halten, bis der Punkt erlischt.		→ Schritt 1

Tab. 6 Manueller Betrieb

Buderus

Bedienung3

3.6 Pumpennachlaufzeit einstellen

Bei außentemperaturgeführter Regelung und Temperaturen unter 3 °C wird die Umwälzpumpe automatisch dauerhaft eingeschaltet.

Die Werkeinstellung der Pumpennachlaufzeit ist für die meisten Situationen geeignet. Ausnahme bei raum-temperaturgeführter Regelung:

Wenn Frostgefahr für Teile der Heizungsanlage besteht, die außerhalb des Erfassungsbereichs des Raumtemperaturreglers liegen (z. B. Heizkörper in der Garage), die Pumpennachlaufzeit auf 24 Stunden einstellen (→ Schritte 8–10, Tab. 7, Seite 27 ff).

Buderus

Menü Einstellungen
1 24 Aktuell gemessene Kesselwassertemperatur in °C.
2 Menü „Einstellungen“ öffnen? Ja:		→ Schritt 3
		Nein: → Schritt 1
3 Öffnen des Menüs „Einstellungen“: Tasten ⚙ + ≡ gleichzeitig länger als 2 Sekunden gedrückt halten.
4	L - - Sobald im Display L - - erscheint, ist das Menü „Einstellungen“ geöffnet. Mit Hilfe des ersten Kennwerts, der im Display erscheint, kann die Kesselleistung für den Heizbetrieb eingestellt werden.
5 Kesselleistung einstellen? Nein:		→ Schritt 7
		Ja: → Schritt 6
6 Niedriger: Sollkesselleistung während des Heizbetriebs mit der Taste ≡ niedriger einstellen. Die minimale Einstellung beträgt L 38 = 38 % bei 16 kW-Heizkesseln und L 25 = 25 % bei 24 kW-Heizkesseln. Höher: Sollkesselleistung während des Heizbetriebs mit der Taste ≡ höher einstellen. Die maximale Einstellung beträgt L - - = 100 %. Dies entspricht der Werkeinstellung.
7 Taste ≡ betätigen.
8	F 5 Sobald im Display F 5 erscheint, kann der zweite Kennwert eingestellt werden. Dieser Kennwert zeigt die eingestellte Pumpennachlaufzeit (nach Beendigung des Heizbetriebs) in Minuten an.

Tab. 7 Einstellungen

Buderus

Bedienung3

Menü Einstellungen
9 Pumpennachlaufzeit (Sollwert) nach Beendigung des Heizbetriebs einstellen? Ja:		→ Schritt 10
		Nein: → Schritt 11
10 Niedriger: Pumpennachlaufzeit mit der Taste ☑ niedriger einstellen.Die minimale Einstellung beträgt F D = 0 Minuten. Die werkseitige Einstellung beträgt5 Minuten. Höher: Die Pumpennachlaufzeit mit der Taste ☑ höher einstellen.Die maximale Einstellung beträgt F Id = 24 Stunden.
11 Taste ☑ betätigen.
12	☐ Sobald im Display ☐ erscheint, kann der dritte Kennwert eingestellt werden.Dieser Kennwert gibt den eingestellten Status der Warmwasserversorgung an.
13 Status der Warmwasserversorgung einstellen? Ja:		→ Schritt 14
		Nein: → Schritt 17
14 Sollstatus der Warmwasserbereitung mit der Taste ☑ oder mit der Taste ☑ einstellen.☐ bedeutet „Ein“, ☐ bedeutet „Aus“. Bitte beachten: Falls ☐ eingestellt wird, istdie Frostsicherung des Warmwasserspeichers ausgeschaltet.
15	Wurde mindestens 5 Minuten lang keine Taste betätigt oder wurde die Netzspannung unterbrochen?	Ja: → Schritt 17
		Nein: → Schritt 16
16 Taste ☑ betätigen.
17	Die eventuell geänderten Einstellungen wurden bestätigt.		→ Schritt 1

Tab. 7 Einstellungen

Buderus

Bei Verwendung einer zusätzlichen Bedieneinheit ist der Basiscontroller wie folgt einzustellen:

• Beide Drehknöpfe am Basiscontroller BC10 [8 und 11] in Stellung „AUT“ stellen, damit alle Einstellungen über die Bedieneinheit vorgenommen werden können.
• Betriebsschalter [1] am BC10 einschalten (Stellung „1“).

An der Bedieneinheit (z. B. RC35) empfehlen wir, Folgendes zu prüfen bzw. einzustellen:

• Betriebsart Automatik
• gewünschte Raumtemperatur
• gewünschte Warmwassertemperatur
• gewünschtes Heizprogramm

11 8 35 40 45 50 Eco 55 Aut 0 0 0 1 Reset 30 6720 613 310-03.0K

Bild 13 Basiscontroller BC10

Die Bedienungsanleitung der Bedieneinheit beschreibt, wie diese Einstellungen vorgenommen werden und welchen Nutzen diese haben.

Die Bedienungsanleitung der Bedieneinheit lesen und beachten.

Buderus

Bedienung3

3.8 Betrieb

Um die Heizungsanlage betriebsbereit zu halten, Anlagendruck regelmäßig prüfen.

3.9 Anlagendruck prüfen

Bei neu gefüllten Heizungsanlagen den Anlagendruck täglich und dann in immer größer werdenden Intervallen überprüfen.

Der Druck wird im Menü „Normalbetrieb“ angezeigt (→ Kapitel 3.4, Seite 21).

- Taste „Statusanzeige“ [4] drücken, bis der Anlagendruck („P0.0“ bis „P3.0“) im Display [9] angezeigt wird.

Mindestdruck (bei kalter Heizungsanlage) 1,0 bar

Empfohlener Anlagendruck 1,5 bar

Maximaldruck

2,5 bar

(bei höchster Heizwassertemperatur –

Sicherheitsventil öffnet)

9 35 40 45 50 30 55 Eco 0 0 Aut 888 30 40 50 60 70 80 90 Aut 0 1 6 720 613 310-14.0K 4

Bild 14 Basiscontroller BC10

Buderus

Bedienung 3

3.10 Heizungsanlage füllen

Die Heizungsanlage füllen, wenn der Anlagendruck unter 0,8 bar gefallen ist.

Vorsicht: Gesundheitsgefahr durch Verunreinigung des Trinkwassers.

- Von einer zugelassenen Fachfirma zeigen lassen, wie die Heizungsanlage mit Wasser gefüllt wird.

3.11 Bei GB152-24T 210SR: Betriebsdruck der Solaranlage kontrollieren

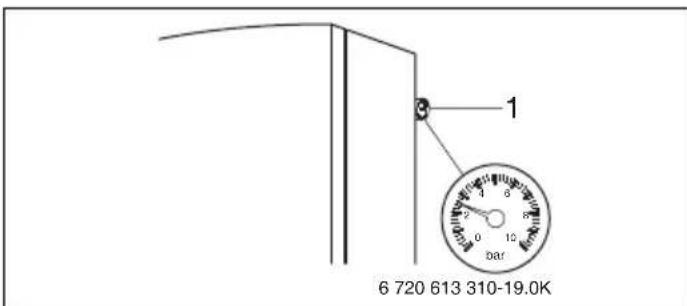

Der Zeiger am Manometer [1] soll auf 2,5 bar stehen. Falls ein höherer Einstellwert erforderlich ist, wird dieser durch Ihren Fachmann angegeben.

Warnung: Anlagenschaden durch zu hohen Druck.

Der max. Druck von 6 bar, bei höchster Temperatur der Solaranlage, darf nicht überschritten werden.

●Sicherheitsventil öffnet.

6 720 613 310-19.0K

Bild 15 Manometer der Solaranlage

Buderus

4 Außerbetriebnahme

4.1 Heizungsanlage im Notfall außer Betrieb nehmen

●Hauptabsperreinrichtung für Gas schließen.
●Die Heizungsanlage nur bei einem Notfall über die Sicherung des Aufstellraumes oder den Heizungsnotschalter abschalten.

4.2 Heizungsanlage über das Regelgerät außer Betrieb nehmen

Heizungsanlage über den Basiscontroller Logamatic BC10 außer Betrieb nehmen. Mit der Außerbetriebnahme wird der Brenner automatisch mit abgeschaltet.

Nähere Informationen zur Bedienung des Basiscontrollers Logamatic BC10 befinden sich im Kapitel 3, Seite 10.

- Bedienfeld durch Drücken öffnen (→ Bild 16).

6 720 613 310-01.0K

Bild 16 Bedienfeld öffnen

Buderus

Außerbetriebnahme 4

●Hauptabsperreinrichtung oder Gashahn schließen [1].
●Heizungsanlage am Betriebsschalter des BC10 (→ Bild 5, [1], Seite 12) ausschalten.

1 2 6 720 613 310-21.2RS

Bild 17 Gashahn (bei Verwendung des Zubehörs Anschluss-Set seitlich)

1 Gashahn geschlossen
2 Gashahn geöffnet

Buderus

Außerbetriebnahme

4.3 Abwesenheit bei Frostgefahr

Vorsicht: Anlagenschaden durch Frost.

Der Heizkessel ist mit einem integrierten Frostschutz ausgestattet. Dies bedeutet, dass kein weiterer Frostschutz für den Heizkessel angebracht werden muss.

Die gesamte Heizungsanlage ist jedoch nicht vor Frost geschützt, weil Rohrleitungen in Außenwänden einfrieren können.

●Frostschutzfunktion aktivieren.

Bei Abwesenheit, z. B. durch Urlaub, Heizungsanlage eingeschaltet lassen:

- Betriebsschalter am BC10 (→ Bild 5, [1], Seite 12) in Stellung „1“ lassen.

● Raumtemperatur auf 16 °C senken (siehe Bedienungsanleitung der Bedieneinheit).

Hierdurch ist die Heizungsanlage ausreichend vor Frost geschützt.

Buderus

4.4 Heizungsanlage bei Frostgefahr (Nutzungsunterbrechung) außer Betrieb nehmen

Wenn es erforderlich ist, dass die Heizungsanlage für längere Zeit, in der auch Frostgefahr besteht, außer Betrieb genommen wird, muss die Heizungsanlage entleert werden.

●Heizungsanlage am Betriebsschalter des BC10 (→ Bild 5, [1], Seite 12) ausschalten.

●Hauptabsperreinrichtung oder Gashahn schließen (→ Bild 17, [1], Seite 33).

●Heizwasser über den am tiefsten gelegenen Heizkörper der Heizungsanlage ablassen (→ Bild 18).

- Den am höchsten gelegenen Heizkörper öffnen.

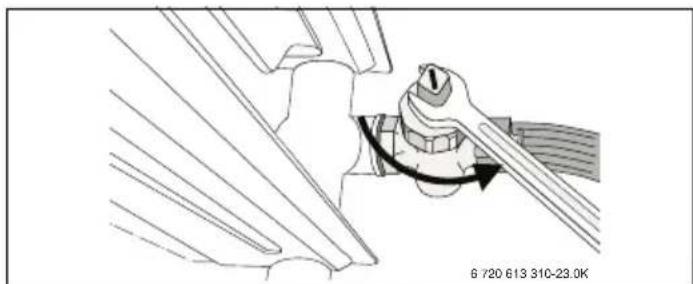

Bild 18 Heizwasser ablassen

pff 6 720 613 310-18.0K

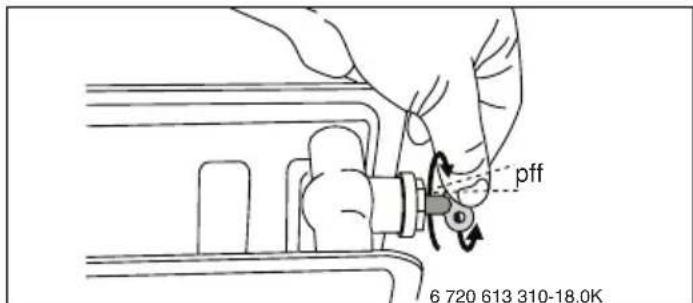

Bild 19 Heizkörper öffnen

Buderus

Außerbetriebnahme

4.5 Wiederinbetriebnahme

Dieses Kapitel erklärt, wie die Heizungsanlage nach einer Nutzungsunterbrechung in Betrieb genommen wird.

Vor Einstellung der Heizungsanlage muss die Heizungsanlage gefüllt sein, weil die Pumpe nicht trocken laufen darf.

• Heizungsanlage füllen (→ Kapitel 3.10, Seite 31), bis der Anlagendruck etwa 1,5 bar ist.
  ●Heizungsanlage am Betriebsschalter des BC10 einschalten.
  ● Gashahn öffnen ( Bild 17, [2], Seite 33).
• Einstellungen am Basiscontroller BC10 und an der Bedieneinheit RC35 vornehmen (→ Kapitel 3, Seite 10).
• Anlagendruck prüfen (→ Kapitel 3.9, Seite 30) und Heizungsanlage über den am höchsten gelegenen Heizkörper entlüften (→ Bild 19, Seite 35).

Buderus

5 Displaywiedergabe

5.1 Displaywerte

Displaywerte
Displaywert	Bedeutung des Displaywerts	Einheit	Bereich
	Aktuelle Kesselwassertemperatur.	°C	- 130
	Aktueller Anlagendruck.	bar	- P4.0
Aktuelle Warmwasserdurchflussmenge (wenn anzeigbar, abhängig von BC10-Version).		l/min	- 999

Tab. 8 Displaywerte

5.2 Displaycodes

Das Display zeigt den Betriebszustand (z. B. eine Störung) in zwei dreistelligen Codes an.

Wie bestimmte Störungen behoben werden, → Kapitel 5.3, Seite 43.

Kann eine Störung nicht selbst behoben werden oder wird im Display ein nicht in der Tabelle genannter Display-code anzeigt, ist eine Heizungsfachfirma mit der Störungsbeseitigung zu beauftragen.

Fußnoten zu Tabelle 9, Seite 38 ff.
1) Nur auf dem Service-Tool oder einer bestimmten RC-Regelung sichtbar.
2) Oder beliebige Anzeige mit einem fixen Punkt rechts unten.
3) Beliebige Anzeige mit einem blinkenden Punkt rechts unten.

Buderus

Displaywiedergabe5

Displaycode
	Haupt-Displaycode		Sub-Displaycode		Bedeutung des Displaycodes
					Betriebsphase: Kommunikationstest während des Hochfahrens. Dieser Display-code blinkt zur Kontrolle der Kommunikation zwischen dem UBA 3 und dem Basiscontroller BC10 fünfmal innerhalb von 5 Sekunden während des Hochfahrens. Wenn ein neuer UBA 3 oder ein neues KIM montiert ist, dann blinkt dieser Displaycode maximal 10 Sekunden lang.
⊖	-R.2)	⊖	2081)		Betriebsphase: Der Heizkessel befindet sich im Abgastest oder im Servicebetrieb.
⊖	-H⊖	200	1)		Betriebsphase: Der Heizkessel befindet sich im Heizbetrieb.
⊖	-H⊖3)	⊖	2001)		Betriebsphase: Der Heizkessel befindet sich im manuellen Betrieb.

Tab. 9 Displaycodes

Buderus

Displaycode
	Haupt-Displaycode		Sub-Displaycode		Bedeutung des Displaycodes
⊖	—H ⊖201		1)		Betriebsphase:Der Heizkessel befindet sich im Betrieb Warmwasserbereitung.
⊖	—H ⊖201		1)		Betriebsphase:Pumpennachlaufzeit über den externen Warmwasserspeicher 130 Sekunden lang bei minimaler Drehzahl. Die LED „Brenner“ (An/Aus) ist aus.
⊖	OA ⊖202		1)		Betriebsphase:Das Schaltoptimierungsprogramm ist aktiviert. Dieses Programm wird aktiviert, wenn häufiger als 1 × pro 10 Minuten eine Wärmeanforderung einer RC-Regelung vorhanden war. Dies bedeutet, dass der Heizkessel nach dem ersten Brennerstart frühestens nach 10 Minuten erneut starten kann.
⊖	OA ⊖305		1)		Betriebsphase:Der Heizkessel kann nach der Beendigung eines Warmwasserwärmebedarfs vorübergehend nicht starten.

Tab. 9 Displaycodes

Buderus

Displaywiedergabe5

Displaycode
	Haupt-Displaycode		Sub-Displaycode		Bedeutung des Displaycodes
⊖	0C⊖283		1)		Vorbereitungsphase:Der Heizkessel bereitet sich nach dem Entstehen einer Wärmeanforderung oder eines Warmwasserbedarfs auf einen Brennerstart vor.
⊖	OE⊖265		1)		Betriebsbereitschaft:Der Heizkessel befindet sich in Betriebsbereitschaft. Es ist eine Wärmeanforderung vorhanden, doch es wurde zu viel Energie geliefert.
⊖	OH⊖203		1)		Betriebsbereitschaft:Der Heizkessel befindet sich in Betriebsbereitschaft. Es ist keine Wärmeanforderung vorhanden.
⊖	OL⊖284		1)		Zündphase:Die Gasarmatur wird angesteuert.

Tab. 9 Displaycodes

Buderus

Logamax plus GB152-16/24T40

Displaywiedergabe 5

Displaycode
	Haupt-Displaycode		Sub-Displaycode		Bedeutung des Displaycodes
⊖	OU⊖270		1)		Hochfahrphase:Der Heizkessel wird nach dem Einschalten der Netzspannung oder nach der Durchführung eines Resets hochgefahren. Dieser Dis-playcode erscheint maximal 4 Minuten lang auf dem Display.
⊖	OY⊖204		1)		Betriebsphase:Der Vorlauftemperaturfühler hat eine aktuelle Vorlauftemperatur gemessen, die höher ist als die auf dem BC10 eingestellte Vorlauf-temperatur oder die höher ist als die berechnete Vorlauftemperatur laut Heizkennlinie oder die höher ist als die berechnete Vorlauftem- peratur für die Warmwasserbereitung.
⊖	2E⊖		207⊖		Störung:Der Anlagendruck ist zu niedrig (niedriger als 0,2 bar).
	888 Betriebstest:				Displaytest während der Hochfahrphase. Der Displaycode wird maximal 1 Sekunde lang auf dem Display angezeigt.

Tab. 9 Displaycodes

Buderus

Displaywiedergabe5

Displaycode
	Haupt-Displaycode		Sub-Displaycode		Bedeutung des Displaycodes
⊗	R11	⊗	802	⊗	Störung:Zeit nicht eingestellt. Zeiteingabe fehlt, z. B. durch einen längeren Stromausfall.
⊗	R11	⊗	803	⊗	Störung:Datum nicht eingestellt. Datumseingabe fehlt, z. B. durch einen längeren Stromausfall.
	H7 Betriebsphase:				Der Anlagendruck ist zu niedrig (niedriger als 0,8 bar).
⊗	H7 Betriebsphase:				Der Anlagendruck ist zu niedrig (niedriger als 0,8 bar).
	P-- Betriebsphase:				Der Anlagendruck ist zu hoch (höher als 4,0 bar).
	rE Störung:				Reset wird durchgeführt. Dieser Code erscheint nach dem Drücken der Taste „Reset“ 5 Sekunden lang auf dem Display.

Tab. 9 Displaycodes

Buderus

5.3 Störungen erkennen und zurücksetzen

Störungsmeldungen sind am blinkenden Display erkennbar und beginnen mit einem anderen Zeichen als:

$$ \begin{array}{l} - \quad , 0 ^ {\prime \prime} \ - \quad , - ^ {\prime \prime} \ - \quad , \text { ” } = ^ {\prime \prime} \ \end{array} $$

Beispiel: „6A“ = der Brenner startet nicht

●Taste „Reset“ [2] für etwa 5 Sekunden drücken, um die Störung zurückzusetzen.

Das Display zeigt „rE“. Der Heizkessel versucht, die Störung zurückzusetzen. Wenn das Display anschließend eine normale Betriebsmeldung anzeigt, ist die Störung beseitigt. Andernfalls den Reset noch zwei bis drei Mal wiederholen.

35 40 45 50 30 55 Eco 60 Aut 888 30 40 50 60 70 30 90 Aut 0 1 Next! 6 720 614 620-01.1TD

Bild 20 BC10 - Taste „Reset“

Buderus

Displaywiedergabe5

Wenn sich die Störung nicht zurücksetzen lässt:

- Störungsmeldung notieren und Heizungsfachmann benachrichtigen.

Vorsicht: Warnung: Anlagenschaden Die Heizungsanlage kann bei Frost einfrieren, wenn sie nicht in Betrieb ist, z. B. durch eine Störabschaltung.

- Wenn die Heizungsanlage aufgrund einer Störabschaltung mehrere Tage im abgeschalteten Zustand verweilt, muss das Heizwasser am tiefsten Punkt der Heizungsanlage abgelassen werden, um sie bei Frostgefahr vor dem Einfrieren zu schützen.

Buderus

Stichwortverzeichnis

Stichwortverzeichnis

A

Abwesenheit 34

Anlage füllen 30

Anlagendruck prüfen 29

Ausschalten 32

B

Basiscontroller BC10 9

D

Diagnosestecker 13

Display 14

Displaycodes 37

E

Einstellungen, Menü 25

F

Frostgefahr 25, 35

Füllen der Heizungsanlage 30

Fußbodenheizung 18

G

Gashahn schließen 32

H

Heizprogramm 28

K

Kaskadensystem 9

Kesselleistung 26

Kesselwassertemperatur 18

L

LED „Brenner“ 13

LED „Wärmeanforderung“ 14

LED „Warmwasserbereitung“ 15

M

Manueller Betrieb 22

Maximale Kesselwassertemperatur .....18

Buderus

Stichwortverzeichnis

N

Normalbetrieb, Menü 20

Notfall 32

Nutzungsunterbrechung 35

P

Pumpennachlaufzeit 25

R

Raumtemperatur 28

Reset 43

S

Sicherheitshinweise 4

Sommer(betreib) 18

Störungen zurücksetzen 43

T

Taste „Reset“ 12

Taste „Schornsteinfeger“ 12

Taste „Statusanzeige“ 13

U

Urlaub 34

W

Warmwasser-Sollwert 15

Warmwassertemperatur .....28

Wasserenthärter 8

Buderus

Notizen

Buderus

Deutschland

Bosch Thermotechnik GmbH

Buderus Deutschland

Sophienstraße 30-32

D-35576 Wetzlar

www.buderus.de

[e-mail]

Österreich

Buderus Austria Heiztechnik GmbH

Karl-Schönherr-Str. 2,

A-4600 Wels

Technische Hotline: 0810 - 810 - 444

www.buderus.at

[e-mail]

Luxemburg

Ferroknepper Buderus S.A.

Z.I. Um Monkeler

20, Op den Drieschen

B.P. 201 L-4003 Esch-sur-Alzette

Tel. [phone] - Fax [phone]

www.buderus.lu

[e-mail]
