BEDIENUNGSANLEITUNG Villa Classic 55 Thermia

Thermia

SKÖTSELANVISNING

Värmepump

Villa Classic 55 / 75 / 105 / 155

Villa Bas 45 / 60 / 90 / 120

Therix G VileClossic

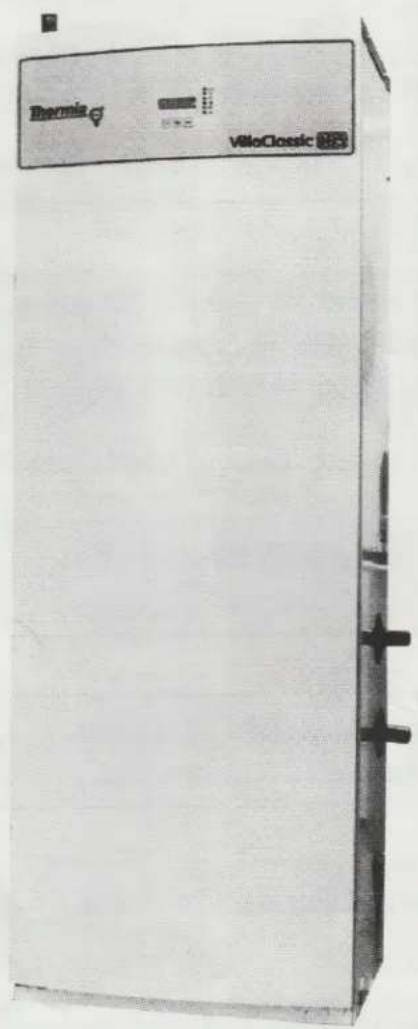

Villa Classic

Thermostika ViloGas90

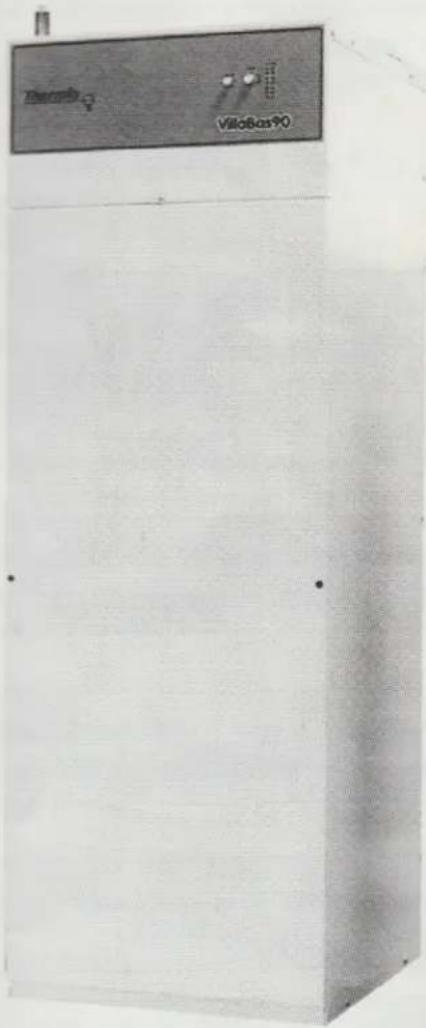

Villa Bas

Thermia Värme AB, Box 950, 67129 ARVIKA

http://www.thermia.se

-2-

INNEHÅLLSFÖRTECKNING

Viktig information 2

Produktbeskrivning 3

Värmepumpens delar, Villa Classic 4

Värmepumpens delar, Villa Bas 5

Instrument och reglage 6

Avläsning och ändring av värden i reglerdator 7-8

Inställningar av temperaturer i anläggningen 9

Inställning av värmekurva 9

Inställningar av driftlägen 10

Energibesparing 10

Tillsyn 11

Övrig skötsel av anläggningen 11

Felsökning 11-12

Grundinställningar i värmepumpens reglerdator 12

Rumsgivare Villa Classic 12

Installationen och idrifttagningen har gjorts av: 13

VIKTIGT

Om anläggningen ej brukas under en tid då risk för frysning föreligger ska de ingående delarna i systemet tappas ur. Se vidare i avsnittet "ÖVRIG SKÖTSEL AV ANLÄGG-NINGEN".

Anläggningen är att betrakta som underhållsfri men viss tillsyn krävs. Se avsnittet "TILLSYN".

Innan du gör eventuella ändringar av inställda parametrar i reglerdatorn bör du förvissa dig om vad detta innebär.

Vid behov av eventuella servicearbeten ska du vända dig till din installatör.

I övrigt rekomenderar vi att ni läser igenom denna anvisning i sin helhet och då speciellt avsnittet "AVLÄSNING OCH ÄNDRINGAR AV VÄRDEN I REGLERDATORN".

-3-

PRODUKT BESKRIVNING

Thermia Villa Classic och Villa Bas är kompletta uppvärmningsanläggningar för både värme och varmvatten inom effektområdet 4,5 - 16 kW. Alla modellerna har dessutom, utöver detta, inbyggd tillsatsvärme i form av en elkassett på 6 kW.

Villa Classic har, förutom de komponenter som ingår i Villa Bas, även utrustats med en display-försedd reglerutrustning, mjukstart på modellerna 105 och 155 och en extra plattvärmeväxlare som ger en större avgiven värmeeffekt till fastigheten.

Värmeavgivningen till huset sker via ett vattenburet system, sk. lågtemperatursystem med max framledningstemperatur på 55°C.

Thermia Villa Classic och Bas består av ett antal grundenheter, 1) värmepumpsenhet, 2) varmvattenberedare, 3) växelventil, 4) tillsatsvärme och 5) reglerutrustning.

1) Värmepumpsenhet: består av en scroll-kompressor, två rostfria värmeväxlare (3 st. för Classic), cirkulationspumpar för kollektor- och värmesystem, ventiler och säkerhetsutrustning för kylsystem samt tillhörande elkomponenter.
2) Varmvattenberedare: är 150 liter och invändigt korrosionsskyddad med koppar alt. finns en variant i rostfritt stål. Varmvattenberedaren har ej någon anod och är således underhållsfri.
3) En växelventil stänger / öppnar anslutningen till varmvattenberedaren beroende på om värme eller varmvatten skall värmas.
4) Tillsatsvärmen: en 6 kW:s elkassett sitter monterad på framledningen. Tillsatsvärmen hjälper till att täcka behovet (för både värme och varmvatten) om detta skulle överstiga värmepumpsenhetens kapacitet. Om ett fel skulle uppstå i värmepumpsenheten kopplas tillsatsvärmen automatiskt in (under förutsättning att driftläge "Auto" är valt).
5) Reglerutrustningen: En reglerdator, med hjälp av olika temperaturgivare (ute, framledning, returledning, varmvatten), styr de ingående komponenterna (kompressor, cirkulationspumpar, tillsatsvärme, växelventil) och håller reda på när värmepumpen ska starta och stoppa, om det ska produceras värme eller varmvatten.

-4-

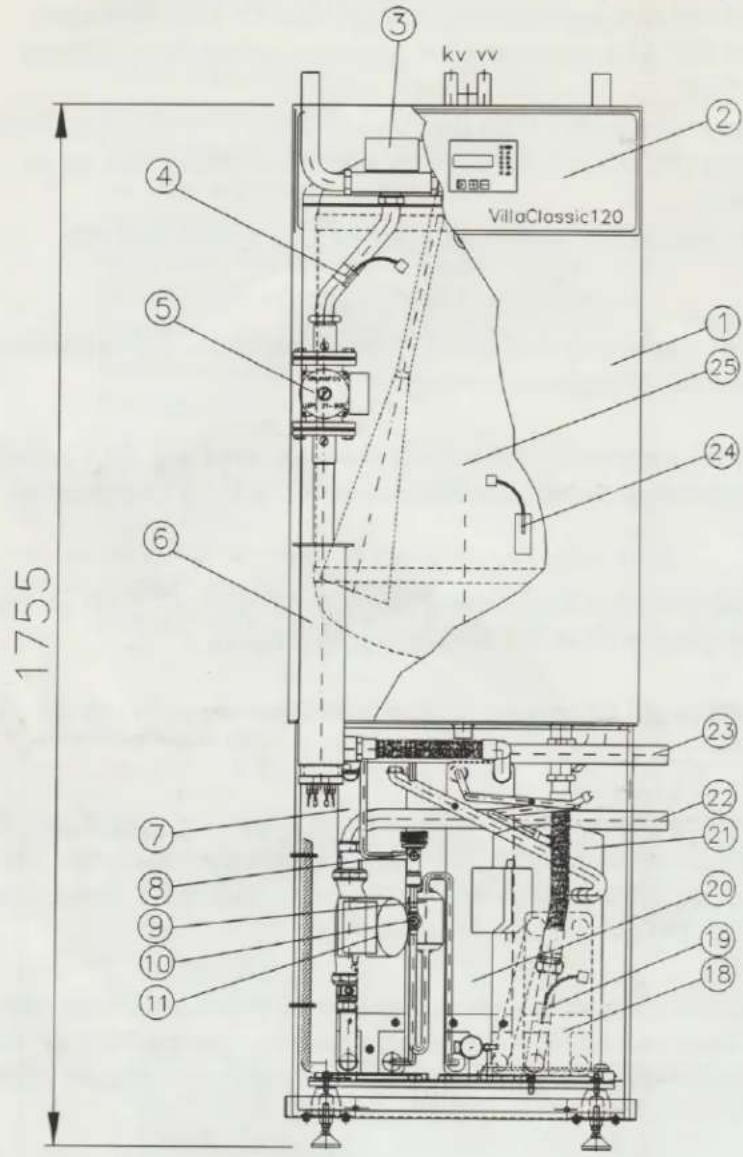

VÄRMEPUMPENS DELAR, Villa Classic

1755 ① ② ③ kv vv VillaClassic120 ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x

Teckenförklaring

1. Frontlucka, avtagbar.
2. Instrumentpanel med reglerutrustning.
3. Växelventil.
4. Framledningsgivare.
5. Cirkulationspump värmesystem.
6. Tillsatsvärme, elkassett.
7. Förångare, isolerad.
8. Expansionsventil.
9. Torkfilter.
10. Synglas.
11. Cirkulationspump köldbärarsystem.
12. Expansionsledning, 1" inv. gängad.
13. Returledning värmesystem, 28 Cu.
14. Kallvattenledning, 22 Cu alt. rostfritt.
15. Varmvattenledning, 22 Cu alt. rostfritt.
16. Framledning värmesystem, 28 Cu.
17. Genomföringar för ink. matning och givare.
18. Underkylare.
19. Returledningsgivare.
20. Kondensor med avtappning för prim. sida.
21. Kompressor.
22. Köldbärare ut (från VP), slät 28.
23. Köldbärare in (till VP), slät 28.
24. Varmvattengivare.
25. Varmvattenberedare 150 liter.

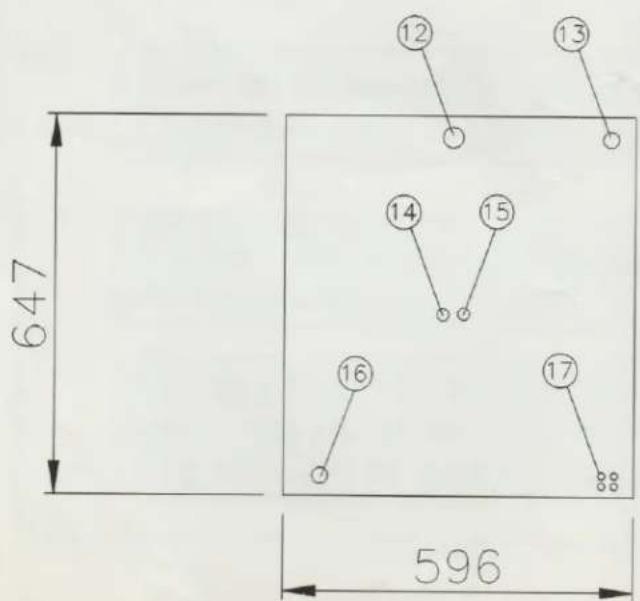

647 12 13 14 15 16 17 88 596

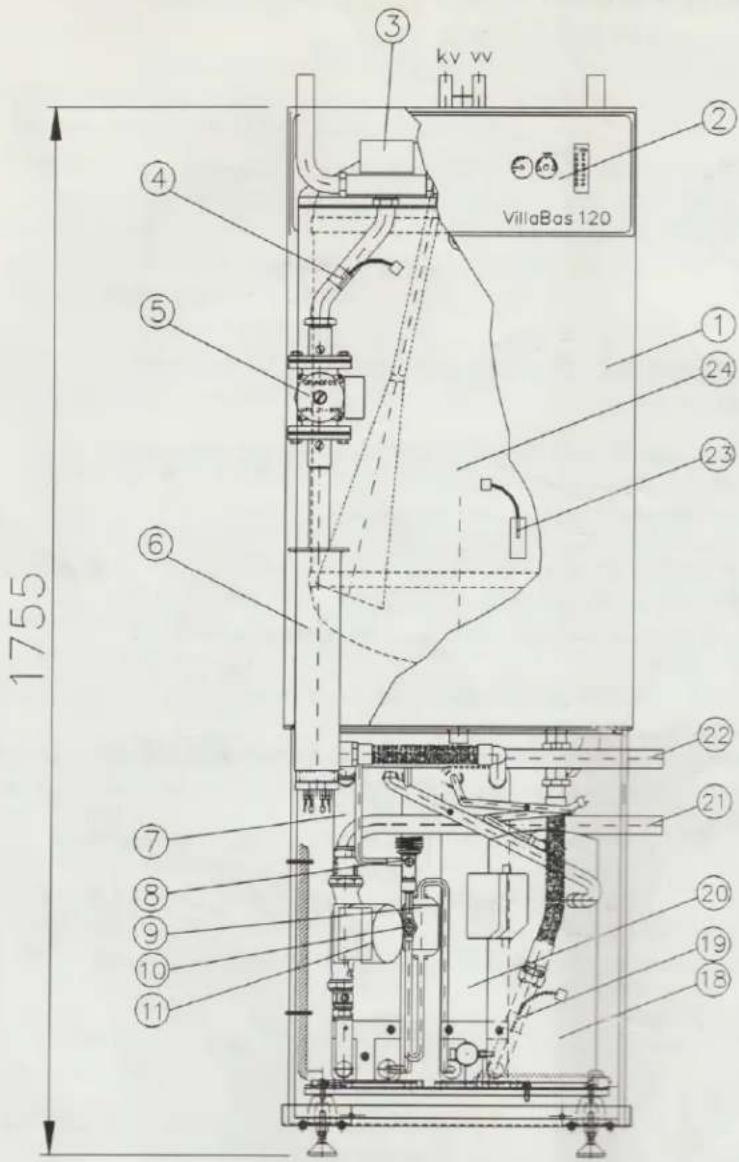

VÄRMEPUMPENS DELAR, Villa Bas

1755 ③ kv vv VillaBas 120 ② ① ②4 ②3 ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ②2 ②1 ②0 ⑲9 ⑱8 ⑱7

Teckenförklaring

1. Frontlucka, avtagbar.
2. Instrumentpanel med reglerutrustning.
3. Växelventil.
4. Framledningsgivare.
5. Cirkulationspump värmesystem.
6. Tillsatsvärme, elkassett.
7. Förångare, isolerad.
8. Expansionsventil.
9. Torkfilter.
10. Synglas.
11. Cirkulationspump köldbärarsystem.
12. Expansionsledning, 1" inv. gängad.
13. Returledning värmesystem, 28 Cu.
14. Kallvattenledning, 22 Cu alt. rostfritt.
15. Varmvattenledning, 22 Cu alt. rostfritt.
16. Framledning värmesystem, 28 Cu.
17. Genomföringar för ink. matning och givare.
18. Kompressor.
19. Returledningsgivare.
20. Kondensor med avtappning för prim. sida.
21. Köldbärare ut (från VP), slät 28.
22. Köldbärare in (till VP), slät 28.
23. Varmvattengivare.
24. Varmvattenberedare 150 liter.

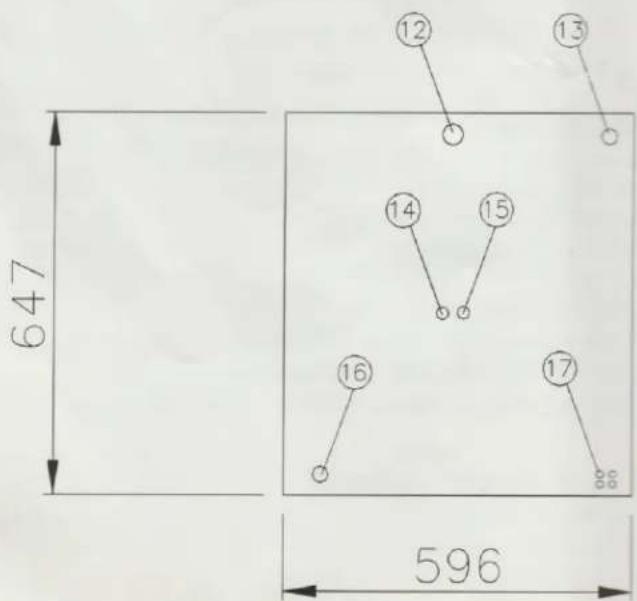

647 596

-6- INSTRUMENT OCH REGLAGE

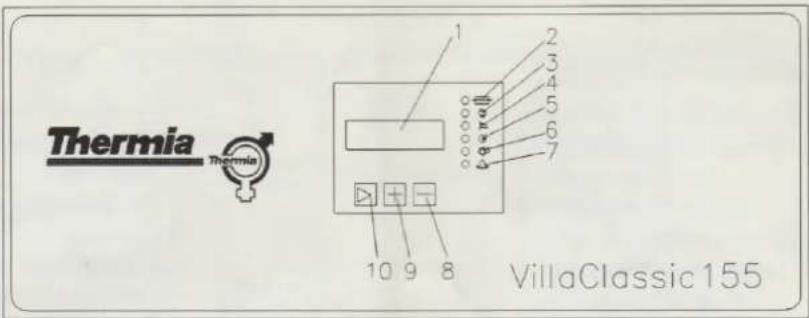

Modell Classic

Thermia Thermia 1 2 3 4 5 6 7 10 9 8 VillaClassic155

1. Reglerdatorns teckenfönster (display), här gör du dina avläsningar av inställda värden och temperaturer.
2. Manöverindikering, lyser när manöverspänning finns till reglerdatorn.
3. Indikering för värmepumpsdrift, lyser när värmepumpen (kompressorn) är i drift.
4. Indikering för varmvattenproduktion, lyser när varmvattenproduktion pågår.
5. Indikering för cirkulationspump, lyser när pumpen är i drift.
6. Indikering för tillsatsvärmen (elkassetten), lyser när tillsatsvärmen är inkopplad.
7. Indikering för larm, lyser vid driftstörning (kompressorn går ej). Se vidare i felsökningsschemat.
8. Minusknappen minskar inställda värden i reglerdatorn.
9. Plusknappen öppnar en meny, detta indikeras genom att en blinkande markör visas under det värde du önskar ändra och genom att trycka på plusknappen ytterligare en gång kar: du öka värdet.
10. Pilknappen förflyttar dig mellan olika menyer i reglerdatorn för att kunna avläsa önskat värde. Pilknappen används också för att kvittera ändringar av inställningar. Så länge som den blinkande markören finns kvar under det värdet du ändrat träder inte ändringen i funktion.

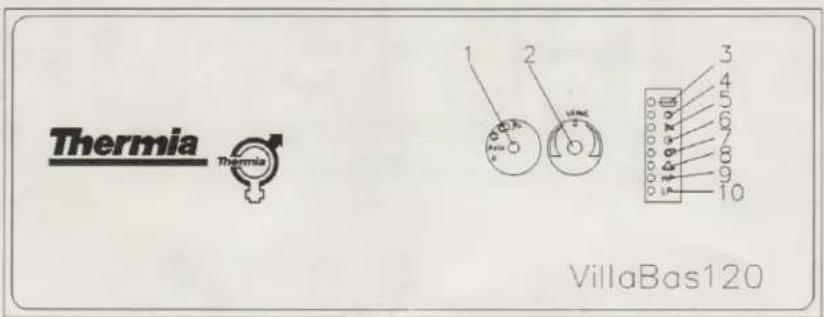

Modell Bas

Thermia Thermia VillaBas120

1. Vred för att ställa in önskat driftläge, se "Inställningar av driftläge".
2. Vred för att ställa in önskad rumstemperatur (RumBör), Min är 14°C, 0 är 20°C och Max är 26°C.
3. Manöverindikering, lyser när manöverspänning finns till reglerdatorn.
4. Indikering för värmepumpsdrift, lyser när värmepumpen (kompressorn) är i drift.
5. Indikering för varmvattenproduktion, lyser när varmvattenproduktion pågår.
6. Indikering för cirkulationspump, lyser när pumpen är i drift.
7. Indikering för tillsatsvärmen (elkassetten), lyser när tillsatsvärmen är inkopplad.
8. Larmindikering för motorskydd, lyser vid driftstörning - se vidare i Felsökningsavsnittet.
9. Larmindikering för högtryckspressostat, lyser vid driftstörning - se vidare i Felsökningsavsnittet.
10. Larmindikering för lågtryckspressostat, lyser vid driftstörning - se vidare i Felsökningsavsnittet.

-7-

AVLÄSNING OCH ÄNDRINGAR AVVÄRDEN I REGLERDATORN (Villa Classic)

Alla avläsningar av värden i anläggningen görs i reglerdatorns teckenfönster (display). För att gå framåt i reglerdatorns menyer ska ▶ - knappen användas.

Vid uppstart av anläggningen eller då strömmen varit borta visar sig följande text i reglerdatorns display i ca 5 sekunder: UPPSTART ver 2.xx sedan övergår reglerdatorn till att visa: RUM 20.5 (20)°C Drift: Auto RUM är det verkliga värdet på rums-

temperaturen och inom parantes visas önskad rumstemperatur. Drift visar det driftläge värmepumpen ska arbeta efter, se vidare "Inställningar av driftläge".

För att komma vidare till nästa meny, tryck på pilknappen, så visas i dispalyen: Ute 0°C Kurva 40 utetemperaturen och inställd värmekurva, se vidare "Inställningar av temperaturer".

Med ytterligare en tryckning på pilknappen visas: Service: 0 Hår slutar första delen av menyn.

Då man gör sina grundinställningar av anläggningen eller behöver veta status för vissa parametrar, görs det på följande sätt med utgångsläge från menyn "Service: 0". Tryck en gång på plusknappen, nu ska du se en blinkande markör under 0 och genom att trycka ytterligare en gång på plusknappen ändrar sig nollan till 1.

Nu kan du gå vidare i meny genom att använda pilknappen.

Om du ska ändra på ett inställbart värde ska du först trycka på plusknappen så att en blinkande markör blir synlig under det värde du vill ändra på (menyn är då öppnad) sen kan du trycka på antingen plus- eller minusknappen beroende på om du vill öka eller minska värdet.

Observera att om du gått förbi en meny så går det inte att "backa" utan du måste trycka dig runt ett varv för att komma tillbaka.

I några av menyerna finns två stycken inställbara värden och om man ska ändra på det nedre av dessa värden ska du först trycka på plusknappen, den blinkande markören ställer sig då under det övre värdet, sedan trycker du på pilknappen och markören flyttar sig till det nedre värdet och nu kan man öka eller minska värdet genom att använda plus- eller minusknappen.

Observera att du måste kvittera (gå vidare till nästa meny) med pilknappen innan ändringen träder i kraft.

Ändra inga värden utan att du vet vad detta innebär!

De värden som är understrukna i beskrivningen här har du möjlighet att ändra på.

Tryck på:

Följande meny visar sig:

Tryck på:

Här ställer du in den värmekurva du vill att värmepumpen ska arbeta efter, se "Inställningar av temperaturer i anläggningen".

Om menyn för Kurva har öppnats med plusknappen, den blinkande markören visar sig under inställningsvärdet och rumsgivaren är ansluten visas:

Du ställer också in något som kallas "RUMfaktor", vilket enbart gäller vid installerad rumsgivare. Med detta menas hur mycket hänsyn reglerdatorn ska ta, i sin reglertering av framledningstemperaturen till skillnaden mellan önskat värde och verkligt värde på rumstemperaturen. Värdet är inställbart mellan 0 och 6, där 0 inte tar någon hänsyn till skillnader mellan önskad och verklig temperatur och 6 tar full hänsyn till avvikelsen.

Rekomenderat värde är 3, 4 eller 5.

Om rumsgivare ej är installerad visas inte denna rad.

Tryck på:

Kurva 40 Rum .s 2

Möjlighet till sänkning av önskad rumstemperatur, värdet anger hur många grader sänkningen är. Sänkningen ligger kvar tills värdet ändras. Möjlighet finns att koppla till ett kopplingsur för för t.ex. nattsänkning. Sänkning aktiveras endast om bygel mellan plinarna 31 och 32 på kretskortet är sluten (ta kontakt med installatör).

-8-

Tryck på:

Kurva

40

Kurva min

10

Tryck på:

Kurva

40

Kurva max

70

Möjlighet att ställa in min. värde för värmekurvan, d.v.s. värmepumpen styrs då så att värmekurvan inte har möjlighet att gå under detta värden oavsett vad "Kurva" är inställd på. För golvvärmesystem och ev. luftburna system är det nödvändigt att se till att utgående temperatur håller sig inom vissa gränser.

Integral

- 250°min

Möjlighet att ställa in max. värde för värmekurvan, d.v.s. värmepumpen styrs då så att värmekurvan inte har möjlighet att gå över detta värden oavsett vad "Kurva" är inställd på.

Här visas aktuell värmebalans i anläggningen (över- eller underskott av värme). Ett minusvärde innebär att det råder underskott på värme. Enheten °min betecknar hur stort under- eller överskottet är i grader x minuter räknat. Detta värde kan ändras för att underlätta vid servicearbeten men skall under normala förhållanden inte ändras.

Om meny för Integral har "öppnats" visas:

VP : 60°min

TILLS: 600°min

I denna meny visas vid vilket gradminut - underskott som värmepump resp. tillsats startar. Värdena är inställbara men bör inte ändras utan kunskap om vad som händer i systemet om dessa ändras.

Framl 36(40)°C

Returl 29 (48)°C

Meny som visar framledningens (tilloppet till ditt värmesystem) verkliga temperatur och inom parantes dess börvärde (vad den borde vara). På undre raden visas verklig temperatur på returledningen från ditt värmesystem och inom parantes max. tillåten returtemperatur. Max. tillåten returtemp. är inställbart, se avsnittet "Inställningar av temperaturer i anläggningen".

VV: 52(44)°C

VVtid:20min

VV anger vilken temperatur du har på ditt varmvatten vid givaren för varmvatten på varmvattenbereda ren och inom parantes finns starttemperaturen för varmvattenproduktion vilken är inställbar men bör inte ändras under normala förhållanden.

Det nedre värdet, VVtid, anger hur länge värmepumpen ska producera varmvatten då det samtidigt finns ett värmebehov. Detta värde är inställbart, se nästa meny.

Om du hade föregående meny öppnad, markören blinkande under värdet i parantesen för VV, så kommer du till följande meny:

VVtid:20min

Värmetid : 20min

Här finnsmöjlighet att ändra tiden för varmvattenproduktion då det samtidigt finns ett värmebehov.

Värmetid anger hur länge värmepumpen ska producera värme till ditt värmesystem då den växlat över från varmvattenproduktion och du fortfarande har ett varmvattenbehov.

Varmvattenproduktion är i reglerdatorn prioriterad före värmeproduktion.

Båda dessa värden är inställbara men bör inte ändras under normala förhållanden.

VVpressostat : 1

Rullande meny

Här kan du på övre raden se status för varmvattenpressostaten (reglerpressostaten), 0 = bruten, 1 = sluten.

Den nedre raden är en rullande meny som visar aktuell status för anläggningen, se nedan.

Text i rullande meny:

VP OFF = Värmepump ej i drift.

Returl hög = Värmepump ej i drift, returtemp. högre än max. tillåten.

VP aktiv = Värimepump arbetar.

VP start om x min = Tidsrestriktioner i reglerdatorn gör att värmepumpen inte tillåts starta förån om x min.

Drift : VV = Varmvattenproduktion pågår.

Drift : ej behov = Värmepump står still p.g.a inget behov finns.

Drift : Värme = Värmeproduktion pågår.

DT VP 210h = Driftiden för värmepumpsenheten (kompressorn).

DT TILLS 50h = Driftiden för tillsatsvärmen (elkassetten).

DT VP VV 30h = Drifttiden för varmvattenproduktion med värmepumpsenheten (kompressorn).

Här slutar menylistan, med en tryckning på pilknappen i detta läge kommer man tillbaks till menyn för inställning av rumstemperatur och driftläge.

Förutom menyerna enligt ovan finns i reglerdatorn ett antal dolda menyer som vi inte redovisar närmare här utan skulle det i något extra ordinärt fall behövas ytterligare informationer hänvisar vi till din installatör.

-9-

INSTÄLLNINGAR AV TEMPERATURER IANLÄGGNINGEN

Efter installation av värmepump ska följande injusteringar av värmesystemet utföras:

Öppna samtliga radiatorventiler eller golvslingeventiler fullt ut. Bestäm vilket rum som skall ha högsta önskade temperatur*. Justera sedan reglerdatorn i värmepumpen med hjälp av RUMbör och/eller Kurva enl. nedan så att önskad temperatur erhålls. När detta skett ska radiator- / golvslinge termostater ställas på det värde som önskas i de olika rummen.

*) Dessa rumstemperaturer regleras av värmepumpens reglerdator och skall ej begränsas av radiator- eller golvslingetermostater.

Efter att detta är gjort ska maximal tillåten returtemperatur för värmesystemet ställas in enligt följande:

Tag skillnaden mellan framlednings- och returledningstemperatur (avläses i reglerdatorn) och dra detta värde från 55°.

Exempel: Framledningstemperatur = 42°C Returledningstemperatur = 38°C, medför en skillnad, delta, på 4°C. Detta innebär att maximal tillåten returtemperatur ska inställas på 51°C.

OBS! Värdet i reglerdatorn är från fabrik inställt på 48°C detta måste kontrolleras och ev. justeras i varje enskild anläggning.

Skulle skillnaden mellan framledning och returledning vara större än 7-8°C bör du be din installatör att kontrollera vattenflödet genom värmesystemet. Vid kontroll av temperaturskillnaden mellan fram- och returledning ska värmepumpen vara i drift mot värmesystemet.

För Villa Bas ska ovanstående injustering göras i samband med installationen och utföras av installatör.

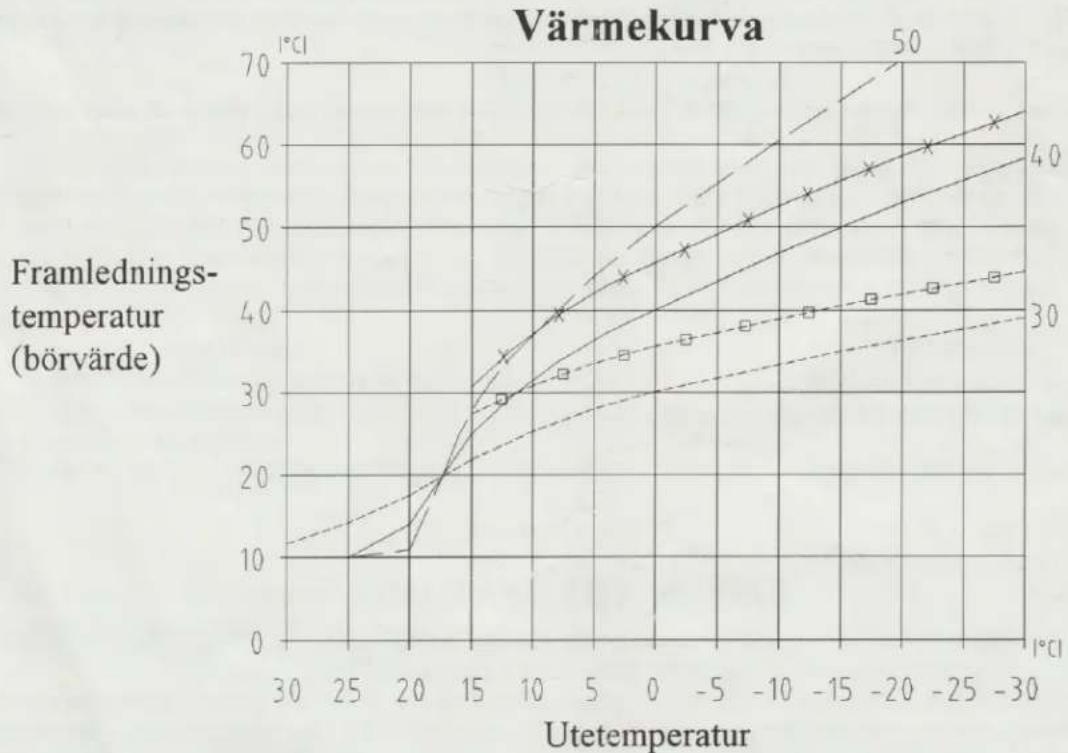

Förutsättningar för Kurva 30, 40 och 50 år ± 0°C ute och RUMbör 20.

Vid förändring av RUMbör parallell förflyttas kurvan med 3°C för varje grad RUMbör ändras. RUMbör skall ej förändras med mer än ± 3°.

Exempel:

× × × 40 - kurvan ändrad med RUMbör 2°C (22).

- - - - - 30 - kurvan ändrad med RUMbör 2°C (22).

-10-

INSTÄLLNINGAR AV DRIFTLÄGEN

I reglerdatorn finns möjlighet att välja fyra olika driftlägen: OFF, Auto, bara VP, bara TILLS och bara VV.

OFF: Vid längre tids frånvaro kan det vara önskvärt att kunna stänga av anläggningen helt. Detta utförs genom att ställa reglerdatorn i läge OFF, alltså inte genom att bryta strömmen med yttre arbetsbrytare. OBS! Då frysrisk i systemet föreligger bör inte värmepumpen ställas i läge OFF.

Auto: Värmepumpen reglerar automatiskt mellan värmepumpsdel (kompressor) och tillsatsvärme efter behov. Rekomenderat driftläge.

bara VP: Reglerdatorn styr i detta läge värmepumpen så att enbart värmepumpsdelen (kompressorn) tillåts arbeta. Under vintern kan man få svårt att täcka hela effektbehovet och man tappar dessutom funktionen för toppvärme av varmvattnet.

bara TILLS: Om man önskar att enbart tillsatsvärmen (elkassetten) ska vara i drift väljer man detta driftläge. Kan användas i samband med uppstart av en ny anläggning då köldbärarsystem ej är klart för drift.

Val av driftläge utförs i reglerdatorns första meny:

bara VV: Med detta driftläge kommer enbart varmvattenproduktion att ske med värmepumpen, alltså ingen värme till värmesystemet. Kan användas under sommarhalvåret om man önskar att värmepumpen inte ska producera någon värme även vid kallare perioder.

Villa Classic

RUM 20.5 (20)°C Drift: OFF

För att ändra driftläge med utgångspunkt från denna meny ska man först trycka på + så att en blinkande markör blir synlig under RUMbör värdet. Tryck sedan på ▶ den blinkande markören flyttar sig då till driftläge. Nu kan du utföra den ändring av driftläge du önskar genom att trycka på + eller —

OBS! Ändringen av driftläget träder inte i kraft förrän du bekräftat detta genom att gå vidare till nästa meny med pilknappen.

Villa Bas

För Villa Bas kan samma driftlägen ställas in som för Villa Classic där:

$$ 0 = \text { OFF } $$

$$ \text { Auto } = \text { Autoläge } $$

$$ Ⓥ = \text { bara VP } $$

$$ ⓜ = \text { bara Tills } $$

$$ = \text { bara VV } $$

ENERGIBESPARING

Som ägare av en värmepumpsanläggning som tillvaratar gratis solenergi, lagrad i mark, berg, sjö, grundvatten eller luft har du möjlighet att göra en energibesparing på upp till 3/4 jämfört med konventionella system (olja, el).

Energibesparingens storlek varierar något under året och påverkas, lite förenklat, av två yttre faktorer nämligen temperaturen i din värmekälla och temperaturen i ditt värmesystem. Ju högre temperatur du har i din värmekälla och ju lägre temperatur du har i ditt värmesystem desto högre verkningsgrad får du på din värmepump. Enkelt förklarat; lägre lyfthöjd ger en effektivare värmepump.

Värmekällans temperatur är det inte så lätt att påverka men om det är möjligt att sänka framledningstemperaturen till värmesystemet en eller flera grader så ökar energibesparingen. Det kan av denna orsak vara lönsamt att sätta sig in hur värmepumpens reglerdator fungerar och därefter finjustera värmekurvan.

-11- TILLSYN

Nivå av köldbärarvätska i expansions- och avluftningskärl: I samband med installationen fylls köldbärarsystemet till en nivå ca 2/3 av kärlet. Regelbunden tillsyn (nån eller några gånger per månad, dock tätare omedelbart efter installation) av att nivån i expansions- och avluftningskärlet är stabil omkring 2/3 av kärlet ska göras. Det är normalt att nivån i köldbärarsystemet strax efter installationen sjunker något (be din installatör att han lämnar kvar lite köldbärarvätska som kan användas vid efterfyllning). Ev. efterfyllning görs genom att säkerhetsventilen på kärlets topp skruvas av varefter fyllning kan ske.

Om nivån i kärlet ej stabiliseras utan efterfyllning krävs regelbundet ska du kontakta din installatör.

Säkerhetsventil: Den eller de säkerhetsventiler som monteras på varmvattenberedarens tappvarmvattensida resp. radiator-sida kräver regelbunden tillsyn, ca fyra gånger per år. Säkerhetsventilerna är ett skydd mot sprängning av varmvattenbereda-ren och tillsynen av säkerhetsventilerna görs genom att vrida hatten på dessa i pilens riktning, varvid ventilen ska släppa ut lite vatten via spilledningen. Fungerar inte detta ska ventilen bytas (utförs av installatör).

Det är normalt att säkerhetsventilen för varmvattenberedarens tappvarmvatten under uppladdning av varmvattenberedaren släpper ut små mängder vatten, speciellt efter större varmvattentappningar.

Larm: Eftersom Villa Classic och Bas är utrustade med tillsatsvärme, som kopplas in automatiskt (om driftläge "Auto" är valt) då en driftstörning uppstår, kan det ibland vara svårt att märka via inneklimatet att en driftstörning har inträffat. Ha därför regelbunden uppsikt över värmepumpens larmindikator(er).

ÖVRIG SKÖTSEL AV ANLÄGGNINGEN

Skydd mot frysning: Om anläggningen ej brukas under en tid då risk för frysning föreligger, ska vattnet i värmesystemet, värmepumpens kondensor och varmvattenberedaren tappas ur. Starta aldrig värmepumpen eller tillsatsvärmen om de ingående delarna eller expansionsledning misstänks vara frusna eller om värmesystemet är tömt på vatten.

FELSÖKNING

För att skydda värmepumpens ingående komponenter från att arbeta under onormala driftsförhållanden finns tre stycken skyddsfunktioner monterade i värmepumpen: säkerhetspressostat med högtrycksvakt (HP) och lågtrycksvakt (LP), överhettningskydd för tillsatsvärmen och motorskydd (MS) för kompressorn. Orsakerna till att dessa skyddsfunktioner träder i kraft är flera och tas upp nedan. Om en driftstörning inträffar regelbundet, kontakta behörig installatör. Driftstörningen visas på värmepumpens instrumentpanel genom att en larmlampa blinkar med rött sken.

Villa Classic

För Villa Classic visas, förutom med larmlampan, i reglerdatorns första menyrad vilken skydds-funktion som brutit driften:

Rum 20.5 (20)°C Larm HP

Information om att ett larm har uppstätt visas också i den rullande menyn på den sista menyraden i reglerdatorn: VVpressostat 1

VVpressostat 1 VP LARM

Villa Bas

För Villa Bas visas en driftstörning genom att respektive larmlampa blinkar:

Motorskydd Högtryckspr. Lögtryckspr.

Larm p.g.a utlöst överhettningsskydd ger ingen indikering via lampor eller display i reglerdatorn.

Återställning av larm

Villa Classic: återställning av samtliga larmtyper sker genom att, via den yttre arbetsbrytaren som finns installerad i anläggningen, slå av strömmen.

Villa Bas: återställning av samtliga larmtyper sker genom att ställa vredet för driftläge i läge 0.

Detta gäller dock inte för tillsatsvärmens överhettningsskydd som måste återställas genom att trycka in återställningsknappen på överhettningsskyddet som finns placerat bakom frontluckan, ska utföras av behörig installatör eftersom strömförande delar blir åtkomliga då lucka tas bort.

-12-

Orsaker till larm

Lågtryck: Dåligt flöde genom köldbärarsystemet (värmekällan) som kan orsakas av för lite köldbärarvätska (fyll på i expansion- och avluftningskärlet), igensatt smutssil (kontakta din installatör) eller luft i systemet (kontakta din installatör).

Högtryck: Dåligt flöde genom värmesystemet som kan orsakas av stängda eller för dåligt öppnade radiator- / golvslingetermostater (se avsnittet "INSTÄLLNINGAR AV TEMPERATURER..." hur ventilerna ska ställas in), igensatt smutssil (kontakta din installatör) eller luft i värmesystemet (fyll på och lufta värmesystem).

Motorskydd: Om strömavbrott har skett på en inkommande fas eller en säkring har löst ut kan detta orsaka driftstörningar, kontrollera säkringar och att ström finns på alla tre faser.

GRUNDINSTÄLLNINGAR I VÄRMEPUMPENS REGLEDATOR (gäller både Classic och Bas)

Parameter	Fabriks-inställning	Anläggn.-värden	Min	Max	Enhet
RUMbör	20		5	30	°C
Kurva	40		22	60	-
Rumfaktor 1)	5		1	6	-
Rum .s 2)	2		1	10	°C
Kurva min	10		10	50	°C
Kurva max	70		40	70	°C
Integral VP	-60		-5	-250	°min
Integral TILLS	-600		-50	-2500	°min
Returl.max	48		30	55	°C
VV. start	44		30	55	°C
VV.tid	20		5	40	min
Värmetid	20		5	40	min
Värmestopp	17		0	>>	°C
VPintervall	20		1	30	min
Hyst.VP	7		1	15	°C
Hyst.TS	15		5	30	°C
VV TS	55 (50)		15 (10)	70 (65)	°C
Toppv.stop	60		50	65	°C
TVintervall	14		0 3)	90	dagar

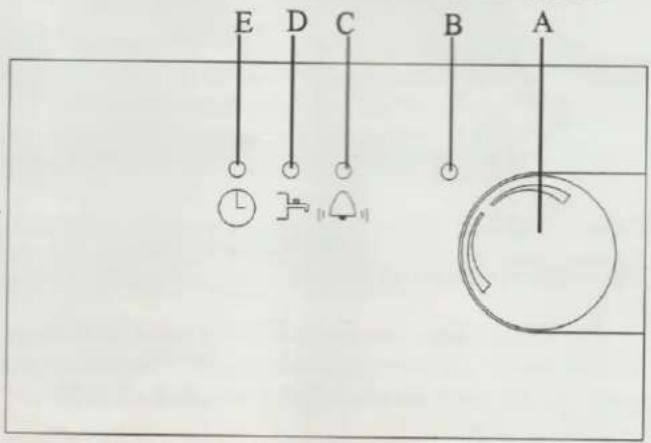

RUMSGIVARE VILLA CLASSIC

A. Temperaturinställning 14-26°C.

B. Indikering för värme- behov. Lyser med fast sken då behov finns, blinkar vid värme- balans och lyser inte alls då inget behov finns.

C. Larmindikering.

D. Indikering för varm- vattenproduktion.

E. Indikering för temperatursänkning.

E D C B A L 1 2 3
