BEDIENUNGSANLEITUNG TT600 Electrolux-Wascator

Aufstell- und Bedienungsanleitung

Wäschetrockner TT600

(RMC) EI, Dampf

487 17 53 52/01

98.10

Electrolux

Wascator

Inhaltsverzeichnis:

Bedienungsanleitung:

Beschreibung des Trockners, allgemein und Luftprinzip...... 1

Erläuterung.... 2

Bedienung 3

Wartung....4

Installation:

Auspacken, Aufstellen, mechanische Installation.... 5

Aufstellungsanleitung, speziell für Dampfheizung.... 6

Maßskizze 8

Elektrische Installation....9

Technische Daten.... 11

Absaugsystem.... 12

Funktionsprüfung.... 14

Varianteneinstelung.... 15

Serviceprogramm: Parameter-Schnellübersicht.... 16

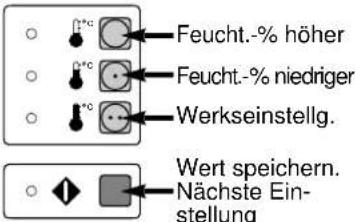

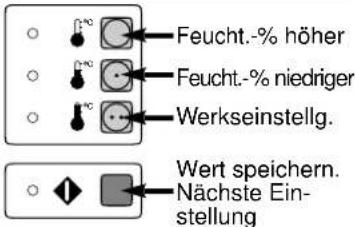

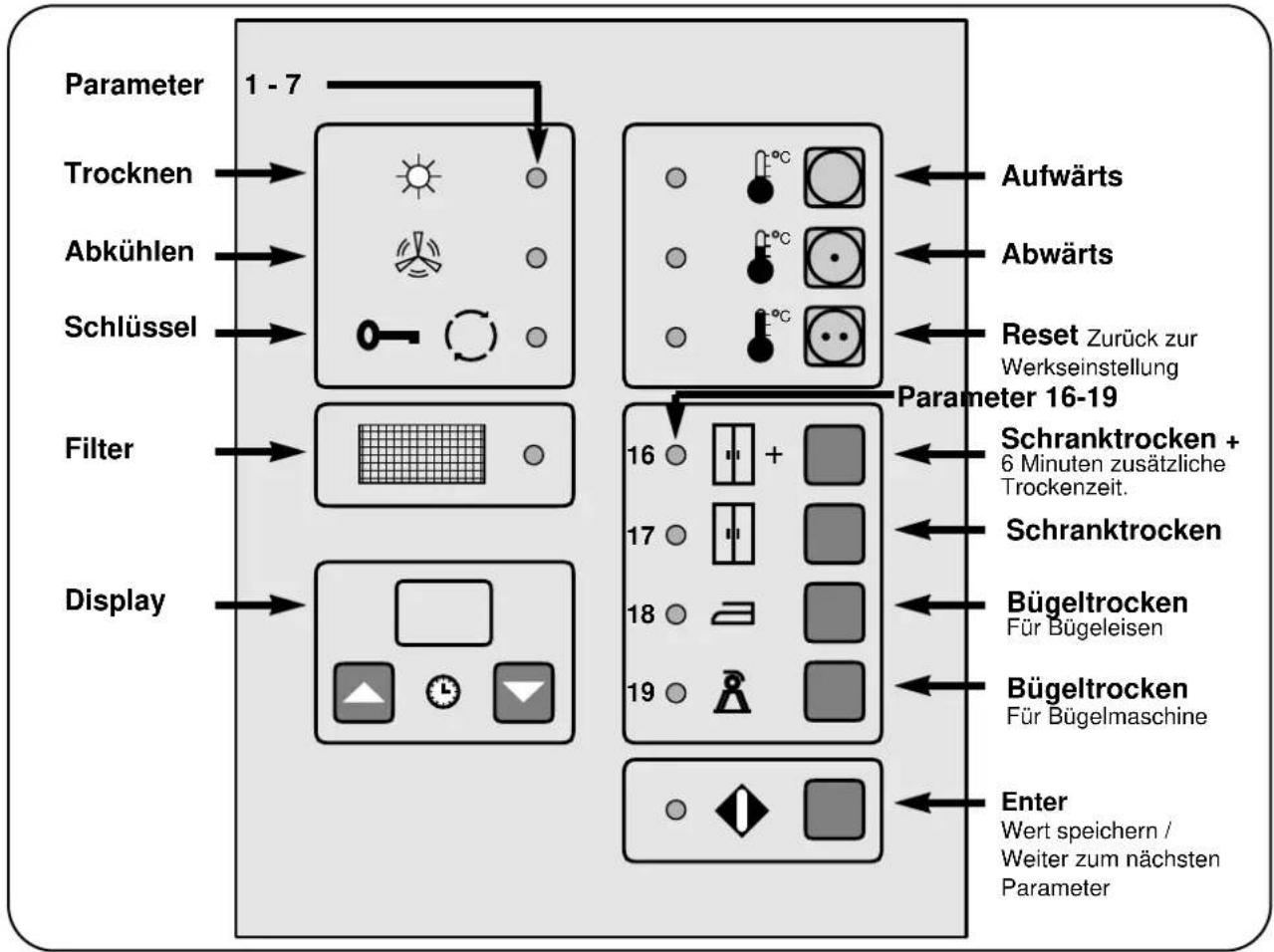

Serviceprogramm: Erläuterung 17

Serviceprogramm: Parameterübersicht.... 19

Fehlermeldungen (Codes)...... 21

Sicherheitsvorschriften

Das Gerät ist nur zum Trocknen von in Wasser gewaschener Wäsche geeignet.

Das Gerät darf nicht zum Trocknen von Schaumstoff oder gummiähnlichem Material benutzt werden.

Das Gerät darf nicht zum Trocknen von Wischmops benutz werden*.

Das Gerät darf nicht von Kindern und Jugendlichen bedient werden.

Das Gerät darf nicht mit Wasser abgespült werden.

Mechanische, elektrische und Gasinstallationen dürfen nur von autorisiertem Fachpersonal ausgeführt werden.

Am Gerät auftretende Fehler sind unverzüglich der verantwortlichen Aufsicht zu melden. Diese Maßnahme dient Ihrer eigenen Sicherheit und der Sicherheit anderer.

*Gilt nur für Wischmops, die Polypropylen enthalten.

Beachten Sie bitte, daß empfindliche Textilien wie Seide oder Wolle nicht im Trockner getrocknet werden dürfen.

Der Hersteller behält sich das Recht auf Änderungen von Konstruktions- und Werkstoffspezifikationen vor.

Allgemeines

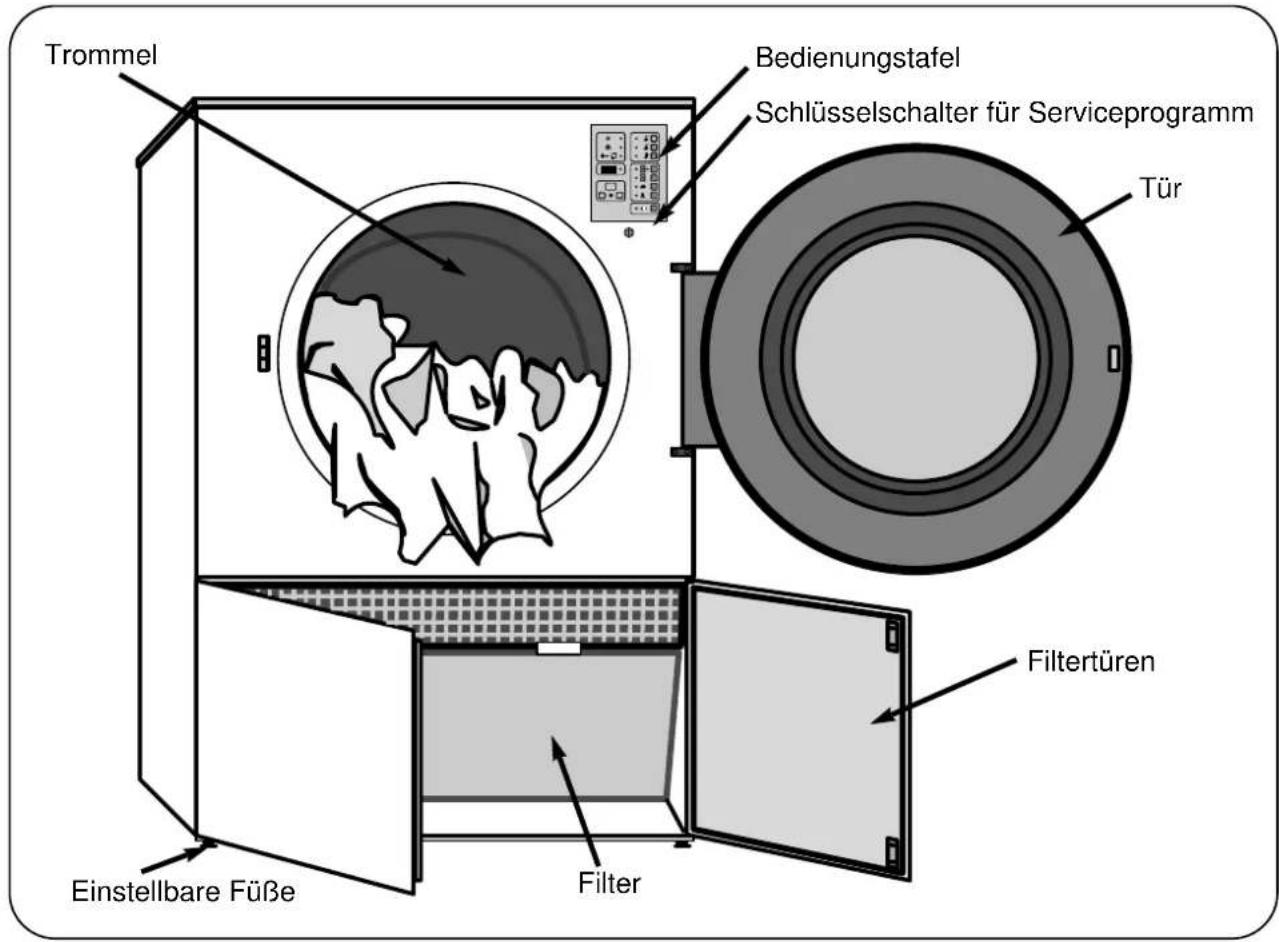

Trommel Bedienungstafel Schlüsselschalter für Serviceprogramm Tür Einstellbare Füße Filter Filtertüren

Luftprinzip

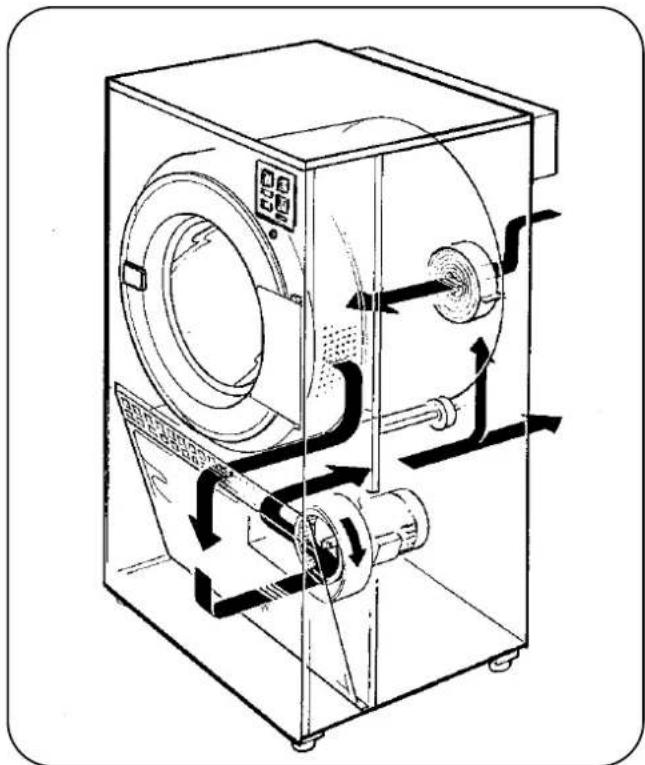

Der Ventilator erzeugt in der Trommel einen Unterdruck, der bewirkt, daß über die Heizeinheit

Luft in das Gerät gesaugt wird.

Die erwärmte Luft verteilt sich in der Wäsche und durch die Löcher der Trommel.

Anschließend wird die Luft durch ein Flusenfilter geführt, das dem Ventilator unmittelbar vorgeschaltet ist.

Bei gas- oder elektrisch beheizten Geräten werden ca. 50-60% der Luftmenge im Umluftverfahren rezirkuliert. Die übrige Luft wird durch den Ventilator und das Absaugsystem aus dem Gerät abgeführt.

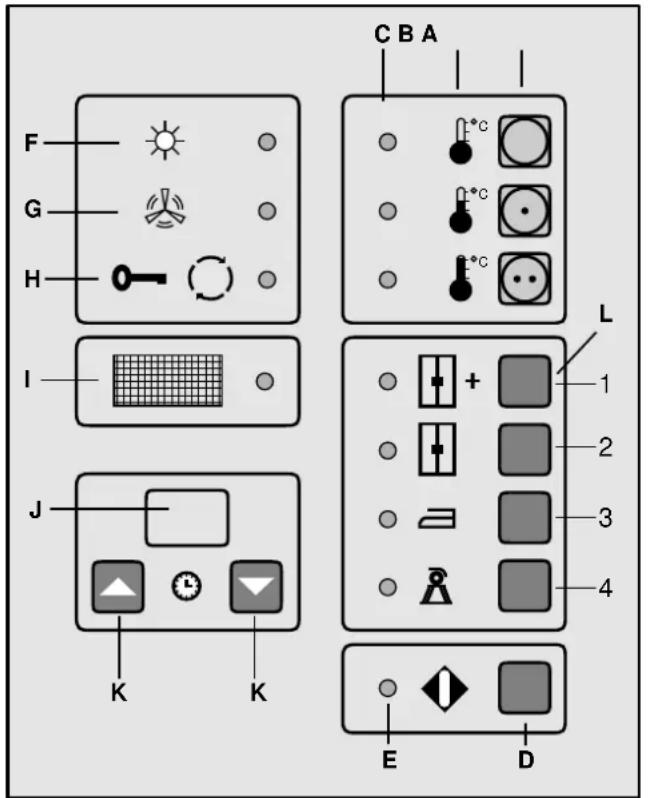

Manueller Betrieb mit Restfeuchtigkeitsprogramm

A. Programmwahltasten
B. Temperatursymbole
C. Lampe für gewähltes Programm leuchtet
D. Starttaste
E. Lampe blinkt / startbereit
F. Trocknen / Lampe leuchtet
G. Abkühlung / Lampe leuchtet
H. Trockenzeit beendet / Lampe leuchtet
I. Lampe für Filter leuchtet: Filter reinigen
J. Bei Steuerung durch Zeitschaltuhr: Display zeigt Trocken- bzw. Restzeit an
K. Zeittasten für gewünschte Trockenzeit, einmal drücken = eine Minute
L. Wahl des Restfeuchtigkeitsprogramms durch Betätigen einer Taste:

1. Extra trocken
2. Schranktrocken
3. Bügeltrocken, für Bügeleisen
4. Bügeltrocken, für Bügelmaschine

1 Filtertür öffnen. Filter reinigen. Filtertür schließen. Einfülltür öffnen. Wäsche in die Trommel füllen. Tür schließen.

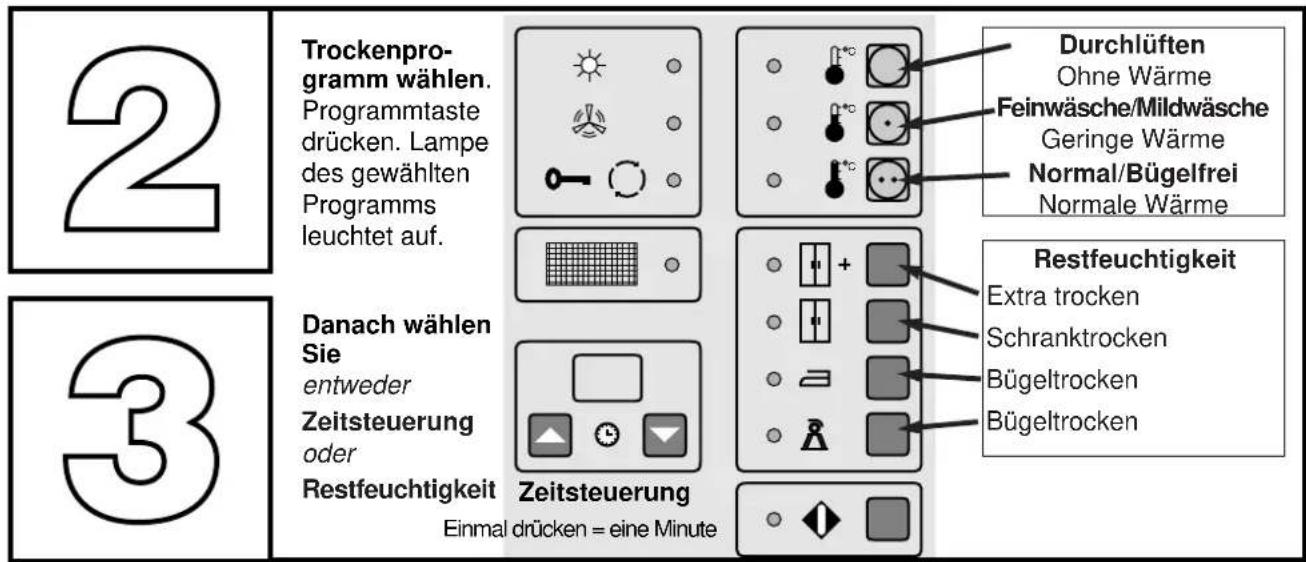

2 3 Trockenprogramm wählen. Programmtaste drücken. Lampe des gewählten Programms leuchtet auf. Danach wählen Sie entweder Zeitsteuerung oder Restfeuchtigkeit Zeitsteuerung Einmal drücken = eine Minute Durchlüften Ohne Wärme Feinwäsche/Mildwäsche Geringe Wärme Normal/Bügelfrei Normale Wärme Restfeuchtigkeit Extra trocken Schranktrocken Bügeltrocken Bügeltrocken

4	Trockenprogramm:	Zeitsteuerung Restfeuchtigkeit:
		Uhr einstellen	Automatikprogramm mit folgenden Wahlmöglichkeiten
	Durchlüftung ohne Wärme	ca. 10 Min.
	Feinwäsche/Mildwäsche	ca. 25 Min.	Extra trocken Schranktrocken
	Normal/Bügelfrei	ca. 25 Min.	Bügeltrocken (Bügeleisen) Bügeltrocken (Bügelmaschine)

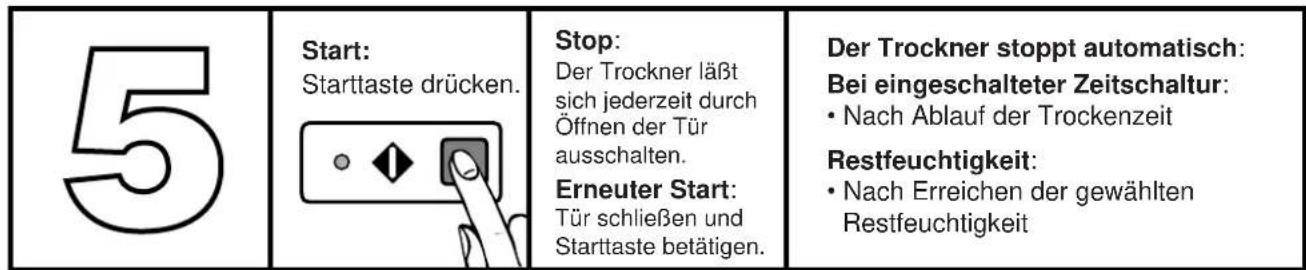

5 Start: Starttaste drücken. Stop: Der Trockner läßt sich jederzeit durch Öffnen der Tür ausschalten. Erneuter Start: Tür schließen und Starttaste betätigen. Der Trockner stoppt automatisch: Bei eingeschalteter Zeitschaltur: • Nach Ablauf der Trockenzeit Restfeuchtigkeit: • Nach Erreichen der gewählten Restfeuchtigkeit

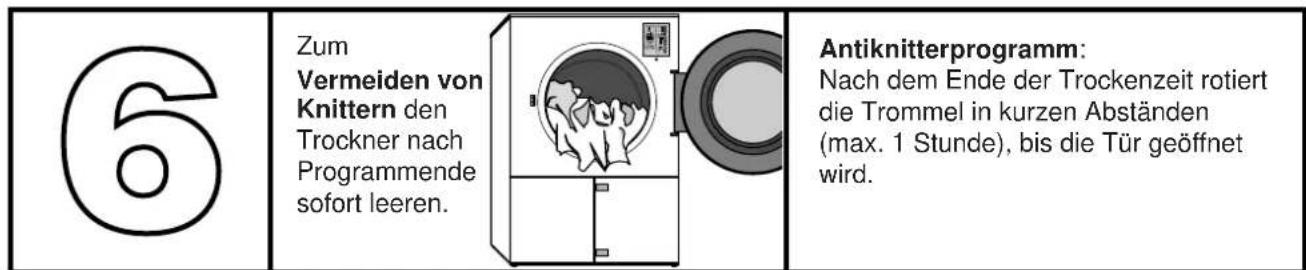

6 Zum Vermeiden von Knittern den Trockner nach Programmende sofort leeren. Antiknitterprogramm: Nach dem Ende der Trockenzeit rotiert die Trommel in kurzen Abständen (max. 1 Stunde), bis die Tür geöffnet wird.

Wartung

Folgende Maßnahmen sollten je nach Betriebshäufigkeit in regelmäßigen Abständen ausgeführt werden:

Täglich

• Prüfung, ob die Trommel bei Öffnen der Tür stoppt.
• Prüfung, ob das Gerät erst nach Betätigen der Starttaste startet.
• Prüfung, ob die Türdichtung gereinigt ist (wenn nicht, mit einem feuchten Tuch reinigen).
• Das Flusenfilter mit einem Handbesen oder Staubsauger reinigen. Das Filter zum Reinigen nicht herausnehmen.
• Prüfung, ob das Flusenfilter unbeschädigt ist.

Vierteljährlich

• Sicherstellung, daß der Frischlufteinlaß an der Rückseite des Trockners sich nicht mit Flusen zugesetzt hat oder in anderer Form verstopft ist.
• Sicherstellung, daß das Absaugsystem (Kanäle, Rohre) dicht ist und sich nicht mit Flusen oder Staub zugesetzt hat oder in anderer Form verstopft ist.

Jährlich

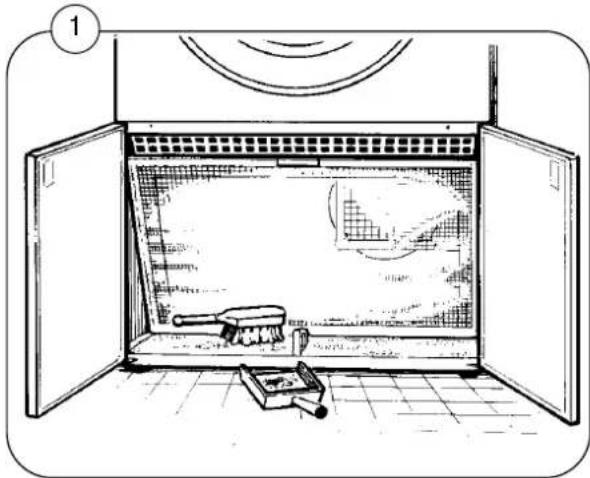

- Sicherstellung, daß der Frischlufteinlaß zum Raum sowie die im Raum befindlichen bzw. aus dem Raum herausführenden Absaugkanäle und -rohre sich nicht mit Flusen oder Staub zugesetzt haben oder in anderer Form verstopft sind. Die Säuberung bzw. Reinigung sollte sich nach der Betriebshäufigkeit richten, jedoch mindestens einmal jährlich erfolgen.

- Mindestens einmal jährlich sollte eine Überprüfung der inneren Verschleißteile des Gerätes sowie eine Säuberung von Flusen durch einen geschulten Fachmann erfolgen.

Gerät auspacken und vorsichtig behandeln.

Beschläge zur Transportsicherung sind nicht vorhanden.

Durch Entfernen der vier Bolzen an den Ecken das Gerät von der Palette lösen; anschließend das Gerät von der Palette heben. Zum Heben NUR an den Verstärkungsprofilen (A) ansetzen. Vor dem Abstellen des Gerätes an seinem Standort die vier Füße dort anbringen, wo vorher die Schrauben waren.

Aufstellen

Den Trockner so aufstellen, daß Anwender bzw. Kundendiensttechniker ausreichend Platz für ihre Arbeit haben.

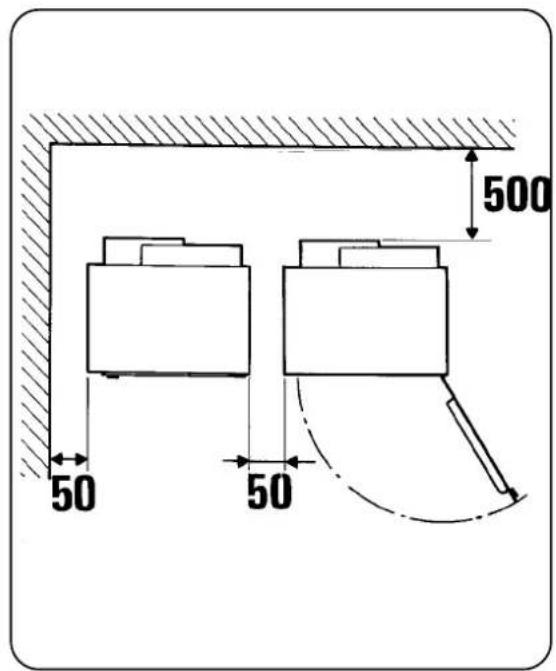

Der Abstand zur Wand oder zu anderen Einrichtungen hinter dem Gerät sollte mindestens 500 mm, der seitliche Abstand mindestens 50 mm betragen. Beachten Sie bitte, daß für Kundendienstzwecke die Rückseite des Gerätes zugänglich sein muß.

Mechanische Installation

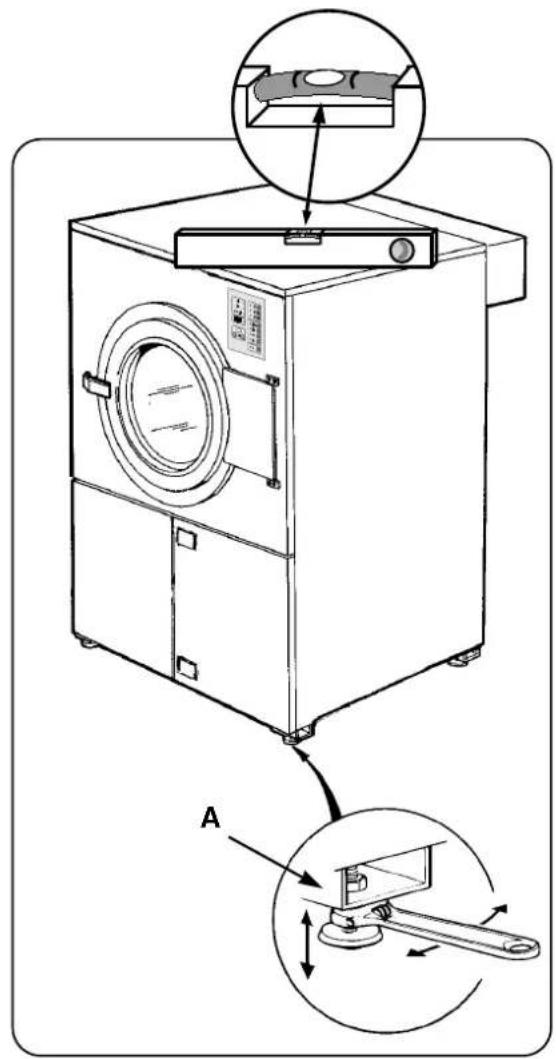

Richten Sie das Gerät so aus, daß es waagerecht steht und auf allen vier Füßen ruht.

Die Füße sind in der Höhe max. 15 mm verstellbar.

500 50 50

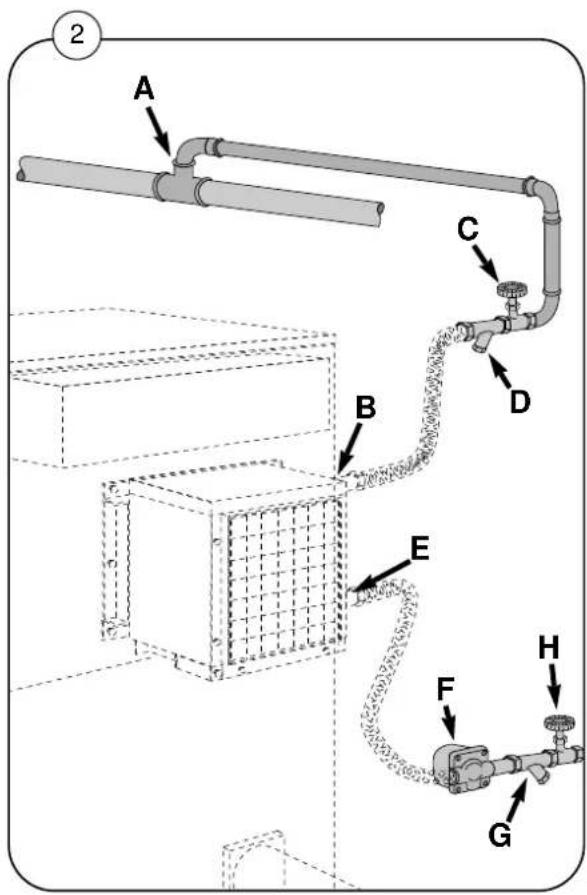

Aufstellungsanleitung Dampf

Dampfinstallation:

② Vom Hauptdampfrohr (Vorlauf) den Dampf mittels einer Anschlußleitung von oben (A) entnehmen (die Entnahmestelle sollte ganz oben liegen, um Kondenswasser im Dampf zu vermeiden).

Die Anschlußleitung bis auf die Höhe des obersten Dampfanschlusses der Dampfheizung (B) (oder etwas darüber) führen.

Vor die Dampfheizung ein Sperrventil (Absperrschieber) (C) und einen Schmutzfang (D) montieren.

Einlaß(B)- und Abgangs(E)rohr bzw. -schlauch mit einem 1 ^1 /4-Zoll-Verbindungsstück an die Dampfheizung anschließen.

Unmittelbar nach dem Abgangsstutzen (E) der Dampfheizung einen mechanischen Wasserabscheider (F) montieren (ein thermischer Wasserabscheider wäre für eine Dampfheizung dieser Größenordnung ungeeignet).

Nach dem Wasserabscheider einen Schmutzfang (G) und ein manuelles Sperrventil (H) anbringen. Danach leitet eine Rückflußleitung das Kondensat in das Hauptkondensatrohr zurück.

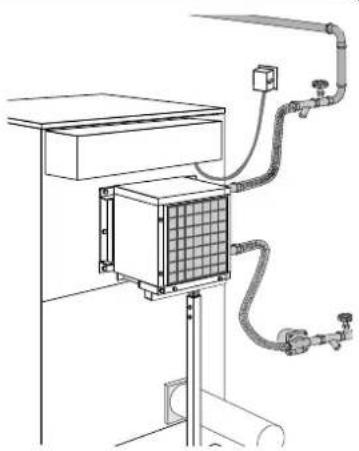

③ Wird als letztes Stück vor dem Anschlußstutzen der Dampfheizung ein Dampfschlauch (Druckschlauch) eingesetzt, so ist darauf zu achten, daß dieser ein durchgehendes Gefälle hat, siehe Abb. 3.

④ Der Schlauch darf nicht durchhängen, siehe Abb. 4., weil sich dadurch das Kondenswasser an bestimmten Stellen sammeln würde, was wiederum zu Wasserschlag in der Dampfheizung führen könnte.

Wird der Dampfheizung ein Schlauch nachgeschaltet, so muß auch dieser bis zum Wasserabscheider ein kontinuierliches Gefälle aufweisen.

Alle Rohre sind zu isolieren, um Verbrennungsrisiken zu vermeiden. Eine gute Isolierung reduziert außerdem den Wärmeverlust.

Dampf:

Heißwasser 1-10 bar absoluter Druck (100-180°C). Wasserdampf 1-10 bar absoluter Druck (100-180°C).

Montage der Dampfheizung

Bei Lieferung des Trockners ist die Dampfheizung nicht montiert, sondern wird als fertiger Bausatz bestehend aus einer Dampfheizung einschl. Isolierung und einstellbarem "T"-Stützfuß mitgeliefert.

Montage der Dampfheizung und des "T"-Fußes

• Dampfheizung aus der Verpackung herausnehmen. Das Gerät vorsichtig handhaben, damit die dünnen Isolierplatten nicht beschädigt werden.
• Die Einlaß- und Abgangsstutzen der Dampfheizung mit Dichtungsgarn bzw. -band versehen.
• Das eine Verbindungsstück (1 ^1 /4 Zoll) auf die Einlaß- und Abgangsstutzen der Dampfheizung montieren (dabei darauf achten, am Rohrstutzen gegenzuhalten).

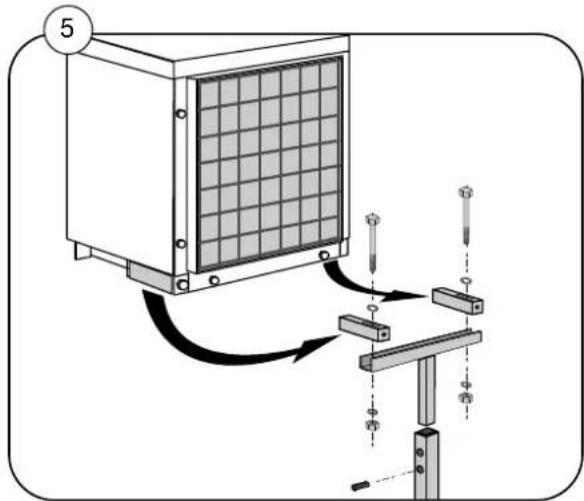

- Die beiden Trägerprofile (Abb. 5) vom Boden der Dampfheizung abmontieren und mit Hilfe der bereits in den Trägerprofilen vorhandenen Befestigungsschrauben lose am "T"-Fuß montieren.

- Acht M6-Schrauben vom Flansch der Dampfheizung abmontieren.

- Den Flansch der Dampfheizung auf den Ansaugflansch des Trockners aufsetzen und die acht M6-Schrauben festziehen, so daß die Dampfheizung einen festen Sitz hat und dicht gegen den Ansaugflansch des Trockners schließt.

- Den "T"-Fuß unter der Dampfheizung so anbringen, daß die beiden Trägerprofile in ihre ursprüngliche Position passen. Anschließend die vier Schrauben eindrehen.

• Die Höhe des "T"-Fußes so einstellen, daß er die Dampfheizung von unten gut stützt. Danach alle Schrauben festziehen.
• Den anderen Teil des Verbindungsstücks an den Dampf- und Kondensleitungen montieren.
• Dampfzufuhr und -abgang der Dampfheizung langsam öffnen.
  • Das System auf seine Dichtheit prüfen.
• Den Trockner einschalten und bei voller Wärme ohne Wäsche 10 Minuten lang laufen lassen. Wenn keine Störungen auftreten, ist der Trockner betriebsbereit.

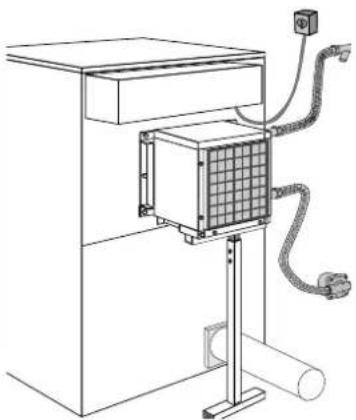

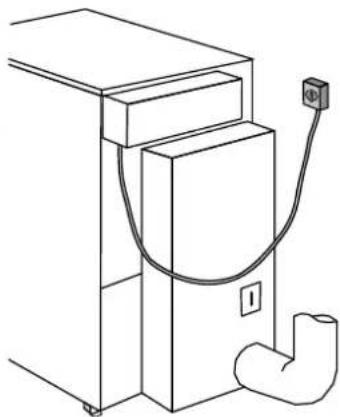

Elektrische Installation. Innerhalb der EU und EWR.

Diese ist von einem geschulten Fachmann auszuführen. Der Trockner muß an eine eigene Sicherungsgruppe angeschlossen werden.

Für Länder innerhalb der EU bzw. des EWR ist in der festen Installation für jeden Trockner ein mehrpoliger, abschließbarer Schalter zu montieren.

Für Länder innerhalb der EU bzw. des EWR ist den Geräten ein abschließbarer Schalter beizulegen. (Anforderung der Maschinenrichtlinie bzgl. Abschaltung der Stromversorgung bei Wartungsarbeiten).

Der Schalter ist an einer leicht zugänglichen Stelle anzubringen, jedoch so, daß eine Verwechslung mit dem Netzschalter für den Betrieb des Trockners ausgeschlossen ist.

Zur Berechnung der Dimensionen des Anschlußkabels wird auf die einschlägigen örtlichen Bestimmungen verwiesen

Funktionsprüfung: siehe Seite 14.

(Achtung! Auf korrekte Drehrichtung achten!)

Der Trockner muß lt. geltenden Vorschriften gesondert gesichert werden.

Elektroheizung, innerhalb EU und EWR

Kabel	Spannung Heiz- und	Motorleistung	Sicherung
1 für Heizung und Motor	400-440V *3N / 3 AC 50/ 60 Hz 32,7 kW 50 A
1 für Heizung und Motor	400-440V *3N / 3 AC 50/ 60 Hz 26,7 kW 50 A
1 für Heizung und Motor	208-240V 3 AC 50/ 60 Hz 32,7 kW 100 A
1 für Heizung und Motor	208-240V 3 AC 50/ 60 Hz 26,7 kW 80 A

Dampfheizung, innerhalb EU und EWR

Kabel	Spannung	Gesamtleistung	Sicherung
Kabel für Motor	400-440V *3N / 3 AC 50/ 60 Hz 2	7 kW 10 A
	208-240V 3 AC 50/ 60 Hz 2,7 kW	10 A

* Wenn das Gerät mit einer Nullphase versehen ist, muß diese immer angeschlossen werden.

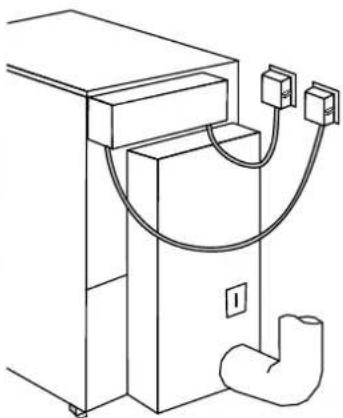

Elektrische Installation. Außerhalb der EU und EWR.

Diese ist von einem geschulten Fachmann auszuführen. Der Trockner muß an eine eigene Sicherungsgruppe angeschlossen werden.

Für Länder außerhalb der EU bzw. des europäischen Wirtschaftsraums ist in der festen Installation für jeden Trockner ein mehrpoliger Schalter zu montieren.

Der Schalter ist an einer leicht zugänglichen Stelle anzubringen, jedoch so, daß eine Verwechslung mit dem Netzschalter für den Betrieb des Trockners ausgeschlossen ist.

Zur Berechnung der Dimensionen des Anschlußkabels wird auf die einschlägigen örtlichen Bestimmungen verwiesen

Funktionsprüfung: siehe Seite 14.

(Achtung! Auf korrekte Drehrichtung achten!)

Der Trockner muß lt. geltenden Vorschriften gesondert gesichert werden.

Elektroheizung, außerhalb EU und EWR

Kabel	Spannung Heiz- und	Motorleistung	Sicherung
1 Stück für Heizung1 Stück für Motor	400-440V *3N / 3 AC 50/ 60 Hz 30,0 kW 50 A2,7 kW 10 A
1 Stück für Heizung1 Stück für Motor	400-440V *3N / 3 AC 50/ 60 Hz 24,0 kW 50 A2,7 kW 10 A
1 Stück für Heizung1 Stück für Motor	208-240V 3 AC 50/ 60 Hz 30,0 kW 100A2,7 kW 10 A
1 Stück für Heizung1 Stück für Motor	208-240V 3 AC 50/ 60 Hz 24,0 kW 80 A2,7 kW 10 A

Dampfheizung, außerhalb EU und EWR

Kabel	Spannung	Gesamtleistung	Sicherung
1 Stück für Motor	400-440V *3N / 3 AC 50/ 60 Hz 2,7 kW	10 A
1 Stück für Motor	208-240V 3 AC 50/ 60 Hz 2,7 kW

* Wenn das Gerät mit einer Nullphase versehen ist, muß diese immer angeschlossen werden.

Technische Daten

Heizung Elektrisch Dampf
Trommelinhalt: 600 Liter 600 Liter

Abmessungen: Breite 1190 mm 1190 mmTiefe 1060 mm 1345 mmHöhe 1985 mm 1985 mm
Gewicht: Netto 339 kg 329 kg
Trommel: Durchmesser	1100 mm 1100 mm
	Tiefe	630 mm	630 mm
	Drehzahl	33 U./Min.	33 U./Min.
	G-Faktor	0,67	0,67
Kapazität:	1 : 25	24 kg	24 kg
	1 : 33	18 kg	18 kg
Motor:	Leistung	2 x 1,35 kW	2 x 1,35 kW
	Drehzahl 50 Hz	1400 U./Min.	1400 U./Min.
	Drehzahl 60 Hz	1700 U./Min.	1700 U./Min.
Heizleistung:		24 / 30 kW	je nach Dampfdruck
Luftverbrauch:	24 kW	800 m3/h
	30 kW	1000 m3/h
	Dampf		1600 m3/h
Rohranschluß:	Absaugsystem	∅ 250 mm	∅ 250 mmISO 7/1 - R 1 1/4 .ISO 7/1 - R 1 1/4 .
	Dampf: Rohrgewinde
	Kondens: Rohrgewinde
Dampf:	Empfohlener Druck (absolut)(Max. zulässiger Druck)		100 - 1000 kP1000 kP
Druckminderung:	Absaugsystem	max. 80 Pa	max. 70 Pa
Schalldruckpegel:		< 70 dB (A)	< 70 dB (A)

Absaugsystem bei Wäschetrocknern Frischluft

Um eine optimale Arbeitsweise des Gerätes bei kürzestmöglicher Trockenzeit zu erreichen, ist es wichtig, daß die Luftzufuhr zum Raum durch eine Öffnung ins Freie erfolgt, so daß die zugeführte Luft der Abluftmenge entspricht. Um Zugluft im Raum zu vermeiden, empfiehlt es sich, die ① Luftzufuhr hinter dem Gerät anzuordnen. Die Fläche der Öffnung für die Luftzufuhr muß fünf Mal so groß sein wie die des Abluftrohres. Der Widerstand des Gitterrostes bzw. der Jalousien darf 10 Pa (0,1 mbar) nicht übersteigen. Der Luftverbrauch beträgt ca. 800-1600 m3/h.

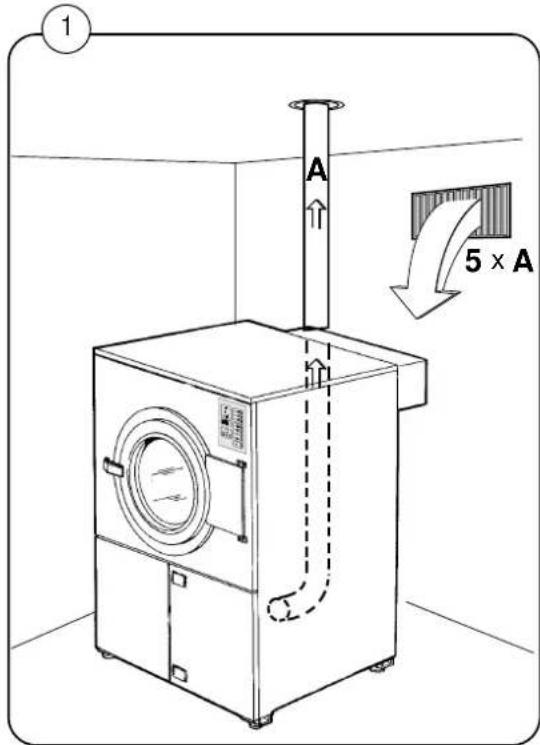

Abluftrohr/Kanal

Es empfiehlt sich, jedes Gerät einzeln an ein glattes Abluftrohr mit geringstmöglichem Luftwiderstand anzuschließen.

Bemessen Sie die geraden Rohrlängen in Metern. Für jede 90°-Krümmung sind zusätzlich 2 Meter zu bemessen. Für jede 45°-Krümmung ist zusätzlich 1

② Meter zu bemessen. Die Klappe des Gerätes auf diesen Wert einstellen, siehe Abb. 2.

Das Rohr muß ins Freie führen und gegen Regen und Fremdkörper geschützt sein.

Wenn Sie Zweifel bezüglich der Projektierung des Absaugsystems haben, wenden Sie sich bitte an unseren Kundendienst bzw. einen unserer Händler.

Absaugsystem bei Anschluß mehrerer Geräte an ein gemeinsames Abluftrohr

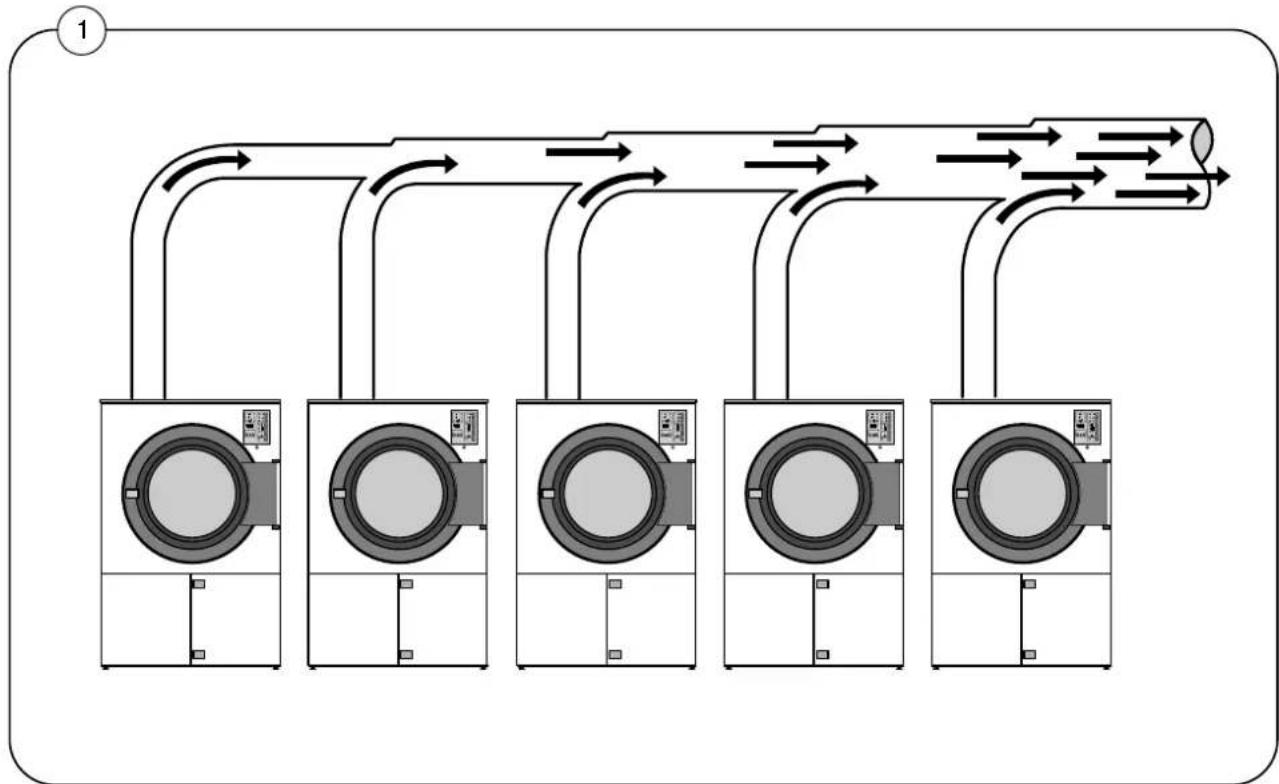

① Bei Anschluß mehrerer Geräte an ein gemeinsames Abluftrohr sollte dieses Rohr nach jedem Gerät jeweils einen größeren Durchmesser haben, damit jedes Gerät bei gleichem Luftwiderstand arbeitet. In Abb. 1 sowie in der Tabelle ist in vereinfachter Form die Auslegung eines solchen Abluftrohres dargestellt.

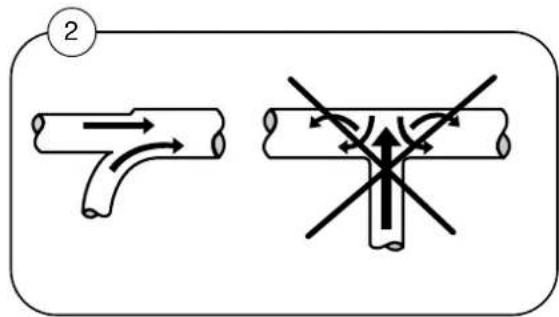

② Es darauf zu achten, daß Krümmer (keine T-Stücke) verwendet werden, damit die Luft in Gleichrichtung strömt, Abb. 2.

2

Anzahl Trockner	1 2 3 4 5
Abgangsdurchmesser des Abluftrohres in Zoll und mm	10" 14" 18" 20" 22"250 355 450 500 560
Erforderliche Fläche für die Frischluftzufuhr in m^2	0,3 0,5 0,8 1,0 1,3

Für jedes Gerät ist eine Frischluftöffnung von 540 x 540 mm erforderlich.

Funktionsprüfung

Diese muß von einem geschulten Fachmann durchgeführt werden.

Vergewissern Sie sich, daß die Trommel leer und die Tür geschlossen ist.

• Gerät einschalten.
• Prüfen, ob das Sicherheitsschloß funktioniert. Die Trommel muß anhalten, wenn die Vordertür geöffnet wird.

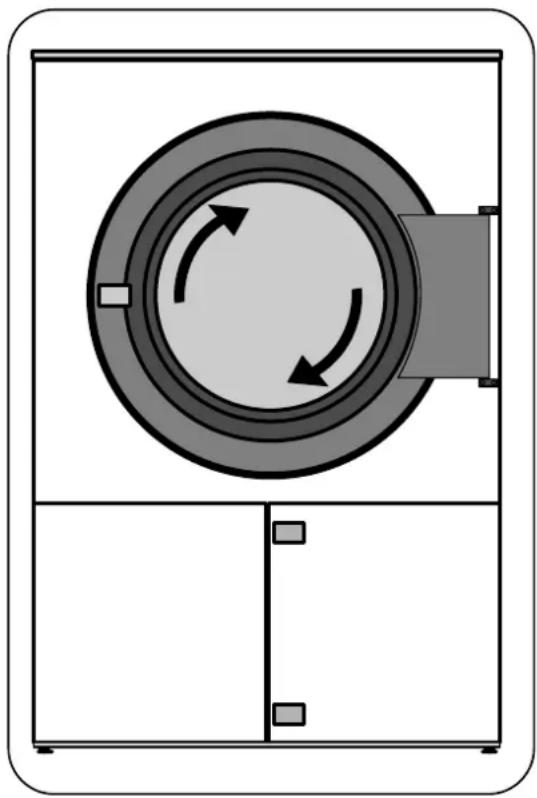

Drehrichtung im Uhrzeigersinn (siehe Abbildung). Bei falscher Drehrichtung sind zwei Phasen zu vertauschen.

Gerät bei einem Programm mit Wärme fünf Minuten lang laufen lassen und anschließend durch Öffnen der Tür und Nachfühlen prüfen, ob die Heizung funktioniert.

Wenn die obigen Tests einwandfrei verlaufen, ist der Trockner betriebsbereit.

Bei auftretenden Mängeln oder Fehlern wenden Sie sich bitte an den nächsten Kundendienst bzw. Händler.

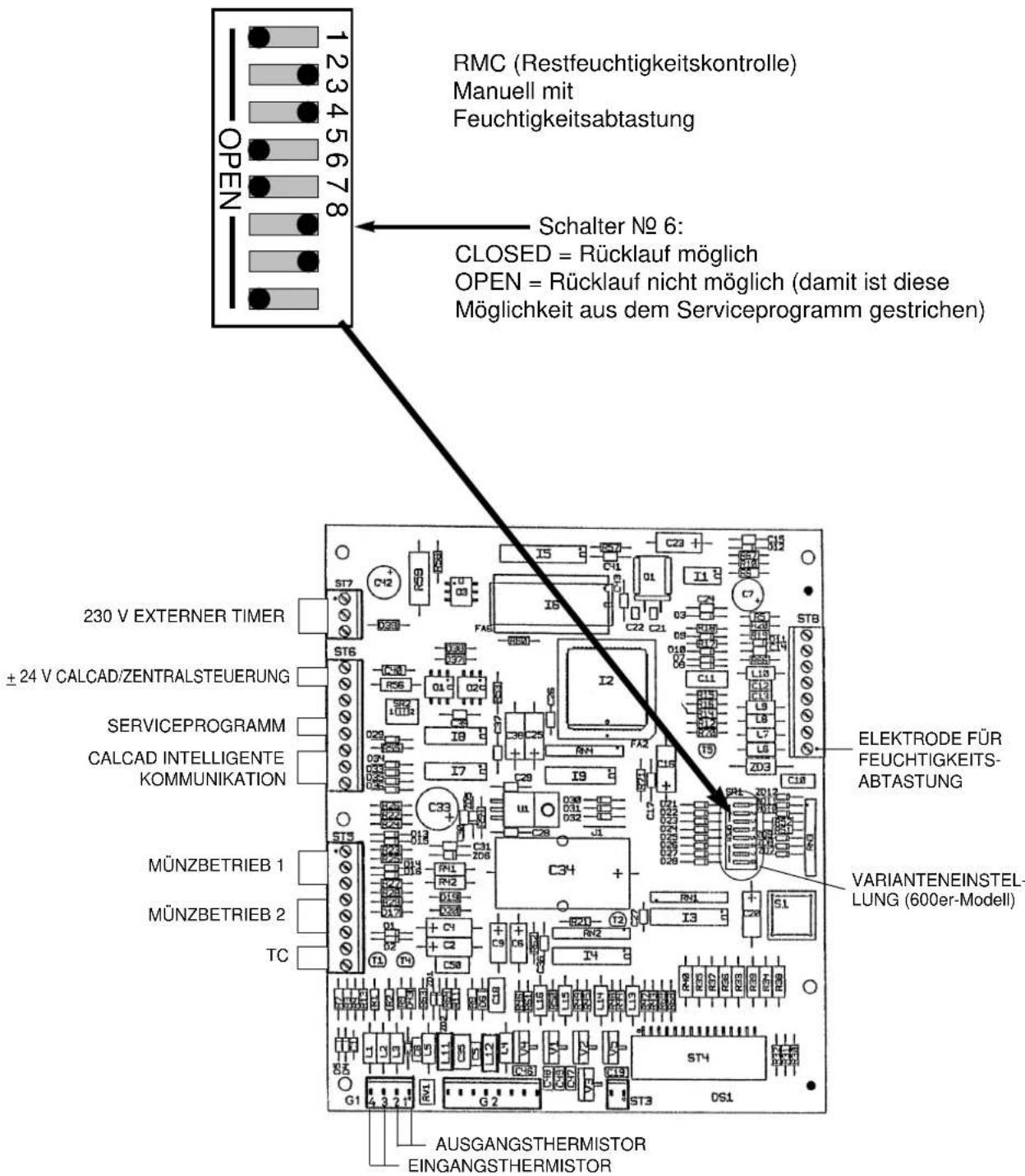

Leiterplatte, Einstellung für das 600er-Gerät

Schalterstellung (Varianteneinstellung) für das 600-Liter-Modell. Die Leiterplatte ist werkseitig auf dieses Modell eingestellt.

Nur bei Austausch der Leiterplatte muß eine neue Einstellung vorgenommen werden.

RMC (Restfeuchtigkeitskontrolle) Manuell mit Feuchtigkeitsabtastung Schalter N° 6: CLOSED = Rücklauf möglich OPEN = Rücklauf nicht möglich (damit ist diese Möglichkeit aus dem Serviceprogramm gestrichen) 230 V EXTERNER TIMER ± 24 V CALCAD/ZENTRALSTEUERUNG SERVICEPROGRAMM CALCAD INTELLIGENTE KOMMUNIKATION MÜNZBETRIEB 1 MÜNZBETRIEB 2 TC ELEKTRODE FÜR FEUCHTIGKEITS- ABTASTUNG VARIANTENEINSTEL- LUNG (600er-Modell) AUSGANGSTHERMISTOR EINGANGSTHERMISTOR

Parameter-Schnellübersicht

Folgende Werte sind ab Werk einprogrammiert:

Parameter- Wert / Parameternummer Einstellung
01 3,0 Abkühlzeit
02 50 Programm mit niedriger	Temperatur: 50°C
03 70 Programm mit hoher	Temperatur: 70°C
04 90 Maximale Laufzeit
05 1 Mit Rücklauf
06 2,3 Rücklaufzeit
07 3 Rücklauf, Pausenzeit
16 n6 Programm: Extra trocken
17 0 Programm: Trocken
18 13 Programm: Bügeltrocken (Bügeleisen)
19 21 Programm: Bügeltrocken (Bügelmaschine)

Erläuterung des Serviceprogramms

Der Trockner ist ab Werk auf bestimmte Werte eingestellt, z.B. Zeitsteuerung, Temperatur, Abkühlung, Rücklauf und Restfeuchtigkeitsprozent auf den jeweiligen Höchstwert.

Diese verschiedenen Parameter können im Serviceprogramm des Gerätes geändert werden.

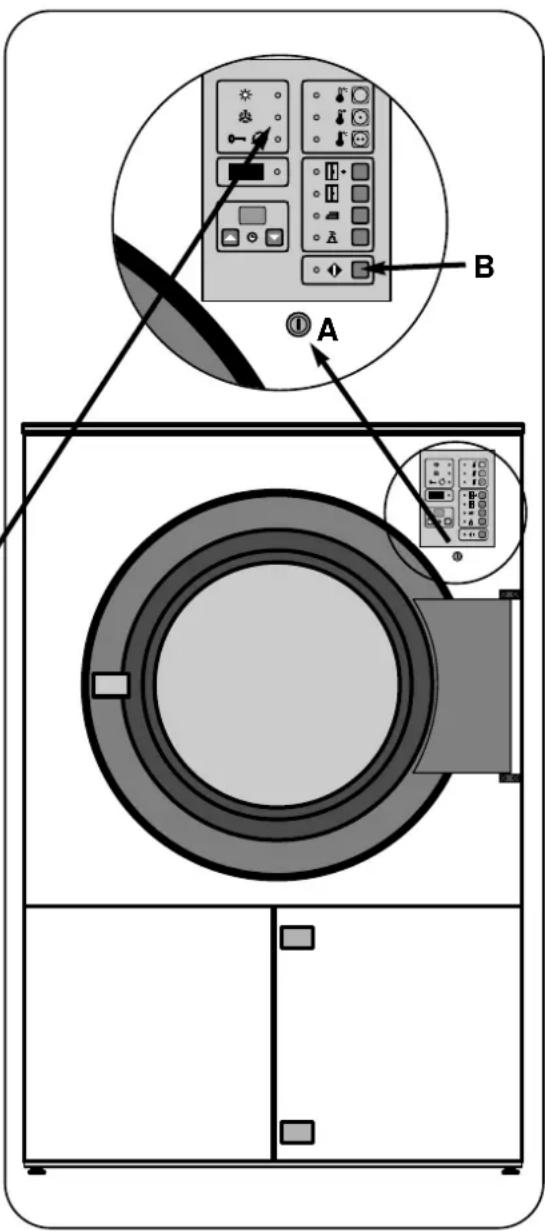

Das Serviceprogramm läßt sich durch Drehen des Schlüsselschalters (A) an der Vorderseite des Gerätes aufrufen (nur möglich, wenn das Gerät nicht läuft und die Tür offen ist).

Der Aufruf beginnt grundsätzlich mit Parameter № 1. Durch wiederholtes Drücken der Starttaste (B) und (Enter) kann der Parameter eingestellt werden, der geändert werden soll.

Bei aufgerufenem Serviceprogramm dienen die Leuchtdioden als Anzeige für den aktuellen Parameter:

Leuchtdiode Trocknen =

Leuchtdiode Abkühlen

Leuchtdiode Schlüssel

Leuchtdiode Filter

Beispiel: (Parameter № 04) Wenn die Höchstdauer der Zeitsteuerung geändert werden soll (Werkseinstellung = 40 Min.):

Starttaste (B) und (Enter) wiederholt drücken, bis die Leuchtdiode Abkühlen aufleuchtet, was Parameter № 04 entspricht.

Im Display erscheint jetzt die Zahl 40. Nun mit der Taste "Aufwärts" hochzählen, wenn die Zeit verlängert werden soll, oder mit der Taste "Abwärts" zurückzählen, wenn die Zeit verkürzt werden soll. Wenn der gewünschte Wert erreicht ist, "Enter" drücken, um den neuen Wert im Programm zu speichern.

Durch Betätigen der Taste "Reset" machen Sie den Vorgang rückgängig und gelangen zurück zur Werkseinstellung 40.

Das Beispiel ist anhand von Abbildungen auf der nächsten Seite erläutert.

Durch Zurückdrehen des Schlüsselschalters kann das Serviceprogramm jederzeit verlassen werden.

Werkseinstellig.: 40, ist jedoch auf 90 eingestellt Achtung! Bei diesem Gerät muß Parameter 4 auf 90 eingestellt (hochgezählt) werden.

Bedienungstafel


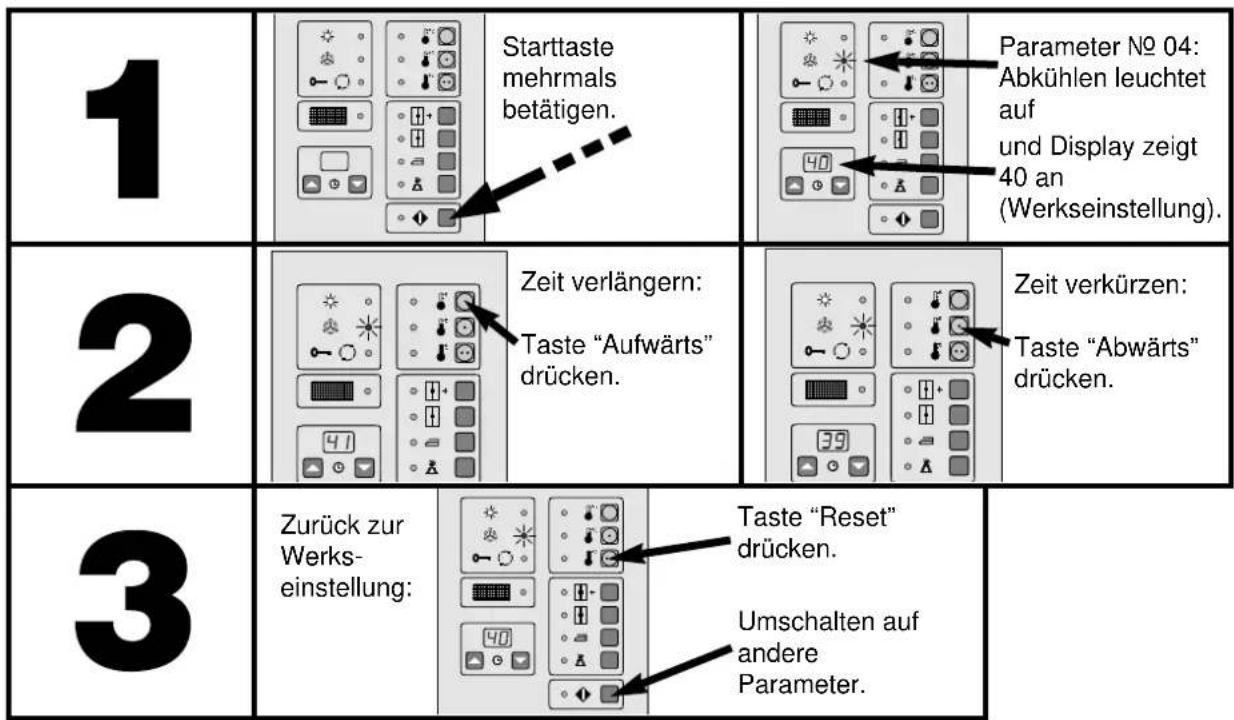

1 Starttaste mehrmals betätigen. Parameter No 04: Abkühlen leuchtet auf und Display zeigt 40 an (Werkseinstellung). 2 Zeit verlängern: Taste "Aufwärts" drücken. Zeit verkürzen: Taste "Abwärts" drücken. 3 Zurück zur Werks-einstellung: Taste "Reset" drücken. Umschalten auf andere Parameter.

Parameter1 - 7	Leuchtdiode:Ein =Aus = [IMAGE]	Wert,Werkseinstellung	Gewünschte Änderungwie folgt: Taste für:
Abkühlzeit	.	Wert = Min. Sek. 0,0 - 9,6.Werkseinstellung: 3,0		Längere ZeitKürzere ZeitWerkseinstellg.
				Wert speichernNächste Einstellung
Temperatur 50°→ [IMAGE]	[IMAGE]	Wert = Grad C. ± 7°CWerkseinstellung: 50°C		Höher, max. 7°Niedriger, max. 7Werkseinstellg.
				Wert speichernNächste Einstellung
Temperatur 70°	.	Wert = Grad C. ± 7°CWerkseinstellung: 70°C		Höher, max. 7°Niedriger, max. 7Werkseinstellg.
				Wert speichernNächste Einstellung
MaximaleLaufzeitderRestfeuchte-automatik		Wert = Minuten 20 - 90 .Werkseinstellg.: 40,ist jedoch auf 90 eingestelltAchtung! Bei diesem Gerätmuß Parameter 4 auf 90 einge-stellt (hochgezählt) werden.		Längere ZeitKürzere ZeitWerkseinstellg.
				Wert speichernNächste Einstellung
Rücklauf	.	Wert = 1 / 0Mit/ohne RücklaufWerkseinstellg.: 1 mit		Mit Rückl. = 1Ohne Rückl. = 0Werkseinstellg.
				Wert speichernNächste Einstellung
Rücklaufzeit	[IMAGE]	Wert = Min. Sek. 0,2 - 9,6Werkseinstellg.: 2,3		Längere ZeitKürzere ZeitWerkseinstellg.
				Wert speichernNächste Einstellung
	.	Wert = Sek. 3 - 20Werkseinstellg.: 3		Längere ZeitKürzere ZeitWerkseinstellg.
				Wert speichernNächste Einstellung

Nur bei Geräten mit Restfeuchtigkeitsprogramm

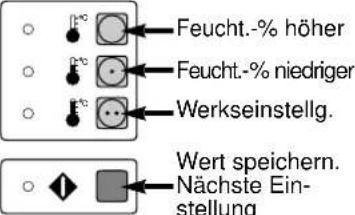

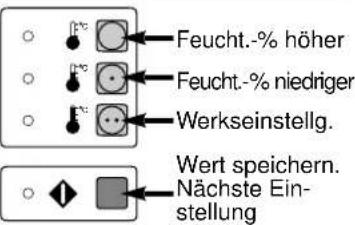

Parameter16 - 19	Leuchtdiode:Ein =Aus =	Wert,Werkseinstellung	Gewünschte Änderungwie folgt: Taste für:
RestfeuchtigkeitsautomatikExtra trocken		Wert = Restfeuchtigkeit n9 - 30 %Werkseinstellg.: n6(n6 = 0% + 6 Minuten extra trocknen)(n1 - n9 = 1 - 9 Minuten)
RestfeuchtigkeitsautomatikTrocken		Wert = Restfeuchtigkeit 0 - 30 %Werkseinstellg.: 0 %
RestfeuchtigkeitsautomatikBügeltrocken für Bügeleisen		Wert = Restfeuchtigkeit 0 - 30 %Werkseinstellg.: 13 %
RestfeuchtigkeitsautomatikBügeltrocken für Bügelmaschine		Wert = Restfeuchtigkeit 0 - 30 %Werkseinstellg.: 21 %

ACHTUNG! Die Parameter 8 - 15 werden bei dieser Steuerungsvariante (mit Restfeuchtigkeits-automatik) nicht eingesetzt.

Fehlercodes

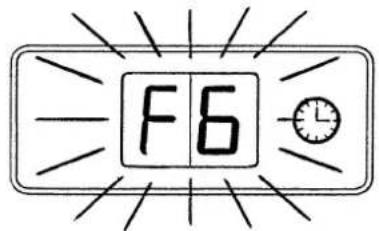

Das Gerät ist mit einer automatischen Fehlermeldefunktion ausgestattet. Störungen werden durch blinkende Fehlercodes angezeigt.

F6

Fehlercode Störung Wo liegt der Fehler - was ist zu tun?
	Spannungsabfall 20%	Spannungsreduzierung ab Kraftwerk:Aktivierung bei normaler Spannung möglich.
	Heizungsfehler Fehler	am Eingangsfühler oder am Heizelement. Spannung einen Moment lang unterbrechen. Wenn sich der Fehler wiederholt: Kundendienst verständigen.
	Ausgangsfühler Fehler	am Ausgangsfühler. Spannung einen Moment lang unterbrechen. Wenn sich der Fehler wiederholt: Kundendienst verständigen.
	Variante falsch Schalterkombination auf der Leiterplatte falsch. Alle Lampen aus: Kundendienst verständigen.
	Elektronikfehler Mikroprozessorfehler. Kundendienst verständigen.
	Serviceprogramm Unerlaubtes Aufrufen des Serviceprogramms.Aufruf nur bei offener Tür.
	Fehler am Fehler am Vakuumschalter.Vakuumschalter Kundendienst verständigen.
