BEDIENUNGSANLEITUNG M1 Digitax

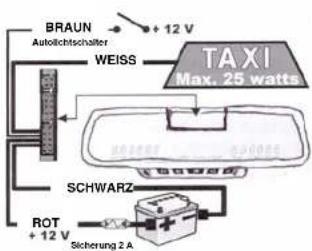

ELEKTRONISCHE ANSCHLÜSSE

BRAUN Autolichtschalter + 12 V WEISS TAXI Max. 25 watts SCHWARZ ROT + 12 V Sicherung 2 A

Zeit und Datum einstellen

Um die Uhr manuell einzustellen, stellen Sie bitte sicher, dass Sie in Position FREI (FOR HIRE) (via OP) sind und drücken Sie dann gleichzeitig auf K1 und K3.

Das Symbol „Zeit“ erscheint für ein paar Sekunden links in der Anzeige und dann blinken FREI (FOR HIRE) und KASSE (STOPPED) gleichzeitig. Auf der linken Seite der Anzeige werden in den ersten beiden Stellen ganz links der Tag und rechts daneben der Monat angezeigt. Auf der rechten Seite der Anzeige werden links die Stunden und rechts daneben die Minuten angezeigt. Im Folgenden werden die Funktionen der Tasten in diesem Programmiermenü beschrieben:

PROGRAMMIERSTART:

DRÜCKEN SIE GLEICHZEITIG AUF

K1+ K3

K1 stellt den Tag ein

K2 stellt den Monat ein

K3 stellt die Stunde ein

K4 stellt die Minute ein

OP stellt das Jahr ein

Wenn Sie das Jahr via OP ändern, haben die K-Tasten die folgenden Funktionen:

K1 setzt das Jahr um eine Einheit herunter

K2 setzt das Jahr um eine Einheit

herauf

K3 stellt das Herstellungsjahr des Taxameters ein

PROGRAMMIERENDE UND BESTÄTIGUNG:

DRÜCKEN SIE AUF OP

Zeit und Datum einstellen

Bedienungsanleitung

Digitax

AUTOMOTIVE ELECTRONICS

Digitax AUTOMOTIVE ELECTRONICS

FOR HIRE/STOPPED/HIRED

Wenn das Taxi parkt oder ohne Passagler fährt, wählt der Fahrer die Position FREI (FOR HIRE) via OP. Die Uhr wird angezelt und die Tasten haben die folgenden Funktionen:

Statistik lesen (Kl+K2)

Zeit und Datum einstellen (KI+K3)

Auto-Test Bericht anzeigen (KZ+K3)

Letztie Wartung anzeigen (K3+K4) Test und Autoprüfung anzeigen (KI+K4)

Sobald das Taxi eine Fahrt startet, wählt der Taxifahrer die Position BESETZT (HIRED) via OP. Das Dachzeichen „Taxi“ wird ausgeschaltet und das Taxameter startet die Berechnung des Fahrtpreises nach Weg oder Zeit. Die „K“-Tasten haben die folgenden Funktionen:

Am Ende der Fahrt, muss der Taxifahrer Position KASSE (STOPPED) via OP wählen. Die Wartezeitzählung wird dadurch angehalten.

Stopped OP or Hire OP/red OP Stopped K1 Insert Special Extras or tips Stopped K2 Insert Extra Nr 3 (if enabled) Stopped K3 Insert Extra Nr 4 (if enabled) Stopped K4 Reset Extras

Statistik-Speicher

Das Taxameter enthält 2 Speicherblöcke. Jeder Speicherblock Ist in 45 Speicherstellen unterteilt. Jeder Ort ist aktiviert um die Aktivität des Taxameters aufzuzelchnen und zu speichern.

Block 1 ist der partielle Block, da die Aktivitätsinformationen, die in seinen 45 Speicherstellen enthalten sind, je nach Bedarf gelesen, ausgedruckt und gelöscht werden können (siehe spezielle Vorgehensweise). Diese „partielle Funktion“ ist sehr hilfreich und kann eventuell für die Kontrolle und Analyse von Arbeitsschichtdaten verwendet werden.

Block 2 Ist der Gesamt- bzw. Kumulationsblock, da die Aktivitätsinformationen, die in seinen 45 Speicherstellen enthalten sind, nur gelesen und ausgedruckt werden können. Sie können den Inhalt der Speicherblöcke bearbeiten indem Sie gleichzeitig auf K1 und K2 drücken.

In der rechten Anzeige wird links die gelesene Blocknummer und rechts die Speicherstellennummer angezeigt. Drücken Sie auf K1 oder K2 um die Speicherstellennummer hoch bzw. runter zu stellen (Speicherstellennr. wird rechts in der rechten Anzeige angezeigt).

Drücken Sie auf K3 um von Block 1 auf Block 2 umzuschalten und umgekehrt. Nachdem die 45. Speicherstelle gelesen wurde, kehrt das Taxameter in den Modus FREI (FOR HIRE) zurück. Drücken Sie auf OP um in den Modus FREI (FOR HIRE) zurückzukehren und den Lesevorgang zu beenden.

'Tipo: Wenn Sie an der 19 Spechersteile auf K4 drücken, wird Block 1 vollständig gelöscht.

OP drücken um in den Modus FREI (FOR HIRE) zurückzukohren.

Statistik-Speicher

1) Gesamtanzahl Fahrten
2) Gesamtanzahl TaxametereInhelten 3) Gesamtanzahl Kilometer
4) Gesamtanzahl Kilometer in FREI (FOR HIRE)

5) Gesamtanzahl Kilometer in BESETZT (HIRED)

6) Km in FREI (FOR HIRE) mit Fahrgast 7) Km in erhöhte Geschwindigkeit

8) Einnahme gesamt (Fahrtpreis + Extras + Steuer)

9) Einnahme gesamt per Kreditkarte

10) Fahrtpreis Gesamtbetrag (exklusive Extras und Steuer)

11) Gesamtbetrag Extras

12) Gesamtbetrag Steuer

13) Fahrzeit in FREIT (FOR HIRE) 14) Fahrzeit in BESETZT (HIRED) und

KASSE (STOPPED)

15) Wartezeit in BESETZT (HIRED)

16) Gesamtdauer eingeschaltet Taxameter

17) Gesamteinnahme Tarif 1

18) Gesamteinnahme Tarif 2

19) Gesamteinnahme Tarif 3 20) Gesamteinnahme Tarif 4

20) Gesamteinnahme Tann 4 21) Gesamteinnahme Tann 5

21) Gesamteinnahme Tarif 5 22) Gesamteinnahme Tarif 6

23) Gesamteinnahmen von 7, bis 64.

24) Gesamteinheiten Tarif 1

25) Gesamteinheiten Tarif 2

26) Gesamteinheiten Tarif 3

27) Gesamteinnheiten Tarif 4 30) Gesamteinheiten Tarif 5

20) Gesamtenheiten Tarif 5 20) Gesamteinheiten Tarif 6

29) Gesamteilheiten Tari 6 30) Gesamteilheiten von 7, bis 64

31) Gesamtanzahl Kilometer in Tarif 1

32) Gesamtanzahl Kilometer in Tarif 2

33) Gesamtanzahl Kilometer in Tarif 3

34) Gesamtanzahl Kilometer in Tarif 4

35) Gesamtanzahl Kilometer in Tarif 5

36) Gesamtanzahl Kilometer in Tarii 6

37) Gesamtanzahl Kilometer von 7. bis

64.

38) Ohne Verwendung
39) Ohne Verwendung
40) Ohne Verwendung 41) Ohne Verwendung
41) Ohne Verwendung 42) Ohne Verwendung
42) Ohno Verwendung 43) Ohno Verwendung
44) Ohne Verwendung
45) Einnahme Trinkgelder

Taximeter

Garantie-Bedingungen und -Einschränkungen

Digitax gewährt eine 12-monatige Garantiefrist für dieses Produkt auf Material- und Qualitätsschäden ab Installationsdatum.

Um diese Garantle zu erhalten, muss die Registrierungskarte vollständig ausgefüllt und an den Hersteller bzw. an den nationalen Importeur innerhalb von 14 Tagen nach Kauf des Produktes zurückgesendel werden.

Im Falle einer Reparatur muss das Taxameter frei Haus wie vom zuständigen Vertragspartner angegeben zurück an den Hersteller oder das Kundenservicezentrum geschickt werden.

Garantieansprüche entfallen, wenn Änderungen an dem Gerät durchgeführt wurden, es unsachgemäß verwendet wurde oder von nicht autorisierten Personen gewartet wurde.

Es wird keine Haftung für Transportschäden übernommen, Reparaturen oder Austausch von fehlerhaften Teilen ausgenommen.

Digitax übernimmt keine weitere Haftung für Personen- oder Sachschäden.
